KÄYTTÖOHJE RC 280i Esylux

• Jotta asennettuun valoanturiin ei vaikutettaisi, on liitettyyn valaistukseen säilytettävä 1 m minimietäisyys eikä valolähteitä saa suunnata suoraan ilmaisimeen.

• Ota huomioon paikalliset olosuhteet, kuten esim. naapuritontit/etäisyys tielle.

• Liikeilmaisin tulee asentaa ainoastaan kiinteälle, tasaiselle alustalle (seinään/kattoon). Seinäpidike ja anturi on liitetty toisiinsa työntämällä. Irrota molemmat osat toisistaan asennusta varten. Aseta ruuvimeisseli sivussa olevaan aukkoon ja vipua sitä anturin suuntaan. Vedä samanaikaisesti seinäpidike anturista (fig. 2.1). Seinäasennuksessa johdon sisäänvientien on osoitettava alaspäin. Kattoasennuksessa johdon sisäänvientien on osoitettava eteenpäin. Vie johto sisään ja asenna seinäpidike haluttuun asennuspaikkaan (fig. 3). Liitä liikeilmaisin kytkentäkuvan mukaisesti (fig. 4). HUOMIO: Elektronisten kytkentälaitteiden tai rinnakkaiskompensoitujen loistelamppujen kaltaisiin kapasitiivisiin kuormituksiin liitettäessä on huomioitava suurimmat sallitut kytkentävirrat. (4.1) Vakiokäyttö (RC 130i – RC 280i). (4.2) Kork. 8 laitteen rinnankytkentä. (4.3) Induktiviteetteja (esim. releet, kontaktorit, kytkentälaitteet) kytkettäessä voi sammutuspiirin (A) käyttö olla tarpeen. (4.4) Vakiokäyttö ylimääräisellä kestotoiminnolla ulkoisen kytkimen avulla. (4.5) Rinnankytkentä ja porrasvalaistusautomaatti. (4.6) Vakiokäyttö ja lisämahdollisuus päällekytkentään käsin. Kattoasennuksessa kaksiosainen anturi on käännettävä 180° vastakkain (fig. 5). Työnnä anturi seinäpidikkeeseen, kunnes se lukittuu paikoilleen (fig. 2.2). (4.7) Vakiokäyttö (RC 230i UC) Huomautus: Liikeilmaisin on kiinnitettävä aina niin, että anturi osoittaa alaspäin.

4 • KÄYTTÖÖNOTTO JA ASETUS

Suoritetun asennuksen ja verkkovirran päällekytkennän jälkeen laite suorittaa n. 60 sekuntia kestävän itsetarkastusjakson. Tämä ilmoitetaan punaisen Focus-LEDin ja sinisen Blue Mode -LEDin vaihtelevalla vilkunnalla. Itsetarkastusjakson (60 s) aikana voidaan tietyt toiminnot kytkeä vapaiksi valinnaisella Mobil-RCi-kaukosäätimellä. Liitetty käyttölaite kytketään päälle. Tämän jakson kuluttua laite on käyttövalmis. Säätöelementit sijaitsevat piilossa kotelossa. Anturipään lukitus vapautetaan painamalla linssiä ylös ja vapauttamalla se. Näin linssi tulee ulos kotelostaan n. 1 cm:n verran. Kun anturia painetaan uudelleen ylös ja vapautetaan, anturi työnnetään jälleen takaisin ja lukitaan paikoilleen (fig. 6, kuulakärkikynäperiaate). Valinnaisen Mobil-RCi -kaukosäätimen avulla käytettävissä on lisää asetusmahdollisuuksia/erikoistoimintoja. Testikäyttö Kytke käyttötavan valintakytkin (fig. 7.1) asentoon „Test“. Testikäytön aikana Focus-LED palaa jatkuvasti. Huomautus: Testikäyttö voidaan aktivoida myös Mobil-RCi -kaukosäätimellä (katso luku 6).

ASENNUSOHJE JA KÄYTTÖOHJE

Onnittelemme sinua tämän laadukkaan ESYLUX-tuotteen oston johdosta. Jotta moitteeton toiminta olisi taattua, lue tämä käyttöohje huolella ja säilytä se, jotta voit lukea sitä tulevaisuudessa tarvittaessa lisää. 1 • TURVAOHJEET HUOMIO: 230 V:n verkossa tehtävien töiden suorittaminen on jätettävä ainoastaan valtuutettujen ammattihenkilöiden tehtäväksi maassa voimassa olevia asennusmääräyksiä/ normeja noudattaen. Ennen tuotteen asentamista on verkkojännite kytkettävä pois päältä. Laite on varmistettava tulovirran 10 ampeerin johdonsuojakatkaisijalla.

= Liitäntäaukon leveys < 1,2 mm Tuote on tarkoitettu ainoastaan asianmukaiseen käyttöön (käyttöohjeessa kuvatulla tavalla). Laitteeseen ei saa tehdä muutoksia, sitä ei saa muokata tai maalata, koska muutoin kaikki oikeudet takuuseen raukeavat. Laite on tarkastettava vaurioiden varalta välittömästi pakkauksesta purkamisen jälkeen. Jos vaurioita havaitaan, laitetta ei missään tapauksessa saa ottaa käyttöön. Jos on oletettavissa, että laitteen vaaratonta käyttöä ei voida taata, laite on otettava välittömästi käytöstä ja varmistettava tahattoman käytön varalta. 2 • KUVAUS ESYLUXin RCi-sarjan liikeilmaisimet 130°/230°/280°:n tunnistusalueella ja 360°:n aliryömintäsuojalla. ESYLUX-liikeilmaisimet ovat passiivisia infrapunailmaisimia, jotka reagoivat liikkuviin lämpölähteisiin (henkilöt, ajoneuvot) (fig. 1 (1) 360°:n aliryömintäsuoja (2) Suoraan ilmaisimeen nähden (3) Poikittain ilmaisimeen nähden). Jos liikeilmaisin havaitsee tunnistusalueellaan muutoksia lämpösäteilyssä, se kytkee asetetusta valoarvosta riippuen kytketyn käyttölaitteen (esim. valaistuksen) päälle asetettavan ajanjakson ajaksi. ESYLUX RCi- liikeilmaisinsarja voidaan asentaa ilman lisätarvikkeita seinään tai kattoon. Lisävarusteiden avulla on asennus sisä-/ulkokulmaan mahdollista. ESYLUX RCi-liikeilmaisin on varustettu tehdasohjelmalla, jossa ilmaisin työskentelee esiasetetuilla arvoilla (10 lux, 2 min, maks. elektroninen kantomatka). Arvoja voidaan muuttaa yksilöllisesti. Asetusten suorittamiseen on olemassa kaksi mahdollisuutta. Toisaalta perinteisesti laitteessa olevan säätimen avulla tai mukavasti valinnaisella ESYLUX Mobil-RCi- ja Mobil-RCi-M -kaukosäätimellä. Huomautus: Ilmaisimen täydellinen toimintalaajuus voidaan aktivoida ainoastaan Mobil-RCi -kaukosäätimellä.

3 • ASENNUS/LIITÄNTÄ

Huomioi ennen asennusta seuraavat seikat:

• Ennen tuotteen asentamista on verkkojännite kytkettävä pois päältä.

• Kaikki kantomatkatiedot koskevat 2,50 m:n asennuskorkeutta. (Poikkeamat johtavat muutoksiin tunnistusalueessa)

• Ihanteellinen toiminta (maks. kantomatka) saavutetaan, kun asennus tapahtuu sivuttain kävelysuuntaan nähden (fig. 1).

• On varmistettava, että ilmaisimeen on vapaa näkyvyys, koska infrapunasäteet eivät kykene läpäisemään kiinteitä esineitä.35

Tehdasohjelma Kytke käyttövalintakytkin (fig. 7.1) asentoon „ „. Jos kaukosäätimellä ei ole vielä annettu yhtään arvoa, ilmaisin toimii esiasetetun tehdasohjelman mukaan. Tehdasohjelma koostuu päällekytkennän keston, elektronisen kantomatka-asetuksen ja valoarvon kiinteästä arvosta (2 min/maks. elektroninen kantomatka/10 lux). Arvoja voidaan muuttaa kaukosäätimen avulla yksilöllisesti. Muutetut arvot voidaan palauttaa takaisin alkuperäiseen tilaansa Mobil-RCi -kaukosäätimen Reset-painikkeella (edellytyksenä ohjelmointitila). Asetuselementti päällekytkennän kesto (kuva 7.3) Päällekytkennän kesto säädettävissä: Pulssi, 15 s - 16 min (Mobil-RCi -kaukosäätimellä kork. 30 min). Pulssi tarkoittaa n. 1 sekunnin päällekytkennän kestoa, jota seuraa n. 9 s:n taukoaika, jonka aikana liikkeitä ei havaita. Punainen Focus-LED vilkkuu jokaisessa jaksossa 2 kertaa. Taukoajan kuluttua havaittu liike käynnistää uuden jakson. Soveltuu esim. porrasvalaistusautomaattien tai ovisoittokellon ohjaukseen. Asetuselementti valoarvo (kuva 7.4) Valoarvo portaattomasti säädettävissä välillä 2 – 2500 lux. Asetuselementti kantomatkan säätö (kuva 7.2) Mallista riippuen käytettävissä on 1 - 3 asetuselementtiä. Kantomatkan säädön säädin on riippumaton käyttötapakytkimen asetuksesta. Kantomatkan säätö: n. 20 m – n. 5 m. 6 • KAUKOSÄÄTÖ Huomautus: Jotta Mobil-RCi -kaukosäädintä voitaisiin käyttää, käyttövalintakytkin on asetettava asentoon " " (kuva 7.1). Jos valintakytkin on asennossa

" ja kaukosäätimellä ei ole vielä syötetty yhtään parametria, laite toimii esiasetetun tehdasohjelman mukaisesti (10 lux/2 min/maks. elektroninen kantomatka). Kaikki kaukosäätimellä tehdyt asetukset tallennetaan pysyvästi. Sähkökatkoksen sattuessa arvot säilyvät muistissa. Mobil-RCi- ja Mobil-RCi-M -kaukosäätimellä (fig. 10) voidaan asetukset suorittaa mukavasti maasta käsin, ilman tikkaita ja työkaluja. Ihanteellisen vastaanoton saat aikaiseksi kohdistamalla kaukosäätimen ohjelmoinnin aikana liikeilmaisimeen. Huomaa, että suorassa auringonsäteilyssä n. 6 m:n vakiokantama voi huomattavasti lyhentyä auringon infrapunaosuuden vuoksi.

6.1 Lähetyskomentojen kuittaaminen laitteella:

Punainen Focus-LED ja sininen LED vilkkuvat 2 kertaa vuorotellen.

6.2 Vakiotoiminnot/ohjelmointitila

Yleisesti erotellaan kaksi mahdollisuutta kaukosäätimellä tapahtuvaan syöttöön.,

4.1 Testikäyttö kuormituksen alaisena (TKA)

Jokaisella havaitulla liikkeellä, ympäristön kirkkaudesta riippumatta, ilmaisin kytkee käyttölaitteen ja Blue Mode -LEDin 1 s PÄÄLLE ja 2 s POIS PÄÄLTÄ.

4.2 Testikäyttö ilman kuormitusta (TIK)

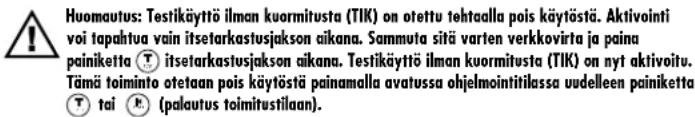

Jokaisella havaitulla liikkeellä, ympäristön kirkkaudesta riippumatta, Blue Mode -LED kytkeytyy 1 sekunniksi päälle ja 2 sekunniksi pois päältä. Huomautus: Testikäyttö ilman kuormitusta (TIK) on otettu tehtaalla pois käytöstä. Aktivointi voi tapahtua vain itsetarkastusjakson aikana. Sammuta sitä varten verkkovirta ja paina painiketta TEST itsetarkastusjakson aikana. Testikäyttö ilman kuormitusta (TIK) on nyt aktivoitu. Tämä toiminto otetaan pois käytöstä painamalla avatussa ohjelmointitilassa uudelleen painiketta TEST tai RESET (palautus toimitustilaan). Tunnistusalueen sovittamiseksi paikallisiin olosuhteisiin on olemassa seuraavat mahdollisuudet:

• Anturipään vaakasuora kääntö +/- 90° (vapauta ensin anturipään lukitus fig. 6). Keskiasento näytetään punaisella nuolella.

• Kunkin anturikentän kantomatkan säätö kunkin yksittäisen anturin mekaanisella korkeussäädöllä (fig. 7.2). Asento näytetään yksittäin optisesti punaisella Focus LEdillä (fig. 8). RC 130i:ssä on 1 anturi, RC 230i:ssä 2 anturia ja RC 280i:ssä 3 anturia.

• Mukana tulevan yksilöllisesti leikattavan suojuksen käyttö alueiden kohdistettuun aimentamiseen (fig. 9). Kun tunnistusalue on säädetty, kierrä käyttövalintakytkin asentoon „ „ suorittaaksesi asetukset laitteessa olevien säätöelementtien avulla tai asentoon „ „ suorittaaksesi tehdasohjelman tai suorittaaksesi lisäasetuksia kaukosäätimen avulla.

5 • KÄYTTÖÖNOTTO/OHJELMOINTI

Jokainen havaittu liike ilmaistaan punaisen Focus-LEDin 2 x lyhyellä vilkunnalla (toiminto sammutettavissa, katso luku 6). Asetetusta valoarvosta riippuen liikeilmaisin kytkee käyttölaitteen päälle päällekytkennän keston mukaisesti. Asetuselementti käyttövalintakytkin (fig. 7.1). Huomautus: Käyttövalintakytkimellä määritetään, minkä parametrien mukaan laite toimii. Joko vain laitteessa olevien säätöelementtien (fig. 7.3 ja 7.4) avulla asetettujen arvojen mukaisesti tai vain tehdasohjelman tai asetettujen parametrien mukaisesti kaukosäätimellä. Voit koska tahansa vaihtaa kytkentää ja voimassa ovat kulloinkin tallennetut arvot. Testitila : Katso luku Testikäyttö. Käsitila : Laite toimii laitteessa olevien säätöelementtien (fig. 7.3 ja 7.4) parametrien mukaisesti. AUTO/RC-tila : Laite toimii tehdasohjelman tai kaukosäätimellä asetettujen parametrien mukaisesti.36

TEST Huomautus: Testikäyttö ilman kuormitusta (TIK) on otettu tehtaalla pois käytöstä. Aktivointi voi tapahtua vain itsetarkastusjakson aikana. Sammuta sitä varten verkkovirta ja paina painiketta TEST itsetarkastusjakson aikana. Testikäyttö ilman kuormitusta (TIK) on nyt aktivoitu. Tämä toiminto otetaan pois käytöstä painamalla avatussa ohjelmointitilassa uudelleen painiketta TEST tai RESET (palautus toimitustilaan). Valoarvojen asetus (ohjelmointitila) Päivä- ja yökäyttö Hämärän alkaessa (n. 100 lux) Edistynyt hämärä (n. 25 lux) Yökäyttö (n. 2 lux) Vallitsevan valoarvon lukeminen Lukee vallitsevan valoarvon. Päällekytkennän kesto (ohjelmointitila) Asetettavissa välillä 15 s - 30 min Pulssitila (ohjelmointitila) Pulssi tarkoittaa n. 1 sekunnin päällekytkennän kestoa, jota seuraa n. 9 s:n taukoaika, jonka aikana liikettä ei havaita. Punainen Focus-LED vilkkuu jokaisessa jaksossa 2 kertaa. Taukoajan kuluttua havaittu liike käynnistää uuden jakson. Soveltuu esim. porrasvalaistusautomaattien tai soittokellon ohjaukseen. Vakiotoiminnot Nämä toiminnot voidaan valita suoraan:

• Reset (ajankohtaisen tilan palauttaminen)

• Master X (jälkikäyntiajan keskeytys)

• ohjelmointitila Laajennetut toiminnot Nämä toiminnot voidaan valita/asettaa vain, kun laite on ohjelmointitilassa (painike

• esimääritellyt valoarvot

• esimääritelty jälkikäyntiaika

• aliryömintäsuoja PÄÄLLE/POIS

• Focus-LED PÄÄLLE/POIS

• elektroninen kantomatkan säätö

• Reset – (tehdasohjelmaan/toimitustilaan palauttaminen) Huomautus: Erikoistoimintoja pulssi-, loma- ja hälytystila ei voida käyttää samanaikaisesti. Viimeksi ohjelmoitu tila on aktiivinen. Painike Toimintokuvaus Avaa ohjelmointitilan Näyttö vilkkuvalla Focus-LEDillä. Asetetut arvot tulevat käyttöön heti, kun ohjelmointitila suljetaan tai automaattisesti 5 minuutin kuluttua. Sulkee ohjelmointitilan TEST Testikäyttö kuormituksen alaisena (TKA) Testikäytön aikana Focus-LED palaa jatkuvasti. Jokaisella havaitulla liikkeellä, ympäristön kirkkaudesta huolimatta, ilmaisin kytkee käyttölaitteen ja Blue Mode LEDin 1 s PÄÄLLE ja 2 s POIS PÄÄLTÄ. Poistu testikäytöstä painamalla painiketta RESET

Testikäyttö ilman kuormitusta (TIK) Testikäytön aikana Focus-LED palaa jatkuvasti. Jokaisella havaitulla liikkeellä, ympäristön kirkkaudesta huolimatta, Blue Mode LED kytkeytyy 1 s PÄÄLLE ja 2 s POIS PÄÄLTÄ. Poistu testikäytöstä painamalla painiketta RESET

Lomatila (ohjelmointitila) Tässä toiminnossa liitetty valaistus syttyy liikkeestä riippumatta 1 - 8 tunniksi, kun asetettu valoarvo on saavutettu. Tämän kestovalovaiheen kuluttua liikeilmaisin kytkeytyy jälleen automaattikäyttöön. Tämä tapahtuma toistuu joka päivä. Asetus: Jokaisella lomatilapainikkeen painalluksella lisätään aikaan tunti. Asetettu tuntimäärä näytetään Blue Mode -LEDillä. Ensimmäisellä lomatilapainikkeen painalluksella Blue Mode -LED palaa pitkään ja sitä seuraa lyhyt tauko: 1 tunti on asetettu. Uudella lomatilapainikkeen painalluksella Blue Mode -LED palaa pitkään ja sitä seuraa 2 lyhyttä taukoa: 2 tuntia on asetettu. Näin voidaan asettaa korkeintaan 8 tuntia. Sen jälkeen järjestelmä siirtyy uudelleen painettaessa takaisin 1 tuntiin. Kun haluttu tuntimäärä on ohjelmoitu, toiminto aktivoidaan sulkemalla ohjelmointitila. Keskeytä toiminto painamalla painiketta

Päätä lomaohjelma painamalla painiketta RESET

RESET Reset Palautus automaattikäyttöön. Päättää hälytystilan, lomatilan, pulssitilan, testitilan ja keskeyttää jälkikäyntiajan. Reset – ohjelmointitilassa Palautus toimitustilaan. Poistaa kaikki kaukosäätimellä syötetyt arvot ja nollaa kaikki toiminnot. Laite toimii esiasetetun tehdasohjelman (10 lux / 2 min / maks. elektroninen kantomatka) mukaisesti. Huomautus: Jos kestovalaistus POIS -toimintoa halutaan käyttää edelleen, se on aktivoitava uudelleen. Master X Tarkoitettu kestovalaistus POIS -toiminnon (katso Kestovalaistus PÄÄLLE / POIS) aktivointiin ja jälkikäyntiaikojen keskeytykseen. Elektroninen kantomatkan säätö Tämän toiminnon avulla voidaan kantomatkaa elektronisesti lisätä +15 % tai vähentää 30 %. Painike mahdollistaa paluun takaisin perusasetukseen. Kestovalaistus PÄÄLLE/POIS Kytke käyttölaite liikkeestä ja ympäristön kirkkaudesta riippumatta PÄÄLLE tai POIS PÄÄLTÄ kork. 12 tunniksi. Huomautus: Kestovalaistus POIS -toiminto on kytketty pois käytöstä tehtaalla tihutyösuojaussyistä. Aktivointi voi tapahtua vain itsetarkastusjakson aikana. Sammuta sitä varten verkkovirta ja paina painiketta itsetarkastusjakson aikana. Kestovalaistus POIS -toiminto on nyt aktivoitu. Tämä toiminto otetaan pois käytöstä painamalla avatussa ohjelmointitilassa painiketta RESET . (Palautus toimitustilaan). Kestovalaistus PÄÄLLE/POIS -toiminnon käyttö Kestovalaistus POIS deaktivoitu - Jokainen painikkeen painallus kytkee valon PÄÄLLE 12 tunnin ajaksi. Kestovalaistus POIS aktivoitu - Ensimmäinen painikkeen painallus kytkee valon PÄÄLLE 12 tunniksi. Painikkeen uusi painallus kytkee valon POIS 12 tunniksi. Painikkeen uudet painal- lukset kytkevät valon vuorotellen POIS – PÄÄLLE – POIS – PÄÄLLE… Huomautus: Painikkeen painallus päättää erikoistoiminnot pulssitila, hälytystila ja lomatila. Ilmaisin kytkeytyy automaattikäyttöön, kun 12 tunnin Kesto PÄÄLLE/POIS on kulunut umpeen tai kun toiminto keskeytetään painikkeella 360°:n aliryömintäsuoja PÄÄLLE/POIS (ohjelmointitila) Alas suunnatun 360° anturin deaktivointi tahattoman kytkeytymisen vält- tämiseksi. Painikkeen uusi painallus kytkee aliryömintäsuojan jälleen päälle. Focus-LED PÄÄLLE/POIS (ohjelmointitila) Tällä painikkeella Focus-LED voidaan sammuttaa kerran painamalla ja kytkeä jälleen päälle painamalla sitä uudelleen. Toiminto näytetään lyhyesti Focus-LEDillä. Huomautus: Focus-LEDin ollessa sammutettuna näytetään signaalin kuittaus „Blue Mode“ -LEDin 2-kertaisella vilkunnalla. Hälytystila (ohjelmointitila) Havaitulla liikkeellä ilmaisin kytkeytyy 30 s ajan 1 s PÄÄLLE ja 1 s POIS (vilkkuvaihe). Sen jälkeen kestovalo lopun päällekytkentäkeston ajan tai uusi hälytysvaihe, kun liike havaitaan. Keskeytä toiminto painamalla painiketta . Päätä hälytystoiminto painamalla painiketta RESET

• Tunnistusalueella voivat esimerkiksi pienet eläimet tai tuulen heiluttamat puut/pensaat kytkeä laitteen tahattomasti päälle.

• Kantomatkaa voidaan lyhentää huomattavasti, kun ilmaisinta lähestytään suoraan edestä.

OHJE: Tätä laitetta ei saa hävittää lajittelemattoman yhdyskuntajätteen seassa. Käytettyjen laitteiden omistajilla on lakisääteinen velvollisuus hävittää laite asianmukaisesti. Tietoja saat kaupunkisi tai kuntasi virastosta. 9 • ESYLUX-VALMISTAJATAKUU ESYLUX-tuotteet on tarkastettu voimassa olevien määräysten mukaisesti ja valmistettu erittäin huolella. Takuun myöntäjä, ESYLUX Deutschland GmbH, Postfach 1840, D-22908 Ahrensburg (Saksalle) tai vastaava maassasi toimiva ESYLUX-jakelija (täydellinen luettelo löytyy osoitteesta www.esylux.com) antaa ESYLUX-laitteiden valmistus-/materiaalivirheille takuun kolmen vuoden ajaksi valmistuspäiväyksestä lukien. Tämä takuu on voimassa laitteen myyjää koskevista lakisääteisistä oikeuksistasi riippumatta. Takuu ei koske luonnollista kulumista, ympäristövaikutusten tai kuljetusvaurioiden aiheuttamia muutoksia/häiriöitä tai vaurioita, jotka ovat syntyneet käyttöohjeen, huolto- ohjeen noudattamatta jättämisestä ja/tai muusta kuin asianmukaisesta asennuksesta. Takuu ei koske mukana tulevia paristoja, lamppuja ja akkuja. Takuu voidaan myöntää vain, kun muuttamaton laite lähetetään yhdessä laskun/ kassakuitin kanssa riittävillä postimerkeillä varustettuna ja riittävästi pakattuna takuun myöntäjälle välittömästi puutteen havaitsemisen jälkeen. Kun takuuvaade on oikeutettu, takuun myöntäjä korjaa tai vaihtaa laitteen kohtuullisen ajan kuluessa oman valintansa mukaan. Takuu ei kata laajempia vaatimuksia, takuun myöntäjä ei erityisesti vastaa laitteen virheellisyydestä aiheutuneista vahingoista. Jos takuuvaade ei ole oikeutettu (esim. takuuaika on kulunut umpeen tai viat eivät kuulu takuun piiriin), takuun myöntäjä voi yrittää korjata laitteen puolestasi edullisesti laskua vastaan. VERKKOJÄNNITE (RC 130i, RC 230i, RC 280i) 230 V ~ 50 Hz VERKKOJÄNNITE (RC 230i UC)

12 - 36 V = / 12 - 24 V ~

TUNNISTUSALUE RC 130i 130° (1 x 130° erikseen säädettävissä) ja 360°:n aliryömintäsuoja RC 230i /RC 230i UC 230° (2 x 115° erikseen säädettävissä) ja 360°:n aliryömintäsuoja RC 280i 280° (3 x 95° erikseen säädettävissä) ja 360°:n aliryömintäsuoja KANTOMATKA n. 20 m, 2,50 m:n asennuskorkeudessa ASETUKSET mekaanisesti asetussäätimellä, elektronisesti inrapunakaukosäätimellä KYTKENTÄTEHO (RC 130i, RC 230i, RC 280i) 230 V ~ 50 Hz, 2300 W/10 A (cos φ = 1), 1150 VA/5 A (cos φ = 0,5) KYTKENTÄTEHO (RC 230i UC)

-25 °C…+55 °C KOTELO UV-säteilyä kestävää polykarbonaattia VÄRI valkoinen, lähes kuin RAL 9010, ruskea, lähes kuin RAL 8017, musta, lähes kuin RAL 9005, jaloteräsoptiikka MITAT Leveys 78 mm, Korkeus 105 mm, Syvyys 135 mm Oikeus teknisiin ja optisiin muutoksiin ilman ennakkoilmoitusta pidätetään.39
