KÄYTTÖOHJE RC 230i UC Esylux

FI • ASENNUSOHJE JA KÄYTTÖOHJE

Onnittelemme sinua tämän laadukkaan ESYLUX-tuotteen oston johdosta. Jotta moitteeton toiminta olisi taattua, lue tämä käyttöohje hvolella ja säilytä se, jotta voit lukea sitä tulevaisuudessa tarvittaessa lisää.

1 • TURVAOHJEET

HUOMIO: 230 V:n verkossa tehtävien töiden suorittaminen on jätettävä ainoastaan tettujen ammattihenkilöiden tehtäväksi maassa voimassa olevia asennusmääräyksiä/ noudattaen. Ennen tvotteen asentamista on verkkojännite kytkettävä pois päältä.

Laite on varmistettava tulovirran 10 ampeerin johdonsuojakatkaisijalla.

= Liitäntäukon leveys < 1,2 mm

Tuote on tarkoitettu ainoastaan asianmukaiseen käyttöön (käyttöohjeessa kuvatulla tavalla). Laitteeseen ei saa tehdä muutoksia, sitä ei saa muokata tai maalata, koska muutoin kaikki oikeudet takuuseen raukeavat. Laite on tarkastettava vaurioiden varalta välittömästi pakkauksesta purkamisen jälkeen. Jos vaurioita havaitaan, laitetta ei missään tapauksessa saa ottaa käyttöön. Jos on oletettavissa, että laitteen vaaratonta käyttöä ei voida taata, laite on otettava välittömästi käytöstä ja varmistettava tahattoman käytön varalta.

2 • KUVAUS

ESYLUXin RCi-sarjan liikeilmaisimet 130°/230°/280°:n tunnistusalueella ja 360°:n aliryömintäsuojalla. Nollapistekytkentä. ESYLUX-liikeilmaisimet ovat passiivisia infrapunailmaisimia, jotka reagoivat liikkuvtin lämpölähteisiin (henkilöt, ajoneuvot) (fig. 1 (1) 360°:n aliryömintäsuojaa (2) Suoraan ilmaisimeen nähden (3) Poikittain ilmaisimeen nähden). Jos liikeilmaisin havaitsee tunnistusalueellaan muutoksia lämpösäteilyssä, se kytkee asetetusta valoarvosta riippuen kytketyn käyttölaiteen (esim. valaistuksen) päälle asetettavan ajanjakson ajaksi. ESYLUX RCi-liikeilmaisinsarja voidaan asentaa ilman lisätarvikkeita seinään tai kattoon. Lisävarusteiden avulla on asennus sisä-/ulkokulmaan mahdollista. ESYLUX RCi-liikeilmaisin on varustettu tehdasohjelmalla, jossa ilmaisin työskentelee esiasetetuilla arvoilla (10 lux, 2 min, maks. elektroninen kantomatka). Arvoja voidaan muuttaa yksilöllisesti. Asetusten suorittamiseen on olemassa kaksi mahdollisuutta. Toisaalta perinteisesti laitteessa olevan säätimen avulla tai mukavasti valinnaisella ESYLUX Mobil-RCi- ja Mobil-RCi-M -kaukosäätimellä.

Huomautus: Ilmaisimen täydellinen toimintalaajuus voidaan aktivoida ainoastaan RG -kaukosäätimellä.

3 • ASENNUS/LIITÄNTÄ

Huomioi ennen asennusta seuraavat seikat:

• Ennen tuotteen asentamista on verkkojännite kytkettävä pois päältä.
• Kaikki kantomatkatiedot koskevat 2,50 m:n asennuskorkeutta. (Poikkeamat johtavat muutoksiin tunnistusalueessa)
• Ihanteellinen toiminta (maks. kantomatka) saavutetaan, kun asennus tapahtuu sivuttain kävelysuuntaan nähden (fig. 1).

• On varmistettava, että ilmaisimeen on vapaa näkyvyys, koska infrapunasäteet eivät kykene läpäisemään kiinteitä esineitä.

• Jotta asennettuun valoanturiin ei vaikutettaisi, on liitettyyn valaistukseen säilytettävä 1 m minimietäisyys eikä valolähteitä saa suunnata suoraan ilmaisimeen.

• Ota huomioon paikalliset olosuhteet, kuten esim. naapuritontit/etäisyys tielle.
• Liikeilmaisin tulee asentaa ainoastaan kiinteälle, tasaiselle alustalle (seinään/kattoon).

Seinäpidike ja anturi on liitetty toisiinsa työntämällä. Irrota molemmat osat toisistaan asennusta varten. Aseta ruuvimeisseli sivussa olevaan aukkoon ja vipua sitä anturin suuntaan. Vedä samanaikaisesti seinäpidike anturista (fig. 2.1). Seinäasennuksessa johdon sisäänvientien on osoitettava alaspäin. Kattoasennuksessa johdon sisäänvientien on osoitettava eteenpäin. Vie johto sisään ja asenna seinäpidike haluttuuon asennuspaikkaan

(fig. 3). Liitä liikeilmaisin kytkentäkuvan mukaisesti (fig. 4).

HUOMIO: Elektronisten kytkentälaitteiden tai rinnakkaiskompensoitujen loistelamppujen kaltaisiin tiivisiin kuormituksiin liitettäessä on huomioitava suurimmat sallitut kytkentävirrat.

(4.1) Vakiokäyttö (RC 130i – RC 280i).
(4.2) Kork. 8 laitteen rinnankytkentä.
(4.3) Induktiviteetteja (esim. releet, kontaktorit, kytkentälaitteet) kytkettäessä voi sammutuspiirin (A) käyttö olla tarpeen.
(4.4) Vakiokäyttö ylimääräisellä kestotoiminnolla ulkoisen kytkimen avulla.
(4.5) Rinnankytkentä ja porrasvalaistusautomaatti.
(4.6) Vakiokäyttö ja lisämahdollisuus päällekytkentään käsin. Kattoasennuksessa kaksiosainen anturi on käännettävä 180° vastakkain (fig. 5). Työnnä anturi seinäpidikkeeseen, kunnes se lukittuu paikoilleen (fig. 2.2).
(4.7) Vakiokäyttö (RC 230i UC)

Huomautus: Liikeilmaisin on kiinnitettävä aina niin, että anturi osoittaa alaspäin.

4 • KÄYTTÖÖNOTTO JA ASETUS

Suoritetun asennuksen ja verkkovirran päällekytkennän jälkeen laite suorittaa n. 60 sekuntia kestävän itsetarkastusjakson. Tämä ilmoitetaan punaisen Focus-LEDin ja sinisen Blue Mode -LEDin vaihtelevalla vilkunnalla. Itsetarkastusjakson (60 s) aikana voidaan tietyt toiminnot kytkeä vapaiksi valinnaisella Mobil-RCi-kaukosäätimellä. Liitetty käyttölaite kytketään päälle. Tämän jakson kuluttua laite on käyttövalmis. Säätöelementit sijaitsevat piilossa kotelossa. Anturipään lukitus vapautetaan painamalla linssiä ylös ja vapauttamalla se. Näin linssi tulee ulos kotelostaan n. 1 cm:n verran. Kun anturia painetaan uudelleen ylös ja vapautetaan, anturi työnnetään jälleen takaisin ja lukitaan paikoilleen (fig. 6, kuulakärkikynäperiaate). Valinnaisen Mobil-RCi -kaukosäätimen avulla käytettävissä on lisää asetusmahdollisuuksia/erikoistoimintoja.

Testikäyttö

Kytke köyttötavan valintakytkin (fig. 7.1) asentoon „Test“. Testiköytön aikana Focus-LED palaa jatkuvasti.

Huomautus: Testikäyttö voidaan aktivoida myös Mobil-RCi -kaukosäätimellä (katso luku 6).

4.1 Testikäyttö kuormituksen alaisena (TKA)

Jokaisella havaitulla liikkeellä, ympäristön kirkkaudesta riippumatta, ilmaisin kytkee käyttölaitteen ja Blue Mode -LEDin 1 s PÄÄLLE ja 2 s POIS PÄÄLTÄ.

4.2 Testikäyttö ilman kuormitusta (TIK)

Jokaisella havaitulla liikkeellä, ympäristön kirkkaudesta riippumatta, Blue Mode -LED kytkeytyy 1 sekunniksi päälle ja 2 sekunniksi pois päältä.

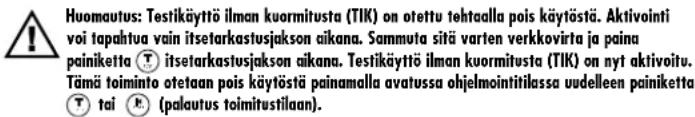

Huomautus: Testikäyttö ilman kuormitusta (TIK) on otettu tehtaalla pois käytöstä. Aktivointi voi tapahtua vain itsetarkastusjakson aikana. Sammuta sitä varten verkkovirta ja paina painiketta itsetarkastusjakson aikana. Testikäyttö ilman kuormitusta (TIK) on nyt aktivoitu. Tämä toiminto otetaan pois käytöstä painamalla avatussa ohjelmointitilassa uudelleen painiketta tai (palautus toimitustilaan).

Tunnistusalueen sovittamiseksi paikallisiin olosuhteisiin on olemassa seuraavat mahdollisuudet:

• Anturipään vaakasuora kääntö +/- 90° (vapauta ensin anturipään lukitus fig. 6). Keskiasento näytetään punaisella nuolella.
• Kunkin anturikentän kantomatkan säätö kunkin yksittäisen anturin mekaanisella korkeussäädöllä (fig. 7.2). Asento näytetään yksittäin optisesti punaisella Focus LEdillä (fig. 8). RC 130i:ssä on 1 anturi, RC 230i:ssä 2 anturia ja RC 280i:ssä 3 anturia.
• Mukana tulevan yksilöllisesti leikattavan suojuksen käyttö alueiden kohdistettuun aimentamiseen (fig. 9). Kun tunnistusalue on säädetty, kierrä käyttövalintakytkin asentoon „ „ suorittaaksesi asetukset laitteessa olevien säätöelementtien avulla tai asentoon „ Auto RC “), „ suorittaaksesi tehdasohjelman tai suorittaaksesi lisäasetuksia kaukosäätimen avulla.

5 • KÄYTTÖÖNOTTO/OHJELMOINTI

Jokainen havaittu liike ilmaistaan punaisen Focus-LEDin 2 x lyhyellä vilkunnalla (toiminto sammutettavissa, katso luku 6). Asetetusta valoarvosta riippuen liikeilmaisin kytkee käyttölaitteen päälle päällekytkennän keston mukaisesti.

Asetuselementti käyttövalintakytkin (fig. 7.1).

Huomautus: Käyttövalintakytkimellä määritetään, minkä parametrien mukaan laite toimil. Jolo vain laitteessa olevien säätöelementtien (fig. 7.3 ja 7.4) avulla asetettujen arvojen mukaisesti olevien tehdasohjelman tai asetettujen parametrien mukaisesti kaukosäätimellä. Voit koska tahansa vaihtaa kyktentää ja voimassa ovat kulloinkin tallennetut arvot.

Testitila : Katso luku Testikäyttö.

Käsitila 🏠: Laite toimii laitteessa olevien säätöelementtien (fig. 7.3 ja 7.4) parametrien mukaisesti.

AUTO/RC-tila Auto RC): Laite toimii tehdasohjelman tai kaukosäätimellä asetettujen parametrien mukaisesti.

Tehdasohjelma

Kytke käyttövalintakytkin (fig. 7.1) asentoon „Auto RC-”) „Jos kaukosäätimellä ei ole vielä annettu yhtään arvoa, ilmaisin toimii esiasetetun tehdasohjelman mukaan. Tehdasohjelma koostuu päällekytkennän keston, elektronisen kantomatka-asetuksen ja valoarvon kiinteästä arvosta (2 min/maks. elektroninen kantomatka/10 lux). Arvoja voidaan muuttaa kaukosäätimen avulla yksiöllisesti. Muutetut arvot voidaan palauttaa takaisin alkuperäiseen tilaansa Mobil-RCi-kaukosäätimen Reset-painikkeella (edellytyksenä ohjelmointitila).

Asetuselementti päällekytkennän kesto (kuva 7.3)

Päällekytkennän kesto säädettävissä: Pulssi, 15 s - 16 min (Mobil-RCi -kaukosätimellä kork. 30 min). Pulssi tarkoittaa n. 1 sekunnin päällekytkennän kestoa, jota seuraa n. 9 s:n taukoaika, jonka aikana liikkeitä ei havaita. Punainen Focus-LED vilkkuu jokaisessa jaksossa 2 kertaa. Taukoajan kuluttua havaittu liike käynnistää uuden jakson. Soveltuu esim. porrasvalaistusautomaattien tai ovisoittokellon ohjaukseen.

Asetuselementti valoarvo (kuva 7.4)

Valoarvo portaattomasti säädettävissä välillä 2 – 2500 lux.

Asetuselementti kantomatkan säätö (kuva 7.2)

Mallista riippuen käytettävissä on 1 - 3 asetuselementtiä. Kantomatkan säädön säädin on riippumaton käyttötapakytkimen asetuksesta. Kantomatkan säätö: n. 20 m – n. 5 m.

6 • KAUKOSÄÄTÖ

Huomaitus: Jotta Mobil-RCi -kaukosüäintä voitaisiin käyttää, käyttövalintakyrkin on osetettava asentoon "Auto RC")" (kuva 7.1). Jos valintakyrkin on asennossa "Auto RC")" ja kaukosüätimellä ei ole vielä syätetty yhtiään parametria, laite tooimii esiasetetua tehdasohjelman mukaisesti (10 lux/2 min/maks. elektroninen kantomatka).

Kaikki kaukosäätimellä tehdyt asetukset tallennetaan pysyvästi. Sähkökatkoksen sattuessa arvot säilyvät muistissa. Mobil-RCi- ja Mobil-RCi-M -kaukosäätimellä (fig. 10) voidaan asetukset suorittaa mukavasti maasta käsin, ilman tinkaita ja työkaluja. Ihanteellisen vastaanoton saat aikaiseksi kohdistamalla kaukosäätimen ohjelmoinnin aikana liikeilmaisimeen. Huomaa, että suorassa auringonsäteilyssä n. 6 m:n vakiokantama voi huomattavasti lyhentyä auringon infrapunaosuuden vuoksi.

6.1 Lähetyskomentojen kuittaaminen laitteella:

Punainen Focus-LED ja sininen LED vilkkuvat 2 kertaa vuorotellen.

6.2 Vakiotoiminnot/ohjelmointitila

Yleisesti erotellaan kaksi mahdollisuutta kaukosäätimellä tapahtuvaan syöttöön.,

Vakiotoininnot

Nämä toiminnot voidaan valita suoraan:

- testikäyttö

• kestovalaistus PÄÄLLE/POIS
  • vallitsevan valoarvon lukeminen
• Reset (ajankohtaisen tilan palauttaminen)
  • Master X (jälkikäyntiajan keskeytys)
• ohjelmointitila

Laajennetut toiminnot

Nämä toiminnot voidaan valita/asettaa vain, kun laite on ohjelmointitilassa (painike 📄).

• esimääritellyt valoarvot
• esimääritelty jälkikäyntiaika
• pulssitilan aktivointi
- lomatila
- hälytystila
• aliryömintäsuoja PÄÄLLE/POIS
• Focus-LED PÄÄLLE/POIS
• elektroninen kantomatkan säätö
- Reset – (tehdasohjelmaan/toimitustilaan palauttaminen)

Huomautus: Erikoistoimintoja pulssi-, loma- ja hälytystila ei voida käyttää samanaikaisesti.

si ohjelmoitu tila on aktiivinen.

Painike Toimintokuvaus
	Avaa ohjelmointitilanNäyttö vilkuvalla Focus-LEDillä.Asetetut arvot tulevat käyttöön heti, kun ohjelmointitila suljetaan 🔒 tai automaattisesti 5 minuutin kuluttua.
	Sulkee ohjelmointitilan
	Testikäyttö kuormituksen alaisena (TKA)Testikäytön aikana Focus-LED palaa jatkuvasti. Jokaisella havaitulla liikkeellä, ympäristön kirkkaudesta huolimatta, ilmaisin kytkee käyttölaitteen ja Blue Mode LEDin 1 s PÄÄLLE ja 2 s POIS PÄÄLTA. Poistu testikäytöstä painamalla painiketta 🔒 .Testikäyttö ilman kuormitusta (TIK)Testikäytön aikana Focus-LED palaa jatkuvasti. Jokaisella havaitulla liikkeellä, ympäristön kirkkaudesta huolimatta, Blue Mode LED kytkeytyy 1 s PÄÄLLE ja 2 s POIS PÄÄLTA. Poistu testikäytöstä painamalla painiketta 🔒 .→

	Huomautus: Testikäyttö ilman kuormitusta (TIK) on otettu tehtaalla pois käytöstä. Aktivointi voi tapahtua vain itsetarkastusjakson aikana. Sammuta sitä varten verkkovirta ja paina painiketta 1 itsetarkastusjakson aikana.Testikäyttö ilman kuormitusta (TIK) on nyt aktivoitu. Tämä toiminto otetoan pois käytöstä painamalla avatussa ohjelmointitilassa uudelleen painiketta 2 tai 3 (palautus toimitustilaan).
	Valoarvojen asetus (ohjelmointitila)Päivä- ja yökäyttöHämärän alkaessa (n. 100 lux)Edistynyt hämärä (n. 25 lux)Yökäyttö (n. 2 lux)
	Vallitsevan valoarvon lukeminenLukee vallitsevan valoarvon.
	Päällekytkennän kesto (ohjelmointitila)Asetettavissa välillä 15 s - 30 min
	Polssitila (ohjelmointitila)Pulssi tarkoittaa n. 1 sekunnin päällekytkennän kestoa, jota seuraa n. 9 s:n taukoaika, jonka aikana liikettä ei havaita. Punainen Focus-LED vilkkuu jokaisessa jaksossa 2 kertaa. Taukoajan kuluttua havaittu liike käynnistää uuden jakson. Soveltuu esim. porrasvalaistusautomaattien tai soittokellon ohjaukseen.Kestovalaistus PÄÄLLE/POISKytke käyttölaite liikkeestä ja ympäristön kirkkaudesta riippumatta PÄÄLLETai POIS PÄÄLTÄ kork. 12 tunniksi.Huomautus: Kestovalaistus POIS -toiminto on kytketty pois käytöstä settaalla tihutyösuojavssyistä. Aktivointi voi tapahtua vain itsetarkastusjakson aikana. Sammuta sitä varten verkkovirta ja paina painiketta ✗itsetarkastusjakson aikana. Kestovalaistus POIS -toiminto on nyt aktivoitu.Tämä toiminto otetaan pois käytöstä painamalla avatussa ohjelmointitilassa painiketta 📄 . (Palautus toimitustilaan).Kestovalaistus PÄÄLLE/POIS -toiminnon käyttöKestovalaistus POIS deaktivoitu - Jokainen painikkeen 🎯 painallus kytkee valon PÄÄLLE 12 tunnin ajaksi. Kestovalaistus POIS aktivoitu - Ensimmäinen painikkeen 🎯 painallus kytkee valon PÄÄLLE 12 tunniksi. Painikkeen 🎯 uusi painallus kytkee valon POIS 12 tunniksi. Painikkeen 🎯 uudet painallukset kytkevät valon vuorotellen POIS – PÄÄLLE – POIS – PÄÄLLE...Huomautus: Painikkeen 🎯 painallus päättää erikoistoiminnot pulssitila, nälytystila ja lomatila. Ilmaisin kytkeytyy automaattikäyttöön, kun 12 tunnin Kesto PÄÄLLE/POIS on kulanut umpeen tai kun toiminto keskeytetään painikkeella ✗
	360°:n aliryömintäsuoja PÄÄLLE/POIS (ohjelmointitila)Alas suunnatun 360° anturin deaktivointi tahattoman kytkeytymisen vält- tämiseksi. Painikkeen 🎯 uusi painallus kytkee aliryömintäsuojan jälleen päälle.
	Focus-LED PÄÄLLE/POIS (ohjelmointitila)Tällä painikkeella Focus-LED voidaan sammuttaa kerran painamalla ja kytkeä jälleen päälle painamalla sitä uudelleen. Toiminto näytetään lyhyesti Focus-LEDillä.Huomautus: Focus-LEDin ollessa sammutettuna näytetään signaalin kuittaus Blue Mode" -LEDin 2-kertaisella vilkunnalla.
	Hälytystila (ohjelmointitila)Havaitulla liikkeellä ilmaisin kytkeytyy 30 s ajan 1 s PÄÄLLE ja 1 s POIS (vilkuvaihe). Sen jälkeen kestovalo lopun päällekytkentäkeston ajan tai uusi hälytysvaihe, kun liike havaitaan. Keskeytä toiminto painamalla painiketta ✗ . Päätä hälytystoiminto painamalla painiketta 📄 .

	Lomatila (ohjelmointitila)Tässä toiminnossa liitetty valaistus syttyy liikkeestä riippumatta 1 - 8 tunniksi, kun asetettu valoarvo on saavutettu. Tämän kestovalovaiheen kuluttua liikeilmaisin kytkeytyy jälleen automaattikäyttöön. Tämä tapahtuma toistuu joka päivä. Asetus: Jokaisella lomatilapainikkeen painalluksella lisätään aikaan tunti. Asetettu tuntimäärä näytetään Blue Mode -LEDillä.Ensimmäisellä lomatilapainikkeen painalluksella Blue Mode -LED palaa pitkään ja sitä seuraa lyhyt tauko: 1 tunti on asetettu. Uudella lomatilapainikkeen painalluksella Blue Mode -LED palaa pitkään ja sitä seuraa 2 lyhyttä taukoa: 2 tuntia on asetettu. Näin voidaan asettaa korkeintaan 8 tuntia. Sen jälkeen järjestelmä siirtyy uudelleen painettaessa takaisin 1 tuntiin. Kun haluttu tuntimäärä on ohjelmoitu, toiminto aktivoidaan sulkemalla ohjelmointitila.Keskeytä toiminto painamalla painikettaPäätä lomaohjelma painamalla painiketta
	ResetPalautus automaattikäyttöön. Päättää hälytystilan, lomatilan, pulssitilan, testitilan ja keskeyttää jälkikäyntiajan.Reset – ohjelmointitilassaPalautus toimitustilaan. Poistaa kaikki kaukosäätimellä syötetyt arvot ja nollaa kaikki toiminnot. Laite toimii esiasetetun tehdasohjelman (10 lux / 2 min / maks. elektroninen kantomatka) mukaisesti.Huomautus: Jos kestovalaistus POIS -toimintoa halutaan käyttää edelleen, se en aktivoitava uudelleen.
	Master XTarkoitettu kestovalaistus POIS -toiminnon (katso Kestovalaistus PÄÄLLE / POIS) aktivointiin ja jälkikäyntiaikojen keskeytykseen.
	Elektroninen kantomatkan säätöTämän toiminnon avulla voidaan kantomatkaa elektronisesti lisätä +15 % tai vähentää 30 %. Painike mahdollistaa paluun takaisin perusasetukseen.

7 • KÄYTÄNNÖLLISIÄ VINKKEJÄ

• Tunnistusalueella voivat esimerkiksi pienet eläimet tai tuulen heiluttamat puut/pensaat kytkeä laitteen tahattomasti päälle.
• Kantomatkaa voidaan lyhentää huomattavasti, kun ilmaisinta lähestytään suoraan edestä.

8 • HÄVITTÄMINEN

OHJE: Tätä laitetta ei saa hävittää lajittelemattoman yhdyskuntajätteen seassa. Käytettyjen laitteiden omistajilla on lakisäteinen velvollisuus hävittää laite eianmukaisesti. Tietoja saat kaupunkisi tai kuntasi virastosta.

9 • ESYLUX-VALMISTAJATAKUU

ESYLUXin valmistajan takuu on saatavana osoitteesta www.esylux.com.

• TEKNISET TIEDOT

VERKKOJÄNNITE(RC 130i, RC 230i, RC 280i)	230 V ~ 50 Hz
VERKKOJÄNNITE (RC 230i UC)	12 - 36 V = / 12 - 24 V ~
TUNNISTUSALUE	RC 130i130° (1 x 130° orikseen säidettävissä) ja 360°:n aliryämintäsuojaRC 230i /RC 230i UC230° (2 x 115° orikseen säidettävissä) ja 360°:n aliryämintäsuojaRC 280i280° (3 x 95° orikseen säidettävissä) ja 360°:n aliryämintäsuoja
KANTOMATKA	n. 20 m, 2,50 m:n asennuskorkeudessa
ASETUKSET	mekaanisesti asetussäätimellä, elektronisesti inrapunakaukosäätimellä
KYTKENTÄTEHO(RC 130i, RC 230i, RC 280i)	230 V ~ 50 Hz, 2300 W/10 A (cos φ = 1), 1150 VA/5 AX (cos φ = 0,5)
KYTKENTÄTEHO (RC 230i UC)	12 - 36 V = / 12 - 24 V ~, 10 A (cos φ = 1), 5 AX (cos φ = 0,5)
MAKS. KYTKENTÄVIRTA	100 A/250 μs
AIKA-ASETUS	Pulssi/n. 15 s - 30 min
VALOARVO N.	2 - 2500 luksia
KOTELOINTILUOKKA, SUOJAUSLUOKKA	IP 54, II
KÄYTTÖLÄMPÖTILA-ALUE	-25 °C...+55 °C
KOTELO	UV-säteilyä kestäviää polykarbonaattia
VÄRI	valkoinen, lähes kuin RAL 9010, ruskea, lähes kuin RAL B017,musta, lähes kuin RAL 9005, joloteräsoptlikka
MITAT	Leveys78 mm, Karkeus 105 mm, Syvyys 135 mm

Oikeus teknisiin ja optisiin muutoksiin ilman ennakkoilmoitusta pidätetään.
