KÄYTTÖOHJE WPC 100 RO Kärcher

Sisällysluettelo FI 1

Turvallisuus FI 1

Vaarallisuusasteet ..... FI 1

Turvaohjeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Yleisiä ohjeita FI 1

Ympäristönsuojelu FI 1

Takuu FI 1

Varaosat FI 1

Tarkoituksenmukainen käyttö FI 2

Poistettavissa oleva epäpuhtaudet FI 2

Toiminta FI 2

Laitteen liittäminen FI 2

Asennuspaikan valinta ..... FI 2

Vesiliitäntä ...... FI 2

Pikaliittimiä koskevia perustietoja FI 2

Laitteen liittäminen ..... FI 2

Liitäntä raakavesijohtoon ..... FI 2

Liitäntä jätevesijohtoon ..... Fl 2

Puhtaan veden hanan asentaminen FI 3

Käyttöönotto FI 3

Ensimmäinen käyttöönotto .... FI 3

Suodatinten valmisteleminen käyttöä

varten....FI 3

Kolmen alemman suodattimen (esi-

suodatinten) huuhtelu ..... FI 3

Kalvosuodatinten (käänteisosmoo-

siin perustuvien suodatinten) huuhte-

lu....Fl 3

Käyttö FI 3

Seisonta-aika FI 3

Käyttöönotto seisonta-ajan jälkeen FI 3

Käyttö Kärcher WPD -laitteessa FI 3

Asentaminen Kärcher WPD -laittee-

seen ...... FI 3

Kärcher WPD -laitteen ensimmäinen

käyttöönottokerta ..... FI 3

Laitteen WPC 100 RO irrottaminen

laitteesta Kärcher WPD.....FI 3

Veden ottaminen Kärcher WPD -lait-

teesta ..... F1 4

Hoito ja huolto FI 4

Huolto-ohjeet ..... FI 4

Huoltosopimus ..... FI 4

Suodatinelementtien vaihtaminen FI 4

Esisuodatinryhmän suodatinele-

menttien vaihtaminen ..... FI 4

Kalvosuodatinten (käänteisosmoosi-

periaatteella toimivien) suodatinele-

menttien vaihtaminen ..... FI 4

Aktiivihilisuodatinten vaihtaminen FI 4

EY-vaatimustenmukaisuusvakuutus FI 4

Kulutustarvikkeet FI 5

Suodatinten vaihtovälit FI 5

Häiriöapu FI 5

Tekniset tiedot FI 6

Pidätysaste FI 6

Turvallisuus

Vaarallisuusasteet

⚠VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Turvaohjeet

⚠ VAARA

Sähköiskuvaara!

→ Irrota aina ensin virtapistoke ennen laitteeseen kohdistuvia toimenpiteitä.

→ Jos verkkojohto tai verkkopistoke on vaurioitunut, koulute-tun ammattihenkilön on vaih-dettava se.

⚠VAROITUS

Väärin korjattu laite saattaa olla terveydelle haitallinen.

→ Laitteen saa korjata vain koulutettu ammattilainen.

⚠VAROITUS

Mikrobien hengittäminen aiheuttaa terveysvaaran.

→ Älä käytä varustukseen en- tuudestaan kuuluvia vanhoja letkuja. Käytä laitteen mukana toimi- tettuja uusia letkuja.

→ Noudata erityistä puhtautta suodatinpanosta vaihtaessa-si.

→ Käytä steriilejä kertakäyttökä- sineitä suodatinpanosta vaih- taessasi.

△VAROITUS

Varmista suodattimia vaihtaessasi, että suodattimet eivät vaihda paikkaansa.

→ Asenna suodattimet aina niille tarkoitettuun paikkaan.

Yleisiä ohjeita

Jotta käytetyn veden laatu voidaan taata, laitteessa saa käyttää vain hieman likaantunutta vettä tai juomavettä tuntemattomasta tai epäluotettavasta lähteestä. Laitteen voi liittää myös julkisen juomavedentoimittajan juomavesiverkkoon, jotta vedenlaatu on taattu.
Vain koulutetut ammattilaiset, joilla on paikallisten lakien ja määräysten mukainen hyväksyntä, saavat tehdä vesijohtoverkkoon asennustöitä, jos se on tarpeen laitteen asennuksen yhteydessä. Nämä työt on asiakkaan tilattava.
■ Suojaksi mahdollisesti rikkoutuvan vedensyöttöletkun aiheuttamia vesivahinkoja vastaan suosittelemme asentamaan vedensyöttöputkeen sulkuhanan ja aquastop-venttiilin (valinnainen varuste).
■ Laitetta ei saa puhdistaa vesisuihkulla.
■ Muovipintoja ei saa puhdistaa alkoholipitoisella, voimakkaalla eikä hankaavalla puhdistusaineella. Suosittelemme CA 30 R -pintojen puhdistusainetta (6.295-686.0).
■ Ensimmäisen käyttökerran, suodattimen vaihdon ja pitkän seisokin jälkeen vesi saattaa näyttää mai- tomaiselta. Tämä johtuu pienistä ilmakuplista. Mai- tomaisuus ei siten ole merkki veden laadun heikkenemisestä.

Ympäristönsuojelu

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Pakkausmateriaalit ovat kierrätettäviä. Huolehdi pakkausten ympäristöystävällisestä hävittämisestä.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrälykseen. Paristot ja akut sisältävät aineita, joita ei saa päästää ympäristöön. Huolehdi vanhojen laitteiden sekä paristojen ja akkujen ympäristöystävällisestä hävittämisestä.

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaa- li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor- jaamme takuuaiikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun huoltoon.

Varaosat

Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka KÄRCHER on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.

■ Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Tarkoituksenmukainen käyttö

Laite on tarkoitettu raakaveden (likaveden) käsittelemiseen juomakelpoiseksi vedeksi.

Poistettavissa oleva epäpuhtaudet

Raakavesi saa sisältää seuraavia epäpuhtauksia:

• Bakteerit
• K I o o r i
  – Suolat (esimerkiksi: natrium, kalium, kalsium)
• Alumiini
• Arseeni
  – Rakasmetallit (esimerkiksi: lyijy)
• Nitraatti
  – Herbisidit (glyfosaatti)
• Lääkeainejäämät
• Hormonijäämät

Väri

Laitteen avulla valmistettavan juomaveden laatu riippuu raakaveden likaantumisen asteesta.

Raakaveden riittävä laatu on varmistettava!

Käsittelyn avulla saavutettavan juomaveden laatu on moitteeton vain, jos kaikki laitteeseen kuuluvat suodattimet huolletaan säännöllisesti.

Valmistaja suosittelee analysoimaan raakaveden ennen laitteen ensimmäistä käyttöönottokertaa EU:n juomavesidirektiivin 98/83/EY liitteen 3, "Muuttujien määritysten erittely", mukaisesti.
■ Raakaveden analysointi ei ole laitteen käytön eh-doton edellytys.
■ Juomaveden laatu on mahdollista varmistaa vain huolehtimalla laitteen säännöllisestä valvonnasta.
■ Laite on tarkoitettu yhdistettäväksi vesijohtoon.
Kansallisia juomavettä koskevia säännöksiä on noudatettava.
■ Laitetta ei ole suunniteltu jäteveden käsittelyjärjestelmäksi.
■ Tämä laite ei sovellu meriveden suolanpoistoon.
Tämä laite ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset, sensorisia tai henkiset ominaisuudet ovat rajoittuneet tai, joilta puuttuu riittävä kokemus ja/tai riittävä tietämys, paitsi, jos he ovat heidän turvallisuudestaan vastaavan henkilön valvonnassa tai ovat saaneet häneltä ohjeistuksen koneen käyttämiseen. Lapsia pitäisi valvoa, jotta he eivät leikkisi koneen kanssa.
■ Laite ei ole tarkoitettu ammattikeittiössä käytettäväksi.
■ Laite on asennettava pakkaselta suojattuun paikkaan.
■ Älä sijoita laitetta ulos.
■ Laitetta voi käyttää lisäksi Kärcher WPD -vedenan-nostelijan esisuodattimena.

Tämän laitteen avulla valmistettava vesi voidaan luokitella mainittujen käyttösääntöjen perusteella juomavedeksi.

Toiminta

Vesi virtaa veden tuloliitännästä

– Kangassuodatin (poistaa karkeat likahiukkaset)
- Aktiivihilisuodatin (rakeet)
- Aktiivihilisuodatin (lohkosuodatin)
– Kalvosuodatin (käänteisosmoosi)
- Aktiivihilisuodatin (vastaa makuhaittojen poistamisesta)

Koko suodatinjärjestelmä on vaihdettava säännöllisin väliajoin.

Laitteen liittäminen

Ensmimmäisessä asennuksessa ja mahdollisissa korjaustöissä, joissa vaihdetaan varusteosia, on varmistettava, että käytetään ainoastaan mukana toimitettuja osia. Nämä osat ovat rakenneosia, jotka KÄRCHER on hyväksynyt liitettäviksi laitteeseen. Muita rakenneosia ei saa käyttää.
Sähköliitännän ja veden syöttöpainen tulee olla teknisissä tiedoissa annettujen arvojen mukaisia
■ Laitteistoon on asennettava kulloistenkin paikallisten määräysten mukaisesti hyväksytty paluuvirtauksen estoventtiili.
■ Asennuspaikassa täytyy laitteelle olla tasainen pinta.
■ Tämä laite soveltuu seinäasennukseen.

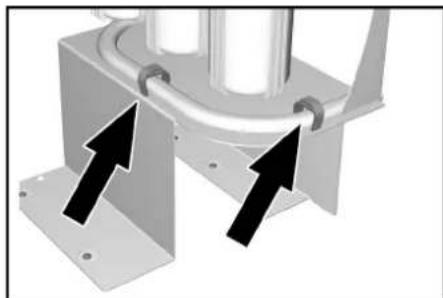

→ Käytä seinäasennuksessa kehyksen aukkoja.
→ Seinäasennuksessa tarvittavat kiinnitysmateriaalit eivät kuulu toimituslaajuuteen ja ne täytyy hankkia paikan päältä.
→ Tarkasta seinän kantavuus ennen seinäasennusta.
Pääsyn verkkopistokkeen ja pistorasian luo tulee olla myös asennuksen jälkeen vapaana.

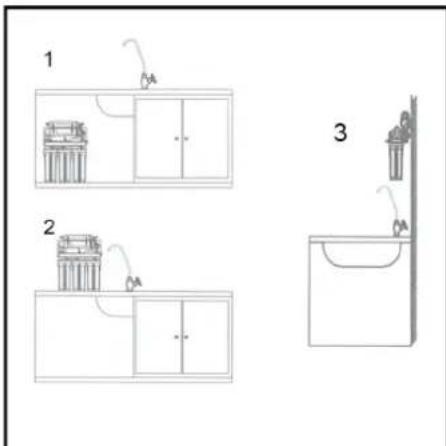

Asennuspaikan valinta

1 2 3

1 Asennus pöydän alle
2 Pöytäasennus
3 Kiinnitys seinään

Huomautus

Asennuspaikkaa valittaessa on varmistettava, että lii- tännät ja sulkuventtiilit ovat helposti saavutettavissa. Varaa riittävästi tilaa suodattimen vaihtoa varlen. Letkulinjat on asennettava siten, että letkut eivät taitu.

Vesilitäntä

Jos laite on tarkoitus yhdistää juomavesiverkkoon, vesijohtoverkosta erottamista koskevia paikallisia määräyksiä on noudalettava.

Pikaliittimiä koskevia perustietoja

A

B O → ✓

A Letkun kiinnittäminen

B Letkun irrottaminen

→ Letkun lyhentäminen ennen käyttöä.

Huomautus

Katkaise letku suorassa. Jos letku katkaistaan vinoon, seurauksena on vuotoja!

Laitteen liittäminen

Huomautus

Määrittele asennuspaikka ennen laitteen liittämistä ja lyhennä letkut sopivaan mittaan. Varmisla, että letku on riittävän pitkä, mikäli laitetta on liikutettava (esimerkiksi suodatinten vaihtamista varten).

Letkulinjat on varustettu tunnistamista helpottavilla väri- merkinnöillä. Letkulinjat poikkeavat toisistaan myös hal- kaisijansa puolesta:

Sini- nen	Puhtaan veden lähtöliitäntä laitteesta ∅ 6,35 mm
Valkoi- nen	Tuloliitäntä vesijohtoverkosta ∅ 9,5 mm
Punai- nen	Jätevesijohto (konsentraatti) ∅ 6,35 mm

1 Raakavesijohdon T-kappale
2 Jätevesijohto (konsentraatti)
3 Puhtaan veden lähtöliitäntä (suodatettu vesi)
4 Puhtaan veden hana

Liltäntä raakavesijohtoon

HUOMIO

Vesivahinkojen vaara. Varmista kaikkien asennustöiden yhteydessä, että liitännät on yhdistetty luotettavasti. Muista myös testata järjestelmän tiiviys. Käytä tarvittaessa apuna alan ammattilaista.

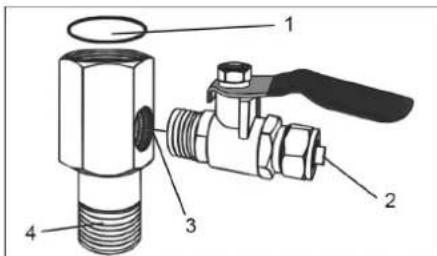

1 O-rengas, tiiviste lähtöliitännässä

2 Lähtöliitäntä laitteeseen WPC 100 RO

3 Sulkuventtiilin liitäntä

4 Raakavesijohdon liitäntä

Huomautus

Tulo- ja lähtökierre: 1/2"
→ Kierrä sulkuventtiili liitoskappaleeseen. Käytä tarkoitukseen eristysnauhaa.
→ Asenna T-kappale raakavesijohtoon.
→ Käytä lähtöliitännässä O-rengasta ja tulolliitännässä eristysnauhaa.
→ Asenna ja kiinnitä (valkoinen) letku T-kappalee-seen.
→ Asenna ja kiinnitä (valkoinen) letku laitteessa olevaan raakaveden tuloliitäntään.

Liitäntä jätevesijohtoon

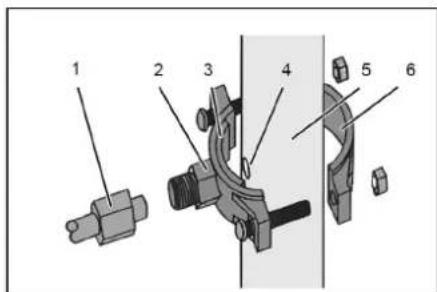

1 Jätevesijohdon (konsentraatti) kierreliitin
2 Putkikiinnike jäteveden lähtöliitäntään (etupuoli)
3 Tiivistekappale (itseliimautuva)
4 Reikä (∅ 6 mm).
5 Jätevesijohto viemäriverkkoon
6 Putkikiinnike jäteveden lähtöliitäntään (taustapuoli)
→ Merkitse reiän paikka ja poraa reikä (∅ 6 mm).

Huomautus

Tee reikä vain toiselle puolelle. Älä poraa putkea koko- naan läpi. Putkikiinnikettä voi käyttää porausmallina.

→ Liimaa tiivistekappale putkikiinnikkeeseen.
→ Työnnä (punainen) letku kierreliittimeen.
→ Kiinnitä putkikiinnike yllä olevan kuvan mukaisesti jätevesijohtoon.
→ Kierrä putkikiinnikkeellä varustettu (punainen) letku paikalleen.
→ Työnnä (punainen) letku laitteessa olevaan jäteveden lähtöliitäntään.

Huomautus

Reiän halkaisija on (punaisen) letkun halkaisijaa pienempi. Letku osuu tämän vuoksi jätevesiputken seinämään. Letku ei saa yltää jätevesiputken sisään. Tiiviys saavutetaan itsellimaautuvan tiivistyskappaleen ansiossta.

Puhtaan veden hanan asentaminen

Puhtaan veden hana on syytä asentaa viemäristöön yhdistetyn altaan yläpuolelle.

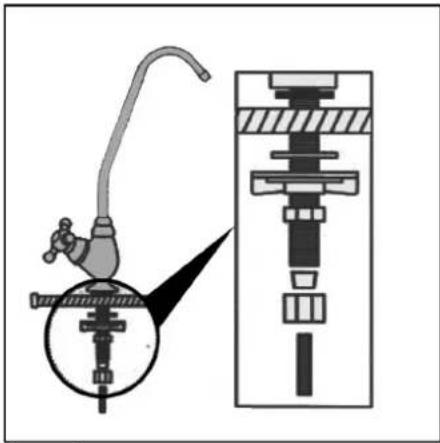

→ Asenna puhtaan veden hana kuvan mukaisesti. → Reiän halkaisija: 12 mm
→ Varmista asennuksen yhteydessä, että yksittäisten osien järjestys on oikea.
→ Yhdistä letkulinja laitteessa olevaan puhtaan veden lähtöliitäntään.

→ Yhdistä letkulinja puhtaan veden hanaan. Puhtaan veden hanan voi kiinnittää vaihtoehtoisesti myös laitteen mukana toimitettavan kulmaraudan avulla suoraan seinään.

Käyttöönotto

Ensimmäinen käyttöönotto

Järjestelmä on täytettävä ja huuhdeltava, ennen kuin laitteesta saa ottaa ensimmäisen kerran vettä juomatarkoitukseen.

△VAROITUS

Mikrobien hengittäminen aiheuttaa terveysvaaran. Kiinnitä suodatinpanosten asentamisen ja irrottamisen yhteydessä erityistä huomiota hygieniaan ja puhtauteen.

Älä koske pidikkeiden ja suodattimen liittimiin. Käytä asentamisen yhteydessä steriilejä kertakäyttökäsineitä.
Varo vahingoittamasta tiivisteitä irrottamisen ja asentamisen yhteydessä.

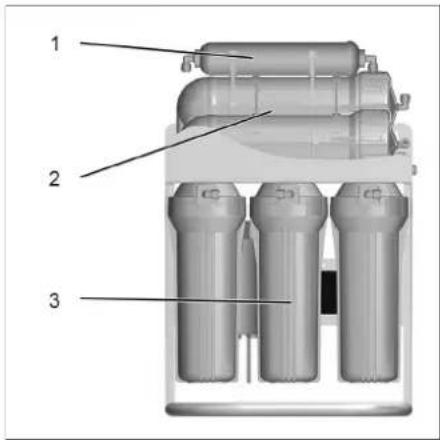

Laite sisältää kolme suodatinryhmää:

1 Ylempi aktiivihilisuodatin
2 Kalvosuodatin (käänteisosmoosi)
3 Alempi suodatinryhmä (esisuodattimia)

Suodatinten valmisteleminen käyttöä varten

→ Avaa alempaan suodatinryhmään sisältyviä kol- mea suodatinkuppia mukana toimitetulla (mustalla) avaimella.
→ Kierrä suodatinkupit irti.
→ Poista suodatinelementit suodatinkupeista ja irrota suojakalvo.
→ Kierrä suodatinelementillä varustettu suodatinkuppi paikalleen ja kirstä suodatinkuppi käsitiukkuuteen.

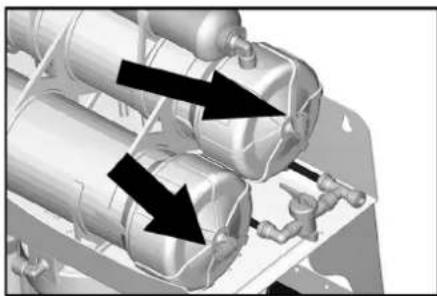

→ Poista tuloletkut kalvosuodattimista ja vie letkut laitteen sivulta sopivaan astiaan.

→ Poista ylempi aktiivihilisuodatin.
→ Poista kalvosuodatinten kotelot yksi kerrallaan pidikkeestä.
→ Avaa sulkukansi laitteen mukana toimitetulla (valkoisella) avaimella ja kierrä kansi pois paikaltaan.
→ Poista (kalvosuodatinten) suodatinelementit pak-kauksesta ja irrota suojakalvo.
→ Työnnä suodatinelementit suodatinkoteloihin ja paina elementit vasteeseen saakka paikalleen.
→ Kierrä sulkukansi paikalleen ja kiristä kansi käsi- tiukkuuteen.

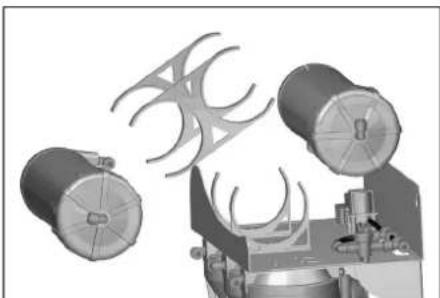

→ Aseta suodatinkotelot pidikkeisiin.
→ Älä yhdistä tuloletkuja vielä uudelleen!
→ Aseta ylempi aktiivihilisuodatin takaisin paikalleen.
→ Yhdistä suodatetun veden ja jätevesikonsentraatin (siniset ja punaiset) letkut laitteen lähtöliitäntöihin.

Kolmen alemman suodattimen (esisuodatinten) huuhtelu

→ Yhdistä astia letkulla vesijohtoverkkoon.
→ Varmista, että molemmat kalvosuodatinten tuloletkut johtavat sopivaan astiaan (tilavuus vähintään 10 litraa).
→ Avaa puhtaan veden hana.

Järjestelmä täyttyy nyt vedellä.

→ Työnnä virtapistoke pistorasiaan.
→ Huuhtele järjestelmää vähintään 5 minuutin ajan, jotta ilma ja mahdollisel valmistusprosessin jäänteet huuhtoutuvat pois esisuodattimista.
→ Vedä verkkopistoke irti.
→ Sulje puhtaan veden hana.
→ Hävitä astiaan kertynyt huuhteluvesi.

Kalvosuodatinten (käänteisosmoosiin perustuvien suodatinten) huuhtelu

→ Poista tuloletkut astiasta ja yhdistä ne jälleen kalvosuodattimiin.

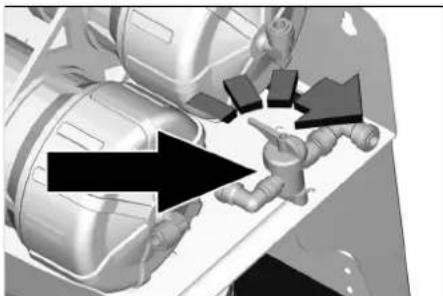

→ Avaa ohitusventtiili.
→ Yhdistä letkut (punainen ja sininen letku).
→ Avaa puhtaan veden hana.
→ Työnnä virtapistoke pistorasiaan.

Järjestelmä täyttyy nyt vedellä.

Aluksi vettä valuu ensisijaisesti jätevesikonsentraatille tarkoitetusta punaisesta letkusta. Tämä on normaalia.

→ Huuhtele järjestelmää vähintään 5 minuutin ajan, jotta ilma ja mahdolliset valmistusprosessin jäänteet huuhtoutuvat pois kalvosuodattimista.
→ Sulje ohitusventtiili.
Tämän jälkeen vettä valuu kummastakin (punaises-ta ja sinisestä) letkusta.
→ Huuhtele järjestelmää vielä 5 minuutin ajan.
→ Sulie puhtaan veden hana.
→ Vedä verkkopistoke irti.
laite on nyt käyttövalmiina.

Käyttö

→ Avaa puhtaan veden hana suodatetun juomaveden ottamista varten.

Seisonta-aika

Jos laitetta ei käytetä yli 4 päivään:

→ Sulje veden syöttöputki.

→ Vedä verkkopistoke irti.

Käyttöönotto seisonta-ajan jälkeen

△VAROITUS

Veden kohonnut mikrobimäärä on terveydelle haitallis- ta.

→ Kaikkien suodatinpanosten vaihto
→ Huuhtele laite

Käyttö Kärcher WPD -laitteessa

Asentaminen Kärcher WPD -laitteeseen

WPC 100 RO on asennettu Kärcher WPD -laitteisiin jo tehtaalla.

Laitetta ei voi käyttää CO2-toiminnolla varustetussa WPD100-laitteessa.

Laitteen liittämisestä ja käyttöönotosta vastaa Kärcherin asiakaspalvelu.

Huomautus

Vain sähköalan ammattilainen saa avata laitteen sivukannen, jos se on tarpeen laitteen asentamista ja käytöönottoa varten.

Kärcher WPD -laitteen ensimmäinen käyttöönottokerta

Käyttöönotto tapahtuu WPD-laitteen avulla. Ennen kuin laitteen voi ottaa käyttöön WPD-laitteessa, WPC 100 -laite on huuhdeltava ja valmisteltava luvun "Ensimmäinen käyttöönottokerta" mukaisesti. WPD-vedenannostelijan ensimmäisen käyttöönoton vaatimat toimenpiteet on kuvattu laitteen käyttöohjeessa.

Laitteen WPC 100 RO irrottaminen laitteesta Kärcher WPD

Huomautus

Tehtaalla asennettu WPC 100 RO on irrotellava WPD-laitteen seisontajalasta ennen suodatinten vaihtamista.

→ Sulje vedensyöttökanava.

→ Tee laite paineettomaksi: Paina kaikkia eri juoma-tyypeille tarkoitettuja painikkeita vuoron perään lyhyesti, kunnes paine on purkautunut. Vältä laitteen kuivakäyntiä.

→ Kytke laite pois päältä päälle/pois päältä -kytkimellä

→ Irrota (laitteiden WPD ja WPC) verkkopistokkeet.

→ Poista suodatinyksikkö ja sijoita se laitteen eteen.
→ Katso suodattimen vaihtoa koskevia tietoja luvusta "Hoito ja huolto / Suodatinelementtien vaihto".
→ Kokoa laite uudelleen suodattimen vaihdon jälkeen päinvastaisessa järjestyksessä.

Veden ottaminen Kärcher WPD -laitteesta

WPD-vedenannostelijan käyttö on kuvattu laitteen käyt- töohjeessa.

Hoito ja huolto

Huolto-ohjeet

△VAROITUS

Epäasiantuntevasti korjattu laite on vaaralinen terveydelle. Laitteen saa korjata vain koulutettu ammattihenkilöstö.

Käytä ainoastaan valmistajan alkuperäisvaraosia tai osia, joila hän suosittelee, kuten

• vara- ia kulumisosia.
• varusteenosia,
• käyttöaineita,
• puhdistusaineita.
  Ennen kaikkia laitteeseen kohdistuvia töitä:
  → Sulje vedensyöttökanava.
  → Tee laite paineettomaksi avaamalla puhtaan veden hana.
  → Vedä verkkopistoke irti.

Huoltosopimus

Laitteen luotettavan käytön varmistamiseksi suosittelemme solmimaan huoltosopimuksen. Ota sitä varten yhteys KÄRCHER-huoltoon.

Suodatinelementtien vaihtaminen

Laitteeseen asennetut suodattimet on vaihdettava säännöllisesti. Vaihtoväli riippuu käytöstä. Yleistiedot suodatinten käyttöikää (vaihtovälejä) koskevista suosituksista on esitetty tämän käyttöohjeen lopussa.

△VAROITUS

Mikrobien hengittäminen aiheuttaa terveysvaaran. Noudata erityistä puhtaulta suodatinpanosta vaihtaessasi.

Älä koske pidikkeiden ja suodattimen liittimiin. Käytä suodatinta vaihtaessasi kertakäyttökäsineitä. Varo vahingoittamasta tiivisteitä irrottamisen ja asentamisen yhteydessä.

Huomautus

Käytetyt suodattimet voi hävittää talousjätteenä.

1 2 3 4 5 6

1 Hienosuodatin
2 Aktiivihilisuodatin (rakeet)
3 Aktiivihilisuodatin (lohkosuodatin)
4 Kalvosuodatin 1 (käänteisosmoosi)
5 Kalvosuodatin 2 (käänteisosmoosi)
6 Aktiivihilisuodatin

Eslsuodatinryhmän suodatinelementtien vaihtaminen

HUOMIO

Vesivahinkojen vaara. Suodatinkupit ovat täynnä vettä. Sijoita alle ennen irrottamista sopiva astia tai keräyskaukalo.

→ Avaa suodatinkupit laitteen mukana toimitetulla mustalla avaimella.

Suodattimet tulee asentaa samaan asentoon eikä niitä saa vaihtaa keskenään! Huomaa kuva!

Varmista asennuksen yhteydessä, että tiivisteet on asennettu oikein paikalleen.

Kiristä suodatinkupit käsinkiristystiukkuuteen laitteen mukana toimitetulla mustalla avaimella.

Kalvosuodatinten (käänteisosmoosiperiaatteella toimivien) suodatinelementtien vaihtaminen

HUOMIO

Vesivahinkojen vaara. Kalvosuodatinten kotelot ovat täynnä vettä! Sijoita alle ennen irrottamista sopiva astia tai keräyskaukalo.

→ Avaa letkuliiitos ja vedä letkut pois paikaltaan.

→ Poista ylempi aktiivihilisuodatin.

→ Poista kalvosuodattimet pidikkeistä.
→ Avaa sulkutulppa laitteen mukana toimitetulla valkoisella avaimella.

→ Avaa kiinni juuttunut kalvoelementti varovasti työkalulla.

→ Vedä kalvoelementti varovasti käsin kotelosta.
→ Aseta uusi kalvoelementti paikalleen.
→ Kierrä sulkukansi paikalleen.
→ Aseta kalvosuodatin pidikkeeseen.
→ Yhdistä letkuliitokset.

Aktiivihilisuodatinten vaihtaminen

Huomautus

Suodatinketjun viimeisenä olevassa aktiivihililisuodattimessa ei ole suodatinelementtiä, minkä vuoksi tämän suodattimen voi vaihtaa vain täydellisenä yksikkönä.

→ Irrota letkukiinnikkeet ja vedä letkut pois paikal- taan.

→ Poista ylempi aktiivihilisuodatin.
→ Aseta uusi aktiivihilisuodatin paikalleen.
→ Yhdistä letkuliiitokset.

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Vedenkäsittelylaitteisto

Tyyppi: 1.024-xxx

Yksiselitteiset EU-direktiivit

2014/35/EU

2014/30/EU

2011/65/EU

Sovelletut harmonisoidut standardit

EN 60335-1

EN 62233: 2008

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 50581

Käytetyt määräykset

-

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Nimike Kuvaus Tilausnro
Hienosuodatin	Ensimmäinen suodatinaste karkeiden likahiukkasten poistamiseen veden joukosta	6 640-765.0
Aktivihiilisuodatin (rakeet)	Toinen suodatinaste haitallisten aineiden alustavaa erottelua varten	6.640-766.0
Aktivihiilisuodatin (lohkosuodatin)	Kolmas suodatinaste haitallisten aineiden hienoerottelua varten	6.640-767.0
Kalvosuodatin (käänteisosmoosi) Neljäs	suodatinaste suolanpoistoa varten 6.640-783.0
Ylempi aktivihiilisuodatin	Viides suodatinaste neutraalin maun varmistamiseksi käänteisosmoosin jälkeen	6.640-769.0

Suodatinten vaihtovälit

Hienosuodatin 3 - 6		kuukautta tai tarvittaessa (ks. luku: "Ohjeita häiriötilanteisiin")
Aktiivihiilisuodatin (rakeet) 6 - 12
Aktiivihiilisuodatin (lohkosuodatin) 6 - 12
Kalvosuodatin (käänteisosmoosi) 18 - 24
Aktiivihiilisuodatin	6 - 12

Häiriöapu

Häiriö	Mahdollinen syy	Korjaus
Veden annostelu ei toimi	Verkkopistoke ei ole pistorasiassa.	Työnnä virtapistoke pistorasiaan.
	Veden syöttö ei toimi	Varmista vedensyötön toiminta
	Laitteen painekytkin viallinen	Ota yhteys huoltoon.
	Viallinen magneettiventtiili	Ota yhteys huoltoon.
Laitteen annosteleman veden määrä liian pieni	Pumppu ei käy	Tarkasta pumppu.
	Ohitusventtiili auki	Sulje ohitusventtiili.
	Hienosuodatin tukossa.	Vaihda hienosuodatin.
	Kalvosuodatin (käänteisosmoosiin perustuva suodatin) tukossa.	Uusi (käänteisosmoosiin perustuva) kalvosuodatin.
Pumppu ei pysähdy	Laitteen lähtöliitännän painekytkin viallinen.	Ota yhteys huoltoon.
Pumppu ei käynnisty.	Laitteen lähtöliitännän painekytkin viallinen.	Ota yhteys huoltoon.
	Hienosuodatin tukossa.	Vaihda hienosuodatin.
	Tuloliitännän painekytkin viallinen.	Ota yhteys huoltoon.
	Veden syöttö ei toimi	Tarkasta vedensyöttö.
	Verkkopistoke ei ole pistorasiassa.	Työnnä virtapistoke pistorasiaan.
	Pumppu viallinen.	Ota yhteys huoltoon.
Suodatinkotelosta vuotaa vettä	Suodatinkoteloa ei ole kiristetty.	Kiristä suodatinkotelo.
	Suodatinkotelon tiivistysrengas on liikkunut paikaltaan tai viallinen	Tarkasta tiivistysrengas ja asenna rengas oikein paikalleen. Vaihda vaurioitunut tiivistysrengas.
Vettä vuotaa vain jätevesijohdosta	Ohitusventtiili auki.	Sulje ohitusventtiili.
	Kalvosuodatin (käänteisosmoosiin perustuva suodatin) tukossa.	Uusi (käänteisosmoosiin perustuva) kalvosuodatin.
	Pumppu viallinen.
Juomavedessä selviä makuhaittoja	Ylempi aktiivihilisuodatin kulunut loppuun.	Vaihda ylempi aktiivihilisuodatin.
Pumppu pysähtyy ja käynnistyy hetken kuluttua uudelleen.	Epätiiviys / vesihäviö / painehäviö laitteessa tai sen putkijärjestelmässä.	Kiristä suodatinkotelo.
		Sulje vesihana kokonaan.
		Etsi ja korjaa vuodon syy.
	Laitteen takaiskuventtiili viallinen	Ota yhteys huoltoon.

Tekniset tiedot

WPC 100 RO
Käyttöjännite V/~/Hz 110...240/1/50-60
Liitosjohto W80
Verkkosulake, min. A6
Veden tulopaine MPa (baaria) 0,1...0,3 (1...3)
Syöttöveden lämpötila °C 5...45
Suodatusteho l/h 70
Suodatusteho (maks.) l/h 100
Ulkoilman lämpötila °C 5...45
Leveys mm 372
Syvyydet	mm	240
Korkeus	mm	530
Paino (tyhjänä)	kg	13,45
Paino käyttövalmiina (täytetty vedellä, oheisvarusteet mukaan luettuna)	kg	17,86
Äänenpainetaso normaalikäytössä	dB(A)	< 60
Valmistusaineet / hyväksynnät	Kaikki juomavettä johtavat komponentit ovat yleisesti hyväksyttyjen teknisten standardien mukaisia. Nämä komponentit voivat olla suorassa kosketuksessa juomaveden kanssa.

Pidätysaste

Laitteen pidätysasteen kemiallisten saasteiden, biologisten taudinaiheuttajien ja epäpuhtauksien osalta voi määritellä seuraavan taulukon avulla (keskimääräiset arvot): Tosiasiallinen pidätyskyky riippuu likaantumisen asteesta!

Bakteerit	Pidätysaste enintään	99,99 %
Kloori	Pidätysaste enintään	100 %
Suolat (natrium, kalium, kalsium...)	Pidätysaste enintään	90 %
Alumiini	Pidätysaste enintään	98 %
Arseeni	Pidätysaste enintään	88 %
Rakasmetallit (esimerkiksi: lyijy)	Pidätysaste enintään	99 %
Nitraatti	Pidätysaste enintään	50 %
Herbisidit (glyfosaatti)	Pidätysaste enintään	60 %
Lääkeainejäämät	Pidätysaste enintään	99,9 %
Hormonijäämät	Pidätysaste enintään	99,95%
Väri	Pidätysaste enintään	100 %

→ Sulgege puhta vee kraan.

- varu- ja kuluvaid osi,

-tarvikuid,

- käitusaineid.

Filtrus jäiemontë alpakal identiskä pozicijä, turklät tos nedrikst mainit vietäm! leverjiet attelä redzamäs norādes!
