Tuotetyyppi	Vinyylilevysoitin sisäänrakennetuilla kaiuttimilla ja Bluetoothilla
Merkki	Lenco
Malli	LS430
Mitat (P x L x K)	440 x 370 x 192 mm (kansi kiinni), 400 x 425 x 462 mm (kansi auki)
Paino	6,05 kg
Virtalähde	Verkkoadapteri 100-240 V AC, lähtö 12 V DC / 1,5 A
Tehonkulutus	35 W
Toistonopeudet	33 1/3 ja 45 rpm
Sisäänrakennetut kaiuttimet	2 x 15 W + 2 x 10 W
Langaton yhteys	Bluetooth 5.0 (vain vastaanotto)
Äänitulot	3,5 mm:n lisätulo (AUX-IN)
Äänilähdöt	Vaihdettavat RCA-lähdöt (PHONO/LINE), 3,5 mm:n kuulokeliitäntä
Äänineula	Audio-Technica AT3600, liikkuva magneetti (MM)
Suositeltu neulapaine	3,5 ± 0,5 g
Taajuusvaste	20 Hz - 20 kHz
Automaattinen sammutus	20 minuutin käyttämättömyyden jälkeen
Päätoiminnot	Vinyylin toisto, Bluetooth-striimaus, lisätulo, sävy- ja nopeussäätö, energiansäästö
Huolto ja puhdistus	Pehmeä kuiva liina; vältä liuottimia; puhdista neula harjalla; vaihda neula 400 käyttötunnin jälkeen ja hihna vuosittain
Turvallisuus	Älä avaa laitetta; käytä vain mukana toimitettua adapteria; vältä kosteutta ja lämmönlähteitä; pidä 5 cm tuuletusrako
Takuu	Eurooppalainen lakisääteinen takuu; ota yhteyttä myyjään korjausta varten; laitteen avaaminen valtuuttamattoman henkilön toimesta mitätöi takuun
Korjattavuus	Kaikki korjaukset on annettava ammattihenkilöstölle; varaosat saatavilla: äänineula, hihna

Usein kysytyt kysymykset - LS430 LENCO

Kuinka levyalusta ja hihna asennetaan?

Käännä alusta ympäri ja varmista, että hihna on kierretty ympyrän keskelle. Aseta alusta akselille ja kohdista yksi aukko moottorin hihnapyörään. Aseta hihna hihnapyörään punaisen nauhan avulla. Poista nauha ja käännä alustaa hitaasti kymmenen kertaa myötäpäivään poistaaksesi kiertymät ja nollataksesi mekanismin.

Kuinka äänineulan neulapaine säädetään?

Kierrä vastapaino varsitankoon. Laske nostovarsi ja aseta neulanpidike lepotuen ja alustan väliin. Kierrä vastapainoa, kunnes varsi on vaakasuorassa. Palauta varsi lepotilaan ja kierrä neulapaineen säädin nollaa kohdistaaksesi mustan viivan kanssa. Lopuksi käännä kokonaisuutta saavuttaaksesi suositeltu paine (3,5 g ±0,5 g mukana tulevalle neulalle).

Kuinka levysoitin yhdistetään Bluetoothiin?

Kytke levysoitin päälle painamalla MODE-painiketta (punainen merkkivalo). Paina MODE-painiketta kahdesti siirtyäksesi Bluetooth-tilaan (sininen vilkkuva valo). Ota Bluetooth käyttöön älypuhelimessasi tai tabletissasi, etsi 'Lenco LS-430/Lenco LS-440' ja valitse se. Lyhyt äänimerkki vahvistaa onnistuneen yhteyden. Merkkivalo muuttuu siniseksi ja tasaiseksi. Toista musiikkia.

Kuinka lisätuloa (AUX-IN) käytetään?

Kytke 3,5 mm:n äänikaapeli levysoittimen AUX-IN-liitäntään ja laitteesi lähtöön (MP3-soitin, älypuhelin...). Kytke levysoitin päälle (punainen merkkivalo) ja paina MODE uudelleen siirtyäksesi AUX-tilaan (vihreä merkkivalo). Säädä äänenvoimakkuutta levysoittimen säätöpyörällä. Varmista, että toistovarsi on lukittu vaurioiden välttämiseksi.

Miksi levyalusta ei pyöri?

Tarkista, että verkkoadapteri on kunnolla kytketty. Katso merkkivalon väriä: jos se on vihreä, levysoitin on AUX-tilassa; jos sininen, Bluetooth-tilassa. Paina MODE useita kertoja palataksesi levysoitintilaan (punainen merkkivalo). Varmista myös, että hihna on oikein asetettu alustan ja moottorin hihnapyörän ympärille eikä se ole vaurioitunut.

Ääni on heikko tai neula hyppii, mitä tehdä?

Tarkista ensin, ettei äänineula ole vaurioitunut ja että se on oikein asetettu neulanpidikkeeseen. Puhdista neula erikoisharjalla takaapäin eteenpäin. Jos ongelma jatkuu, vaihda neula 400 käyttötunnin jälkeen. Varmista myös, että neulapaine on säädetty oikein (3,5 ±0,5 g) ja että levy ei ole vääntynyt tai naarmuuntunut.

Kuinka levysoitin puhdistetaan ja huolletaan?

Irrota aina adapteri ennen puhdistusta. Käytä pehmeää ja kuivaa liinaa koteloon. Älä käytä bentseeniä tai tinneriä. Irrota huopa ja pölytä se säännöllisesti. Puhdista äänineula antistaattisella harjalla. Vaihda neula 400 tunnin välein ja hihna kerran vuodessa, jos nopeus muuttuu epäsäännölliseksi.

Mitä tehdä tärinän tai kaiun sattuessa?

Aseta levysoitin vakaalle ja tasaiselle pinnalle, kauas kaiuttimista tai tärinälähteistä. Varmista, että laitteen jalat ovat hyvin kosketuksissa alustaan. Tarvittaessa käytä tärinänestomattoa. Vältä laitteen sijoittamista lähelle voimakkaita radiotaajuisia laitteita (puhelimet jne.).

Kuinka äänineula vaihdetaan?

Irrota verkkoadapteri. Pidä tiukasti kiinni päästä ja neulanpidikkeen rungosta. Käännä neulan etuosaa alas ja eteenpäin irrottaaksesi sen. Asentaaksesi uuden neulan, työnnä se ensin runkoon ja nosta sitten, kunnes kuulet napsahduksen. Varmista, ettei kuoren ja pidikkeen välillä ole rakoa.

Mitä takuu kattaa ja miten sitä käytetään?

Eurooppalainen lakisääteinen takuu kattaa valmistusvirheet. Ota ongelmatilanteissa yhteyttä myyjään. Älä avaa laitetta itse, se mitätöi takuun. Laitetta ei ole suunniteltu ammattikäyttöön. Kaikki korjaukset on annettava valtuutetun ammattihenkilöstön tehtäväksi.

KÄYTTÖOHJE LS430 LENCO

Käyttöopas – levysoitin neljällä sisäisellä kaiuttimella ja Bluetooth-vastaanotolla

Index

English 2

Nederlands 31

Deutsch.... 64

Français.... 98

Español 133

Italiano.... 166

Русский 199

Dansk 232

Svenska 263

Suomi....293

English

CAUTION:

Muiden kuin tässä oppaassa määritettyjen säätimien tai säätöjen käyttö tai muiden toimenpiteiden suorittaminen voi johtaa vaaralliseen säteilylle altistumiseen.

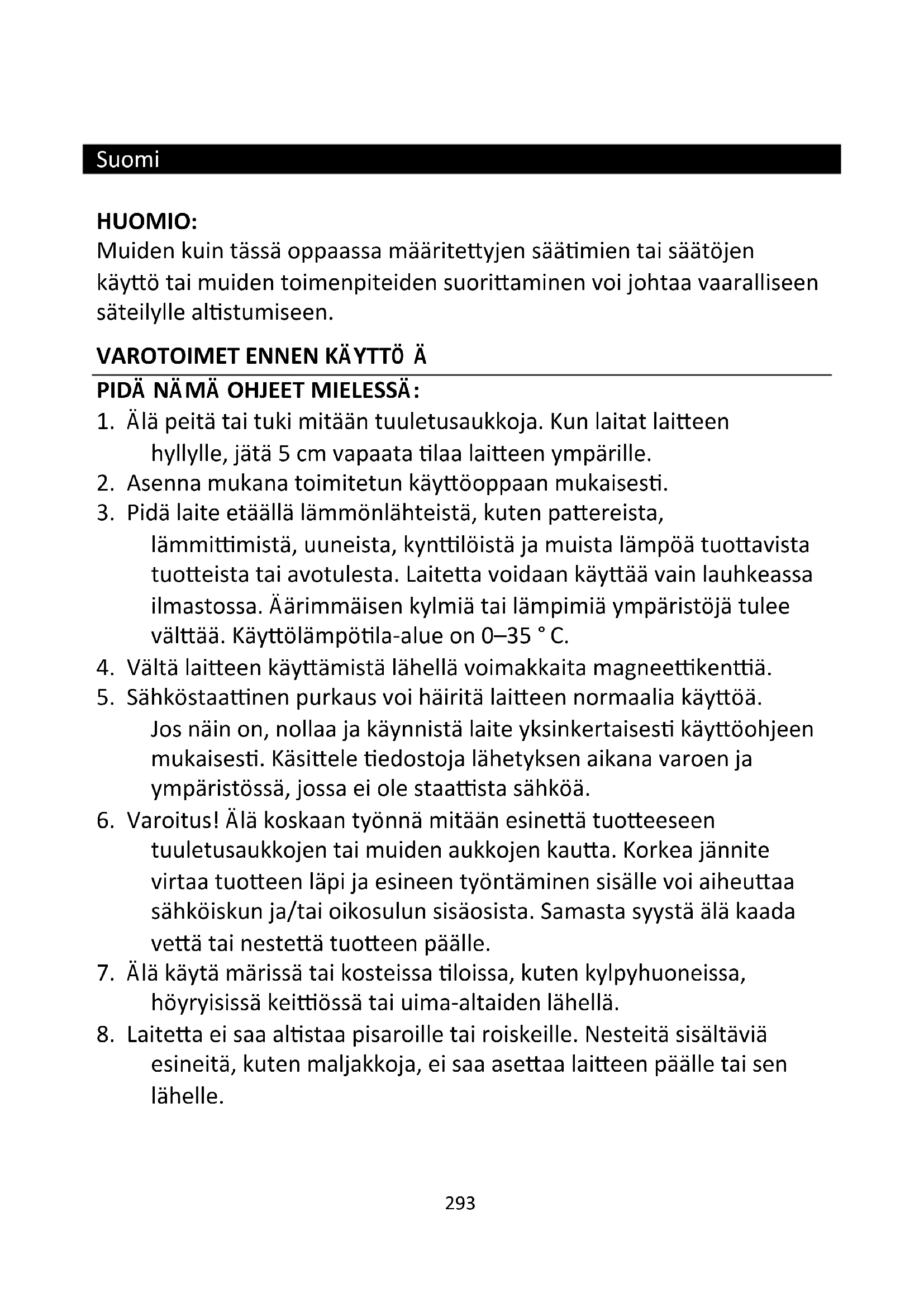

VAROTOIMET ENNEN KÄYTTÖ Ä

PIDÄ NÄMÄ OHJEET MIELESSÄ:

1. Älä peitä tai tuki mitään tuuletusaukkoja. Kun laitat laitteen hyllylle, jätä 5 cm vapaata tilaa laitteen ympärille.
2. Asenna mukana toimitetun käyttöoppaan mukaisesti.
3. Pidä laite etäällä lämmönlähteistä, kuten pattereista, lämmittimistä, uuneista, kynttilöistä ja muista lämpöä tuottavista tuotteista tai avotulesta. Laitetta voidaan käyttää vain lauhkeassa ilmastossa. Äärimmäisen kylmiä tai lämpimiä ympäristöjä tulee välttää. Käyttölämpötila-alue on 0–35 °C.
4. Vältä laitteen käyttämistä lähellä voimakkaita magneettikenttiä.
5. Sähköstaattinen purkaus voi häiritä laitteen normaalia käyttöä. Jos näin on, nollaa ja käynnistä laite yksinkertaisesti käyttöohjeen mukaisesti. Käsittele tiedostoja lähetyksen aikana varoen ja ympäristössä, jossa ei ole staattista sähköä.
6. Varoitus! Älä koskaan työnnä mitään esinettä tuotteeseen tuuletusaukkojen tai muiden aukkojen kautta. Korkea jännite virtaa tuotteen läpi ja esineen työntäminen sisälle voi aiheuttaa sähköiskun ja/tai oikosulun sisäosista. Samasta syystä älä kaada vettä tai nestettä tuotteen päälle.
7. Älä käytä märissä tai kosteissa tiloissa, kuten kylpyhuoneissa, höyryisissä keittiössä tai uima-altaiden lähellä.

8. Laitetta ei saa altistaa pisaroille tai roiskeille. Nesteitä sisältäviä esineitä, kuten maljakkoja, ei saa asettaa laitteen päälle tai sen lähelle.

9. Älä käytä tätä laitetta, jos kosteuden tiivistymistä voi tapahtua. Jos laitetta käytetään lämpimässä, kosteassa tilassa, vesipisaroita tai kondensaatiota voi esiintyä laitteen sisällä, eikä laite ehkä toimi oikein. Kytke laite pois päältä 1–2 tunniksi ennen kuin kytket virran uudelleen päälle: laitteen pitää olla kuiva ennen virran kytkemistä.

10. Vaikka tämä laite on valmistettu erittäin huolellisesti ja tarkistettu useita kertoja ennen tehtaalta toimittamista, on silti mahdollista, että ongelmia voi esiintyä, kuten kaikissa sähkölaitteissa. Jos huomaat savua, liiallista lämmön kertymistä tai muita odottamattomia ilmiöitä, irrota pistoke välittömästi pistorasiasta.

11. Tätä laitetta on käytettävä virtalähteellä, joka vastaa teknisiä tietoja. Jos et ole varma kodissasi käytettävästä virtalähteestä, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön.

12. Suojaa eläimiltä. Eläimet voivat pureskella virtajohtoja.

13. Käytä laitteen puhdistamiseen pehmeää, kuivaa liinaa. Älä käytä liuottimia tai bensiinipohjaisia tuotteita. Voimakkaiden tahrojen poistamiseksi voit käyttää laimeaan pesuaineeseen kostutettua liinaa.

14. Toimittaja ei ole vastuussa vahingoista tai kadonneista tiedoista, jotka johtuvat toimintahäiriöistä, väärinkäytöstä, laitteen muutoksista tai paristojen vaihdosta.

15. Älä katkaise yhteyttä, kun laite alustaa tai siirtää tiedostoja. Muussa tapauksessa tiedot voivat vioittua tai kadota.

16. Jos laitteessa on USB-toistotoiminto, USB-muistitikku on kytkettävä suoraan laitteeseen. Älä käytä USB-jatkojohtoa, koska se voi aiheuttaa häiriöitä ja johtaa tietojen menettämiseen.

17. Arvokilpi on merkitty laitteen pohjaan tai takapaneeliin.

18. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on fyysisiä, aistinvaraisia tai henkisiä häiriöitä tai joilla ei ole kokemusta tai tietoa, jollei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole antanut heille ohjeita laitteen käytöstä.

19. Tämä tuote on tarkoitettu yksityiskäyttöön, ei kaupalliseen tai teolliseen käyttöön.

20. Varmista, että yksikkö on säädetty vakaaseen asentoon. Takuu ei kata vahinkoja, jotka aiheutuvat tuotteen käytöstä epävakaassa asennossa, tärinästä tai iskuista tai tässä käyttöoppaassa olevien varoitusten tai varotoimien noudattamatta jättämisestä.
21. Älä koskaan poista laitteen koteloa.
22. Älä koskaan aseta laitetta muiden sähkölaitteiden päälle.
23. Pidä muovipussit poissa lasten ulottuvilta.
24. Käytä vain valmistajan määrittelemiä lisäosia/lisävarusteita.
25. Jätä huolto pätevän huoltohenkilön suoritettavaksi. Huoltoa tarvitaan, kun laite on jotenkin vaurioitunut, esimerkiksi virtajohto tai pistoke on vaurioitunut, nestettä on roiskunut tai esineitä on pudonnut laitteeseen, laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti tai se on pudonnut.
26. Pitkäaikainen altistuminen musiikkisoittimien voimakkaille äänille voi johtaa tilapäiseen tai pysyvään kuulonmenetykseen.

27. Jos tuotteen mukana tulee virtajohto ja vaihtovirtaverkkolaite:

28. Jos ilmenee ongelmia, irrota vaihtovirtajohto ja ota yhteys pätevään henkilöstöön.

29. Älä astu verkkolaitteen päälle tai jätä sitä puristuksiin. Ole erittäin varovainen, erityisesti pistokkeiden ja kaapelin ulostulokohdan lähellä. Älä laita raskaita esineitä verkkolaitteen päälle, ne voivat vaurioittaa sitä. Pidä laite kokonaisuudessaan poissa lasten ulottuvilta! Virtajohdolla leikkiessään he voivat loukkaantua vakavasti.
30. Irrota laitteen virtajohto ukkosmyrskyn aikana tai kun sitä ei käytetä pitkään aikaan.
31. Pistorasian tulee sijaita lähellä laitetta ja siihen tulee päästä helposti käsiksi.
32. Älä ylikuormita pistorasioita tai jatkojohtoja. Ylikuormitus saattaa aiheuttaa tulipalon tai sähköiskun.

33. Luokan 1 mukaiset laitteet on kytkettävä suojamaadoitettuun pistorasiaan.

34. Luokan 2 mukaiset laitteet eivät vaadi maadoitettua liitäntää.

35. Pidä aina kiinni pistokkeesta, kun vedät sen irti pistorasiasta. Älä vedä virtajohdosta. Se voi aiheuttaa oikosulun.

36. Älä käytä vaurioitunutta virtajohtoa tai pistoketta tai löysää pistorasiaa. Ne saattavat aiheuttaa sähköiskun.

37. Jos tuote tai sen mukana tuleva kaukosäädin sisältää nappiparistoja:

Varoitus:

• "Älä niele paristoja. Kemiallisen palovamman vaara" tai vastaava.
  [Mukana toimitettu kauko-ohjain] Tämä tuote sisältää nappipariston. Jos nappiparisto niellään, se voi aiheuttaa vakavia sisäisiä palovammoja jo kahdessa tunnissa, ja voi johtaa kuolemaan.
• Pidä sekä uudet että vanhat paristot ja akut poissa lasten ulottuvilta.
• Jos paristolokero ei sulkeudu kunnolla, lopeta tuotteen käyttö ja pidä tuote poissa lasten ulottuvilta.

• Jos epäilet, että paristoja tai akkuja on nielty tai työnnetty johonkin kehon aukkoon, hakeudu välittömästi lääkäriin.

• Huomio paristojen tai akkujen käytöstä:

Räjähdysvaara, jos paristo tai akku asetetaan väärin. Vaihda vain samanlaiseen tai vastaavan tyyppiseen.
- Paristoa tai akkua ei saa altistaa korkeille tai matalille äärilämpötiloille tai matalalle ilmanpaineelle suurissa korkeuksissa käytön, varastoinnin tai kuljetuksen aikana.
- Pariston tai akun vaihtaminen väärän tyyppiseen voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen.
- Paristojen tai akkujen hävittäminen tuleen tai kuumaan uuniin tai paristojen tai akkujen mekaaninen murskaaminen tai leikkaaminen voi johtaa räjähdykseen.

• Paristojen tai akkujen jättäminen erittäin kuumaan ympäristöön voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen.
• Paristojen tai akkujen altistaminen erittäin matalalle ilmanpaineelle voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen.
• Ympäristönsuojeluun liittyvät asiat on huomioitava paristojen ja akkujen hävittämisessä.

ASENTAMINEN

• Pura kaikki osat pakkauksesta ja poista suojamateriaalit.
• Älä yhdistä laitetta sähkövirtaan ennen kuin tarkistat jännitteen ja ennen kuin kaikki liitännät on tehty.

* Nämä ohjeet koskevat ainoastaan tuotteita, joissa käytetään virtajohtoa tai AC-verkkolaitetta.

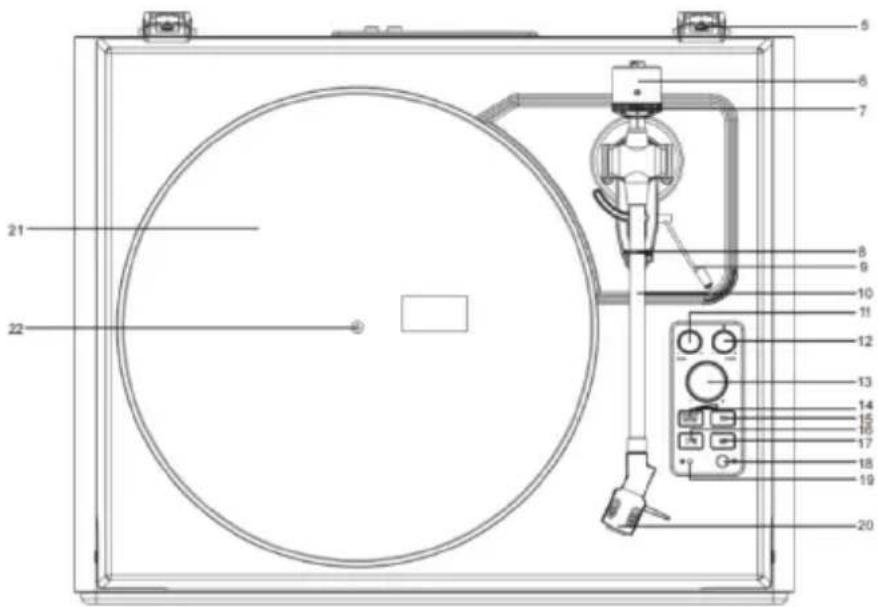

Tuotteen kuvaus

1. DC-tuloliitäntä
2. Phono- ja linjalähtökytkin
3. AUX IN -liitäntä
4. Phono- ja Aux-lähtöliitännät
5. Kannen sarana
6. Vastapaino
7. Neulapainon säädin
8. Äänivarren pidike
9. Äänivarren nostovipu
10. Äänivarsi

11. Äänensävyn säädin

12. Äänenkorkeuden säätö

13. Äänenvoimakkuuden säädin
14. PÄÄLLE/POIS PÄÄLTÄ/toiminto-painike
15. 33 1/3 rpm - nopeuspainike
16. KÄYNNISTYS / PYSÄYTYS-painike
17. 45 rpm - nopeuspainike
18. Kuulokeliitäntä
19. Merkkivalo
20. Neulaäänirasia
21. Levylautanen
22. Levysoittimen varsi

Mukana toimitetut tuotteet

Tarkista pakkauksen sisältö ennen levysoittimen asentamista ja varmista, että kaikki alla olevat osat sisältyvät toimitukseen, ja että niissä ei ole näkyviä vaurioita. Säilytä alkuperäiset pakkausmateriaalit vaihtoa tai palautusta varten.

1. Levysoitin
2. Virtasovitin
3. Levysoittimen kansi
4. Liukumista estävä matto
5. Levylautanen hihnalla

6. Vastapaino

7. Äänirasian kohdistussabluuna

8. 45 kierr./min sovitin

9. Käyttöopas

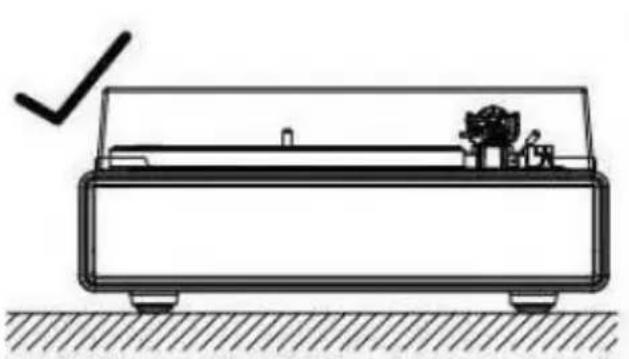

Levysoittimen asennus

. Asenna levysoitin tasaiselle pinnalle.
. Jotta vältetään tärinä ja akustinen paine, älä asenna levysoitinta esim. kaiuttimien viereen.
. Radion kohina saattaa vaikuttaa levysoittimen toimintaan, jos radio asetetaan levysoittimen viereen. Yritä pitää levysoitin tämän vuoksi kaukana radioista.
. Jos levysoitin on lähellä laitteita (matkapuhelin jne.), jotka lähettävät voimakkaita radioaaltoja, nämä saattavat aiheuttaa häiriöitä.

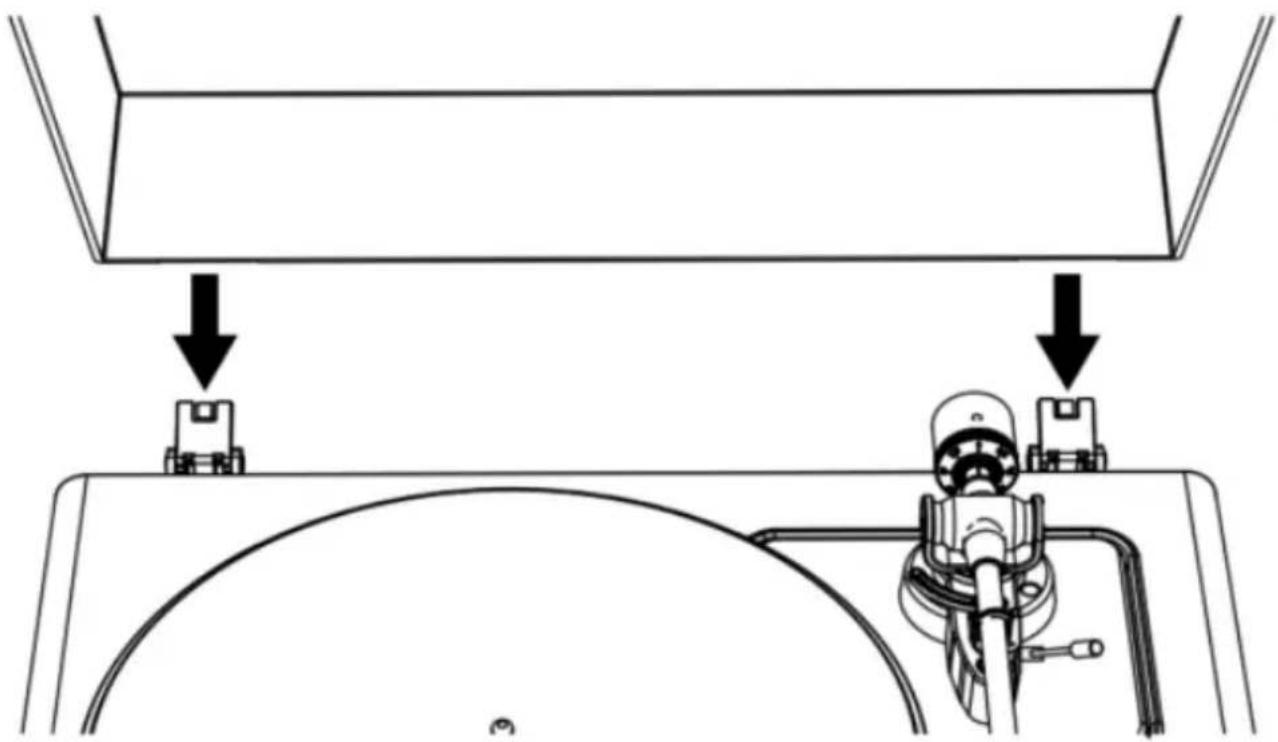

Aseta kannen saranapaikat levysoittimen saranapidikkeisiin.

Levylautasen ja hihnan asettaminen

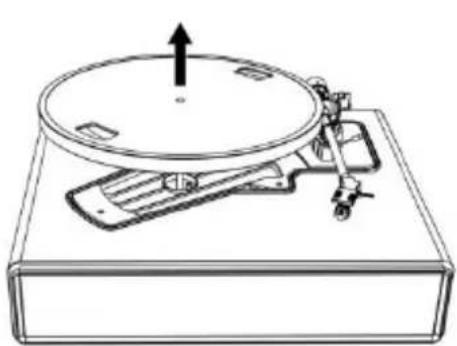

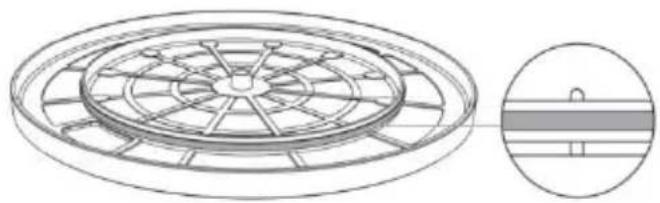

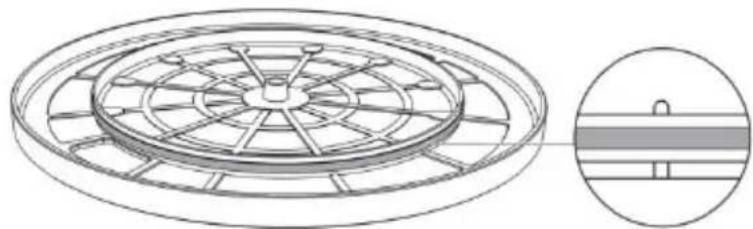

1. Käännä levylautanen ympäri ja tarkasta hihnan asento.

Varmista, että vetohihna on ympyrän keskikohdan ympärillä. Ympyrässä liian korkealla tai matalalla oleva vetohihna saattaa aiheuttaa vetohihnan irtoamisen tai epävakaan nopeuden.

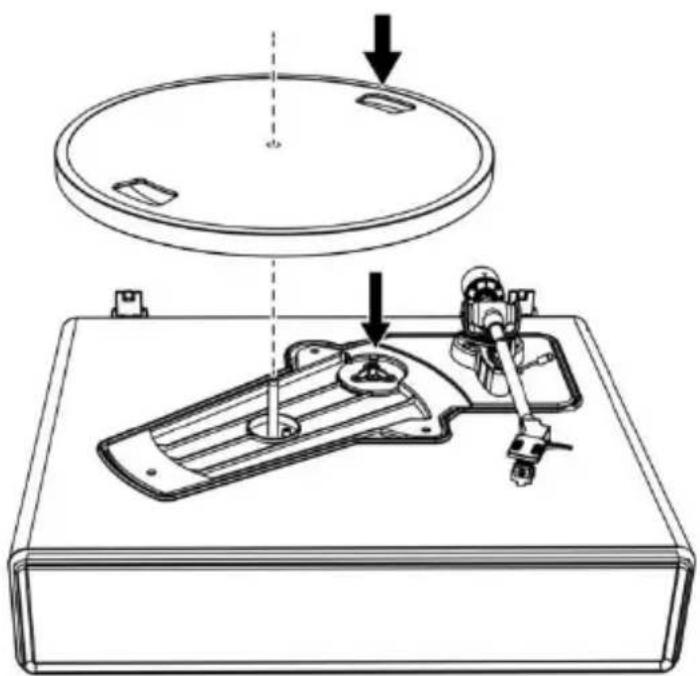

1. Aseta levylautanen keskitappiin.

Varmista, että levylautanen on täysin paikoillaan keskitapissa.

1. Aseta hihna moottorin hihnapyörään.

Opening Platter Spindle Motor Pulley

EN	FI
Opening	Avaaminen
Spindle	Keskitappi
Platter	Levylautanen
Motor Pulley	Moottorin hihnapyörä

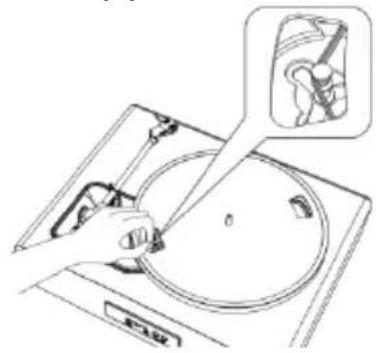

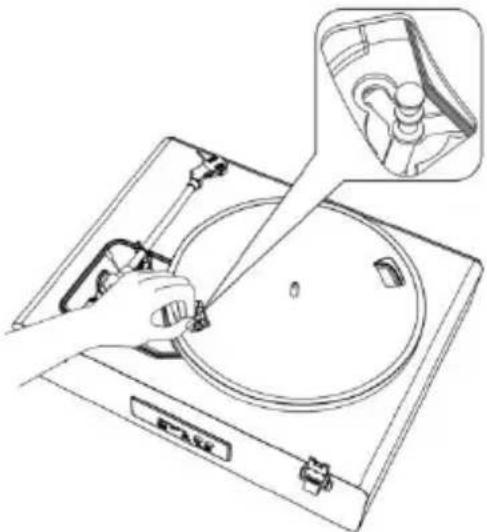

Kohdista yksi levylautasen aukoista moottorin hihnapyörän kanssa ja aseta hihna moottorin hihnapyörään vetämällä hihnaan liitetyn punaisen nauhan molemmista päistä kuvan mukaisesti. Ole huolellinen, jotta hihna ei kierry, kun teet tämän.

EN	FI
Hook	Koukku
Motor pulley	Moottorin hihnapyörä
Belt	Hihna
Straight	Suora
Twisted	Kiertynyt
Wrong location	Väärä paikka

1. Irrota punainen nauha hihnasta.

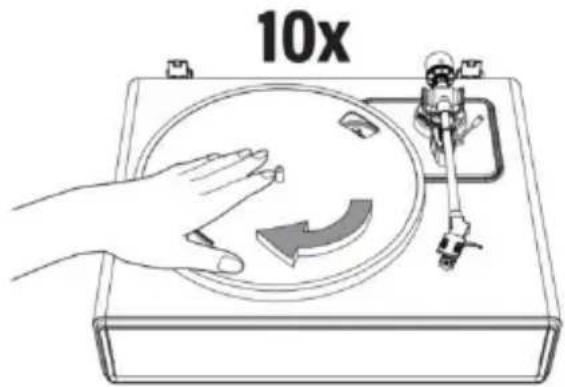

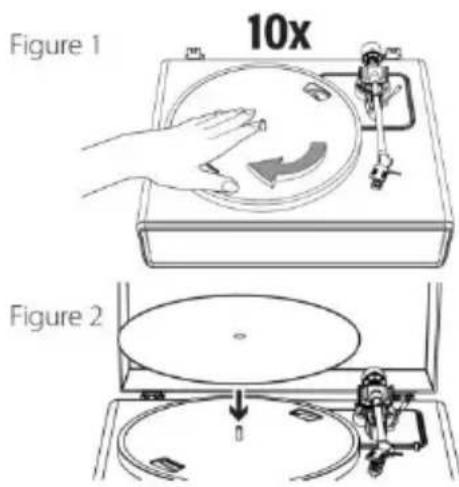

1. Kierrä levylautasta hitaasti käsin kymmenen kertaa myötäpäivään (kuva 1).
2. Tämä vaihe nollaa automaattisen mekanismin ja poistaa hihnan kiertymät sekä varmistaa, että hihna kulkee tasaisesti levylautasen alapuolisella kehällä.

1. Aseta liukuestematto levylautasen päälle. Varmista, että maton logo on kohdistettu ylöspäin (kuva 2).

EN	FI
Figure 1	Kuva 1
Figure 2	Kuva 2

Äänirasian neulapainon säätö

Mukana toimitettu vastapaino soveltuu äänirasioille, joiden paino on 3,0–6,0 g.

EN	FI
Counterweight	Vastapaino
Tracking Force Dial	Neulapainon säädin
Center Line	Keskilinja

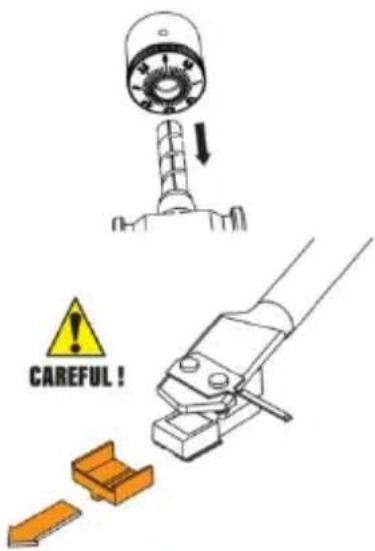

1. Työnnä vastapainoa varovasti kiertämällä äänivarren takaosaan (säädin kohti levysoittimen etuosaa).
2. Irrota suoja vetämällä sitä suoraan eteenpäin.

HUOMAA: Jos kohdistat voimaa alaspäin, neula saattaa irrota rasiasta.

Äänenvoimakkuus on hyvin pieni, jos neula on irronnut tai on irtoamassa, joten kiinnitä neula takaisin Neulan vaihtaminen -kohdan ohjeiden avulla.

CAREFUL!

EN	FI
CAREFUL!	OLE HUOLELLINEN!

1. Irrota side ja vapauta äänivarren lukitus.

2. Laske äänivarren nostovipu ja aseta äänirasia äänivarren tuen ja levylautasen väliseen tilaan.

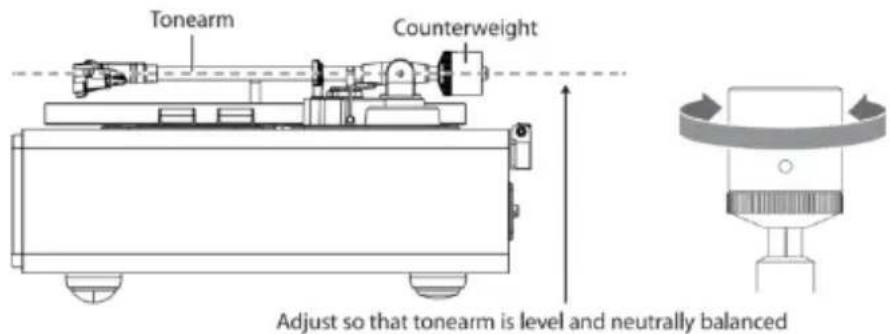

3. Pyöritä varovasti vastapainoa, kunnes äänivarsi on neutraalissa tasapainossa. Äänivarren pitäisi palautua tähän tasapainoasentoon, jos sitä nostetaan tai lasketaan. Tämä säätö on tehtävä huolellisesti.

EN	FI
Tonearm	Äänivarsi
Counterweight	Vastapaino
Adjust so that tonearm is level and neutrally balanced	Säädä äänivartta niin, että se on tasoissa ja neutraalissa tasapainossa

1. Kun äänivarsi on tasapainotettu oikein, palauta se takaisin tukeen. Käännä neulapainon säädintä varoen neulapainoa liikuttamatta, kunnes nolla on äänivarren takaosassa olevan mustan linjan kohdalla. Varmista, että äänivarsi on edelleen tasapainossa.

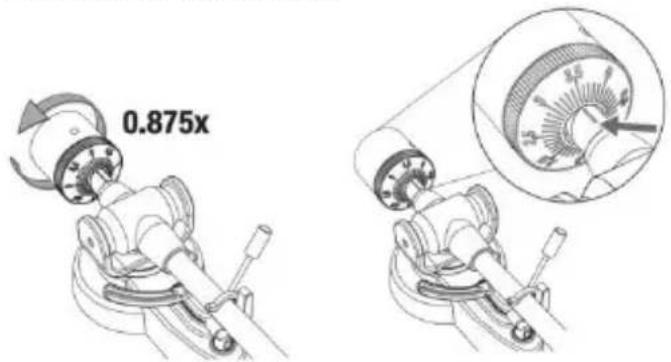

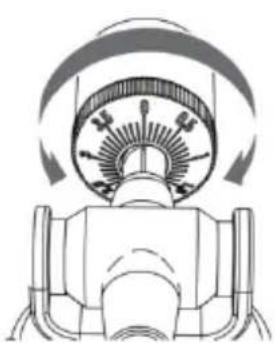

1. Pyöritä neulapainoa ja neulapainon säädintä yhdessä vastapäivään (edestäpäin katsottuna) neulapainon säätämiseksi äänirasian valmistajan suositusten mukaan.

0.875x

Huomaa: Jokainen asteikon merkki vastaa 0,1 g. Tehtaalla asennetun äänirasian neulapaino on 3,5 g ± 0,5 g. Kierrä varoen neulapainon säädintä. Pysäytä, kun "3,5" on keskitetty äänivarren päällä olevan mustan viivan kohdalle.

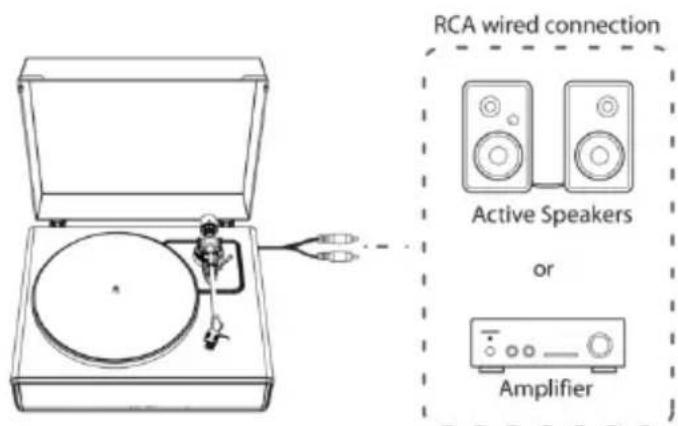

Liittäminen ulkoiseen kaiuttimeen RCA-äänijohdon avulla

Tämä levysoitin sisältää neljä sisäistä kaiutinta ja sisäisen phono-vahvistimen.

Jos haluat käyttää omaa vahvistinta tai kaiuttimia, noudata alla olevia ohjeita:

EN	FI
RCA wired connection	Langallinen RCA-liitäntä
Active Speakers	Aktiivikaiuttimet
or	tai
Amplifier	Vahvistin

HUOMAA: Suosittelemme asettamaan levysoittimen äänenvoimakkuuden vähimmäistasolle parhaan äänen saavuttamiseksi. Tällöin levysoittimen ääni toistetaan oman vahvistimesi tai omien kaiuttimiesi jne. kautta.

1. Esivahvistimen valintakytkimen asettaminen

Tässä tuotteessa on sisäinen phono-vahvistintoiminto. Voit käyttää tuotetta, vaikka sinulla ei ole phono-vahvistinta tai liitettyä laitteistoa sisäisellä phono-vahvistimella.

Aseta lähtö esivahvistimen valitsimella alla näytetyllä tavalla.

Käytössä oleva liitettävä laitteisto	Esivahvistimen valintakytkimen asento	RCA-äänijohdon liitäntäkohta
Laite, jossa on phono-tulo	PHONO	Phono-tuloliitin ja liitettävän laitteen maadoitusliitäntä (maatto)
Laite ilman phono-tuloa	LINJA	Liitettävän laitteiston AUX- tai linjatuloliitäntä

HUOMAA: RCA-liitäntöjä ei ole suunniteltu liitettäviksi suoraan passiivisiin tai virroittamattomiin kaiuttimiin LINE-tilassa. Jos passiivikaiuttimet liitetään, ääntä ei kuulu.

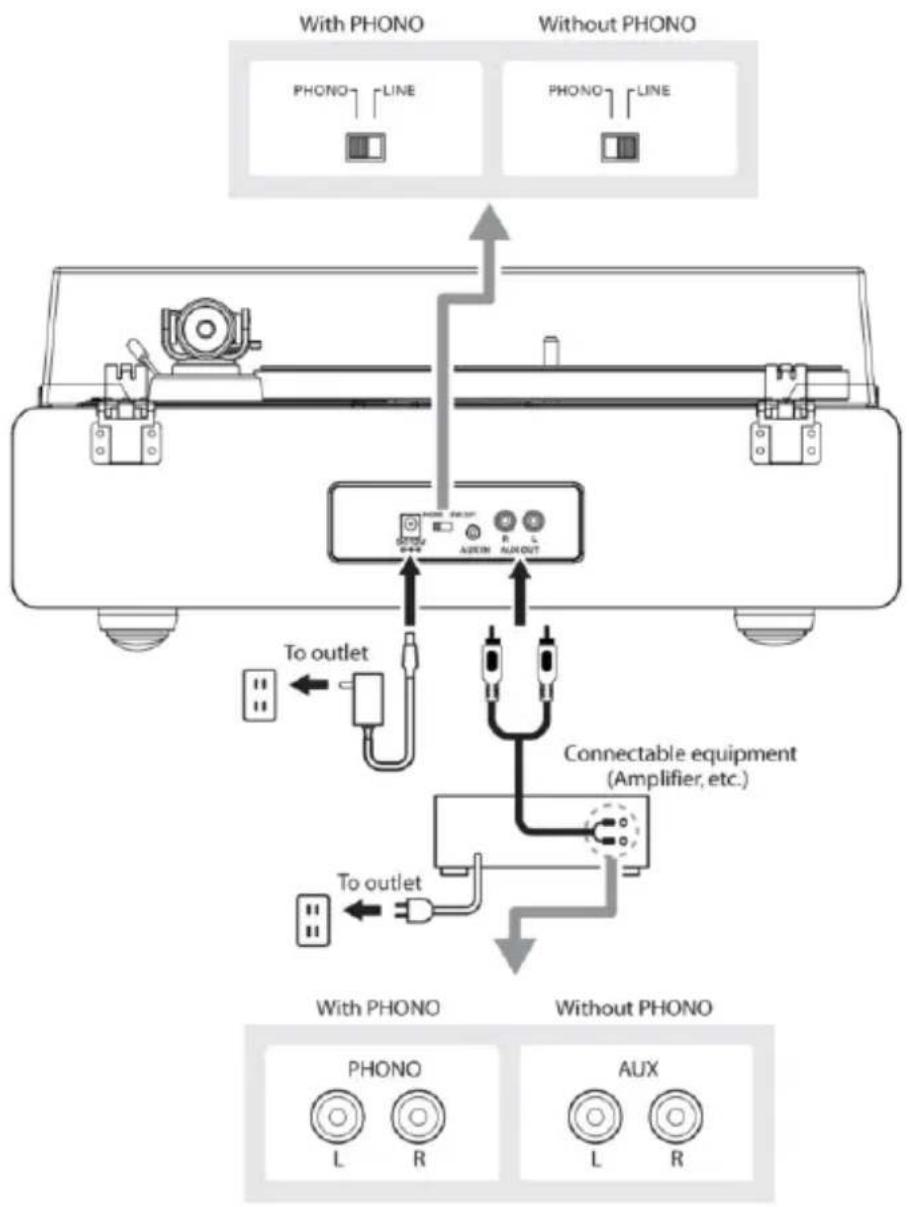

2. Liittäminen laitteeseen

Kohdista esivahvistimen valintakytkimen asetukset ja liitä RCA-äänijohto tuloliitäntään, joka on yhteensopiva käyttämäsi liitetyn laitteiston kanssa (vahvistin, aktiivikaiuttimet jne.).

- RCA-äänijohdon punainen liitäntä on oikealle (O) kanavalle ja valkoinen liitäntä on vasemmalle (V) kanavalle.

EN	FI
With PHONO	PHONO-liitännällä
Without PHONO	Ilman PHONO-liitäntää
PHONO	PHONO
LINE	LINJA
TO outlet	Pistorasiaan
Connectable equipment (Amplifier, etc.)	Liitettävä laitteisto (vahvistin jne.)
To outlet	Pistorasiaan
With PHONO	PHONO-liitännällä
Without PHONO	Ilman PHONO-liitäntää
PHONO	PHONO
AUX	AUX

Verkkovirtaliitäntä

1. Aseta verkkovirtasovittimen DC-pistoke levysoittimen takana olevaan DC-tuloliitäntään.
2. Liitä verkkovirtasovitin tavalliseen pistorasiaan.

HUOMAA: Älä liitä verkkovirtasovitinta virtapistorasiaan ennen levysoittimen kokoamista. Tarkista uudelleen kaikki liitännät ennen levysoittimen virran päälle kytkemistä, jotta voit olla varma, että ne ovat oikeat ja tiukat. Sammuta levysoitin aina ennen verkkovirran liittämistä tai irrottamista.

Virranhallintatoiminto

Levysoitin sammuu automaattisesti 20 minuutin kuluttua, jos mitään sen toimintoja ei käytetä.

Merkkivalo sammuu.

Voit jatkaa käyttöä painamalla virtapainiketta uudelleen.

Levyn toistaminen

1. Ennen levyn toistamista

1.1. Irrota suoja vetämällä sitä suoraan eteenpäin.

HUOMAA: Jos kohdistat voimaa alaspäin, neula saattaa irrota rasiasta. Äänenvoimakkuus on hyvin pieni, jos neula on irronnut tai on irtoamassa, joten kiinnitä neula takaisin Neulan vaihtaminen -kohdan ohjeiden avulla.

CAREFUL! Protector

EN	FI
CAREFUL!	OLE HUOLELLINEN!
Protector	Suoja

1.2. Aseta levy huopamatolle niin, että keskireikä on kohdistettu keskitapin kanssa.

2. Levysoitintoiminto

Aseta vahvistimen ja kaiuttimien ääni ensin riittävän pienelle.

2.1. Liitä mukana toimitettu virtasovitin levysoittimeen ja paina mode -painiketta. Levysoitin kytkeytyy päälle. Merkkivalo palaa punaisena.
2.2. Poista neulan suojus neulasta.
2.3. Aseta äänilevy liukuestematolle.
2.4. Vaihda levytyypin mukaisesti nopeuden 33 ja 45 rpm välillä painamalla nopeuden valitsinta.
2.5. Paina kerran Käynnistä/pysäytä-painiketta ja soitin toistaa levyn tai keskeyttää toiston.
2.6. Avaa äänivarren pidikkeen lukitus ja aseta äänivarren nostovipu yläasentoon.
2.7. Aseta äänivarsi haluttuun kohtaan (raitaan) levyllä.
2.8. Laske äänivarsi varoen levylle asettamalla äänivarren nostovipu ala-asentoon.
2.9. Kasvata levysoittimen äänenvoimakkuutta tarpeen mukaan.
2.10. Kun olet lopettanut levyn toiston, nosta äänivarsi, palauta se pidikkeeseen ja sammuta levysoitin painamalla pitkään Mode -painiketta.

3. Äänenkorkeuden säätö

3.1. Levylautasen nopeutta voidaan kasvattaa tai vähentää noin 10 % kiertämällä äänenkorkeuden säätönuppia.
3.2. Voit kasvattaa nopeutta kääntämällä äänenkorkeuden säätönuppia myötäpäivään.
3.3. Voit vähentää nopeutta kääntämällä äänenkorkeuden säätönuppia vastapäivään.

4. Äänensävyn säädin

4.1. Levysoittimen äänensävyä voidaan säätää kiertämällä äänensävyn säätönuppia.
4.2. Voit säätää kirkkaamman äänen kääntämällä äänensävyn säätönuppia myötäpäivään.
4.3. Voit säätää syvemmän äänen kääntämällä äänensävyn säätönuppia vastapäivään.

HUOMAA:

1. Jos hiljainen taukoaika kappaleiden välillä on pidempi kuin kolme minuuttia, levylautanen lopettaa pyörimisen automaattisesti levyn vaurioitumisen estämiseksi. Merkkivalo palaa punaisena. Voit jatkaa toimintaa painamalla Käynnistä-painiketta.
2. Jos huopamatto likaantuu, se voi naarmuttaa levyä helposti, joten irrota huopamatto ajoittain ja pyyhi pöly pois.
3. Voit estää levyn naarmuuntumisen tai vääntymisen poistamalla sen käytön jälkeen.
4. Älä käytä levyn vakautinta.

AUX IN -käyttö

Tässä levysoittimessa on ulkoisen äänisignaalin tuloliitäntä ulkoisten äänilaitteiden, kuten MP3- tai CD-soittimien ja vanhempien muiden kuin telakoitavien iPod-laitteiden liittämistä varten, joten voit toistaa ulkoisen lähteen levysoittimen kaiuttimien kautta.

1. Käytä äänijohtoa (ei sisälly toimitukseen), jossa on 3,5 mm:n stereoliitin kaapelin molemmissa päissä.
2. Kytke johdon toinen pää levysoittimen AUX-IN-liitäntään ja toinen pää äänilaitteen linjalähtöliitäntään.
3. Kytke levysoitin ja äänilaite päälle. Levysoittimen merkkivalo palaa punaisena.
4. Paina MODE -painiketta uudelleen, levysoittimen merkkivalo syttyy vihreänä. Levysoitin on AUX-IN-tilassa.
5. Voit säätää äänenvoimakkuutta levysoittimen kautta. Voit käyttää kaikkia ulkoisen laitteen toimintoja normaalisti.

HUOMAA:

1. Varmista, että äänivarsi on lukittu tukevasti vaurioiden välttämiseksi.
2. Kun olet valmis, älä unohda sammuttaa levysoitinta ja ulkoista laitetta.

Bluetooth-käyttö

1. Liitä mukana toimitettu virtasovitin ja paina mode -painiketta, merkkivalo syttyy punaisena.
2. Kytke Bluetooth-tila painamalla mode -painiketta kahdesti. Merkkivalo syttyy sinisenä ja vilkkuu nopeasti. Levysoittimesta kuuluu aktivointiääni.
3. Kytke medialaitteesi Bluetooth-ominaisuus päälle ja etsi sekä valitse laite Lenco LS-430/Lenco LS-440, jotta voit muodostaa medialaitteesta ja levysoittimesta laiteparin.
4. Kun medialaitteesi on yhdistetty onnistuneesti levysoittimeen, levysoitin toistaa lyhyen vahvistusäänen.
5. Toista ja suoratoista musiikkia medialaitteestasi levysoittimeen. Merkkivalo palaa nyt tasaisesti.

Huomaa: Bluetooth-versio: 5.0

"Tässä tuotteessa on Bluetooth-vastaanottotoiminto, sillä ei voi lähettää Bluetooth-ääntä: tämä tarkoittaa, että voit vastaanottaa langattomasti Bluetooth-äänisignaalin ulkoisesta lähteestä, kuten älypuhelimesta."

Kunnossapito

Levysoittimen runko

• Kun levysoittimen kotelo on likainen tai pölyinen, irrota ensin verkkovirtasovitin ja pyyhi sitten kaikki lika ja pöly pehmeällä kuivalla liinalla.
• Älä käytä bensiiniä, ohentimia, jne.
• Kun säilytät tuotetta pitkään, irrota verkkovirtasovitin pistorasiasta ja kääri tuote muoviin; älä anna sen altistua kosteudelle; vetohihna tulee irrottaa epätasaisen venymisen estämiseksi.

Neulan kärki

• Jos neulan kärkeen tarttuu likaa ja rasvaa, puhdista se kaupasta ostettavalla harjalla.
• Suosittelemme käyttämään neulan puhdistajaa (ei sisälly toimitukseen), jos neulan kärki on erittäin likainen. Puhdista neulan kärki liikuttamalla harjaa takaa neulan kärjen eteen.

Suosittelemme vaihtamaan neulan 400 käyttötunnin jälkeen.

Neulan poistaminen

• Äänenlaadun heikentymisen lisäksi äänilevyt voivat myös vaurioitua äänirasian neulan kärjen kulumisen seurauksena.
• Muista irrottaa tuotteen verkkovirtasovitin pistorasiasta.
• Kun vaihdat kärkeä, pidä tiukasti kiinni pään kuoresta ja äänirasian kotelosta. Kierrä kärjen etuosaa eteenpäin ja alas suuntautuvalla liikkeellä.

Uuden vaihtoneulan asentaminen

1. Kiinnitä uusi vaihtoneula äänirasiaan.

1. Nosta neulaa ylös, kunnes kuulet napsahduksen.

1. Varmista, että pään kuoren ja neularasian välillä ei ole rakoa.

• Hihna on kulutusosa. Vaihda hihna, jos toistonopeus hidastuu tai pyöriminen on epäsäännöllistä. Suosittelemme vaihtamaan hihnan kerran vuodessa.
• Varmista ennen hihnan vaihtamista, että irrotat tuotteen verkkovirtasovittimen pistorasiasta.

2. Irrota hihna moottorin hihnapyörästä.

1. Irrota päälevylautanen ja tämän jälkeen vanha hihna.

1. Käännä levylautanen ympäri ja näet nostetun ympyrän. Kierrä uusi hihna keskiympyrälle.

1. Kiinnitä levylautanen.

Kohdista yksi aukoista messinginvärisen moottorin hihnapyörän kanssa.

1. Aseta hihna messinginväriseen moottorin hihnapyörään Tartu vaiheessa 4 kiinnitettyyn hihnaan, vedä sitä ja aseta se messinkiselle moottorin hihnapyörälle.

1. Kierrä levylautasta hitaasti käsin kymmenen kertaa myötäpäivään nuolen osoittamaan suuntaan, kuten alla.

10x

Levysoittimen siirtäminen

Käytä tuotteen alkuperäisiä pakkausmateriaaleja ja kääri levysoitin käänteisessä järjestyksessä verrattuna pakkauksesta purkamiseen. Jos sinulla ei ole pakkausmateriaaleja, toimi seuraavasti:

• Kun verkkovirtasovitin on irrotettu pistorasiasta, irrota huopamatto ja levylautanen; kääri ne niin, että ne eivät vaurioidu.
  • Kiinnitä suoja äänirasiaan.
• Sido äänivarsi narulla tai vastaavalla tukeen, jotta se ei irtoa.
• Kääri levysoittimen kotelo paperiin tai pehmeään liinaan, jotta se ei vaurioidu.

Vianmääritys

Ongelma	Ratkaisu
Levylautanen ei pyöri.	Onko verkkovirtasovitin liitetty pistorasiaan?- Liitä verkkovirtasovitin pistorasiaan.Mikä on merkkivalon tila?- Merkkivalo on vihreä. Tämä tarkoittaa, että levysoitin on AUX IN -tilassa. Paina mode -painiketta kahdesti vaihtaaksesi levylautanen-tilaan.- Merkkivalo on sininen. Tämä tarkoittaa, että levysoitin on Bluetooth-tilassa. Paina mode -painiketta kerran vaihtaaksesi levylautanen-tilaan.- Punainen merkkivalo kuvaa levylautanen-tilaa.Onko hihna liukunut levylautaselta?- Aseta hihna oikein levylautaseen.Onoko hihna asetettu moottorin hihnapyörälle?- Tarkasta, että hihna on asetettu moottorin hihnapyörälle (messinginvärinen) oikein.Onko hihna vaurioitunut?- Vaihda se uuteen hihnaan.
Levylautanen pyörii, mutta levysoittimesta ei kuulu ääntä?	Onko neula vaurioitunut?- Tarkista neula ja vaihda se tarvittaessa. Suosittelemme vaihtamaan neulan 400 käyttötunnin jälkeen.Onko neula asetettu oikein äänirasiaan?- Tarkista äänirasia ja säädä sitä tarvittaessa.
Neula hyppii.	Onko levy vääntynyt?- Tarkista levy.Onko levy naarmuuntunut?- Tarkista levy.Onko neulan paine oikea?- Säädä neulapainoa kohdan "Äänirasian neulapainon säätö" avulla.
Levysoitin toistaa "ulvovaa" ääntä.	Kohdistuuko laitteeseen kohtuutonta tärinää lattiasta, seinäpinnoista tai lähellä olevista kaiuttimista?- Vähennä laitteeseen kohdistuvaa tärinää tai asenna laite pinnalle, johon ei kohdistu tärinää.Onko laite asennettu epävakaalle pinnalle?- Tarkasta, onko laitteen asennuspinta soveltuva.
Levyn toiston aikana kuuluu häiriöitä.	• Onko neulan kärjessä pölyä?- Jos neulan kärkeen on tarttunut pölyä, puhdista se kaupoissa myytävällä harjalla.
Levyn ääni toistuu liian nopeasti tai hitaasti.	• Onko laitteen nopeusasetukset oikeat?- Valitse oikea nopeus toistettavan levytyypin mukaan.
Toistonopeus hidastuu tai pyöriminen on epäsäännöllistä.	• Onko hihna venynyt?- Vaihda uusi hihna.• Onko hihna asennettu oikein?- Aseta hihna kohdan "Levylautasen ja hihnan asettaminen" avulla.

Tekniset tiedot Levysoitin

Virtalähde	Vaihtovirta 100–240 V, tasavirtalähtö 12 V, 1 500 mA
Virrankulutus	35 W
Levylautasen pyörimisnopeus	33 1/3, 45 rpm
Ulostuloteho (RMS)	40 W Bluetooth-tilassa
Kaiuttimien luokitus	2 x 15 W + 2 x 10 W
Mitat (PxLxK)	440 x 370 x 192 mm (17,32" x 14,57" x 7,56") (kansi suljettuna), 400 x 425 x 462 mm (15,75" x 16,73" x 18,19") (kansi auki)
Paino	6,05 kg (13,3 lb)

Neula

Malli	Audio-Technica AT3600
Taajuusvaste	20 Hz – 20 kHz
Kanavatasapaino	< 2,5 dB
Kanavaerotus	>18 dB
Lähtöjännite	2,5 mV
Suositeltu kuormitusimpedanssi	47 kΩ
Vahvistimen liitäntä	MM (liikkuva magneetti) – tulo
Suositeltu neulapaino	3,5 ± 0,5 g
Paino	5,1 g (0,18 unssia)

Huomaa: Suunnittelu ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Verkkolaitesovitin

Valmistaja: BRIGHTPOWER OPTOELECTRONIC TECHNOLOGY CO., LTD

Mallinumero: SW1201500-NM

Käytä vain käyttöohjeissa lueteltuja verkkolaitteita

Tiedot	Arvo ja tarkkuus
Valmistajan nimi tai tavaramerkki, kaupparekisteri ja osoite	BRIGHTPOWEROPTOELECTRONICTECHNOLOGY CO., LTD
Mallitunniste	SW1201500-NM
Syöttöjännite	100–240 V
AC-tulon taajuus	50–60 Hz
Lähtöjännite	DC 12 V
Lähtövirta	1 500 mA
Ulostuloteho	18 W
Aktiivitilan keskimääräinen hyötysuhde	85,00 %
Hyötysuhde alhaisella kuormituksella (10 %)	83,20 %
Kuormittamattoman tilan tehonkulutus	0,1 W

1. Takuu

Commaxx B.V. tarjoaa huoltoa ja takuuta Euroopan lainsäädännön mukaisesti, mikä tarkoittaa sitä, että korjausasioissa (sekä takuuaikana että sen jälkeen) sinun tulee ottaa yhteyttä paikalliseen jälleenmyyjään.

Tärkeä huomautus: Korjausta vaativia tuotteita ei voi lähettää suoraan Commaxx B.V.:lle.

Tärkeä huomautus: Takuu raukeaa, jos jokin valtuuttamaton huoltoliike avaa tämän laitteen tai tekee sille toimenpiteitä.

Laite ei sovellu ammattikäyttöön. Kaikki valmistajan antamat takuut evätään, jos laitetta käytetään ammattikäytössä.

2. Vastuuvapauslauseke

Laiteohjelmiston ja/tai laitteistokomponenttien päivityksiä tehdään säännöllisesti. Tästä syystä jotkin tämän oppaan ohjeista, teknisistä tiedoista ja kuvista eivät ehkä vastaa täysin omaa tilannettasi. Kaikki tämän oppaan kuvat ovat vain viitteellisiä, eivätkä ne välttämättä vastaa todellista tilannetta. Tämän käyttöoppaan kuvaukset eivät oikeuta laillisiin oikeuksiin tai vaateisiin.

3. Vanhan laitteen hävittäminen

Tämä symboli ilmaisee, että kyseistä sähkötuotetta, paristoa tai akkua ei saa hävittää muun kotitalousjätteen seassa Euroopan alueella. Varmistaaksesi tuotteen, pariston ja akun oikean jätteenkäsittelyn, hävitä ne sähkölaitteiden tai paristojen ja akkujen hävittämistä koskevien paikallisten lakien mukaisesti. Näin autat säästämään luonnonvaroja ja parantamaan ympäristönsuojelun tasoa sähköjätteiden käsittelyssä ja hävittämisessä (sähkö- ja elektroniikkalaiteromudirektiivi).

4. VAATIMUSTENMUKAISUUSVAKUUTUS

Commaxx vakuuttaa täten, että radiolaitetyypit Lenco LS-430 ja LS-440 ovat on 2014/53/EU mukaisia. EU:n

vaatimustenmukaisuusilmoituksen koko teksti on luettavissa seuraavassa internet-osoitteessa:

https://commaxx-certificates.com/doc/ls-430_doc.pdf

RF-tyyppi : Bluetooth

Taajuusalue : 2 402–2 480 MHz

Virta : < 6 dBm

5. Huolto

Lisätietoa ja tukea saat osoitteesta www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.
