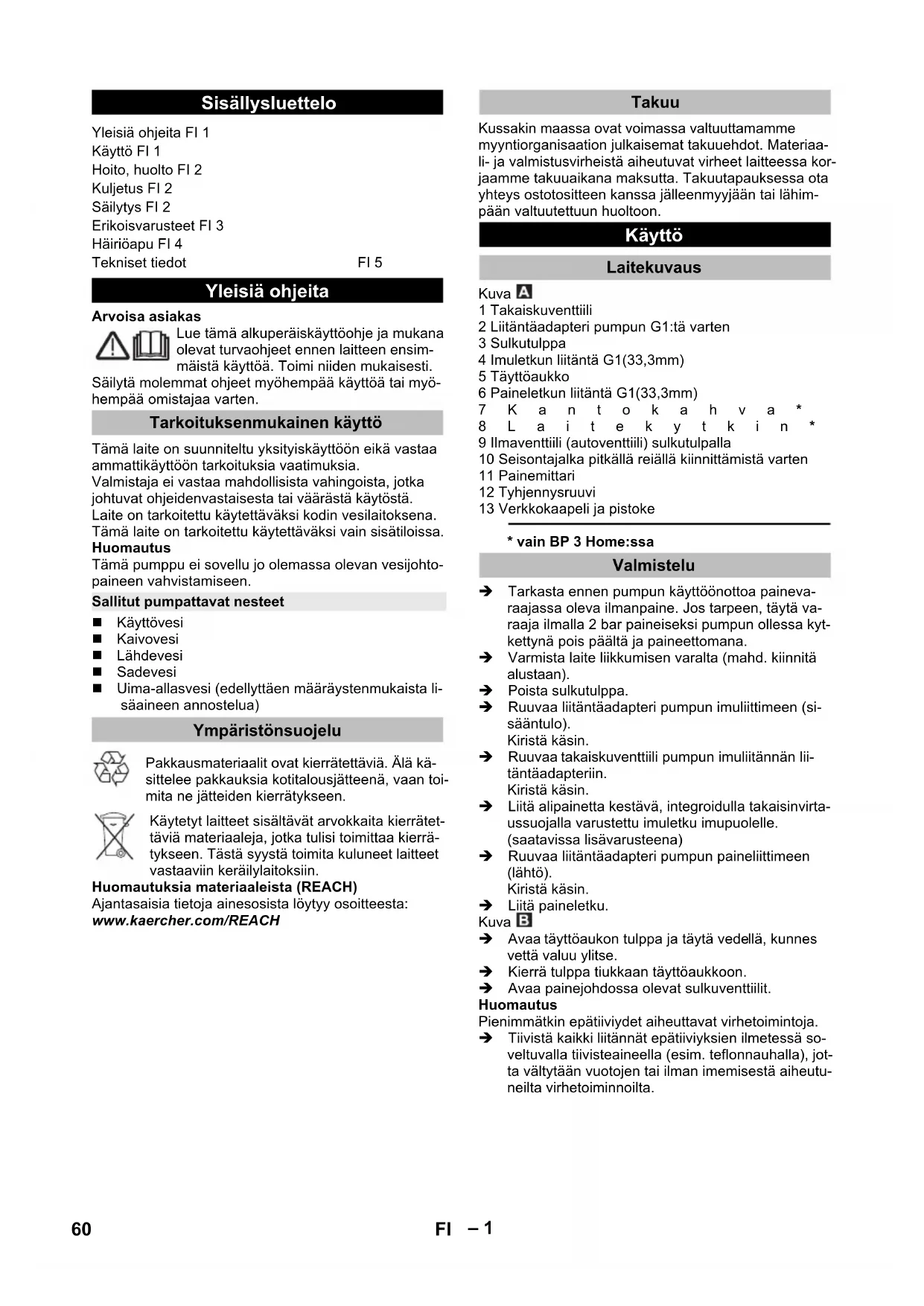

KÄYTTÖOHJE BP 3 Home Kärcher

Yleisiä ohjeita FI 1

Käyttö FI 1

Hoito, huolto FI 2

Kuljetus FI 2

Säilytys FI 2

Erikoisvarusteet FI 3

Häiriöapu Fl 4

Tekniset tiedot

F1 5

Yleisiä ohjeita

Arvoisa asiakas

Lue tämä alkuperäiskäyttöohje ja mukana olevat turvaohjeet ennen laitteen ensim-mäistä käyttöä. Toimi niiden mukaisesti.

Säilytä molemmat ohjeet myöhempää käyttöä tai myöhempää omistajaa varten.

Tarkoituksenmukainen käyttö

Tämä laite on suunniteltu yksityiskäyttöön eikä vastaa ammattikäyttöön tarkoituksia vaatimuksia.

Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta tai väärästä käytöstä.

Laite on tarkoitettu käytettäväksi kodin vesilaitoksena.

Tämä laite on tarkoitettu käytettäväksi vain sisätiloissa.

Huomautus

Tämä pumppu ei sovellu jo olemassa olevan vesijohtopaineen vahvistamiseen.

Sallitut pumpattavat nesteet

Käyttövesi

Kaivovesi

Lähdevesi

■ Sadevesi

■ Uima-allasvesi (edellyttäen määräystenmukaista lisääineen annostelua)

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä kä- sittelee pakkauksia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaa- li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor- jaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun huoltoon.

Käyttö

Laitekuvaus

Kuva A

1 Takaiskuventtiili

2 Liitäntäadapteri pumpun G1:tä varten

3 Sulkutulppa

4 Imuletkun liitäntä G1(33,3mm)

5 Täyttöaukko

6 Paineletkun liitäntä G1(33,3mm)

7 K a n t o k a h v a *

8 L a i t e k y t k i n *

9 Ilmaventtiili (autoventtiili) sulkutulpalla

10 Seisontajalka pitkällä reiällä kiinnittämistä varten

11 Painemittari

12 Tyhjennysruuvi

13 Verkkokaapeli ja pistoke

* vain BP 3 Home:ssa

Valmistelu

→ Tarkasta ennen pumpun käyttöönottoa painevaraajassa oleva ilmanpaine. Jos tarpeen, täytä varaaja ilmalla 2 bar paineiseksi pumpun ollessa kyt-kettynä pois päältä ja paineettomana.

→ Varmista laite liikkumisen varalta (mahd. kiinnitä alustaan).

→ Poista sulkutulppa.

→ Ruuvaa liitäntäadapteri pumpun imuliittimeen (si- sääntulo). Kiristä käsin.

→ Ruuvaa takaiskuventtiili pumpun imuliitännän liitäntäadapteriin. Kirstä käsin.

→ Liitä alipainetta kestävä, integroidulla takaisinvirtaussuojalla varustettu imuletku imupuolelle. (saatavissa lisävarusteena)

→ Ruuvaa liitäntäadapteri pumpun paineliittimeen (lähtö). Kirstä käsin.

→ Liitä paineletku.

Kuva B

→ Avaa täyttöaukon tulppa ja täytä vedellä, kunnes vettä valuu ylitse.

→ Kierrä tulppa tiukkaan täyttöaukkoon.

→ Avaa painejohdossa olevat sulkuventtiilit.

Huomautus

Pienimmätkin epätiiviydet aiheuttavat virhetoimintoja.

→ Tiivistä kaikki liitännät epätiiviyksien ilmetessä so-veltuvalla tiivistaineella (esim. teflonnauhalla), jotta vältytään vuotojen tai ilman imemisestä aiheutuneilta virhetoiminnoilta.

Kiinteä asennus

Kiinteässä asennuksessä pumpun voi ruuvata kiinni so-veltuvaan alustapintaan.

→ Ruuvaa seisontajalat soveltuvilla ruuveilla kiinni ta- saiseen pintaan.

Kiinteässä asennuksessa on lisäksi suositeltavaa käytää painepuolella joustavaa komponenttia, kuten esim. joustavaa paineentasausletkua (katso Lisävarusteet).

Sillä on seuraavat edut:

■ Enemmän joustavuutta pystytyksessä asennuk-sessa.
■ Melun väheneminen, koska värähtelyt eivät siirry vesijohtoputkiin.
■ Pumppu käynnistyy pienien vuotojen esiintyessä harvemmin.

Huomautus

Järjestelmän tyhjentämisen ja paineen pois päästämisen yksinkertaistamiseksi, suosittelemme sulkuhanan asentamista pumpun ja painejohdon väliin. (ei sisälly toimitukseen)

Kun pumppua tyhjennetään, veden valuminen painejohdosta voidaan estää sulkemalla sulkuhana.

Käyttö

BP 3 Home:

→ Liitä virtapistoke pistorasiaan.
→ Kytke laite laitekytkimellä päälle.
→ Liitä virtapistoke pistorasiaan.

BP 5 Home:

Huomautus

Pumppu käynnistyy välittömästi. Odota alkuimun ajan, kunnes pumppu pumppaa tasaisesti vettä, sulje sitten painejohdossa olevat sulkuhanat. Kun poiskytkentäpaine on saavutettu, pumppu kytkeytyy pois päältä. Painevaraaja on nyt täynnä, painevesijärjestelmä on käyttövalmiina.

Vedensyötön puuttuessa poiskytkentäpainetta ei saavuteta eikä painekytkin voi kytkeä laitetta pois päältä, Tällöin pumppupäässä oleva vesi kuumenee.

Ylikuumenemisen aiheuttaman pumpun vaurioitumisen välttämiseksi, lämpökytkin katkaisee virransyötön laitteen ylikuumetessa.

Jäähtymisen jälkeen virransyöttö kytkeytyy jälleen päälle.

Huomautus

Jäähdytysaika moottorin uudelleenkäynnistykseen voi olla 150 min.

Suosittelemme kuivakäyntiestimen käyttämistä laitteen varmistamiseksi vedenpuutteen varalta (katso Erikoisvarusteet).

HUOMIO

Järjestelmä on paineen alaisena! (katso paine kohdasta Tekniset tiedot)

Käytön lopetus

BP 3 Home:

→ Kytke laite päälle laitekytkimellä.
→ Vedä virtapistoke irti pistorasiasta.
→ Vedä virtapistoke irti pistorasiasta.

BP 5 Home:

Hoito, huolto

⚠VAARA

Ennen kaikkia hoito- ja huoltotöitä laite on kytkettävä pois päältä ja vedettävä virtapistoke irti.

Hoito

Avaa ja sulje liitetyt sulkuventtiilit paineen alentamiseksi. Järjestelmä on paineeton.

→ jos pumpattavassa on ollut lisääaineita, huuhtele pumppu käytön jälkeen sisältä puhtaalla vedellä.

Huolto

→ Tarkasta puolivuosittain painevaraajassa oleva ilmanpaine. Jos tarpeen, täytä varaaja ilmalla 2 bar paineiseksi pumpun ollessa kytkettynä pois päältä ja paineettomana (pistoke irti pistorasiasta, vesihana avattuna).

Kuva C

Ilmaventtiili on peitteen alla. Kierrä peite irti vastapäivään.

Kuljetus

△VARO

Onnettomuuksien tai vammojen välttämiseksi, huomioi laitetta kuljetettaessa sen paino (katso Tekniset tiedot).

Kuljetus ajoneuvoissa

→ Varmista laite siirtymisen ja kaatumisen varalta.

Säilytys

△VARO

Onnettomuuksien tai vammojen välttämiseksi, huomioi säilytyspaikkaa valittaessa laitteen paino (katso Tekniset tiedot).

Laitteen säilytys

→ Tyhjennä laite ennen varastointia kokonaan.
→ Säilytä laitetta paikassa, jonka lämpötila ei laske nollan alapuolelle.

Erikoisvarusteet

Seuraavassa lueteltujen erikoisvarusteiden kuvat löydät tämän käyttöohjeen sivulta 4.
6.997-343.0 Pump	puesisuodatin, pieni(läpivirtaus maks. 4000 l/h)	Pumppuesisuodatin kaikille tavallisille pumpuille, joissa ei ole integ-roitua suodatinta. Suojaa pumppua suurilta likahiukkasilta ja hiekal-ta. Hienosuodatin voidaan pestä. Pumpuille, joissa on G1 (33,3 mm) liitäntäkierre.
6.997-344.0 Pump	puesisuodatin, suuri(läpivirtaus maks. 6000 l/h)	Pumppuesisuodatin kaikille tavallisille pumpuille, joissa ei ole integ-roitua suodatinta. Suojaa pumppua suurilta likahiukkasilta ja hiekal-ta. Hienosuodatin voidaan pestä. Pumpuille, joissa on G1 (33,3 mm) liitäntäkierre.
6,997-350.0	Imusarja 3,5 m, 3/4"	Täysin liitäntävalmis, vakuuminkestävä spiraaliletku imusuodattimell-la ja takaisinvirtauksen estoventtiillä. Käytettevissä myös imuletkun pidennyksenä. Pumpuille, joissa on G1 (33,3 mm) liitäntäkierre.
6.997-349.0 Imusarja 7,0 m, 3/4"
6.997-348.0	Imuletku 3,5 m, 3/4"	Täysin liitäntävalmis, vakuuminkestävä spiraaliletku kiinnitettäväksi suoraan pumppuihin. Imusarjan pidentämiseen tai käytettäväksi imusuodattimen kanssa. Pumpuille, joissa on G1 (33,3 mm) liitäntä-kierre.
6.997-359.0 Pump	pun liitäntäkappale G1(33,3 mm) sekä takaisku-venttiili	Pumpussa oleva liitin vakuuminkestäville letkuille.Pumpuille, joissa on G1 (33,3 mm) liitäntäkierre ja 3/4" sekä 1" letkut, sisältää hattumutterin, letkukiristimen, tasotiivisteen ja takaiskuvent-tiilin.HUOMIO→ Älä irrota settiin kuuluvaa takaiskuventtiiliä!
6.997-347.0 Vaku	uminkestävä spiraali-letku, metritavara, 25 m, 3/4"	Vakuuminkestävä spiraaliletku. Metritavara leikattavaksi haluttuihin letkupituuksiin. Kun letkuun yhdistetään Kärcher-liittimet ja Kärche-imusuodatin, sitä voidaan käyttää yksilöllisenä imusarjana.
6.997-346.0 Vaku	uminkestävä spiraali-letku, metritavara, 25 m, 1"
6.997-345.0 Imusu	udatin Basic 3/4"(19mm)	Liitettäväksi metritavarana saatavaan imuletkuun. Takaisinvirtauk-sen estoventtiili estää pumpatun veden virtaamisen takaisin ja lyhen-tää siten veden alkuimentään tarvittavaa aikaa. Sisältää letkunkiris-timen.
6.997-342.0 Imusu	udatin takaisinvirtauk-sen estoventtiillä, Basic, 1"
6.997-341.0 Imusu	udatin paluuvirtauses-timellä, Premium	Liitettäväksi metritavara-imuletkuun. Takaisinvirtaus-stop estää pumpatun veden virtaamisen takaisin ja lyhentää siten veden alkui-mentään tarvittavaa aikaa.Luja metalli-muovi -rakenne Sopii 3/4" (19mm) ja 1"(25,4mm) letkuil-le.Sisältää letkunkiristimen.
6.997-360.0 Imule	tku putkijohdoille 0,5m, 3/4"	Vakuuminkestävä letku melun vaimentamiseen kiinteässä putki-asennuksessa. 1"(25,4mm) letku molemminpuolisilla G1(33,3mm) liitinkierteillä.Huomio: Imuletkua ei saa käyttää paineletkuna.
6.997-340.0	Liitinsarja Premium	Tarkoitettu 3/4" (19 mm) vesiletkujen liittämiseen pumpppuihin, joissa on G1 (33,3 mm) liitinkierre. Veden suuremmalle läpivirtausmäärälle
6.997-417.0 Paine	entasausletku 3/4"(19mm), 1m	Liitäntäletku paineen alentamiseen talon vesiasennuksessa. Pum-pun liitäntään kiinteisiin putkistojärjestelmiin. Lisäksi letkussa oleva sisäinen varausmäärä estää pumpun usein toistuvan päälle- ja pois-kytkennän.G1 (33,3 mm) -liitäntäkierre.
6.997-355.0 Kuiva	käynninestin Jos pumpun läv	itse ei kulje vettä, kuivakäynninestin suojaa pump-pua vahingoilta ja kytkee pumpun automaattisesti pois päältä.
6.997-546.0 Kuiva	käynninestinTyppi E (CEE7/5)Maaversiot BE,CZ, ES, FR,PL SK	G1"(33,3mm) liitinkierteellä.

Häiriöapu

⚠VAARAVaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.
Häiriö Syy Korjaus
Pumppu ei käy tai ei pumppaa	Pumpussa on ilmaa katso lukua "Valmistelu"
	Ilma ei voi poistua painepuolelle Avaa poi stopuolella vesihana
	Ei vettä käytettävissä. Tarkasta vedensaa anti.
Pumppu ei käynnisty tai se se pysähtyy äkil- lisesti käytön aikana	Virransyöttö on katkennut Tarkasta sulakkeet ja sähköliitännät
	Moottorin lämpösuojakytkin on kytkenyt pumpun pois päältä moottorin ylikuumenemisen vuoksi.	Vedä verkkopistoke irti, anna pumpun jäähtyä, puhdista imalue, estä kuivakäyntiHuomautusJäähdytysaika moottorin uudelleenkäynnistykseen voi olla 150 min.
Pumppu kytkeytyy it- sestään pois päältä ja uudelleen päälle	Lämpösuojakytkin on kytkenyt pumpun pois päältä ylikuumenemisen estämiseksi tai jäähtymisen jälkeen jälleen päälle.	Toistumisen estämiseksi järjestelmä tulee tarkas- taa mahdollisten vuotojen varalta ja tiivistää löyty- neet vuotokohdat.
Moottori käynnistyy uudelleen heti pysäh- tymisen jälkeen	Paine häviää järjestelmästä Tarkasta liitännät tiivisteineen ja mahdolliset vesivuodot.Pienimmätkin epätiiviydet vaikuttavat toimintaan.
	Ilmanpaine painevaraajassa on liian pie- ni.	Täytä painevaraaja ilmalla 2,0 bar paineiseksi. Kat so kohtaa "Huolto"
	Takaiskuventtiili ei sulkeudu kunnolla Tarkasta imupuolen takaiskuventtiili.
	Painevaraajan kalvo on rikki. Anna vaihtaa tilalle uusi kalvo
Pumppausteho laskee tai on liian pieni	Imusuodatin tai takaiskuventtiili (erikois- varuste) on likaantunut	Puhdista imusuodatin tai takaiskuventtiili (erikois- varuste)
	Pumpun pumppausteho riippuu pump- pauskorkeudesta ja pumppuun liitetyistä oheislaitteista	Huomioi maksimi pumppauskorkeus, katso teksi- set tiedot, valitse tarvittaessa letkulle toinen läpi- mitta ja toinen pituus.
Värisevä ääni vettä otettaessa	Varaajasäiliön painekalvo on värissee Käytöstä johtuva ääni, joka voidaan poistaa alenta- malla varaajasäiliössä olevan ilman painetta.
Kärcher-toimipaikka vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteissa. Osoite, katso takasivua

Tekniset tiedot

Jännite V 230 230		BP 3 Home BP 5	Home
Taajuus Hz 50 50
Teho P_nenn	W 800 1100
Maks. pumppausmäärä l/h 3000 4500
Maks. alkuimukorkeus m 7 8
Pumpun maks. paine MPa (bar) 0,36 (3,6)	0,5 (5,0)
Käyttöpaine	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Varaajasäiliössä olevan ilman maks. paine	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Varaajasäiliön maks. sisäpaine	MPa (bar)	0,50 (5,0)	0,50 (5,0)
Paino	kg	11,5 14,7
