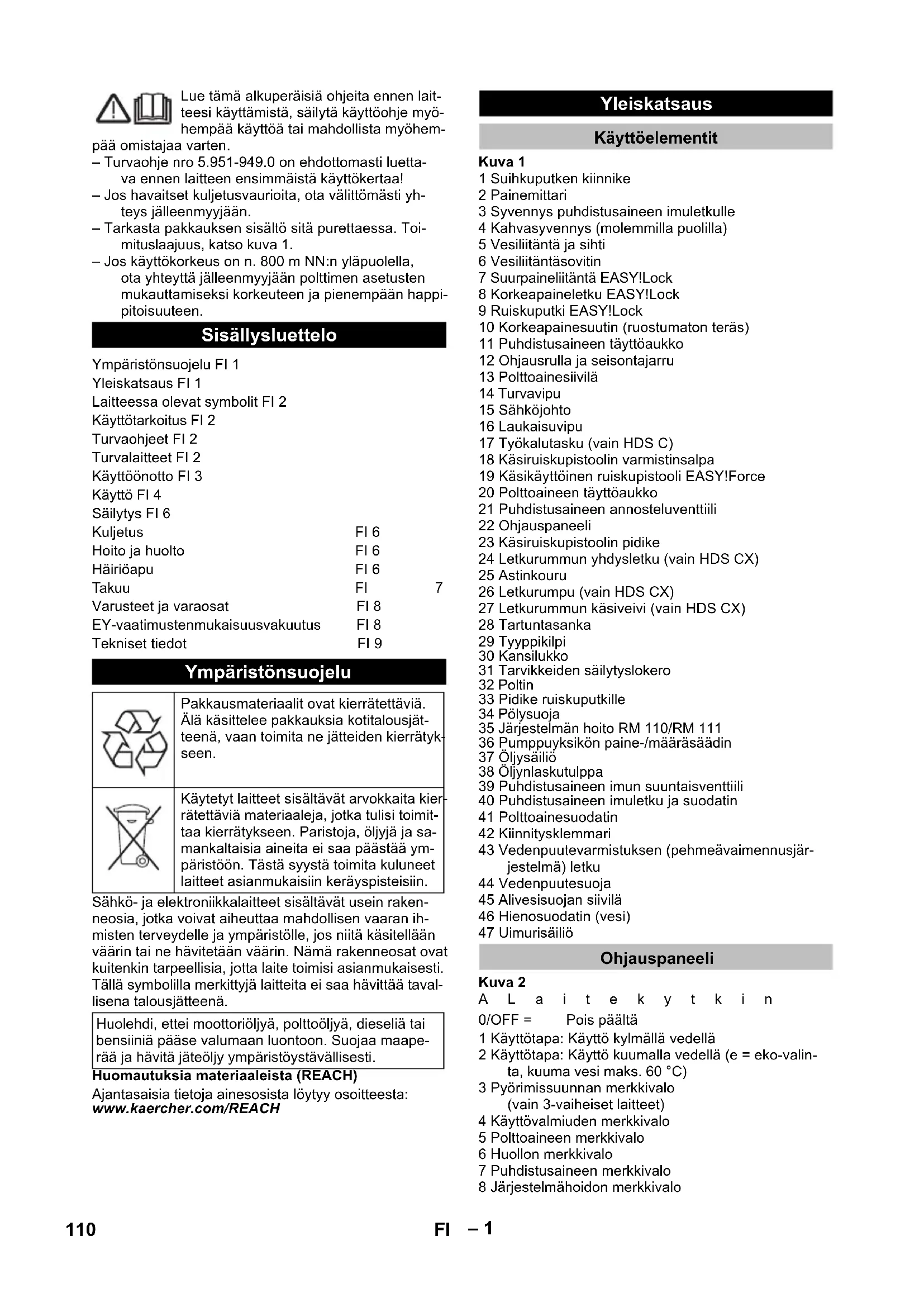

Typisk driftvikt, C kg 118,1 118,1 121,1 Typisk driftvikt, CX kg 121 121 124 Bränsletank l 15,5 15,5 15,5 Rengöringsmedelstank l 15,5 15,5 15,5 109SV– 1 Lue tämä alkuperäisiä ohjeita ennen lait- teesi käyttämistä, säilytä käyttöohje myö- hempää käyttöä tai mahdollista myöhem- pää omistajaa varten. – Turvaohje nro 5.951-949.0 on ehdottomasti luetta- va ennen laitteen ensimmäistä käyttökertaa! – Jos havaitset kuljetusvaurioita, ota välittömästi yh- teys jälleenmyyjään. – Tarkasta pakkauksen sisältö sitä purettaessa. Toi- mituslaajuus, katso kuva 1. – Jos käyttökorkeus on n. 800 m NN:n yläpuolella, ota yhteyttä jälleenmyyjään polttimen asetusten mukauttamiseksi korkeuteen ja pienempään happi- pitoisuuteen. Sähkö- ja elektroniikkalaitteet sisältävät usein raken- neosia, jotka voivat aiheuttaa mahdollisen vaaran ih- misten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää taval- lisena talousjätteenä. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoitteesta: www.kaercher.com/REACH Kuva 1 1 Suihkuputken kiinnike 2 Painemittari 3 Syvennys puhdistusaineen imuletkulle 4 Kahvasyvennys (molemmilla puolilla) 5 Vesiliitäntä ja sihti 6 Vesiliitäntäsovitin 7 Suurpaineliitäntä EASY!Lock 8 Korkeapaineletku EASY!Lock 9 Ruiskuputki EASY!Lock 10 Korkeapainesuutin (ruostumaton teräs) 11 Puhdistusaineen täyttöaukko 12 Ohjausrulla ja seisontajarru 13 Polttoainesiivilä 14 Turvavipu 15 Sähköjohto 16 Laukaisuvipu 17 Työkalutasku (vain HDS C) 18 Käsiruiskupistoolin varmistinsalpa 19 Käsikäyttöinen ruiskupistooli EASY!Force 20 Polttoaineen täyttöaukko 21 Puhdistusaineen annosteluventtiili 22 Ohjauspaneeli 23 Käsiruiskupistoolin pidike 24 Letkurummun yhdysletku (vain HDS CX) 25 Astinkouru 26 Letkurumpu (vain HDS CX) 27 Letkurummun käsiveivi (vain HDS CX) 28 Tartuntasanka 29 Tyyppikilpi 30 Kansilukko 31 Tarvikkeiden säilytyslokero 32 Poltin 33 Pidike ruiskuputkille 34 Pölysuoja 35 Järjestelmän hoito RM 110/RM 111 36 Pumppuyksikön paine-/määräsäädin 37 Öljysäiliö 38 Öljynlaskutulppa 39 Puhdistusaineen imun suuntaisventtiili 40 Puhdistusaineen imuletku ja suodatin 41 Polttoainesuodatin 42 Kiinnitysklemmari 43 Vedenpuutevarmistuksen (pehmeävaimennusjär- jestelmä) letku 44 Vedenpuutesuoja 45 Alivesisuojan siivilä 46 Hienosuodatin (vesi) 47 Uimurisäiliö Kuva 2 ALaitekytkin 1 Käyttötapa: Käyttö kylmällä vedellä 2 Käyttötapa: Käyttö kuumalla vedellä (e = eko-valin- ta, kuuma vesi maks. 60 °C) 3 Pyörimissuunnan merkkivalo (vain 3-vaiheiset laitteet) 4 Käyttövalmiuden merkkivalo 5 Polttoaineen merkkivalo 6 Huollon merkkivalo 7 Puhdistusaineen merkkivalo 8 Järjestelmähoidon merkkivalo Sisällysluettelo Ympäristönsuojelu FI 1 Yleiskatsaus FI 1 Laitteessa olevat symbolit FI 2 Käyttötarkoitus FI 2 Turvaohjeet FI 2 Turvalaitteet FI 2 Käyttöönotto FI 3 Käyttö FI 4 Säilytys FI 6 Kuljetus FI 6 Hoito ja huolto FI 6 Häiriöapu FI 6 Takuu FI 7 Varusteet ja varaosat FI 8 EY-vaatimustenmukaisuusvakuutus FI 8 Tekniset tiedot FI 9 Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjät- teenä, vaan toimita ne jätteiden kierrätyk- seen. Käytetyt laitteet sisältävät arvokkaita kier- rätettäviä materiaaleja, jotka tulisi toimit- taa kierrätykseen. Paristoja, öljyjä ja sa- mankaltaisia aineita ei saa päästää ym- päristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin. Huolehdi, ettei moottoriöljyä, polttoöljyä, dieseliä tai bensiiniä pääse valumaan luontoon. Suojaa maape- rää ja hävitä jäteöljy ympäristöystävällisesti. Yleiskatsaus Käyttöelementit Ohjauspaneeli 0/OFF = Pois päältä 110 FI– 2 – Puhdistusprosessin käyttöelimet ovat keltaisia. – Huollon ja servicen käyttöelimet ovat vaaleanhar- maat. Epäasianmukaisesti käytettyinä suurpai- nesuihkut voivat olla vaarallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivi- siin sähkövarusteisiin tai itse laitteeseen. Puhdistaminen: Koneet, ajoneuvot, rakennukset, työka- lut, julkisivut, terassit, puutarhavälineet jne. VAARA Loukkaantumisvaara! Jos laitetta käytetään huolto- asemilla tai muissa vastaavissa paikoissa, on noudatet- tava asianmukaisia turvamääräyksiä. Veden laatuvaatimukset: HUOMIO Korkeapainelaitteistossa saa käyttää ainoastaan puh- dasta vettä. Epäpuhtaudet johtavat laitteen ja varustei- den ennenaikaiseen kulumiseen tai kerrostumien muo- dostumiseen. Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittää: – Kunkin maan lainlaatijan säätämiä, korkeapaine- pesulaitteita koskevia kansallisia määräyksiä on noudatettava. – Kunkin maan lainlaatijan säätämiä, työturvallisuut- ta koskevia kansallisia määräyksiä on noudatetta- va. Korkeapainepesulaitteet on tarkastettava sään- nöllisin väliajoin ja tarkastuksen tulokset on tallen- nettava kirjallisesti. – Laitteen vedenlämmityslaitteisto on poltinlaitteisto. Poltinlaitteistot on säännöllisesti tarkastettava kun- kin maan lainsäätäjän säätämien määräysten mu- kaisesti. – Laitetta/varusteita ei saa muuttaa. Turvalaitteet on tarkoitettu käyttäjän suojaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa. – Kun vesimäärää vähennetään pumpunpään tai servopuristinsäädön avulla, ylivirtausventtiili auke- aa ja osa vedestä virtaa takaisin pumpun puolelle. – Jos käsiruisku suljetaan, jolloin kaikki vesi valuu ta- kaisin pumpun imupuolelle, ylivirtausventtiilin pai- nekytkin sulkee pumpun. – Kun käsiruisku avataan uudelleen, sylinteripään painekytkin kytkee jälleen pumpun päälle. Ylivirtausventtiili on tehtaalla säädetty ja varmistettu lyi- jysinetillä. Ainoastaan asiakaspalvelu voi suorittaa sää- dön. – Turvaventtiili avautuu, jos ylivirtausventtiili tai pai- nekytkin on vaurioitunut. Turvaventtiili on tehtaalla säädetty ja varmistettu lyijysi- netillä. Ainoastaan asiakaspalvelu voi suorittaa säädön. – Alivesisuoja estää polttimen päälle kytkeytymisen, jos vettä ei ole tarpeeksi. – Sihti estää varmistimen likaantumisen ja se täytyy puhdistaa säännöllisesti. – Pakokaasun lämpötilan rajoitin sammuttaa laitteen, kun pakokaasu saavuttaa liian korkean lämpötilan. Väritunnukset Laitteessa olevat symbolit Sähköjännitteen aiheuttama vaara! Laitteiston osiin kohdistuvia töitä saa su- rittaa vain sähköalan ammattilaiset tai valtuutettu ammattihenkilöstö. Kuumien pintojen aiheuttama palovam- mavaara! Myrkytysvaara! Älä hengitä pakokaasu- ja. Käyttötarkoitus Älä päästä mineraalipitoista jätevettä valumaan maa- perään, vesistöön tai viemäriverkkoon. Moottorin ja auton pohjan pesu on suoritettava tästä syystä puhdis- tukseen soveltuvalla ja öljyerottimella varustetulla pai- kalla. pH-arvo 6,5...9,5 sähkönjohtokyky * Tuoreveden säh- könjohtavuus +1200 µS/cm erotettavissa olevat aineet ** < 0,5 mg/l poisuodatettavissa olevat aineet

/l) Rauta < 0,5 mg/l Mangaani < 0,05 mg/l Kupari < 2 mg/l Aktiivikloori < 0,3 mg/l ei saa haista epämiellyttävälle

• Maksimi yhteensä 2000 µS/cm

• Näytetilavuus 1 l, laskeutusaika 30 minuuttia *** ei hankaavia aineita Turvaohjeet Turvalaitteet Ylivirtausventtiili, jossa kaksi painekytkintä Turvaventtiili Alivesisuoja Pakokaasun lämpötilan rajoitin 111FI– 3 몇 VAROITUS Loukkaantumisvaara! Laitteen, varusteiden, tulojohto- jen ja liitäntöjen on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää. Lukitse seisontajarru. Kuva 3 Ruuvien kiristysmomentti: 6,5 - 7,0 Nm Kuva 4 Ripusta työkalutasku laitteen ylempiin ripustusnok- kiin. Käännä työkalutasku alas ja laita paikalleen. Kiinnitä työkalutasku 2 ruuvilla (kiristysmomentti: 6,5 - 7,0 Nm). Huomautus: 2 ylimääräistä ruuvia. Kuva 5 Ripusta letkurumpu laitteen alempiin ripustusnok- kiin. Käännä letkurumpu ylös ja laita paikalleen. Kiinnitä letkurumpu 4 ruuvilla (kiristysmomentti: 6,5 - 7,0 Nm). Kiinnitä letkurummun yhdysletku laitteen korkea- paineliitäntään. Huomautus: EASY!Lock-järjestelmä yhdistää kompo- nentit pikakierteellä vain yhdellä kierroksella nopeasti ja varmasti. Kuva 6 Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock). Aseta korkeapainesuutin ruiskuputkeen. Asenna hattumutteri ja kiristä käsitiukkuuteen (EASY!Lock). Laite ilman letkurumpua: Yhdistä korkeapaineletku käsikäyttöiseen ruisku- pistooliin ja laitteen korkeapaineliitäntään ja kiristä käsin (EASY!Lock). Letkurummulla varustettu laite: Yhdistä korkeapaineletku käsikäyttöiseen ruisku- pistooliin ja kiristä käsin (EASY!Lock). HUOMIO Vaurioitumisvaara! Vedä korkeapaineletku aina koko- naan pois kelalta. Kuva 7 Vedä korkeapaineletku kokonaan ulos letkukelalta. Väännä irti korkeapaineletkun puristinkiinnike ja vedä letku ulos. Työnnä letkunippa kokonaan letkukelan liitoskap- paleeseen ja varmista paikalleen puristinkiinnik- keellä. Paikallisen vedenkovuuden selvittäminen: – Selvitä paikalliselta vesijohtolaitokselta veden ko- vuus tai – mittaa vedenkovuuden mittauslaitteella (tilausnu- mero 6.768-004). Huomautus: – Jos vesi on kovaa, RM 110 estää kuumennuskieru- kan kalkkeutumisen. – Jos vesi on pehmeää, RM 111 huolehtii pumpun hoidosta ja suojaa jäteveden muodostumiselta. Huomautus: Paina voimakkaasti pulloa paikalleen ase- tetaessa, jotta tulppa lävistyy. Älä poista pulloa ennen kuin se on tyhjä. Ohje: Toimitukseen sisältyy järjestelmänhoitopullo RM

Vaihda järjestelmänhoito-pullo. VAARA Räjähdysvaara! Käytä ainoastaan dieselpolttoainetta tai kevyttä lämmitysöljyä. Sopimatonta polttoainetta, ku- ten esimerkiksi bensiiniä, ei saa käyttää. HUOMIO Vaurioitumisvaara! Älä koskaan käytä laitetta, jos polt- toainetankki on tyhjä. Muutoin polttoainepumppu rik- koontuu. Polttoaineen lisääminen. Sulje polttoainesäiliön korkki. Pyyhi ylivalunut polttoaine pois.

VAARA Loukkaantumisvaara! – Käytä ainoastaan Kärcher-tuotteita. – Älä missään tapauksessa kaada säiliöön liuottimia (bensiiniä, asetonia, ohentimia tms.). – Vältä aineiden joutumista silmiin tai iholle. – Noudata puhdistusaineen valmistajan antamia tur- va- ja käsittelyohjeita. Kärcher tarjoaa yksilöllisen puhdistus- ja desinfi- ointiohjelman. Jälleenmyyjäsi antaa mielellään lisätietoja. Täytä säiliö puhdistusaineella. Katso liitäntäarvot teknisistä tiedoista. Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäis- läpimitta 3/4”) vesiliitäntäsovittimen avulla laitteen vesiliitäntään ja vedensyöttöön (esimerkiksi vesi- hanaan). Ohje: Tuloletku ei sisälly toimitukseen. Käyttöönotto Tarttumissangan kiinnittäminen Työkalutaskun asetus paikalleen (vain HDS

Letkurummun asennus (vain HDS CX) Käsiruiskupistoolin, ruiskuputken, suuttimen ja korkeapaineletkun asentaminen Varakorkeapaineletkun kiinnittäminen Letkurummulla varustettu laite Järjestelmän hoito Järjestelmän hoidon määrittäminen Vedenkovuus (°dH) Käytettävä järjestelmän hoito <3 RM 111 >3 RM 110 Järjestelmänhoito-pullon vaihtaminen Polttoaineen lisääminen Puhdistusaineen lisääminen Vesiliitäntä 112 FI– 4 Kun haluat imeä veden ulkoisesta säiliöstä, on laitteen kokoonpanoa muutettava seuraavasti: Poista järjestelmänhoito-pullo. Kuva 8 Kierrä 2 ruuvia irti polttimen kotelosta. Kuva 9 Poista takaseinä. Järjestelmänhoito-säiliön kannat- timet jäävät takaseinään. Kuva 10 Poista vesiliitäntä hienosuodattimesta. Kierrä hienosuodatin irti pumpusta. Poista järjestelmähoidon säiliö. Kuva 11 Ruuvaa irti uimurisäiliön ylempi tuloletku. Liitä ylempi tuloletku pumppuun. Kiinnitä puhdistusaineen annosteluventiilin huuhte- lujohto sokkotulppaan. Liitä suodattimella (lisävaruste) varustettu imuletku (halkaisija vähintään 3/4“) vesiliitäntään. – Maks. imukorkeus: 0,5 m Suorita seuraavat toimenpiteet ennen kuin pumppu imee vettä: Säädä pumppuyksikön paineen-/määränsäätö maksimiarvoonsa. Sulje puhdistusaineen annosteluventtiili. VAARA Loukkaantumis- ja vaurioitumisvaara! Älä koskaan ime vettä minkäänlaisesta juomavesisäiliöstä. Älä koskaan ime liuotinpitoisia nesteitä kuten ohentimia, bensiiniä, öljyä tai suodattamatonta vettä. Laitteen tiivisteet eivät kestä liuottimia. Liottimien ruiskutussumu on erittäin herkästi syttyvää, helposti räjähtävää ja myrkyllistä. Asenna osat takaisin paikoilleen vastakkaisessa järjestyksessä. Huomautus: Varmista, että järjestelmänhoidon säiliös- sä olevan magneettiventtiilin kaapeli ei jää puristuksiin. Kuva 12 Huomautus: Kun takaseinä on asetettu paikalleen, tar- tu järjestelmänhoidon kuiluun ja paina kannattimet jär- jestelmähoito-säiliöön. – Katso liitäntäarvot teknisistä tiedoista ja tyyppikil- vestä. – Sähköliitännät on suoritettava sähköasentajan toi- mesta ja niiden on oltava IEC 60364-1:n mukaisia. VAARA Sähköiskun aiheuttama loukkaantumisvaara! – Sopimattomat jatkojohdot voivat olla vaarallisia. Käytä ulkona vain tarkoitukseen hyväksyttyjä ja vastaavasti merkittyjä jatkojohtoja, joissa on riittävä johdon poikkileikkaus. – Vedä pidennysjohdot aina kokonaan pois kelalta. – Käytetyn jatkojohdon pistokkeen ja kytkimen on ol- tava vesitiivis. HUOMIO Sähköliitännän suurinta sallittua verkkovastusta ei saa ylittää (katso tekniset tiedot). Jos ilmenee epäselvyyk- siä koskien verkkoliitäntäsi käytettävissä olevaa verkko- vastusta, ota yhteys energiansyöttöyhtiöösi. VAARA Räjähdysvaara! Älä suihkuta mitään palavia nesteitä. VAARA Loukkaantumisvaara! Laitetta ei saa koskaan käyttää il- man asennettua ruiskuputkea. Tarkasta ruiskuputken tiukkuus ennen jokaista käyttöä. Ruiskuputken ruuvilii- toksen pitää olla kiristettynä käsitiukkuuteen. VAARA Loukkaantumisvaara! Pidä puhditustyötä tehtäessä molemmin käsin kiinni käsiruiskupistoolista ja ruiskuput- kesta. VAARA Loukkaantumisvaara! Liipaisinvipua ja varmistusvipua ei saa lukita käytön aikana. VAARA Loukkaantumisvaara! Ota yhteys asiakaspalveluun, jos varmistusvipu on vahingoittunut. HUOMIO Vaurioitumisvaara! Älä koskaan käytä laitetta, jos polt- toainetankki on tyhjä. Muutoin polttoainepumppu rik- koontuu. Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua. Käsikäyttöisen ruiskupistoolin sulkeminen: Va- pauta varmistusvipu ja liipaisinvipu. VAARA Loukkaantumisvaara! Kytke laite pois ennen suuttimen vaihtoa ja aktivoi käsiruiskupistooli, kunnes laitteessa ei ole enää painetta. Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin. Vaihda suutin. Aseta valintakytkin haluttuun käyttötapaan. Käyttövalmis-merkkivalo palaa. Laite käynnistyy hetkeksi ja sammuu heti, kun käyttö- paine on saavutettu. Huomautus: Jos käytön aikana syttyy pyörimissuun- nann merkkivalo, sammuta laite välittömästi ja poista häiriö, katso kohtaa "Häiriöapu". Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin. Käsiruiskua käytettäessä laite käynnistyy uudelleen. Huomautus: Jos korkeapainesuuttimesta ei tule vettä, ilmaa pumppu. Katso kohtaa "Häiriöapu - Laite ei muo- dosta painetta". Säädä haluttu lämpötila lämpötilan valintakytkimel- lä. Säätöruuvin kierto myötäpäivään: työpaine nousee (MAX). Säätöruuvin kierto vastapäivään: työpaine laskee (MIN). Veden imeminen säiliöstä Sähköliitäntä Käyttö Käsikäyttöisen ruiskupistoolin avaaminen/ sulkeminen Suuttimen vaihto Laitteen käynnistys Puhdistuslämpötilan säätäminen Käyttöpaineen ja syöttömäärän säätäminen Pumppuyksikön paine-/määräsäädin 113FI– 5 – Säästä ympäristöä käyttämällä puhdistusainetta säästeliäästi. – Puhdistusaineen on oltava puhdistettaville pinnoille sopiva. Säädä puhdistusaineen väkevyys puhdistusaineen annosteluventtiilin avulla valmistajan ohjeen mu- kaisesti. Huomautus: Ohjearvot suurimmalla työpaineella oh- jaustaulussa. Huomautus: Jos puhdistusainetta pitää imeä ulkoises- ta säiliöstä, johda puhdistusaineen imuletku aukon kautta laitteen ulkopuolelle. Säädä paine/lämpötila ja puhdistusaineen väke- vyys puhdistettavan pinnan mukaan. Huomautus: Suuntaa korkeapainesuihku aina aluksi pitkän etäisyyden päästä puhdistettavaan kohteeseen välttääksesi korkean paineen aiheuttamia vahinkoja. – Lian irrottaminen: Suihkuta puhdistusainetta säästeliäästi ja anna vaikuttaa 1 - 5 min., mutta älä anna sen kuivua. – Lian poistaminen: Huuhdo irrotettu lika pois korkeapainesuihkulla. Kevyen lian poisto ja huuhtominen esim.: puutarhatyö- kalut, terassit, työkalut jne. Säädä työpaine tarpeen mukaan. Laite toimii kaikkein taloudellisimmalla lämpötila-alueel- la (max. 60 °C). VAARA Palovammavaara! Säädä haluttu lämpötila lämpötilan valintakytkimel- lä. Suosittelemme seuraavia puhdistuslämpötiloja: – Kevyt lika 30-50 °C – Valkuaispitoinen lika, esim. elintarviketeollisuudes-

maks. 60 °C – Moottoriajoneuvojen, moottoreiden ja koneiden puhdistus 60-90 °C Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin. Käännä puhdistusaineen annosteluventtiilin asen- toon "0". Aseta laitekytkin asentoon 1 (käyttö kylmällä vedel- lä). Huuhdo laitetta avaamalla käsiruiskupistooli vähin- tään 1 minuutin ajaksi. VAARA Palovammavaara kuuman veden vuoksi! Kun laitteessa on käytetty kuumaa vettä, laitteen on annettava käydä jäähtymistä varten kylmällä vedellä ja pistoolin ollessa auki vähintään kaksi minuuttia. Sulje veden syöttöputki. Avaa käsiruiskupistooli. Käynnistä pumppu laitekytkimellä, ja anna sen käy- dä 5–10 sekuntia. Sulje käsiruiskupistooli. Aseta laitekytkin asentoon "0/OFF". Vedä virtapistoke pistorasiasta. Huolehdi, ettet koske pistokkeeseen, kun kätesi on märät tai kos- teat. Irrota vesiliitäntä. Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta. Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin. Lukitse suihkuputki laitteen pölysuojan kiinnitti- meen Kelaa korkeapaineletku ja sähköjohto, ja ripusta pi- dikkeeseen. Letkurummulla varustettu laite: Suorista korkeapaineletku ennen sen kelaamista. Kierrä käsikampea myötäpäivään (nuolen suun- taan). Huomautus: Älä nurjauta korkeapaineletkua ja sähkö- johtoa. HUOMIO Vaurioitumisvaara! Pakkanen rikkoo laitteen, jos vettä ei ole tyhjennetty kokonaan. Sijoita laite paikkaan, jonka lämpötila ei laske nol- lan alapuolelle. Jos laite on liitetty hormiin, on otettava huomioon seu- raavaa: HUOMIO Hormin kautta tuleva kylmä ilma saattaa vaurioittaa lai- tetta. Erota laite hormista, kun ulkoilman lämpötila on alle 0 °C. Jos varastointi on mahdollista vain olosuhteissa, joissa lämpötila voi laskea nollan alapuolelle, varastoi laite seisonta-ajaksi. Jos laitteen käyttötauko on pitkä tai jos laitteen säilytys on mahdollista vain olosuhteissa, joissa lämpötila voi laskea nollan alapuolelle: Tyhjennä puhdistusainesäiliö. Poista vesi. Huuhdo laite jäätymisenestoaineella. Ruuvaa vedentuloletku ja korkeapaineletku irti. Ruuvaa tulojohto irti kattilan pohjasta, ja anna läm- pövastuksen käydä tyhjänä. Anna laitteen käydä enintään 1 min, kunnes pump- pu ja johdot ovat tyhjät. Käyttö puhdistusaineella Puhdistus Suositeltavat puhdistusmenetelmät Puhdistus kylmällä vedellä Eco-käyttö Puhdistus kuumalla vedellä Käytön keskeytys Toimenpiteet puhdistusaineella puhdistamisen jälkeen Laitteen kytkeminen pois päältä Laitteen säilytys Suojaaminen pakkaselta Seisonta-aika Veden poistaminen 114 FI– 6 Huomautus: Noudata jäätymisenestoaineen valmista- jan antamia käsittelyohjeita. Täytä uimurisäiliö tavallisella jäätymisenestoai- neella. Kytke laite päälle (ilman poltinta), kunnes laite on huuhtoutunut kokonaan. Näin saavutetaan samalla tietty korroosiosuoja. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytet- täessä laitteen paino. Kuva 13 HUOMIO Vaurioitumisvaara! Kun siirrät laitetta haarukkatrukilla, toimi kuvan mukaisesti. HUOMIO Suojaa liipaisinvipu kuljetuksen aikana vaurioilta. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetet- taessa laitteen paino. Kun kuljetat laitetta ajoneuvoissa, varmista laite liu- kumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti. VAARA Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. Ennen kaikkia laitteeseen koh- distuvia töitä, kytke laite pois päältä ja irrota verkkopis- toke. Sulje vedensyöttökanava. Avaa käsiruiskupistooli. Käynnistä pumppu laitekytkimellä, ja anna sen käy- dä 5–10 sekuntia. Sulje käsiruiskupistooli. Aseta laitekytkin asentoon "0/OFF". Vedä virtapistoke pistorasiasta. Huolehdi, ettet koske pistokkeeseen, kun kätesi on märät tai kos- teat. Irrota vesiliitäntä. Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta. Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin. Anna laitteen jäähtyä. Kärcher-jälleenmyyjäsi antaa lisätietoja säännölli- sestä teknisestä varmuustarkastuksesta tai huolto- sopimuksen solmimisesta. Puhdista vesiliitännän sihti. Puhdista hienosuodatin. Puhdista polttoainesiivilä. Tarkista öljymäärä. HUOMIO Vaurioitumisvaara! Jos öljy on maitomaista, ota yhteys Kärcher-asiakaspalveluun. Puhdista alivesisuojan sihti. Puhdista puhdistusaineen imuletkun suodatin. Vaihda öljy. Anna asiakaspalvelun suorittaa laitteen huolto. Poista sihti. Puhdista sihti vedellä ja aseta se takaisin paikoil- leen. Poista laitteesta paine. Kierrä hienosuodatin irti pumpusta. Irrota hienosuodatin ja poista suodatinpanos. Puhdista suodatinpanos puhtaalla vedellä tai pai- neilmalla. Kokoa yhteen päinvastaisessa järjestyksessä. Kopista polttoainesiivilä puhtaaksi. Älä tällöin pääs- tä polttoainetta valumaan ympäristöön. Poista laitteesta paine. Irrota kiinnitysklemmari ja vedä vedenpuutevarmis- tuksen (pehmeävaimennusjärjestelmä) letku ulos. Poista sihti. Huomautus: Kierrä tarvittaessa ruuvia M8 noin 5 mm sisään ja irrota sihti. Puhdista sihti vedellä. Työnnä sihti paikoilleen. Työnnä letkunippa vedenpuutevarmistukseen poh- jaan asti ja varmista paikalleen kiinnitysklemmaril- la. Irrota puhdistusaineen imuletku. Puhdista suodatin vedellä ja aseta se takaisin pai- koilleen. Varaa öljynvaihtoa varten valmiiksi noin 1 litran ve- toinen säiliö. Löysää öljynpoistoruuvi. Kierrä öljynpoistoruuvi jälleen kiinni. Täytä öljysäiliö hitaasti "MAX" -merkintään asti. Huomautus: Ilmakuplien pitää voida poistua. Katso sopiva öljylaatu teknisistä tiedoista. VAARA Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. Ennen kaikkia laitteeseen koh- distuvia töitä, kytke laite pois päältä ja irrota verkkopis- toke. Kuva 14 Vaihda laitepistokkeen napaisuus. – Ei verkkojännitettä, katso "Laite ei toimi". Laitteen huuhtominen jäätymisenestoaineella Säilytys Kuljetus Hoito ja huolto Huoltovälit Viikoittain Kuukausittain Joka 500. käyttötunti, vähintään vuosittain Huoltotyöt Puhdista vesiliitännän sihti Hienosuodattimen puhdistaminen Polttoainesiivilän puhdistus Puhdista alivesisuojan sihti. Puhdista puhdistusaineen imuletkun suodatin Öljyn vaihtaminen Hävitä jäteöljy ympäristöystävällisellä tavalla tai vie se keräyspisteeseen. Häiriöapu Pyörimissuunnan merkkivalo vilkkuu (vain 3- vaiheiset laitteet) Käyttövalmiuden merkkivalo sammuu 115FI– 7 – Järjestelmään ei tule vettä Tarkista vesiliitäntä ja syöttöjohdot. – Vuoto korkeapainejärjestelmässä Tarkista korkeapainejärjestelmän ja liitosten tiiviys. – Vika jännitteensyötössä tai moottorin virrankulutus on liian suuri. Tarkista sähköjohto ja sulakkeet. Ota yhteyttä asiakaspalveluun. – Moottori ylikuormitettu/ylikuumentunut Aseta laitekytkin asentoon "0/OFF". Anna laitteen jäähtyä. Kytke laite päälle. – Häiriö ilmenee uudelleen. Ota yhteyttä asiakaspalveluun. – Palokaasujen lämpötilan rajoitin on lauennut. Aseta laitekytkin asentoon "0/OFF". Anna laitteen jäähtyä. Kytke laite päälle. – Häiriö ilmenee uudelleen. Ota yhteyttä asiakaspalveluun. – Vedenpuutevarmistuksen reed-kytkin tai magneet- timäntä on juuttunut kiinni. Ota yhteyttä asiakaspalveluun. – Liekintunnistin on kytkenyt polttimen pois päältä. Ota yhteyttä asiakaspalveluun. – Polttoainesäiliö on tyhjä. Polttoaineen lisääminen. – Järjestelmänhoito-pullo on tyhjä. Vaihda järjestelmänhoito-pullo. – Puhdistusainesäiliö on tyhjä. Täytä säiliö puhdistusaineella. – Ei verkkovirtaa Tarkista verkkoliitäntä ja sähköjohto. – Ilmaa järjestelmässä Ilmaa pumppu: Käännä puhdistusaineen annosteluventtiilin asen- toon "0". Käynnistä ja sammuta laite useita kertoja valinta- kytkimellä käsiruiskun ollessa auki. Kierrä pumppuyksikön paine-/määräsäädin auki ja kiinni käsiruiskupistoolin ollessa avattuva. Huomautus: Irrottamalla korkeapaineaineletku korkea- paineliitännästä ilmaus tapahtuu nopeammin. Jos puhdistusainesäiliö on tyhjä, täytä se. Tarkista liitännät ja johdot. – Paine on säädetty "MIN"-tasolle Säädä paine "MAX"-tasolle – Vesiliitännän sihti on likaantunut Puhdista sihti. Puhdista hienosuodatin, uusi tarvittaessa. – Veden tulomäärä liian pieni. Tarkista vedentulomäärä (katso Tekniset tiedot). – Pumppu ei ole tiivis Huomautus: Sallittu määrä 3 pisaraa/minuutissa. Jos laite on hyvin epätiivis, tarkastuta se asiakas- palvelussa. – Vuoto korkeapainejärjestelmässä Tarkista korkeapainejärjestelmän ja liitosten tiiviys. Anna laitteen käydä puhdistusaineen annostus- venttiilin ollessa auki ja vedenkierron ollessa suljet- tuna, kunnes uimurisäiliö on tyhjentynyt ja paine laskee "0" baariin. Avaa vedenkierto uudelleen. Jos pumppu ei ime vieläkään puhdistusainetta, siihen voi olla seuraavat syyt: – Puhdistusaineen imuletkun suodatin likaantunut Puhdista suodatin. – Takaiskuventtiili on juuttunut Vedä puhdistusaineletku irti ja irrota takaiskuvent- tiili tylpällä esineellä. – Polttoainesäiliö on tyhjä. Polttoaineen lisääminen. – Järjestelmään ei tule vettä Tarkista vesiliitäntä ja syöttöjohdot. Puhdista alivesisuojan sihti. – Polttoainesuodatin likaantunut Vaihda polttoainesuodatin. – Ei sytytyskipinää Tarkastuta laite asiakaspalvelussa, jos sytytyskipi- nä ei näy tarkastuslasin kautta, kun laitetta käyn- nistetään. – Käyttöpaine/syöttömäärä liian suuri Pienennä työpainetta/vesimäärää pumppuyksikön paineen-/määränsäädöstä. – Lämpövastus karstoittunut Puhdistuta lämpövastuksesta karsta asiakaspalve- lussa. Jos häiriötä ei voida poistaa, laite täytyy tarkastut- taa asiakaspalvelussa. Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaa- li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor- jaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun huoltoon. Huollon merkkivalo 1x vilkku 2x vilkkua 3x vilkkua 4x vilkkua 5x vilkkua 6x vilkkua Polttoaineen merkkivalo palaa Järjestelmähoidon merkkivalo palaa Puhdistusaineen merkkivalo palaa Laite ei toimi Laite ei muodosta painetta Laite vuotaa ja tiputtaa vettä alleen Laite sammuu ja käynnistyy jatkuvasti käsiruiskun ollessa suljettuna Laite ei ime puhdistusainetta Poltin ei syty Lämpötila ei nouse kuumavesikäytössä säädetylle tasolle Asiakaspalvelu Takuu 116 FI– 8 Huomautus: Kun laite on liitetty savupiippuun tai kun laite ei ole näkyvillä, suosittelemme liekinvalvonnan asentamista (optio). Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta- kaavat laitteen turvallisen ja häiriöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com. Vakuutamme, että alla mainitut tuotteet vastaavat suun- nittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveys- vaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muu- toksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Varusteet ja varaosat EY-vaatimustenmukaisuusvakuutus Tuote: korkeapainepesuri Tyyppi: 1.169-xxx Tyyppi: 1.173-xxx Tyyppi: 1.174-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2000/14/EY Sovelletut harmonisoidut standardit EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 HDS 7/16: EN 61000–3–3: 2013 HDS 6/10, HDS 6/12, HDS 6/14, HDS 8/17: EN 61000–3–11: 2000 EN 62233: 2008 Sovellettu yhdenmukaisuuden analysointimenetel-

Verkkoliitäntä Jännite V 100 230-240 230 Virtatyyppi Hz 1~ 50 1~ 50 1~ 50 Liitosjohto kW 2,9 3,0 3,6 Sulake (hidas) A 30 13 16 Suojatyyppi -- IPX5 IPX5 IPX5 Kotelointiluokka -- I I I Suurin sallittu verkkovastus Ohmia 0.3710 0.3710 0.3710 Vesiliitäntä Tulolämpötila (maks.) °C 30 30 30 Tulomäärä (min.) l/h (l/min) 800 (13,3) 800 (13,3) 800 (13,3) Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C) m0,5 0,5 0,5 Tulopaine (maks.) MPa (baaria) 1 (10) 1 (10) 1 (10) Suoritustiedot Syöttömäärä, vesi l/h (l/min) 240-560 (4- 9,3) 240-560 (4- 9,3) 240-560 (4- 9,3) Käyttöpaine, vesi (vakiosuuttimella) MPa (baaria) 3-10 (30-100) 3-12 (30-120) 3-14 (30-140) Maks. käyttöpaine (varmuusventtiili) MPa (baaria) 12 (120) 15 (150) 17 (170) Maks. työskentelylämpötila, kuuma vesi °C 98 98 98 Puhdistusaineen imeminen l/h (l/min) 0-33,6 (0-0,56) 0-33,6 (0-0,56) 0-33,6 (0-0,56) Polttimen teho kW 43 43 43 Maksimi lämmitysöljykulutus kg/h 3,5 3,5 3,5 Maks. käsiruiskupistoolin takaiskuvoima N 21,8 25,6 25,6 Vakiosuuttimen suutinkoko -- 043 042 036 Mitatut arvot EN 60335-2-79 mukaisesti Melupäästö Äänenpainetaso L

dB(A)333 Äänitehotaso L

dB(A) 94 94 94 Käsi-käsivarsi tärinäarvo Käsiruiskupistooli m/s

5,4 5,4 5,4 Epävarmuus K m/s

0,3 0,3 0,3 Käyttöaineet Polttoaine -- Polttoöljy EL tai diesel-polt- toaine Polttoöljy EL tai diesel-polt- toaine Polttoöljy EL tai diesel-polt- toaine Öljyn määrä l 0,3 0,3 0,3 Öljyn laatu -- 0W40 0W40 0W40 Mitat ja painot Pituus x leveys x korkeus mm 1060 x 650 x

Tyypillinen toimintapaino, C kg 108,1 108,1 108,1 Tyypillinen toimintapaino, CX kg -- -- 111 Polttoainesäiliö l 15,5 15,5 15,5 Puhdistusainesäiliö l 15,5 15,5 15,5 118 FI– 10

HDS 7/16 HDS 7/16 HDS 8/17

Verkkoliitäntä Jännite V 400 230 400 230 Virtatyyppi Hz 3~ 50 3~ 50 3~ 50 3~ 50 Liitosjohto kW 4,7 4,7 5,7 5,7 Sulake (hidas) A 16 16 16 16 Suojatyyppi -- IPX5 IPX5 IPX5 IPX5 Kotelointiluokka -- I I I I Suurin sallittu verkkovastus Ohmia -- -- 0.2638 Vesiliitäntä Tulolämpötila (maks.) °C 30 30 30 Tulomäärä (min.) l/h (l/min) 900 (15) 900 (15) 1000 (16,7) Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C) m0,5 0,5 0,5 Tulopaine (maks.) MPa (baaria) 1 (10) 1 (10) 1 (10) Suoritustiedot Syöttömäärä, vesi l/h (l/min) 270-660 (4,5- 11) 270-660 (4,5- 11) 290-760 (4,8- 12,7) Käyttöpaine, vesi (vakiosuuttimella) MPa (baaria) 3-16 (30-160) 3-16 (30-160) 3-17 (30-170) Maks. käyttöpaine (varmuusventtiili) MPa (baaria) 19,5 (195) 19,5 (195) 20,5 (205) Maks. työskentelylämpötila, kuuma vesi °C 98 98 98 Puhdistusaineen imeminen l/h (l/min) 0-39,6 (0-0,66) 0-39,6 (0-0,66) 0-45,6 (0-0,76) Polttimen teho kW 43 43 51 Maksimi lämmitysöljykulutus kg/h 4,1 4,1 4,7 Maks. käsiruiskupistoolin takaiskuvoima N 32,4 32,4 39,8 Vakiosuuttimen suutinkoko -- 040 040 045 Mitatut arvot EN 60335-2-79 mukaisesti Melupäästö Äänenpainetaso L

dB(A) 3 3 3 Äänitehotaso L

dB(A) 95 95 96 Käsi-käsivarsi tärinäarvo Käsiruiskupistooli m/s

0,3 0,3 0,3 Käyttöaineet Polttoaine -- Polttoöljy EL tai diesel-polt- toaine Polttoöljy EL tai diesel-polt- toaine Polttoöljy EL tai diesel-polt- toaine Öljyn määrä l 0,3 0,3 0,3 Öljyn laatu -- SAE 90 SAE 90 SAE 90 Mitat ja painot Pituus x leveys x korkeus mm 1060 x 650 x
