Merkki	Haier
Malli	H3F285WE
Tuotetyyppi	Pystypakastin
Mitat (K × L × S)	1710 × 595 × 675 mm
Pakastustilan nettotilavuus	285 L
Energiatehokkuusluokka	E
Vuotuinen energiankulutus	248 kWh/vuosi
Pakastuslämpötila-alue	-16°C - -24°C (säädettävä)
Pakastuskapasiteetti	18,5 kg/24 h
Käyttöaika häiriön sattuessa	13 h
Ilmastoluokka	SN-T (10°C - 43°C)
Melutaso	38 dB(A)
Sulatusmenetelmä	Manuaalinen (ei huurresulatus)
Kylmäaine	R600a (isobutaani, syttyvä)
Virtalähde	220-240 V ~ 50 Hz
Yhteydet	Wi-Fi 802.11 b/g/n, Bluetooth 4.2
Erikoistoiminnot	Superpakastus, Eco-tila, Fresher Zone (shock freeze/quick cool), häiriömuisti, oven hälytys, korkean lämpötilan hälytys, lapsilukko, näytön lukitus
Oven avaussuunta	Kyllä (oikealta vasemmalle)
Sisävalaistus	LED (energiatehokkuusluokka G)
Mukana tulevat lisävarusteet	Jääpalakone kauhalla, lasihyllyt, laatikot, ovikorit
Hoito ja puhdistus	Puhdista kostean sienen ja miedon pesuaineen avulla; älä käytä teräviä esineitä sulatukseen; älä pese astianpesukoneessa
Varaosat saatavissa	Kahvat, saranat, hyllyt, korit, oven tiivisteet (takuu 7-10 vuotta viimeisen yksikön jälkeen)
Takuu	2 vuotta (EU)

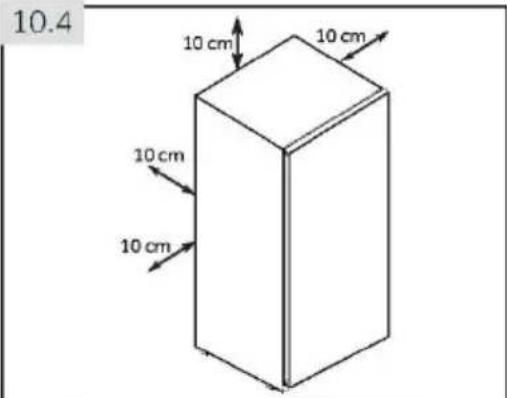

Asennus	Vapaasti seisova laite, vähintään 10 cm ilmatila ympärillä, odota 6 h ennen käyttöönottoa kuljetuksen jälkeen

Usein kysytyt kysymykset - H3F285WE HAIER

Kuinka säädän H3F285WE-pakastimen lämpötilaa?

Avaa näytön lukitus painamalla Lukitus-painiketta (G) 3 sekuntia. Paina sitten pakastuslämpötilapainikkeita (-16°C, -18°C, -20°C tai -24°C) valitaksesi halutun arvon. Suositeltu asetus on -18°C.

Kuinka aktivoin Superpakastuksen?

Varmista, että näyttö on avattu. Pidä -24°C-painiketta (E) painettuna 3 sekuntia. Ilmaisin b-e syttyy. Toiminto kytkeytyy automaattisesti pois päältä 50 tunnin kuluttua tai manuaalisesti toistamalla toimenpide.

Wi-Fi-yhteys: kuinka yhdistän laitteen hOn-sovellukseen?

Lataa hOn-sovellus, luo tili ja lisää uusi laite valitsemalla pakastin. Paina laitteen Fresher Zone (F) -painiketta 3 sekuntia aktivoidaksesi Wi-Fi. Skannaa QR-koodi tai syötä sarjanumero. Wi-Fi-kuvake vilkkuu ja jää palamaan yhdistämisen jälkeen.

Mitä tehdä korkean lämpötilan hälytyksen sattuessa?

Jos lämpötilakuvake vilkkuu ja kuuluu piippauksia, paina mitä tahansa painiketta piippauksen lopettamiseksi. Tarkista, että ovi on kiinni eikä suuria määriä lämpimiä ruokia ole lisätty. Jos vilkkuminen jatkuu, ota yhteys huoltoon.

Kuinka säästän energiaa tällä pakastimella?

Aseta laite tuuletettuun paikkaan, suojassa auringolta ja lämmönlähteiltä. Anna ruokien jäähtyä ennen säilytystä. Avaa ovi mahdollisimman harvoin. Käytä Eco-tilaa (-16°C) vähentääksesi kulutusta samalla varmistaen hyvän pakastuksen.

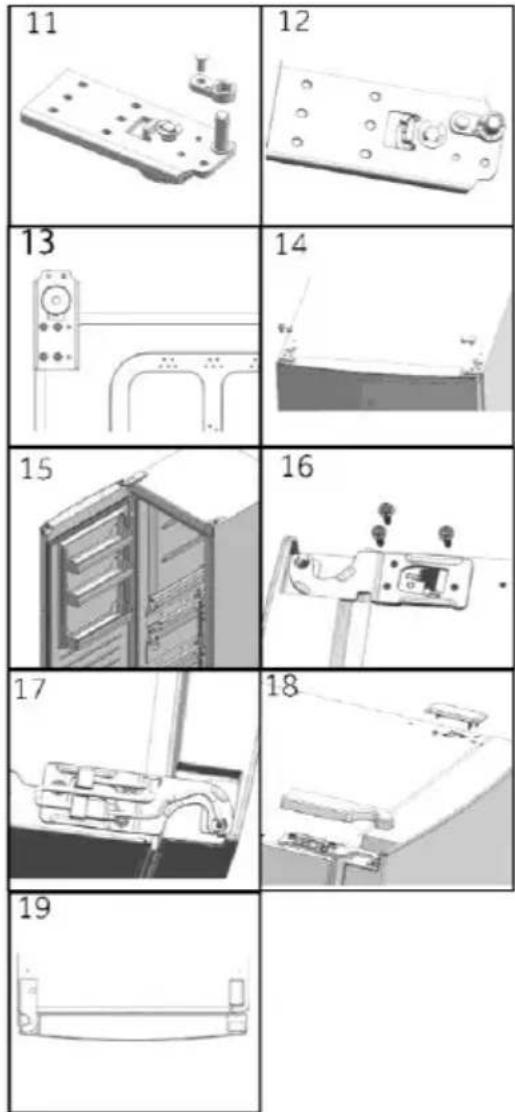

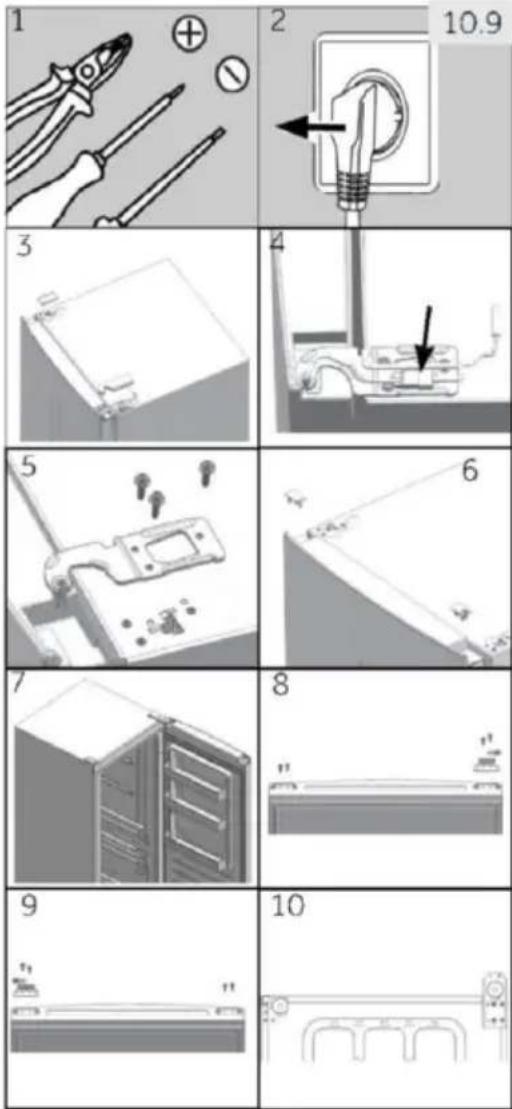

Kuinka käännän oven avaussuunnan?

Irrota laite verkkovirrasta. Poista saranat, ovi ja suojukset. Seuraa ohjekirjan vaiheita (kohta 10.9) käyttäen mukana tulevia lisävarusteita (vasen yläsarana, akselin suojus). Toimenpide vaatii kaksi henkilöä laitteen painon vuoksi.

Kuinka puhdistan pakastimen sisäosan?

Irrota laite verkkovirrasta. Käytä kosteaa sientä ja lämmintä vettä sekä mietoa pesuainetta. Huuhtele pehmeällä liinalla. Älä koskaan käytä hankaavia aineita, liuottimia tai teräviä esineitä jään poistoon. Jätä ovi auki puhdistuksen jälkeen, jos laite jää käyttämättömäksi pitkäksi aikaa.

Mitä tehdä pitkän sähkökatkon aikana?

Älä avaa ovea. Ruoat pysyvät kylminä noin 13 tuntia. Jos katko kestää yli 15 tuntia, aseta jääpalaja pakastimeen. Kaikki sulaneet ruoat on käytettävä tai pakastettava uudelleen nopeasti.

Miksi pakastimen sisällä on huurretta?

Huurre muodostuu, jos ovi ei ole kunnolla kiinni, sitä avataan liian usein tai ruoat on huonosti pakattu. Tarkista oven tiiviste, puhdista se tarvittaessa. Pakkaa ruoat aina ilmatiiviisiin pusseihin tai astioihin. Sulata laite säännöllisesti.

Kuinka otan yhteyttä Haierin asiakaspalveluun?

Mene sivustolle www.haier.com, kohtaan Tuki ja palvelu. Valitse maasi ja merkki. Sieltä löydät puhelinnumerot ja yhteydenottolomakkeen. Pidä valmiina malli (H3F285WE) ja sarjanumero (arvokilvestä).

KÄYTTÖOHJE H3F285WE HAIER

Kiitos, että ostit Haier-tuotteen.

Lue nämä ohjeet huolellisesti ennen laitteen käyttöä. Ohjeet sisältävät tärkeitä tietoja, jotka auttavat sinua saamaan parhaan hyödyn laitteesta ja varmistamaan turvallisen ja asianmukaisen asennuksen, käytön ja huollon.

Säilytä tämä ohjekirja kätevässä paikassa, jotta voit aina tutustua siihen laitteen turvallisen ja asianmukaisen käytön varmistamiseksi.

Jos myyt laitteen, annat sen pois tai et ota sitä mukaan, kun muutat, varmista, että tämä käyttöopas pysyy aina laitteen mukana, jotta uusi omistaja voi tutustua laitteeseen ja turvallisuusvaroituksiin.

Selite

Yleistä tietoa ja vinkkejä

Varoitus - Tärkeää turvallisuustietoa

Ympäristötiedot

Hävittäminen

Auta suojelemaan ympäristöä ja ihmisten terveyttä. Laita pakkausmateriaalit asianmukaisiin astioihin niiden kierrättämiseksi. Auta kierrättämään sähkö- ja elektroniikkalaiteromua. Älä hävitä tällä symbolilla merkittyjä laitteita talousjätteen mukana. Palauta tuote paikalliseen kierrätyslaitokseen tai ota yhteyttä paikalliseen viranomaiseen.

Varoitus!

Loukkaantumis- tai tukehtumisvaara!

Kylmäaineet ja kaasut on hävitettävä ammattimaisesti. Varmista ennen oikeanlaista hävittämistä, että kylmäainepiirin letku ei ole vaurioitunut. Irrota laite verkkovirrasta. Katkaise verkkokaapeli ja hävitä se. Irrota ovi, ovisalpa ja tiivisteet, jotta lapset ja lemmikit eivät voi jäädä loukkuun laitteen sisään.

FI

Sisältö

1-Turvallisuus. 4 2- Käyttötarkoitus 8 3- Tuotteen kuvaus 9 4- Ohjauspaneeli 10 5- Käyttö. 11 6- Energiansäästövinkkejä 14 7- Varusteet 14 8- Hoito ja puhdistus 15 9- Vianetsintä 17 10-Asennus. 20 11-Tekniset tiedot 24 12-Asiakaspalvelu. 25 13-Yhdistettävyyden pikaopas 26

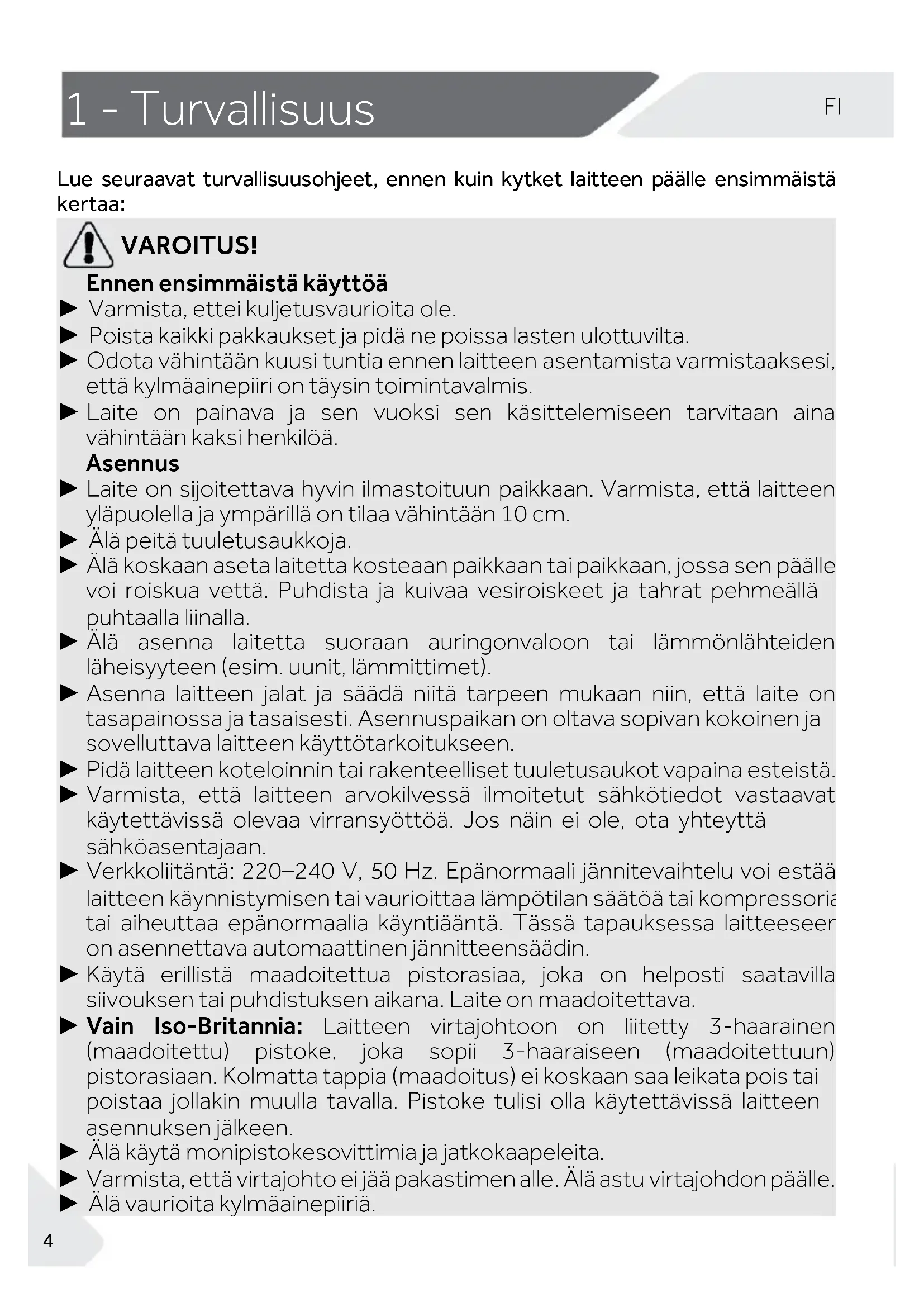

Lue seuraavat turvallisuusohjeet, ennen kuin kytket laitteen päälle ensimmäistä kertaa:

VAROITUS!

Ennen ensimmäistä käyttöä

Varmista, ettei kuljetusvaurioita ole. ▶ Poista kaikki pakkaukset ja pidä ne poissa lasten ulottuvilta. Odota vähintään kuusi tuntia ennen laitteen asentamista varmistaaksesi, että kylmäainepiiri on täysin toimintavalmis. Laite on painava ja sen vuoksi sen käsittelemiseen tarvitaan aina vähintään kaksi henkilöä.

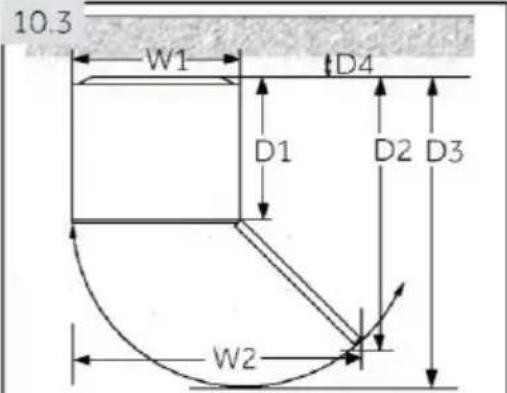

Asennus

▶ Laite on sijoitettava hyvin ilmastoituun paikkaan. Varmista, että laitteen yläpuolella ja ympärillä on tilaa vähintään 10 cm. Älä peitä tuuletusaukkoja. Älä koskaan aseta laitetta kosteaan paikkaan tai paikkaan, jossa sen päälle voi roiskua vettä. Puhdista ja kuivaa vesiroiskeet ja tahrat pehmeällä puhtaalla liinalla. ▶ Älä asenna laitetta suoraan auringonvaloon tai lämmönlähteiden läheisyyteen (esim. uunit, lämmittimet). Asenna laitteen jalat ja säädä niitä tarpeen mukaan niin, että laite on tasapainossa ja tasaisesti. Asennuspaikan on oltava sopivan kokoinen ja sovelluttava laitteen käyttötarkoitukseen. ▶ Pidä laitteen koteloinnin tai rakenteelliset tuuletusaukot vapaina esteistä. ▶ Varmista, että laitteen arvokilvessä ilmoitetut sähkötiedot vastaavat käytettävissä olevaa virransyöttöä. Jos näin ei ole, ota yhteyttä sähköasentajaan. ▶ Verkkoliitäntä: 220-240 V, 50 Hz. Epänormaali jännitevaihtelu voi estää laitteen käynnistymisen tai vaurioittaa lämpötilan säätöä tai kompressoria tai aiheuttaa epänormaalia käyntiä. Tässä tapauksessa laitteeseen on asennettava automaattinen jännitteensäädin. Käytä erillistä maadoitettua pistorasiaa, joka on helposti saatavilla siivouksen tai puhdistuksen aikana. Laite on maadoitettava. ▶ Vain Iso-Britannia: Laitteen virtajohtoon on liitetty 3-haarainen (maadoitettu) pistoke, joka sopii 3-haaraiseen (maadoitettuun) pistorasiaan. Kolmatta tappia (maadoitus) ei koskaan saa leikata pois tai poistaa jollakin muulla tavalla. Pistoke tulisi olla käytettävissä laitteen asennuksen jälkeen. Älä käytä monipistokesovittimia ja jatkokaapeleita. ▶ Varmista, että virtajohto ei jää pakastimen alle. Älä astu virtajohdon päälle. Älä vaurioita kylmäainepiiriä.

VAROITUS!

Päivittäinen käyttö

Vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aisteihin liittyvät tai henkiset kyvyt ovat alentuneet tai joilla ei ole aiheeseen liittyvää kokemusta ja tietoa, voivat käyttää laitetta edellyttäen, että heitä valvotaan tai heille annetaan ohjeet laitteen käyttöön turvallisella tavalla ja he ymmärtävät vaaratekijät. - Pidä alle 3-vuotiaat lapset poissa laitteen lähettyviltä, ellei heitä valvota jatkuvasti. Lapset eivät saa leikkiä laitteella. ▶ Jos jähdytettyä kaasua tai jotakin muuta syttyvää kaasua vuotaa laitteen läheisyydessä, sammuta vuotavan kaasun venttiili, avaa ovet ja ikkuna äläkä irrota pakastimen tai minkään muun laitteen virtajohtoa. ▶ Huomaa, että laite on asetettu toimimaan tietyllä ympäristön lämpötila-alueella (10–43 °C). Laite ei välttämättä toimi oikein, jos se on pidemmän aikaa lämpötilassa, joka ylittää tai alittaa ilmoitetun vaihteluvälin. Älä laita kylmälaitteen päälle epävakaita esineitä (esimerkiksi raskaita esineitä tai vedellä täytettyjä astioita). Näin voit välttää onnettomuudet, jotka voisivat aiheutua esineiden tippumisesta käyttäjän päälle, tai sähköiskusta kosketuksesta veteen. ▶ Avaa ja sulje ovet vain käyttämällä kahvoja. Välit ovien välillä sekä ovien ja kaapin välillä ovat hyvin kapeat. Älä laita käsiäsi tällaisiin paikkoihin, jotta sormesi eivät joudu puristuksiin. Avaa tai sulje pakastimen ovet vain silloin, kun oven liikkumisalueella ei ole lapsia. Älä säilytä tai käytä syttyviä, räjähtäviä tai syövyttäviä aineita laitteessa tai sen läheisyydessä. - Älä säilytä laitteessa lääkkeitä, bakteereita tai kemiallisia aineita. Tämä laite on kodinkone. Laitteessa ei ole suositeltavaa säilyttää materiaaleja, jotka vaativat tarkkoja lämpötiloja. Jäähdytystilassa, jossa ei ole neljän tähden osastoa: tämä jäähdytyslaite ei sovellu elintarvikkeiden pakastamiseen; pakastustilassa, jossa on neljän tähden osasto: tämä pakastuslaite ei sovellu elintarvikkeiden jäähdyttämiseen. Älä koskaan säilytä nesteitä pulloissa tai tölkeissä (lukuun ottamatta väkeviä alkoholijuomia) ja erityisesti hiilihapotettuja juomia, koska ne rikkoutuvat pakastuksen aikana. ▶ Tarkista ruoan kunto, jos pakastimessa on tapahtunut lämpenemistä. Älä aseta pakastinosaston lämpötilaa tarpeettoman alhaiseksi. Huomio: Pullot voivat rikkoutua.

VAROITUS!

Päivittäinen käyttö

▶ Älä koske jäätyneisiin tuotteisiin märin käsin (käytä käsineitä). Erityisesti mehujäätä ei tulisi syödä heti sen jälkeen, kun se on otettu ulos pakastinosastosta. On olemassa paleltumisen tai rakkuloiden muodostumisen riski. ENSIAPU: Huuhtele kohtaa välittömästi juoksevalla kylmällä vedellä. Älä keskeytä huuhtelua! ▶ Älä koske pakastimen sisäpintaan, kun pakastin on käytössä, etenkään märillä käsillä. Kädet voivat jäätyä laitteen sisäpintaan. ▶ Irrota laite pistorasiasta sähkökatkoksen sattuessa tai ennen puhdistusta. Odota vähintään 5 minuuttia ennen kuin käynnistät laitteen uudelleen, sillä usein tapahtuvat uudelleenkäynnistykset voivat vahingoittaa kompressoria. Älä käytä sähkölaitteita laitteen ruoansäilytystiloissa, mikäli ne eivät ole valmistajan suosittelemia. Jos valaisimet ovat vaurioituneet, valmistajan tai valtuutetun huoltotoimittajan on vaihdettava ne.

Huolto/puhdistus

▶ Varmista, että lapsia valvotaan, jos he suorittavat puhdistuksen ja huollon. ▶ Irrota laite virtalähteestä ennen rutiinihuoltoa. Odota vähintään 5 minuuttia ennen kuin käynnistät laitteen uudelleen, sillä usein tapahtuvat uudelleenkäynnistykset voivat vahingoittaa kompressoria. ▶ Pidä kiinni pistokkeesta, ei kaapelista, kun irrotat laitteen pistorasiasta. Älä raaputa huurretta ja jäätä pois terävillä esineillä. Älä käytä suihkeita, sähkölämmittimiä, kuten lämmitintä, hiustenkuivaajaa tai höyrypuhdistimia, tai muita lämmönlähteitä muovisten osien vaurioitumisen välttämiseksi. ▶ Älä yritä nopeuttaa sulatusta käyttämällä mekaanisia laitteita tai muita keinoja, lukuun ottamatta laitteen valmistajan suosittelemia menetelmiä. Älä suihkuta tai huuhtele laitetta puhdistuksen aikana. ▶ Älä käytä vesisuihkua tai höyryä laitteen puhdistamiseen. Jos virtajohto on vaurioitunut, sen saa vaaran välttämiseksi vaihtaa valmistaja, valmistajan huoltoedustaja tai vastaava ammattitaitoinen. Älä yritä korjata, purkaa tai muokata laitetta itse. Jos laite on korjattava, ota yhteyttä asiakaspalveluumme.

Tietoa kylmäaineesta

VAROITUS!

Laite sisältää syttyvää kylmäainetta, jonka nimi on ISOBUTAANI (R600a). Varmista, että kylmäainepiiri ei ole vaurioitunut kuljetuksen tai asennuksen aikana. Vuotava kylmäaine voi aiheuttaa silmävammoja tai syttyä. Jos vaurioita on tapahtunut, pidä poissa avoimet palonlähteet, tuuleta huone huolellisesti, älä kytke tai irrota laitteen tai minkään muun laitteen virtajohtoja. Ilmoita asiasta asiakaspalveluun.

Jos silmät joutuvat kosketuksiin kylmäaineen kanssa, huuhtele ne välittömästi juoksevan veden alla ja ota välittömästi yhteyttä silmälääkäriin.

VAROITUS!

▷ Varo, ettet aiheuta tulipaloa sytyttämällä syttyvää materiaalia. VAROITUS: Varmista laitetta sijoittaessa, ettei virtajohto jää jumiin eikä vaurioidu. VAROITUS: Älä jatka monipistokkeisia jatkojohtoja äläkä siirrettäviä virtalähteitä laitteen taakse. ▷ Älä säilytä laitteessa räjähtäviä aineita, kuten syttyvää ponnekaasua sisältäviä aerosolipulloja. ▷ Jos pakastimessa käytetään palavia kylmäaineita, ole varovainen laitteen asennuksessa, käsittelyssä, huollossa ja kierrätyksessä. ▷ Ota yhteyttä huoltoedustajaan laitteen hävittämiseksi, koska siinä on käytetty paisutusaineena syttyvää kaasua.

2.1 Käyttötarkoitus

Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa olosuhteissa, kuten:

• henkilökunnan keittiötiloissa myymälöissä, toimistoissa ja muilla työpaikoilla
• maatiloilla sekä asiakaskäytössä hotelleissa, motelleissa ja muissa asuintilojen kaltaisissa ympäristöissä
• aamiaismajoituksen (B & B) tyyppisissä ympäristöissä
• ateriapalvelu- ja muissa kuin vähittäismyyntiin liittyvissä käyttökohteissa.

Tämä laite on tarkoitettu elintarvikkeiden pakastamiseen. Se on suunniteltu käytettäväksi yksinomaan kuivissa sisätiloissa kotikäytössä. Sitä ei ole tarkoitettu kaupalliseen tai teolliseen käyttöön. Tätä laitetta voidaan tarvittaessa käyttää tuoreiden elintarvikkeiden säilytysosastona. Laitteen muuttaminen tai muokkaaminen ei ole sallittua. Käytön ohjeiden vastaisella tavalla voi aiheuttaa vaaroja. Voit myös menettää oikeuden takuuseen perustuvien korvausvaatimusten tekemiseen.

2.2 Lisävarusteet

Tarkista lisävarusteet ja kirjallisuus tämän luettelon mukaisesti:

2.2

Energiamerkintä

Takuukortti

Yhdistettävyyden pikaopas

Käyttöopas

Twist-jääpalakone

Ylempi vasen sarana oven kääntämiseksi

Tapin suojukset

Ylemmän

vasemman saranan kansi

Huomautus: Erot

Huomautus: Teknisten muutosten ja erilaisten mallien vuoksi jotkin tämän käyttöohjeen kuvista saattavat poiketa mallistasi.

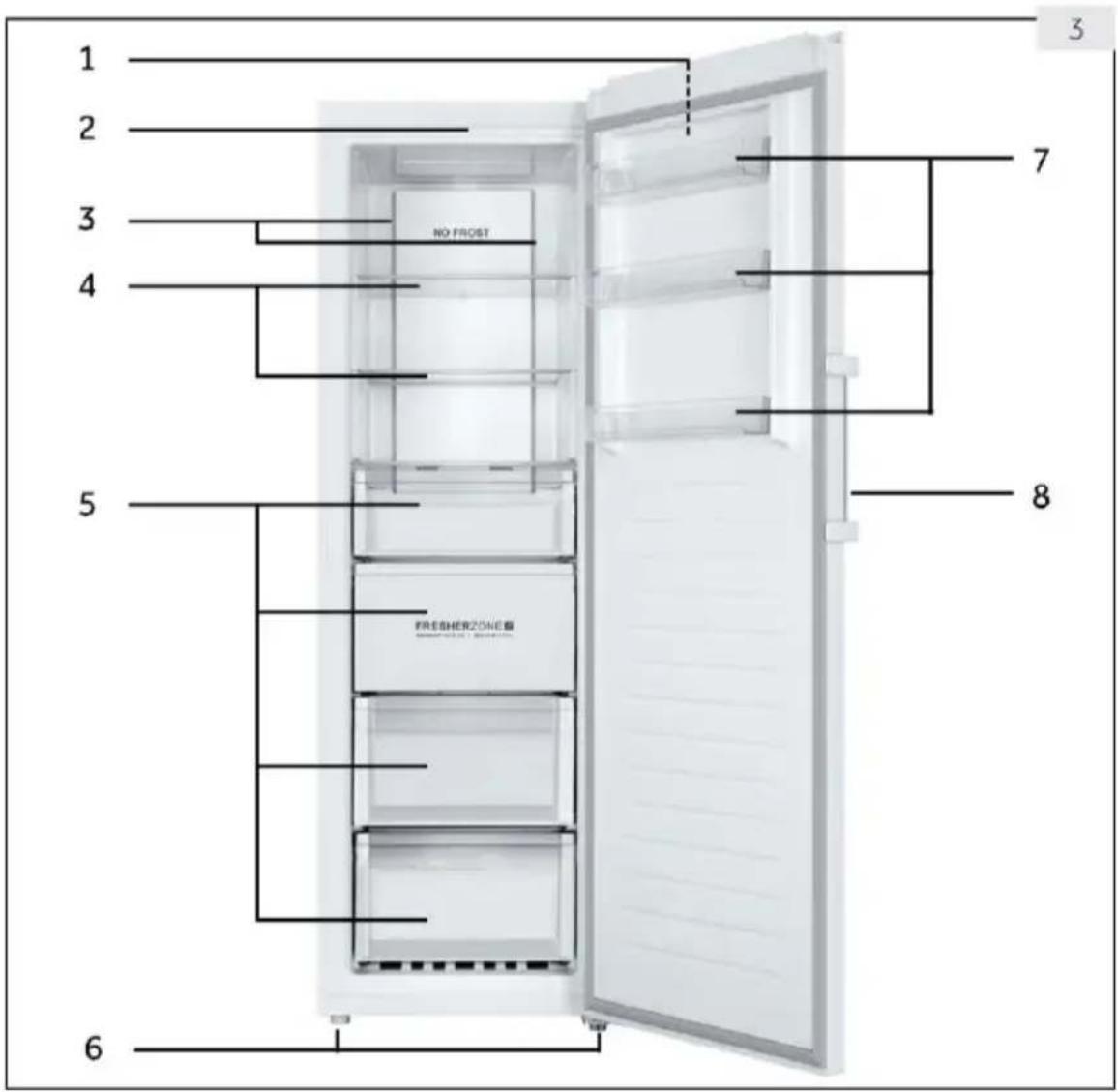

Laitteen kuva (kuva 3)

1 Ohjauspaneeli

5 Laatikot

2 LED-valo

6 Säädettävät jalat

3 Moni-ilmavirtaus

7 Irrotettavat ovitelineet

4 Lasihyllyt

8 Uunin kahva

Huomautus: Tämä tuote sisältää energialuokan < G> valonlähteen.

4 - Ohjauspaneeli

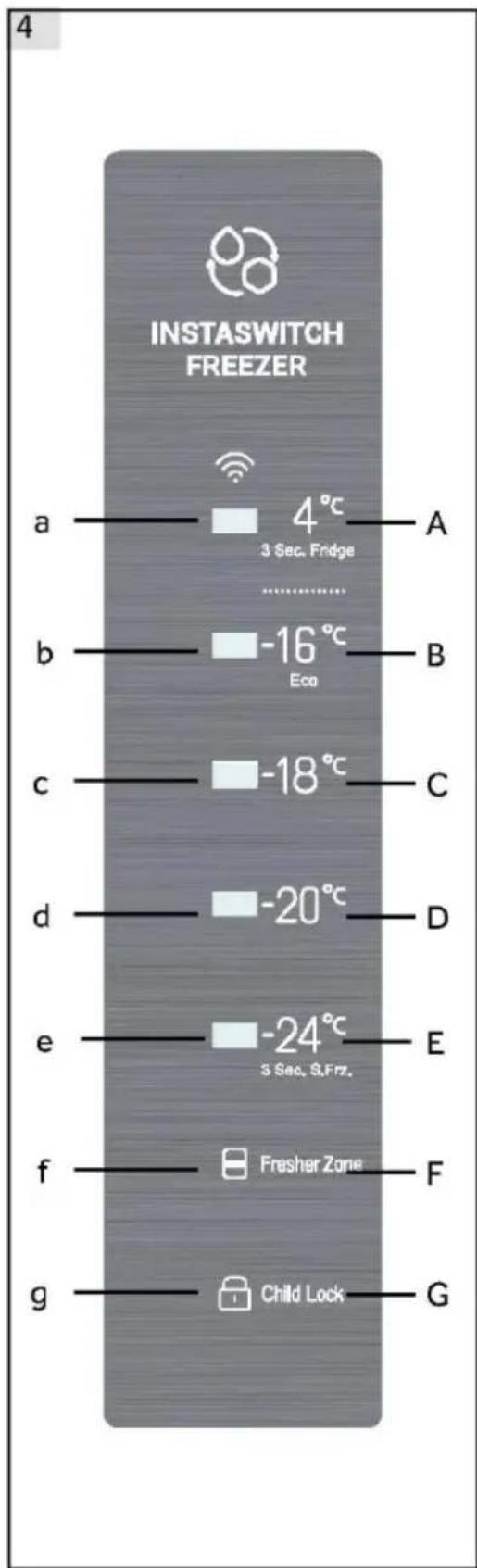

Ohjauspaneeli (kuva 4)

A Jääkaappitila B Pakastinlämpötila - Eco C Pakastinlämpötila D Pakastinlämpötila E Pakastinlämpötila ja Super Freeze -tila F Fresher zone G Lapsilukko

5.1 Ennen ensimmäistä käyttöä

▶ Poista kaikki pakkausmateriaalit, pidä ne poissa lasten ulottuvilta ja hävitä ne ympäristöystävällisesti. ▶ Puhdista laitteen sisä- ja ulkopuoli vedellä ja miedolla pesuaineella ennen sen täyttämistä ruoalla. ▶ Kun laite on vaakasuorassa ja puhdistettu, odota vähintään 6 tuntia ennen kuin kytket sen virtalähteeseen. Katso kohta ASENNUS. - Esijäähdytä osastoa 2 tunnin ajan käyttämällä kylmiä asetuksia, ennen kuin täytät ruoalla. Aseta lämpötilaksi -20°C tai -24°C.

5.2 Laitteen kytkeminen päälle / pois päältä

Laite on toiminnassa heti, kun se on kytketty virtalähteeseen.

▶ Pakastimen lämpötilaksi asetetaan automaattisesti -18°C. Tämä on suositeltava asetus ja ihanteellinen lämpötila pakastetuille tuotteille. Voit halutessasi muuttaa näitä lämpötiloja manuaalisesti. Lisätietoja on kohdassa LÄMPÖTILAN SÄÄTÄMINEN.

Merkkivalot (a-g) vilkkuvat kerran. Jos ovi suljetaan, näyttö sammuu 30 sekunnin kuluttua. Paneelin lukitus saattaa olla aktiivinen.

Huomautus: Esiasetukset

Laite on esiasetettu suositeltuun lämpötilaan -18 °C. Normaaleissa ympäristöolosuhteissa lämpötilaa ei tarvitse asettaa itse. ▶ Kun laite kytketään päälle sen jälkeen, kun se on ollut irrotettuna virtalähteestä, oikean lämpötilan saavuttaminen voi kestää jopa 12 tuntia.

Tyhjennä laite ennen sammuttamista. Sammuta laite vetämällä virtajohto irti pistorasiasta.

5.3 Valmiustila-näyttö

Kun ovi suljetaan, näyttöruutu sammuu automaattisesti 30 sekunnin kuluttua, jos mitään toimia ei tehdä. Näyttö lukittuu automaattisesti. Näyttöön tulee valo automaattisesti, kun mitä tahansa painiketta kosketetaan tai ovi avataan.

5.4 Näytön lukitus ja lukituksen avaus

Automaattinen lukitus

Näyttö lukkiutuu automaattisesti 30 sekunnin kuluttua, jos mitään toimintoja ei tehdä.

Manuaalinen lukitus

Kun näytön lukitus on avattu, paina Lapsilukko-painiketta (G) ja pidä painettuna 3 sekuntia. Kuuluu äänimerkki, Lapsilukko (g) -merkkivalo palaa, näyttö on lukittu. Kun näyttö on lukittu, paina Lapsilukko-painiketta (G) ja pidä painettuna 3 sekunnin ajan. Kuuluu äänimerkki, Lapsilukko (g) -merkkivalo sammuu ja näytön lukitus poistuu.

Huomautus: Näytön lukitus

Kun näyttö on lukittu, esimerkiksi lämpötila-asetus tai Super Freeze -toiminnot ovat poiskäytöstä. Jos näitä toimintoja yritetään tehdä, lapsilukon merkkivalo vilkkuu 3 kertaa sen merkiksi, että näyttö on lukittu.

5.5 Lämpötilan asettaminen

Kun näytön lukitus on avattu, voit säätää lämpötilaa koskettamalla lämpötilapainiketta. Laitteesta kuuluu tällöin merkkääni.

Pakastin- ja Jääkaappi (4°C) (A)-tilassa on suuri lämpötilaero, ja se on tarkoitettu erilaiseen elintarvikkeiden säilytykseen. Ennen kuin teet mitään muutoksia, muista vaihtaa pakastimen sisällä oleva ruoka, jotta ruoka ei mene pilalle tilan muuttumisen vuoksi.

5.6 Pakastintila (-16 - -24 °C) (B-E)

Kun näytön lukitus avataan, voit valita eri pakastuslämpötiloja painamalla asianmukaisia painikkeita. Kosketuspainikkeen vasemmalla puolella olevat valot syttyvät sen mukaan, kun painikkeita painetaan. Lämpötilaksi voidaan asettaa -16°C, -18°C, -20°C ja -24°C.

5.7 Jääkaappitila (4°C) (A)

Kun näyttö ei ole lukittu, kosketa (4°C) (A) -painiketta ja pidä sitä painettuna 3 sekuntia. Merkkivalot 4°C (a) syttyvät ja pakastin toimii jääkaappitilassa. Lämpötilan vakiintumisen jälkeen se on noin 4°C.

5.8 Super freeze -tila

Super freeze -tila on optimaalinen elintarvikkeiden ravinteiden säilyttämiseen, sillä se voi pakastaa ruoan lyhyemmässä ajassa. Super freeze -toiminto kannattaa laittaa päälle, ennen kuin pakastimeen asetetaan suuria määriä ruokaa. Pakastin on tällöin tavallista kylmempi ja pakastustulos on parempi.

Kun näyttö ei ole lukittu, kosketa ja pidä painettuna (-24 °C) (E) 3 sekunnin ajan. Merkkivalot (b-e) syttyvät ja pakastin toimii Super freeze -tilassa. Jos haluat kytkeä Super freeze -toiminnon pois päältä manuaalisesti, toista yllä olevat vaiheet. Jos toimintoa ei poisteta käytöstä manuaalisesti, se kytkeytyy automaattisesti pois päältä 50 tunnin kuluttua.

Jos haluat pakastaa suuren määrän ruokaa kerralla, on suositeltavaa, että toiminto aktivoidaan 24 tuntia ennen ruoan lisäämistä. Toiminto kytkeytyy pois päältä automaattisesti 50 tunnin kuluttua tai manuaalisesti. Virrankulutus kasvaa, kun tämä toiminto on päällä.

Huomautus: Super freeze

Lämpötilaa ei voi säätää Super freeze -tilassa. Jos yrität säätää lämpötilaa, Super Freeze -merkkivalo vilkkuu 3 kertaa sen merkiksi, että pakastin on Super freeze -tilassa.

5.9 Fresher Zone (F)

FresherZone toimii pakastintilassa SHOCK FREEZE -ominaisuutena. Koko alue voidaan jäähdyttää nopeasti pakastuslämpötilaan.

Voit ottaa toiminnon käyttöön, kun lämpötilaksi on asetettu -16 °C tai alhaisempi. Kosketa FresherZone-painiketta (F), FresherZone-merkkivalo (f) syttyy ja toiminto aktivoituu. Kun toiminto on aktivoitu, se kytkeytyy automaattisesti pois päältä, kun tavoitelämpötila saavutetaan tai kun on kulunut 24 tuntia. Voit poistaa toiminnon käytöstä manuaalisesti toistamalla ohjeet.

FresherZone toimii jääkaappitilassa QUICKCOOL-ominaisuutena, ja koko alue voidaan jäähdyttää nopeasti pakastuslämpötilaan.

Voit ottaa FresherZone-toiminnon käyttöön, kun lämpötilaksi on asetettu -4°C. Kosketa FresherZone-painiketta (F), jolloin FresherZone-merkkivalo (f) syttyy ja toiminto aktivoituu. Kun toiminto on aktivoitu, se kytkeytyy automaattisesti pois päältä, kun tavoitelämpötila saavutetaan tai kun on kulunut 3 tuntia.

Voit poistaa toiminnon käytöstä manuaalisesti toistamalla ohjeet. Poista FresherZone käytöstä ennen kuin vaihdat pakastinlämpötilasta jääkaappilämpötilaan tai päinvastoin.

5.10 Eco-tila (-16°C) (B)

Kun näyttö ei ole lukittu, siirrä laite Eco-tilaan koskettamalla (-16°C) (B). Tässä tilassa energiankulutus on alhaisempi, mutta asianmukainen jäähdytysteho on edelleen taattu. Valitse toinen lämpötila, kun haluat poistua Eco-tilasta.

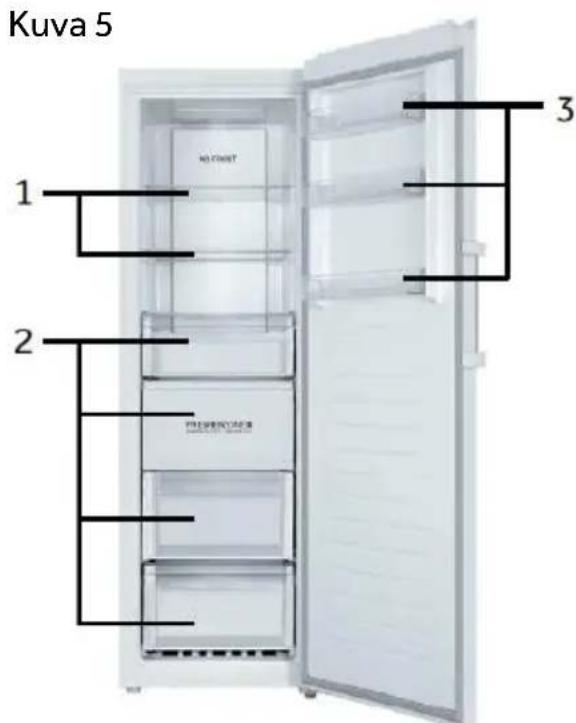

Eri elintarvikkeet tulisi sijoittaa eri alueille niiden ominaisuuksien mukaan (kuva 5).

1 Säilötyt ruoat, säilykkeet, hedelmät, vihannekset, salaatti. 2 Munat, säilykkeet, mausteet, juomat ja pullotetut elintarvikkeet. 3 Lihavalmisteet, välipalaruoat jne.

Jäähdytystilassa, jossa ei ole neljän tähden osastoa: tämä jäähdytyslaite ei sovellu elintarvikkeiden pakastamiseen. Pakastustilassa, jossa on neljän tähden osasto: tämä pakastuslaite ei sovellu elintarvikkeiden jäähdyttämiseen.

Ruokaa voidaan säilyttää pakastimessa vähintään -18 °C:n lämpötilassa 2–12 kuukautta. Säilytysajan pituus riippuu pakastettavasta ruuasta (esimerkiksi liha: 3–12 kuukautta, vihannekset: 6–12 kuukautta).

Liian pitkien pakastusaikojen välttämiseksi pakkaukseen kannattaa merkitä pakastuspäivä, pakastetun tuotteen nimi ja viimeinen säilytyspäivä, joka määräytyy kyseisen ruoka-aineksen yleisten säilytyssuositusten mukaan.

5.11 Muisti ja virrankatkaisu

Tässä pakastimessa on virrankatkaisumuisti. Virrankatkaisua ennen voimassa olleet asetukset tallentuvat muistiin. Kun virta kytketään päälle, pakastin palauttaa ennen virrankatkaisua käytössä olleet asetukset ja jatkaa toimintaa.

Lapsilukkotoimintoa ei voi tallentaa muistiin, ja näytön lukitus on pois päältä, kun virta on kytketty uudelleen päälle.

5.12 Ovi auki -hälytys

Kun ovi pidetään auki yli 1 minuutin ajan, kuuluu 3 merkkiääntä 0,5 sekunnin välein. Merkkiääni toistuu 30 sekunnin välein, jos ovi pysyy auki. Merkkiääni loppuu, kunnes ovi suljetaan tai 7 minuutin kuluttua. Merkkiääni loppuu ja pakastimen valo sammuu.

5.13 Korkean lämpötilan hälytys

Tämä pakastin on varustettu korkean lämpötilan hälytyksellä. Jos käytössä olevan lämpötilan merkkivalo vilkkuu ja kuuluu merkkiääni, kun käytössä on pakastintila tai Super freeze -tila, voit lopettaa merkkiäänen kuulumisen painamalla mitä tahansa painiketta. Jos käytössä olevan lämpötilan merkkivalo vilkkuu yhä, pakastimen lämpötila on liian korkea. Tarkista, onko pakastimen ovi tiiviisti kiinni tai onko pakastimeen lisätty hiljattain suuria määriä lämmintä ruokaa. Nykyisen lämpötilan merkkivalo lakkaa vilkkumasta jonkin ajan kuluttua. Jos se jatkaa vilkkumista pitkän aikaa, ja manuaalisesti käytöstä poistetut merkkiäänet alkavat jälleen kuulua, ota yhteyttä jälkimarkkinointipalveluun.

5.14 Virheilmoitus

Tämä pakastin on varustettu virheen ilmoituksella. Kun jokin virhe ilmenee, näyttö vilkkuu 1/4 sekunnin välein ja näytössä näkyy asianmukainen virhekoodi. Tässä tilanteessa pakastin voi yhä ylläpitää alhaista lämpötilaa, mutta jälkimarkkinointipalveluun kannattaa kuitenkin soittaa mahdollisimman pian, jotta pakastin saadaan korjattua viiveettä.

5.15 Wi-Fi

Kun laite on yhdistetty Wi-Fi-verkkoon, sitä voidaan ohjata etäältä [lämpötila-asetusten säätö, Super freeze- ja FresherZone-toimintojen aktivointi ja deaktivointi]. Sovellus voi ilmoittaa reaaliaikaiset tiedot, kun ovi on jäänyt auki tai havaitaan lämpötilan vaihtelua.

6 - Energiansäästövinkkejä

Energiansäästövinkkejä

Varmista, että laite on tuuletettu kunnolla (katso ASENNUS). Älä asenna laitetta suoraan auringonvaloon tai lämmönlähteiden läheisyyteen (esim. uunit, lämmittimet). Älä laske laitteen lämpötilaa tarpeettoman alhaisiksi. Energiankulutus kasvaa, mitä alhaisempi lämpötila laitteessa on. Jäähdytä lämmin ruoka ennen kuin laitat sen laitteeseen. Avaa laitteen ovi mahdollisimman vähän ja pidä sitä auki mahdollisimman lyhyesti. Varmista, että ovi sulkeutuu aina oikein ja etteivät elintarvikkeet ehkäise oven kunnollista sulkeutumista. Pidä oven tiivisteet puhtaina. Sulata pakasteet jääkaapissa. Puhdista laitteen takaosa säännöllisesti. Pöly lisää energiankulutusta. Energiaa säästävin kokoonpano edellyttää, että laitteen laatikko, ruokalaatikko ja hyllyt pidetään tehdasasetuksissa, ja että elintarvikkeet sijoitetaan siten, että ne eivät tuki ilmakanavan aukkoa.

7 - Varusteet

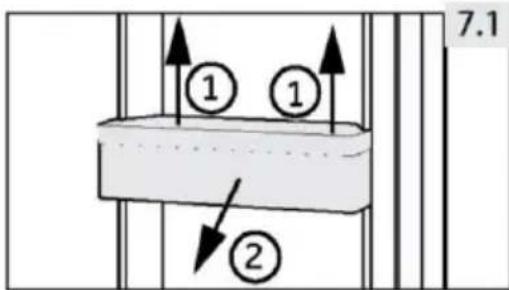

7.1 Irrotettavat ovitelineet

Oviteline voidaan irrottaa puhdistusta varten: Aseta kädet telineen kummallekin puolelle, nosta sitä ylöspäin (1) ja vedä se ulos (2) (kuva 7.3). Voit asettaa ovitelineen takaisin paikalleen toistamalla edellä mainitut vaiheet päinvastaisessa järjestyksessä.

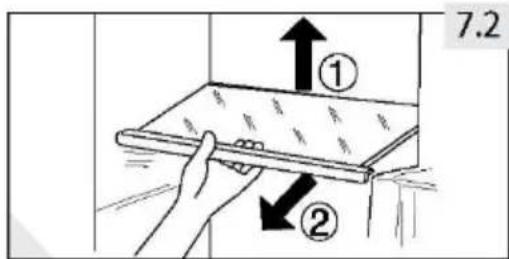

7.2 Lasihyllyt

1. Jos haluat poistaa hyllyn, poista se nostamalla ensin sen takareunaa (1) ja vetämällä se ulos (2) (kuva 7.2).
2. Asenna hylly uudelleen asettamalla se molemmin puolin oleviin korvakkeisiin ja työntämällä se takimmaiseen asentoon, kunnes hyllyn takaosa on kiinnitetty sivuilla oleviin aukkoihin.

VAROITUS!

Irrota laite pistorasiasta tai virtalähteestä ennen puhdistusta.

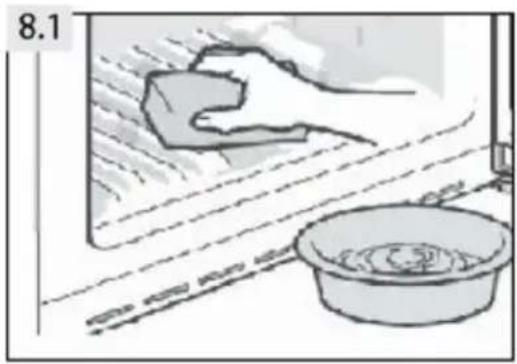

8.1 Yleistä

Puhdista laite, kun ruokaa on varastoituna vain vähän tai ei lainkaan.

VAROITUS!

Älä puhdista laitetta käyttämällä kovia harjoja, teräsharjoja, pesuainejauhetta, bensiiniä, amyliasetaattia, asetonia ja vastaavia orgaanisia liuoksia tai happamia tai emäksisiä liuoksia. Vältä vauriot käyttämällä pakastimen puhdistukseen tarkoitettua puhdistusainetta. Älä suihkuta tai huuhtele laitetta puhdistuksen aikana. Älä raaputa huurretta ja jäätä pois terävillä esineillä. Älä käytä suihkeita, sähkölämmittimiä, kuten lämmitintä, hiustenkuivaajaa tai höyrypuhdistimia, tai muita lämmönlähteitä muovisten osien vaurioitumisen välttämiseksi. Älä puhdista kylmiä lasihyllyjä kuumalla vedellä. Nopeat lämpötilanmuutokset voivat aiheuttaa lasin rikkoutumisen. Älä koske pakastimen säilytyslokeron sisäpintaa etenkään märin käsin, koska kädet saattavat jäätyä pintaan kiinni. Jos pakastin on päässyt lämpenemään, tarkista pakastettujen elintarvikkeiden kunto. Älä yritä korjata laitetta itse. Jos laite on korjattava, ota yhteyttä asiakaspalveluumme.

Pidä oven tiiviste aina puhtaana. ▶ Puhdista laitteen sisäpinnat ja kotelo haalealla vedellä ja neutraalilla pesuaineella kostutetulla pehmeällä liinalla tai sienellä (kuva 8.1). Huuhtele ja kuivaa pehmeällä liinalla. Älä pese laitteen mitään osia astianpesukoneessa. ▶ Puhdista lisävaruste vain lämpimällä vedellä ja miedolla neutraalilla pesuaineella.

8 - Hoito ja puhdistus

8.2 Jos laitetta ei käytetä pitkähköön aikaan

Jos laitetta ei käytetä pitkään aikaan:

Poista ruoka jääkaapista. Irrota virtapistoke. ▶ Puhdista laite edellä kuvatulla tavalla. Jätä ovi ja pakastimen laatikot auki, jotta sisälle ei muodostu pahaa hajua. Irrota laitteen ovi (avaa ovi ja pidä siitä kiinni ennen ruuvien irrottamista), jotta lapset eivät pääse laitteeseen ja lukkiudu sisään.

Huomautus: Laitteen kytkeminen pois päältä

Laitteen käyttöiän varmistamiseksi sammuta se vain, jos se on ehdottoman välttämätöntä.

8.3 Laitteen siirtäminen

1. Poista kaikki elintarvikkeet ja irrota virtajohto seinäpistorasiasta.
2. Kiinnitä pakastimen hyllyt ja muut liikkuvat osat teipillä.
3. Sulje ovi ja kiinnitä se teipillä.

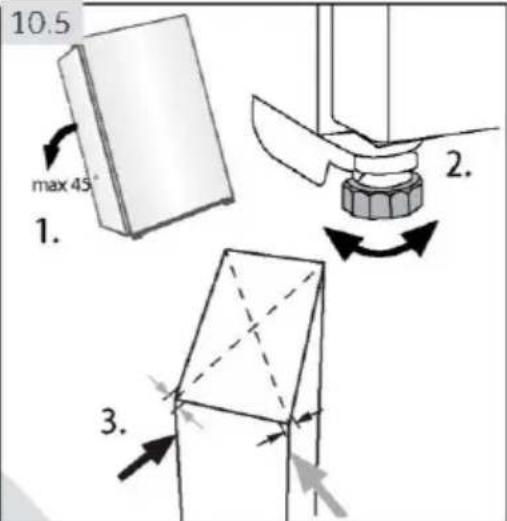

4. Älä kallista laitetta yli 45° kulmaan jäähdytysjärjestelmän vahingoittumisen välttämiseksi.
5. Suojaa pakastimen jalat, jotta vältät lattian naarmuuntumisen. Älä koskaan siirrä pakastinta väkivalloin.

VAROITUS!

Älä nosta laitetta kahvoista. Älä koskaan aseta laitetta vaakasuoraan maahan.

Monet ongelmat voidaan ratkaista itse ilman erityistä asiantuntemusta. Tarkista ongelmatilanteessa ensin kaikki mahdolliset ratkaisut ja noudata alla olevia ohjeita, ennen kuin otat yhteyttä myyntipalveluumme. Katso ASIAKASPALVELU.

VAROITUS!

Kytke laite pois päältä ja irrota verkkopistoke verkkopistorasiasta ennen huoltotoimia. Sähkölaitteita saavat huoltaa vain pätevät sähköasiantuntijat, koska virheelliset korjaukset voivat aiheuttaa huomattavia välillisiä vaurioita. Jos virtajohto on vaurioitunut, valmistajan, sen huoltoedustajan tai vastaavan ammattitaitoisen henkilön on vaihdettava se vaaran välttämiseksi.

Akustinen hälytys voidaan kytkeä pois päältä painamalla mitä tahansa painiketta.

9.1 Vianetsintä

Ongelma	Mahdollinen syy	Mahdollinen ratkaisu
Kompressori ei toimi.	·Pistoke ei ole liitety seinäpistorasiaan.	·Liitä pistoke seinäpistorasiaan.
Laite käy huomattavan usein tai liian pitkiä aikoja kerrallaan.	·Sisä- tai ulkolämpötila on liian korkea.	·Tässä tilanteessa on normaalia, että laite käy tavallista pidempään
	·Laitteen virta on ollut jokin aikaa.POIS Kytketynä.	·Laitteen täydellinen jähtyminenkestääyleensä 8-12 tuntia.
	·Laitteen ovi ei ole tiiviisti kiinni.	·Sulje ovi ja varmista, että laite on sijoitettu tasaiselle alustalle ja etteivät elintarvikkeet tai astia estä oven sulkeutumista.
	·Ovi on avattu liian usein tai liian pitkään.	·Älä avaa ovea liian usein.
	·Lämpötila-asetus on liian alhainen.	·Aseta lämpötila korkeammaksii, kunnes jäkaapin lmpötila on tyydyttävä. Lämpötilan vakiintu-minenkestää 24 tuntia.
	·Oven tiiviste on likainen, kulunut, haljennut tai yhteensopimaton.	·Puhdista oven tiiviste tai pyydä asiakaspalvelusta apua sen vaihtamiseksi.
	·Vaadittua ilmankiertoa ei voida taata.	·Varmista riittävä ilmanvaihto.
	·Sisätiloissa on jääpeite.	·Sulata laite.
Laite pitäepänormaalia äntä.	·Laite ei sijaitse tasaisella lattialla.	·Varmista, että laite on tasaisella alustalla.
	·Laite koskettaa lähellä olevaakohdetta.	·Poista esineet laitteen ympäriltä.
	·Laite seisoo puulattialla tai puuseinien lähellä.	·Puu vahvistaa äntä. Siirrä laite jonnekin muaille.

9 - Vianetsintä

Laite pitäänaksahtelevaa äntä.	Tämä on normalaia. Tämä on normalaia. Syynä on jähdytyksikör kytkeytyminen pääle tai pois päältä.	-
Kuuluu hiljaista äntä, joka muistuttaa virtaavaa vetä.	Tämä on normalaia.	-
Laite pitäamoottorimaista äntä.	Jähdytyksikkö on juuri käynnistynyt. Tämä on normalaia.	-
Laitteen sisällä ei ole tarpeekski kylmä.	Lampötila on asetettu liian korkeaksi. Laitteeseen on lisätty liian lämpimiä tuotteita. Ruokaa on varastoitu kerralla liikaa. Elintarvikkeet ovat liian lähellä toisiaan. Ovi ei ole tiukasti kiinn. Ovi on avatu liian usein tai liian pitkään.	Aseta uusi lämpötila. Jähdytä elintarvikkeet ja ruuat aina ennen niiden lisäämistä. Lisää aina pieniä märäruokaa. Jätä aukko useiden elintar-vikkeiden valille, joloin ilma pääsee virtaamaan. Sulje ovi. Älä avaa ovea liian usein.
Laitteen sisällä on lian kylmä.	Lampötila on asetettu liian alhaiseksi. Fast-freezing-toiminto on otettu käytöön tai se on ollut käynissä liian kauan.	Aseta uusi lämpötila. Kytke Fast-freezing-toiminto pois päältä.
Laitteen pinnalle kertyy koscutta.	Illmasto on liian lämmin ja liian kosteaa.	Tämä on normalaia koskeissa ilmastooissa ja tilanne muuttuu, kun koscepensentti laskee. Pyyhi kuivaksi liinalla.
Pakastinosastossa on paljon jäätä ja huurretta.	Tuotteita ei ole pakattu asianmukaisesti. Ovi ei ole tiukasti kiinn. Ovi on avatu liian usein tai liian pitkään. Oven tiiviste on likainen, kulunut, haljennut tai yhteensopimaton. Jokin sisäpuolella estää ovea sulkeutumasta kunnolla.	Pakkaa aina kaikki tuotteet huolellisesti. Sulje ovi. Älä avaa ovea liian usein. Puhdista oven tiiviste tai pyydä asiakspalvelusta apua sen vaihtamiseksi. Aseta hyllyt, ovitelineet tai sisäiset laatikot uudelleen, jotta ovi sulkeutuu.
Jähdytsjärestelmä ei toimi.	Pistoke ei ole liitety seinäpisto-rasiaan. Virtalähde ei ole ehjä.	Liitä pistoke seinäpistorasiaan. Tarkista huoneen sähkönseyöttö. Soita paikallseen sähköhyhtiöön!
Kaapin sivut ja oviliuska lampenevät.	Tämä on normalaia.	-
Kuulet hälytyssignaalin.	• Ovi on auki • Tuotteen sisälämpötila on liian korkea.	• Sulje ovi tai sammuta hälytys manuaalisesti.
Ovea on vaikea avata.	• Kun laite on käynissä, siinä on sisäinen tyhjiö.	• Avaa oven tiiviste varovasti, jotta ilma pääsee laitteeseen.
Ovea ei voi sulkea kunnolla. Siihen jää aina aukko.	• Laitteen matalan lämpötilan vuoksi oven tiiviste voi helposti kovettua ja sen muoto voi muuttua.	• Käytä hiustenukuivaajaa tai aseta kuuma pyyhe paikalle, jossa tiiviste on epämuodostunut. Kun tiiviste on jälleen pehmeä, sulje ovi ja paina sitä tiukasti kiinni

Vähimmäistakuu on: 2 vuotta EU-maissa, 3 vuotta Turkissa, 1 vuosi Isossa-Britanniassa, 1 vuosi Venäjällä, 3 vuotta Ruotsissa, 2 vuotta Serbiassa, 5 vuotta Norjassa, 1 vuosi Marokossa, 6 kuukautta Algeriassa, Tunisia ei vaadi lakisääteistä takuuta.

Termostaatteja, lämpötilan tunnistimia, painettuja piirilevyjä ja valonlähteitä on saatavilla varaosina vähintään 7 vuoden ajan sen jälkeen, kun kyseisen mallin viimeinen kappale on tullut myyntiin.

Ovien kädensijat, ovien saranat, alustat ja korit ovat saatavina varaosina vähintään 7 vuoden ajan ja ovitiivisteet vähintään 10 vuoden ajan sen jälkeen, kun kyseisen mallin viimeinen kappale on tullut myyntiin.

9.2 Sähkökatkos

Sähkökatkoksen sattuessa ruoan pitäisi pysyä turvallisen kylmänä noin 18 tuntia. Noudata seuraavia ohjeita erityisesti kesäaikaan, mikäli sähkökatkos kestää kauan:

Vältä oven avaamista. Älä laita pakastimeen uusia elintarvikkeita sähkökatkoksen aikana. Jos sähkökatkoksesta ilmoitetaan etukäteen ja keskeytyksen kesto on yli 15 tuntia, tee jäätä ja laita se säilytysastiassa pakastinosaston yläosaan. Koska lämpötila pakastimessa nousee sähkökatkoksen tai muun häiriön aikana, elintarvikkeiden säilytysaika pienenee ja laatu kärsii. Kaikki sulaneet elintarvikkeet tulisi terveysriskien välttämiseksi joko syödä tai kypsentää kuumentamalla ja pakastaa uudelleen (mikäli mahdollista) pikaisesti.

Huomautus: Muistitoiminto sähkökatkoksen aikana

Kun sähkövirta on palautunut, laite jatkaa ennen sähkökatkoa voimassa olleilla asetuksilla.

10 - Asennus

10.1 Purkaminen pakkauksesta

VAROITUS!

Laite on painava. Sen käsittelyyn tarvitaan aina vähintään kaksi henkilöä. ▶ Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta ja hävitä ne ympäristöystävällisesti. Ota laite pois pakkauksesta. ▶ Poista kaikki pakkausmateriaalit.

10.2 Ympäristön olosuhteet

Huoneen lämpötilan tulisi aina olla 18-43 °C, koska huoneen lämpötila voi vaikuttaa laitteen sisälämpötilaan ja sen energiankulutukseen. Älä asenna laitetta lähelle muita lämpöä tuottavia laitteita (uunit, jääkaapit) ilman asianmukaista lämmöneristystä.

10.3 Tilantarve

Tarvittava tila oven avaamiseen (kuva 10.3):

Leveys millimetreinä		Syvyss millimetreinä			Etäisyss seinään millimetreinä
W1	W2	D1	D2	D3	D4
595	955	592	1 105	1 215	100

Vapaasti seisova laite: tämä kylmälaite on tarkoitettu käytettäväksi vapaasti seisovana laitteena eikä sitä saa käyttää sisäänrakennetun mallin tavoin.

10.4 Tuuletusaukon poikkileikkaus

Laitteen turvallisuussyistä riittävän ilmanvaihdon aikaansaamiseksi on noudatettava vaadittujen ilmanvaihdon poikkileikkausten tietoja (kuva 10.4).

10.5 Laitteen sijoittaminen

Laite tulee sijoittaa tasaiselle ja tukevalle alustalle. Jos laite asetetaan jalustalle, on käytettävä vahvoja ja palonkestäviä materiaaleja. Älä koskaan käytä vaahtomuovia pakkausmateriaalina jalustana.

1. Kallista laitetta hieman taaksepäin (kuva 10.5).
2. Aseta jalat halutulle tasolle.
3. Voit tarkistaa, miten tukevasti laite seisoo, heiluttamalla sitä kulmista. Kodinkoneen tulisi heilahdella lievästi ja samalla tavalla kumpaankin suuntaan. Muussa tapauksessa runko voi vääntyä ja tämä voi johtaa ovitiivisteiden vuotamiseen. Erityisen pieni takanoja helpottaa oven sulkeutumista.

10.6 Säädettävien jalkojen käyttö

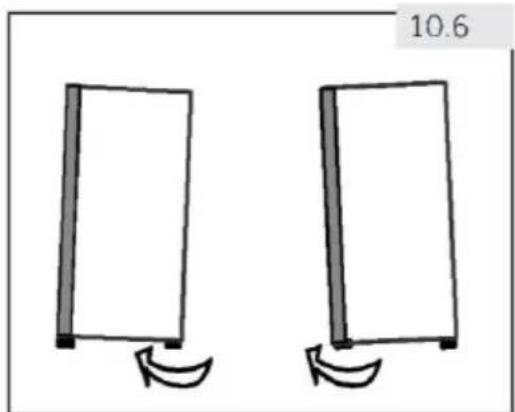

Jos pakastin on epävakaa, jalkoja voidaan säätää: Käännä säädettäviä jalkoja nuolen suunnan mukaan (kuva 10.6) ylös tai alaspäin:

Jalkojen kääntäminen myötäpäivään nostaa laitetta. Jalkojen kääntäminen vastapäivään laskee sitä.

10.7 Odotusaika

Huoltovapaa voiteluöljy sijaitsee kompressorin kapselissa. Tämä öljy voi päästä suljetun putkijärjestelmän läpi kuljetuksen aikana, jos laite on kaltevassa asennossa. Ennen kuin kytket laitteen virtalähteeseen, sinun on odotettava 6 tuntia (kuva 10.7), jotta öljy kulkeutuu takaisin kapseliin.

10.8 Sähköliitäntä

Tarkista ennen jokaista liitäntää seuraavat seikat:

sähkövirta, pistorasia ja sulakkeet ovat laitteen arvokilven mukaiset ▶ pistorasia on maadoitettu eikä monipistoketta tai jatkojohtoja käytetä pistorasia ja pistorasia ovat tarkasti teknisten määräysten mukaiset.

Liitä pistoke oikein asennettuun kotitalouskäyttöön tarkoitettuun pistorasiaan.

VAROITUS!

Vaarojen välttämiseksi asiakaspalvelun on vaihdettava vaurioitunut virtajohto (katso takuukortti).

10 - Asennus

10.9 Oven kääntäminen

Ennen kuin kytket laitteen virtalähteeseen, tarkista, onko oven avautuminen vaihdettava oikealta (toimitettuna) vasemmalle, jos asennuspaikka ja käytettävyys sitä edellyttävät.

VAROITUS!

Laite on painava. Oven kääntämiseen tarvitaan kaksi henkilöä. Irrota laite pistorasiasta ennen kääntämistä. Estä jäähdytysjärjestelmän vaurioituminen kallistamalla laitetta korkeintaan 45 astetta.

Kokoonpanovaiheet (Kuva 10.9):

1. Varaa käyttöön tarvittavat työkalut.
2. Irrota laite pistorasiasta.
3. Irrota sarananreiän suojus ja saranan suojus.
4. Irrota liitäntäkaapeli.
5. Poista ruuvit ja sarana.
6. Poista kansi ovesta. Poista tapin suojus ovesta.
7. Avaa ja irrota ovi.
8. Käännä ovi ylösalaisin ja irrota 2 ruuvia oven pohjasta. Irrota 2 ruuvia, oven rajoitin ja tapin suojus oven pohjasta.
9. Ota oven rajoitin viimeisestä vaiheesta ja tapin suojus lisävarustepussista, kiinnitä ne 2 ruuvilla. Kiinnitä 2 ruuvia myös oven toiselle puolelle.
10. Kallista kaappia hieman taaksepäin, irrota 4 ruuvia ja sitten alempi sarana.

11. Irrota ruuvi ja tapin suojus. Irrota saranatappi ja kiinnitä se sen vieressä olevaan reikään.

1. Ota paksumpi tapin suojus lisävarustepussista. Kiinnitä se ruuvilla, jonka sait viimeisestä vaiheesta.
2. Kiinnitä sarana kaapin vastakkaiseen asentoon 4 ruuvilla.
3. Vedä oven vastakkaiselta puolelta ulos vasemmanpuoleinen liitäntäkaapeli ja työnnä se tapin suojuksen läpi (vaiheesta 5), asenna tapin suojus. Kiinnitä reiän kansi oikealle puolelle.
4. Nosta ovi paikalleen.
5. Kiinnitä ylempi oikea sarana kolmella ruuvilla.
6. Kytke kaapeliliittimet.
7. Kiinnitä sarananreiän kansi ja ylhäällä vasemmalla oleva saranan kansi.
8. Valmis.

Lisätietoja tuotteesta saat siirtymällä osoitteeseen

https://eprel.ec.europa.eu/ tai skannaamalla laitteen energiamerkissä olevan QR-koodin.

Jos haluat ottaa yhteyttä tekniseen tukeen, käy verkkosivustollamme:

https://corporate.haier-europe.com/en/

Valitse websites-kohdassa tuotemerkkisi ja maasi.

Siirryt sivulle, josta löydät puhelinnumeron ja lomakkeen, jonka täyttämällä voit pyytää teknistä tukea.

11 - Tekniset tiedot

11.1 Tuoteseloste asetuksen EU:n 2019/2016 mukaisesti

Tavaramerkki	Haier
Mallitunniste	H3F-280*SAAU1	H3F 285*EH1	H3F-320*SAAU1	H3F-320*TAAU1	H3F 330*EH1
Mallin luokka	Pystypakastin
Energiatehokkuusluokka	F	E	F	D	E
Vuotuinen energiankulutus(kWh/vuosi)1	300	248	328	212	266
Säilytystilavuus, jäähydtyts (l)	ei sovellettavissa
Säilytystilavuus, pakastus (l)****	285		330
Tähtiluokitus
Muiden osastojen lämpötila > 14 °C	ei sovellettavissa
Frostfree-järjestelmä	kyllä
Turvallinen virrankatkaisuaika (h)	13		12	19	12
Pakastuskapasiteetti (kg / 24 h)	18.5		23	22
Ilmastoluokka	SN-T
Tämä laite on tarkoitettukäytettäväksi ympäristönlämpötilassa 10-43 °C.
Äänitaso ilmassa (dB(A) re 1pW)	38
Rakennetyyppi	vapaasti seisova

1) vakiotestitulosten perusteella 24 tunnin ajalta. Todellinen energiankulutus riippuu siitä, miten laitetta käytetään ja missä se sijaitsee. Teknisten yksityiskohtien osalta tutustu tuotteen sisällä olevaan arvokilpeen ja energiamerkkiin. Tämä laite on tarkoitettu käytettäväksi alla mainitussa ympäristön lämpötilassa:

SN	+10°C~+32°C
N	+16°C~+32°C
ST	+16°C~+38°C
T	+16°C~+43°C

11.2 Tekniset lisätiedot

Jännite / taajuus	220-240 V ~/ 50 Hz
Pääsulake (A)	1.0
Jäähdytysneste	R600a
Mitat (K/L/S mm) H3F-280*SAAU1/285*EH1	171/ 59,5/ 67,5
Mitat (K/L/S mm) H3F-320*(S/T)AAU1/330*EH1	191/ 59,5/ 67,5
Valoteho/Valojännite	1,5 W/DC 12 V

11.3 Standardit ja direktiivit

Tämä tuote täyttää kaikkien sovellettavien EY-direktiivien vaatimukset vastaavilla yhdenmukaistetuilla standardeilla, joissa säädetään CE-merkinnästä.

Suosittelemme Haierin asiakaspalvelua ja alkuperäisten varaosien käyttöä. Jos sinulla on ongelmia laitteen kanssa, tarkista ensin osio VIANMÄÄRITYS.

Jos et löydä ratkaisua, ota yhteyttä

Ota yhteyttä paikalliseen jälleenmyyjään tai siirry Internet-osoitteeseen www.haier.com Service & Support -kohtaan. Täältä löydät tuen puhelinnumerot sekä usein kysyttyjä kysymyksiä ja täällä voit myös aktivoida huoltopyynnön.

Jos haluat ottaa yhteyttä palveluumme, varmista, että sinulla on seuraavat tiedot saatavilla. Tiedot löytyvät arvokilvestä.

Malli Sarjanumero

Tarkista myös tuotteen mukana toimitetut takuukortti takuun varalta.

Alla on osoitetietomme Euroopassa, jos sinulla on yleisluontoisia kysymyksiä yrityksestämme.

Euroopan Haier-osoitteet
Maa*	Postiosoite	Maa*	Postiosoite
Italia	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALY	Ranska	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Espanja Portugali	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN	Belgia-FR Belgia-NL Alankomaat Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM
Saksa Itävalta	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY	Puola Tšekki Unkari Kreikka Romania Venäjä	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND
Yhdistynyt kuningaskunta	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*Katso lisätietoja osoitteesta www.haier.com

13 - Yhdistettävyyden pikaopas

Langattoman toiminnon parametrit

Teknikka	Wi-Fi	Bluetooth
Standardi	IEE 802.11 b/g/n	Bluetooth v4.2, BR/EDR, BLE
Taajuuskaista(t) [MHz]	2401 ~ 2483	2402 ~ 2480
Suurin teho [mW] Kaista(t) [MHz]	100	10

Tuotetiedot

Wi-Fi-moduulin aktivointi:

• Aktivoi Wi-Fi painamalla Fresher Zone -painiketta 3 sekunnin ajan. Wi-Fi-moduuli on kytketty päälle ja Wi-Fi-kuvake alkaa vilkkua. Wi-Fi-kuvake palaa tasaisesti, jos pakastin on rekisteröity ja yhdistetty.
• Nollaa Wi-Fi painamalla Fresher Zone -painiketta 3 sekunnin ajan.

Sovelluksen sisäinen laiteparinmuodostus

Vaihe 1

Lataa hOn-sovellus sovelluskaupasta.

Vaihe 2

Lisää uusi laite valitsemalla pakastin luettelosta.

Vaihe 4

• Skannaa QR-koodi tai syötä sarjanumero manuaalisesti.

Vaihe 5

Aktivoi Wi-Fi painamalla tuotteen Fresher Zone -painiketta 3 sekunnin ajan.

Vaihe 6

Wi-Fi-kuvake vilkkuu, parinmuodostusprosessi on käynnissä. Sinulla on 5 minuuttia aikaa suorittaa parinmuodostusprosessi loppuun. Kun prosessi on valmis, Wi-Fi-kuvake lakkaa vilkkumasta ja se pysyy aina päällä.

Kiitos, että ostit Haier-tuotteen.

Vaihe 1

Kytke laite päälle ja pidä se poissa kosteista paikoista.

Vaihe 2

Rekisteröidy sovelluksessa.

Vaihe 3

Lisää uusi laite pitämällä virtapainiketta painettuna.

Vaihe 4

Skannaa QR-koodi tai syötä laitteen sarjanumero.

Vaihe 5

• Pidä Fresher Zone -painiketta painettuna tuotteessa 3 sekuntia Wi-Fi-yhteyden aktivoimiseksi.

Vaihe 6

Wi-Fi-merkkivalo vilkkuu, ja yhdistämisprosessi on käynnissä. Sinulla on 5 minuuttia aikaa suorittaa prosessi loppuun. Kun yhdistäminen on valmis, Wi-Fi-merkkivalo sammuu ja palaa sitten jatkuvasti vihreänä.

Haier
