KÄYTTÖOHJE DCN693 DEWALT

suomi Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista. VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä. Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä. Onnittelut! Olet valinnut DeWALT -työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DeWALT -työkaluista luotettavia kumppaneita ammattilaisille. Tekniset tiedoissa DCN693 DCN694 Jännite V

Tyyppi 1 1 Akkutyyppi Li-Ion Li-Ion Käyttötila Sarja/ RapidCycle Sarja Sarja/ RapidCycle Sarja Monen nopeuden Yes No Makasiinin kulma 33° 33° Naulat pituus (nopeus 1) mm 40 35 pituus (nopeus 2) mm 50-60 N/A varren läpimitta mm 3,4-4,0 3,4-4,0 kulma 30–35° 30–35° pään geometria täysi kierros täysi kierros vertailutyyppi paperi nauha paperi nauha Paino (ilman akkupakkausta) kg 8,0 8,0 Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745 mukaisesti:

(äänitehotaso) dB(A) 98 98 K (määritetyn äänitason epävarmuus) dB(A) 3 3 Tärinäpäästöarvo a

< 2,5 < 2,5 Vaihtelu K = m/s

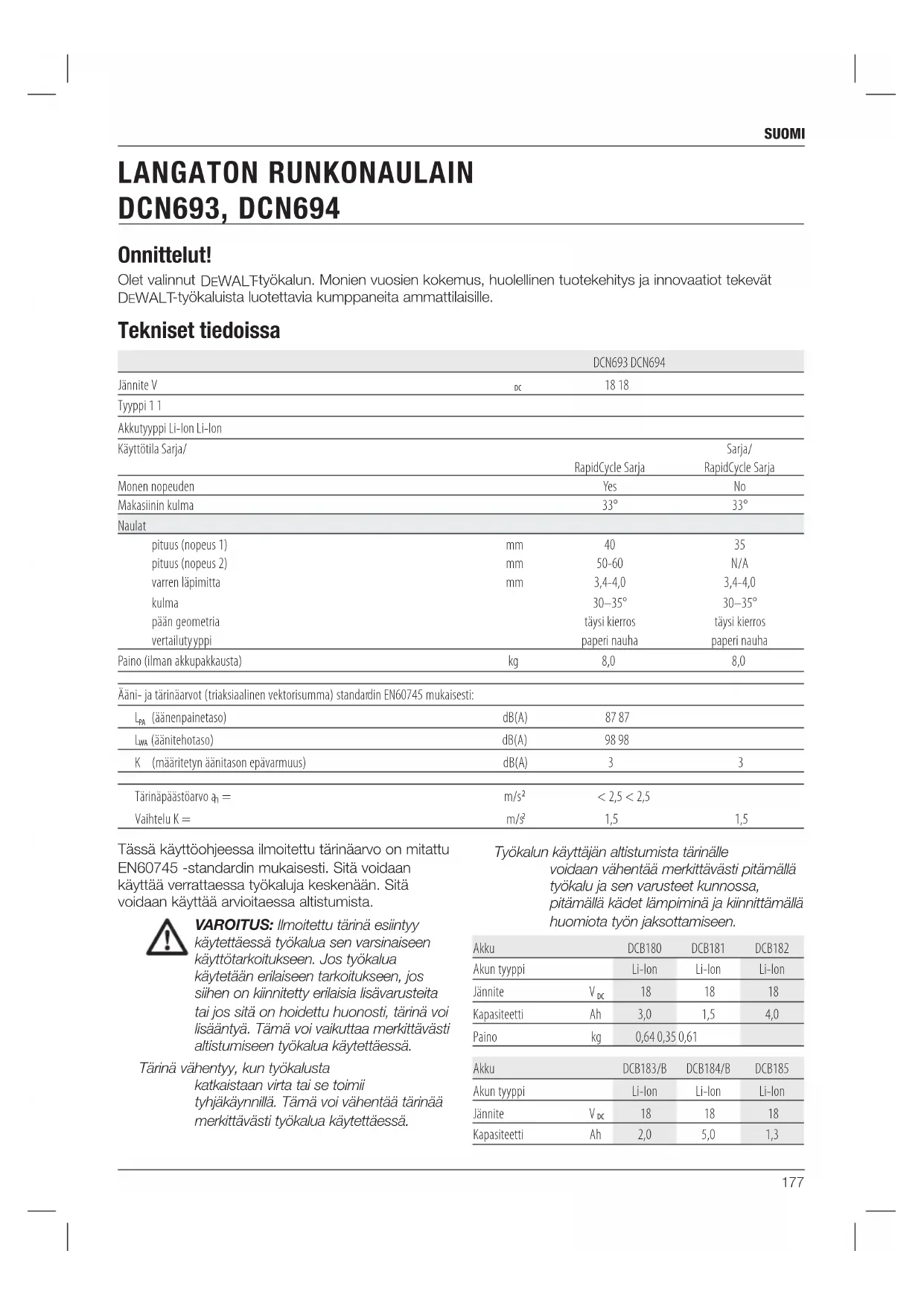

1,5 1,5 LANGATON RUNKONAULAIN DCN693, DCN694 Suomi (käännetty alkuperäisestä käyttöohjeesta) Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen. Akku DCB180 DCB181 DCB182 Akun tyyppi Li-Ion Li-Ion Li-Ion Jännite V

Kapasiteetti Ah 2,0 5,0 1,3178 suomi Akku DCB183/B DCB184/B DCB185 Paino kg 0,40/0,45 0,62/0,67 0,35 Latauslaite DCB105 Verkkojännite V

Akun tyyppi 10,8/14,4/18 Li-Ion Akkujen keskimääräinen latausaika min 25 (1,3 Ah) 30 (1,5 Ah) 40 (2,0 Ah) 55 (3,0 Ah) 70 (4,0 Ah) 90 (5,0 Ah) Paino kg 0,49 Latauslaite DCB107 Verkkojännite V

Akun tyyppi 10,8/14,4/18 Li-Ion Akkujen keskimääräinen latausaika min 60 (1,3 Ah) 70 (1,5 Ah) 90 (2,0 Ah) 140 (3,0 Ah) 185 (4,0 Ah) 240 (5,0 Ah) Paino kg 0,29 Latauslaite DCB112 Verkkojännite V

Akun tyyppi 10,8/14,4/18 Li-Ion Akkujen keskimääräinen latausaika min 40 (1,3 Ah) 45 (1,5 Ah) 60 (2,0 Ah) 90 (3,0 Ah) 120 (4,0 Ah) 150 (5,0 Ah) Paino kg 0,36 Latauslaite DCB113 Verkkojännite V

Akun tyyppi 10,8/14,4/18 Li-Ion Akkujen keskimääräinen latausaika min 30 (1,3 Ah) 35 (1,5 Ah) 50 (2,0 Ah) 70 (3,0 Ah) 100 (4,0 Ah) 120 (5,0 Ah) Paino kg 0,4 Latauslaite DCB115 Verkkojännite V

Akun tyyppi 10,8/14,4/18 Li-Ion Akkujen keskimääräinen latausaika min 22 (1.3 Ah) 22 (1.5 Ah) 30 (2.0 Ah) 45 (3.0 Ah) 60 (4.0 Ah) 75 (5.0 Ah) Paino kg 0,5 Sulakkeet Eurooppa 230 voltin työkalut 10 ampeerin sulake Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin. VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Sähköiskun vaara. Tulipalon vaara. EY-yhdenmukaisuusilmoitus KONEDIREKTIIVI LANGATON RUNKONAULAIN DCN693, DCN694 DeWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EC, EN60745-1:2009 +A11:2010, EN60745-2-16:2010. Nämä tuotteet täyttävät direktiivin 2004/108/ EY(19.04.2016 saakka), 2014/30/EY(20.04.2016 lähtien) ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DeWALT iin. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DeWALT in puolesta. Markus Rompel Tekninen päällikkö DeWALT , Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.179 suomi sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa. c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa. d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaahenkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa. f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUISTA HUOLEHTIMINEN

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen. b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se onkorjattava. c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku Sähkötyökalun yleiset turvallisuusvaroitukset VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) TYÖSKENTELYALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä. b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut. c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin. b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa. d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun180 suomi

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden. Langattomien naulauskoneiden turvallisuusohjeet

• Oleta aina, että työkalu sisältää nauloja. Naulauskoneen huolimaton käsittely voi johtaa naulojen odottamattomaan laukaisemiseen ja henkilövahinkoihin.

• Älä kohdista työkalua itseesi tai muihin päin. Odottamaton laukaisemisen yhteydessä laitteesta sinkoaa naula, joka voi aiheuttaa henkiövahinkoja.

• Älä kytke työkalua päälle, ellei se ole tiukasti työkappaletta vasten. Jos työkalu ei kosketa työkappaleeseen, naula voi singota väärään suuntaan.

• Irrota työkalu sähköverkosta, jos naula jää kiinni työkaluun. Kun poistat kiinni jääneen naulan, naulauskone voi kytkeytyä vahingossa päälle, jos se on liitetty sähköverkkoon.

• Älä käytä tätä naulauskonetta sähköjohtojen kiinnittämiseen. Sitä ei ole tarkoitettu sähköjohtojen asentamiseen ja se voi vaurioittaa sähköjohtojen eristystä ja täten aiheuttaa sähköiskuja tai tulipalovaaroja.

• Älä käytä työkalua vasarana. Tarkista poikkeukset paikallisista työpaikkasäädöksistä.

• Tarkista aina paikallisen työpaikan määräykset.

• Käytä aina suojalaseja.

• Käytä aina kuulonsuojaimia.

• Käytä ainoastaan ohjekirjassa määritettyjä kiinnikkeitä.

• Älä käytä telineitä työkalun asentamiseksi tukeen.

• Naulaimen mitään osaa(esim. kontaktilaukaisinta) ei saa purkaa tai estää.

• Tarkista ennen jokaista työtä, että turva- ja laukaisumekanismi toimii oikein ja että kaikki mutterit ja pultit ovat tiukasti kiinni.

• Älä koskaan kohdista naulainta tyhjään kohtaan.

• Kanna työkalua työskentelyalueella aina vain yhdellä kädellä äläkä koskaan liipaisimen ollessa toimintavalmiina.

• Ota huomioon työskentelyalueen olosuhteet. Naulat voivat tunkeutua ohuen kappaleen läpi tai siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa. d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia. f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita. g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) AKKUKÄYTTÖISTEN TYÖKALUJEN KÄYTTÄMINEN JA

NIISTÄ HUOLEHTIMINEN a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa. b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon. d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.181 suomi

Makasiinin tilavuus.

Päivämääräkoodi on merkitty koteloon. Se sisältää myös valmistusvuoden. Esimerkki: 2016 XX XX Valmistusvuosi Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin(katso Tekniset tiedot).

• Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä. VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaa sähköiskun. VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään 30mA. HUOMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DeWALT -akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita. HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella. HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä. luiskahtaa kappaleen nurkista tai reunoista ja olla siten vaaraksi paikalla olijoille.

• Älä laukaise nauloja lähelle työkappaleen reunaa.

• Älä laukaise nauloja toisten naulojen päälle. Vaarat Seuraavat riskit liittyvät näiden koneiden käyttöön: – Työkalun väärinkäytöstä aiheutuvat henkilövahingot. – Hallinnan menetys puutteellisen työkalun kiinni pitämisen vuoksi. – Käsivarsien ja käsien lihasrasitukset, erityisesti pään yläpuolella työskennellessä. Pidä aina säännöllisiä taukoja pitkien käyttöjaksojen aikana. Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat: – Kuulon heikkeneminen. – Lentävien kappaleiden aiheuttamat henkilövahingot. – Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot. – Takaiskun aiheuttama hallinnan menetys. – Kiinnityskohdan aiheuttama henkilövahinkovaara, terävät reunat ja työkappaleen virheellinen käsittely. – Terävien reunojen aiheuttama henkilövahinkovaara nauloja vaihtaessa tai naulayksiköitä asettaessa. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennen käyttämistä. Käytä kuulosuojaimia. Käytä suojalaseja. Näkyvä säteily. Älä katso suoraan valoon. 35-60mm Naulojen pituus. 3.3–4.1 mm Naulojen paksuus.182 suomi Latauslaitteet DCB105, DCB107, DCB112, DCB113 ja DCB115 -latureihin sopivat 10,8V; 14,4V ja 18V Li-Ion XR(DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B ja DCB185). DeWALT -laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi. Lataaminen(kuva 2, 2a)

1. Työnnä latauslaitteen virtaliitin

savukkeensytyttimeen ennen akun asettamista ladattavaksi.

2. Aseta akku(L) latauslaitteeseen. Punainen

latausvalo vilkkuu jatkuvasti sen merkiksi, että lataaminen on alkanut.

3. Kun akku on ladattu täyteen, punainen

latausvalo palaa jatkuvasti. Akku on nyt ladattu, ja se voidaan ottaa käyttöön tai jättää latauslaitteeseen. HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä. Latausprosessi Katso akun lataustaso alla olevasta taulukosta. Laturin merkkivalot: DCB105 lataus käynnissä ladattu täyteen kuuma-/kylmäviive

aseta akku uudelleen paikoilleen Laturin merkkivalot: DCB107, DCB112, DCB113, DCB115 lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

• DCB107, DCB112, DCB113, DCB115: Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta. Yhteensopiva(T) laturi(T) ei(eivät) lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalo vilkkuu. HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DeWALT

akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Älä jätä laturia sateeseen tai lumeen.

• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.

• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.

• Älä käytä laturia, jos johto tai pistoke on vahingoittunut– vaihdata ne välittömästi.

• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.

• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.

• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.

• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.

• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

SÄILYTÄ NÄMÄ OHJEET183

suomi VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla(esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten. HUOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

LITIUM-IONIAKKUJEN(LI-ION) ERITYISET TURVAOHJEET

• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium- ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.

• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin. VAROITUS: Palovamman vaara. Akkuneste voi syttyä altistuessaan kipinälle tai liekille. Kuljetus DeWALT -akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton(IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön(IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista(ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

AKUN KUUMA-/KYLMÄVIIVE

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/ kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu puolet hitaammin lämpimään akkuun verrattuna. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. VAIN LITIUMIONIAKUT XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta. Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut. Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.

• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DeWALT -latureilla.

• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.

• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 ˚C(kuten kesällä ulkokatoksissa tai metallirakennuksissa).184 suomi Lue käyttöohjeet ennen käyttämistä. Latausajan tiedot ovat Teknisissä tiedoissa. Akkua ladataan. Akku on ladattu. Akku on viallinen. Liian kuumaa tai kylmää akkua ei ladata. Älä työnnä sähköä johtavia esineitä laitteen sisään. Älä lataa vaurioitunutta akkua. Älä altista vedelle. Vaihdata vialliset akut heti. Lataa vain lämpötilassa 4–40 ˚C. Käytettäväksi vain ulkona. Toimita akku kierrätykseen ympäristöystävällisellä tavalla. Lataa DeWALT -akut ainoastaan yhteensopivilla DeWALT -latureilla. Jos muita kuin yhteensopivia DeWALT

akkuja ladataan DeWALT -laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita. Älä hävitä akkuyksikköä polttamalla. Pakkauksen sisältö Pakkauksen sisältö: 1 Runkonaulain 1 Varakärki reiän paikantamiseen(vain P2-mallit) 1 Laturi(vain P2-mallit) 2 Akut(vain P2-mallit) 1 Välinepakkaus(vain P2-mallit) 1 Käyttöohje tavaran suosituksien osion 38.3 mukaisesti koskien testausohjeita ja testikriteerejä. Useimmissa tapauksissa DeWALT -akun kuljetusta ei luokitella täysin säännöstelty luokan 9 vaaralliseksi materiaaliksi. Luokan 9 kuljetus on yleensä tarpeen kahdessa eri tilanteessa::

1. Useamman kuin kahden

DeWALT -litiumioniakun kuljetus lentorahdilla, kun pakkaus sisältää vain akkuja(ei työkaluja), ja

2. Yli 100 wattitunnin(Wh) energialuokan omaavan

litiumioniakun kuljetus. Wattitunnit on merkitty kaikkien litiumioniakkujen pakkaukseen. Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista. Akkuyksikkö AKUN TYYPPI DCN693 ja DCN694 toimivat 18 voltin akulla. DCB180, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B tai DCB185 -akut soveltuvat käytettäviksi. Katso lisätietoa osiosta Tekniset tiedoissa. Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä

ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku

on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista. HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä. Latauslaitteen ja akun tarrat Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:185 suomi tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä. Tämä DeWALT -latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita. Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DeWALT in huolto- organisaation kautta. Jatkojohdon käyttäminen Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm

ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen. VAROITUS: Käytä ainoastaan DeWALT -akkupakkauksia ja -latureita. Akun asentaminen ja poistaminen työkalusta(kuva 2) HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku(L) on ladattu täyteen.

AKUN ASENTAMINEN TYÖKALUN KAHVAAN

1. Kohdista akku(L) kahvan sisällä oleviin

2. Liu’uta se kahvaan, kunnes akku on hyvin

paikoillaan laitteessa ja varmista, ettei se irtoa.

AKUN POISTAMINEN TYÖKALUSTA

1. Paina akun vapautuspainiketta(U) ja vedä akku

ulos työkalun kahvasta.

2. Laita akku laturiin, kuten käyttöohjeen

laturiosassa kuvataan. HUOMAA: Akut, laturit ja pakkaukset eivät kuulu N-malleihin.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä. Kuvaus(Kuva 1) VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja. A. Liipaisin B. Liipaisimen turvalukitus C. Kärkilaukaisin D. Syvyyden säätökiekko E. Alhaisen akkuvirran ja kiinni jäämisen/ leikkautumisen merkkivalo F. Kiinni leikkautumisen vapautusvipu G. Naulakotelo H. Työntökappaleen lukitus

I. Toimintatilan valintakytkin

J. Kierrettävä tukirakenne/vyökoukku K. Sisäänrakennettu kuusiokoloavain L. Akku M. Kärki reiän paikantamiseen N. Naulan tukivipu(DCN693) O. Naulan pituuden valintakytkin(DCN693)

Langattomat DCN693- ja DCN694-runkonaulaimet on tarkoitettu AINOASTAAN metallisten kiinnikkeiden kiinnittämiseen puumateriaaleihin esimuodostettujen reikien avulla. Langaton runkonaulain on tarkoitettu sarja- ja RapidCycle-sarjalaukaisutilaan. Naulaimia, joissa on vain kertalaukaisutila, SAA käyttää rakennustelineillä, portailla, tikkailla tai tikkaiden kaltaisilla rakenteilla, esim. kattoruoteilla. Tässä laitteessa saa käyttää liittimien asentamiseen vain metalliliittimien valmistajan suosittelemia kiinnittimiä, jotka täyttävät soveltuvat rakennusmääräykset. ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

• Tämä tuote ei ole tarkoitettu henkilöiden(mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan186 suomi

4. Sulje naulakotelo vapauttamalla

työntökappaleen lukitus. Anna lukituksen liukua varoen eteenpäin ja lukitse naulayksikkö. Tyhjentymislukitus Naulaimessa on tyhjentymislukitus, joka estää työkalun käyttämisen, kun naulakotelo on lähes tyhjä. Kun kotelossa on noin 4 - 6 naulaa, työkalun tyhjentymislukitus aktivoituu. Katso Työkalun lataaminen naulapatruunojen lataamiseksi. HUOMAA: Jos työkaluun kohdistetaan voimakasta voimaa, lukitus voidaan ohittaa. Tämä suojaa työkalun mahdollisilta vaurioilta, jos se pudotetaan. Naulaussyvyyden asettaminen(kuva5) Naulaussyvyys voidaan asettaa syvyyden säätökiekolla.

1. Kun haluat naulan menevän vähemmän

syvemmälle, kierrä syvyyden säätökiekkoa(D) vasemmalle vähemmän syvän naulan kuvakkeen suuntaan.

2. Kun haluat naulan menevän syvemmälle, kierrä

syvyyden säätökiekkoa(D) oikealle syvän naulan kuvakkeen suuntaan. Toimintatilan valitseminen(kuva 1) Voit valita standardin sarjalaukaisutilan liu’uttamalla tilakytkimen(I) yksittäisen nuolikuvakkeen( ) kohdalle. Voit valita RapidCycle-sarjalaukaisutilan liu’uttamalla tilakytkimen(I) kaksoisnuolikuvakkeen( ) kohdalle. HUOMAA: Akun käyttöaika on standardia sarjalaukaisutilaa lyhyempi RapidCycle- sarjalaukaisutilassa. Akun käyttöaika on maksimaalinen, kun työkalu jätetään standardiin sarjalaukaisutilaan. Naulan pituuden asetus(kuva 1) VAIN DCN693 Tämän naulaimen jalustassa on naulan pituuden valintakytkin(O).

• Valitse lyhempien naulojen kohdalla asetus 1 säätämällä kytkin vasemmalle.

• Valitse pitempien naulojen ja vaativimpien töiden kohdalla asetus 2 säätämällä kytkin oikealle. Jos naulat eivät kiinnity syvälle nopeusasetuksessa1, tehoa voidaan lisätä valitsemalla nopeusasetus 2. HUOMAUTUS: Jos alle 40mm pituisia nauloja kiinnitetään nopeusasetuksella 2, työkalu kuluu liikaa ja se voi vioittua. TASOMITTARILLA VARUSTETUT AKUT(KUVA 2, 2A) Joissakin DeWALT -akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason. Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta(P) alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava. HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan. Kierrettävä tukirakenne/ vyökoukku(kuva 6) Tukirakenne/vyökoukku(J) voidaan asettaa helposti työkalun vasemmalle tai oikealle puolelle vasen- ja oikeakätisiä käyttäjiä varten. Jos koukkua ei haluta käyttää lainkaan, se voidaan kiertää kahvan jalustan etu- tai takaosaan. Työkalun lataaminen(kuva 4) VAROITUS: Kytke liipaisimen turvalukitus(B) aina päälle ja irrota akku ennen kiinnittimien lataamista ja poistamista. VAROITUS: Metalliliittimien kiinnittämiseen käytettyjen kiinnittimien tulee täyttää soveltuvien rakennusmääräyksien vaatimukset ja ne tulee asentaa määräyksien sekä metalliliittimien toimittajan määrityksien mukaisesti. Liittimien virheellinen asennus voi johtaa rakenteellisiin vaurioihin.

1. Liu’uta jousikuormitteinen työntökappaleen

lukitus(H) naulakotelon pohjaan sen lukitsemiseksi paikoilleen.

2. Valitse sopiva naulakampa.(Katso Tekniset

tiedot). DeWALT suosittelee aina DeWALT

merkkisten kiinnitysnaulojen käyttämistä. VAROITUS: Muita kuin DeWALT

lisävarusteita ei ole testattu tämän laitteen kanssa, joten niiden käyttäminen tässä työkalussa voi olla vaarallista. Käytä tämän laitteen kanssa vain DeWALT in suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

3. Aseta naulayksiköt naulakotelon täyttöaukkoon

ja varmista, että naulan päät kohdistuvat oikein aukkoon.187 suomi Liipaisimen lukituksen käyttäminen(kuva 3) Kaikissa DeWALT -naulaimissa on liipaisimen lukitsin(B), joka painettaessa oikealle(kuva 3) estää työkalun naulan laukeamisen lukitsemalla liipaisimen ja katkaisemalla moottorin virran. Kun liipaisimen lukitus painetaan vasemmalle, työkalu on täysin käytettävissä. Liipaisimen lukitus tulee aina lukita, kun työkaluun tehdään säätöjä tai kun sitä ei käytetä heti. Työkalun käyttäminen Työkalu vaatii sisäänajon ennen kuin se toimii täydellä teholla, sillä osa laitteen osista on sovitettava yhteen tai niitä on käytettävä yhdessä. Työkalu ei välttämättä naulaa pitkiä nauloja tasaisesti kyseisen aikajakson aikana.

500 - 1000 naulan jälkeen sisäänajo on suoritettu ja

työkalu toimii täydellä teholla. Työkalun käynnistäminen/ laukaiseminen(kuva 1, 8, 9) Työkalu voidaan käynnistää vetämällä liipaisimesta(A) jossakin toimintatilassa: sarjalaukaisutilassa tai RapidCycle- sarjalaukaisutilassa. VAROITUS: Kiinnittimet tulee naulata suoraan materiaaliin. Naulainta ei saa kallistaa naulaamisen aikana. Katso kuva8. VAROITUS: Runkonaulaimia ei ole tarkoitettu metallisten materiaalien naulaamiseen. Kun kiinnität metallisia kiinnittimiä, aseta kärki reiän paikantamiseen AINA metallisen liittimen esimuodostettuun reikään ja suuntaa naula ennen naulaamista niin, että se on kohtisuorassa reikään nähden. Katso kuva 9. SARJALAUKAISUTILA Sarjalaukaisutilaa käytetään ajoittaiseen naulaamiseen. Se tarjoaa maksimaalisen akun käyttöiän naulaamiseen.

1. Valitse tilakytkimellä(I) sarjalaukaisutila( ).

2. Vapauta liipaisimen turvalukitus(B).

3. Aseta kärki(M) reiän paikantamiseen metallisen

liittimen ensimmäiseen reikään ja paina työkalua alaspäin.

4. Vedä liipaisimesta(A) työkalun käynnistämiseksi.

5. Vapauta liipaisin ja nosta naulauskone

työkappaleen pinnasta. Nopeusasetus Etu Tyypillinen naulan pituus

Pitkien naulojen kiinnittämiseen vaadittu teho 50–60 mm

Parempi työkalun kestävyys, pitempi akun käyttöaika, suurempi naulausnopeus 40 mm TOIMINTA Käyttöohjeet VAROITUS: Noudata aina turvaohjeita ja määräyksiä. VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen. Käsien oikea asento(kuva 7) VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa. VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa(R) kuten kuvassa näytetään. Työkalun Valmistelu(kuva 1)

1. Poista akku(L) työkalusta ja varmista, että

työkalu on lukittunut.

2. Ota kaikki naulat ulos makasiinista(G).

HUOMAA: Jos naulat eivät vapaudu, paina naulan tukivipua(N).

3. Tarkista kontaktilaukaisimen(C) vapaa liike.

4. Lataa naulat uudelleen lippaaseen.

5. Aseta akku paikoilleen.

VAROITUS: Työkalua ei saa käyttää, jos kontaktilaukaisin tai naulan työntökappale eivät liiku vapaasti. HUOMAUTUS: ÄLÄ KOSKAAN suihkuta tai levitä muulla tavoin voiteluaineita tai liuottimia työkalun sisälle. Tämä voi vaikuttaa huomattavasti työkalun käyttöikään ja tehoon.188 suomi +/TAI tai jokin muu yhdistelmä. VIRHE Nollaa työkalu poistamalla ja asettamalla akku takaisin tai kytkemällä laukaisimen lukitus pois. Jos virhe toistuu, vie työkalu valtuutettuun DeWALT

huoltopalveluun. Kiinni leikkautumisen vapauttaminen(kuva 1, 3) Jos naulauskonetta käytetään vaativissa toimissa, joissa naulaamiseen käytetään muuttorin kaikkea saatavilla olevaa energiaa, työkalu voi leikkautua kiinni. Käyttöterä ei suorittanut loppuun käyttöjaksoa ja kiinni jäämisen/leikkautumisen merkkivalo(E) vilkkuu. Käännä työkalun kiinni leikkautumisen vapautusvipua(F) ja mekanismi avautuu. Jos käyttöterä ei palaa automaattisesti lähtöasentoon, suorita osion Kiinni jääneen naulan poistaminen ohjeet. Jos laite leikkautuu edelleen kiinni, tarkista materiaali ja naulan pituus varmistaaksesi, ettei käyttö ole liian vaativaa. Jos laite leikkautuu edelleen kiinni, tarkista toimintatila, materiaali ja naulan pituus varmistaaksesi, ettei käyttö ole liian vaativaa. DCN692 Jos kone juuttuu kiinni toistuvasti, tarkista nopeusasetus. Toinen nopeusasetus voi olla tarpeen käyttötarkoituksesta riippuen. Kiinni jääneen naulan poistaminen(kuva 1, 3) VAROITUS: Kytke liipaisimen turvalukitus(B) aina päälle ja irrota akku ja poista kiinnittimet ennen tukoksen poistamista. Jos naula juuttuu kärkikappaleeseen, kiinni jäämisen/leikkautumisen merkkivalo(E) vilkkuu. HUOMIO: Kun poistat kiinni juuttunutta naulaa, ÄLÄ suuntaa naulaimen päätä tai jalustaa ylöspäin. Muutoin kiinni juuttunut naula tai naulan kappaleet voivat päästä naulaimen sisälle. Jos jokin naulan osa pääsee työkalun sisälle, naula tulee poistaa laitteesta irrottamalla yläkansi. HUOMAA: Kiinni juuttuminen voi johtua jäämien kertymisestä kärkikanavaan. Tarkista ja poista mahdolliset jäämät alla kuvattujen ohjeiden mukaisesti välittömästi, jos huomaat työkalun tehossa muutoksia.

1. Poista akku työkalusta ja kytke päälle

liipaisimen turvalukitus(B).

6. Toista vaiheet 3–5 seuraavan naulan

kiinnittämiseksi. RAPIDCYCLE-SARJALAUKAISUTILA RapidCycle-sarjalaukaisutilassa moottorin kiertonopeus palautuu automaattisesti naulaamisen jälkeen, jotta sarjanaulaus onnistuisi nopeasti kaikilla terveys- ja turvallisuuseduilla. Kyseinen tila mahdollistaa useampien naulojen naulaamisen nopeammin, se kuitenkin kuluttaa enemmän akkuvirtaa.

3. Aseta kärki(M) reiän paikantamiseen metallisen

liittimen ensimmäiseen reikään ja paina työkaluaalaspäin.

4. Vedä liipaisimesta(A) työkalun käynnistämiseksi.

5. Vapauta liipaisin ja nosta naulauskone

työkappaleen pinnasta. HUOMAA: Työkalun moottori palauttaa täyden nopeuden automaattisesti ilman, että kontaktilaukaisinta(C) tarvitsee painaa.

6. Toista vaiheet 3–5 seuraavan naulan

kiinnittämiseksi. LED-merkkivalo(kuva 1) Naulauskoneessa on kaksi LED-merkkivaloa(E) takaosassa pohjakannen alapuolella. Katso lisäohjeita osiosta Vianmääritys. ALHAINEN AKKUVIRTA Vaihda akku ladatuun akkuun. KUUMA AKKU Anna akun jäähtyä tai vaihda se viileään akkuun. KIINNI JUUTTUMINEN/ LEIKKAUS Käännä kiinni leikkautumisen vapautusvipua. Katso Kiinni leikkautumisen vapauttaminen.

Anna työkalun jäähtyä ennen käytön jatkamista.189 suomi laite käynnistyy vahingossa, voi aiheutua loukkaantuminen. Laturia tai akkua ei voida huoltaa. Voiteleminen Tätä sähkötyökalua ei tarvitse voidella. HUOMAUTUS: ÄLÄ KOSKAAN suihkuta tai muulla tavoin pane voitelu- tai puhdistusliuotteita työkalun sisään. Tämä voi vaikuttaa vakavasti työkalun käyttöikään ja suorituskykyyn. Puhdistaminen VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta. VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen. LATURIN PUHDISTUSOHJEET VAROITUS: sähköiskun vaara. Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Voit puhdistaa laturin ulkopinnalla olevan lian ja rasvan liinalla tai pehmeällä harjalla(ei metallisella). Älä käytä vettä tai puhdistusliuoksia. Lisävarusteet VAROITUS: Muita kuin DeWALT

lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DeWALT in suosittelemia varusteita vahingoittumisvaaran vähentämiseksi. Saat lisätietoja jälleenmyyjältäsi.

2. Kun työkalu on asetettu sivuttain, liu’uta

jousikuormitteinen työntökappaleen lukitus(H) naulakotelon pohjaan sen lukitsemiseksi paikoilleen ja naulayksikön poistamiseksi. HUOMAA: Jos naulat eivät vapaudu, paina naulan tukivipua(N).

3. Löysää tuotteen mukana toimitetulla

kuusiokoloavaimella(K) kahta naulakotelon yläpuolella olevaa kuusiokolopulttia(Q).

4. Käännä naulakoteloa(G) eteenpäin.

5. Poista kiinni jäänyt/taipunut naula tarpeen

mukaan pihtien avulla. Poista tarvittaessa mahdolliset roskat naulakanavasta. HUOMIO: Jos jokin naulan osa pääsee työkalun sisälle, naula tulee poistaa laitteesta irrottamalla yläkansi. Katso kuva 11 a, b, d, e.

6. Jos käyttöterä on ala-asennossa, käännä

naulauskoneen yläosassa olevaa kiinni leikkautumisen vapautusvipua(F). HUOMAA: Jos käyttöterä ei palaa lähtöasentoon kiinni leikkautumisen vapautusvivun kääntämisen jälkeen, käyttöterä voi olla tarpeen nollata pitkää ruuvimeisseliä käyttäen.

7. Käännä naulakotelo takaisin lähtöasentoon

työkalun kärjen alapuolelle ja kiristä kuusiokolopultit(Q).

8. Aseta akku takaisin paikoilleen.

HUOMAA: Työkalu poistuu automaattisesti käytöstä eikä se nollaudu ennen kuin akku on poistettu ja asetettu uudelleen paikoilleen.

9. Aseta nauloja naulakoteloon(ks. Työkalun

10. Vapauta työntökappaleen lukitus(H).

11. Kytke liipaisimen turvalukitus(B) pois, kun olet

valmis jatkamaan naulaamista. Jos nauloja jää usein kiinni kärkikappaleeseen, anna valtuutetun DeWALT -huoltopalvelun huoltaa työkalu. KUNNOSSAPITO DeWALT -työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan. VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos190 suomi RIKKOUTUNEEN PALAUTUSJOUSEN VAIHTAMINEN: HUOMAA: Jouset tulee vaihtaa parina ja käyttää vain oikeaa DeWALTin lisävarusteena saatavaa vaihtosarjaa.

1. Irrota mukana toimitettavalla avaimella(K) kaksi

ruuvia(AA) yksikön molemmilta puolilta. Katso kuva11a.

2. Irrota palautusjärjestelmä(BB) yksiköstä. Katso

jousitangosta(DD). Katso kuva11c.

4. Väännä ja irrota jousen pysäytin(EE). Irrota

aluslevy(FF) ja palautusjousi(GG). Katso kuva11c.

5. Kiinnitä uusi palautusjousi ja aluslevy

jousitankoon(DD). Samalla kun painat jousta aluslevyn kanssa lähelle tangon vastakkaista päätä, käännä uutta jousipysäytintä, kunnes se ohittaa uurteen(HH) jousitangon kiinnitintä varten.

6. Kiinnitä uusi jousitangon kiinnitin huolellisesti ja

aseta pysäytin kiinnitintä vasten.

7. Toista vaiheet 3–6 toista jousta varten.

HUOMAA: Tarkista profiilin palautuminen liu’uttamalla profiilia ylös jousitankoa pitkin ja päästämällä irti. Sen tulisi palautua jousien voimalla.

8. Liu’uta palautusjärjestelmä(BB) takaisin

yksikköön. Katso kuva11d. On tärkeää yrittää kohdistaa profiili ja vauhtipyörä ennen palautusjärjestelmän ruuvaamista takaisin yksikköön. Tämä voidaan tehdä yhdistämällä akku ja sitten työntämällä ja vapauttamalla yksikön kärki penkkiä tai kovaa pintaa vasten. Moottorin pyöriminen käynnistyy. HUOMAA: Kun profiili ja vauhtipyörä on kohdistettu oikein, kuulet moottorin liukuvan alas täydestä nopeudesta. Jos profiilia ja vauhtipyörää ei ole kohdistettu oikein, moottori ei välttämättä käynnisty, saattaa hidastua paljon nopeammin kuin tavallisesti ja pitää voimakasta kirskuvaa ääntä. Jos näin tapahtuu, irrota palautusjärjestelmä ja aseta se takaisin uudelleen.

9. Kun palautusjärjestelmä on asetettu oikein,

avaa toimitukseen kuuluva Loctite

• ja laita pieni määrä kahden ruuvin(AA) kierteisiin ja kiinnitä ruuvit uudelleen avaimella ja kiristä huolellisesti. Katso kuva11e. VAROITUS: Testaa aina yksikkö naulaamalla lyhyitä nauloja pehmeään puuhun ja varmista, että työkalu toimii oikein. Jos työkalu ei toimi oikein, DCN6931-XJ KÄRJEN VAIHTAMINEN(KUVA 10) Reiän paikantamiseen tarkoitettu kärki(M) kuluu ajan myötä ja sen vaihto voi olla tarpeen. VAROITUS: Lue työkalun ohjekirja ennen lisävarusteiden käyttämistä oman turvallisuutesi takaamiseksi. Näiden varoituksien noudattamatta jättäminen voi johtaa henkilövahinkoihin ja työkalun sekä lisävarusteen vaurioitumiseen. Tätä työkalua huoltaessa tulee käyttää ainoastaan alkuperäisiä varaosia. REIÄN PAIKANTAVAN KÄRJEN VAIHTAMINEN:

1. Paina kova muovinen aluslevy(S) ruuvimeisselin

avulla irti kärjen kiinnitystapista(T).

2. Liu’uta tappi(T) pois naulaimen päästä.

3. Vedä kulunut/vaurioitunut kärki pois päästä.

4. Asenna uusi reiän paikantava kärki.

5. Asenna uusi kiinnitystappi(T) pään ja reiän

paikantavan kärjen läpi.

6. Paina uusi kova muovinen aluslevy(S)

paikoilleen kiinnitystappeen. HUOMAA: Käytä ainoastaan uutta tappea ja rengasta, jotka kuuluvat DCN6931-pakkaukseen. Kumirengasta ei saa käyttää uudelleen.

DCN6901-PALAUTUSJOUSEN VAIHTOSARJA(FIG. 11A-

11E) Kiinnitysterän palautusjouset kuluvat ajan myötä ja ne on lopulta vaihdettava. Jouset on vaihdettava, kun kiinnitysterä ei palaa enää lähtöasentoon kunkin laukaisun jälkeen. Tarkista avaamalla säiliö osion Kiinni jääneen naulan poistaminen mukaisesti ja jos jouset ovat kuluneet, kiinnitysterää voidaan liikuttaa taakse- ja eteenpäin naulakanavassa lähes ilman vastusta. Työkalu on suunniteltu niin, että palautusjouset voidaan vaihtaa alle 5 minuutissa paikan päällä lisävarustetta DCN6901-XJ käyttäen. VAROITUS: Lue työkalun ohjekirja ennen lisävarusteiden käyttämistä oman turvallisuutesi takaamiseksi. Näiden varoituksien noudattamatta jättäminen voi johtaa henkilövahinkoihin ja työkalun sekä lisävarusteen vaurioitumiseen. Tätä työkalua huoltaessa tulee käyttää ainoastaan alkuperäisiä varaosia. HUOMAUTUS: Kaikki palautusjousen vaihtosarjan mekaaniset osat näytetään mukavuussyistä ja vahvistuksena sarjan sisällöstä. Sarja sisältää myös paketin Loctite-liimaa, jota käytetään vaiheessa9. Katso kuva 11e.191 suomi ota yhteyttä valtuutettuun DeWALT

palvelukeskukseen välittömästi. VAROITUS: LOCTITE

AVAAMISEN JÄLKEEN. Älä hengitä höyryjä. Älä päästä silmiin tai iholle tai vaatteisiin. Käytä ainoastaan hyvin tuuletetulla alueella. Pidä lasten ulottumattomissa. ENSIAPUTOIMET: Sisältää polyglykolidimetakrylaattia, polyglykolioleaattipropyleeniglykolia, titaanidioksidia ja kumeenihydroperoksidia. Jos tuotetta niellään, ota välittömästi yhteyttä myrkytyskeskukseen tai lääkäriin. Ei saa oksennuttaa. Jos ainetta hengitetään sisään, siirrä henkilö raikkaaseen ilmaan. Jos tuotetta pääsee silmiin, huuhtele vedellä 15 minuutin ajan. Käänny lääkärin puoleen. Jos tuotetta pääsee iholle, huuhtele hyvin vedellä. Jos tuotetta pääsee vaatteille, poista vaatteet. *Loctite

on Henkel Corp:n rekisteröity tavaramerkki. Ympäristön suojeleminen Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com. Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sittenlaitteesta.

• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.192 suomi VIANMÄÄRITYSOPAS MONET YLEISET ONGELMAT VOIDAAN RATKAISTA HELPOSTI ALLA OLEVAN TAULUKON OHJEIDEN AVULLA. Jos ongelma on vakavampi tai toistuu, ota yhteyttä paikalliseen valtuutettuun DeWALT -korjauspalveluun, tai DeWALT -edustajaan tämän ohjekirjan osoitetietoja käyttäen. VAROITUS: Vakavan henkilövahinkovaaran vähentämiseksi akku tulee AINA poistaa työkalusta ennen korjaustoimenpiteitä.

ONGELMA SYY KORJEUSTOIMENPIDE

Moottori ei käynnisty, kun kärkilaukaisinta painetaan Liipaisimen lukitus on lukitusasennossa Avaa liipaisimen lukitus Tyhjentymislukitus on aktivoitunut, se estää kärkilaukaisimen liikkumisen Lisää nauloja naulakoteloon. Työkalu on leikkautunut kiinni, moottori ei toimi Käännä työkalun kiinni leikkautumisen vapautusvipua ja mekanismi avautuu. Jos käyttöterä ei palaa lähtöasentoon, poista akku ja paina käyttöterä käsin takaisin lähtöasentoon. Kärkilaukaisin on taittunut Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Moottori pysähtyy 5 sekunnin jälkeen Normaali toiminta, vapauta kärkilaukaisin ja paina uudelleen. Liitännät ovat likaiset tai vaurioituneet Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Sisäinen elektroniikka on vaurioitunut Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Liipaisin on vaurioitunut Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Akku on kuuma Anna akun jäähtyä tai vaihda se viileään akkuun. Työkalu on kuuma Anna työkalun jäähtyä ennen käytön jatkamista. Työkalu ei toimi (moottori toimii, mutta se ei laukaise naulaa) Tyhjentymislukitus on aktivoitunut, se estää kärkilaukaisimen liikkumisen Lisää nauloja naulakoteloon. Alhainen akkuvirta tai vaurioitunut akku Tarkista akun lataustaso, jos akussa näkyy lataustila. Lataa tai vaihda akku tarvittaessa. Kiinni juuttunut naula/käyttöterä ei ole palanut lähtöasentoon Poista akku, poista kiinni juuttunut naula, käännä kiinni leikkautumisen vapautusvipua, (paina käyttöterä tarvittaessa ylös käsin), aseta akku takaisin paikoilleen. Käyttö-/palautusmekanismi on vaurioitunut Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Sisämekanismi on juuttunut kiinni Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Sisäinen elektroniikka on vaurioitunut Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Moottori käynnistyy, mutta siitä kuuluu huomattavasti ääntä Kiinni juuttunut naula ja käyttöterä on jäänyt ala-asentoon Poista kiinni jääneet naulat kiinni leikkautumisen vapautusvivulla ja palauta käyttöterä lähtöasentoon tarvittaessa käsin. Käyttö-/palautusmekanismi on vaurioitunut Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun.193 suomi

ONGELMA SYY KORJEUSTOIMENPIDE

Käyttöterä jää edelleen kiinni ala-asentoon Kiinni juuttunut naula ja käyttöterä on jäänyt ala-asentoon Poista kiinni jääneet naulat kiinni leikkautumisen vapautusvivulla ja palauta käyttöterä lähtöasentoon tarvittaessa käsin. Käyttö-/palautusmekanismi on vaurioitunut Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Materiaalin ja naulan pituus Jos laite leikkautuu edelleen kiinni (jolloin kiinni leikkautumisen vapautusvipua käännetään), valitse sopiva materiaali ja naulan pituus, jotta käyttö ei olisi liian vaativaa. Kärkikappaleessa on epäpuhtauksia Puhdista kärkikappale ja varo, ettei siihen jää pieniä naulan kappaleita. Työkalun sisäänajoa ei ole suoritettu loppuun Uusien työkalujen osien yhteensovitus voi vaatia 500–1000 naulaa. Kiinnitä lyhempiä nauloja tämän aikajakson aikana, jos naulat eivät kiinnity tasaisesti. Virheellinen nopeusvalinta (vain DCN693) Jos yrität kiinnittää pitempiä kampanauloja pehmeään puuhun tai kovempiin materiaaleihin nopeudella 1 - valitse nopeusasetus 2. Työkalu toimii, mutta naulat eivät kiinnity kokonaan Syvyysasetus ei ole riittävän matala Kierrä syvyyden säädin syvempään asetukseen. Työkalua ei paineta riittävän voimakkaasti työkappaleeseen Paina työkalua asianmukaisella voimalla työkappaleeseen. Katso ohjekirja. Materiaalin ja naulan pituus Jos laite leikkautuu edelleen kiinni (jolloin kiinni leikkautumisen vapautusvipua käännetään), valitse sopiva materiaali ja naulan pituus, jotta käyttö ei olisi liian vaativaa. Käyttöterän kärki on vaurioitunut tai kulunut Vaihda käyttö-/palautusmekanismi. Ota yhteyttä valtuutettuun DeWALT -korjauspalveluun. Vaurioitunut käyttömekanismi Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Työkalun sisäänajoa ei ole suoritettu loppuun Uusien työkalujen osien yhteensovitus voi vaatia 500–1000 naulaa. Kiinnitä lyhempiä nauloja tämän aikajakson aikana, jos naulat eivät kiinnity tasaisesti. Virheellinen nopeusvalinta (vain DCN693) Jos yrität kiinnittää pitempiä kampanauloja pehmeään puuhun tai kovempiin materiaaleihin nopeudella 1 - valitse nopeusasetus 2. Työkalu toimii, mutta se ei laukaise nauloja Naulakotelossa ei ole nauloja Lisää nauloja naulakoteloon. Virheellinen naulan koko tai kulma Käytä vain suositeltuja lisävarusteita. Katso Tekniset tiedot. Kärkikappaleessa on epäpuhtauksia Puhdista kärkikappale ja varo, ettei siihen jää pieniä naulan kappaleita. Naulakotelossa on epäpuhtauksia Puhdista naulakotelo. Naulakotelo on kulunut Vaihda naulakotelo. Ota yhteyttä valtuutettuun DeWALT -korjauspalveluun. Käyttöterä on vaurioitunut tai kulunut Ota yhteyttä valtuutettuun DeWALT

korjauspalveluun. Työntökappaleen jousi on vaurioitunut Vaihda jousi; ota yhteyttä valtuutettuun DeWALT

korjauspalveluun.194 suomi

ONGELMA SYY KORJEUSTOIMENPIDE

Naula on juuttunut kiinni Virheellinen naulan koko tai kulma Käytä vain suositeltuja lisävarusteita. Katso Tekniset tiedot. Naulakotelon nauloja ei ole varmistettu paikoilleen edellisen kiinni jäämisen poistamisen/tarkistuksen jälkeen Varmista, että kiristät naulakotelon kuusiokolopulteilla tuotteen mukana toimitettua avainta käyttämällä. Käyttöterä on vaurioitunut tai kulunut Vaihda käyttöterä. Ota yhteyttä valtuutettuun DeWALT -korjauspalveluun. Materiaalin ja naulan pituus Jos laite leikkautuu edelleen kiinni (jolloin kiinni leikkautumisen vapautusvipua käännetään), valitse sopiva materiaali ja naulan pituus, jotta käyttö ei olisi liian vaativaa. Kärkikappaleessa on epäpuhtauksia Puhdista kärkikappale ja varo, ettei siihen jää pieniä naulan kappaleita. Naulakotelo on kulunut Vaihda naulakotelo. Ota yhteyttä valtuutettuun DeWALT -korjauspalveluun. Tyhjentymislukitus on päällä ja kotelossa on vain 7-9 naulaa jäljellä ja käyttäjä painaa liian voimakkaasti kärkeaä, jolloin lukitus ohitetaan. Lataa enemmän nauloja koteloon tyhjentymislukituksen kytkemiseksi pois. Työkalun sisäänajoa ei ole suoritettu loppuun Uusien työkalujen osien yhteensovitus voi vaatia 500–1000 naulaa. Kiinnitä lyhempiä nauloja tämän aikajakson aikana, jos naulat eivät kiinnity tasaisesti. Virheellinen nopeusvalinta (vain DCN693) Jos yrität kiinnittää pitempiä kampanauloja pehmeään puuhun tai kovempiin materiaaleihin nopeudella 1 - valitse nopeusasetus 2. Reiän porauksen heikko teho Reiän paikannuksen kärki on vaurioitunut tai kulunut Vaihda kärki pakkauksen avulla. Jos työkalun teho on edelleen heikko, vie se valtuutettuun DeWALT

6. Jos käyttöterä on ala-asennossa, käännä

AVAAMISEN JÄLKEEN. Älä hengitä höyryjä. Älä päästä silmiin tai iholle tai vaatteisiin. Käytä ainoastaan hyvin tuuletetulla alueella. Pidä lasten ulottumattomissa. ENSIAPUTOIMET: Sisältää polyglykolidimetakrylaattia, polyglykolioleaattipropyleeniglykolia, titaanidioksidia ja kumeenihydroperoksidia. Jos tuotetta niellään, ota välittömästi yhteyttä myrkytyskeskukseen tai lääkäriin. Ei saa oksennuttaa. Jos ainetta hengitetään sisään, siirrä henkilö raikkaaseen ilmaan. Jos tuotetta pääsee silmiin, huuhtele vedellä 15 minuutin ajan. Käänny lääkärin puoleen. Jos tuotetta pääsee iholle, huuhtele hyvin vedellä. Jos tuotetta pääsee vaatteille, poista vaatteet. *Loctite
