EFE2018 - Takka QLIMA - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE EFE2018 QLIMA

Onnittelut sähkölämmittimen hankinnasta. Olet ostanut laatutuotteen, josta nautit vuosien ajan, mikäli käytät sitä vastuullisesti. Lue tämä käyttäjän opas ensin lämmittimesi optimaalisen käyttöiän varmistamiseksi.

Annamme sinulle valmistajan puolesta kahden vuoden takuun kaikille materiaaliin ja ammattitaitoon liittyville vioille.

Toivotamme Teille kaikille mukavuutta lämmittimenne kanssa.

Ystävällisin terveisin,

PVG Holding B.V.

Asiakaspalveluosasto

1. LUE KÄYTTÖOHJE ENSIN.

2. JOS OLET EPÄVARMA JOSTAIN ASIASTA, OTA YHTEYTTÄ JÄLLEENMYYYJÄÄN

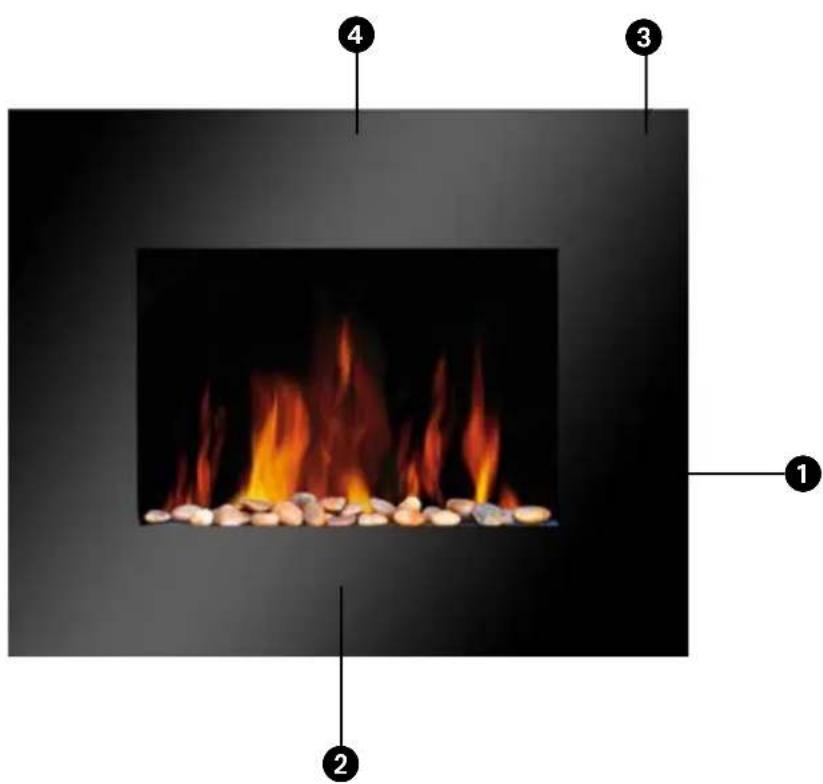

① Tasolaikka
② Kylmän ilman sisäänotto
③ Ohjauspaneeli
④ Kuuman ilman päästö
⑤ Kaukosäädin

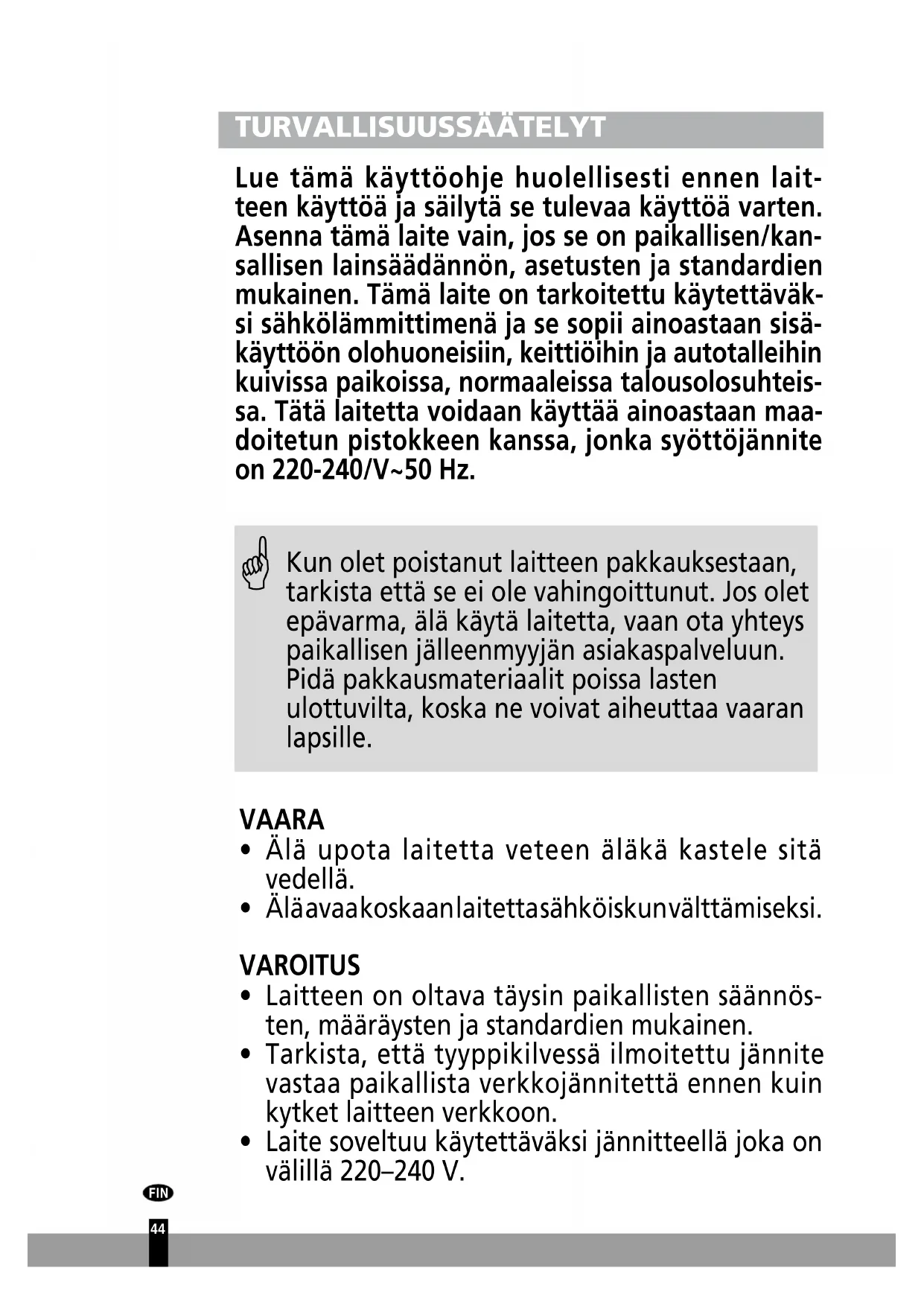

TURVALLISUUSSÄÄTELYT

Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se tulevaa käyttöä varten. Asenna tämä laite vain, jos se on paikallisen/kansallisen lainsäädännön, asetusten ja standardien mukainen. Tämä laite on tarkoitettu käytettäväksi sähkölämmittimenä ja se sopii ainoastaan sisä-käyttöön olohuoneisiin, keittiöihin ja autotalleihin kuivissa paikoissa, normaaleissa talousolosuhteissa. Tätä laitetta voidaan käyttää ainoastaan maadoitetun pistokkeen kanssa, jonka syöttöjännite on 220-240/V\~50 Hz.

Kun olet poistanut laitteen pakkauksestaan, tarkista että se ei ole vahingoittunut. Jos olet epävarma, älä käytä laitetta, vaan ota yhteys paikallisen jälleenmyyjän asiakaspalveluun. Pidä pakkausmateriaalit poissa lasten ulottuvilta, koska ne voivat aiheuttaa vaaran lapsille.

VAARA

• Älä upota laitetta veteen äläkä kastele sitä vedellä.
• Äläavaakoskaanlaitettasähköiskunvälttämiseksi.

VAROITUS

• Laitteen on oltava täysin paikallisten säännösten, määräysten ja standardien mukainen.
• Tarkista, että tyyppikilvessä ilmoitettu jännite vastaa paikallista verkkojännitettä ennen kuin kytket laitteen verkkoon.

• Laite soveltuu käytettäväksi jännitteellä joka on välillä 220–240 V.

• Jos verkkojohto on viallinen, se on vaihdettava Qlima valtuuttamassa huoltopisteessä tai vastaavassa palvelupisteessä vaarojen välttämiseksi.

• Vie laite aina Qlima valtuuttamaan huoltopisteeseen tarkastettavaksi tai korjattavaksi.
• Jos korjaukset suorittaa kouluttamaton henkilö, seurauksena voi olla erittäin vaarallinen tilanne käyttäjälle.
• Älä yritä korjata laitetta itse, tällöin takuu raukeaa.
• Pidä verkkojohto poissa kuumien pintojen läheisyydestä.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on rajoittuneet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietoa laitteen käytöstä.
• Lapsia on valvottava, etteivät he leiki laitteen kanssa.
• Pistokkeen on oltava aina saatavilla.
• Älä työnnä esineitä laitteen aukkoihin.
• Laitetta ei saa käyttää kylpyammeen, suihkun tai uima-altaan välittömässä läheisyydessä.
• Laite ei saa olla aivan pistorasian alapuolella.
• Älä peitä laitetta ylikuumenemisen välttämiseksi.

VARO

- Kytke laite pois päältä ja irrota johto pistorasiasta heti, jos siitä lähtee outo haju tai kuu-luu epänormaali ääni. Vie laite Qlima valtuutta-maan huoltopisteseen.

- Kytke laite pois päältä ja irrota johto pistorasiasta käyttöohjeiden mukaisesti ennen kuin siirrät tai puhdistat laitteen.

- Varmista, että laite ja verkkojohto ovat aina vauvojen ulottumattomissa (vähintään 1 metrin päässä).

- Älä käytä laitetta kosteissa paikoissa tai veden läheisyydessä, jos sen suojaluokka ei ole IPX4 (katso tyyppikilpeä). Vain luokan IPX4 laitteet soveltuvat käytettäväksi näissä olosuhteissa.

- Älä käytä laitetta paikoissa, joiden kosteuspitoisuus ylittää 95 %.

- Älä altista laitetta äärimmäisen kuumille tai kylmille olosuhteille tai suoralle auringonvalolle.

- Älä käytä laitetta ulkona.

- Älä koskaan nosta tai siirrä laitetta, kun se on käynnissä.

- Älä käytä jatkojohtoja tai usean pistorasian sovittimia.

- Irrota pistoke aina pistorasiasta, kun laitetta ei käytetä.

- Alfe 3-vuotiaat tulee pitää poissa laitteen luota, ellei heitä valvota jatkuvasti.

- Yli 3-vuotiaat ja alle 8-vuotiaat lapset saavat käynnistää sammuttaa laitteen, jos se on sijoitettu tai asennettu laitteelle tarkoitettuun normaaliin käyttöpaikkaan ja jos lapsia valvotaan turvallisesti ja jos he ymmärtävät laitteeseen liittyvät vaarat.

- Yli 3-vuotiaat ja alle 8-vuotiaat lapset eivät saa liittää laitetta pistorasiaan, puhdistaa laitetta tai suorittaa sen ylläpitoa.

- VAROITUS: Jotkin tämän tuotteen osat voivat kuumentua ja aiheuttaa palovammoja. Erityistä huomiota on kiinnitettävä lasten ja haavoittuvien ihmisten läsnäoloon.

- VAROITUS: Jotta vältetään lämpötilarajoittimen tahattoman nollauksen aiheuttamat vaarat, laitetta ei saa liittää ulkoiseen kytkinlaitteeseen,

kuten ajastimeen, tai piiriin, joka säännöllisesti kytketään päälle ja pois päältä.

• Laitetta voivat käyttää myös yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole koke-musta tai tietoa laitteen käytöstä, jos heitä on neuvottu laitteen turvallisesta käytöstä tai tar-jolla on turvallisen käytön edellyttämä valvonta ja jos he ymmärtävät laitteeseen liittyvät vaarat.
• Lasten ei saa antaa puhdistaa tai huoltaa laitetta ilman valvontaa.

LÄMMITTIMEN ASENNUS

1. Ota lämmitin varovasti pois laatikosta.
2. Poista kaikki pakkausmateriaali. Pidä kaikki pakkausmateriaali poissa lasten ulottuvilta.
3. Sijoita lämmitin kiinteälle tasaiselle pinnalle.

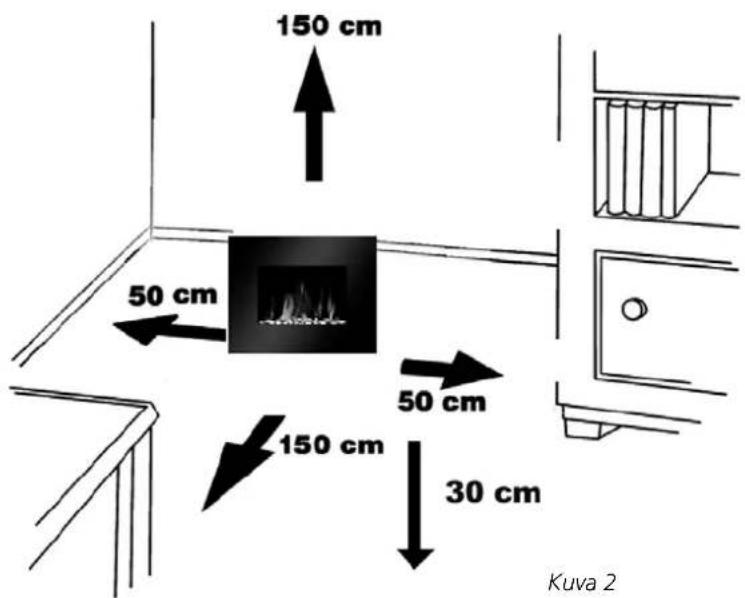

4. Varmista, että on olemassa tarpeeksi vapaata tilaa lämmittimen ympärillä. Katso kuva 2.
5. Tämä tuote sopii hyvin eristettyihin tiloihin tai satunnaiseen käyttöön.

150 cm 50 cm 50 cm 150 cm 30 cm Kuva 2

Seinäasennus

• Älä liitä laitetta sähköverkkoon, ennen kuin se on kiinnitetty kunnolla seinään ja ohjeet on luettu kokonaan.
• Vähimmäisetäisyyksiä tulee noudattaa (katso kuva 2).
• Voit katsoa lämmittimen seinäasennusohjeet videolta. Katso:

660 520 600

Kuva. 3

460 160 1045 Kuv

Kuva. 5

• Laitteen asennuksen aikana tulee varoa, että seinässä piilossa olevat kaapelit eivät vahingoitu. Ole varovainen poratessasi reikiä.
• Lämmitin on painava ja suurikokoinen: kun laitetta ja/tai lasisuojaa nostetaan ja asennetaan, aina vähintään kahden henkilön tulee tehdä työ.
• Laite on suunniteltu kiinnitettäväksi seinään pysyvästi vähintään 300 mm:n korkeudelle. Seinäkiinnike täytyy kiinnittää vaakasuoraan ja sähkökaapeli ohjata lämmittimen oikealta puolelta alhaalta.
• 600 mm lämmittimen pohjasta lattiaan on suositus polttoainetason optimaalista tarkistusta varten(katso kuvasta 3 suositellut kiinnitysmitat).
• Pidä lämmittimen yläreuna vähintään 1 500 mm etäisyydellä katosta tai muista esineistä optimaalista lämpimän ilman vaihtelua varten.
• Merkitse optimaalista tarkastelua varten neljän ylimmän ruuvin paikat seinään suositeltujen kiinnitysmittojen mukaan, katso kuva 4.
• Asenna pitkä seinäkiinnike mukana toimitetuilla tulpilla ja ruuveilla.
• Nosta lämmitin varovaisesti ylös. Varmista, että lämmittimen takareuna on pitkän seinäkiinnikkeen päällä (katso kuva 4 ympyrässä) ja että se on keskellä.
• Aseta lämmitin varovasti vaakasuoraan seinän kanssa.
• Merkitse 2 alareiän paikkaa alemmalle pienelle/lyhyelle tukikiinnikkeelle (katso kuva 5, merkitty nuolella) ja siirrä lämmitin pois.
• Asenna pieni/lyhyt seinäkiinnike mukana toimitetuilla tulpilla ja ruuveilla.
• Nosta lämmitin takaisin pitkään seinäkiinnikkeeseen.
• Asenna alempi pieni/lyhyt seinäkiinnike seinään. Käytä mukana toimitettuja ruuveja ja kiinnitä lämmitin pysyvästi paikalleen.
• Ota pikkukivet pussista ja laita ne valoyksikköön haluttuun paikkaan.
• Laita etulasisuoja tulen eteen. Kohdista kiinnikkeiden aukot lasipaneelin molemmilla puolilla olevien korvakkeiden kanssa tulen sivuissa, katso kuva 6.

HALLINTAPAINIKKEIDEN KUVAUS

Laitetta voidaan hallita kauko ohjaimella ja laitteessa olevilla painikkeilla.

Valmiustilassa päällä/pois symboli

on kytketty päälle

Kun ajastintoiminto on kytketty päälle ajastinsymboli

on päällä.

Ajastintoiminto voidaan aktivoida ajastinpainikkeella.

Laitteessa voidaan asettaa päiväys/aika, lämpötila ja kirkkaus.

Lämmitystoiminta toimii vain, jos asetettu lämpötila on korkeampi, kuin huoneen lämpötila.

- Paina päälle/pois-painiketta käynnistääksesi tai käynnistääksesi laite. Paina ja pidä painiketta painettuna 5 sekunnin ajan kirkkauden muuttamiseksi. Jos haluat käyttää lämmitystoi-mintoa kevyellä teholla, paina tarpeellinen painike (900W / 1800W). Näiden painikkeiden avulla toiminta voidaan myös kytkeä pois.

ON OFF TIMER SET ▲ DATE TIME + OK - C IC TIMER ON/OFF 900W DIMMER 1000W

Kaukosäädin

Aktivoi valmiustila. Paina päälle/pois painiketta kaukosäätimellä valoeffektin aktivoimiseksi. Kirkkaus voidaan muuttaa 'Himmennin' painikkeella.

Kaksi lämmitystilaa voidaan aktivoida painikkeilla '900W' ja '1800W'.

Voit asettaa haluamasi lämpötilan (15-30°C) + ja - painikkeilla. Vakioasetus on 20°C.

Ajastintoiminto voidaan (päälle/pois) asettaa painikkeella 'Ajastimen asetus".

Päiväys ja aika voidaan asettaa päiväys/aika painikkeella. Päiväys voidaan asettaa nuolipainikkeilla. Tunnit ja minuutit voidaan asettaa + / - painikkeilla. Paina 'ok' painiketta, kun olet muuttanut päiväyksen tai ajan asetusten vahvistamiseksi.

On olemassa kymmenen mahdollista asetusta ajastintoiminnolle. Jokaisessa asetuksessa on päiväys, 'päällä' aika ja 'pois' aika. Maksimi aika on 23 tuntia ja 50 minuuttia.

Paina Ajastimen asetus -painiketta. Valitse 'päällä' aika " ja - painikkeilla. 'Pois' aika voidaan valita 'nuoli ylös' painikkeella. Asetettu arvo voidaan pyyhkiä 'C' (Cancel) painikkeella.

Painamalla IC (Intelligent Control - älykäs hallinta) painiketta voidaan aktivoida lämmitystila suunnitellulle ajalle (ajastin toiminta), riippuen varsinaisen ja halutun lämpötilan erosta. Lämmitystila voidaan myös muuttaa automaattisesti, kun olosuhteet antavat syyn sellaiselle toiminnalle. Tämä auttaa saavuttamaan haluamasi lämpötilan ajoissa.

KUNNOSSAPITO JA VARASTOINTI

Anna tuotteen jäähtyä täysin ennen huoltoa tai varastointia.

Varmista, että tuote on "O" OFF (POIS)-asennossa ja sähköjohto on irrotettu ennen puhdistustoimintojen aloittamista.

• Varmista, että laitteen kotelo on täysin ehjä ja kiinnitetty ennen jokaista käyttöä.
• Älä kosketa kuumia pintoja. Käytä aina laitteen kahvaa. Käytä suojakäsineitä vakavien palovammojen tai muiden vammojen ehkäisemiseksi.
• Puhdista laitteen ulko-osa pehmeällä, kostealla kankaalla.

VAROITUS:

Älä päästä vettä tai muita nesteitä tuotteeseen, tämä voi aiheuttaa tulipalon ja/ tai sähkövaaran.

• Älä käytä hankaavia aineita tai liuotteita, nämä voivat vahingoittaa laitetta.
• Varastoi tuotetta puhtaassa kuivassa paikassa, kun se ei ole käytössä.

TEKNISET TIEDOT

Malli EFE 2018

Lämmityskyky (max.) W 1800
Lämmitystasojen määrä 2 (900W / 1800W)
Amppeeri A 8,1
Jännite V / Hz / Ph 220-240 / 50 / 1
Paino kg 13,5
Mitat	mm 660 x 95 x 520
(L x S x K)
Sopii seuraaviin tiloihin m^3 70
Paristot kaukosäätimeen 2x AAA

EY YHDENMUKAISUUSJULISTUS

Laite on suunniteltu, rakennettu ja jaettu EY-diriektiivien turvallisuussäännösten mukaisesti. Laite on tarkoitettu normaaliin talouskäyttöön ja vain kuvailtuun käyttöön.

TAKUUEHDOT

Laitteella on 24 kuukauden takuu ostopäivästä lähtien.

Kaikki materiaali- ja valmistusviat korjataan tai vaihdetaan maksutta takuuaikana. Takuuta koskevat seuraavat säännöt:

1. Kieltäydymme nimenomaisesti kaikista vahingonkorvausvaatimuksista, mukaan lukien sivuvaikutukset tai muut vahingot.
2. Komponenttien korjaukset tai vaihto takuuaikana ei johda takuun pidentämiseen.
3. Takuu on mitätön, jos laitteeseen on tehty muutoksia, käytetty muita kuin aitoja osia tai kolmannet osapuolet ovat tehneet korjaukset.
4. Takuu ei kata normaalille kulumiselle altistuvia komponentteja, kuten lamppuja ja lämmityselementtejä.
5. Takuu on voimassa vain silloin, kun esität alkuperäisen, päiväyksellä varustetun ostokuitin ja jos mitään muokkauksia ei ole tehty.
6. Takuu on mitätön, jos vahingot aiheutuvat laiminlyönnistä tai toimista, jotka poikkeavat tämän käyttöohjeen sisältämistä ohjeista.
7. Laitteen tai komponenttien toimituskulut ja kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.
8. Takuu ei kata muiden kuin sopivien osien käytöstä aiheutuvia vaurioita.

Tarpeettomien kulujen estämiseksi suosittelemme käyttöohjeiden lukemista ensin aina huolellisesti. Vie laite jälleenmyyjälle jos nämä ohjeet eivät ratkaise ongelmaa.

Sähkölaitteita ei tule hävittää talousjätteen joukossa. Tuo ne kierrätyskeskukseen, jos sellaisia on lähistöllä. Pyydä paikallista hallitusta tai myyjää kierrätykseen liittyviin neuvoihin liittyen.
