KÄYTTÖOHJE DFJ401Z MAKITA

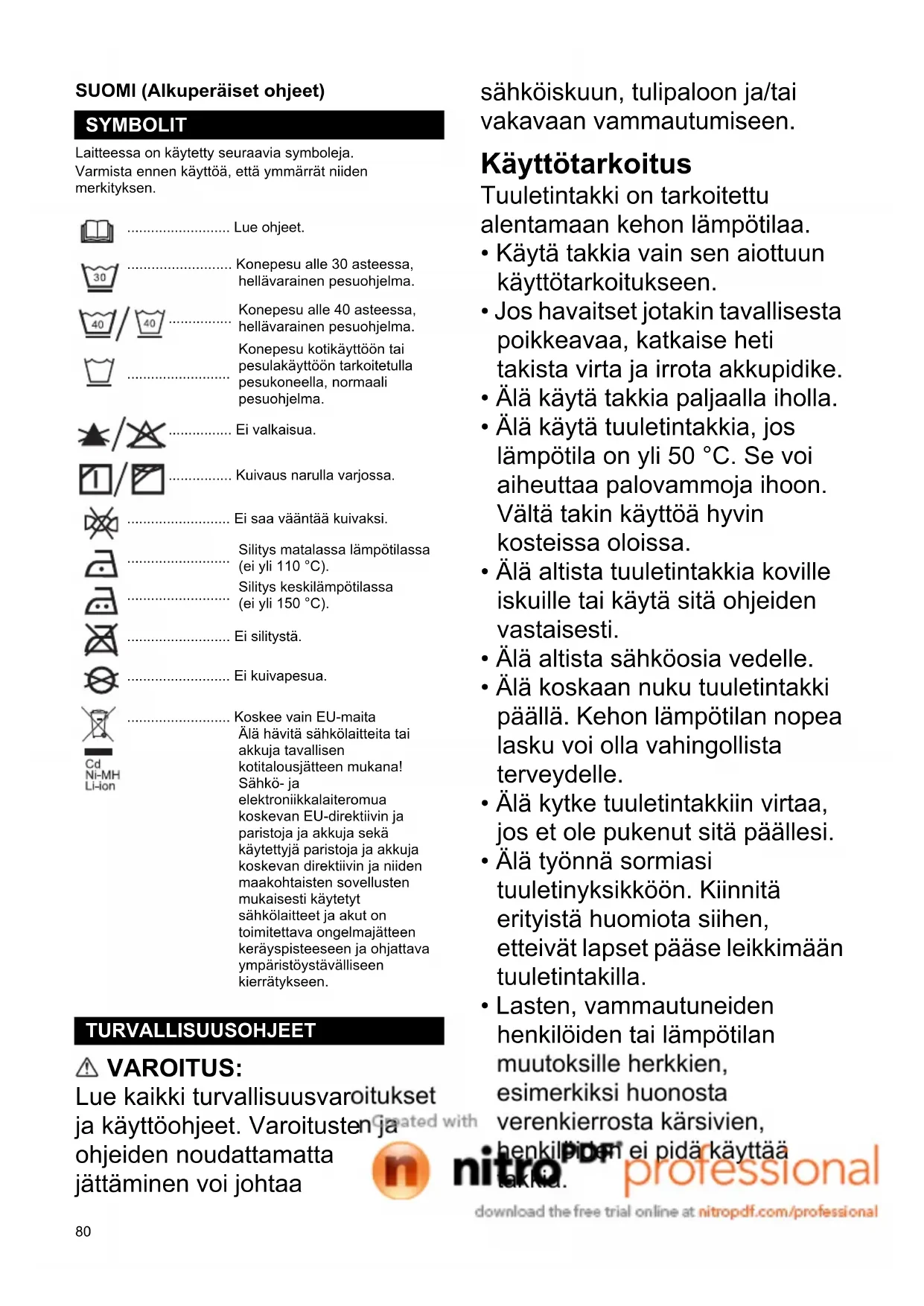

• Enkelte av elementene på listen kan være inkludert som standard tilbehør i pakken. Disse elementene kan variere fra land til land. VEDLIKEHOLD EKSTRAUTSTYR80 SUOMI (Alkuperäiset ohjeet) Laitteessa on käytetty seuraavia symboleja. Varmista ennen käyttöä, että ymmärrät niiden merkityksen. VAROITUS: Lue kaikki turvallisuusvaroitukset ja käyttöohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan vammautumiseen. Käyttötarkoitus Tuuletintakki on tarkoitettu alentamaan kehon lämpötilaa.

• Käytä takkia vain sen aiottuun käyttötarkoitukseen.

• Jos havaitset jotakin tavallisesta poikkeavaa, katkaise heti takista virta ja irrota akkupidike.

• Älä käytä takkia paljaalla iholla.

• Älä käytä tuuletintakkia, jos lämpötila on yli 50 °C. Se voi aiheuttaa palovammoja ihoon. Vältä takin käyttöä hyvin kosteissa oloissa.

• Älä altista tuuletintakkia koville iskuille tai käytä sitä ohjeiden vastaisesti.

• Älä altista sähköosia vedelle.

• Älä koskaan nuku tuuletintakki päällä. Kehon lämpötilan nopea lasku voi olla vahingollista terveydelle.

• Älä kytke tuuletintakkiin virtaa, jos et ole pukenut sitä päällesi.

• Älä työnnä sormiasi tuuletinyksikköön. Kiinnitä erityistä huomiota siihen, etteivät lapset pääse leikkimään tuuletintakilla.

• Lasten, vammautuneiden henkilöiden tai lämpötilan muutoksille herkkien, esimerkiksi huonosta verenkierrosta kärsivien, henkilöiden ei pidä käyttää takkia. SYMBOLIT .......................... Lue ohjeet. .......................... Konepesu alle 30 asteessa, hellävarainen pesuohjelma.

Konepesu alle 40 asteessa, hellävarainen pesuohjelma.

Konepesu kotikäyttöön tai pesulakäyttöön tarkoitetulla pesukoneella, normaali pesuohjelma. ................ Ei valkaisua. ................ Kuivaus narulla varjossa. .......................... Ei saa vääntää kuivaksi.

Silitys matalassa lämpötilassa (ei yli 110 °C).

Silitys keskilämpötilassa (ei yli 150 °C). .......................... Ei silitystä. .......................... Ei kuivapesua. .......................... Koskee vain EU-maita Älä hävitä sähkölaitteita tai akkuja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja paristoja ja akkuja sekä käytettyjä paristoja ja akkuja koskevan direktiivin ja niiden maakohtaisten sovellusten mukaisesti käytetyt sähkölaitteet ja akut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. TURVALLISUUSOHJEET81

• Jos takissa ilmenee jotakin tavallisuudesta poikkeavaa, ota yhteyttä paikalliseen huoltoedustajaan.

• Älä hävitä pesu- ja tuotenimimerkintöjä. Jos ne muuttuvat lukukelvottomiksi tai katoavat, pyydä paikallista huoltoedustajaa korjaamaan ne.

• Valitse tuulettimen nopeus, joka sopii jatkuvaan käyttöön kussakin käyttöympäristössä.

• Tätä laitetta voivat käyttää myös 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, jos he käyttävät laitetta valvotusti tai jos heille annetaan riittävät ohjeet laitteen käyttämiseksi turvallisella tavalla ja he ymmärtävät siihen liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

• Irrota tuuletinyksikkö, akkupidike ja akku ennen takin pesemistä. Pese vain itse takki.

• Älä puhalla paineilmaa tuulettimeen. Älä työnnä tikkuja tuuletinyksikköön. Se voi vaurioittaa tuuletinta ja moottoria.

• Älä jätä takkia sateeseen tai kosteisiin olosuhteisiin. Takin sisään päässyt vesi lisää sähköiskun vaaraa.

• Älä vahingoita virtajohtoa. Älä koskaan kanna tai vedä takkia tai irrota virtajohtoa virtajohdosta kiinni pitäen. Älä anna johdon joutua kosketukseen kuumuuden, öljyn tai terävien reunojen kanssa.

• Älä käytä tätä takkia, jos olet huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen.

• Älä jätä tuuletintakkia kuumaan paikkaan, esimerkiksi auringon lämmittämään autoon. Se voi aiheuttaa muoviosien sulamista ja vaurioittaa laitetta.

• Jos takkia säilytetään pitkään, irrota akkuteline ja akku takista ja irrota akku akkutelineestä.

• Laitetta ei ole tarkoitettu lääkinnälliseen käyttöön sairaaloissa. Sähköturvallisuus

1. Älä työnnä nauloja,

metallilankaa yms. USB- virransyöttöliitäntään. Se voi aiheuttaa oikosulun, joka voi muodostaa savua ja sytyttää tulipalon.

2. Älä kytke virtalähdettä USB-

liitäntään. Se voi aiheuttaa tulipalon. USB-liitäntä on tarkoitettu vain pienjännitelaitteiden lataamiseen. Aseta USB- liitännän suojus aina82 paikalleen, kun et lataa pienjännitelaitetta. Akkua koskevia tärkeitä turvallisuusohjeita HUOMIO: Käytä vain aitoja Makita-akkuja. Jos laitteessa käytetään muita kuin Makita-akkuja tai jos käytettävään akkuun on tehty muutoksia, seurauksena voi olla akun hajoaminen, mikä voi aiheuttaa tulipalon, henkilövahinkoja ja aineellisia vahinkoja. Se myös mitätöi Makitan työkalulle ja laturille annetun Makita-takuun.

• Lataa akkua vain valmistajan ilmoittamalla laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisentyyppisen akun kanssa.

• Käytä takkia vain valmistajan ilmoittamien akkujen kanssa. Muunlaisten akkujen käyttäminen voi aiheuttaa loukkaantumis- tai tulipalovaaran.

• Tutustu ennen akun käyttöönottoa kaikkiin akkulaturissa (1), akussa (2) ja akkukäyttöisessä tuotteessa (3) oleviin varoitusteksteihin.

• Jos akun toiminta-aika lyhenee merkittävästi, lopeta akun käyttö. Seurauksena voi olla ylikuumeneminen, palovammoja tai jopa räjähdys.

• Akusta voi vuotaa nestettä, jos sitä käsitellään väärin. Vältä kosketusta. Jos elektrolyyttiä pääsee silmiin, huuhtele puhtaalla vedellä ja hakeudu heti lääkärin hoitoon. Seurauksena voi olla sokeutuminen.

• Älä saata akkua oikosulkuun:

1. Älä koske akun napoihin

millään sähköä johtavalla materiaalilla.

2. Älä säilytä akkua yhdessä

muiden metalliesineiden, kuten naulojen, kolikoiden yms. kanssa.

3. Älä altista akkua vedelle tai

sateelle. Akun oikosulku voi aiheuttaa voimakkaan sähkövirran, ylikuumenemisen, palovammoja ja jopa laitteen rikkoutumisen.

• Älä säilytä takkia, akkupidikettä ja akkua paikassa, jossa lämpötila voi nousta 50 °C:seen tai sitäkin korkeammaksi.

• Älä hävitä akkua polttamalla, vaikka se olisi pahoin vaurioitunut tai täysin loppuun kulunut. Avotuli voi saada akun räjähtämään.

• Varo kolhimasta tai pudottamasta akkua.

• Älä käytä vahingoittunutta akkua.83
• Hävitä akku paikallisten määräysten mukaisesti.

• Laitteessa olevia litiumioniakkuja on käsiteltävä vaarallisia aineita koskevien säädösten mukaisesti. Esimerkiksi kolmansien osapuolten tai huolintaliikkeiden tekemissä kaupallisissa kuljetuksissa on otettava huomioon pakkausta ja pakkausmerkintöjä koskevat erityisvaatimukset. Ennen tuotteen valmistelua lähetystä varten on kysyttävä neuvoa vaarallisten aineiden kuljetuksen asiantuntijalta. Ota huomioon myös mahdolliset maakohtaiset määräykset. Teippaa akun avonaiset liittimet umpeen tai suojaa ne muulla tavoin ja pakkaa akku siten, ettei se pääse liikkumaan pakkauksessa. Vihjeitä akun käyttöiän pidentämiseksi

• Älä koskaan lataa täyttä akkua. Ylilataus lyhentää akun käyttöikää.

• Lataa akku huoneenlämmössä 10–40 °C.

• Anna kuuman akun jäähtyä ennen lataamista.

• Lataa akku, jos sitä ei käytetä pitkään aikaan (yli kuuteen kuukauteen).

• Jotta akun käyttöikä olisi mahdollisimman pitkä, se on aina ladattava täyteen käytön jälkeen.

OHJEET. (Kaikki kuvat löytyvät tämän käyttöohjeen viimeiseltä sivulta.)DFJ202, DFJ203, DFJ300, DFJ301 (kuva 1)(1) Nimikyltin paikka (2) Hihan nimikyltin paikka (3) Hihan pidin(4) Akkutasku(5) Tuulettimen ripustin(6) Neppari(7) Tuuletinyksikkö(8) VirtajohtoVain DFJ203 ja DFJ301(9) Luistamaton kumi(10) HuppuDFJ400, DFJ401 (kuva 2) (1) Nimikyltin paikka (2) Hihan nimikyltin paikka (3) Hihan pidin(4) Akkutasku(5) Tuulettimen ripustin(6) Neppari(7) Tuuletinyksikkö(8) Virtajohto(11) Olkatoppaus(12) Verkkotasku jääpussilleVain DFJ401 (9) Luistamaton kumi (10) Huppu Virta (kaikki mallit) OSAT (kuva 1 ja 2) TEKNISET OMINAISUUDET USB-virransyöttöliitäntä DC 5 V, 2,1 A, tyyppi ANimellisjännite (V) DC 10,8 VDC 14,4 V DC 18 VAkku 10,8 VBL1015, BL1020B, BL1040B14,4 VBL1415, BL1415N, BL1430, BL1430B, BL1440, BL1450, BL1460B18 V BL1815, BL1815N, BL1820, BL1820B, BL1830, BL1830B, BL1840, BL1840B, BL1850, BL1850B, BL1860B84 Toiminta-aika (tuntia, arvioitu) Materiaali

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta.

• Tekniset ominaisuudet ja akku saattavat vaihdella maakohtaisesti.

• Toiminta-aika voi vaihdella akun tyypin, lataustilan ja käyttöolosuhteiden mukaan. Akun asentaminen akkupidikkeeseen ja irrottaminen siitä (kuva 3) HUOMIO:

• Pidä akkupidikkeestä ja akusta tiukasti kiinni, kun irrotat tai kiinnität akkua. Jos akkupidike tai akku putoaa, ne voivat vaurioitua tai aiheuttaa loukkaantumisen. Asenna akku (15) sovittamalla akun kieleke akkupidikkeessä olevaan uraan ja työntämällä akku sitten paikoilleen. Työnnä akku pohjaan asti niin, että kuulet sen napsahtavan paikoilleen. Jos painikkeen yläpuolella näkyy punainen ilmaisin (13), akku ei ole lukkiutunut täysin paikoilleen. Työnnä akku aina pohjaan asti niin, että punainen ilmaisin ei enää näy. Jos akku ei ole tiukasti paikallaan, se voi pudota akkupidikkeestä ja aiheuttaa vammoja joko itsellesi tai sivullisille. Älä käytä voimaa akun asennuksessa. Jos akku ei mene paikalleen helposti, se on väärässä asennossa. Irrota akku akkupidikkeestä painamalla akun etupuolella olevaa painiketta (14) ja vetämällä akku ulos akkupidikkeestä. Tuuletinyksikön asentaminen takkiin ja irrottaminen siitä (kuva 4, 5 ja 6) Kiinnitä tuulettimen ripustin tuuletinyksikköön ja työnnä se takin läpi niin, että tuulettimen ripustimen voi kiinnittää vyöhösi. Tuulettimen ripustin tekee takin käytöstä mukavampaa. Kiinnitä tuuletinyksikkö takkiin sulkemalla vetoketju. Varmista sitten kiinnitys kiinnittämällä neppari. Suorita irrotus noudattamalla asennusohjeita käänteisessä järjestyksessä. Akkupidikkeen kiinnittäminen (kuva 7 ja

Kytke takin virtajohto akkupidikkeeseen. Voit ripustaa akkupidikkeen vyöhösi. 18 V:n 14,4 V:n akkujen akkupidikkeet Akkupidike estää akkua putoamasta. Kun irrotat akkupidikkeen vyöstä, pidä vapautuspainiketta (16) painettuna ja vedä akkupidikettä ylöspäin. Suodatinsarjan (lisävaruste) kiinnittäminen (kuva 9) Suodatinsarja suojaa tuuletinyksikköä pölyltä ja tomulta. On suositeltavaa käyttää suodatinsarjaa työskenneltäessä pölyisissä tai tomuisissa oloissa. Kiinnitä suodatintyyny (17) tuuletinyksikköön ja aseta sitten suodatin (18) sen päälle. Suorita irrotus noudattamalla asennusohjeita käänteisessä järjestyksessä. HUOMIO:

• Tuuletintakki vaikuttaa viilentävästi, kun ulkoilman lämpötila ja kosteus on alle kehon lämpötilan ja ihon pinnalla vallitsevan kosteuden. Tuuletintakki ei ehkä vaikuta viilentävästi, jos ympäröivä ilma on lämpimämpää ja kosteampaa kuin takin sisällä oleva ilma. Kytkimen toiminta (kuva 10) Kytke takkiin virta pitämällä virtapainiketta (21) painettuna. Takki käynnistyy tuulettimen suurella nopeudella. Aina, kun kosketat virtapainiketta, ilman kiertonopeus muuttuu: suuri - keskinopea - pieni - suuri jne. Ilman kiertonopeuden ilmaisin (20) näyttää ilman nykyisen kiertonopeuden. Katkaise virta pitämällä painiketta uudelleen painettuna. Turbopainike (kuva 10) Kun turbopainiketta (19) painetaan, takki toimi turbotoiminnolla ja jäähdyttää nopeasti. Turbotoiminto kestää minuutin, minkä jälkeen nopeus palautuu normaaliksi. Ilmavirran ohjaus (kuva 11, 12, 13 ja 14) Vakaan ilmavirran ylläpitämiseksi kannattaa sulkea takin niskassa oleva neppari (Kuva 11) Voit ohjata takin sisäistä ilmavirtaa sulkemalla tai avaamalla sisävetoketjuja. Kun sisävetoketjut (kuva 12) suljetaan, suurin osa ilmasta virtaa suurella voimalla niskan aukon kautta. Kun sisävetoketjut avataan (kuva 13), ilma virtaa niskan ja hihojen aukkojen kautta. Hupulliset mallit (kuva 14) Käytä huppua, kun käytät kypärää. Tuulettimen tuottama ilmavirta kulkee kypärän läpi ja viilentää päätäsi. Ilmavirran nopeus BL1040B BL1460B BL1860B

36,08,514 DFJ202 DFJ203 Ulkopinnan materiaali: Polyesteri (100 %) Vuorimateriaali: Polyesteri (100 %) Tasku: Puuvilla (100 %) DFJ300 DFJ301 Ulkopinnan materiaali: Puuvilla (100 %) Vuorimateriaali: Polyesteri (100 %) Tasku: Puuvilla (100 %) DFJ400 DFJ401 Ulkopinnan materiaali:Polyesteri (100 %) + titaanipinnoite Vuorimateriaali: Polyesteri (100 %) Tasku: Puuvilla (100 %) Olkatoppaus: Polyesteri (65 %) + elastaani (35 %) KOKOAMINEN TOIMINNAN KUVAUS85 Akkutasku (kuva 15) Takin sisäpuolella on tasku akkupidikkeen (ja akun) säilytystä varten. Kytke virtajohto akkupidikkeeseen ja aseta akkupidike sitten taskuun. Tähän taskuun sopii 10,8 V:n akkupidike. USB-laitteiden kytkeminen (kuva 16) HUOMIO:

• Kytke vain laitteita, jotka ovat yhteensopivia USB- virransyöttöliitännän kanssa. Muuten seurauksena voi olla akkupidikkeen toimintahäiriö. Akkupidike (akun mukana) voi toimia USB-laitteiden ulkoisena virtalähteenä. Avaa kansi ja kytke USB-kaapeli (ei sisälly toimitukseen) akkupidikkeen virtalähdeliitäntään (22). Kytke sitten kaapelin toinen pää laitteeseen ja käännä USB-liitännän vieressä olevaa kytkintä (23). Akkupidike (jossa on akku) tuottaa 5 V:n ja 2,1 A:n tasavirran. USB-kaapelin voi asettaa takin sisään taskussa olevan reiän ja kaapelin pidikkeen avulla. HUOMAUTUS:

• Varmuuskopioi USB-laitteen tiedot aina ennen USB- laitteen kytkemistä akkupidikkeeseen (akun mukana). Muuten tiedot voivat kadota.

• Laturi ei ehkä syötä virtaa joihinkin USB-laitteisiin.

• Kun liitäntä ei ole käytössä tai kun lataaminen on valmis, irrota USB-kaapeli ja sulje liitännän suojus.

• Akkuvirtaa kuluu aina, kun USB-liittimen vieressä oleva kytkin on kytketty päälle. Käännä kytkin pois päältä aina, kun tuuletin ei ole käytössä. HUOMIO:

• Varmista aina ennen tarkastus- tai ylläpitotoimia, että takin virta on katkaistu ja akku irrotettu. Jos takin virta ei kytkeydy tai täyteen ladatussa akussa ilmenee jokin vika, puhdista akkupidikkeen ja akun navat. Jos takki ei edelleenkään toimi asianmukaisesti, lopeta takin käyttö ja ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Älä koskaan käytä bensiiniä, ohentimia, alkoholia tms. aineita. Muutoin pinta voi halkeilla tai sen värit ja muoto voivat muuttua. Takin puhdistaminen Irrota tuuletinyksikkö ja akkupidike takista ennen pesua. Noudata pesuohjelapun merkintöjä. DFJ400 ja DFJ401 Käytä konepesussa pesupussia. HUOMIO:

• Seuraavia lisävarusteita tai laitteita suositellaan käytettäväksi tässä ohjeessa kuvatun Makita- työkalun kanssa. Muiden lisävarusteiden tai laitteiden käyttö voi aiheuttaa henkilövahinkoja. Käytä lisävarustetta tai laitetta vain ilmoitettuun käyttötarkoitukseen. Jos tarvitset lisätietoja varusteista, ota yhteyttä Makitan paikalliseen huoltopisteeseen.

• Alkuperäinen Makita-akku ja -laturi HUOMAUTUS:
