KÄYTTÖOHJE LBT120BK LENCO

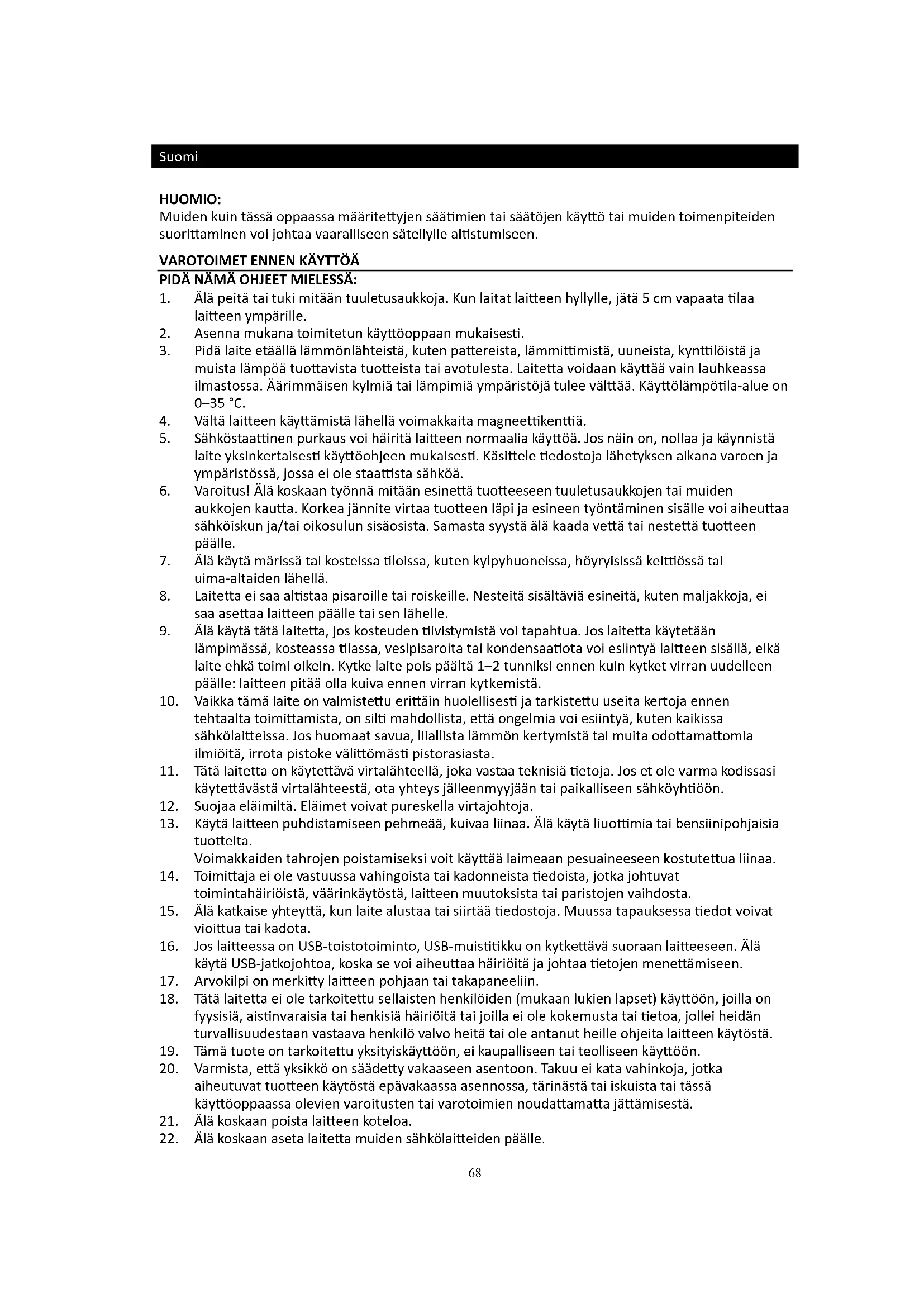

HUOMIO: Muiden kuin tässä oppaassa määritettyjen säätimien tai säätöjen käyttö tai muiden toimenpiteiden suorittaminen voi johtaa vaaralliseen säteilylle altistumiseen.

1. Älä peitä tai tuki mitään tuuletusaukkoja. Kun laitat laitteen hyllylle, jätä 5 cm vapaata tilaa

2. Asenna mukana toimitetun käyttöoppaan mukaisesti.

3. Pidä laite etäällä lämmönlähteistä, kuten pattereista, lämmittimistä, uuneista, kynttilöistä ja

muista lämpöä tuottavista tuotteista tai avotulesta. Laitetta voidaan käyttää vain lauhkeassa ilmastossa. Äärimmäisen kylmiä tai lämpimiä ympäristöjä tulee välttää. Käyttölämpötila-alue on 0–35 °C.

4. Vältä laitteen käyttämistä lähellä voimakkaita magneettikenttiä.

5. Sähköstaattinen purkaus voi häiritä laitteen normaalia käyttöä. Jos näin on, nollaa ja käynnistä

laite yksinkertaisesti käyttöohjeen mukaisesti. Käsittele tiedostoja lähetyksen aikana varoen ja ympäristössä, jossa ei ole staattista sähköä.

6. Varoitus! Älä koskaan työnnä mitään esinettä tuotteeseen tuuletusaukkojen tai muiden

aukkojen kautta. Korkea jännite virtaa tuotteen läpi ja esineen työntäminen sisälle voi aiheuttaa sähköiskun ja/tai oikosulun sisäosista. Samasta syystä älä kaada vettä tai nestettä tuotteen päälle.

7. Älä käytä märissä tai kosteissa tiloissa, kuten kylpyhuoneissa, höyryisissä keittiössä tai

uima-altaiden lähellä.

8. Laitetta ei saa altistaa pisaroille tai roiskeille. Nesteitä sisältäviä esineitä, kuten maljakkoja, ei

saa asettaa laitteen päälle tai sen lähelle.

9. Älä käytä tätä laitetta, jos kosteuden tiivistymistä voi tapahtua. Jos laitetta käytetään

lämpimässä, kosteassa tilassa, vesipisaroita tai kondensaatiota voi esiintyä laitteen sisällä, eikä laite ehkä toimi oikein. Kytke laite pois päältä 1–2 tunniksi ennen kuin kytket virran uudelleen päälle: laitteen pitää olla kuiva ennen virran kytkemistä.

10. Vaikka tämä laite on valmistettu erittäin huolellisesti ja tarkistettu useita kertoja ennen

tehtaalta toimittamista, on silti mahdollista, että ongelmia voi esiintyä, kuten kaikissa sähkölaitteissa. Jos huomaat savua, liiallista lämmön kertymistä tai muita odottamattomia ilmiöitä, irrota pistoke välittömästi pistorasiasta.

11. Tätä laitetta on käytettävä virtalähteellä, joka vastaa teknisiä tietoja. Jos et ole varma kodissasi

käytettävästä virtalähteestä, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön.

12. Suojaa eläimiltä. Eläimet voivat pureskella virtajohtoja.

13. Käytä laitteen puhdistamiseen pehmeää, kuivaa liinaa. Älä käytä liuottimia tai bensiinipohjaisia

tuotteita. Voimakkaiden tahrojen poistamiseksi voit käyttää laimeaan pesuaineeseen kostutettua liinaa.

14. Toimittaja ei ole vastuussa vahingoista tai kadonneista tiedoista, jotka johtuvat

toimintahäiriöistä, väärinkäytöstä, laitteen muutoksista tai paristojen vaihdosta.

15. Älä katkaise yhteyttä, kun laite alustaa tai siirtää tiedostoja. Muussa tapauksessa tiedot voivat

vioittua tai kadota.

16. Jos laitteessa on USB-toistotoiminto, USB-muistitikku on kytkettävä suoraan laitteeseen. Älä

käytä USB-jatkojohtoa, koska se voi aiheuttaa häiriöitä ja johtaa tietojen menettämiseen.

17. Arvokilpi on merkitty laitteen pohjaan tai takapaneeliin.

18. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on

fyysisiä, aistinvaraisia tai henkisiä häiriöitä tai joilla ei ole kokemusta tai tietoa, jollei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole antanut heille ohjeita laitteen käytöstä.

19. Tämä tuote on tarkoitettu yksityiskäyttöön, ei kaupalliseen tai teolliseen käyttöön.

20. Varmista, että yksikkö on säädetty vakaaseen asentoon. Takuu ei kata vahinkoja, jotka

aiheutuvat tuotteen käytöstä epävakaassa asennossa, tärinästä tai iskuista tai tässä käyttöoppaassa olevien varoitusten tai varotoimien noudattamatta jättämisestä.

21. Älä koskaan poista laitteen koteloa.

22. Älä koskaan aseta laitetta muiden sähkölaitteiden päälle.69

23. Pidä muovipussit poissa lasten ulottuvilta.

24. Käytä vain valmistajan määrittelemiä lisäosia/lisävarusteita.

25. Jätä huolto pätevän huoltohenkilön suoritettavaksi. Huoltoa tarvitaan, kun laite on jotenkin

vaurioitunut, esimerkiksi virtajohto tai pistoke on vaurioitunut, nestettä on roiskunut tai esineitä on pudonnut laitteeseen, laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti tai se on pudonnut.

26. Pitkäaikainen altistuminen musiikkisoittimien voimakkaille äänille voi johtaa tilapäiseen tai

pysyvään kuulonmenetykseen.

27. Jos tuotteen mukana tulee virtajohto ja vaihtovirtaverkkolaite:

Jos ilmenee ongelmia, irrota vaihtovirtajohto ja ota yhteys pätevään henkilöstöön. Älä astu verkkolaitteen päälle tai jätä sitä puristuksiin. Ole erittäin varovainen, erityisesti pistokkeiden ja kaapelin ulostulokohdan lähellä. Älä laita raskaita esineitä verkkolaitteen päälle, ne voivat vaurioittaa sitä. Pidä laite kokonaisuudessaan poissa lasten ulottuvilta! Virtajohdolla leikkiessään he voivat loukkaantua vakavasti. Irrota laitteen virtajohto ukkosmyrskyn aikana tai kun sitä ei käytetä pitkään aikaan. Pistorasian tulee sijaita lähellä laitetta ja siihen tulee päästä helposti käsiksi. Älä ylikuormita pistorasioita tai jatkojohtoja. Ylikuormitus saattaa aiheuttaa tulipalon tai sähköiskun. Luokan 1 mukaiset laitteet on kytkettävä suojamaadoitettuun pistorasiaan. Luokan 2 mukaiset laitteet eivät vaadi maadoitettua liitäntää. Pidä aina kiinni pistokkeesta, kun vedät sen irti pistorasiasta. Älä vedä virtajohdosta. Se voi aiheuttaa oikosulun. Älä käytä vaurioitunutta virtajohtoa tai pistoketta tai löysää pistorasiaa. Ne saattavat aiheuttaa sähköiskun.

28. Jos tuote tai sen mukana tuleva kaukosäädin sisältää nappiparistoja:

Varoitus: "Älä niele paristoja tai akkuja. Kemiallisen palovamman vaara" tai vastaava. [Mukana toimitettu kauko-ohjain] Tämä tuote sisältää nappipariston. Jos paristo niellään, se voi aiheuttaa vakavia sisäisiä palovammoja jo 2 tunnissa ja seurauksena voi olla kuolema. Pidä sekä uudet että vanhat paristot ja akut poissa lasten ulottuvilta. Jos paristolokero ei sulkeudu kunnolla, lopeta tuotteen käyttö ja pidä tuote poissa lasten ulottuvilta. Jos epäilet, että paristoja tai akkuja on nielty tai työnnetty johonkin kehon aukkoon, hakeudu välittömästi lääkäriin.

29. Huomio paristojen tai akkujen käytöstä:

Räjähdysvaara, jos paristo tai akku asetetaan väärin. Vaihda vain samanlaiseen tai vastaavan tyyppiseen. Paristoa tai akkua ei saa altistaa korkeille tai matalille äärilämpötiloille tai matalalle ilmanpaineelle suurissa korkeuksissa käytön, varastoinnin tai kuljetuksen aikana. Pariston tai akun vaihtaminen väärän tyyppiseen voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen. Paristojen tai akkujen hävittäminen tuleen tai kuumaan uuniin tai paristojen tai akkujen mekaaninen murskaaminen tai leikkaaminen voi johtaa räjähdykseen. Paristojen tai akkujen jättäminen erittäin kuumaan ympäristöön voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen. Paristojen tai akkujen altistaminen erittäin matalalle ilmanpaineelle voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen. Ympäristönsuojeluun liittyvät asiat on huomioitava paristojen ja akkujen hävittämisessä. ASENTAMINEN

• Pura kaikki osat pakkauksesta ja poista suojamateriaalit.

• Älä yhdistä laitetta sähkövirtaan ennen kuin tarkistat jännitteen ja ennen kuin kaikki liitännät on tehty.

• Nämä ohjeet koskevat ainoastaan tuotteita, joissa käytetään virtajohtoa tai AC-verkkolaitetta.70 Virtasovitinta koskevia tietoja Verkkovirtasovitin - Valmistaja: Shenzhen Andsmps Electronic Technology Co., Ltd - Mallinumero: AS013W-1201000ZC - Sovittimen tyyppi: Ulkoinen verkkovirtasovitin - Käytä vain käyttöohjeissa lueteltuja verkkolaitteita Tieto Arvo ja tarkkuus Valmistajan nimi tai tavaramerkki, kaupparekisteri ja osoite - Andsmps Electronic Technology Co., Ltd 201, No 18 Munfu Road, Sha Tou Industrial Park, Sha Tou Community, Sha Jing Street, Baoan District, Shenzhen City, Guangdong Kiina Mallitunniste - AS013W-1201000ZC Syöttöjännite AC 100–240 V AC-tulon taajuus 50/60H Lähtöjännite 12,0 V Lähtövirta 1,0 A Ulostuloteho 12 W Aktiivitilan keskimääräinen hyötysuhde 82,96 % Hyötysuhde alhaisella kuormituksella (10 %) 79,95 % Kuormittamattoman tilan tehonkulutus ≤0,075 W71 Kokoaminen Vetohihna: Hihna ja levylautanen on asennettu oikein tehtaalla, mutta hihna saattaa löystyä kuljetuksen aikana. Jos näin on, voit asentaa hihnan itse seuraavien toimenpiteiden avulla. A. Irrota levylautasen kumimatto ja E-rengas levysoittimen keskitapista; vapauta levylautanen tämän jälkeen keskitapista B. Aseta vetohihna levylautasen sisemmälle kehälle ja vedä se reiän läpi C. Kannattele hihnaa sormilla ja aseta hihna moottorin hihnapyörään kuvan osoittamalla tavalla.

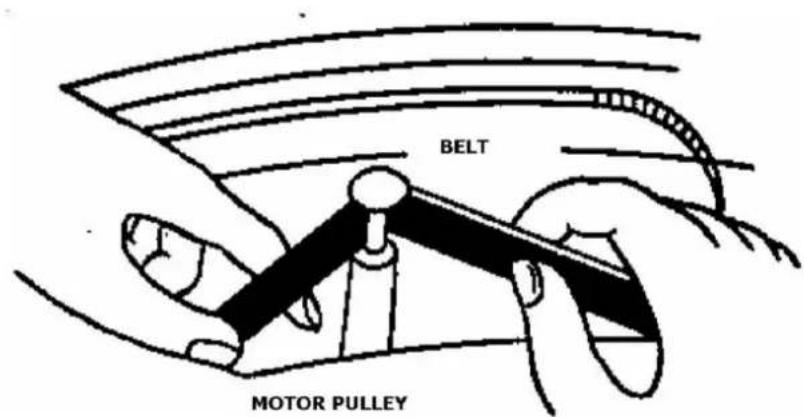

D. Kiinnitä E-rengas tappiin ja aseta kumimatto levylautaselle. Huomio:

1. Varmista, että vetohihna ei ole kiertynyt tai vääristynyt.

2. Vältä öljyä. Öljyroiskeet tekevät hihnasta liukkaan.

Automaattisen palautuksen nollaus: Nollaa aina automaattinen palautus tämän tuotteen siirtämisen jälkeen. Automaattisen palautuksen mekanismi pyörii epäsäännöllisesti liikkeen aikana ja aiheuttaa automaattisen palautuksen toimintahäiriön. Seuraavat vaiheet palauttavat mekanismin normaaliksi.

1. Aseta levy lautaselle ja toista sitä.

2. Aseta äänivarsi manuaalisesti levyn loppuun tyhjään osaan.

3. Automaattinen palautusmekanismi säädetään oikein ja äänivarsi palaa automaattisesti

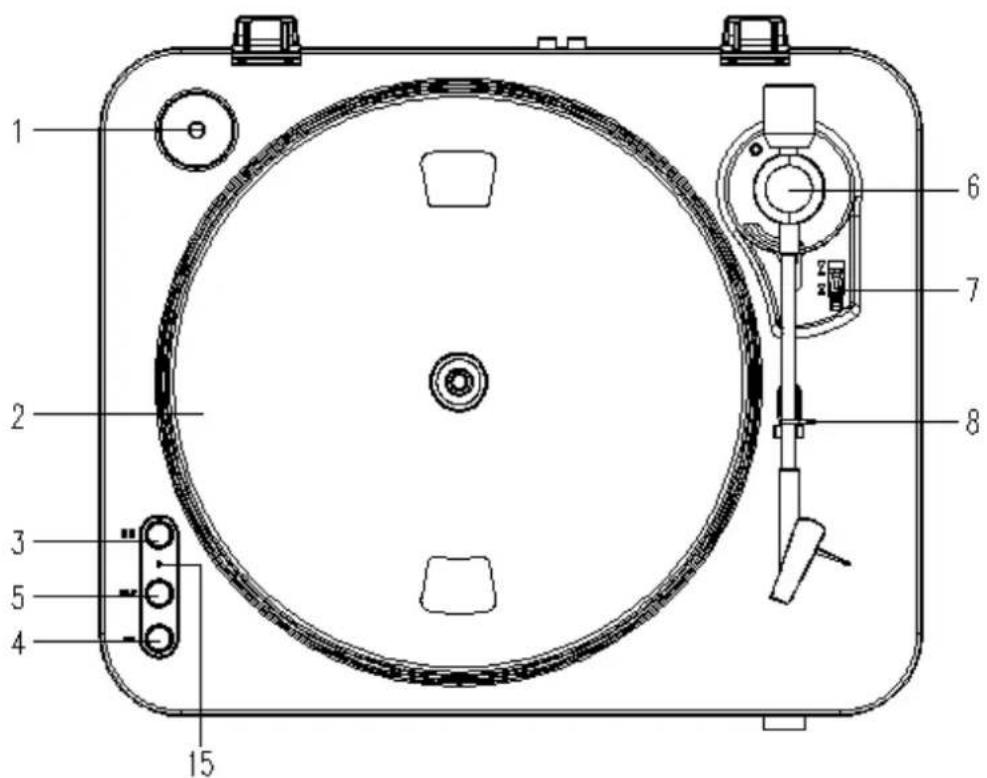

äänivarren tuelle.72 Kuvaus

Käytä tätä sovitinta, kun toistat 45 rpm:n levyjä.

2. Levylautanen: Aseta levy tähän toistettavaksi.

3. Kytkin 33/45 rpm:

Kytke 33 tai 45 rpm levyn toistamiseksi oikealla nopeudella.73

Siirry tallennustilaan painamalla. Huomautus: et voi tallentaa mitään, kun levysoitin lähettää ääntä Bluetoothin avulla.

5. JAKO/LAITEPAIN MUODOSTUS (BLUETOOTH)

Jakotoiminto: Nykyisen tallennuksen pysäyttäminen, tallennustiedoston muodostaminen manuaalisesti ja seuraavan kappaleen tallentaminen. Laiteparin muodostustoiminto: Paina tätä painiketta, kunnes LED-merkkivalo alkaa vilkkua sinisenä, aseta tämän jälkeen Bluetooth-kaiutin tai -kuulokkeet laiteparin muodostustilaan. Tämän jälkeen tämä levysoitin muodostaa yhteyden Bluetooth-kaiuttimeen tai -kuulokkeisiin automaattisesti ja LED-merkkivalo palaa tasaisesti sinisenä yhteyden muodostuksen jälkeen. Langattoman musiikin toisto voi alkaa. Voit aloittaa musiikin suoratoiston langattomasti! Paina tätä painiketta, kunnes LED-merkkivalo vilkkuu sinisenä ja Bluetooth-yhteys katkaistaan. Huomautus: Kun yrität yhdistää levysoitinta, on suositeltavaa kytkeä niiden kymmentä metriä lähempänä olevien laitteiden Bluetooth-toiminto, joita et halua yhdistää. Huomautus: Bluetooth-lähtöä ja USB-tallennusta ei voi käyttää yhdessä

6. Äänivarren teline

7. Äänivarren nostotikku:

Äänivarren nostamiseen ja laskemiseen oikeaan paikkaan vinyylilevyllä.

8. Äänivarren lukko:

Tällä voit lukita äänivarren kuljetusta varten, kun se ei ole käytössä.

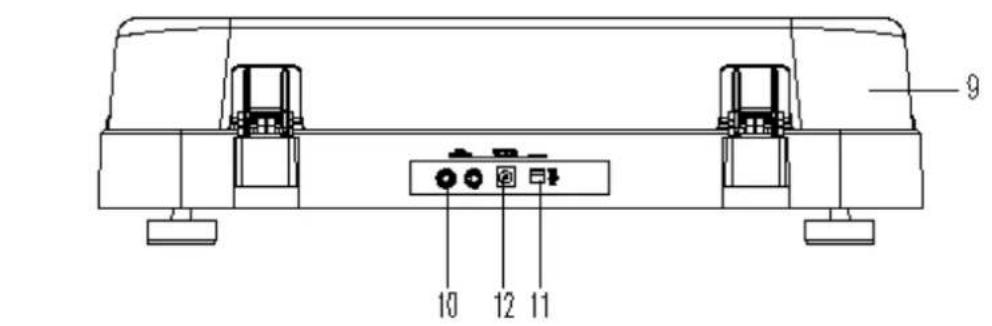

Tällä voit suojata levysoittimen pölyltä. Kansi voidaan avata tai poistaa käytön aikana, mutta sen tulisi olla suljettuna, kun levysoitin ei ole käytössä.

10. RCA-linjalähtöjohto

Liitä RCA-linja äänijärjestelmäsi mikseriin tai vahvistimeen.

Voit kytkeä virran päälle tai pois päältä tällä kytkimellä. Sammuta laite toiston jälkeen energian säästämiseksi.

Liitä tämä sovitin verkkovirtapistorasiaan, jonka jännite on oikea.

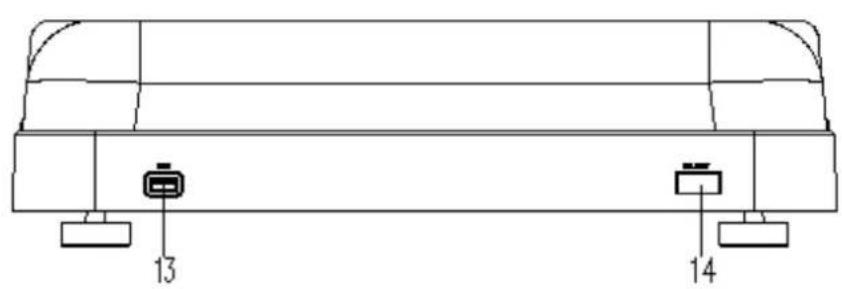

13. USB-tuloliitäntä:

Kytke USB-muistitikku, kun haluat tallentaa musiikkia levyltä.

• Liitäntä on suunniteltu vain USB-muistitikulle. Jotta piirin (IC) virransyöttö olisi riittävä ja vältetään ylikuumeneminen, käytä kiintolevyn kanssa ulkoista virtalähdettä.

Voit pakottaa varren palaamaan suoraan äänivarren tuelle painamalla

- USB-tallennustoiminto ja LED-signaalin merkkivalo - USB-tallennuslaitetta ei ole kytketty. -> LED-valo on pois päältä - USB-tallennuslaite on kytketty -> LED-valo vilkkuu - Kun järjestelmä on valmis tallentamaan. -> LED-valo on päällä - Aloita tallennus painamalla REC (tallennus) -painiketta. -> LED-valo vilkkuu hitaasti. - Luo uusi tiedosto tallennuksessa painamalla SPLIT (jaa) -painiketta.74 - Pysäytä tallennus painamalla REC (tallennus) -painiketta uudelleen. -> LED-valo vilkkuu lyhyen ajan, ja tämän jälkeen LED-valo palaa tasaisesti uudelleen. Huomaa: Älä irrota USB-tallennuslaitetta, jos LED-valo vilkkuu. Verkkovirtaliitäntä Varmista, että kotisi verkkovirta vastaa laitteen käyttövirtaa. Laitteesi on valmis liitettäväksi sijaintipaikkasi oikeaan jännitteeseen. Vahvistimen liitäntä Liitä RCA-linjalähtöjohto (10) vahvistimesi AUX-tuloon: - Punainen pistoke oikean kanavan tuloon. - Valkoinen pistoke vasemman kanavan tuloon. - Aseta valitsemasi äänilevy levysoittimelle. Jos sen nopeus on 45 rpm, älä unohda asettaa sovitinta (1) levyn keskitappiin. - Valitse haluamasi toistonopeus: 33 rpm -> painikkeen lukitus auki 45 rpm-> painike lukittu. - Vapauta äänivarren pidike. - Aseta äänirasia pystysuunnassa levyn ensimmäisen kappaleen päälle: levylautanen alkaa pyöriä. - Kun levy on päättynyt, äänivarsi palaa lepoasentoon, ja levysoitin pysähtyy Huolehdi, että äänivarren nostotikku on ala-asennossa, sulje äänivarren lukko äänivarren varmistamiseksi.

Tekniset tiedot Virtalähde: Vaihtovirta 100–240 V, 60/50 HZ Virrankulutus: 12 W Huojunta-värinä: 0,3 % Vääristymä: 3 %–4 % Signaali/kohina-suhde: 50 dB Äänen lähtöjännite: 500 mV ± 200 mV

• TÄRKEITÄ SUOSITUKSIA Suosittelemme puhdistamaan levyt antistaattiseen aineeseen kostutetulla liinalla nautinnollisen kokemuksen ja niiden kestävyyden varmistamiseksi. Haluamme myös huomauttaa, että samasta syystä neula tulisi vaihtaa säännöllisesti (noin 250 tunnin välein). Puhdista neula pölystä erittäin pehmeällä alkoholiin kostutetulla harjalla (harjaamalla äänirasian takaosasta etupuolelle).75

Commaxx B.V. tarjoaa huoltoa ja takuuta EU-lainsäädännön mukaisesti, mikä tarkoittaa sitä, että korjausasioissa (sekä takuuaikana että sen jälkeen) sinun tulee ottaa yhteyttä paikalliseen jälleenmyyjään. Tärkeä huomautus: Korjausta vaativia tuotteita ei voi lähettää suoraan Commaxx B.V.:lle. Tärkeä huomautus: Takuu raukeaa, jos jokin valtuuttamaton huoltoliike avaa tämän laitteen tai tekee sille toimenpiteitä. Laite ei sovellu ammattikäyttöön. Kaikki valmistajan antamat takuut evätään, jos laitetta käytetään ammattikäytössä.

2. Vastuuvapauslauseke

Laiteohjelmiston ja/tai laitteistokomponenttien päivityksiä tehdään säännöllisesti. Tästä syystä jotkin tämän oppaan ohjeista, teknisistä tiedoista ja kuvista eivät ehkä vastaa täysin omaa tilannettasi. Kaikki tämän oppaan kuvat ovat vain viitteellisiä, eivätkä ne välttämättä vastaa todellista tilannetta. Tämän käyttöoppaan kuvaukset eivät oikeuta laillisiin oikeuksiin tai vaateisiin.

3. Vanhan laitteen hävittäminen

Tämä symboli ilmaisee, että kyseistä sähkötuotetta tai paristoa ei saa hävittää muun kotitalousjätteen seassa Euroopan alueella. Varmistaaksesi tuotteen, pariston ja akun oikean jätteenkäsittelyn, hävitä ne sähkölaitteiden tai paristojen ja akkujen hävittämistä koskevien paikallisten lakien mukaisesti. Näin autat säästämään luonnonvaroja ja parantamaan ympäristönsuojelun tasoa sähköjätteiden käsittelyssä ja hävittämisessä (sähkö- ja elektroniikkalaiteromudirektiivi).

4. VAATIMUSTENMUKAISUUSVAKUUTUS

Commaxx ilmoittaa täten, että radiolaitetyyppi [Lenco LBT-120] on direktiivin 2014/53/EU mukainen. EU:n vaatimustenmukaisuusilmoituksen koko teksti on luettavissa seuraavassa internet-osoitteessa: https://commaxx-certificates.com/doc/lbt-120_doc.pdf RF-tyyppi Taajuusalue (MHz) Teho (dBm) Bluetooth 2402–2480 < 6
