MANUALE UTENTE LBT120BK LENCO

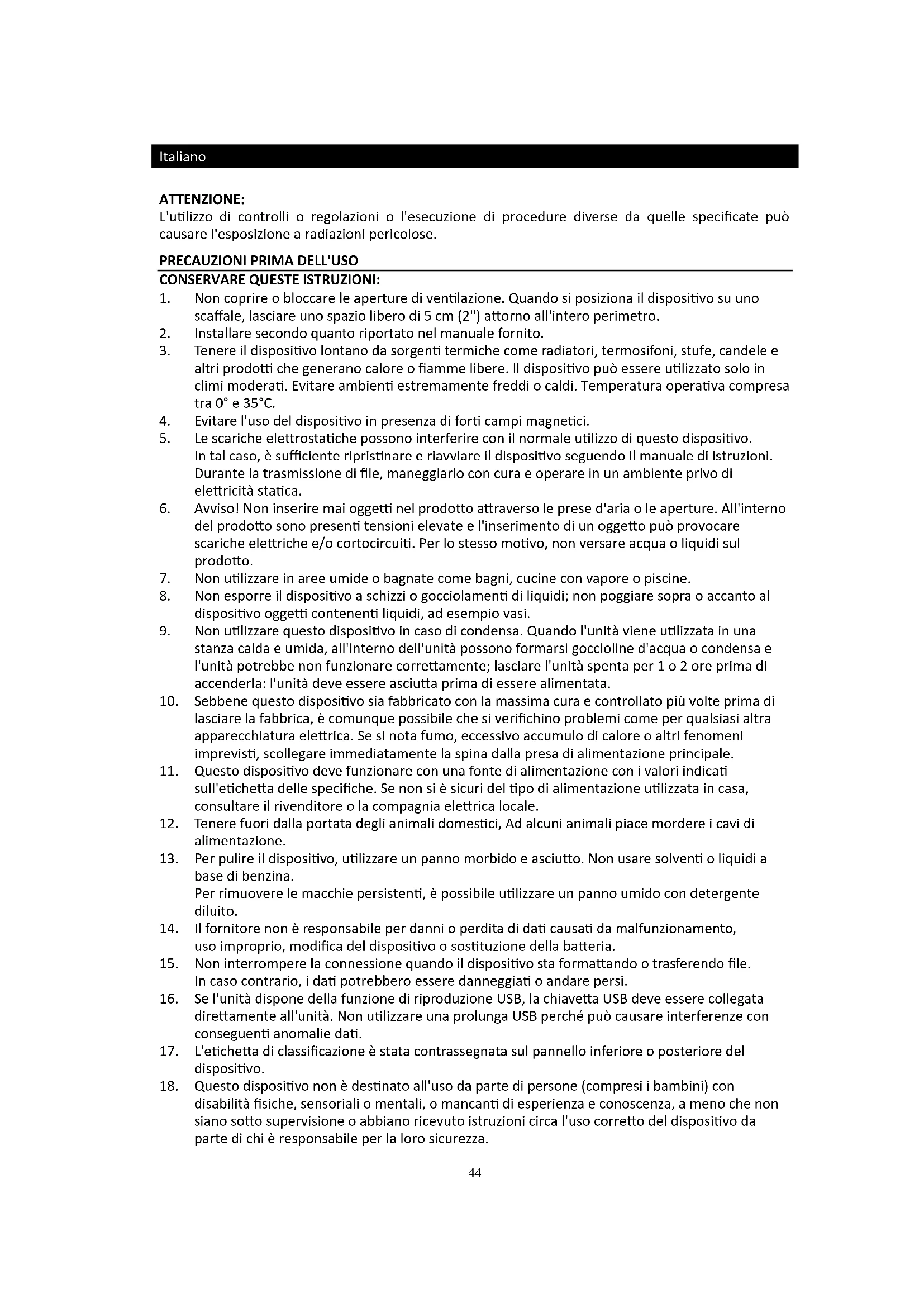

ATTENZIONE: L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate può causare l'esposizione a radiazioni pericolose.

1. Non coprire o bloccare le aperture di ventilazione. Quando si posiziona il dispositivo su uno

scaffale, lasciare uno spazio libero di 5 cm (2") attorno all'intero perimetro.

2. Installare secondo quanto riportato nel manuale fornito.

3. Tenere il dispositivo lontano da sorgenti termiche come radiatori, termosifoni, stufe, candele e

altri prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi moderati. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0° e 35°C.

4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.

5. Le scariche elettrostatiche possono interferire con il normale utilizzo di questo dispositivo.

In tal caso, è sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.

6. Avviso! Non inserire mai oggetti nel prodotto attraverso le prese d'aria o le aperture. All'interno

del prodotto sono presenti tensioni elevate e l'inserimento di un oggetto può provocare scariche elettriche e/o cortocircuiti. Per lo stesso motivo, non versare acqua o liquidi sul prodotto.

7. Non utilizzare in aree umide o bagnate come bagni, cucine con vapore o piscine.

8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non poggiare sopra o accanto al

dispositivo oggetti contenenti liquidi, ad esempio vasi.

9. Non utilizzare questo dispositivo in caso di condensa. Quando l'unità viene utilizzata in una

stanza calda e umida, all'interno dell'unità possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla: l'unità deve essere asciutta prima di essere alimentata.

10. Sebbene questo dispositivo sia fabbricato con la massima cura e controllato più volte prima di

lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi altra apparecchiatura elettrica. Se si nota fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediatamente la spina dalla presa di alimentazione principale.

11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati

sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.

12. Tenere fuori dalla portata degli animali domestici, Ad alcuni animali piace mordere i cavi di

13. Per pulire il dispositivo, utilizzare un panno morbido e asciutto. Non usare solventi o liquidi a

base di benzina. Per rimuovere le macchie persistenti, è possibile utilizzare un panno umido con detergente diluito.

14. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento,

uso improprio, modifica del dispositivo o sostituzione della batteria.

15. Non interrompere la connessione quando il dispositivo sta formattando o trasferendo file.

In caso contrario, i dati potrebbero essere danneggiati o andare persi.

16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata

direttamente all'unità. Non utilizzare una prolunga USB perché può causare interferenze con conseguenti anomalie dati.

17. L'etichetta di classificazione è stata contrassegnata sul pannello inferiore o posteriore del

18. Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con

disabilità fisiche, sensoriali o mentali, o mancanti di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsabile per la loro sicurezza.45

19. Questo prodotto è destinato esclusivamente all'uso non professionale e non commerciale o

20. Assicurarsi che l'unità sia collocata in una posizione stabile. I danni causati dall'uso di questo

prodotto in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altro avvertimento o precauzione indicati in questo manuale utente non saranno coperti da garanzia.

21. Non rimuovere mai la carcassa di questo dispositivo.

22. Non posizionare mai questo dispositivo su altre apparecchiature elettriche.

23. Non permettere ai bambini di accedere ai sacchetti di plastica.

24. Utilizzare solo collegamenti/accessori specificati dal produttore.

25. Rivolgersi a personale qualificato per l'assistenza. L'assistenza è necessaria quando il dispositivo

è stato in qualche modo danneggiato, come il cavo di alimentazione o la spina, quando è stato versato del liquido o sono caduti oggetti nel dispositivo, quando il dispositivo è stato esposto a pioggia o umidità, non funziona normalmente o è stato abbandonato.

26. L'esposizione prolungata ai suoni ad alto volume dei lettori musicali può causare una perdita

temporanea o permanente dell'udito.

27. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA:

In caso di problemi, scollegare la scheda di alimentazione CA e rivolgersi a personale qualificato. Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori dalla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente. Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo. La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilmente accessibile. Non sovraccaricare le prese CA né le prolunghe. Il sovraccarico può causare incendi o scariche elettriche. I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione. I dispositivi con struttura di classe 2 non richiedono un collegamento a terra. Tenere sempre la spina quando la si estrae dalla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito. Non utilizzare un cavo o una presa di alimentazione danneggiati o una presa non fissata. Tale azione potrebbe provocare incendi o scariche elettriche.

28. Se il prodotto contiene o viene consegnato con un telecomando contenente batterie a

pulsante/a bottone: Avvertenza: "Non ingerire la batteria, pericolo di ustioni chimiche" o funzionamento equivalente. [Il telecomando in dotazione con] Il presente prodotto contiene una pila a bottone. Se ingerita, la batteria può causare gravi ustioni interne in sole 2 ore e portare alla morte. Tenere le batterie, nuove o usate, fuori dalla portata dei bambini. Se il vano batteria non si chiude completamente, interrompere l’uso del dispositivo e tenerlo fuori della portata dei bambini. Se si teme che delle batterie possano essere state inghiottite o essere venute a contatto con qualsiasi parte interna del corpo, contattare immediatamente un medico.

29. Precauzioni sull'uso delle batterie:

Pericolo di esplosione se la batteria viene sostituita in modo errato. Sostituire solo con lo stesso tipo o equivalente. Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto. La sostituzione con una batteria di tipo errato può provocare un'esplosione o la perdita di liquidi o gas infiammabili. Lo smaltimento di una batteria nel fuoco o in un forno caldo o lo schiacciamento o il taglio meccanico di una batteria possono provocare un'esplosione. Lasciare una batteria in un ambiente circostante a temperatura estremamente elevata può provocare un'esplosione o una perdita di liquidi o gas infiammabili.46 Una batteria soggetta a una pressione dell'aria estremamente bassa può provocare un'esplosione o una perdita di liquidi o gas infiammabili. È necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie. INSTALLAZIONE

• Disimballare tutte le parti e rimuovere il materiale protettivo.

• Non collegare l’unità alla rete elettrica prima di avere controllato la tensione di rete e prima che siano stati effettuati tutti gli altri collegamenti.

• Queste istruzioni sono relative solo ai prodotti che utilizzano il cavo di alimentazione o l'alimentatore CA. Informazioni per l'alimentatore Alimentatore - Produttore: Shenzhen Andsmps Electronic Technology Co., Ltd - Numero modello: AS013W-1201000ZC - Tipo di alimentatore: Alimentatore CA esterno - Utilizzare solo l'alimentazione indicata nel presente manuale Informazioni Valore e precisione Nome del produttore o marchio commerciale, registrazione commerciale e indirizzo - Andsmps Electronic Technology Co., Ltd 201, No 18 Munfu Road, Sha Tou Industrial Park, Sha Tou Community, Sha Jing Street, Baoan District, Shenzhen City, Guangdong China Identificatore del modello - AS013W-1201000ZC Tensione in ingresso AC 100-240V Frequenza in ingresso CA 50/60H Tensione in uscita 12.0V Corrente in uscita 1.0A Potenza in uscita 12W Efficienza media attiva 82.96% Efficienza a basso carico (10%) 79.95% Nessun carico Consumo energetico ≤0.075W47 Montaggio Trasmissione a cinghia: La cinghia e il piatto del giradischi sono stati installati correttamente in fabbrica, ma la cinghia potrebbe essere allentata durante il trasporto. In tal caso, per l'installazione della cinghia verranno adottate le seguenti procedure. A. Rimuovere il tappetino di gomma dal piatto del giradischi e l'anello E dall'albero del giradischi, quindi rilasciare il piatto del giradischi dall'albero B. Mettere la cinghia di trasmissione sul bordo interno del piatto del giradischi e tirarla attraverso il foro C. Tenere la cinghia con le dita e posizionare la cinghia sulla puleggia del motore come mostrato nel disegno.

D. Agganciare l'anello E sull'albero e posizionare il tappetino di gomma sul piatto del giradischi. Attenzione:

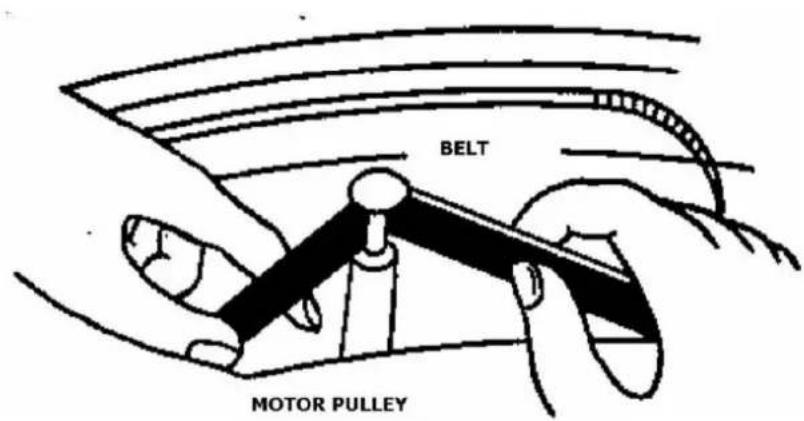

1. Assicurarsi che la cinghia di trasmissione non sia attorcigliata o deformata.

2. Evitare l'olio. Gli schizzi d'olio renderanno la cinghia scivolosa.

Ripristino ritorno automatico: Effettuare sempre il ripristino per il ritorno automatico una volta spostato questo prodotto. Il meccanismo di ritorno automatico ruoterà in modo irregolare durante lo spostamento e causerà il malfunzionamento del ritorno automatico. I seguenti passaggi ripristineranno il meccanismo alla normalità.

1. Porre un disco sul piatto e riprodurlo.

2. Fare leva manualmente sul braccio e posizionalo sulla parte vuota della fine del disco.

3. Il meccanismo della funzione di ritorno automatico verrà regolato correttamente e il braccio

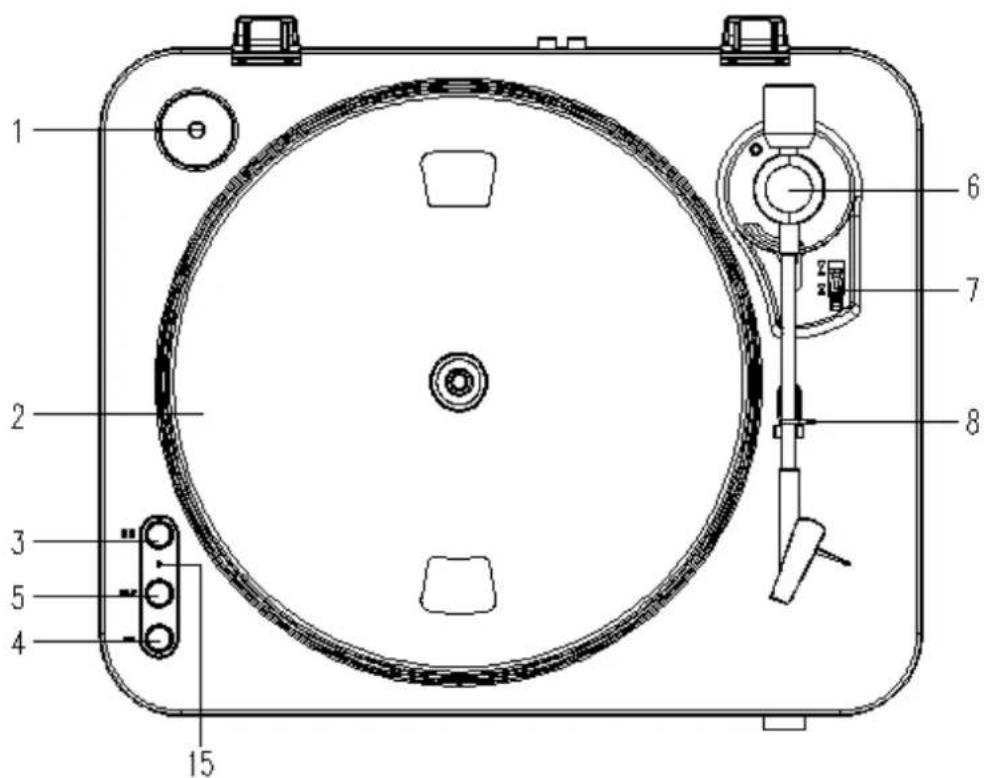

tornerà automaticamente al supporto del braccio.48 Descrizione

Utilizzare questo adattatore quando si riproducono dischi 45 giri.

2. Piatto: Porre qui un disco da riprodurre.

3. Selettore 33/45 giri:

Selezionare 33 o 45 giri per riprodurre un disco alla velocità corretta.49

Premerlo per accedere alla modalità di registrazione.

5. SPLIT/ACCOPPIAMENTO (BLUETOOTH)

Funzione Split: Per interrompere la registrazione corrente, formare manualmente un file di registrazione e quindi continuare a registrare la traccia successiva. Funzione Accoppiamento: Premere questo pulsante finché l'indicatore LED non inizia a lampeggiare in blu, quindi mettere l'altoparlante o le cuffie Bluetooth in modalità di accoppiamento. Quindi questo giradischi si collegherà automaticamente all'altoparlante o alle cuffie Bluetooth e l'indicatore LED sarà blu senza lampeggiare dopo aver effettuato la connessione. La riproduzione della musica wireless può iniziare. È possibile avviare lo streaming della musica in modalità wireless! Premere questo pulsante fino a quando l'indicatore LED non diventa blu lampeggiante e la connessione Bluetooth viene disconnessa. Osservazioni: Quando si tenta di accoppiare il giradischi, è meglio chiudere la funzione Bluetooth dei prodotti Bluetooth entro 10 metri che non si desidera accoppiare.

6. Supporto braccio di pick-up

7. Stick sollevamento braccio di pick-up:

Per alzare e abbassare il braccio del pick-up e puntare in un punto appropriato di un vinile.

8. Blocco braccio di pick-up:

Usalo per bloccare il braccio di pick-up quando non è in uso o per il trasporto.

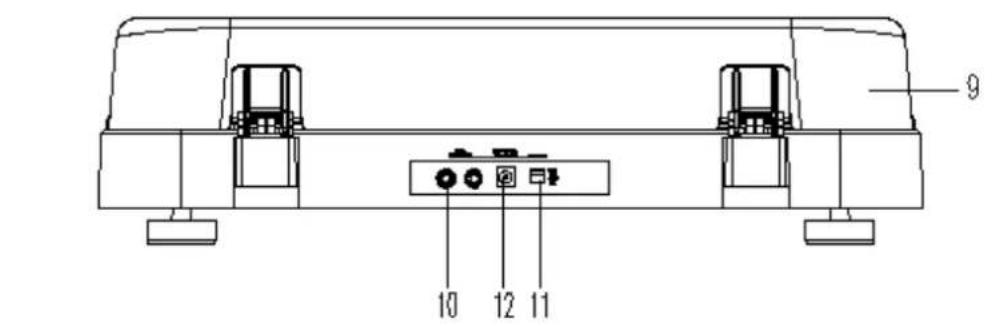

9. Copertura antipolvere:

Usarla per proteggere il giradischi dall'esposizione alla polvere. La copertura può essere aperta o rimossa durante l'uso, ma deve restare chiusa quando il giradischi non è in uso.

10. Cavi uscita linea RCA

Collegare l'uscita della linea RCA a un mixer o un amplificatore nel proprio impianto audio.

accendere e spegnere con questo interruttore. Spegnere l'unità dopo aver terminato la riproduzione per risparmiare energia.

Collegare questo alimentatore a una presa CA della tensione corretta.

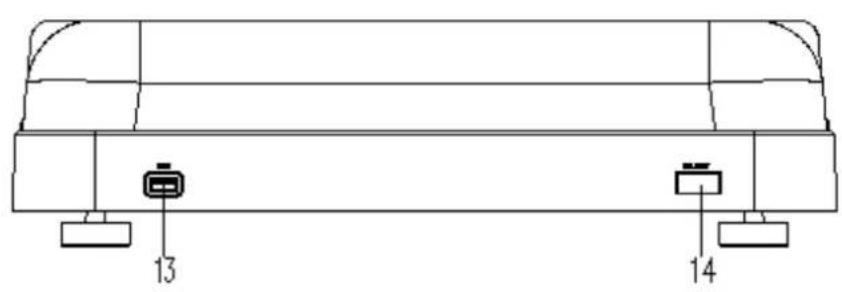

13. Ingresso porta USB:

Collegare una chiavetta USB per registrare la musica da un disco.

• Il design è solo per chiavetta USB. Per evitare che l'alimentazione non sia sufficiente e si surriscaldi il circuito (IC), procurarsi sempre l'alimentatore esterno se si utilizza un disco rigido.

Premerlo per forzare il braccio a tornare direttamente al supporto del braccio

- Operazione registrazione USB e indicazione segnale LED - Il dispositivo di archiviazione USB non è collegato. -> Spia LED spenta - Dispositivo di archiviazione USB è collegato -> Il LED lampeggia - Quando il sistema è pronto per registrare. -> Spia LED accesa - Premere il pulsante REC per avviare la registrazione. -> Il LED lampeggia lentamente.50 - Premere il pulsante SPLIT per creare un nuovo file nella registrazione. - Premere nuovamente il pulsante REC per arrestare la registrazione. -> Il LED lampeggia per un breve tempo, la spia LED è ancora accesa. Nota: non rimuovere il dispositivo di archiviazione USB se il LED sta lampeggiando. Collegamento alla rete Assicurarsi che la tensione di rete della casa corrisponda alla tensione di esercizio dell'unità. La propria unità è pronta per essere collegata alla tensione corretto della propria località. Connessione amplificatore Collegare il cavo di uscita della linea RCA (10) all'ingresso AUX dell'amplificatore: - Collegare rosso all'ingresso del canale R. - Collegare bianco all'ingresso del canale L. - Posizionare il disco di propria scelta sul giradischi. Se si tratta di un 45 giri, non dimenticare di posizionare l'adattatore (1) sul mandrino del disco. - Scegliere la velocità di riproduzione desiderata: 33 rpm -> pulsante sbloccato 45 rpm-> pulsante bloccato. - Rilasciare la clip del braccio di pick-up. - Posizionare la cartuccia verticalmente sulla prima traccia del disco, il giradischi inizia a girare. - Quando il disco è finito, il braccio del pick-up torna a riposo, il giradischi smette di girare Fare attenzione che lo stick di sollevamento di pick-up sia in posizione abbassata, chiudere il blocco del braccio di pick-up per fissarlo.

Specifiche Tecniche Alimentazione: CA100-240 60/50HZ Consumo: 12W Wow & Flutter: 0,3% Distorsione: 3%~4% N/S: 50 dB Tensione in uscita audio: 500mV ±200mV

• RACCOMANDAZIONI IMPORTANTI Ti consigliamo di pulire i tuoi dischi usando uno straccio impregnato con un prodotto antistatico per il massimo godimento dei tuoi dischi e anche per farli durare. Segnaliamo inoltre che, per lo stesso motivo, la puntina dovrebbe essere sostituita periodicamente (circa ogni 250 ore) Spolverare la puntina di tanto in tanto utilizzando una spazzola molto morbida imbevuta di alcool (spazzolando dal retro verso il davanti della testina).51

Commaxx B.V. offre assistenza e garanzia in conformità con la legge europea, il che significa che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario contattare il rivenditore locale. Nota importante: Non è possibile inviare direttamente a Commaxx B.V. i prodotti da riparare. Nota importante: Qualora l’unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade. Questo dispositivo non è adatto per l’uso professionale. Qualora l’unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti dalla garanzia sono nulli.

2. Clausola di esclusione della responsabilità

Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale può derivare dalle descrizioni contenute nel presente libretto di istruzioni.

3. Smaltimento a fine vita del dispositivo

Questo simbolo indica che in Europa è vietato gettare il relativo prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, attenersi alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell’ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

4. DICHIARAZIONE DI CONFORMITÀ

Il fabbricante, Commaxx, dichiara che il tipo di apparecchiatura radio [Lenco LBT-120] è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://commaxx-certificates.com/doc/lbt-120_doc.pdf Tipo RF Intervallo di frequenze (MHz) Potenza (dBm) Bluetooth 2402-2480

Per ulteriori informazioni e accesso all’helpdesk, visitare il sito www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG, Kerkrade, Paesi Bassi.52 Dansk/Norsk
