Ominaisuudet	Tiedot
Tuotetyyppi	Ruohonleikkuri
Moottorityyppi	Langaton sähkömoottori
Leikkuuleveys	42 cm
Leikkuukorkeus	Säädettävissä 5 asennossa (20-60 mm)
Keräysastian tilavuus	50 litraa
Käyttöaika	Jopa 40 minuuttia
Latausaika	Noin 60 minuuttia
Paino	Noin 15 kg
Käynnistysjärjestelmä	Painikkeella käynnistys
Lisätoiminnot	Multaus, ekotila
Huolto	Leikkuualustan puhdistus, terien tarkastus
Turvatoimet	Ylikuormitussuoja, automaattinen pysäytys
Takuu	2 vuotta

Usein kysytyt kysymykset - LM2021E EGO

Kuinka ladata EGO LM2021E -ruohonleikkurin akku?

Akun lataamiseksi irrota se ruohonleikkurista ja liitä mukana toimitettuun laturiin. Kytke laturi pistorasiaan ja odota, että latausvalo muuttuu vihreäksi, mikä tarkoittaa, että akku on täysin ladattu.

Miksi ruohonleikkurini ei käynnisty?

Varmista, että akku on kunnolla ladattu ja asetettu ruohonleikkuriin. Tarkista myös, että käynnistyssuojaus on aktivoitu pitämällä virtapainiketta painettuna samalla kun vedät käynnistyskahvasta.

Kuinka säätää EGO LM2021E -ruohonleikkurin leikkuukorkeutta?

Leikkuukorkeuden säätämiseksi käytä säätövipua, joka sijaitsee etu- tai takapyörien lähellä. Laske tai nosta vipua valitaksesi halutun korkeuden, joka voi vaihdella 2,5 cm:stä 10 cm:iin.

Mitä tehdä, jos ruohonleikkuri jättää leikkaamattomia ruohokaistaleita?

Tämä voi johtua tylsistyneestä terästä tai liian korkeasta leikkuukorkeudesta. Tarkista terän kunto ja teroita tarvittaessa. Säädä myös leikkuukorkeutta paremman tuloksen saavuttamiseksi.

Kuinka huoltaa EGO LM2021E -ruohonleikkuria?

Huollon osalta puhdista leikkuualusta säännöllisesti käytön jälkeen, tarkista ja teroita terä sekä tarkasta akku ja laturi kulumisen tai vaurioiden varalta.

Onko EGO LM2021E -ruohonleikkuri vedenkestävä?

EGO LM2021E -ruohonleikkuri on suunniteltu kestämään kosteita olosuhteita, mutta sitä ei suositella käytettäväksi sateella eikä huuhteltavaksi suoraan vedellä sähkökomponenttien vaurioitumisen välttämiseksi.

Mistä löydän varaosia EGO LM2021E -ruohonleikkuriini?

Varaosia löytyy EGO:n valtuutettujen jälleenmyyjien kautta, EGO:n viralliselta verkkosivustolta tai puutarha- ja leikkauslaitteisiin erikoistuneista liikkeistä.

Minkä tyyppistä akkua EGO LM2021E -ruohonleikkuri käyttää?

EGO LM2021E -ruohonleikkuri käyttää 56 V litiumioniakkua, joka on vaihdettavissa muiden EGO-työkalujen kanssa.

Kuinka säilyttää EGO LM2021E -ruohonleikkuria talven aikana?

Talvisäilytystä varten puhdista ruohonleikkuri huolellisesti, poista akku ja säilytä se viileässä ja kuivassa paikassa. Varmista, ette4 akku on ladattu noin 50 % ennen säilytyste4.

KÄYTTÖOHJE LM2021E EGO

Fl 56 voltin litiumioniakulla akkukayttoinen ruohonleikkuri 136

NO 56 volt lithium-ion gresskipper uten ledning 150

RU BeCnpoBODnHa ra3oHokocnKa Ha JNTNIHOHNO6aTapee 56B 163

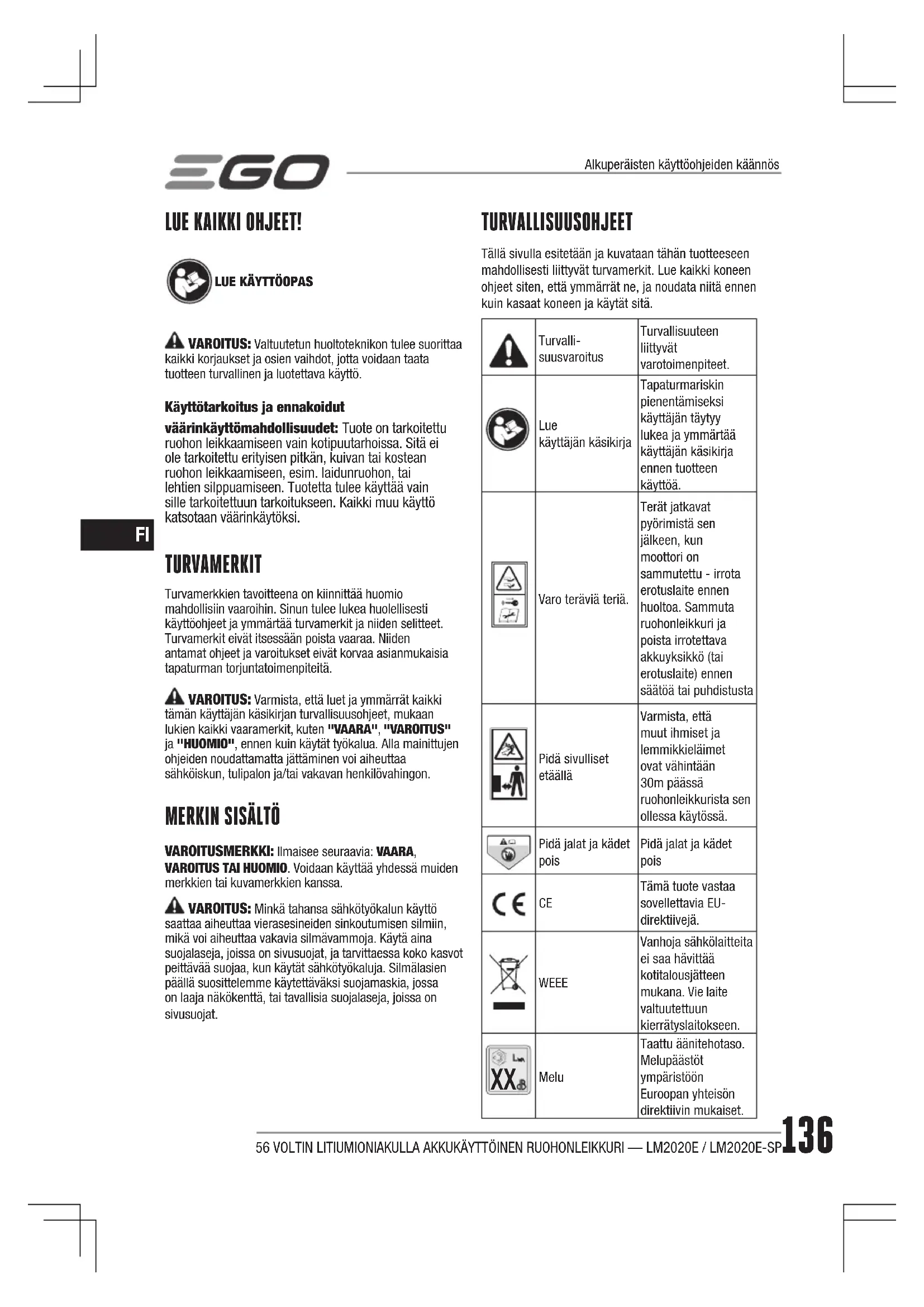

A VArOITUS: Valtuutetun huoltokeknikon tulee suorittaa kaikki korjaukset ja osien vaildot, jotta voidaan taata tuotteen turvallinen ja luotettava kayttö.

Käytötarkoitus ja ennakoidut

värinkäytömmahdollisuudet: Tuote on tarkoitettu ruohon leikkaamiseen vain kotipuutarhoissa. Sitta e i ole tarkoitettu erityisen pitkän, kuivan tai kostean ruohon leikkaamiseen, esim. laidunruohon, tai lehtien silppuamiseen. Tuotetta tulee kayttä vain sille tarkoitettuun tarkoitukseen. Kaikki muu kayttö katsotaan värinkäytöksi.

TURVAMERKIT

Turvamerkkien tavoitteena on kiinnittaa huomio
mahdollisin vaaroihin. Sinun tulee lukea huolellisesti
kayttoohjeet ja ymmartaa turvamerkit ja niiden selitteet.
Turvamerkit eivat itsessaan poista vaaraa. Niiden
antamat ohejt ja varoitukset eivat korvaa asianmukaisia
tapaturman torjuntatoimenpiteita.

A VArOITUS: Varmista, etta luet ja ymmarrat kaikki taman kaytajan kasikirjan turvallisuohjeet, mukaan lukien kaikki vaaramerkit, kuten "VAARA", "VArOITUS" ja "HuOMIO", ennen kuin kaytat tykalua. Alla mainittujen ohjeiden noudattamatta jattaminen voi aiheuttaa sahkiskun, tulipalon ja/tai vakavan henkilovahingon.

MERKIN SISÄLTÖ

VAROITUSMERKKI: Ilmaisee seuraavia: VAARA, VAROITUS TAI HUOMIO. Voidaan kayttä yhdessä muiden merkkien tai kuvamerkkien kanssa.

A VArOITUS: Minka tahansa sahkotyokalun kaytto saattaa aiheuttaa vierasesineiden sinkoutumisen silmiin, mika voi aiheuttaavakavia sllmavammoja. Kayta aina suojalaseja, joissa on sivusuojat, ja tarvittaessa koko kasvot peittavaa suojaa, kun kaytat sahkotyokaluja. Silmalasien paallusuosittemme kaytettavaksi suojamaskia, jossa on laaja nakokentta, tai tavallisia suojalaseja, joissa on sivusuojat.

TURVALLISUUSOHJEET

Talla sivulla esitetaan ja kuvataan tahan tuotteseen mahdollisesti liittyvat turvamerkit. Lue kaikki koneen ohjeet siten, etta ymmarrat ne, ja noudata niita ennen kuin kasaat koneen ja kaytatat.

	Turvalli- suusvaroitus	Turvallisuuteen liittyvat varotoimenpiteet.
	Lue käytäjan käsikirja	Tapaturmariskin piennentämiseksi käytäjan tätyy lukea ja ymmärtäa käytäjan käsikirja enne tuotteen käytöää.
	Varo teräviä teria.	Terät jatkavat pyörimistä sen jälleen, kun moottori on sammutettu - irrota erotuslaite ennen huoltoa. Sammuta ruhonleikkuri ja poista irrotettava akkuyksikkö (tai erotuslaite) ennen säätöää tai puhistusta
	Pidä svulliset etäällä	Varmista, että muut ihmiset ja lemmikkieläimet ovat vähintään 30m päässä ruhonleikkurista sen ollessa käytössä.
	Pidä jalat ja kädet pois	Pidä jalat ja kädet pois
	CE	Tämä tuote vastaa sovellettavia EU- direktivejä.
	WEEE	Vanhoja sähkölaitteita ei saa havittäa kotitalousjätteen mukana. Vie laite valtuutettuun kierrätslaitokseen.
	Melu	Taattu äinithotaso. Melupäastöt ympäristönn Europan yhteison direktivin mukaiset.
IPX4 IP	-merkintä	Sujoaus veden tunkeutumista vastaan luokka 4
V Volti	Jännite
A Ampeeria Virta
Hz Hertsi		Taajuus (sykliä sekunnissa)
W Wattia Teho
min Minuuttia Aika
~	Vaihtovirta Virran typpi
-	Tasavirta	Virran typpi tai virtajännite-ominaiskäyrä
n0	Tyhjäkäyntinopeus	Pyörismisopeus,kuormittamattomana
... /min	Pyörintänopeus	Kierrosta minuutissa

YLEISET SÄHKÖTYÖKALUJENTURVALLISUUSVAROITUKSET

A VAROITUS: LUE KAIKKI TÄMÄN SÄHÖTYÖKALUN MUKANA TULLEET TURVALLISUUSVAROITUKSET, OHJEET, PIIRUSTUKSET JA TEKNISET TIEDOT.Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/taivakava loukkaantuminen.

SÄLYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTOÄ VARTEN.

Varoituksissa kaytety termi "sahkotyokalu" tarkoittaa joko verkkovirtakaytoistä (johdollista) sahkotyokalua tai akkukaytoistä (johdotonta) sahkotyokalua.

TYÖALUEEN TURVALLISUUS

• Pida työskentelyalue siistina ja hyvin valaistuna. Sotkuiset tai hamärät alueet aiheuttavat onnettomuuksa.
  Alä käytä sahkötyokaluja rajähdysherkässä ympäristössa, kuten sytyvien nesteiden, kaasujen tai polyn laheisyydessä. Sähkötyokalut saattavat aiheuttaakipinoita, jotka voivat sytyttä tomun tai hóryjä.
• Alä päästa lapsia tai sivullisia lahelle, kun käytät sahkötyokaluja. Häiriötekjät voivat aiheuttaa hallinnan menettämisen.

SAHKOTURVALLISUUS

Sahkötyokalun pistotulpan on vastattava pistorasiaa. Alä ikinä muokkaa pistotulppaa millään tavalla. Alä käytä minkänlaisia sovitinpistotulppia maadoitettujen sahkötyokalujen kanssa. Muokkaamattomat pistotulpat ja nihilin sopivat pistorasiat vahentavat sahköiskun vaaraa
Välta koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lammityspattereihin, liesiin ja jäkaappeihin. Sahköiskun riski kasvaa,Jos kehosi on maadoitettu.
- Älä altista sahkötyokaluja sateelle tai kosteudelle. Sähkötyokaluun pääseva vesi lisä sahköiskun vaaraa.
- Äla värinkäytä johtoa. Älä koskaan kanna tai vedälaitetta johdosta tai irrota pistoketta pistorasiasta johdosta vetamälla. Pida johto poissa tulen, öljyn, terävien reunojen tai likkuvien osien laheltä. Vahingoittuneet tai sotkeutuneet johdot lisaavat sahköiskun vaaraa.
Kun kaytāsahkötyokalua ulkona, kayta ulkokaytto n tarkoitettua jatkojohtoa. Ulkokaytto n tarkoitetun jatkojohdon kayttö vahentaa sahköiskun riskia.
- Jos et voi välttä sahkötyokalun käytökosteissa olosuhteissa, käytä vikvirtasuojakytkimellä (vvsk) suojattua virtalähdettä. Vikvirtasuojakytkimen käytö vähentä sahköiskun vaaraa.

HENKILÖKOHTAINEN TURVALLISUUS

• Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät sähkötyokalua. Älä käytä sähkötyokalua, kun olet vasynyt tai kun olet huumeiden, alkoholin tai läkityksen vaikutuksen alaisena. Hetkellenkin huomion herpaantuminen sähkötyokalua käytetäessä saattaa aiheuttaavakavan henkilökohtaisen vamman.
  Käytä henkilonsuojaimia. Käytä aina silmasuojaimia. Suojavarusteiden, kuten hengityssuojaimen, luistamattomien turvakenkien, suojakypärän tai kuulosuojaimien, käytö tarvittaessa vahentä loukkaantumisvaaraa.
• Estä vahingossa käynnistyminen. Varmista, etta kytkin on off-asennossa, ennen kuin liitat virtalähteen ja/tai akun, nositat laitteen tai kannat sitä. Sähkötyökalujen Kantaminen niin, etta sormesi on kytkimellä, tai sahkötyökaluihin virran kytkeminen kytkin pällä voi aiheuttaa onnettouksia.

三GO

• Poista kaikki saatöön kaytetyt avaimet tai kiintoavaimet ennen kuin käynistät sahkötyokalun. Sähkötyokalun pyoriväan osaan jatety avain tai kiintoavain saattaa aiheuttaa henkilovamman.
• Alä kurkottele. Sälytä aina tukeva asento ja hyvä tasapaino. Näin hallitset sahkötyokalun parhaalla mahdollisella ravall odottamattomissa tilanteissa.
• Pukeudu asianmukaisesti. Älä kaytä valjä vaatteita tai koruja. Pida hiuksesi, vaatteesi ja kasineesi poissa likkuvien osien laheltä. Valjat vaatteet, korut tai pitkat hiukset voivat takertua likkuvin osin.
  Jos laitteissa on liitannat polynpoinstolaitteille ja kerailylaitteille, varmista, etta ne on liitetty ja niitta kaytetaan oikein. Polynpoinstolaitteiden kayttö voi vahentaa polyyn liittyvia vaaroja.
• Alä anna tuotteen tuttuuden toistuvan kayton takia tehdä sinua liian itsevarmaksi, aläkä jatä tyokalun turvallisuusohjeita noudattamatta. Huolimaton toiminva voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

SAHKOTYOKALUJEN KAYTTO JA KUNNOSSAPITO

Alä pakota sahkötyokalua. Käytö omaan käytöttarkoitukseesi soveltuva sahkötyokalua. Oikea sahkötyokalu suoriutuu parhaiten ja turvallisimmin tehtävästi sille tarkoitetulla nopeude
- Alä käytä sahkötyokalua, jos sitä ei saa kaynnistettyä ja suljettua kytkimellä. Sähkötyokalun, jota ei voida hallita kytkimellä, käytto on vaarallista ja laite on korjattava.
- Irrota pistotulppa virtalähteesti ja/tai akku sahkötyokalusta ennen kuin teet mitään muutoksia, vaidhat apuvalineitä tai laitat sahkötyokalun varastroon. Nämä estavat turvallisuustoomipteet vahentavat sahkötyokalun vahingossa käynistamisen riskä.
Säilytä käyttämattömiä sahkötyokaluja lasten ulottumattomissa, aläka anna henkilöiden, jotka eivat tunne sahkötyokalua tai naita ohjeita, käyttaa sahkötyokalun. Sähkötyokalut ovat vaarallisia kokemattomien käytäjen kasissä.
Huolla sahkötyokalut ja lisavarusteet. Tarkista, etta likkuvat osat ovat kunnolla paikallaan, etta osat ovat ehjia, ja etta sahkötyokalussa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos sahkötyokalu on vahingoittunut, korjauta se ennen kayttoa. Monet onnettomudet johtuvat huonosti yllapidetyista sahkötyokalista.

Pida leikkuutyokalut teravina ja puhtaina.

Oikein huolletut leikkuutyokalut, joissa on teravat leikkuureunat, eivat todennakoisesti juniudu, ja niitta on helpompi hallita.

Käytä sahkötyokaluja, lisavarusteita ja teria yms. näden ohjeiden mukaisesti ja niin, etta otat huomioon käyttoolosuhteet ja tehtävän työn. Sähkötyokaljen käytö muihin kuin nille suunnilteuhih tarkoituksiin saattaa aiheuttaa vaaratilanteen.
- Pida kahvat ja tartuntapinnat kuivina, puhtaina, oljytominja rasvattomina. Liukkaat kahvat ja tartuntapinnat aiheuttavat vaaraa ja/tai tyokalun hallinnan menettamisen.

AKKUTYÖKALUN KÄTTÖ JA KUNNOSSAPITO

Lataa vain valmistajan märittelemällä laturilla. Tietynlaisen laturin käytö tietynlaisen akun kanssa saattaa aiheuttaa tulipalon riskin,Jos sitä käytetaan toisenlaisen akun kanssa.
Käytä sahkötyokaluja vain niille erikseen maäritettyjen akkujen kanssa. Muunlaisten akkujen käytö saattaa aiheuttaa loukkaantumisen tai tulipalon vaaran.
Kun akku el ole kaytossa, pida se erillaan metalliesineista, kuten paperillittimet, kolikot, avaimet, naulat, ruuvit ja muut pienet metalliesineet, jotka voivat yhdistaa akun navat toisiinsa. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon.
Akusta voi valuva nestettä vaärastä kaytostä johtuen. Välta kosketusta nesteseen. Jos kosket nesteseen vahingossa, huuhtele vedella. Jos nestettä pääsee silmiin, hakeudu laakärin hoitoon. Akusta valuvaesto voi aiheuttaa arsytstä tai palovammoja.
- Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutetu. Vaurioituneet tai muutetut akut voivat käytätyä arvaamattomasti ja aiheuttaa tulipalon, rajahdyksen tai henkilövahingon vaaran.
Ala altista akkua tai tyokalua tulelle tai aarimmaisille lampotilolle. Altistaminen yli 130 ^ C n lampotilalle voi aiheuttaa rajahdyksen.
Noudata kaikkia latausohjelta. Alä lataa akkua tai tyokalua lampotilassa, joka ole ohjeissa ilmoitetun lampotila-alueen sisallä. Virheellinen lataaminen tai lataaminen ilmoitetun lampotila-alueen ulkopuolella olevassa lampotilassa voi vaurioittaa akkua ja lisā palovaaraa.

HUOLTO

Huollata sahkötyokalusi asiantuntevalla korjaajalla, joka kayttäa vain identtisi varaosia. Nain taataan sahkötyokalun turvallisuuden sailyminen.

• Alä koskaan huolla vauroituneita akkuja. Akkujen huollon saa tehdā vain valmistaja tai sen valtuuttamat huoltolikkeet.

AKKUKÄYTTOISEN RUOHONLEIKKURIN TURVALLISUUSOHJEET

VAARA: Tämä laite on tarkoitettu käytettväksi tämän käytöoppaan turvallisten käytöohjeiden mukaisesti. Kuten kaikkien sahkölaitteiden yhteydessä, käytäjan tekemä virhe tai yleinen huolimattomus saattaa aiheittaa vakavan vamman. Tämä laite voi vahingoittaa käsia tai jalkoja ja singota irtoesineita. Jos turvallisuusohjeita ei noudateta, seurauksena voi olla yakava vamma tai kuolema.

ruohonleikkureita, noudata aina perusturvallisuusohjeita. Niiden noudattaminen vahentaa tulipalon, sahköiskun ja henkilovamman riskä.

TÄRKEAA

LUE KAYTTOOHJEET ENNEN KAYTTOA. SAILYTA MYOHEMPAA TARVETTA VARTEN.

AKKUKAYTTOISTEN RUOHONLEIKKUREIDEN TURVALLISUUSOHJEET:

HUOMIO - ALA KOSKE PYORIVAAAN TERAAAN!

ENNN KAYTTÖA

Lue ohejt huolellisesti. Tutustu Iaitteen saatimiin ja oikeanlaiseen kayttoon.
Ala annohjeisinnerehtymattomienHenkiloiden tai lasten kaytttaa laitetta. Paikalliset saadokset saattavat rajoittaa kayttajan ikaa.
- Alä ikinä käytä ruohonleikkuria, kun lähellä on ihmisä, erityisesti lapsia, tai lemmikkieläimiä.
Käytäjä on vastuussa onnettouuksista tai vaaratilanteista, jotka tapahtuvat muille ihmisille tai heidān omaisuudelleen.

KAYTON VALMISTELU

Käytä ruohoa ajaessasi tukevia jalkineita ja pitkälahkeisia housuja.
Alä kayta laitetta paljain jaloin tai avonaisin sandaalein.
Välta loysien vaatteiden tai sellaisten vaatteiden
kayttöä, joissa on roikkuvia nauhoja tai solmuja.

Tarkasta alue, jolla laitetta on tarkoitus kayttä. Poista kaikki kivet, oksat, rautalangat, luut ja muut vierasesineet.
Tarkista aina ennen kaytto, etteivat erat, teran pultit ja leikkurikokoonpano ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet erat ja pultit sarjoina, jotta laitteen tasapaino saily. Vaihda vahingoittuneet tai lukukelvottomat merkinnat.

KAYTTO

Leikkaa ruoho vain paivänvalossa tai hyvässä keinovalaistuksessa.
Mikali mahdollista, välta laitteen käyttoa marassa ruohikossa.
Varmista,etta seisot tukevasti rinteissä.
Kavele, ala juokse.
- Renkaallisten pyorivien leikkureiden tapauksessa leikkaa ruoho rinteissä aina poikittaisssunnassa, ei koskaan ylos ja alas.

Ole erittain varovainen, kun vaihdat suuntaa rinteissä.
Alä leikkaa ruohoa lian jyrkissr rinteissa.
Ole erittain varovainen, kun peruutat tai vedat laitetta itseasi kohti.
- Pysaytā terāt, jos laitetta on kallistettava ylittäessasi muita pintoja kuin ruhoja, ja kun kuljetat laitetta leikattavalle alueelle ja siltä pois.
- Alä koskaan käytä konetta viallisten suojusten kanssa tai ilman paikallaan olevia turvalaitteita, kuten ruhosuojuksia ja/tai ruhonkerääjjä.
Käynnistä moottori ohjeiden mukaisesti niin, etta jalat ovat riittävän kaukana terista.
Alä kallista laitetta, kun käynnistät moottoria, paitsi jos laitetta on kallistettava käynnistysta varten. Siina tapauksessa kallista laitetta vain sen verran kuin on pakko, ja nosta vain sitä osaa, joka on kaukana käytäjästa. Varmista, etta molemmat kädet ovat käytöasennossa ennen kuin palautat laiteen maan tasolle. Alä käynnistät laitetta, kun seisot poistoaukon edessä.
- Alä laita kasiai tai jalkoja pyorivien osien lahelle tai niiden alle. Pyorivien leikkureiden tapauksessa pidä huolta, etta poistoaukko on aina puhadas.
- Alä koskaan nosta tai kanna laitetta, jonka moottori on käynnissä.
- Sammuta laite ja poista irrotettava akku (tai estolaite) ja varmista, etta kaikkli likkuvat osat ovat pysahtyneet taysin ennen kuin saadat tai puhistat laitetta:
Aina kun lahdet pois koneen luota;

三GO

Ennen kuin puhdistat sukoksen tai tyhennat kourun;
Ennen kuin tarkastat tai puhistat laitteen tai teet sille muita toimempiteita;
Vieraaseen esineeseen osumisen jälkeen. Tarkasta, onko laite vahingoittunut ja korjaarvattaessa.

Jos laite alkaa tarista epanormaalisti (tarkasta heti):

Tarkasta vauroiden varalta;
Vaihda tai korjaa kaikki vahingoittuneet osat;
Tarkasta ja kirista mahdolliset loystyneet osat.

KUNNOSSAPITO JA SÄLYTYS

Ole varovainen, kun saadat laitetta, etteivat sormesi jä puristuksiin likkuvien terien ja laitteen kiinteiden osien vällin.

• Varmista, etta kaikki mutterit, pultit ja ruuvit ovat tiukasti kinni, jotta laite on turvallinen kayttä.
  Tarkasta ruhonkeraa saannollisesti kulumien tai heikkenemisen varalta.
  Vaihda kuluneet tai vahingoittuneet osat turvallisuussyistä.
  Lapset eivat saa puhistaa tai huoltaa laitetta ilman aikuisen valvontaa.
  Huomioi teria hultaessasi, etta terat voivat silti liikkua vaikka virtalahde olisi bois paalta.
  Pyorivien leikkureiden tapaukssaa varmista, etta kaytossa on vain oikean typpisiia leikkausosien varaosia.

HENKILÖKOHTAINEN TURVALLISUUS

Jos käytäjä ei huomioi lasten paikallaoloa, saattaa tapahtuavakavia onnettouuksia. Lasten mielestä leikkuri ja sen toiminta on usein kiehtovaa. He eivat ymmärra miten vaarallinen se voi olla. Alä ikinä oleta, etta lapset pysyvat siellä, missa heidat viimeksi nait.

Pida lapset poissa leikkuualueelta ja toisen vastuuntuntoisen aikuisen valvonnassa.
- Ole tarkkaavainen ja sammuta leikkuri, jos lapsi tulee alueelle.
Ole erityisen varovainen, kun lahestyt kulmia, oviaukkoja, pensaikkoja, puita tai muita kohtia, jotka voivat esta ruhonleikkurin eteen ryntaavaa lasta nakymastia.
Lapsia tulee valvoa, jotta he eivat leiki leikkurin kanssa.

• Sammuta leikkuri aina, kun poistat akun tyokalusta. Pysaytata terat, jos laitetta on kallistettava kuljetusa varten muilla pinnoilla kuin nurmella, ja kun kuljetat laitetta leikattavalle alueelle ja sittä pois.

KÄYTTO YLEINEN KÄYTTO:

Lue tāmā kayttoopas kokonaisuudessaan ennen kuin yritāt koota laitetta. Lue, ymmārra ja noudata kaikkia

koneen ja kayttooppaan ohjeita ennen kuin yritat kaytttaa sita. Tutusu laiteen saatimiin ja oikeanlaiseen kayttoon ennen sen kayton aloittamista. Sailyta tamä kayttoopas turvallisessa paikassa, jotta voit tuleaisuudessa tarkistaa siita tietoja ja tilata varaosia.

Käytä oikeaa Iaitetta - Alä käytä ruohonleikkuria muunlaisin toihin kuin sellaisin, johin se on tarkoitettu.
Alä kurota lian pitkalle - varmista, etta asentosi ja jalansijasi ovat aina vakaat.
Ruohonleikkurin teran sinkoamat esineet voivat aiheuttaa vakavia henkilovammoja. Nurmikko tuee aina tutkia tarkkaan ja siitta tulee poistaa kaikki vieraat esineet ennen leikkausta.
Varmista ennen peruuttamista ja sen aikana taakse- ja alaspain katsomalla, etei lapsia tai muita ihmisia ole tiella
Tämlaite ei ole leikkikalu. Ole siis aina erittain varovainen sen kanssa. Laite on tarkoitettu yhteen tarkoitukseen: ruhon leikkaamisen. Alä käytä sita mihinkaan muuhun tarkoitukseen.
- Alä pakota ruohonleikkuria - teet työn paremnin ja turvallisemmin laitteelle tarkoitetulla teholla.
Tarkasta aina ennen käytö, etteivat erät, teran pultit ja leikkurikokoonpano ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet erät ja pultit samanaikaisesti, jotta laiteen tasapaino sailyy. Vaihda vahingoittuneet tai lukukelvottomat merkinnät.
Ole erittain varovainen, kun peruutat tai vedat laitetta itseasi kohti.
Tarkasta alue, jossa laitetta on tarkoitus kayttaa. Poista kaikki kivet, oksat, rautalangat, lelut ja muut vierasesineet, johin voi kompastua tai jotka voivat sinkoutua leikkurin terast. Sinkoutuneet esineet saattavat aiheuttaa vakavan henkilovamman. Suunnittele leikkuuretti niin, etta valtat leikkuujatteen tyhjentymisen teille, jalkaaytaville, sivullisten paalle jne. Valta myos leikkuujatteen suuntautumista seiniin tai esteisin, joista se saattaa sinkoutua takaisin kayttajaa kohti.
Välät t eräkosketuksen ja vammat sinkoutuneista esineista, kun pysyt käytäjälueella kahvojen takana. Pida lapset, sivulliset ja lemmikit vähintaan 30 m:n paassä käytöss olevasta leikkurista. Sammuta laite, jos joku tuule tuolle alueelle.
Kayta aina suojalaseja kayton aikana ja kun saadat laitetta tai korjaat sita. Kimmonneet tai sinkoutuneet esineet saattavat aiheuttaavakavia silmavammoja. Kayta aina hengityssuojainta, jos tyo on polyista.

Pukeudu asianmukaisesti - alä kāytä lóysiä vaatteita tai koruja. Ne voivat juuttua likkuviin osin. Kumihanskojen ja jalkineiden kāyttoa susitellaan ulkona tyoskennellessa. Kāytä tukevia kenkiä, joissa on kuvoitu pohja, ja istuvia housuja ja paitoja. Suosittelemme paitoja, jotka peittavat käsivarret, housuja, jotka ovat nilkkoinsti asti, ja teraskärkisiä kenkiä. Alä ikinä kāytä tata laitetta paljain jaloin, sandaaleilla tai liukkailla tai kevyillä (esim. kankaisilla) kengillä.
- Ala laita kasiä tai jalkoja pyorivien osien lahelle tai leikkauskannen alle. Teraan koskeminen saattaa vahingoittaa kasiä ja jalkoja.
- Puuttuva tai vahingoittunut poistokansi saattaa aiheuttaa kosketuksen terin tai vammojsinkoutuneista esineista.
Monet vammat tapahtuvat siloin, kun leikkuri osuu jalkaan kayttajan liukastuessa tai kompastuessa. Alä pidä kiinni leikkurista kun kaadut, päästa kahvasta irti valittomasti.
Ala koskaan vedaleleikkuria itseasi kohden, kun kavelet. Jos sinun taytye peruuttaa ruhonleikkuri seinastai taitesteesta, katso ensin maahan ja taaksesi, jotta valtatkompastumisen, ja toimi sen jalkeen seuraavasti:
Astu taaksepain leikkurista, kunnes katesi ovat taysin suorana.
Varmista, etta olet taysin tasapainossa ja seisot tukevasti.
Vedä leikkuria taaksepain hitaasti korkeintaan puoleen vällin sinun ja leikkurin alkuperäisesät matkasta.
Toista namā vaiheet tarvittaessa.
Alä käytä leikkuria, kun olet huumeiden tai alkoholin vaikutuksen alaisena.
- Ole valpas - tee työ tarkkaavaisesti. Käytä maalaisjärkeä. Älä käytä ruohonleikkuria, kun olet väsynet.
Moottorin/teran hallintakahva on turvallisuuslaite. Alia ikina yritta ohittaa sen toimintaa. Saatat aiheuttaa turvallisuuslaitteen toimimattomuuden ja siten aiheuttaa henkilovamman, koska pyorivaan teraan voi koska. Moottorin/teran hallintakahvan on oltava helposti kaytettavissa molemmissa suunnissa ja automaattisesti palauduttava vapaaseen asentoon vapautettaessa.
Välta vaaraliasia olosuheita - ala kayta ruohonleikkureita koskeissa tai marissä olosuheissa.
Alä käytä sateessa.

Varmista, etta seisotukevasti. Liukastuminen ja kaatuminen saattavat aiheuttaavakavan henkilovamman.Jos sinusta tuntuu,ett a olet kaatumassa,vapauta moottorin/teran hallintakahva valittomasti ja tera lopettaa pyorimisen kolmen sekunnin kuluessa.

• Pysayta tera, kun yitat soralla paalystettyj teita tai polkuja.
  Jos laite alkaa tarista poikkeavasti, pysayta moottori ja tarkasta valittomasti syy. Tärina on yleensä merkki hairiöistä.

Tarkasta vauroiden varalta;
Vaihda tai korjaa kaikki vahingoittuneet osat, jotka kayttaja voitse vaihtaa;
Tarkasta ja kiristä mahdolliset lystyneet osat.
- Alä koskaan käytä leikkuria ilman sopivaa ja toimivaa lokasuojaa, poistokanta, ruohopussia, maankattolisakettä, sivulla olevaa poistosuppiloa, moottorin/terän hallintakahvaa tai muuta sujaavaa turvallisuuslaitetta. Alä koskaan käytä leikkuria,jonka turvallisuuslaitteet ovat vahingoittuneet. Tämän ohjeen noudattamatta jättäminen saattaa aiheuttaa henkilovammoja.

Jos kohtaat tilanteen, jota ei tassa kayttooppaassa kasitellà, toimi varoen ja kayta omaa harkintakyäsi. Pyyda lisohjeita EGO-asiakaspalvelusta.
Akku tulee poistaa laitteesta ennen laitteen havittamista.
Akku tulee havittturvallisesti.

KAYTTO RINTEESSA:

Rinteet ovat merkittavä tekijä liukastumis- ja
kaatumisonnettuksissa, jotka saattavat aiheuttaa
merkittavan vamman. Varmista, etta seisot tukevasti rinteissä.
Käytö rinteissä vaatii erityista tarkkaavaisuutta. Jos et tunne oloasi turvalliseksi rinteessä, ala ajruhoja rnteestä.

Tee:

Leikkaa ruoho aina rinteen sivusuunnassa, alya yhalaalta. alas. Ole erittain varovainen, kun vaildat suuntaa rinteissa.
- Varo kuoppia, uurteita, pilossa olevia esineita tai kumpuja, jotka saattavat aiheuttaa liukastumisen tai kompastumisen. Pitkä ruohikko saattaa pillottaa esineita.

Ala:

Leikka ruohoa laehell kielekkeitä, oja tai penkereita; saatat menettaa tasapainosi tai astua harhaan.
Alä leikkaa ruhooa rinteittä, jotka ovat jyrkempiä kuin 15 astetta.

• Alä leikkaa markäruhoa. Huono jalansija saattaa aiheuttaa liukastumisen.

HUOLTO

A VAROTUS: Ruohopussiosat, poistoluukku, sivulla oleva poistosuppilo, silppuriosa ja lokasuoja voivat kulua ja vahingoittua, mikä saattaa aiheuttaa likkuvien osien nakymistä tai esineiden sinkoutumista ja nain lisätā vammariskiä. Turvallisuussyistä tarkasta kaikkki componentit saannollisin valiajoin ja vaihda vahingoittuneet componentit valittomasti identtiin varaoisiin, jotka on lueteltu tassä kayttöoppaassa. Ota yhteyttä EGO-asiakaspalveluun tai lahimpään EGO-huoltokesukkseen, niin asiantunteva huoltoeknikko tekee korjaukset tai vaihdot!

Jos leikkurin sisäänrakennettu ylikuormitussuojakytkin naksahtaa käytöön jatkuvasti, ota yhteyttä EGO-asiakaspalveluun tai lahimpään EGO-huoltokeskukseen.
Alpe pesle leikkuria kastelulektkulla;valta veden paasya moottoriin tai elektronisiin liitantoihin.
- Poista avain ja varastoi käytämätön ruhonleikkuri sisātiloissa. Anna moottorin jähtyä, ennen kuin varastoit laitteen suljettuun tilaan. Ruhonleikkuria tulee saïyttäa kuivassa paikassa, korkealla tai lukitussa tilassa, poissa lasten ulottuvilta.
Käytä hollosa vain identtisiña varaosia, jotka luetellaan tassä käytöoppaassa. Sellaisten osien käytto, jotka eivat vastaa alkuperaisiia laitemärityksiä, saattaa aiheuttaa vaaränlaisen toiminna ja heikentaa turvallisuutta.
- Poista tai irrota akku ennen kuin huollat, puhdistat tai poistat materiaalia ruohonleikkurista.
Noudata ohjeita, kun vaihdat lisavarusteita.
- Pidä kahvat kuivina, puhtaina, öljytöminä ja rasyvattomina.
Tulipalovaaran vahentamiseksi pidmoottor kansi puhtaana ruohosta, lehdista ja irtoaineksesta.
Tarkasta teran ja moottorin kiinnityspulttien oikea kireys saannollisin valiajoin. Tarkista tera myos silmamaaraisesti vauroiden (esim. taipumisen, saroilyn tai kulumisen) varalta. Vaihda tera vain identiseen varateraan, joka loytyy tamän kaytttooppaan luettelosta.
Kunnossapida leikkuriasi huolellisesti - pida leikkurin tera teravana ja puhdista se, jotta laite toimisi mahdollisimman hyvin ja turvallisesti. Leikkurin terat ovat teraviia ja voivat aiheuttaa viltoja. Käiri tera suojaan tai käytä hanskoja ja ole erityisen varovainen, kun huollat teraa.
Alä ikinä poista tai muokkaa turvallisuuslaitteita. Tarkasta niiden oikea toiminta saannollisesti. Alä koskaan tee mitään, mika saattaa aiheuttaa häröitä

turvallisuuslaitteen suunniteltuun toimintaan tai vahentaa turvallisuuslaitteen suojaavuutta.

• Pysäytä moottori aina ennen kuin saadat rengasta tai leikkukorkeutta.
  Jos osut vieraaseen esineeseen, sommuta moottori, poista avain ja tutki leikkuri perusteellisesti vahinkojen varalta. Korjaa vahingot ennen kuin kaytat leikkuria.
  Yllapida tai vaihda turvallius- ja ohjemerkinnat tarpeen mukaan. Ota yhteytta EGO-asiakaspalveluun tai lahippaae EGO-huoltokesukseen, niin asiantunteva huoltoteknikko tekee korjaukset tai vaihdot!

SAIlyTaNAMAHJEET!Lue ojeet saannollisesti ja kayta niita muiden tyokalujen kayttajien ohjeistamisesa.Jos lainaat lamnt laitteen jollekulle muulle, lainaa samalla myos namohjeet laitteen vaarinkayton tai mahdollisen vamman estamiseksi.

AKUN KAYTTO JA YLLAPITO

Suojele luonnonvaroja ja kierrata tai havita akut oikeaoppisesti. Tama tuote sisaltta litium-ioniakun. Paikalliset ja kansalliset lait kieltavat litium-ioniakkujen havittamisen kotitalousjatteen seassa. Kysy nuvoa paikallsilta jatehuollon asiantuntijoilta,Jos et tiedaimen akku tulee kierrattaa ja/tai havittaa.
Kun poistat akun havitysta tai kierratysta varten peita akun navat kestavalla teipill. Alya rytatauhota tai purkaa akkau tai poistaa mitaan sen komponentteja.Litium-ioniakut tulee kierrattaa tai havittaa oikeaoppisesti. Ala myoskaan koske napoihin metalliesineillaa j/tai rungon osilla, koska se saattaa aiheuttaa oikosulun.Pida poissa lasten ulottuvilta Naiden ohjeiden noudattamatta jattaminen voiaiheuttaa tulipalon ja/tai yakavan vaman.
AKUSTA VOI VALUA NESTETTA VAARASTA KAYTOSTA JOHTUEN. VALTAKOSKETUSTANESTESEEN.JOS KOSKET NESTEESEEN VAHINGOSSA, HUHTELE VEDELLA. JOS NESTETTA PAASEE SILMIIN, HAKEUDU LAKARIN HOITON.

Akusta valuva;neste voi aiheuttaa arsytstai palovammoja.

MAARITYKSET

Mallinumbero LM2020E			LM2020E-SP
Automaattinen työntöjärestelmä		Ei Kyllä
Jännite		56 V = 56 V	---
Nopeus ilman vastusta 3000		/min 3000 /min
Leikkauskorkeus 25-95 mm		25-95 mm
Suositeltu käytölämpötila: 0		°C-40°C 0°C-40°C
Suositeltu säilytosämpötila:		-20°C-70°C	-20°C-70°C
Leikkauskorkeuden asennot		6	6
Kannen koko 51 cm 51 cm
Leikkausleveys 50 cm 50 cm
Ruohopussin tilavuus		60 L	60 L
Leikkurin paine (ilman akkua, maankattolisäke)		24,4 kg	27,2 kg
Terämalli		AB2001	AB2001
Mitattu änen tehotaso LwA		91,5 dB(A)K=1,80 dB(A)	91,0 dB(A)K=1,89 dB(A)
Äänenpaineen taso käytäjan korvien tasolla LPA K=3 dB(A)		79,5 dB(A) 79,2 dB(A)
Taattu änen tehotaso LwA (2000/14/EC:n mukaisesti)		93 dB(A)	93 dB(A)
Värinä ah, K=1,5 m/s2	Vasen kahva	≤2,5 m/s2	≤2,5 m/s2
	Oikea kahva	≤2,5 m/s2	≤2,5 m/s2
Terän jarru		Kyllä	Kyllä

• Ilmoitetu tärinän kokonaisarvo on mitatu standardikoemenetelman mukaan ja sitä voidaan käytta verrattaessa tyokaluja keskenäan
  Ilmoitettua tärinān kokonaisarvoa voidaan myos käyttaa altistumisen ennakkoarvioinnissa.

HUOMAA: Sahkötyokalun todellisen kayton aikana ilmenevā
tarīna voi erota tyokalun kaytolle ilmoitetusta arvosta.
Kayttäjan sujoelemiseksi on todellisissa kayttölosuhteissa
kaytettāva kasineita ja kuulosuojaimia.

PAKKAUSLUETTELO

OSAN NIMI	MÄÄRÄ
Ruohonleikkuri	1
Ruohopussi	1
Ruohopussin kehys	1
Silppuri	1
Sivuosan ulosheittokouru	1
Turva-avain	2
Käytäjän käsikirja	1

KUVAUS

TUNNE LEIKKURISI (kuvat A, B, C, D ja E)

1 Vapautuskytkin (kytkinvipu)
2 Kahva
3 Turvallisuuspainike
4 Automaattisen tyonnen liipaisin
5 Kahvan Iukituskiristin
6 Ruohopussi
7 Leikkauskorkeuden saatovipu
8 Takarengas
9 Sivulla oleva poistoluukku
10 Leikkurin kansi
11 LED-ajovalot
12 Kansisuojus
13 Etukahva
14 Akun kansi
15 Takakahva
16 Pikasaedin
17 Takana oleva poistoluukku
18 Sivukisko
19 Automaattisen työnnon nopeudensädinvipu
20 Lokasuoja
21 LED-ajovaloen kytkinpainike
22 Virran merkkivalo
23 Akun vapautuspainike
24 Turva-avaimen avaimenreikä
25 Maankattolisake
26 Sivulla oleva poistosuppilo

KAYTTO

RUOHOPUSSIN KOKOAMINEN

1) Liu'uta ruohopussi kehykseen (kuva F).
2) Kiinnita yiakiinnikkeet keyhkseen (kuva G) kiinnitta sen jälkeen kaksi sivukiinnikettä. Kiinnita alakiinnike viimeisenä.
3) Valmiiki koottu ruhopussi on esitetty kuvassa H.

A VARIOITUS: Alä yritä käynistää leikkuria ennen kuin kahva on lukittu johonkin esiasetetuista käyttoasennoista (YLEMI KAYTTÖASENTO, KESKITASON KAYTTÖASENTO ja YLEMI KAYTTÖASENTO).

Leikkurin kahva on kuljetettaessa tilaa sastavassu, LUKITUSSA VARASTOASENNOSSA (kuva I).

1) Paina pohjassa pikasaadintä, niin kahva vapautuu LUKITUSTA VARASTOASENNOSTA.
2) Nosta kahva taitetusta asennosta ja vapauta sädin. Kännä saadintä ylos, kunnes kuulet ja tutnet lukkopinnin lukittuvan johonkin kuvan J osoittamista asennoista.

Kuva J osien kuvaus alla:

J-1 Lukittu varastoasento

J-2 Ruhopussin liittämis-/poistamisasento

J-3 Yempi käytöasento

J-4 Keskitason käytöasento

J-5 A empi käytöasento

RUOHOPUSSIN/SILPPURIN LIITTÄMINEN/ POISTAMINEN

A VArOITUS: Alia ikin' tee muutoksia ruohonleikkuriin ilman, etta ensin sammutat moottorin, poistat turvaavaimen ja oodat, etta tera lopettaa pyorimisen.

HUOMAA: Liitä mikä tahansa osa ruohonleikkuriin ennen leikkaamista.

Ruhopussin liittaminen/irrottaminen (kuva K)

Säädahiva sopivaan käytöasentoon. Nosta takana oleva poistoluukku ja kiinnitruohopussi kaantyvään tankoon. Ruohopussin voi poistaa nostamalla se pois tangosta. Vapauta viimeiseksi takana oleva poistoluukku.

HUOMAA: Poista esiasennettu maankattolisäke leikkurista ennen kuin liität leikkuriin ruohopussin.

Silppurin liittaminen/irrottaminen (kuva L)

Nosta takana oleva poistoluukku ja aseta maankattolisake leikkuriin. Poista se vetamalla se ulos. Vapauta viimeiseksi takana oleva poistoluukku.

Sivulla olevan ulosheittokourun/poistaminen (kuva M)

Nosta sivulla oleva poistoluukku. Aseta poistoluukun aukkko poistoluukun tapin kohdalle ja vapauta ote poistoluukusta varovaisesti niin, etta se pyorii kaantyvässä tangossa, kunnes se lepää tukevasti poistosuppilon paillä. Poista se nostamalla sivulla oleva poistoluukku ja nostamalla sivulla oleva poistosuppilo luukun kokoonpanotapista.

Kuva M osien kuvaus alla:

M-1 Sivulla oleva poistoluukku

M-2 Kokoonpanotappi

M-3 Kokoonpanoaukko

M-4 Sivulla oleva poistokouru

M-5 Tappi

HUOMAA: Maankattolisäke on asennettava, kun sivulla oleva positosuppilo on kiinnitetty.

LEIKKAUSKORKEUDEN SÄTÄMINEN (kuva N)

AROITUS: Pida jalat etaallrungosta, kun saadat sen korkeutta. Ruohonleikkuri voidaan asettaa 6 eri leikkuukorkeudelle 25-95 mm valille. Valitse oikea leiikuukorkeus ruohotyyppien ja nurmikon olosuheiden mukaan.

HUOMAA: Varmista tyokalua liuktaessasi, etta leikkukorkeus on saadetty vahintaan asentoon 3. Varoituksen noudattamatta jattaminen voi aiheuttaa teran vauroitumisen.

AKKUYKSIKON KINNITYS/IRROTUS (kuva 0)

Käytä vain kuvassa A lueteltujen akkujen ja latureiden kanssa.

LATAA ENNEN ENSIMMÄISTA KÄYTTÖA.

AROITUS: Jos jokin osa on rikkoutunut tai puuttuu, ala yritä kiinnittä akkuyksikkoä ruohonleikkuriin tai kayttäruohonleikkuria ennen kuin rikkoutuneet tai puuttuvat osat on korvattu. Varoituksen noudattamatta jattaminen voi aiheuttaa vakavan henkilövahingon.

Liittäminen

Työnnä akkuyksikkoö, kunnes kuulet napsahduksen.

• Poistaminen

Paina akkuosiassa olevaa akun vapautuspainiketta ja vedä akku ulos.

Kuva O osien kuvaus alla:

0-1 Turva-avaimen avaimenreikä
0-2 Turva-avain
0-3 Akun vapautuspainike

huomaa: Varmista ennen kayton aloittamista, etta ruohonleikkurin salpa napsahtaa paikalleen ja etta akkuyksikkö on kiinnitetty ruohonleikkurin.

LEIKKURIN KAYNNISTÄMINEN/SAMMUTTAMINEN

VAROTUS: Vierasesineita voi ruhonleikkurien kayton seurauskena lentaa omin silmiisi tai muiden silmiin, joloin silmiin voi tulla vakavia silmavammoja. Pida aina suojalaseja kaytttaessasi ruhonleikkuria ja tehdessasi sihen saatjai tai korjauksia.

VAROTUS: Varmista, etta mut ihmiset ja lemmikkieläimet ovat vahintaan 30m paassaruohonleikkurista sen ollessa kaytossa.
VAROTUS: Terä jatkaa mutaman sekunnin pyörimistä sen jälkeen, kun ruohonleikkuri on sammutetu. Anna moottorin/terän pysähtyä ennen kuin käynnistä sen uudelleen. Älä käynistä ja sammuta ruohonleikkuria nopeasti.

TURVA-AVAIN

Leikkuri on sisallytety poistettava turva-avain, joka estaai laiteen kaynnistamisen vahingossa tai langattoman leikkuri luvattoman kayton. Leikkuria ei voi kayttaa, jos turva-avain ei ole leikkurissa.

VAARA: Pyorivat terat voivat aiheuttaa vakavan vamman. Vakavien vammoen valttamiseksi poista turvaavain aina, kun leikkuri on vartioimatta tai kun saadat, puhistat, huollat, kuljetat, nostat tai varastoit leikkurin.

HUOMAA: Moottorin voi kaynnistaa vain, jos.

Kahva on likittu toiseen kayttoasentoon
Sivukiskot ovataydessa pituudessaan (kuva P).
Molemmat vihreat kahvan lukituskiinnikkeet on lukittu kunnolla (kuva Q).

Q-1 osoitus line

HUOMAUTUS: Alä yrità ohittaa turvapainikkeen tai vapautuskytkimen toimintaa

Käynnistys

1) Liitä akku leikkuriin, aseta turva-avain avaimenreikään ja sulje akun kansi (kuva 0).
2) Paina turvapainike pohjaan kuvan R mukaisesti.

3) Samalla kun turvapainiketta painetaan pohjaan, vedavapautuskytkintä ylos kahvaan asti ja päästä sittenturvapainike irti. (Kuva S)

Sammutus

1) Vapauta ajokytkin.
2) Automaattisen jarrulaitteiston sähköjarru pysayttä teran pyörimens 3 sekunnin kuluessa ajokytkimen vapauttamisesta.

AUTOMAATTINEN VETOJÄRJESTELMA (LM2020E-SP)

LM2020E-SP-leikkurissa on automaattinen vetomahdollisus. Järestelmä on erillinen terän virtakytkimestä; se ei ole riippuvainen terien pyörimisetä. Jos haluat käyttaa järestelmä alman, etta terat pyörivät, vedä automaattisen tyontöiminnon liipaisinta kahvaa kohti. Kun päästät irti automaattisen tyontöiminnan liipaisimesta, automaattinen tyontöiminnta sammuu. Järestelmän nopeus on vaihteleva. Jos haluat lisätneopeutta, siirä automaattisen vetotoiminnon noeusvipua eteenpän. Jos haluat vähentä nopeutta, siirä automaattisen vetotoiminnon noeusvipua taakse (kuva T).

Leikkuukaytö pyörivien terien kanssa:

1. Käynistä leikkuri.
2. Pida vapautuskytkinta kahvaa vasten vasemmalla kadellasi ja veda samalla automaattisen tyontotoiminon liipaisinta kahvaa koht oikealla kadellasi.
3. Pida sekā vapautuskytkintä etta automaattisen tyontotoiminnan liipaisinta samanaikaisesti kahvaa vasten oikealla kadellasi ja kayta vasenta kattasi saatamaän automaattisen tyontotoiminnon nopeusvipua halutulla ravall.

A VArOITUS:Vammariskin vahentamiseksi alä ikina yrità ohittaa kytkintä tai automaattista vetokytkintä. Automaattinen vetotoiminto on tarkoitetu vain suunniteltuun kayttotarkoitukseensa.

4LEIKKURIN LED-AJOVALOT(kuva. A-13)

Paina vailtopainiketta (kuva C-22) sytyttaaksesi/ sommuttaaksesi LED-ajovalot akkuosion etuosassa.

LEIKKURIN VIRRAN MERKKIVALO (kuva U)

Ruohonleikkuri on varustetu virran tilan osoittimella, joka ilmaisee akkuyksikon varauksen tilan ja ruohonleikkurin tyoskentelytilan. Virran tilan osoitin syttyk, kun tera pyorii tai kun LED-tyovalot palavat.

Ruohonleikkurin virran tilan osoitin	Merkitys Toimenpide
Palaa vihreänä	Ruohonleikkuri toimii asianmukaisesti; akun varausta on jäljellä vähintään 15%	n/a
Palaa punaisena	Matala akun varaus	Sammuta ruohonleikkuri ja lataa akkuyksikkö
Vilkkuu punaisena	Akkuyksikkö on låhes tyhjä	Sammuta ruohonleikkuri ja lataa akkuyksikkö
Palaa oransina	Ruohonleikkuri tai akkuyksikkö on ylikuumentunut	Irrota akku ruohonleikkurista, siirrä molemmat varjoon ja anna niiden jähtyä vähintään 15 minuuttia
Vilkkuu oransina	Ruohonleikkuri on ylikuormittunut	Leikkaa hitaammin tai pienennä kuormitusta nostamalla leikkuukorkeutta

LEIKKURIN YLIKUORMITUSSUOJAUS

Ylikuormituksen välttämiseksi välta lian suurten ruohikkoalueiden leikkaamista kerralla. Hidasta leikkaustahtia tai nosta leikkaskorkeutta.

Leikkurissa on sisäänrakenettu ylikuormitussuojaus.
Kun leikkuri on ylikuormittunut, moottori sammu ja
leikkurin virran merkkivalo vilkkuu oranssina. Poista akku
leikkurista. Tarkista, onko kannen alle kertynyt ruoho
ja poista se tarvittaessa. Asenna sitten akku takaisin ja
käynnistä leikkuri uudelleen.

AKUN KORKEAN LAMPOTILAN SUOJA

Akkuyksikko tuottaa lampo kayton aikana. Lampo hahtuu pois hitaamin kuumalla saall. Jos akun lampotila ylltt 0^ kayton aikana, suojauspiiri sammutta vallomasti ruohonleikkurin alkuyksikon sujoelemiseksi vauroitumiselta. Ruohonleikkurin virran tilan osoitin palaa oranssina.

Vapautajokahva, odota kunnes akkuyksikko jähtyy n. 67^ Cn lamptilaan ja kaynnista ruohonleikkuri sen jalkeen uudelleen.

YLLAPITO

A VArOITUS: Poista turva-avain ja akku leikkurista aina, kun kokoat osia, teet muutoksia tai puhistat laitetta vakavan henkilovamman valttamiseksi.
VAROITUS: Käytä huollon yhteydessä vain valmistajan hyväksymä varaosia. Muiden osien käytö voi aiheuttaa vaaran tai vahingoittaa tuotetta. Valtuutetun huoltoteknikon tulee suorittaa kaikki korjaukset ja vaihdot, jotta voidaan taata tuotteen turvallinen ja luotettava käytö.

LEIKKURIN PUHDISTUS

A VArOITUS: Poista aina turva-avain ja akku, kun huollat tai kuljetat leikkuria.

Leikkurin kannen alaosa tulee puhdistaa jokaisen kayttokerran jälleen, sillä ruoho, lehdet, ika ja muu irtoaines kertyvat sinne. Tämä kertyminen aiheuttaa metalliosien ruostumista ja syöymista ja vähentäleikkurin leikkaustehoa.

Poista kaikki kertynyt ruoho ja lehdet ajoakselin ymparilta (vain LM2020E-SP) ja moottorituulettimasta (alä kaytā vetta). Puhdista leikkuri kostealla liinalla.

TERÄN POISTAMINEN/ASENTAMINEN

VAROITUS: Suojaa aina katesi paksuilla kaseineillai tai kaarimalla leikkauspinnat riepuihin tai muihin materiaaleihin silloin, kun teet yllapitotota leikkurin teralle.

Terän poistaminen(kuva W)

HUOMAA: Jos pultti pyorii moottorin akselin kanssa, kun pulttia loysataan, kaann tuuletinta kasin, kunnes tuulettimen aukot ovat samassa linjassa teran aukkojen kanssa, ja laita toinen metallitanko reikin.

Teran asentaminen

Seuraa kuvan V kokoonpanojärjestysta: kun tuulettim tera on kohti kantta ja kuviollinen teran puoli kohti ulkopuola, linjaa tuulettimaukot teran aukkoihin (kuva X) ja kirista sitten tera kuvan X osoittamalla tavalla.

Kuvien V ja W osien kuvaus alla:

V-1 Tuuletin V-5 Pultti
V-2 Sisäläippa W-1 Vakain 1
V-3 Tera W-2 Vakain 2
V-4 Ukkolaippa W-3 14	mm:n	kiintoavain

HUOMAA: Suositeltu momentti teran pultin kirstämiselle on 49-59Nm.

LEIKKURIN SÄLYTYS

• Irrota akkuyksikko ruohonleikkurista ja varastoi se vileaan ja kuivaan tilaan. Alä saïlytā sitä syövytävien materiaialien, kuten lannoitteiden tai suolan, vieressa.
  Varastoi ruohonleikkuri katettuun, suljettuun tilaan, joka on vileä ja kuiva ja lasten ulottumattomissa.
• Alä peita ruhonleikkuria yhtenäisellä muovipressulla. Muovipäallysteet pidattavkt Kostenutta ruhonleikkurin ympärille, mika aiheuttaa ruostetta ja korroosiota.
  Leikkuri voidaan varastoida litteanä tai pystyasennossa (kuva Z).

A VArOITUS: Jos ruhonleikkuri alkaa kaatua kumoon pystysuorasta asennosta, ruhonleikkuri voi vauroitua tai voi aiheutua henkilovahinko. Pidä ruhonleikkuri aina vakaana ja lasten ulottumattomissa, kun se on pystysuorassa asennossa. Jos mahdolista, varastroi se vaakasuoraan.

Ymparistonsuojelu

Alä havita sahkölaitteita, akun latauslaitteita ja akkuja/ladattavia akkuja kotitalousjatteen mukana!

Euroopan parlamentin ja neuvost direktiivin 2012/19/EU mukaan sahko- ja elektronilikkalaiteet, jotka eivat ole enaakayttokelpoisia, ja Euroopan parlimentin ja neuvost direktiivin 2006/66/EYMukaan vialiset tai kaytetyt akkuyksikot/akut tayty kerata erikseen.

Jos sähkölaitteet hävitetään viemäla kaatopaikoille tai roskaläjin, vaarllisia aineita voi vuotaa pohjaveteen ja pästä ravintoketjuun ja vahingoittaa taten ihmisten terveytä ja hyvinvoitia.

VIANETSINTÄ

A VArOITUS: Poista aina turva-avain ja akkuyksikkö, kun huollat tai kuljetat ruohonleikkuria. Suojaa aina kasiasi kayttamalla paksuja kaseineita tai kietomalla leikkuusärmiin rattejä tai muita materiaaleja, kun huollat ruohonleikkurin teräa.

ONGELMA SYY RATKAISU
Ruohonleikkuri ei käynnisty	■ Akkuyksikkö on tyhjä ■ Akkuae iole kiinnitety paikalleen akkulokerosa. ■ Akku tai ruohonleikkuri on liian kuuma. (Ruohonleikkurin virran tilan osoitin palaa oranssina 10 sekuntia) ■ Sivukiskot eivät ole tãydessã pitiudessaan ja kiinnikkeitã ei ole lukittu asentoon ■ Kahvaa ei ole asetetu kumpaankaan kãyttoasentoon. ■ Ruoho ja leikkuujätteet ovat tukkineet ruohonleikkurin rungon.	■ Lataa akkuyksikkö ■ Kiinnità akku leikkurin. Paina sitä, kunnes kuulet naksahduksen. ■ Anna akkuyksikön tai ruohonleikkurin jãntyã, kunnes lampötila laskee alle 67 °C:een. ■ Pidennä kahva tãyteen pituuteen ja lukitse molemmat kiinnikkeet. ■ Sãädã kahva toiseen kãyttoasentoon. ■ Puhdista ruohonleikkurin runko ja varmista, etta terã pãsee liikkumaan.
Ruohonleikkuri ei leikkaa tasaisesti	■ Terã on tylsã. ■ Leikkuukorkeutta ei ole asetetu oikein. ■ Terã on koottu vãärin.	■ Teroita tai vaihda terã. ■ Nosta runkoa korkeampaan leikkuukorkeusasetukseen. ■ Kokoa terã uudelleen, noudattaen tamän kãsikirjan osiota "TERÄN ASENNU5".
Ruohonleikkuri sammuu ruohonleikkuun aikana	■ Akkuyksikkö on tyhjä. ■ Ruohonleikkuri on yliuormitustilassa. ■ Ruoho ja leikkuujätteet ovat tukkineet ruohonleikkurin rungon. ■ Akku tai ruohonleikkuri on liian kuuma (Ruohonleikkurin virran tilan osoitin palaa oranssina 10 sekuntia). ■ Sivukisko on vetãytnyt hieman takaisin sisãnn Kahvaan kãytelyn tyontövoiman seuraufsena.	■ Lataa akkuyksikkö. ■ Nosta leikkuukorkeutta tai hidasta leikkuunopeutta. ■ Puhdista ruohonleikkurin runko. Nosta leikkuukorkeutta tai leikkaa kapeampaa vãylä. ■ Anna akkuyksikön tai ruohonleikkurin jãntyã, kunnes lampötila laskee alle 67 °C:een. ■ Avaa kiinnikkeiten lukitus. Pidennä sikukiskot tãyteen pituuteen ja lukitse kiinnikkeet uudelleen.
Ruohonleikkuri ei silppua oikein	■ Märkä leikkuujäte tartuu rungon alapuolelle. ■ Ruohonleikkuri on asetettu leikkaamaan liikaa ruohoa kerralla.	■ Odota, kunnes ruho kuivaa en kuin jatkat leikkaamista. ■ Nosta runkoa korkeampaan leikkuukorkeusasetukseen.
Liallsta tärinäesiintyy	■ Leikkuuterä on lõysällä. ■ Leikkuuterä on tasapainoton. ■ Leikkausterä on väantynyt. ■ Moottorin akseli on taipunut.	■ Kiristä terän pultti. ■ Tasapainota terä ohjeiden mukaan. ■ Vaihda terä. ■ Ota yhteyttä EGO-asiakaspalveluun.
Kahvan lukitus ei toimi.	■ Kiskot eivät ole tãysin auki.	■ Vedä kiskot mahdollisimman auki ja luktse salvat.

FI

TAKUU

EGO-TAKUUKÄYTÄNTÖ

Katso verkosivuila oositeesta egopowerplus.com EGO-takuukaytannon ehod ja edellytykset kokonaisudessaan.

TUNNE OMA NIIDUKIT (Joon. A ja B ja C ja D ja E)

1 Kangluliti (luliti hoob)
2 Käepide
3 Turvanupp
4 Iselikiuva susteemi pästäk
5 Käepideme likustusklamber
6 Murukott
7 Lioikamiskorguse kohandusnupp
8 Tagaratas
9 Külgmine valjutusava

10 Loketerade kate
11 LED-esitylated
12 Tekikate
13 Esiratas
14 Akuploki kaas
15 Tagumine käepide
16 Kirkohandusnupp
17 Eesmine valjutusava
18 Kuljerelss
19 Iselikuva susteemi kijruskontrolli hoob
20 Tagumine kaitsekipil
21 LED-esisulede sisselulitusnupp
22 Toiteindikaator
23 Akuvabastusnupp
24 Turvanupu pesa
25 Multsimisaya
26 Külgmine vãjutusreenn

KASUTAMINE

MURUKOTI KOKKUPANEK

Vajutage akukambris olevat akuvabastusnuppu.

ETTEVAATUST. Arge uritage muuta turvanupu voi kangliuti fungtksioni.

Alustamine

1) Kinnitage akuplokk niiduki külge, sisestage turvavoti votmeauku ja sulgege aku kaas (Joon. 0).
2) Vajutage turvanupp alla, nagu on naidatud joonisel R.
3) Hoides turvanuppu all, tommake kaivitusnoor kuni kaepidemeni jes ja laske turvanupp lahti.

Peatamiseks

1) Laske kangluliti lahti.
2) Automaatse pidurdusmehanismi elektriline pidur peatab terade poorlemise kolme sekundi jooksul parest kangluti vabastamist.

MUUDETAVA KIIRUSEGA ISELIKUV SUSTEEM

H Kaa aagaa JdSly aaeaa (3

B

e jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie

(1)

（）

（）

(1)

yj yj la jy j. j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j

90

Ae aee eae ae eae ee eae eae 2

aaii j 1j 8j 8j 8j 8j

juaa 1
