KÄYTTÖOHJE 6991D MAKITA

Akku-iskuväännin Käyttöohje

Suurvetolujuuspultti

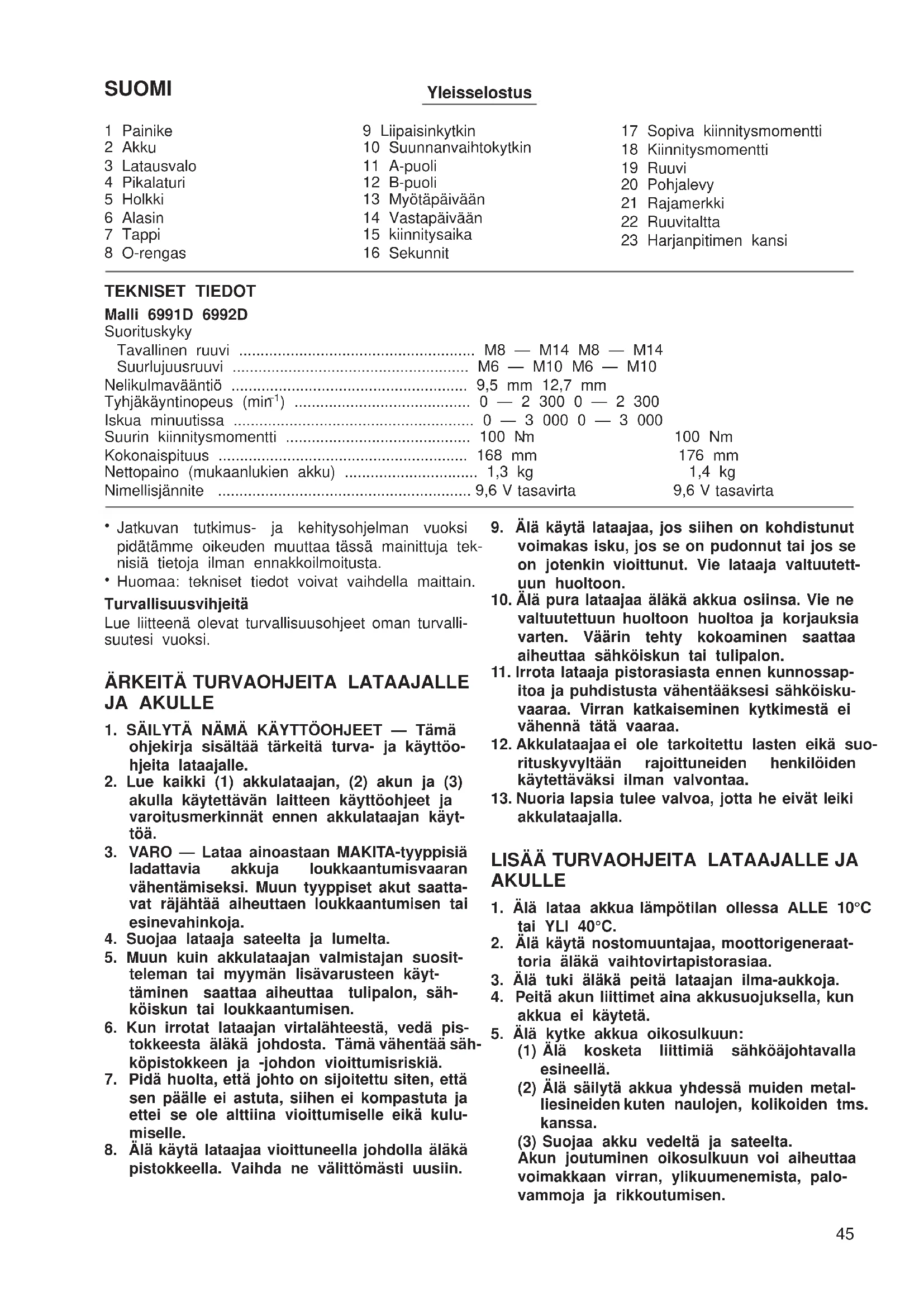

6991D/6992D (Nor) (’100. 10. 23)SUOMI Yleisselostus 1 Painike 2 Akku 3 Latausvalo 4 Pikalaturi 5 Holkki 6 Alasin 7 Tappi 8 O-rengas 9 Liipaisinkytkin 10 Suunnanvaihtokytkin 11 A-puoli 12 B-puoli 13 Myötäpäivään 14 Vastapäivään 15 kiinnitysaika 16 Sekunnit 17 Sopiva kiinnitysmomentti 18 Kiinnitysmomentti 19 Ruuvi 20 Pohjalevy 21 Rajamerkki 22 Ruuvitaltta 23 Harjanpitimen kansi TEKNISET TIEDOT Malli 6991D 6992D Suorituskyky Tavallinen ruuvi ....................................................... M8 — M14 M8 — M14 Suurlujuusruuvi ....................................................... M6 — M10 M6 — M10 Nelikulmavääntiö ....................................................... 9,5 mm 12,7 mm Tyhjäkäyntinopeus (min

Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja tek- nisiä tietoja ilman ennakkoilmoitusta.

Huomaa: tekniset tiedot voivat vaihdella maittain. Turvallisuusvihjeitä Lue liitteenä olevat turvallisuusohjeet oman turvalli- suutesi vuoksi.

1. SÄILYTÄ NÄMÄ KÄYTTÖOHJEET — Tämä

ohjekirja sisältää tärkeitä turva- ja käyttöo- hjeita lataajalle.

2. Lue kaikki (1) akkulataajan, (2) akun ja (3)

akulla käytettävän laitteen käyttöohjeet ja varoitusmerkinnät ennen akkulataajan käyt- töä.

3. VARO — Lataa ainoastaan MAKITA-tyyppisiä

ladattavia akkuja loukkaantumisvaaran vähentämiseksi. Muun tyyppiset akut saatta- vat räjähtää aiheuttaen loukkaantumisen tai esinevahinkoja.

4. Suojaa lataaja sateelta ja lumelta.

5. Muun kuin akkulataajan valmistajan suosit-

teleman tai myymän lisävarusteen käyt- täminen saattaa aiheuttaa tulipalon, säh- köiskun tai loukkaantumisen.

6. Kun irrotat lataajan virtalähteestä, vedä pis-

tokkeesta äläkä johdosta. Tämä vähentää säh- köpistokkeen ja -johdon vioittumisriskiä.

7. Pidä huolta, että johto on sijoitettu siten, että

sen päälle ei astuta, siihen ei kompastuta ja ettei se ole alttiina vioittumiselle eikä kulu- miselle.

8. Älä käytä lataajaa vioittuneella johdolla äläkä

pistokkeella. Vaihda ne välittömästi uusiin.

9. Älä käytä lataajaa, jos siihen on kohdistunut

voimakas isku, jos se on pudonnut tai jos se on jotenkin vioittunut. Vie lataaja valtuutett- uun huoltoon.

10. Älä pura lataajaa äläkä akkua osiinsa. Vie ne

valtuutettuun huoltoon huoltoa ja korjauksia varten. Väärin tehty kokoaminen saattaa aiheuttaa sähköiskun tai tulipalon.

11. Irrota lataaja pistorasiasta ennen kunnossap-

itoa ja puhdistusta vähentääksesi sähköisku- vaaraa. Virran katkaiseminen kytkimestä ei vähennä tätä vaaraa.

12. Akkulataajaa ei ole tarkoitettu lasten eikä suo-

rituskyvyltään rajoittuneiden henkilöiden käytettäväksi ilman valvontaa.

13. Nuoria lapsia tulee valvoa, jotta he eivät leiki

1. Älä lataa akkua lämpötilan ollessa ALLE 10°C

2. Älä käytä nostomuuntajaa, moottorigeneraat-

toria äläkä vaihtovirtapistorasiaa.

3. Älä tuki äläkä peitä lataajan ilma-aukkoja.

4. Peitä akun liittimet aina akkusuojuksella, kun

5. Älä kytke akkua oikosulkuun:

(1) Älä kosketa liittimiä sähköäjohtavalla esineellä. (2) Älä säilytä akkua yhdessä muiden metal- liesineiden kuten naulojen, kolikoiden tms. kanssa. (3) Suojaa akku vedeltä ja sateelta. Akun joutuminen oikosulkuun voi aiheuttaa voimakkaan virran, ylikuumenemista, palo- vammoja ja rikkoutumisen. 6991D/6992D (Fin) (’100. 6. 12)

456. Älä säilytä työkalua ja akkua tiloissa, joiden

lämpötila voi nousta tai ylittää 50°C.

7. Älä hävitä akkua polttamalla, vaikka se olisi

pahasti vioittunut tai kokonaan kulunut lopp- uun. Akku voi räjähtää tulessa.

8. Älä pudota, ravista äläkä kolhi akkua.

9. Älä lataa laatikon tms. sisällä. Akku tulee

sijoittaa latauksen ajaksi tilaan, jossa on hyvä ilmanvaihto.

LISÄÄ TURVAOHJEITA KONEELLE

1. Muista, että tämä kone on aina toi-

mintavalmiina, koska sitä ei tarvitse liittää seinäpistorasiaan.

2. Pitele laitetta eristetyistä tartuntapinnoista

tehdessäsi työtä, jossa laite voi osua piilossa olevaan johtoon. Osuminen jännitteiseen johtoon saa myös näkyvillä olevat metalliosat jännitteisiksi ja aiheuttaa käyttäjälle säh- köiskun.

3. Käytä kuulosuojaimia.

4. Tarkista vääntiöholkki mahdollisten kulumien,

halkeamien ja vaurioiden varalta ennen kiinnit- tämistä.

kilöitä käyttäessäsi konetta korkeissa paikoissa.

8. Oikea kiinnitysmomentti saattaa vaihdella ruu-

vin koon ja tyypin mukaan. Tarkista kiinnitys- momentti momenttiavaimella. SÄILYTÄ NÄMÄ KÄYTTÖOHJEET.

Akun kiinnittäminen ja irrottaminen (Kuva 1)

Kytke kone aina POIS päältä ennen akun kiinnit- tämistä ja irrottamista.

Irrota akku vetämällä se irti laitteesta samalla kun painat akun molemmilla puolilla olevia painikkeita.

Akku kiinnitetään sovittamalla akun kieleke kote- lossa olevaan uraan ja sujauttamalla se paikalleen. Työnnä akku aina kokonaan sisään, kunnes se lukittuu paikalleen kevyesti napsahtaen. Jos et toimi näin, se saattaa vahingossa irrota laitteesta aiheut- taen itsesi tai sivullisen loukkaantumisen.

Älä käytä voimaa akun kiinnittämisessä. Jos akku ei liu’u helposti paikalleen, se on asetettu väärin. Lataaminen (Kuva 2) Uusi akku ei ole ladattu. Se täytyy ladata ennen käyttöä. Lataa akku DC1411-mallisella akkulataaja. Liitä akkulataaja sopivaan vaihtovirtalähteeseen. Latausvalo vilkkuu vihreänä. Työnnä akku paikalleen siten, että akun plus- ja miinusnavat osuvat samalle puolelle kuin niitä vastaavat akkulataaja merkinnät. Työnnä akku kokonaan aukkoon siten, että se lepää laturin aukon pohjalla. Kun akku on työnnetty paikalleen, latausvalon väri vaihtuu vihreästä punaiseksi ja lataaminen alkaa. Latausvalo palaa tasaisesti lataamisen aikana. Kun latausvalon väri vaihtuu punaisesta vihreäksi, lataaminen on päättynyt. Jos akku jätetään laturiin lataamisen päätyttyä, laturi siirtyy ‘‘kestolatausmuodolle’’ (jatkuvalle lataukselle), joka kestää noin 24 tuntia. Kun olet ladannut akun, irrota laturin virtajohto virtalähteestä. Katso latausaika alla olevasta taulukosta. Akkutyyppi Kapasiteetti (mAh) Kennojen lukumäärä Latausaika 9122 2 000 8 Noin 60 min. 9133 2 200 8 Noin 65 min. 9134 2 600 8 Noin 75 min. 9135 3 000 8 Noin 90 min. VARO:

Akkulataaja malli DC1411 on tarkoitettu Makita-akun lataamiseen. Älä koskaan käytä sitä muihin tarkoituksiin tai muiden valmistajien akkujen lataamiseen.

Kun lataat uuden akun tai akun, jota ei ole käytetty pitkään aikaan, se ei ehkä lataudu täyteen. Tämä on normaalia eikä se ole osoitus viasta. Akku voidaan ladata täyteen, kun se on purettu kokonaan ja ladattu muutaman kerran.

Jos lataat akun, jota on juuri käytetty koneessa tai pitkään auringonvalolle tai kuumuudelle alttiina olleen akun, latausvalo saattaa vilkkua punaisena. Jos näin käy, odota hetken aikaa. Lataaminen alkaa, kun akku on jäähtynyt. Akku jäähtyy nopeammin, jos irrotat sen akkulataaja.

Jos latausvalo vilkkuu vuorotellen vihreänä ja punaisena, on kyseessä häiriö eikä lataus ole mahdollista. Laturin tai akun liittimet ovat likaiset tai akku on loppuunkulunut tai vioittunut. Kestolataus Jos jätät akun laturiin estääksesi itsestään tapahtuvan purkautumisen täyden latauksen jälkeen, laturi siirtyy kestolatausmuodolle ja pitää akun täydessä latauksessa.

6991D/6992D (Fin) (’100. 10. 23)Vihjeitä akun parhaan mahdollisen käyttöiän saavuttamiseksi

1. Lataa akku, ennen kuin se on kokonaan tyhjentynyt.

Lopeta aina koneen käyttö ja lataa akku, kun huomaat koneen tehon heikkenevän.

2. Älä lataa täyteen ladattua akkua. Liiallinen lataaminen lyhentää akun käyttöikää.

3. Lataa akku huoneenlämmössä 10°C – 40°C.

Anna kuuman akun jäähtyä ennen lataamista.

4. Lataa nikkelimetalli-hybridiakku, jos et käytä sitä yli kuuteen kuukauteen.

Sopivan hylsyn valitseminen Käytä aina ruuveille ja muttereille oikean kokoista hylsyä. Väärän kokoinen hylsy aiheuttaa epätarkan ja epätasaisen kiinnitysmomentin ja/tai ruuvin tai mut- terin vioittumisen. Hylsyn kiinnittäminen ja irrottaminen (Kuva 3 ja 4) VARO: Varmista aina ennen hylsyn kiinnittämistä ja irrot- tamista, että kone on sammutettu ja akku irrotettu.

1. Ilman O-rengasta ja tappia oleva hylsy

(Malli 6991D ja 6992D) Kiinnitä hylsy painamalla sitä koneen alasinta vasten, kunnes se lukittuu paikalleen. Irrota hylsy yksinkertaisesti vetämällä se irti.

2. O-renkaalla ja tapilla varustettu hylsy

(Malli 6992D) Siirrä O-rengas pois hylsyssä olevasta urasta ja irrota tappi hylsystä. Sovita hylsy koneessa olevaan alasimeen siten, että hylsyn reikä tulee alasimen reiän kohdalle. Työnnä tappi hylsyn ja alasimen reiän läpi. Palauta sitten O-rengas alku- peräiselle paikalleen hylsyn urassa saadaksesi tapin pysymään paikallaan. Hylsy irrotetaan tekemällä kiinnitystoimet päinvastaisessa järj- estyksessä. Kytkimen käyttäminen (Kuva 5) VARO: Varmista aina ennen akun kiinnittämistä koneeseen, että liipaisinkytkin toimii moitteettomasti ja palautuu vapautettaessa ‘‘OFF’’ -asentoon. Kone käynnistetään yksinkertaisesti painamalla lii- paisinta. Koneen käyntinopeus lisääntyy, kun painat liipaisinta kovemmin. Kone pysähtyy, kun vapautat liipaisimen. Suunnanvaihtokytkin (Kuva 6) VARO:

Tarkista aina koneen pyörimissuunta ennen käyt- töä.

Käytä suunnanvaihtokytkintä ainoastaan koneen ollessa täysin pysähdyksissä. Pyörimissuunnan vaihtaminen koneen ollessa käynnissä saattaa vahingoittaa konetta.

Kun konetta ei käytetä, aseta suunnanvaihtokytkin aina keskiasentoon. Tässä koneessa on suunnanvaihtokytkin, jonka avulla voidaan vaihtaa pyörimissuuntaa. Työnnä suunnanvaihtokytkintä A-puolelta, kun haluat terän pyörivän myötäpäivään ja B-puolelta, kun haluat terän pyörivän vastapäivään. Kun vipukytkin on keskiasen- nossa, liipaisinkytkintä ei voi vetää. Käyttö (Kuvat 7 ja 8) Sopiva kiinnitysmomentti saattaa vaihdella riippuen ruuvin laadusta tai koosta. Luvut osoittavat kiinnitys- momentin ja kiinnitysajan välisen suhteen. Pitele konetta tiukasti ja aseta hylsy ruuvin tai mut- terin päälle. Käynnistä kone ja kiristä sopivan ajan. HUOMAA:

Pitele konetta suoraan ruuvia tai mutteria kohti painamatta liikaa konetta.

Liian suuri kiinnitysmomentti saattaa vahingoittaa ruuvia tai mutteria. Tee aina koetyö ennen varsi- naisen työskentelyn aloittamista varmistaaksesi sopivan kiinnitysnopeuden ja ajan käyttämällesi ruuville tai mutterille. Kiinnitysmomenttiin vaikuttavat monet eri tekijät, joita ovat mm. seuraavat. Tarkista aina momentti kiristämisen jälkeen momenttiavaimella.

1. Kun akku on lähes kokonaan tyhjentynyt, jännite

laskee ja kiinnitysmomentti heikkenee.

Jos käytetään väärän kokoista hylsyä, kiinnitys- momentti heikkenee.

Kulunut hylsy (kulumat kuusio- tai neliöpäässä) aiheuttaa kiinnitysmomentin heikkenemisen.

Vaikka momenttikerroin ja ruuvin luokitus ovat samat, sopiva kiinnitysmomentti vaihtelee ruuvin läpimitasta riippuen.

Vaikka ruuvien läpimitat ovat samat, sopiva kiin- nitysmomentti vaihtelee momenttikertoimesta, ruuvin luokituksesta ja ruuvin pituudesta riip- puen.

4. Kardaaniliitoksen tai jatkotangon käyttö vähentää

iskuvääntimen kiinnitysvoimaa jonkin verran. Kor- vaa tämä vähennys pitemmällä kiinnitysajalla.

5. Kiinnitettävä materiaali, työkalun kiinnipitotapa ja

sen nopeus vaikuttavat vääntömomenttiin. VARO: Jos konetta käytetään jatkuvasti, kunnes akku on tyhjä, anna koneen levätä 15 minuuttia, ennen kuin jatkat uudella akulla. Asennuslevyn kiinnittäminen (lisävaruste) (Kuva 9) Kiinnitä aina asennuslevy käyttäessäsi akkua 9100, 9102, 9102A mallissa. Kiinnitä asennuslevy laittee- seen varusteisiin kuuluvalla ruuvilla. 6991D/6992D (Fin) (’100. 6. 12) 47HUOLTO VARO: Varmistaudu aina ennen kaikkia koneelle suoritettavia töitä, että kone on pysäytetty ja akku irrotettu. Hiilien vaihto (Kuva 10 ja 11) Hiilet on vaihdettava kun ne ovat kuluneet kulumisra- jaan. Hiilet on vaihdettava aina parittain. Laitteen käyttövarmuuden ja turvallisuuden vuoksi korjaukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

LISÄVARUSTEET VARO: Tässä käyttöohjeessa mainitun Makita-koneen kanssa suositellaan seuraavien lisälaitteiden ja -varusteiden käyttöä. Minkä tahansa muun lisälaitteen tai -varusteen käyttäminen saattaa aiheuttaa loukkaantumisvaaran. Lisälaitteita ja -varusteita tulee käyttää ainoastaan niille sopivalla tavalla.

Holkki (tappi ja O-rengas) Malli 6992D

Jatkotangon (tappi ja O-rengas) Malli 6992D

Kardaaniliitoksen (tappi ja O-rengas) Malli 6992D

Kärkisovitin (tappi ja O-rengas) Malli 6992D

Ristipääterä Malli 6992D

Ristipääterä Malli 6992D

Käytä terää nro 2, kun kiinnität koneruuveja M4 – M5 tai 3,1 mm – 4,8 mm puuruuveja.

Käytä terää nro 3, kun kiinnität koneruuveja M6 – M8 tai 5,1 mm – 6,1 mm puuruuveja. ¶·Ú·Ù‹ÚËÛË:

Latauksenvarmistusakku 9102A

Muovinen kantolaatikko
