GEBRUIKSAANWIJZING 6991D MAKITA

Snoerloze slagmoersleutel Gebruiksaanwijzing

Bout met grote treksterkte

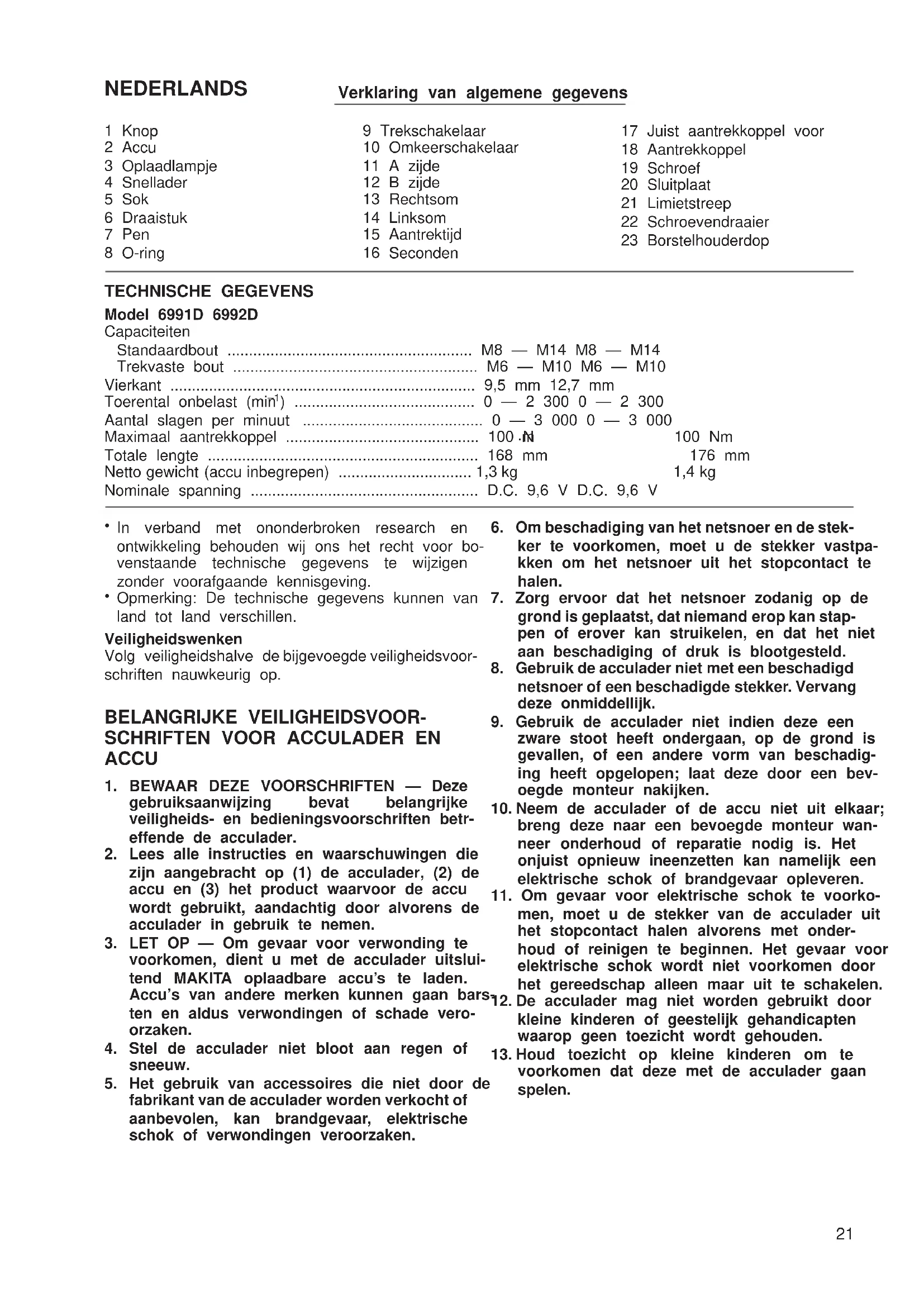

6991D/6992D (It) (’100. 6. 12)NEDERLANDS Verklaring van algemene gegevens 1 Knop 2 Accu 3 Oplaadlampje 4 Snellader 5 Sok 6 Draaistuk 7 Pen 8 O-ring 9 Trekschakelaar 10 Omkeerschakelaar 11 A zijde 12 B zijde 13 Rechtsom 14 Linksom 15 Aantrektijd 16 Seconden 17 Juist aantrekkoppel voor 18 Aantrekkoppel 19 Schroef 20 Sluitplaat 21 Limietstreep 22 Schroevendraaier 23 Borstelhouderdop TECHNISCHE GEGEVENS Model 6991D 6992D Capaciteiten Standaardbout ......................................................... M8 — M14 M8 — M14 Trekvaste bout ......................................................... M6 — M10 M6 — M10 Vierkant ....................................................................... 9,5 mm 12,7 mm Toerental onbelast (min

In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bo- venstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

Opmerking: De technische gegevens kunnen van land tot land verschillen. Veiligheidswenken Volg veiligheidshalve de bijgevoegde veiligheidsvoor- schriften nauwkeurig op. BELANGRIJKE VEILIGHEIDSVOOR-

gebruiksaanwijzing bevat belangrijke veiligheids- en bedieningsvoorschriften betr- effende de acculader.

2. Lees alle instructies en waarschuwingen die

zijn aangebracht op (1) de acculader, (2) de accu en (3) het product waarvoor de accu wordt gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.

3. LET OP — Om gevaar voor verwonding te

voorkomen, dient u met de acculader uitslui- tend MAKITA oplaadbare accu’s te laden. Accu’s van andere merken kunnen gaan bars- ten en aldus verwondingen of schade vero- orzaken.

4. Stel de acculader niet bloot aan regen of

5. Het gebruik van accessoires die niet door de

fabrikant van de acculader worden verkocht of aanbevolen, kan brandgevaar, elektrische schok of verwondingen veroorzaken.

6. Om beschadiging van het netsnoer en de stek-

ker te voorkomen, moet u de stekker vastpa- kken om het netsnoer uit het stopcontact te halen.

7. Zorg ervoor dat het netsnoer zodanig op de

grond is geplaatst, dat niemand erop kan stap- pen of erover kan struikelen, en dat het niet aan beschadiging of druk is blootgesteld.

8. Gebruik de acculader niet met een beschadigd

netsnoer of een beschadigde stekker. Vervang deze onmiddellijk.

9. Gebruik de acculader niet indien deze een

zware stoot heeft ondergaan, op de grond is gevallen, of een andere vorm van beschadig- ing heeft opgelopen; laat deze door een bev- oegde monteur nakijken.

10. Neem de acculader of de accu niet uit elkaar;

breng deze naar een bevoegde monteur wan- neer onderhoud of reparatie nodig is. Het onjuist opnieuw ineenzetten kan namelijk een elektrische schok of brandgevaar opleveren.

11. Om gevaar voor elektrische schok te voorko-

men, moet u de stekker van de acculader uit het stopcontact halen alvorens met onder- houd of reinigen te beginnen. Het gevaar voor elektrische schok wordt niet voorkomen door het gereedschap alleen maar uit te schakelen.

12. De acculader mag niet worden gebruikt door

kleine kinderen of geestelijk gehandicapten waarop geen toezicht wordt gehouden.

13. Houd toezicht op kleine kinderen om te

voorkomen dat deze met de acculader gaan spelen. 6991D/6992D (Nl) (’100. 6. 12) 21AANVULLENDE VEILIGHEIDSVOOR-

1. Laad de accu niet op bij een temperatuur

BENEDEN 10°C of BOVEN 40°C.

2. Gebruik voor het opladen nooit een verhog-

ingstransformator, een dynamo of een gelijk- stroombron.

3. Zorg ervoor dat de ventilatiegaten van de

acculader door niets worden afgedekt of ver- stopt.

4. Bedek altijd de accuklemmen met het accud-

eksel wanneer u de accu niet gebruikt.

5. Sluit de accu niet kort:

(1) Breng de accuklemmen nooit in aanraking met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Een kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, mogelijke brandwonden en zelfs een defect van de accu.

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.

7. Werp de accu nooit in het vuur, ook niet

wanneer hij zwaar beschadigd of volledig ver- sleten is. De accu kan dan immers ontploffen.

8. Wees voorzichtig dat u de accu niet laat vallen

en hem niet aan schokken of stoten blootstelt.

9. Laad de accu niet op in een bak of container.

Laad hem uitsluitend op in een goed geventi- leerde ruimte. AANVULLENDE VEILIGHEIDSVOOR-

SCHRIFTEN VOOR HET GEREEDSCHAP

1. Denk eraan dat dit gereedschap altijd gebruiks-

klaar is, aangezien het niet op een stopcontact hoeft te worden aangesloten.

2. Houd het gereedschap bij de geïsoleerde

handgrepen vast wanneer u boort op plaatsen waar de boor op verborgen elektrische bedrading kan stoten. Door contact met een onder spanning staande draad zullen ook de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan, zodat de gebruiker een elektrische schok kan krijgen.

scheuren of beschadiging alvorens deze op het gereedschap te monteren.

5. Houd het gereedschap stevig vast.

6. Zorg ervoor dat u altijd stevige steun voor de

7. Controleer of er niemand beneden u aanwezig

is wanneer u het gereedschap op een hoge plaats gaat gebruiken.

8. Het juiste aantrekkoppel kan verschillen

afhankelijk van de soort of grootte van de bout. Controleer het aantrekkoppel met een momentsleutel. BEWAAR DEZE VOORSCHRIFTEN. BEDIENINGSVOORSCHRIFTEN Installeren of verwijderen van de accu (Fig. 1)

Schakel het gereedschap altijd uit alvorens de accu te installeren of te verwijderen.

Om de accu te verwijderen, neemt u deze uit het gereedschap terwijl u de knoppen aan beide zijden van de accu indrukt.

Om de accu te installeren, past u de tong op de accu in de groef in de houder, en dan schuift u de accu erin. Schuif de accu zo ver mogelijk erin, totdat deze met een klikgeluid vergrendelt. Indien u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en uzelf of anderen verwonden.

Als de accu moeilijk in de houder gaat, moet u niet proberen hem met geweld erin te duwen. Indien de accu er niet gemakkelijk ingaat, betekent dit dat u hem niet op de juiste wijze erin steekt. Laden (Fig. 2) Uw nieuwe accu is niet geladen. U moet hem vóór gebruik laden. Gebruik de acculader model DC1411 voor het laden van de accu. Sluit de acculader aan op een stopkontakt. Het laadcontrolelampje zal in groen knipperen. Schuif de accu zodanig in de acculader dat de plus en min klemmen van de accu overeenkomen met de plus en min markeringen op de acculader. Schuif de accu zo ver mogelijk in de opening, zodat het op de bodem van de lader rust. Wanneer de accu helemaal erin zit, zal de kleur van het laadcontrolelampje veranderen van groen in rood en zal het laden beginnen. Tijdens het laden zal het laadcontrolelampje blijven branden. Wanneer de kleur van het oplaadlampje verandert van rood in groen, is het opladen voltooid. Wanneer u een volledig opgeladen accu in de lader laat zitten, zal de lader overschakelen naar de ‘‘bijladen (handhaven van de lading)’’ stand en ongeveer 24 uur in deze stand blijven staan. Trek de stekker van de lader uit het stopkontakt nadat het laden is voltooid.

6991D/6992D (Nl) (’100. 5. 24)Zie de onderstaande tabel voor de oplaadtijden. Model van batterijpak Capaciteit (mAh) Aantal cellen Oplaadtijd 9122 2 000 8 ca. 60 min. 9133 2 200 8 ca. 65 min. 9134 2 600 8 ca. 75 min. 9135 3 000 8 ca. 90 min. LET OP:

De acculader model DC1411 is uitsluitend bestemd voor het laden van Makita accus. Gebruik deze nooit voor andere doeleinden of voor het laden van accus van andere fabrikanten.

Een nieuw accu of een accu dat gedurende lange tijd niet werd gebruikt, kan eventueel niet volledig worden geladen. Dit is normaal en duidt niet op een defekt. Nadat de accu een paar keer volledig is ontladen, kunt u het weer volledig laden.

Wanneer u de accu van een zojuist gebruikt gereedschap laadt, of een accu die voor langere tijd aan direct zonlicht of hitte werd blootgesteld, gebeurt het wel eens dat het laadcontrolelampje in rood knippert. Wacht in zo’n geval een tijdje. Het laden zal beginnen nadat de accu is afgekoeld. De accu zal sneller afkoelen indien u deze van de acculader verwijdert.

Indien het laadcontrolelampje afwisselend in groen en rood knippert, wijst dit op een probleem en is laden niet mogelijk. De klemmen op de acculader of op de accu zijn vuil of de accu is versleten of beschadigd. Bijladen (Handhaven van de lading) Indien u de accu na volledig opladen in de lader laat zitten om spontaan ontladen te voorkomen, zal de lader overschakelen naar de ‘‘bijladen (handhaven van de lading)’’ stand en zal de accu vers en volledig opgeladen blijven. Wenken om de accu zo lang mogelijk te doen meegaan

1. Laad de accu op alvorens deze volledig is ontladen.

Stop altijd het gereedschap en laad de accu op wanneer u vaststelt dat het vermogen van het gereedschap vermindert.

2. Laad een volledig opgeladen accu nooit opnieuw op. Door overladen zal de accu minder lang meegaan.

3. Laad de accu bij een kamertemperatuur tussen 10°C en 40°C.

Laat een warme accu afkoelen alvorens deze te laden.

4. Laad de nikkel-metaalhydride accu op wanneer u deze langer dan zes maanden niet gebruikt.

Selecteren van de juiste sok Gebruik altijd een sok van de juiste maat voor het vastdraaien van bouten en moeren. Het gebruik van een sok van de onjuiste maat zal een onnauwkeurig of onregelmatig aantrekkoppel en/of beschadiging van de bout of moer tot gevolg hebben. Installeren of verwijderen van de sok (Fig. 3 en 4) LET OP: Controleer altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens de sok te installeren of te verwijderen.

1. Voor een sok zonder O-ring en pen

(Modellen 6991D en 6992D) Installeer de sok door deze op het draaistuk van het gereedschap te duwen totdat de sok op zijn plaats vergrendelt. Om de sok te verwijderen, trekt u deze gewoon eraf.

2. Voor een sok met O-ring en pen (Model 6992D)

Verwijder de O-ring uit de groef in de sok en verwijder de pen uit de sok. Schuif de sok over het draaistuk van het gereedschap zodat het gat in de sok op één lijn komt met het gat in het draaistuk. Steek de pen door het gat in de sok en in het draaistuk. Breng de O-ring weer op zijn oor- spronkelijke plaats in de groef aan, zodat de pen op zijn plaats wordt gehouden. Om de sok te verwijderen, voert u deze procedure in omge- keerde volgorde uit. Werking van de trekschakelaar (Fig. 5) LET OP: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controleren of de trekschakelaar juist werkt en bij loslaten naar de ‘‘OFF’’ positie terugkeert. Om het gereedschap te starten, drukt u gewoon de trekschakelaar in. Oefen meer druk uit op de trek- schakelaar om het toerental te vermeerderen. Om het gereedschap te stoppen, de trekschakelaar loslaten. 6991D/6992D (Nl) (’100. 10. 23) 23Werking van de omkeerschakelaar (Fig. 6) LET OP:

Controleer altijd de draairichting alvorens het gereedschap te gebruiken.

Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is geko- men. Indien u de draairichting verandert terwijl de boor nog draait, kan het gereedschap beschadigd raken.

Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeer- schakelaar in vanaf zijde A voor rechtse draairichting, of vanaf zijde B voor linkse draairichting. Wanneer deze schakelaar in de neutrale stand staat, kan de trekschakelaar niet worden ingedrukt. Bediening (Fig. 7 en 8) Het juiste aantrekkoppel voor de bout hangt af van de soort of grootte van de bout. De verhouding tussen het aantrekkoppel en de aantrektijd is op de grafieken aangegeven. Houd het gereedschap stevig vast en plaats de sok over de bout of moer. Schakel het gereedschap in en draai de bout of moer in de juiste aantrektijd vast. OPMERKING:

Plaats het gereedschap recht op de bout of moer en zorg ervoor dat u niet te veel druk op het gereed- schap uitoefent.

Een te groot aantrekkoppel kan de bout of moer beschadigen. Alvorens het eigenlijke werk te doen, moet u daarom altijd een proefje doen met een gelijke bout of moer voor het vaststellen van de juiste aantreksnelheid en aantrektijd. Het aantrekkoppel wordt beïnvloed door een aantal verschillende factoren, waaronder de volgende. Con- troleer na het vastdraaien altijd het aantrekkoppel met een momentsleutel.

1. Wanneer de accu bijna leeg is, neemt het voltage

Het gebruik van een sok van de onjuiste maat zal resulteren in een te laag aantrekkoppel.

Een versleten sok (slijtage op het zeskante of vierkante uiteinde) zal resulteren in een te laag aantrekkoppel.

Zelfs wanneer de koppelverhouding en de klasse van de bout overeenkomen, kan door verschillen in de diameter van de bouten het juiste aantrekkoppel per bout toch afwijken.

Ook al zijn de diameters van twee bouten gelijk, dan kunnen er nog verschillen in het juiste aantrekkoppel van de twee bouten optreden ten gevolge van verschillen in de koppelverhouding en de klasse en lengte van de bouten.

4. Het aantrekkoppel is iets lager wanneer een

kogelgewrichtverbinding of verlengstaaf wordt gebruikt. U kunt dit verlies aan aantrekkoppel compenseren door de aantrektijd te verlengen.

5. Het materiaal van de vast te draaien bout of moer,

de manier van vasthouden van het gereedschap en het toerental hebben invloed op het aantrek- koppel. LET OP: Indien u het gereedschap zonder onderbreking gebruikt totdat de accu is uitgeput, dient u het gereed- schap 15 minuten te laten rusten alvorens met een verse accu verder te werken. Installeren van het klemplaatje (Los verkrijgbaar accessoire) (Fig. 9) Installeer altijd het klemplaatje wanneer u accu’s 9100, 9102, 9102A gebruikt. Monteer het klemplaatje door middel van de bijgeleverde schroef op het gereedschap. ONDERHOUD LET OP: Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan het gereedschap. Vervangen van koolborstels (Fig. 10 en 11) Vervang de borstels wanneer ze tot aan de aange- geven limiet zijn afgesleten. Beide koolborstels dienen tegelijkertijd te worden vervangen. Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

ACCESSOIRES LET OP: Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorge- schreven manier te worden gebruikt.

Sok (met pen en O-ring) Voor Model 6992D

Verlengstaaf (met pen en O-ring) Voor Model 6992D

Aantrekkoppel (met pen en O-ring) Voor Model 6992D

Bitadapter (met pen en O-ring) Voor Model 6992D

Gebruik schroefbit Nr. 2 voor het vastdraaien van kolomschroeven M4 – M5 of houtschroeven 3,1 mm – 4,8 mm.

Gebruik schroefbit Nr. 3 voor het vastdraaien van kolomschroeven M6 – M8 of houtschroeven 5,1 mm – 6,1 mm. Nota:
