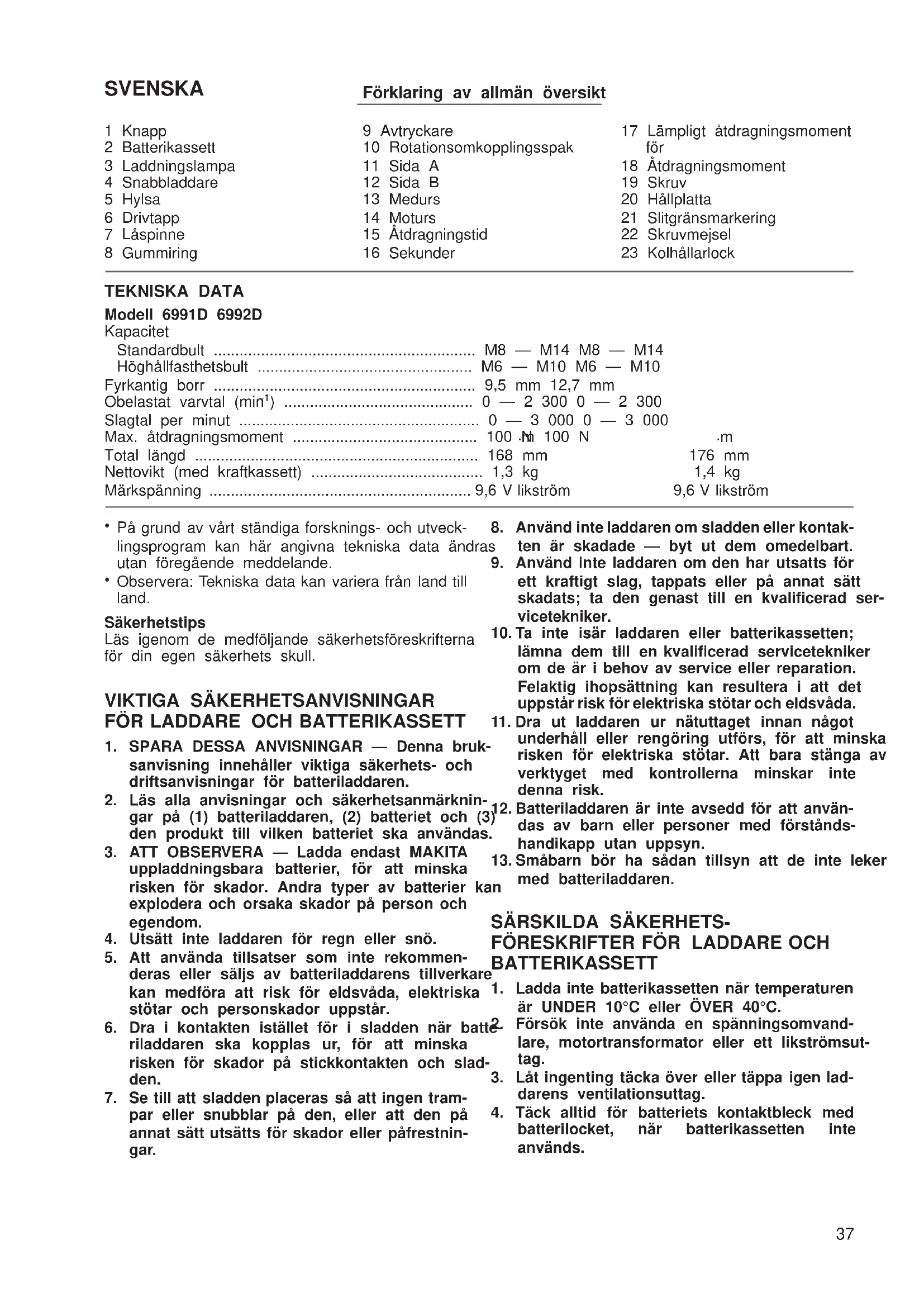

BRUKSANVISNING 6991D MAKITA

Bult med hög hållfasthet

På grund av vårt ständiga forsknings- och utveck- lingsprogram kan här angivna tekniska data ändras utan föregående meddelande.

Observera: Tekniska data kan variera från land till land. Säkerhetstips Läs igenom de medföljande säkerhetsföreskrifterna för din egen säkerhets skull.

sanvisning innehåller viktiga säkerhets- och driftsanvisningar för batteriladdaren.

2. Läs alla anvisningar och säkerhetsanmärknin-

gar på (1) batteriladdaren, (2) batteriet och (3) den produkt till vilken batteriet ska användas.

3. ATT OBSERVERA — Ladda endast MAKITA

uppladdningsbara batterier, för att minska risken för skador. Andra typer av batterier kan explodera och orsaka skador på person och egendom.

4. Utsätt inte laddaren för regn eller snö.

5. Att använda tillsatser som inte rekommen-

deras eller säljs av batteriladdarens tillverkare kan medföra att risk för eldsvåda, elektriska stötar och personskador uppstår.

6. Dra i kontakten istället för i sladden när batte-

riladdaren ska kopplas ur, för att minska risken för skador på stickkontakten och slad- den.

7. Se till att sladden placeras så att ingen tram-

par eller snubblar på den, eller att den på annat sätt utsätts för skador eller påfrestnin- gar.

8. Använd inte laddaren om sladden eller kontak-

ten är skadade — byt ut dem omedelbart.

9. Använd inte laddaren om den har utsatts för

ett kraftigt slag, tappats eller på annat sätt skadats; ta den genast till en kvalificerad ser- vicetekniker.

10. Ta inte isär laddaren eller batterikassetten;

lämna dem till en kvalificerad servicetekniker om de är i behov av service eller reparation. Felaktig ihopsättning kan resultera i att det uppstår risk för elektriska stötar och eldsvåda.

11. Dra ut laddaren ur nätuttaget innan något

underhåll eller rengöring utförs, för att minska risken för elektriska stötar. Att bara stänga av verktyget med kontrollerna minskar inte denna risk.

12. Batteriladdaren är inte avsedd för att använ-

das av barn eller personer med förstånds- handikapp utan uppsyn.

13. Småbarn bör ha sådan tillsyn att de inte leker

med batteriladdaren.

1. Ladda inte batterikassetten när temperaturen

är UNDER 10°C eller ÖVER 40°C.

2. Försök inte använda en spänningsomvand-

lare, motortransformator eller ett likströmsut- tag.

3. Låt ingenting täcka över eller täppa igen lad-

darens ventilationsuttag.

4. Täck alltid för batteriets kontaktbleck med

batterilocket, när batterikassetten inte används. 6991D/6992D (Sw) (’100. 6. 12)

375. Kortslut inte batterikassetten:

(1) Vidrör inte kontaktblecken med något ele- ktriskt ledande föremål. (2) Undvik att förvara batterikassetter i en behållare tillsammans med andra metall- föremål som t.ex. spikar, mynt osv. (3) Utsätt inte batteriladdaren för vatten eller regn. En kortslutning av batteriet kan orsaka ett kraftigt strömflöde, överhettning, risk för brännskador och även att batteriet totalförstörs.

6. Förvara inte verktyget och batterikassetten på

platser där temperaturen kan komma att uppgå till eller överstiga 50°C.

7. Bränn inte upp batterikassetten, även om den

är svårt skadad eller fullständigt utsliten. Bat- terikassetten kan explodera i eld.

8. Var försiktig så att batteriet inte tappas, ska-

kas om eller utsätts för slag.

9. Utför inte laddningen inuti en låda eller någon

annan typ av behållare. Batteriet måste vara placerat på en plats med god ventilation under uppladdningen.

1. Tänk på att maskinen alltid är i driftklart

tillstånd eftersom den inte behöver kopplas in i ett vägguttag.

2. Håll verktyget i de isolerade greppytorna vid

arbeten där skären riskerar att komma i kon- takt med ledningsdragning som inte är synlig. Om verktyget skulle komma i kontakt med en strömförande ledning kommer även de synliga metalldelarna på verktyget att bli ström- förande, och därmed ge operatören en elek- trisk stöt.

4. Kontrollera hylsan noggrant efter förslitning,

sprickor eller andra skador före installationen.

5. Håll maskinen stadigt.

6. Var noga med att alltid stå stadigt.

7. Kontrollera att ingen befinner sig under dig

när du använder maskinen på höga platser.

8. Rätt åtdragningsmoment beror på bultens typ

och storlek. Kontrollera momentet med en momentnyckel. SPARA DESSA ANVISNINGAR. BRUKSANVISNING Montering och demontering av batterikas- setten (Fig. 1)

Stäng alltid av maskinen innan du sätter på eller tar ur batterikassetten.

Ta av batterikassetten genom att dra ut den från maskinen samtidigt som du håller knapparna på kassettens båda sidor intryckta.

Stick in batterikassetten genom att passa ihop batterikassettens tunga med spåret i höljet och skjuta in den på plats. Skjut alltid in den så långt det går tills den klickar till på plats. Annars finns det risk att den råkar falla ut ur verktyget, vilket kan leda till personskador.

Tryck aldrig in batterikassetten med våld. Om kas- setten inte glider in lätt, beror det på att den är felaktigt isatt. Laddning (Fig. 2) Vid leverans är kraftkassetten oladdad. Den måste laddas före användning. Använd laddaren modell DC1411 för att ladda upp kraftkassetten. Sätt i laddaren i ett lämpligt växelströmsuttag. Laddningslampan tänds med ett grönt ljus. Sätt i kraftkassetten så att plus- och minuspolerna på kraftkassetten är på samma sida som respektive markeringar på laddaren. För in kassetten helt och fullt i laddningsurtaget så att den vilar mot laddningsurtagets botten. När kraftkassetten satts i ändras laddningslampans färg från grönt till rött och laddningen påbörjas. Laddningslampan lyser med stadigt sken under hela laddningen. När laddningslampan ändrar färg från rött till grönt är laddningen avslutad. Om du lämnar kraftkassetten i laddaren efter avslutad laddning övergår laddaren till läget ‘‘ströladdning (underhållsladdning)’’ vilket varar i ungefär 24 timmar. Dra ur laddarens nätkabel från strömkällan efter laddningen. Se i tabellen nedan för laddningstid. Batterityp Kapacitet (mAh) Antal celler Laddningstid 9122 2 000 8 Ungefär 60 min. 9133 2 200 8 Ungefär 65 min. 9134 2 600 8 Ungefär 75 min. 9135 3 000 8 Ungefär 90 min.

Laddaren modell DC1411 är avsedd för laddning av Makita kraftkassett. Använd den aldrig för andra ändamål eller för att ladda batterier av andra märken.

Vid laddning av en ny kraftkassett, eller en kraftkassett som inte använts under lång tid kan det hända att kraftkassetten inte kan laddas fullt. Detta är normalt och indikerar inte någon felaktighet hos laddare eller kassett. Kraftkassetten kan laddas fullt efter att den laddats upp och laddats ur några gånger.

Vid laddning av en kraftkassett från en maskin som just använts, eller en kraftkassett som har legat på en plats utsatt för direkt solljus eller värme under en längre tid kan det hända att laddningslampan blinkar med rött sken. Vänta en stund om detta inträffar. Laddningen påbörjas efter att kraftkassetten svalnat. Kraftkassetten svalnar snabbare om du avlägsnar den från laddaren.

Om laddningslampan blinkar med omväxlande grönt och rött sken har ett problem uppstått, och laddning kan inte genomföras. Kontakterna på laddaren eller kraftkassetten är igensatta med damm eller skräp, eller så är kraftkassetten utsliten eller skadad. Droppladdningsläget (underhållsladdningläget) Om du lämnar kvar batterikassetten i laddaren för att förhindra spontan urladdning efter en full uppladdning, går laddaren över i ‘‘droppladdningsläget (underhållsladdningläget)’’ för att hålla batterikassetten fräsch och fullt uppladdad. Tips för att batteriet ska vara så länge som möjligt

1. Ladda upp batterikassetten innan den blivit helt urladdad.

Stanna alltid maskinen och ladda upp batterikassetten om du märker att maskinens kraft sjunker.

2. Ladda aldrig upp en batterikassett som redan är fullt uppladdad. Överuppladdning förkortar batterikas-

3. Ladda upp batterikassetten vid en rumstemperatur på 10 – 40°C.

Låt batterikassetten svalna om den är varm innan du laddar upp den igen.

4. Ladda upp kraftkassetten, av typ nickel metallhydrid, om du inte använder den på mer än sex månader.

Rätt val av hylsa Välj alltid en hylsa av rätt storlek för bultar och muttrar. En felaktig hylsstorlek resulterar i ett felaktigt och ojämnt åtdragningsmoment och/eller skador på bulten eller muttern. Montering och demontering av hylsan (Fig. 3 och 4) FÖRSIKTIGHET: Kontrollera alltid noggrant att maskinen är avstängd och att batterikassetten är uttagen innan du monterar eller demonterar hylsan.

1. För hylsor utan O-ring och låspinne

(modell 6991D och 6992D) Montera hylsan genom att trycka på den på maskinens drivtapp tills den låser fast i läge. Demontera hylsan genom att helt enkelt dra av den.

2. För hylsor med O-ring och låspinne

(modell 6992D) Rulla bort gummiringen från spåret i hylsan och ta bort låspinnen från hylsan. Montera hylsan på drivtappen så att hålet i hylsan befinner sig mitt för hålet i drivtappen. Stick in låspinnen genom hålet i hylsan och drivtappen. Rulla sedan tillbaka gum- miringen till sitt ursprungsläge i hylsspåret för att säkra låspinnen. Utför monteringsanvisningarna i omvänd ordning för att demontera hylsan. Avtryckaren (Fig. 5) VARNING: Kontrollera alltid att avtryckaren fungerar som den skall och återgår till avstängt läge när du släpper den, innan du sätter i batterikassetten i maskinen. Starta maskinen helt enkelt genom att trycka på avtryckaren. Maskinens hastighet ökar med ökat tryck på avtryckaren. Släpp avtryckaren för att stanna maskinen. Rotationsomkopplaren (Fig. 6) FÖRSIKTIGHET!

Kontrollera alltid rotationsriktningen före användn- ing.

Använd rotationsomkopplaren först efter att maski- nen har stannat helt. Ändring av rotationsriktningen innan maskinen har stannat kan orsaka skador på maskinen.

Ställ alltid rotationsomkopplaren i neutralt läge när maskinen inte är i bruk. Denna maskin är utrustad med en rotationsomkop- plare för att ändra rotationsriktningen. Tryck in rotaionsomkopplaren från sida A för medurs roation, och från sida B för moturs rotation. När rotation- somkopplaren står i neutralt läge kan strömställaren inte tryckas in. 6991D/6992D (Sw) (’100. 6. 12) 39Användningssätt (Fig. 7 och 8) Rätt åtdragningsmoment beror på bultens typ och storlek. Förhållandet mellan åtdragningsmomentet och åtdragningstiden visas i figurerna. Håll maskinen stadigt och placera hylsan över bulten eller muttern. Slå på maskinen och dra åt under den föreskrivna åtdragningstiden. OBSERVERA:

Håll maskinen riktad rakt mot bulten eller muttern utan att trycka alltför hårt på maskinen.

Vid alltför stort åtdragningsmoment kan bulten eller muttern skadas. Gör alltid en provdragning för att kontrollera den lämpligaste åtdragningshastigheten och tiden för den använda bulten eller muttern. Åtdragningsmomentet beror på en lång rad faktorer inklusive följande. Kontrollera alltid momentet med en momentnyckel efter åtdragningen.

1. När batterikassetten är nästan helt urladdad

sjunker spänningen och därmed åtdragningsmo- mentet.

Om en hylsa av fel storlek används sjunker åtdragningsmomentet.

Om hylsan är sliten (slitage på den sexkantiga eller den fyrkantiga änden) sjunker åtdragnings- momentet.

Även om momentkoefficienten och bulttypen är densamma, beror det korrekta åtdragningsmo- mentet på bultens diameter.

Även om två bultar har samma diameter beror det korrekta åtdragningsmomentet på moment- koefficienten, bulttypen och bultarnas längd.

4. Om en universalknut eller förlängningsstång

används sjunker slagnyckelns åtdragningskraft något. Kompensera genom att dra åt under längre tid.

5. Momentet påverkas även av fästmaterialet, hur

maskinen hålls och maskinhastigheten. VARNING: Om maskinen används oavbrutet ända tills batterikas- setten laddats ur så låt maskinen vila i 15 minuter innan du fortsätter med ett fullt uppladdat batteri. Montering av kassettspärr (separat tillbehör) (Fig. 9) Montera alltid kassettspärren om kraftkassett (bat- terikassett) 9100, 9102, 9102A används. Montera kassettspärren på maskinen med den medföljande skruven. UNDERHÅLL FÖRSIKTIGHET: Tillse alltid att maskinen är frånkopplad och att bat- teriet tagits ur maskinen innan Du utför arbete på denna. Utbyte av kolborstar (Fig. 10 och 11) Byt ut kolborstarna när de slitits ner till slitagegräns- markeringen. Byt alltid ut båda kolborstarna samtidigt. För att bibehålla produktens säkerhet och tillförl- itlighet, bör alltid reparationer, underhållsservice och justeringar utföras av auktoriserad Makita service- verkstad.

eller ledning — skift ut omgående.

8. Korrekt tiltrekningsmoment kan variere

TILLBEHÖR FÖRSIKTIGHET: Dessa tillbehör eller tillsatser rekommenderas endast för användning tillsammans med din Makita maskin som specifieras i denna bruksanvisning. Användning av andra tillbehör eller tillsatser kan medföra risk för personskador. Tillbehören och tillsatserna får endast användas på lämpligt och där för avsett sätt.

Hylsa (med låspinne och gummiring) För Modell 6992D

Förlängningsstång (med låspinne och gummiring) För Modell 6992D

Universalknut (med låspinne och gummiring) För Modell 6992D

Verktygsadapter (med låspinne och gummiring) För Modell 6992D

Använd verktyg nr. 2 vid åtdragning av maskinskruvar M4 – M5, eller träskruvar 3,1 mm – 4,8 mm.

Använd verktyg nr. 3 vid åtdragning av maskinskruvar M6 – M8, eller träskruvar 5,1 mm – 6,1 mm. Merknad:

Förvaringsväska av plast
