6991D - Parafusadeira MAKITA - Manual de utilização gratuito

Tipo de produto	Aparafusadora de impacto sem fio
Marca	Makita
Modelo	6991D
Capacidade de aperto (parafuso padrão)	M8 a M14
Capacidade de aperto (parafuso de alta resistência)	M6 a M10
Acionamento quadrado	9,5 mm
Velocidade em vazio	0 - 2300 min⁻¹
Impactos por minuto	0 - 3000 min⁻¹
Torque máximo de aperto	100 N·m
Comprimento total	168 mm
Peso líquido (com bateria)	1,3 kg
Tensão nominal	9,6 V CC
Tipo de bateria	Bateria recarregável Makita (Ni-MH)
Modelos de bateria compatíveis	9122, 9133, 9134, 9135
Carregador recomendado	DC1411
Tempo de carga (bateria 9122)	Aproximadamente 60 minutos
Temperatura de carga recomendada	10 °C a 40 °C
Inversor de sentido de rotação	Sim, com posição neutra
Gatilho de velocidade variável	Sim
Substituição das escovas	Sim, com marcador de desgaste
Manutenção	Limpar as aberturas de ventilação, verificar as escovas

Perguntas frequentes - 6991D MAKITA

Como instalar a bateria na aparafusadora Makita 6991D?

Alinhe a aba da bateria com a ranhura do compartimento, em seguida deslize-a até ouvir o clique. Para remover, pressione os botões laterais.

Qual é o tempo de carga da bateria?

O tempo varia conforme o modelo da bateria: aproximadamente 60 min para a 9122 (2000 mAh), 65 min para a 9133 (2200 mAh), 75 min para a 9134 (2600 mAh) e 90 min para a 9135 (3000 mAh).

Pode-se usar a aparafusadora em modo inverso?

Sim, use o inversor localizado acima do gatilho. Posição A para rotação direita, posição B para esquerda. A posição neutra trava o gatilho.

Como saber quando substituir as escovas?

As escovas devem ser substituídas assim que uma delas atingir o marcador de desgaste. Substitua sempre o par por escovas idênticas.

Qual torque máximo de aperto pode atingir a 6991D?

O torque máximo de aperto é de 100 N·m. Este torque pode variar conforme o tipo e o tamanho do parafuso.

Pode-se usar a aparafusadora com uma extensão ou junta universal?

Sim, mas o uso de uma extensão ou junta universal reduz a força de aperto. Compense aumentando ligeiramente o tempo de aperto.

Como saber se a bateria está completamente carregada?

O indicador de carga do carregador DC1411 muda de vermelho para verde quando a carga estiver concluída. O carregador entra então em modo de manutenção.

O que fazer se a bateria não carregar?

Verifique se os terminais do carregador e da bateria estão limpos. Se o indicador piscar alternadamente em verde e vermelho, a bateria pode estar gasta ou danificada. Aguarde também que a bateria esfrie se estiver quente.

Quais são as precauções de segurança a serem observadas?

Use proteção auditiva, segure a ferramenta firmemente, não a exponha à chuva e verifique se a bateria foi removida antes de qualquer manutenção. Leia atentamente o manual.

Como fazer a manutenção da aparafusadora Makita 6991D?

Limpe regularmente as aberturas de ventilação do carregador e da ferramenta. Substitua as escovas desgastadas. Para qualquer reparo, consulte um centro de assistência autorizado Makita.

MANUAL DE UTILIZADOR 6991D MAKITA

P Chave de impacto a bateria Manual de instruções

P Porca de grande elasticidade

PORTUGUÊS

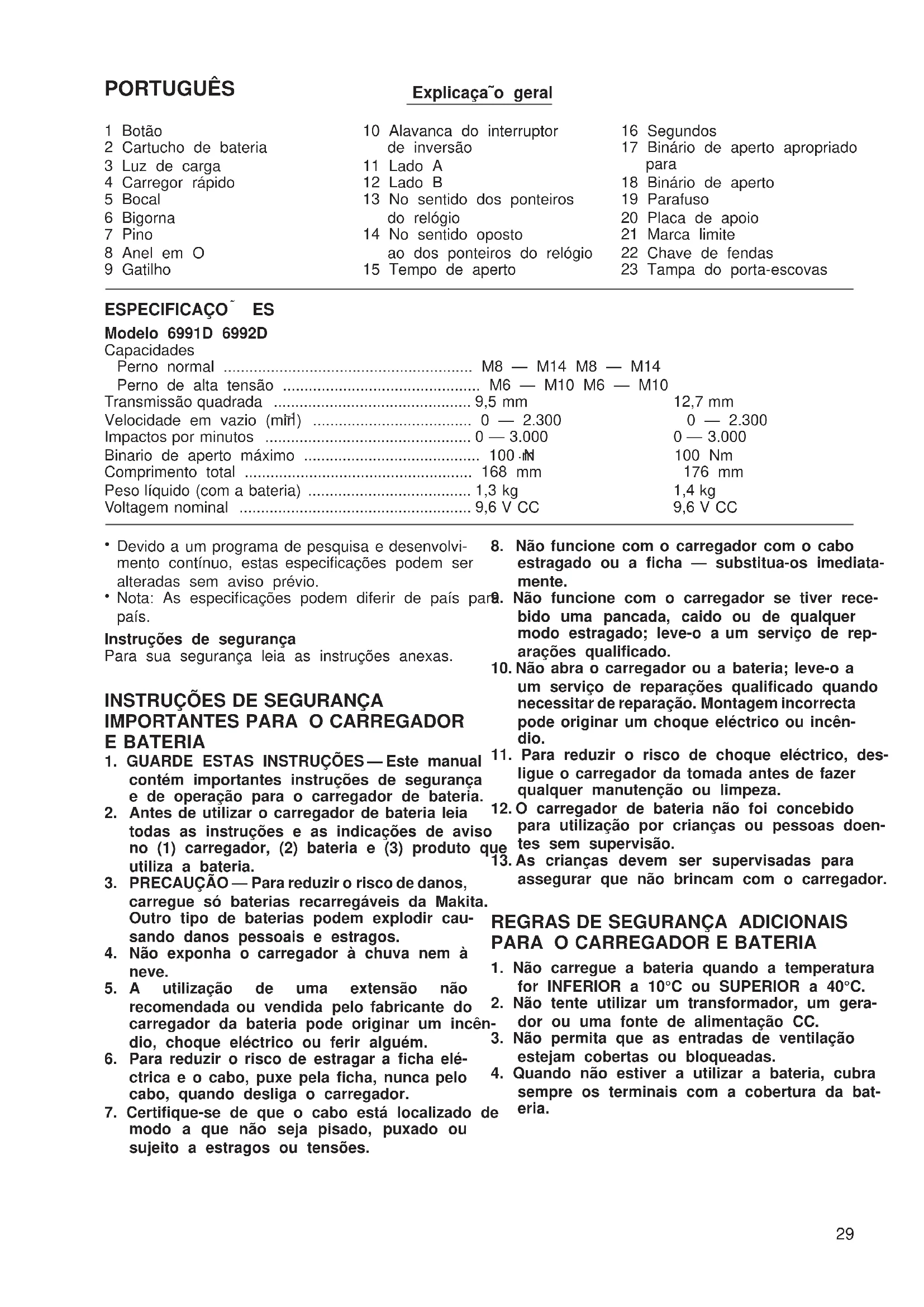

Explicaçã o geral

1 Botão	10 Alavanca do interruptor de inversão	16 Segundos
2 Cartucho de bateria		17 Binário de aperto apropriado para
3 Luz de carga	11 Lado A
4 Carregor rápido	12 Lado B	18 Binário de aperto
5 Bocal	13 No sentido dos ponteiros do relógio	19 Parafuso
6 Bigorna		20 Placa de apoio
7 Pino	14 No sentido oposto	21 Marca limite
8 Anel em O	ao dos ponteiros do relógio	22 Chave de fendas
9 Gatilho	15 Tempo de aperto	23 Tampa do porta-escovas

ESPECIFICAÇO \~ ES

Modelo 6991D 6992D

Capacidades
Perno normal	M8 — M14 M8 — M14
Perno de alta tensão	M6 — M10 M6 — M10
Transmissão quadrada	9,5 mm	12,7 mm
Velocidade em vazio (m r )	0 — 2.300	0 — 2.300
Impactos por minutos	0 — 3.000	0 — 3.000
Binario de aperto máximo	100	100 Nm
Comprimento total	168 mm	176 mm
Peso líquido (com a bateria)	1,3 kg	1,4 kg
Voltagem nominal	9,6 V CC	9,6 V CC

• Devido a um programa de pesquisa e desenvolvimento contínuo, estas especificações podem ser alteradas sem aviso prévio.
• Nota: As especificações podem diferir de país para país.

Instruções de segurança

Para sua segurança leia as instruções anexas.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES PARA O CARREGADOR E BATERIA

1. GUARDE ESTAS INSTRUÇÕES — Este manual contém importantes instruções de segurança e de operação para o carregador de bateria.
2. Antes de utilizar o carregador de bateria leia todas as instruções e as indicações de aviso no (1) carregador, (2) bateria e (3) produto que utiliza a bateria.
3. PRECAUÇÃO — Para reduzir o risco de danos, carregue só baterias recarregáveis da Makita. Outro tipo de baterias podem explodir causando danos pessoais e estragos.
4. Não exponha o carregador à chuva nem à neve.
5. A utilização de uma extensão não recomendada ou vendida pelo fabricante do 2 carregador da bateria pode originar um incêndio, choque eléctrico ou ferir alguém.
6. Para reduzir o risco de estragar a ficha eléctrica e o cabo, puxe pela ficha, nunca pelo cabo, quando desliga o carregador.

7. Certifique-se de que o cabo está localizado de modo a que não seja pisado, puxado ou sujeito a estragos ou tensões.

8. Não funcione com o carregador com o cabo estragado ou a ficha — substitua-os imediata-mente.

9. Não funcione com o carregador se tiver recebido uma pancada, caído ou de qualquer modo estragado; leve-o a um serviço de reparações qualificado.
10. Não abra o carregador ou a bateria; leve-o a um serviço de reparações qualificado quando necessitar de reparação. Montagem incorrecta pode originar um choque eléctrico ou incên-dio.
11. Para reduzir o risco de choque eléctrico, des-ligue o carregador da tomada antes de fazer qualquer manutenção ou limpeza.
12. O carregador de bateria não foi concebido para utilização por crianças ou pessoas doen- ue tes sem supervisão.
13. As crianças devem ser supervisadas para assegurar que não brincam com o carregador.

REGRAS DE SEGURANÇA ADICIONAIS PARA O CARREGADOR E BATERIA

1. Não carregue a bateria quando a temperatura for INFERIOR a 10°C ou SUPERIOR a 40°C.
2. Não tente utilizar um transformador, um gerador ou uma fonte de alimentação CC.
3. Não permita que as entradas de ventilação estejam cobertas ou bloqueadas.

4. Quando não estiver a utilizar a bateria, cubra sempre os terminais com a cobertura da bat- eria.

5. Não origine um curto-circuito na bateria:

(1) Não toque nos terminais com qualquer material condutor.
(2) Evite guardar a bateria juntamente com outros objectos metálicos, tal como pregos, moedas, etc.
(3) Não exponha a bateria à água ou chuva. Um curto-circuito na bateria pode causar um fluxo enorme de corrente, sobreaquecimento, possíveis queimaduras e mesmo uma avaria.

1. Não guarde a ferramenta e a bateria em locais onde a temperatura possa exceder 50°C.

2. Não queime a bateria mesmo que esteja severamente danificada ou se estiver completamente gasta. A bateria pode explodir com o fogo.

3. Tenha cuidado para não deixar cair, vibrar ou INSTRUÇÕES DE FUNCIONAMENTO
   dar pancadas na bateria.

4. Não carregue dentro de uma caixa ou conter tor de qualquer espécie. A bateria deve ser colocada num local bem ventilado durante o carregamento.
5. Desligue sempre a ferramenta antes de colocar ou retirar a bateria.

REGRAS DE SEGURANÇA ADICIONAIS PARA A MAQUINA

1. Não se esqueça que esta ferramenta está sempre operacional pois não necessita de ser ligada a uma tomada da rede.

2. Agarre na ferramenta pelas pegas isoladas • quando executar uma operação em que a ferramenta de corte pode entrar em contacto com qualquer fio eléctrico escondido ou o seu próprio fio. O contacto com um fio “vivo” fará com que as partes de metal expostas fiquem “vivas” e originem um choque no operador.

3. Utilize protectores para os ouvidos.

4. Verifique cuidadosamente antes da instalação se o bocal está velho, tem falhas ou está estragado.
5. Segure na ferramenta firmemente.
6. Certifique-se sempre de que os seus pés estão em perfeito equilíbrio.
7. Certifique-se de que ninguém está por baixo quando trabalhar em locais altos.

O acerto do binário pode diferir dependendo do tamanho ou do tipo de parafuso. Verifique o binário com uma chave de binário.

GUARDE ESTAS INSTRUÇÕES.

UNSTRUÇÕES DE FUNCIONAMENTO

Para instalar ou retirar a bateria (Fig. 1)

• Para retirar a bateria, tire-a da ferramenta enquanto pressiona os botões em ambos os lados da bateria.
• Para colocar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para o seu lugar. Coloque-a sempre até ao fim, até que fique presa no lugar com um clique. Se assim não for, er pode acidentalmente cair da ferramenta, ferindo-a a si ou a alguém perto.
• Não force para colocar a bateria. Se a bateria não deslizar facilmente é porque não está colocada correctamente.

Carregamento (Fig. 2)

Uma bateria nova não está carregada. Precisa de ser carregada antes da utilização. Utilize o carregador de bateria Modelo DC1411 para carregá-la.

Ligue o carregador de bateria à tomada de corrente alterna com a voltagem apropriada. A luz de carga piscas em verde. Coloque a bateria de modo que os terminais positivo e negativo coincidam com as respectivas marcas no carregador de bateria. Introduza a bateria até ao fundo do carregador. Quando a bateria está colocada, a luz de carga muda de verde para vermelho e começa a carga. A luz mantém-se acesa durante carga. Quando a luz de carga muda de vermelho para verde, o ciclo de carregamento está completo. Se dei a bateria no carregador depois do carregamento acabar, o carregador muda para o mode de “carregamento gota a gota (carregamento de manutenção)” que durará aproximadamente 24 horas. Em seguida desligue o carregador da tomada de corrente. Consulte a tabela abaixo para verificar o tempo de carga.

• O carregador de bateria Modelo DC1411 destina-se a carregar baterias Makita. Nunca o utilize para our fins ou para baterias de outros fabricantes.
• Quando carregar uma bateria nova ou uma bateria que não foi utilizada durante um longo período de pode não ser possível carregá-la completamente. Esta situação é normal e não significa qualquer deficié. Pode carregar a bateria completamente depois de a ter descarregado e carregado algumas vezes.
• Se carregar uma bateria de uma ferramenta que acabou de funcionar ou uma bateria que foi deixada ao sol, a luz de carga pode piscar em vermelho. Se isto acontecer espere um pouco. A carga começa a bateria tiver arrefecido. A bateria arrefecerá mais depressa se a retirar do carregador de bateria.
• Se a luz de carga piscar alternadamente em verde e vermelho, existe um problema e a carga não é | Os terminais no carregador ou na bateria estão bloqueados com pó ou a bateria está gasta ou danifica

Carregamento gota a gota (Carregamento de manutenção)

Se deixar a bateria no carregador para evitar descarga espontânea depois de um carregamento completo carregador mudará para o modo de “carregamento gota a gota (carregamento de manutenção)” e manter bateria fresca e completamente carregada.

Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes de estar completamente descarregada. Páre sempre o funcionamento da ferramenta e carregue a bateria quando nota diminuição da potência da ferramenta.
2. Nunca carregue uma bateria completamente carregada. Sobrecarregamento diminui a vida útil da bateri
3. Carregue a bateria à temperatura ambiente de 10°C – 40°C.
   Se a bateria estiver quente deixe-a arrefecer antes de a carregar.
4. Carregue a bateria de hidreto de níquel quando não a utilizar durante mais do que seis meses.

Seleção do bocal correcto

Utilize sempre o bocal correcto para os parafusos e porcas. Um tamanho incorrecto do bocal pode originar um binário de aperto incorrecto ou inconsistente e/ou estragar a porca ou o parafuso.

Para instalar ou retirar o bocal (Fig. 3 e 4)

PRECAUÇÃO:

Certifique-se sempre de que a ferramenta está desligada e o cartucho da bateria retirado antes de colocar ou retirar o bocal.

1. Para tomada sem o anel em O e pino (Modelo 6991D e 6992D).

Para colocar a tomada, empurre-a até ao fundo na bigorna até que faça um clique.

Para retirar a tomada, puxe-a simplesmente para fora.

2. Para tomada com anel em O e pino (Modelo 6992D).

Mova o anel em O para fora da ranhura no bo e retire o pino do bocal. Assente o bocal na pl de apoio da ferramenta de modo a que o boca fique alinhado com o orifício na placa de apoio. Em seguida volte a colocar o anel em O na posição original, na ranhura no bocal, para pren der o pino. Para retirar o bocal siga inversamer os procedimentos de instalação.

Acção do interruptor (Fig. 5)

PRECAUÇÃO:

Antes de colocar o cartucho de bateria na ferramen certifique-se sempre de que o gatilho funciona correctamente e volta para a posição "OFF" quando desligado.

Para ligar a ferramenta, carregue simplesmente no O binário de aperto é afectado por uma ampla gatilho. A velocidade da ferramenta aumenta quando variedade de factores incluindo os seguintes. Depois aumenta a pressão no gatilho. Liberte o gatilho pardo aperto verifique sempre o binário com uma chave parar. de binário.

Acção do interruptor de inversão (Fig. 6)

PRECAUÇÃO:

• Verifique sempre o sentido de rotação antes da operação.

• Só utilize o comutador de inversão quando a ferramenta estiver completamente parada. Mudar o sentido de rotação antes da ferramenta parar poderá danificá-la.
• Quand não estiver a funcionar com a ferramenta, coloque sempre o comutador de inversão na posição neutra.

Esta ferramenta tem um comutador de inversão para mudar o sentido de rotação. Pressione-o no lado A para rotação à direita ou no lado B para rotação à esquerda. Se o comutador de inversão estiver na posição neutra o gatilho não accionará.

Operação (Fig. 7 e 8)

O bonário de aperto adequado pode variar dependendo do tipo e tamanho do parafuso. Arelação entre o binário de aperto e o tempo de aperto é indicado nas figuras.

Segure na ferramenta firmemente e coloque o bocal sobre a porca ou o parafuso. Ligue a ferramenta e aperte durante o tempo de aperto apropriado.

NOTA:

• Pegue na ferramenta apontando directamente para a porca ou parafuso sem aplicar força excessiva na ferramenta.
  taBinário de aperto excessivo pode estragar a porca ou o parafuso. Antes de começar o trabalho faça um teste para verificar a velocidade de aperto e o tempo adequado para a sua porca ou parafuso.

O binário de aperto é afectado por uma ampla variedade de factores incluindo os seguintes. Depois do aperto verifique sempre o binário com uma chave de binário.

1. Quando o cartucho de bateria está quase comple MANUTENÇA O

tamente descarregado, a voltagem diminuirá e o binário de aperto será reduzido.

1. Bocal

PRECAUÇA ^~ O:

Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de efectuar qualquer inspecção e manutenção.

• A utilização de um tamanho de bocal incorrecte causará uma redução no binário de aperto.

• Um bocal gasto (na extremidade hexagonal ou quadrada) causará uma redução do binário de aperto.

• Parafuso

Substituição das escovas de carvão (Fig. 10 e 11)

As escovas de carvão devem ser substituídas

- Mesmo que o coefeciente do binário de aperto quando o desgaste atingir a marca limite. Ambas as e a classe do parafuso seja a mesma, o bináescovas de carvão devem ser substituídas ao mesmo de aperto adequado será diferente de acordo tempo.

com o diâmetro do parafuso.

- Mesmo que os diâmetros dos parafusos sejam os mesmos, o binário de aperto adequado ser diferente de acordo com coeficiente do binário, a classe e o comprimento do parafuso.

Para salvaguardar a segurança e a fiabilidade do produto, as reparações, manutenção e afinações devera o ser sempre efectuadas por um Centro de Assistência Oficial MAKITA.

1. A utilização de uma ligação universal ou de uma barra de extensão reduz a força de aperto da chave de impacto. Compense apertando durante um período mais prolongado.
2. O tipo de materiais a serem apertados, a maneira de pegar na ferramenta e a velocidade da ferramenta afectarão o aperto.

PRECAUÇÃO:

Se a ferramenta funcionar continuamente até que o cartucho da bateria esteja completamente descarr-egado, deixe a ferramenta descansar durante 15 minutos antes de continuar com uma bateria nova.

Colocação da placa de apoio (acessório opcional) (Fig. 9)

Instale sempre a placa de apoio quando utiliza baterias 9100, 9102, 9102A. Coloque a placa de apoio na ferramenta com o parafuso fornecido.
