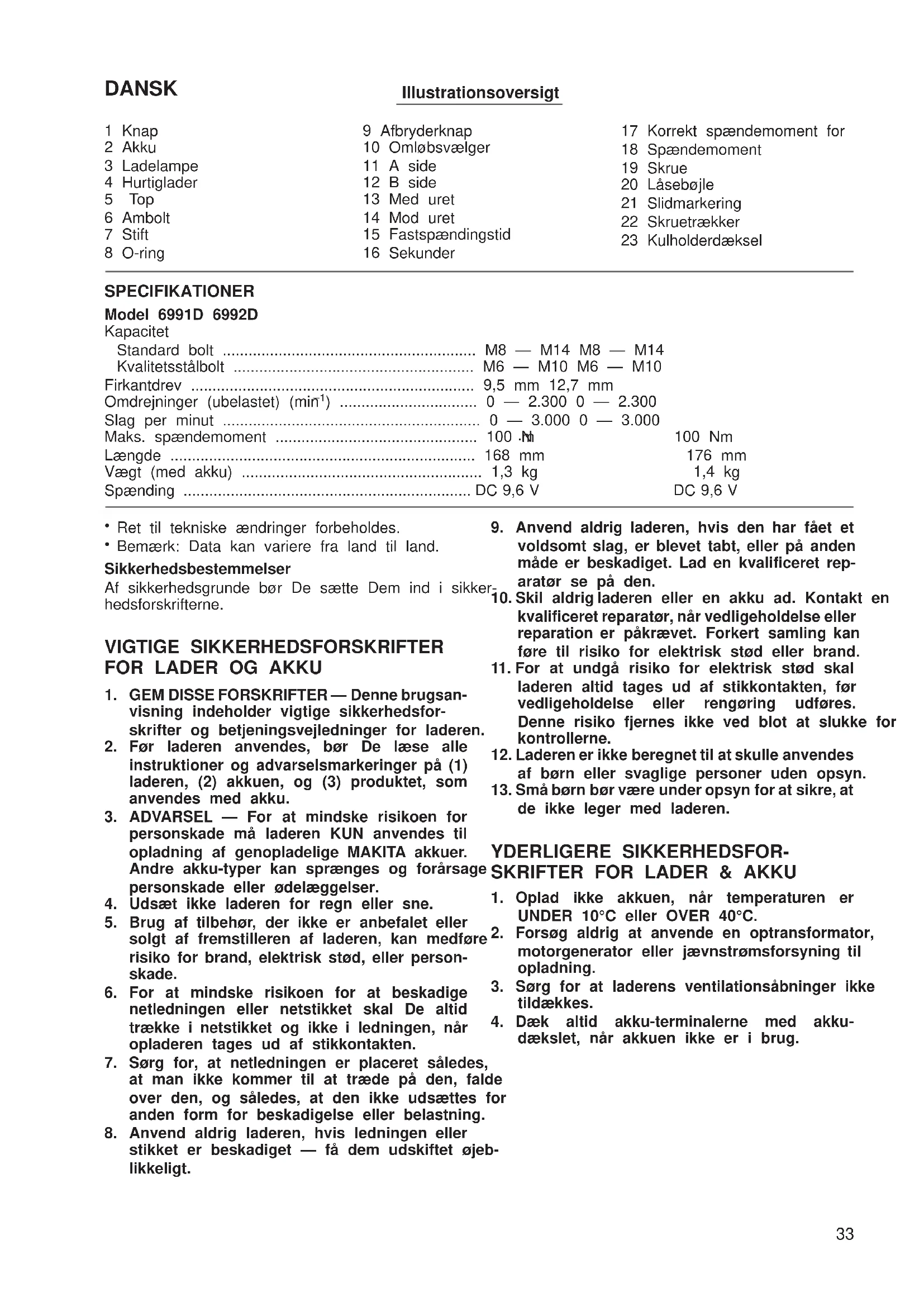

BRUGSANVISNING 6991D MAKITA

Elektronisk akku slagnøgle Brugsanvisning

Ret til tekniske ændringer forbeholdes.

Bemærk: Data kan variere fra land til land. Sikkerhedsbestemmelser Af sikkerhedsgrunde bør De sætte Dem ind i sikker- hedsforskrifterne. VIGTIGE SIKKERHEDSFORSKRIFTER

visning indeholder vigtige sikkerhedsfor- skrifter og betjeningsvejledninger for laderen.

2. Før laderen anvendes, bør De læse alle

personskade må laderen KUN anvendes til opladning af genopladelige MAKITA akkuer. Andre akku-typer kan sprænges og forårsage personskade eller ødelæggelser.

4. Udsæt ikke laderen for regn eller sne.

5. Brug af tilbehør, der ikke er anbefalet eller

solgt af fremstilleren af laderen, kan medføre risiko for brand, elektrisk stød, eller person- skade.

6. For at mindske risikoen for at beskadige

netledningen eller netstikket skal De altid trække i netstikket og ikke i ledningen, når opladeren tages ud af stikkontakten.

7. Sørg for, at netledningen er placeret således,

at man ikke kommer til at træde på den, falde over den, og således, at den ikke udsættes for anden form for beskadigelse eller belastning.

8. Anvend aldrig laderen, hvis ledningen eller

stikket er beskadiget — få dem udskiftet øjeb- likkeligt.

9. Anvend aldrig laderen, hvis den har fået et

voldsomt slag, er blevet tabt, eller på anden måde er beskadiget. Lad en kvalificeret rep- aratør se på den.

11. For at undgå risiko for elektrisk stød skal

laderen altid tages ud af stikkontakten, før vedligeholdelse eller rengøring udføres. Denne risiko fjernes ikke ved blot at slukke for kontrollerne.

12. Laderen er ikke beregnet til at skulle anvendes

af børn eller svaglige personer uden opsyn.

13. Små børn bør være under opsyn for at sikre, at

de ikke leger med laderen. YDERLIGERE SIKKERHEDSFOR-

SKRIFTER FOR LADER & AKKU

1. Oplad ikke akkuen, når temperaturen er

UNDER 10°C eller OVER 40°C.

2. Forsøg aldrig at anvende en optransformator,

motorgenerator eller jævnstrømsforsyning til opladning.

3. Sørg for at laderens ventilationsåbninger ikke

4. Dæk altid akku-terminalerne med akku-

dækslet, når akkuen ikke er i brug. 6991D/6992D (Dan) (’100. 6. 12)

335. Kortslut aldrig akkuen:

(1) Rør ikke polerne med noget ledende mate- riale. (2) Opbevar ikke akkuen i en kasse eller lignende sammen med genstande af metal, som f.eks. søm og skruer. (3) Udsæt ikke akkuen for regn eller sne. En kortslutning af akkuen kan forårsage en stor strømudladning, overophedning, for- brænding eller ødelæggelse.

6. Opbevar ikke maskinen eller akkuen på steder,

hvor temperaturen kan nå eller overstige 50°C.

7. Akkuen må ikke brændes, selv om den måtte

være svært beskadiget eller helt udtjent. Akkuen kan eksplodere i åben ild.

8. Udgå at tabe, ryste eller støde akkuen.

9. Oplad ikke akkuen i en kasse eller anden form

for beholder. Akkuen skal være anbragt på et sted med god ventilation under opladning. YDERLIGERE SIKKERHEDSFORSKRIFTER FOR MASKINEN

1. Vær opmærksom på, at denne maskine altid er

i driftsklar tilstand, da den ikke kræver at blive sat til en stikkontakt.

2. Hold kun ved maskinen på de isolerede greb

og overflader, når De udfører arbejde, hvor det skærende værktøj kan komme i kontakt med skjulte ledninger. Kontakt med en strøm- førende ledning vil også gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød.

5. Hold godt fast på maskinen.

6. Sørg for, at De altid har sikkert fodfæste.

7. Ved brug af maskinen i større højde bør De

sikre Dem, at der ikke opholder sig personer under arbejdsområdet.

8. Det korrekte spændemoment kan svinge

afhængigt af boltens type eller størrelse. Kon- trollér spændemomentet med en moment- nøgle. GEM DISSE FORSKRIFTER. BETJENINGSFORSKRIFTER Isætning og udtagning af akku (Fig. 1)

Sluk altid for maskinen, før isætning og udtagning af akku.

For at fjerne akkuen trykkes samtidigt på knapperne på begge sider af akkuen, mens denne trækkes ud af maskinen.

Isæt akkuen ved at rette dens tunge ind efter rillen i huset. Skyde derefter akkuen helt ind til den låser på plads med et klik. Hvis akkuen ikke sættes i på denne måde, kan den ved et uheld falde ud af maskinen, og eventuelt forvolde personskade.

Brug aldrig magt, når akkuen sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert. Opladning (Fig. 2) En ny akku er ikke opladet ved luveringen. Den skal oplades før brug. Brug akku-ladeaggregat DC1411 til opladning af akkuen. Tilslut akku-ladeaggregatet til stikkontakten. Ladelampen blinker grønt. Sæt akkuen i akku-ladeaggregatet således at dens plus- og minuspoler passer med de tilsvarende markeringer på akku-ladeaggregatet. Skub akkuen så langt ind at den står på bunden af akku-ladeaggregatet. Når akkuen er isat, skifter ladelampen fra grønt til rødt og opladningen begynder. Ladelampen forbliver tændt under hele opladningen. Når ladelampens farve skifter fra rød til grøn, er opladningen afsluttet. Hvis De efterlader akkuen i akku-ladeaggregatet, efter at opladningen er afsluttet, skifter akku-ladeaggregatet over til kompensationsladning (vedligeholdelsesladning), som fortsætter i cirka 24 timer. Tag akkuen ud og træk stikket til laderen ud af stikkontakten. Se nedenstående tabel vedrørende ladetiden. Akku-type Kapacitet (mAh) Antal celler Ladetid ved anven- delse 9122 2 000 8 Ca. 60 min. 9133 2 200 8 Ca. 65 min. 9134 2 600 8 Ca. 75 min. 9135 3 000 8 Ca. 90 min. ADVARSEL:

Akku-ladeaggregat DC1411 er beregnet til opladning af Makita akkuer. Brug den aldrig til andre formål eller til opladning af akkuer af andre fabrikater.

Ved opladning af en ny akku eller en akku, der ikke har været brugt længe, kan det ske at akkuen ikke oplades helt. Dette er normalt, og akkuen vil atter kunne oplades helt, når den har været opladet og afladet nogle gange.

6991D/6992D (Dan) (’100. 10. 23)• Hvis man forsøger at oplade en akku, der lige har været i brug eller udsat for stærk varme, vil ladelampen evt. blinke rødt. Sker dette, kan opladningen først startes, når akkuen er afkølet. Akkuen afkøles hurtigere hvis den tages ud af laderen.

Hvis ladelampen blinker skiftevis grønt og rødt, er opladning ikke mulig. Polerne på akku-ladeaggregatet eller akkuen er ikke rene, akkuen er beskadiget eller akkuen er slidt op. Kompensationsladning (vedligeholdelsesladning) Hvis De efterlader akkuen i opladeren for at forebygge spontan afladning efter en fuld opladning, skifter opladeren til dens ‘‘kompensationsladning (vedligeholdelsesladning)’’ funktion, og holder derved akkuen frisk og fuldt opladet. Tips til sikring af maksimal akku-levetid

1. Oplad akkuen, før den er fuldt afladet.

Stop altid anvendelse af maskinen, og oplad akkuen, når De bemærker reduceret maskinkraft.

2. Oplad aldrig en fuldt opladet akku. Over-opladning forkorter akkuens levetid.

3. Oplad akkuen ved en rumtemperatur på 10°C – 40°C.

Lad en varm akku køle, før den oplades.

4. Oplad nikkel metalhydrid akkuen, når De ikke har anvendt den indenfor et halvt år.

Valg af korrekt top Anvend altid den korrekte størrelse i top til bolte og møtrikker. En top med forkert størrelse vil give upræ- cist og ujævnt spændemoment og/eller beskadige bolten eller møtrikken. Montering eller afmontering af top (Fig. 3 og 4) FORSIGTIG: Kontrollér altid at maskinen er slået fra og akkuen fjernet, før toppen monteres eller afmonteres.

1. For toppe uden O-ring og stift

(Model 6991D og 6992D) Toppen monteres ved at den trykkes ind over ambolten på maskinen, indtil toppen låser på plads. Toppen fjernes ved at den ganske enkelt trækkes af.

2. For toppe med O-ring og stift (Model 6992D)

Tag O-ringen ud fra rillen i toppen og fjern stiften fra toppen. Sæt toppen på maskinens ambolt, således at hullet i toppen passer med hullet i ambolten. Før stiften ind gennem hullet i toppen og ambolten. Anbring derefter O-ringen på dens oprindelige plads i rillen på toppen for at holde stiften på plads. Toppen afmonteres ved at følge monteringsfremgangsmåden i omvendt orden. Afbryderknapbetjening (Fig. 5) FORSIGTIG: Før akkuen sættes i maskinen, bør De altid kontrol- lere, at afbryderknappen fungerer korrekt og retur- nerer til ‘‘OFF’’ positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderen. Maskinens hastighed øges ved at øge trykket på afbryderen. Slip afbryderen for at stoppe. Omløbsvælger (Fig. 6) ADVARSEL:

Kontrollér altid omløbsretningen før arbejdet påbeg- yndes.

Brug kun omløbsvælgeren når maskinen er helt stoppet. Hvis omløbsretningen ændres inden maskinen er helt stoppet, kan det beskadige maski- nen.

Når maskinen ikke anvendes, skal omløbsvælgeren altid være sat i neutral position. Denne maskine har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra maskinens højre side for omdrejning med uret (spænde) og ind fra venstre side for omdrejning mod uret (løsne). Anvendelse (Fig. 7 og 8) Det korrekte spændemoment kan svinge afhængigt af type eller størrelse på bolten. Forholdet mellem spændemoment og fastgøringstid er vist i figuren. Hold godt fast på maskinen og placér toppen over bolten eller møtrikken. Tænd for maskinen og til- spænd i den korrekte fastgøringstid. BEMÆRK:

Hold maskinen i ret vinkel direkte mod bolten eller møtrikken uden at lægge overdrevent tryk på maskinen.

For stort spændemoment kan beskadige bolten eller møtrikken. Før arbejdet startes, bør De altid udføre en prøve for at bestemme det tilstrækkelige spændemoment og fastgøringstid for bolten eller møtrikken. Spændemomentet påvirkes af en række faktorer, inklusive de følgende. Efter fastgøring skal momentet altid kontrolleres med en momentnøgle.

1. Når akkuen er næsten helt afladet, falder spænd-

ingen, og spændemomentet reduceres.

Anvendelse af en forkert størrelse top vil reduc- ere spændemomentet.

En slidt top (slitage på sekskantenden eller den firkantede ende) vil reducere spændemomen- tet. 6991D/6992D (Dan) (’100. 10. 23)

Selv om spændemomentkoefficienten og bolt- klassen er den samme, vil det korrekte spænde- moment afhænge af diameteren på bolten.

Selv om diameteren på bolte er den samme, vil det korrekte spændemoment afhænge af spæn- demomentkoefficienten, boltklassen og boltens længde.

4. Anvendelse af kardanledet eller forlængerstangen

reducerer i nogen grad fastgøringskraften på anslagsnøglen. Kompenser for dette ved at fast- gøre i længere tid.

5. Typen på materialet der skal fæstnes, måden

maskinen holdes, samt maskinens hastighed vil påvirke momentet. FORSIGTIG: Hvis maskinen anvendes uafbrudt indtil akkuen er afladet, skal maskinen have lov at hvile i 15 minutter, før der fortsættes med en ny akku. Montering af låsebøjle (ekstraudstyr) (Fig. 9) Påsæt altid låsebøjlen, når De anvende akkuerne 9100, 9102, 9102A. Montér låsebøjlen på maskinen med den medfølgende skrue. VEDLIGEHOLDELSE ADVARSEL: Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen. Udskiftning af kul (Fig. 10 og 11) Udskift maskinens kul når disse er slidt ned til slidgrænsen. De nedslidte kul erstattes med nye originale Makita-kul. Udskift altid kullene parvis. For at opretholde produktets sikkerhed og pålide- lighed, må istandsættelse, vedligeholdelse eller just- ering kun udføres af et autoriseret Makita service center.

4. Laderen må ikke utsettes for regn eller snø.

10. Laderen eller batteriet må ikke demonteres;

de ikke leker med batteriladeren.

1. Batteriet må ikke lades opp når temperaturen

415. Batteriet må ikke kortsluttes:

7. Batteriet må ikke brennes selv om det er helt

9. Opplading må ikke foregå inni en boks eller

5. Hold godt fast i maskinen.

TILBEHØR ADVARSEL: Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne vejledning. Anvendelse af andet udstyr eller tilbehør kan medføre personskade. Tilbehøret bør kun anvendes til det, det er beregnet til.

Forlængerstangen (med stift og O-ring) Til Model 6992D

Anvend bit nr. 2 til fastspænding af maskinskruer M4 – M5, eller træskruer 3,1 mm – 4,8 mm.

Anvend bit nr. 3 til fastspænding af maskinskruer M6 – M8, eller træskruer 5,1 mm – 6,1 mm. Observera:
