Produkttyp	Akku-Schlagschrauber
Marke	Makita
Modell	6991D
Schraubkapazität (Standardbolzen)	M8 bis M14
Schraubkapazität (Hochfestigkeitsbolzen)	M6 bis M10
Vierkantantrieb	9,5 mm
Leerlaufdrehzahl	0 - 2300 min⁻¹
Schlagzahl pro Minute	0 - 3000 min⁻¹
Max. Drehmoment	100 N·m
Gesamtlänge	168 mm
Nettogewicht (mit Akku)	1,3 kg
Nennspannung	9,6 V DC
Akkutyp	Makita-Akku (Ni-MH)
Kompatible Akkumodelle	9122, 9133, 9134, 9135
Empfohlenes Ladegerät	DC1411
Ladezeit (Akku 9122)	Ca. 60 Minuten
Empfohlene Ladetemperatur	10 °C bis 40 °C
Drehrichtungsumschalter	Ja, mit Neutralstellung
Drehzahlregulierung am Schalter	Ja
Kohlebürstenwechsel	Ja, mit Verschleißmarkierung
Wartung	Lüftungsschlitze reinigen, Kohlebürsten prüfen

Häufig gestellte Fragen - 6991D MAKITA

Wie installiere ich den Akku am Makita 6991D Schrauber?

Richten Sie die Akku-Zunge an der Nut des Fachs aus, schieben Sie ihn dann ganz hinein, bis er einrastet. Zum Entfernen drücken Sie die seitlichen Knöpfe.

Wie lange dauert das Laden des Akkus?

Die Ladezeit variiert je nach Akkumodell: ca. 60 Min. für 9122 (2000 mAh), 65 Min. für 9133 (2200 mAh), 75 Min. für 9134 (2600 mAh) und 90 Min. für 9135 (3000 mAh).

Kann der Schrauber im Rückwärtsgang verwendet werden?

Ja, verwenden Sie den Umschalter über dem Schalter. Stellung A für Rechtslauf, Stellung B für Linkslauf. Die Neutralstellung blockiert den Schalter.

Woran erkenne ich, dass die Kohlebürsten ausgetauscht werden müssen?

Die Kohlebürsten müssen ausgetauscht werden, sobald eine die Verschleißmarkierung erreicht. Ersetzen Sie immer das Paar durch identische Kohlebürsten.

Welches maximale Drehmoment erreicht der 6991D?

Das maximale Drehmoment beträgt 100 N·m. Dieses Drehmoment kann je nach Bolzentyp und -größe variieren.

Kann der Schrauber mit einer Verlängerung oder einem Universal-Gelenk verwendet werden?

Ja, aber die Verwendung einer Verlängerung oder eines Universal-Gelenks verringert die Schraubkraft. Kompensieren Sie dies durch eine leichte Erhöhung der Schraubzeit.

Wie erkenne ich, dass der Akku vollständig geladen ist?

Die Ladeanzeige des Ladegeräts DC1411 wechselt von Rot auf Grün, wenn der Ladevorgang abgeschlossen ist. Das Ladegerät schaltet dann in den Erhaltungsmodus.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob die Kontakte von Ladegerät und Akku sauber sind. Wenn die Anzeige abwechselnd grün und rot blinkt, ist der Akku möglicherweise verschlissen oder beschädigt. Warten Sie auch, bis der Akku abgekühlt ist, wenn er heiß ist.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie Gehörschutz, halten Sie das Werkzeug fest, setzen Sie es keinem Regen aus und stellen Sie sicher, dass der Akku vor Wartungsarbeiten entfernt wird. Lesen Sie die Bedienungsanleitung sorgfältig.

Wie wird der Makita 6991D Schrauber gewartet?

Reinigen Sie regelmäßig die Lüftungsschlitze von Ladegerät und Werkzeug. Ersetzen Sie verschlissene Kohlebürsten. Für Reparaturen wenden Sie sich an ein autorisiertes Makita-Kundendienstzentrum.

BEDIENUNGSANLEITUNG 6991D MAKITA

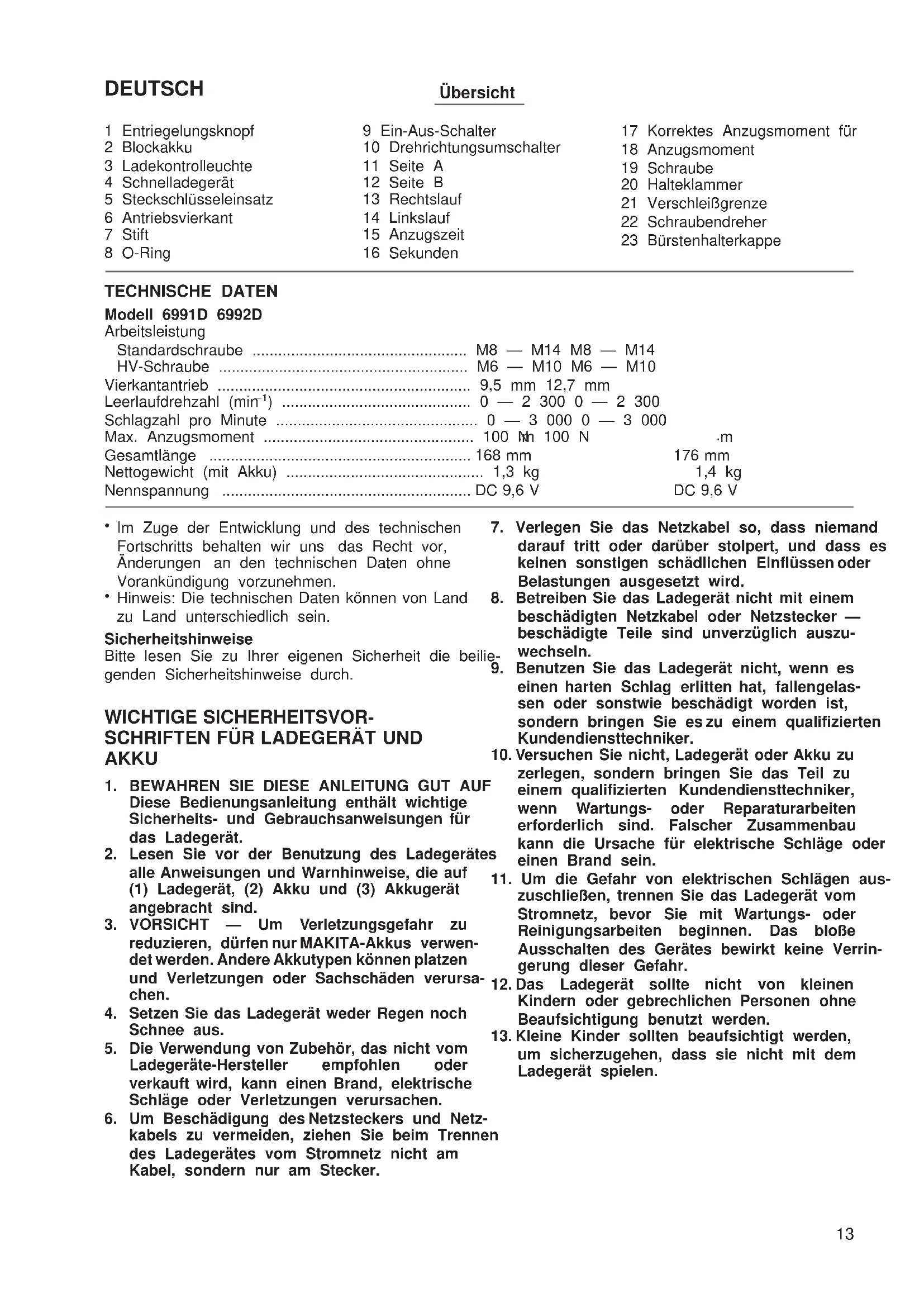

D Akku-Schlagschrauber Betriebsanleitung

1	Entriegelungsknopf	9	Ein-Aus-Schalter	17	Korrektes Anzugsmoment für
2	Blockakku	10	Drehrichtungsumschalter	18	Anzugsmoment
3	Ladekontrolleuchte	11	Seite A	19	Schraube
4	Schnelladegerät	12	Seite B	20	Halteklammer
5	Steckschlüsseleinsatz	13	Rechtslauf	21	Verschleißgrenze
6	Antriebsvierkant	14	Linkslauf	22	Schraubendreher
7	Stift	15	Anzugszeit	23	Bürstenhalterkappe
8	O-Ring	16	Sekunden

TECHNISCHE DATEN

Modell 6991D 6992D

Arbeitsleistung
Standardschraube	M8 — M14 M8 — M14
HV-Schraube	M6 — M10 M6 — M10
Vierkantantrieb	9,5 mm 12,7 mm
Leerlaufdrehzahl (min ^-1 )	0 — 2 300 0 — 2 300
Schlagzahl pro Minute	0 — 3 000 0 — 3 000
Max. Anzugsmoment	100 Mn 100 N	·m
Gesamtlänge	168 mm	176 mm
Nettogewicht (mit Akku)	1,3 kg	1,4 kg
Nennspannung	DC 9,6 V	DC 9,6 V

• Im Zuge der Entwicklung und des technischen Fortschritts behalten wir uns das Recht vor, Änderungen an den technischen Daten ohne Vorankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land unterschiedlich sein.

Sicherheitshinweise

Bitte lesen Sie zu Ihrer eigenen Sicherheit die beiliegenden Sicherheitshinweise durch.

WICHTIGE SICHERHEITSVOR- SCHRIFTEN FÜR LADEGERÄT UND AKKU

1. BEWAHREN SIE DIESE ANLEITUNG GUT AUF Diese Bedienungsanleitung enthält wichtige Sicherheits- und Gebrauchsanweisungen für das Ladegerät.
2. Lesen Sie vor der Benutzung des Ladegerätes alle Anweisungen und Warnhinweise, die auf 1 (1) Ladegerät, (2) Akku und (3) Akkugerät angebracht sind.
3. VORSICHT — Um Verletzungsgefahr zu reduzieren, dürfen nur MAKITA-Akkus verwendet werden. Andere Akkutypen können platzen und Verletzungen oder Sachschäden verursachen.
4. Setzen Sie das Ladegerät weder Regen noch Schnee aus.
5. Die Verwendung von Zubehör, das nicht vom Ladegeräte-Hersteller empfohlen oder verkauft wird, kann einen Brand, elektrische Schläge oder Verletzungen verursachen.

6. Um Beschädigung des Netzsteckers und Netzkabels zu vermeiden, ziehen Sie beim Trennen des Ladegerätes vom Stromnetz nicht am Kabel, sondern nur am Stecker.

7. Verlegen Sie das Netzkabel so, dass niemand darauf tritt oder darüber stolpert, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

8. Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker — beschädigte Teile sind unverzüglich auszuwechseln.
9. Benutzen Sie das Ladegerät nicht, wenn es einen harten Schlag erlitten hat, fallengelassen oder sonstwie beschädigt worden ist, sondern bringen Sie es zu einem qualifizierten Kundendiensttechniker.
10. Versuchen Sie nicht, Ladegerät oder Akku zu zerlegen, sondern bringen Sie das Teil zu einem qualifizierten Kundendiensttechniker, wenn Wartungs- oder Reparaturarbeiten erforderlich sind. Falscher Zusammenbau kann die Ursache für elektrische Schläge oder einen Brand sein.
11. Um die Gefahr von elektrischen Schlägen auszuschließen, trennen Sie das Ladegerät vom Stromnetz, bevor Sie mit Wartungs- oder Reinigungsarbeiten beginnen. Das bloße Ausschalten des Gerätes bewirkt keine Verringerung dieser Gefahr.
12. Das Ladegerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
13. Kleine Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Ladegerät spielen.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR LADEGERÄT UND AKKU

1. Laden Sie den Akku nicht bei Temperaturen UNTER 10°C oder ÜBER 40°C.
2. Das Ladegerät darf nicht an einen Aufwärts-transformator, Generator oder eine Gleichstrom-Steckdose angeschlossen werden.
3. Achten Sie darauf, dass die Lüftungsschlitze des Ladegerätes nicht abgedeckt oder blokkiert werden.
4. Decken Sie die Akkukontakte stets mit der Schutzkappe ab, wenn Sie den Akku nicht benutzen.
5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Achten Sie darauf, dass der Akku nicht fallengelassen, Erschütterungen oder Stößen ausgesetzt wird.
4. Laden Sie den Akku niemals in einem Karton oder einem geschlossenen Behälter. Der Akku darf nur an einem gut belüfteten Ort geladen werden.

Umweltschutz

Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerüstet. Um eine umweltgerechte Entsorgung zu gewährleisten, bitten wir Sie, folgende Punkte zu beachten:

• Gemäß Europäischer Batterierichtlinie 91/157/EWG und nationaler Gesetzgebung (Batterieverordnung) muß der verbrauchte Akku bei einer öffentlichen Sammelstelle, bei Ihrem Makita Kundendienst oder Ihrem Fachhändler zum Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht in den Hausmüll, ins Feuer oder ins Wasser.

(Nur für die Schweiz)

- Ihr Beitrag zum Umweltschutz: Bringen Sie bitte die gebrauchte Batterie an eine offizielle Sammelstelle zurück.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR DIE MASCHINE

1. Beachten Sie, daß diese Maschine stets betriebsbereit ist, da sie nicht erst an eine Netzsteckdose angeschlossen werden muß.
2. Halten Sie die Maschine nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen verborgene Kabel angebohrt werden können. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile der Maschine ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.
3. Tragen Sie Gehörschützer.
4. Überprüfen Sie den Steckschlüsseleinsatz vor der Montage sorgfältig auf Risse oder Beschädigung.
5. Halten Sie die Maschine mit festem Griff.
6. Achten Sie stets auf sicheren Stand.
7. Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, daß sich keine Personen darunter aufhalten.
8. Das korrekte Anzugsmoment kann je nach Art oder Größe der Schraube unterschiedlich sein. Überprüfen Sie das Anzugsmoment mit einem Drehmomentschlüssel.

BEWAHREN SIE DIESE ANLEITUNG GUT AUF.

BEDIENUNGSANLEITUNG

Anbringen und Abnehmen des Akkus (Abb. 1)

• Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen.
• Zum Abnehmen des Akkus ziehen Sie ihn aus der Maschine heraus, während Sie die Entriege-lungsknöpfe auf beiden Seiten drücken.
• Zum Einsetzen des Akkus richten Sie die Führungsfeder des Akkus auf die Nut im Maschinengehäuse aus und schieben den Akku hinein. Schieben Sie den Akku stets vollständig ein, bis er mit einem hörbaren Klicken einrastet. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Laden (Abb. 2)

Der neue Akku muß vor der ersten Inbetriebnahme noch geladen werden. Verwenden Sie nur das Ladeg DC1411 zum Aufladen des Akkus.

Das Ladegerät an die Stromversorgung anschließen. Die Ladekontrolleuchte blinkt grün. Den Akku so einsetzen, daß die Plus- und Minusmarkierungen den Akkus mit den entsprechenden Markierungen auf de Ladegerät übereinstimmen. Den Akku bis zum Anschlag in das Ladegerät schieben. Die Farbe der Kontrolleuchte wechselt von grün auf rot, und der Ladevorgang beginnt. Während des Ladevorgangs leuch die Ladekontrolleuchte stetig. Wenn die Farbe der Ladekontrollampe von Rot nach Grün wechselt, ist der Ladevorgang beendet. Wird der Akku nach Abschluß des Ladevorgangs im Ladegerät gelassen, schaltet d Ladegerät auf den Erhaltungslademodus um, der etwa 24 Stunden andauert. Nach dem Laden das Ladeg vom Akku und vom Netz trennen. Die Ladezeiten sind in der nachfolgenden Tabelle aufgeführt.

Akku Leistung	(mAh) Anzahl der Zellen Ladezeit
9122 2 000 8	ca. 60 Min.
9133 2 200 8	ca. 65 Min.
9134 2 600 8	ca. 75 Min.
9135 3 000 8	ca. 90 Min.

VORSICHT:

• Das Ladegerät DC1411 ist ausschließlich zum Laden von Makita-Akkus vorgesehen. Verwenden Sie es a keinen Fall für einen anderen Zweck oder zum Laden von Akkus anderer Fabrikate.
• Wenn der Akku noch neu ist oder über einen längeren Zeitraum nicht verwendet wurde, kann er seine Kapazität nicht entfalten. Durch mehrfaches Entladen und anschließendes Laden wird die volle Kapazität wieder erreicht.
• Wenn Sie versuchen, einen noch warmen Akku zu laden, leuchtet die Ladekontrolleuchte u. U. rot. In diesem Fall lassen Sie den Akku abkühlen. Danach den Akku erneut in das Ladegerät einsetzen.
• Wenn die Ladekontrolleuchte abwechselnd grün und rot blinkt, liegt eine Störung vor; der Akku kann nic geladen werden. Die Kontakte des Ladegerätes bzw. des Akkus sind möglicherweise verschmutzt, oder der Akku ist beschädigt bzw. verbraucht.

Sickerladung (Erhaltungsladung)

Wird der Akku nach einer vollen Ladung im Ladegerät belassen, um Selbstentladung zu verhüten, schaltet das Ladegerät in den Erhaltungslademodus um, um den Akku frisch und voll geladen zu halten.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist.
   Schalten Sie die Maschine stets aus und laden Sie den Akku, wenn Sie ein Nachlassen der Maschine leistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll geladenen Akkus.
   Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10°C – 40°C.
   Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.

Wahl des korrekten Steckschlüsseleinsatzes

Verwenden Sie stets einen passenden Steckschlüsseleinsatz für die jeweiligen Schrauben und Muttern

Ein Steckschlüsseleinsatz der falschen Größe bewirkt ein falsches und ungleichmäßiges Anzugsmoment und/oder Beschädigung der Schraube oder Mutter. Näheres zur Steckschlüsselgröße entnehmen Sie bitte dem Zubehörabschnitt.

Montage und Demontage des Steckschlüsseleinsatzes (Abb. 3 u. 4)

'VORSICHT:

Vergewissern Sie sich vor dem Montieren oder Demontieren des Steckschlüsseleinsatzes stets, daß die Maschine ausgeschaltet und der Akku herausgenommen ist.

1. Für Einsatzwerkzeug ohne O-Ring und Stift (Modell 6991D u. 6992D)

Zum Anbringen das Einsatzwerkzeug auf den Antriebsvierkant des Werkzeugs schieben, bis es einrastet.

Zum Abnehmen das Einsatzwerkzeug einfach abziehen.

2. Für Einsatzwerkzeug mit O-Ring und Stift (Modell 6992D)

Das Anzugsmoment unterliegt einer Reihe von Einflüssen, einschließlich der folgenden. Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomentschlüssel.

Den O-Ring aus der Nut im Steckschlüsseleinsatz da entfernen, und den Stift aus dem Steckschlüssel einseinsatz herausziehen. Den Steckschlüsseleinsatz so in den Flansch der Maschine einsetzen, daß die Bohrung im Steckschlüsseleinsatz auf die Bohrung im Flansch ausgerichtet ist. Den Stift durch die Bohrung in Steckschlüsseleinsatz und Flansch einführen. Dann den O-Ring wieder in die Nut des Steckschlüsseleinsatzes einsetzen, um den Stift zu arretieren. Zum Demontieren des Steckschlüsseleinsatzes ist das Montageverfahren umgekehrt anzuwenden.

Schalterbedienung (Abb. 5)

VORSICHT:

Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, daß der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Zum Einschalten der Maschine drücken Sie einfach den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Ein-Aus-Schalter. Zum Ausschalten den Ein-Aus-Schalter loslassen. 4

Drehrichtungsumschalter (Abb. 6)

VORSICHT:

• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen. 5.
• Wechseln Sie niemals die Drehrichtung, bevor der Motor zum Stillstand gekommen ist. Andernfalls kann die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter bei Nichtgebrauch der Maschine stets auf die Neutralstellung.

Mit dem Drehrichtungsumschalter kann die Drehrichtung verändert werden. Für Rechtslauf drücken Sie auf die Seite A des Drehrichtungsumschalters, dür Linkslauf auf die Seite B. In Neutralstellung des Drehrichtungsumschalters kann der Elektronikschalter verriegelt werden.

Betrieb (Abb. 7 u. 8)

Das korrekte Anzugsmoment kann je nach Art oder Größe der Schraube unterschiedlich sein. Der Zusammenhang zwischen Anzugsmoment und Anzugszeit ist aus den Abbildungen ersichtlich.

Halten Sie die Maschine mit festem Griff, und setzt Sie den Steckschlüsseleinsatz auf die Schraube oder Mutter. Schalten Sie die Maschine ein, und ziehen Sie das Befestigungselement für die korrekte Anzugszeiten an.

HINWEIS:

• Halten Sie die Maschine gerade gegen die Schraube oder Mutter, ohne übermäßigen Druck auszuüben.

• Ein zu hohes Anzugsmoment kann zu einer Beschädigung der Schraube oder Mutter führen. Führen Sie vor Arbeitsbeginn stets eine Probeverschraubung durch, um die geeignete Anzugs-drehzahl und Anzugszeit für die jeweilige Schraub oder Mutter zu ermitteln.

• Wenn der Akku nahezu erschöpft ist, fällt die Spannung ab, und das Anzugsmoment verringert sie sich.

• Steckschlüsseleinsatz

• Die Verwendung eines Steckschlüsseleinsatzes der falschen Größe bewirkt eine Verringerung des Anzugsmoments.
- Ein abgenutzter Steckschlüsseleinsatz (Verschleiß am Sechskant- oder Vierkantende) verursacht eine Verringerung des Anzugsmoments.

3. Schraube

• Selbst wenn der Drehmoment-Koeffizient und der Typ der Schraube gleich sind, ändert sich das Anzugsmoment je nach dem Durchmesser der Schraube.

• Selbst wenn Schrauben den gleichen Durchmesser haben, ist das korrekte Anzugsmoment je nach Drehmoment-Koeffizient, Typ und Länge der Schraube unterschiedlich.

• Durch den Gebrauch des Gelenkaufsatzes oder des Verlängerungsstücks verringert sich die Anzugsleistung des Schlagschraubers etwas. Kompensieren Sie diesen Effekt durch eine etwas der längere Anzugszeit.

• Die Art des zu befestigenden Materials, die Art und Weise, wie die Maschine gehalten wird, und die Maschinendrehzahl beeinflussen das Drehmoment.

VORSICHT:

Wenn die Maschine im Dauerbetrieb bis zur vollkommenen Entladung des Akkus verwendet wurde, lassen Sie die Maschine vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang abkühlen.

Montieren der Halteklammer (Sonderzubehör) (Abb. 9)

Montieren Sie stets die Halteplatte bei Verwendung der Akkus 9100, 9102, 9102A. Montieren Sie die Halteklammer mit der mitgelieferten Schraube an der Maschine.

WARTUNG

en VORSICHT:

^a Vor Arbeiten am Gerät vergewissern Sie sich, daß sich der Schalter in der "OFF"- Position befindet und der Akku aus dem Gerät entfernt ist.

Kohlebürsten wechseln (Abb. 10 u. 11)

Kohlebürsten ersetzen, wenn sie bis auf die Verschleißgrenze abgenutzt sind. Beide Kohlebürsten nur paarweise ersetzen.

Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu gewährleisten, sollten Reparatur-, Wartungs-, und Einstellarbeiten nur von Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

ÄRKEITÄ TURVAOHJEITA LATAAJALLE JA AKULLE

LISÄÄ TURVAOHJEITA KONEELLE

Das mitgelieferte Zubehör ist speziell für den Gebrauch mit dem in dieser Betriebsanleitung angegebenen Makita-Elektrowerkzeug vorgesehen. Bei Verwendung von Fremdzubehör in Verbindung mit dieser Maschine besteht Verletzungsgefahr.

I ACCESSORI

ATTENZIONE:

• Einsatzwerkzeug № 2 zum Verschrauben von Maschinenschrauben M4 bis M5 oder Holzschrauben 3,1 mm bis 4,8 mm verwenden.
• Einsatzwerkzeug № 3 zum Verschrauben von Maschinenschrauben M6 bis M8 oder Holzschrauben 5,1 mm bis 6,1 mm verwenden.

Note:
