KÄYTTÖOHJE EStore DOMETIC

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

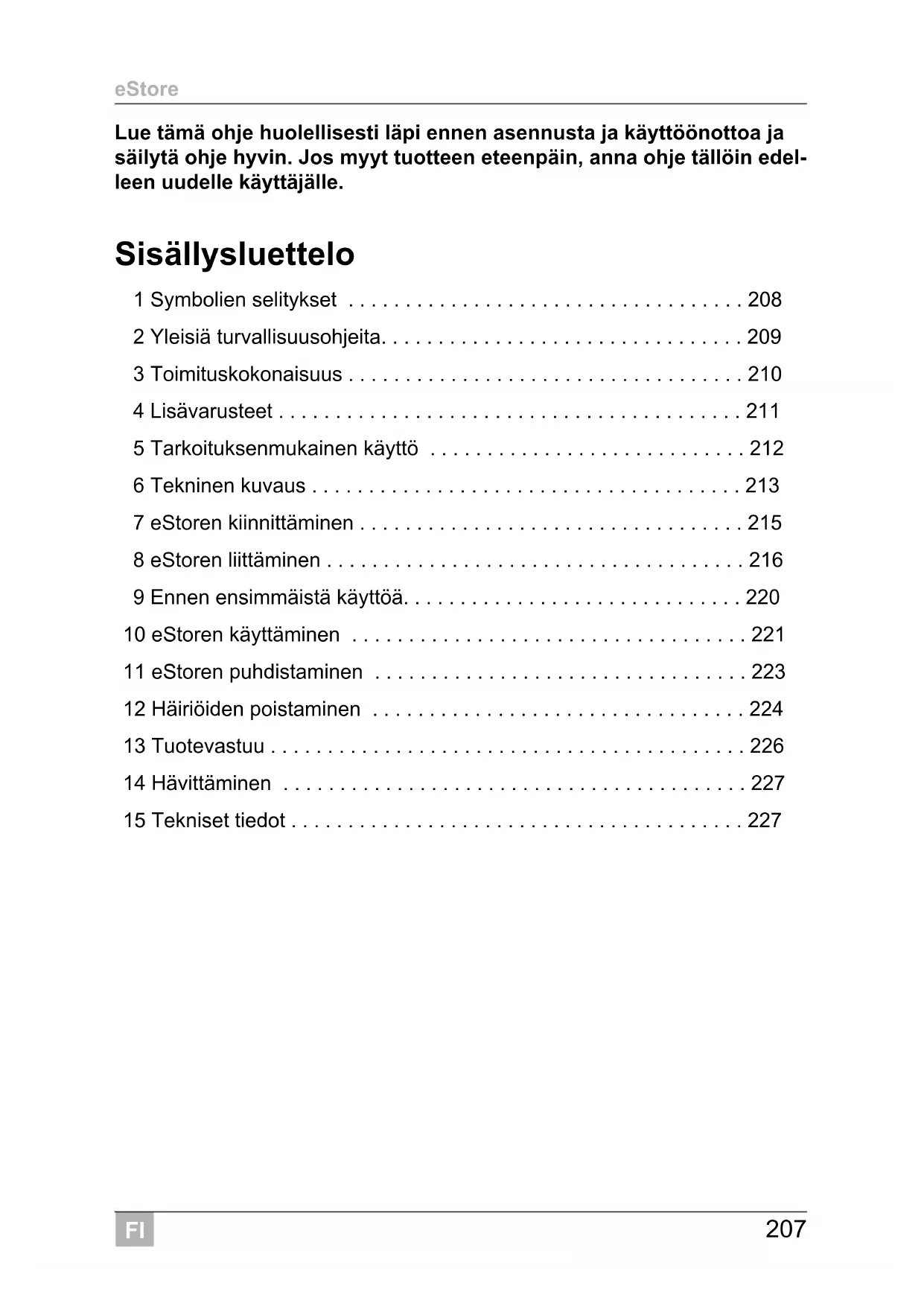

Sisällysluettelo

1 Symbolien selitykset 208
2 Yleisiä turvallisuusohjeita....209
3 Toimituskokonaisuus 210
4 Lisävarusteet 211
5 Tarkoituksenmukainen käyttö 212
6 Tekninen kuvaus 213
7 eStoren kiinnittäminen 215
8 eStoren liittäminen 216
9 Ennen ensimmäistä käyttöä. 220
10 eStoren käyttäminen 221
11 eStoren puhdistaminen 223
12 Häiriöiden poistaminen 224
13 Tuotevastuu 226
14 Hävittäminen 227
15 Tekniset tiedot 227

1 Symbolien selitykset

VAARA!

Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

▶ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.
√Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Yleisiä turvallisuusohjeita

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• laitteeseen mekaanisten vaikutusten ja ylijännitteiden sekä ylivirran takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

Noudata seuraavia perustavia turvatoimenpiteitä käyttäessäsi sähköllä toimivia laitteita. Tämä suojelee sinua:

• sähköiskulta
• palovaaralta
• loukkaantumiselta

2.1 Perusturvallisuus

VAARA!

- Käytä tulipalon sattuessa palonsammutinta, joka sopii sähkölaitteiden sammuttamiseen.

VAROITUS!

• Laitetta ei saa ottaa käyttöön, jos laitteessa tai sen liitäntäjohdoissa on näkyviä vaurioita.
• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasian-mukaisista korjauksista saattaa aiheutua huomattavia vaaroja.
• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää laitetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa vuoksi tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää laitetta ilman valvontaa tai vastuullisen henkilön ohjeita.
  ● Sähkölaitteet eivät ole lasten leluja!
  Säilytä ja käytä laitetta lasten ulottumattomissa.
• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

HUOMAUTUS!

• Vertaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön ennen käyttöön ottamista.
• Huolehdi siitä, että mitkään esineet eivät aiheuta oikosukua laitteen kontakteihin.
• Pidä huoli, etteivät punaiset ja mustat liittimet koskaan kosketa toisiaan.
• Jos johtimet täytyy viedä teräväreunaisten seinien läpi, käytä putkitusta tai läpivientikappaleita.
• Älä aseta irrallisia tai teräville taitteille asetettuja johtimia sähköä johtavien materiaalien (metalli) päälle.

2.2 Laitteen käyttöturvallisuus

VAARA! Sähköiskusta johtuva hengenvaara!

- Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkoon yhdistettyjä laitteita.

VAROITUS!

- Käytä laitetta ainoastaan suljetuissa, hyvin tuuletetuissa tiloissa.

HUOMIO!

• Laitetta ei saa käyttää
  – suolapitoisessa, kosteassa tai märässä ympäristössä.
  – aggressiivisten höyryjen lähellä
  – palavien materiaalien lähellä
  – räjähdysvaarallisilla alueilla

- Älä kisko johtimista.

3 Toimituskokonaisuus

• eStore-akku
• Asennus- ja käyttöohje

4 Lisävarusteet

Saatavissa lisävarusteina ja varaosina (eivät sisälly toimituskokonaisuuteen):

Osan nimitys Tuotenumero
eStore-VÄYLÄ-johtosarjaRJ11 ja eStore ID-tarraUseamman eStoren liittämiseen, jos käytössä on eStore-väylä	9102900279
eStore-konfigurointisarjaUSB-johto ja tiedosto-CDUseamman eStoren asettamiseen - ainoastaan asennus	9102900281
eStore-eCore-VÄYLÄ-johtosarjaCAT5-LAN-johto, RJ45eStoren ja eCoren väliseen liitäntään	9102900280
eStore-MPC01-VÄYLÄ-johtoeStoren ja MPC01:n väliseen liitäntään	9102200197
eStore-MCA-VÄYLÄ-johtoeStoren ja MCA-latureiden väliseen liitäntään, kun käytössä ei ole MPC01	9103530048
Varasulake 250 ALittelfuse mega-malli, reikien väli 50,8 mm	9102900282
Sarja eStore-pidikesankaa - pystysuoraan eStoren pystysuoraan asennukseen	9102900289
Sarja eStore-pidikesankaa - vaakasuoraan eStoren vaakasuoraan asennukseen	9102900290

5 Tarkoituksenmukainen käyttö

eStore toimii 12 V -jännitelähteenä asuntovaunujen, matkailuautojen ja yritysten ajoneuvojen sekä kiinteiden sovellusten sähkölaitteistoissa. eCorea ei saa käyttää lääketieteellisiin tarkoituksiin.

Yhdessä vaihtosuuntaajan – esim. Dometic eCoren – kanssa laitteisiin voidaan syöttää myös 230 V\~ -jännitettä.

Käyttö käynnistysakkuna ei ole mahdollista. eStorea ei saa liittää suoraan käynnistysakkuun. Jos useita eStore-akkuja kytketään rinnakkain, niistä saatava virta voi riittää käynnistysakun tukemiseen. Rinnakkain voidaan kytketä jopa kahdeksan eStorea, jolloin asennettu yhteiskapasiteetti nousee jopa 800 Ah -arvoon.

eStorea voi kuljettaa siihen kiinnitetyistä kahvoista.

6 Tekninen kuvaus

6.1 Yleinen kuvaus

eStore on huoltovapaa litium-ioni-akku, jota käytetään 12 V---järjestelmien jännitteensyöttöön. eStoressa on sisäinen pääkytkin ja sisäinen 250 A -sulake.

Yhdessä akkuhallintajärjestelmien kanssa eStore tarjoaa käyttöön seuraavat toiminnot:

• Akkukennojen valvonta
• Akkujännitteen valvonta
• Akkukennojen lämpötilavalvonta integroidulla lämpötila-anturilla
• Useiden eStore-akkujen keskinäinen tietoliikenne

eStore voidaan ladata latureilla kuten Dometic eCorella ja WAECO PerfectCharge MCA-sarjan laturilla. Myös muiden valmistajien latureiden käyttäminen on sallittua. Laturin tulee täyttää seuraavat vaatimukset, jolloin varmistetaan, että sisäinen pääkytkin pysyy suljettuna normaaleissa olosuh-teissa ladattaessa:

1. Latausjännite: on 13,8 V ... 14,0 V
2. Maksimilähtöteho: 40 A per liitetty eStore (30 A suositeltava)

Kokonaiskapasiteetin suurentamiseksi rinnakkain voidaan kytkeä jopa 8 eStorea. Yhteinen maksimilähtövirta ei saa olla suurempi kuin 250 A.

OHJE

Yksi eStore voi antaa hetkellisesti 250 A -virran. Jatkuvan virran ei tulisi olla suurempi kuin 200 A. Jos yhden eStoren purkuvirta on jatkuvasti yli 200 A, seurauksena voi olla normaalia lyhyempi kestoikä. Käytä kahta tai useampaa eStorea, jos jatkuvasti tarvitaan yli 200 A:n virtaa.

6.2 Näyttö- ja käyttölaitteet

Kohta –kuva 1, Nimitys Selityssivulla 3
1 Pääkytkin Aktivoi (sulkee) ja deaktivoi (avaa) sisäisen pääkytkimen
2 Tila-LED Pois: Akunhallintajärjestelmä kytkettypois aktivoidun lataustilan tai liiallisenpurkaantumisen vuoksi
	Vilkkuu vihreänä: Akkuhallintajärjestelmä aktivoitu, pääkytkin on aktivoitu taipäällä (suljettu)
	Vilkkuu keltaisena: Akkuhallintajärjestelmä aktivoitu, pääkytkin on deaktivoitutai pois päältä (avattu)
	Vilkkuu punaisena: Toimintahäiriö
3 eStore-BUS-liitäntä
4 LIN-liittymä WAECO PerfectCharge MCA-ja Dometic MPC01 -latureiden liittämiseen
5 USB-liitäntä konfigurointia varten
6 CAN-väyläliitäntä

6.3 Sulake ja liitännät

Kohta –kuva 2, Nimitys Selityssivulla 3

1 Miinusnapa M8-liitin latureita ja sähkölaitteita varten

2 Sisäinen sulake 250 A – kiinnitysreiät normireikävälillä50,8 mm

3 Plusnapa M8-liitin latureita ja sähkölaitteita varten

7 eStoren kiinnittäminen

VAROITUS!

eStorea ei saa kiinnittää muovikatteen päältä kulkevilla liinoilla tai vastaavilla, koska se vahingoittaa eStorea.

OHJE

Huomaa useampia toisiinsa yhdistettyjä eStoreja käytettäessä: Konfiguroi ja merkitse eStoret ennen kuin asennat ne ajoneu-voon, katso kap. "Useiden eStorejen yhdistäminen" sivulla 218.

Noudata seuraavia asennuspaikkaa koskevia ohjeita

• eStoren voi asentaa pystysuoraan (kuva 11, sivulla 6) tai vaakasuoraan (kuva 12, sivulla 7) tasaiselle ja tukevalle pinnalle.
• eStorea ei saa asentaa lähelle palavia materiaaleja.
• Asennuspaikan tulisi olla suojassa kosteudelta ja pölyltä.
• Jätä eStoren ympärille vähintään 2 cm vapaata tilaa ja huolehdi hyvästä tuuletuksesta. Asennuksessa on huomiotava alhaisten lämpötilojen vai-kutus talvikäytössä (latauksessa), että kestokäyttö voidaan taata.
• Kiinnitä ennen asentamista (porattaessa ja ruuvattaessa jne.) turvalli-suussyistä huomiota asennuspaikassa valmiina olevien, erityisesti näky-mättömissä olevien johtonippujen, johdinten ja muiden osien kulkuun!
• Jos asennat enemmän kuin yhden eStoren, jätä vähintään 1 cm tilaa eStorejen väliin.

▶ Valitse sopiva asennuspaikka ja kiinnitä eStore siihen lujasti.

Pystysuora asennus: Käytä integroituja kiinnityskiskoja (kuva 11, sivulla 6).

Sopivat pidikesangat saa lisävarusteena (katso kap. "Lisävarusteet" sivulla 211).

Vaakasuora asennus: Varmista eStore kahdella hihnalla tai vyöllä laitteen yli (kuva 12, sivulla 7). Ohjaa nämä kahvojen ja kiinnityskiskojen välistä ja kiinnitä nämä asennuspinnalle. Näin varmistetaan, että eStore ei liiku, kun ajoneuvo on liikkeessä.

Sopivat pidikesangat saa lisävarusteena (katso kap. "Lisävarusteet" sivulla 211).

8 eStoren liittäminen

8.1 Navan peitelevyn avaaminen

▶Vapauta salpa painamalla sen keskellä olevaa tappia kevyesti alaspäin (kuva 3 1, sivulla 3). Varo, että ei paina sitä kokonaan läpi.
- Avaa peiteluukku (kuva 3 2, sivulla 3). - Ota vapautettu salpa pois (kuva 3 3, sivulla 3).
▶ Huomaa salvan asennot (kuva 4, sivulla 4): - 1: vapautettu - 2: käyttövalmis - 3 : salvattu

8.2 Navan peitelevyn sulkeminen

▶Työnnä salvan tappi takaisin.
▶ Aseta käyttövalmis salpa paikalleen (kuva 5 1, sivulla 4).
▶ Sulje peiteluukku (kuva 5 2, sivulla 4).
▶ Salpaa salpa painamalla peitelevyn keskellä olevaa tappia kevyesti alaspäin (kuva 5 3, sivulla 4). Varo, että ei paina sitä kokonaan läpi.

8.3 eStoren aktivoiminen

OHJE

eStore toimitetaan varastointitilassa, joka vähentää sen itsepur- kautumista varastoinnin aikana. Sinun tulee seuraavaksi akti- voida eStore, jotta voit käyttää eStorea.

▶Avaa navan peitelevy (katso kap. "Navan peitelevyn avaaminen" sivulla 216).
▶ Yhdistä plusnapa (kuva 2 1, sivulla 3) ja miinusnapa (kuva 2 2, sivulla 3) 12 V---heikkovirta-akkuun tai laturiin.
√ Tila-LED (kuva 1 2, sivulla 3) vilkkuu keltaisena.
√eStore on aktivoitu.

8.4 Liitäntäjohdon liitäntä

HUOMAUTUS!

• Yhdistä vain laitteita, joiden nimellisjännite on 12 V---.
• Noudata oikeaa napaisuutta liittäessäsi laitteita eStoreen. Noudata tätä varten myös kulloistakin käyttöohjetta.
• Varmista, että laitteet, jotka haluat liittää, on kytketty pois päältä.

Kytke (avaa) eStoren pääkytkin päälle painamalla pääkytkintä (kuva 1 1, sivulla 3).
▶ Avaa peiteluukku (kap. "Navan peitelevyn avaaminen" sivulla 216).
▶ Yhdistä plusjohto plusnapaan (kuva 2 3, sivulla 3).
▶Kiristä naparuuvi kiristysmomentilla 13 – 15 Nm.
▶ Sulje peiteluukku (kap. "Navan peitelevyn sulkeminen" sivulla 216).
Avaa miinusnavan peiteluukku (kap. "Navan peitelevyn avaaminen" sivulla 216).
▶ Yhdistä miinusjohto miinusnapaan (kuva 2 1, sivulla 3).
▶Kiristä naparuuvi kiristysmomentilla 13 – 15 Nm.
▶Sulje miinusnavan peiteluuukku (kap. "Navan peitelevyn sulkeminen" sivulla 216).
Kytke (sulje) eStoren pääkytkin pois päältä painamalla pääkytkintä (kuva 1 1, sivulla 3).

8.5 Sähkölaitteiden liittäminen

Kytke kaikki laitteet pois päältä – erityisesti ne, jotka on yhdistetty eStoreen.
Kytke (avaa) eStoren pääkytkin päälle painamalla pääkytkintä (kuva 1 1, sivulla 3).
▶ Liitä 12 V---laite eStoreen.
Kytke (sulje) eStoren pääkytkin pois päältä painamalla pääkytkintä (kuva 1 1, sivulla 3).
▶ Kytke 12 V---laite päälle.

8.6 Datajohdon liittäminen

Voit yhdistää eStoren tietoliikenteeseen seuraavasti:

● Dometic eCoreen CAN-väylän kautta
● WAECO PerfectCharge MCA-laturiin LIN-/CI-väylän kautta
- WAECO PerfectCharge MCA-laturiin LIN-/CI-väylän kautta Dometic MPC01:n kautta

Parametreja kuten jännitettä, lämpötilaa ja lataustilaa voidaan tarkkailla ja ne voidaan näyttää datayhteyden kautta. Katso lisätiedot laitteiden vastaavista käyttöohjeista.

▶Luo datayhteys laitekokoonpanoa vastaavasti.

8.7 Useiden eStorejen yhdistäminen

Rinnakkain voidaan kytketä jopa kahdeksan eStorea, jolloin yhteiskapasi-teetti nousee jopa 800 Ah -arvoon. Kuvassa näkyy kolmen yhdistetyn eStoren datayhteys (kuva 6, sivulla 4).

OHJE

• Useampien eStorejen yhdistämiseen toisiinsa tarvitset vähintään yhden BUS-johdon ja eStore-konfiguointisarjan (katso kap. "Lisävarusteet" sivulla 211).
• Toisiinsa yhdistetyt eStoret täytyy säätää eStore-konfiguraattorilla (kap. "BUS-johdon liittäminen ja konfigurointi" sivulla 219). Jos käytät vain yhtä eStorea, mitään säätöjä ei tarvitse tehdä. eStore on esisäädetty tehtaalla toimimaan yksittäisakkuna.
• Varmista, että kaikki eStoret on ladattu täyteen asennuksen jälkeen.

Ensimmäinen eStore toimii master-laitteena. Se toimii seuraavissa tehtävissä:

• Se ohjaa muiden eStorejen pääkytkimiä (kuva 6, sivulla 4).
• Se liittää laturit CAN/LIN-väylän kautta.

Muut eStoret toimivat slave-orjalaitteina master-laitteen ohjauksessa.

BUS-johdon liittäminen ja konfigurointi

Konfiguroimiseen tarvitset PC-tietokoneen, jossa on USB-liitäntä, sekä eStore-konfiguraattorin.

Asennustilanteesta riippuen on järkevää konfiguroida ja merkitä eStoret ennen niiden asentamista ajoneuvoon.

▶Varmista, että eStore ei ole varastotilassa (tila-LED vilkkuu).
▶ Työnnä PC-tietokoneen USB-johto USB-liittimeen (kuva 1 5, sivulla 3) joka on ensimmäisessä eStoressa (master).
▶ Konfiguroi master-laite, katso kap. "Konfiguroi yhdistetyt eStoret" sivulla 219.
Kiinnitä tunnustarra (kuva 6 6, sivulla 4) master-laitteeseen (kuva 6 1, sivulla 4).
▶Vedä USB-johto irti master-laitteesta.
▶ Työnnä PC-tietokoneen USB-johto USB-liittimeen, joka on ensimmäisessä slave-laitteessa.
Kiinnitä tunnustarra (kuva 6 3, sivulla 4) slave-laitteeseen (kuva 6 2, sivulla 4).
▶ Konfiguroi mahdolliset loput slave-laitteet.
▶ Yhdistä eStoret BUS-johdoilla (kuva 6 4, sivulla 4).

8.8 Konfiguroi yhdistetyt eStoret

Asenna mahdollisesti ModbusReader "mbreader_setup.exe" data-CD:Itä PC-tietokoneeseen.
Kopioi tiedosto "eStore_Configuration_utility_FM739.mbc" data-CD:Itä PC-tietokoneen kiintolevylle.
▶ Avaa tiedosto "eStore_Configuration_utility_FM739.mbc".

√ eStore-konfiguraattori avautuu (kuva 7, sivulla 5).

▶ Paina STRG + F tai valitse valikosta "Connection" komento Find COM (kuva 8 1, sivulla 5).

▶ Valitse uusi porttinumero, esimerkiksi COM18 (kuva 8 2, sivulla 5).

▶ Paina STRG + P tai valitse valikosta "Connection" COM Parameters (kuva 8 3, sivulla 5).

▶ Ikkuna COM Settings avautuu.
▶ Valitse valintalistasta Parity (kuva 8 4, sivulla 5) arvo Even.
▶ Napsauta OK (kuva 8 5, sivulla 5).
Syötä kenttään Pack Address eStoren numero, esim. "1" master-laitteelle (kuva 9 1, sivulla 5).
▶ Paina "F2" tai valitse valikosta "Connection" komento Connect (kuva 8 6, sivulla 5).

Syötä kenttään Total Pack Number eStorejen kokonaislukumäärä, esim. "3", jos haluat liittää yhteensä kolme laitetta (kuva 9 2, sivulla 5).

Syötä kenttään Parallel Pack Number eStorejen kokonaislukumäärä, esim. "3", jos haluat liittää yhteensä kolme laitetta (kuva 9 3, sivulla 5).

Ohje: Kohtien Total Pack Number ja Parallel Pack Number täytyy olla identtisiä.

▶Paina Enter-painiketta.
▶ Syötä salasana 3331 (kuva 9 4, sivulla 5).
▶Paina Enter-painiketta.
▶ Kiinnitä tunnustarra (kuva 9 5, sivulla 5).

Ohje: Viimeisen eStoren numeron täytyy olla identtinen kokonaislukumäärän kanssa.

OHJE

Dometic eCoren, Dometic MPC01:n, WAECO PerfectCharge MCA-laturin ja muiden laitteiden yksityiskohtaiset asennusku-vaukset saa Dometicilta (osoitteet ohjeen takasivulla).

9 Ennen ensimmäistä käyttöä

OHJE

Varmista, että yksittäinen tai useammat eStoret ovat asennuksen jälkeen täyteen ladattuja, koska purkautuminen voi muuten aiheuttaa vaurioita.

10 eStoren käyttäminen

HUOMAUTUS!

eStorea ei saa jättää purkautuneeseen tilaan.

Lataa eStore mahdollisimman pian uudelleen, jos pääkytkin aukeaa liiallisen purkautumisen vuoksi (korkeintaan 5 päivää).

Muutoin eStore kytkeytyy varastointitilaan ja voi vaurioitua.

OHJE

Noudata seuraavia ohjeita, jotta eStore kestäisi pidempään:

• Vältä pääkytkimen avaavaa syväpurkausta (katso kap. "Käyttöjännitteet ja pääkytkin" sivulla 221).
• Vältä lataustapahtuman tai varastoinnin aikana äärimmäisen korkeita tai matalia lämpötiloja.
• Vältä jatkuvasti suurta purkuvirtaa (> 200 A).

10.1 Käyttöjännitteet ja pääkytkin

eStore-akunhallintajärjestelmä (BMS) arvottaa akun yksittäisten kennojen tilan varmistaakseen akun suojaamishetken pääkytkimen avautumisen vuoksi.

Pääkytkin toimii seuraavasti:

eStore-tila Pääkytkimen toiminta

Purkautuminen < 30 A, 11 – 12 V: Pääkytkin aukeaa

30 A, 10 - 11,8 V: main switch öffnet

Nämä ovat ohjearvoja ja ne ovat suuntaa antavia Pääkytkimen avautumisjännite riippuu sisäisistä parametreistä, kuten kennojännitteestä ja -lämpötilasta sekä purkausvirrasta.

Annetut virta-arvot ovat yksittäistä eStorea kohden.

Lataus Pääkytkimen avautumisjännite riippuu sisäisistä paramet-

reistä, kuten kennojännitteestä ja -lämpötilasta sekä latausvirrasta. Maksimijännite ennen pääkytkimen avautumista on 15,2 V. Lataaminen suositelluilla latausparametreillä normaalikäytössä takaa pääkytkimen pysyvän suljettuna.

Katso kap. "eStoren lataaminen" sivulla 222 suositusparametrit

10.2 eStoren lataaminen

HUOMAUTUS!

eStoren voi ladata latureilla, esim. Dometic eCore tai WAECO PerfectCharge MCA-laturi (valitse Power Mode; katso laturin käyttöohjeesta vastaava DIP-kytkimen asento). Myös muiden valmistajien latureiden käyttäminen on sallittua. Pääkytkin pysyy normaalikäytössä ladattaessa suljettuna, kun seuraavat latausparametrit on täytetty:

● Latausjännite: on 13,8 V ... 14,0 V
● Maksimilähtöteho: 40 A per liitetty eStore (30 A suositeltava)
Käänny valmistajan puoleen saadaksesi lisätietoja (osoitteet käyttöohjeen takasivulla).

OHJE

Noudata myös käytettävän laturin käyttöohjetta.

10.3 Sulakkeen vaihtaminen

OHJE

Käytä enintään 250 A -sulaketta ja 50,8 mm -reikäväliä.

Vaihda sulake seuraavalla tavalla:

▶ Avaa plusnavan peitelevy (kap. "Navan peitelevyn avaaminen" sivulla 216).
▶ Ota sulakkeen (kuva 10 1, sivulla 6) mutterit ja aluslevyt pois.
▶ Vaihda sulake (kuva 10 2, sivulla 6).
Kiinnitä uusi sulake muttereilla ja aluslevyillä (kuva 10 1, sivulla 6). Kiristä mutterit 13 ... 15 Nm -momentilla.
▶ Sulje plusnavan peiteluukku (kap. "Navan peitelevyn sulkeminen" sivulla 216).

10.4 eStoren varastoiminen

OHJE

• Varastoi eStore viileässä, kuivassa paikassa.
• Vältä varastoimista jatkuvasti korkeissa lämpötiloissa. Tämä lyhentää kestoikää.
  ● Lataa eStore joka 3. kuukausi.
• Pidempi varastointi (esim. ajoneuvon talviseisokin aikana):
• Irrota kaikki sähkölaitteet.
• Lataa eStore.
• Avaa pääkytkin. Tämä estää liiallisen purkautumisen ja eStoren vaurioitumisen.

11 eStoren puhdistaminen

HUOMAUTUS!

Puhdistukseen ei saa käyttää teräviä tai kovia välineitä eikä puhdistusaineita, koska tämä voi johtaa tuotteen vahingoittumiseen.

▶ Puhdista tuote toisinaan ulkopuolelta kostealla liinalla.

12 Häiriöiden poistaminen

Häiriö Syy Poistaminen

Akkukengissä ei ole jännitettä.	Pääkytkin on pois päältä (auki).	►Kytke pääkytkin päälle (sulje).
	Sulake on rikki. ►Vaihda sulake (katso kap."Sulakkeen vaihtaminen" sivulla 222).
	eStore on varastotilassa. ►Aktivoi eStore.
	eStorea ei ole konfiguroitu oikein.	►Konfiguroi eStore.
	eStore on syväpurkautunut. ►Lataa eStore latausvirralla < 10 A .Ohje: Älä käytä älykkäitä latausjärjestelmiä (liittimissä ei ole jännitettä, kun pääkyt- kin on kytkettynä päälle. Älyk- käät akkulaturit eivät käynnisty, jos jännitettä ei ole).►Käänny valtuutetun ammatti- liikkeen puoleen.
	eStore on rikki. ►Käänny valtuutetun ammatti- liikkeen puoleen.
Tila-LED ei vilku.	eStore on varastotilassa. ►Aktivoi eStore.
	eStore on syväpurkautunut. ►Lataa eStore latausvirralla < 10 A .Ohje: Älä käytä älykkäitä latausjärjestelmiä (liittimissä ei ole jännitettä, kun pääkyt- kin on kytkettynä päälle. Älyk- käät akkulaturit eivät käynnisty, jos jännitettä ei ole).►Käänny valtuutetun ammatti- liikkeen puoleen.
	eStore on rikki. ►Käänny valtuutetun ammatti- liikkeen puoleen.

Häiriö Syy Poistaminen

Tila-LED vilkkuu punaisena.	eStore on konfiguroitu useam-pien eStorejen liittämistä var-ten ja BUS-johtoja ei ole liitetty.	►Kiinnitä eStore-johdot.
	eStore on syväpurkautunut. ►Lataa eStore.
	eStore on ylladattu. ►Irrota laturit eStoresta. ►Tarkista akkulaturin lataus-jännite.
	eStore on rikki. ►Käänny valtuutetun ammatti-liikkeen puoleen.
eStore ei reagoi pääkytkimen päälle kytkemi-seen.	eStore on varastotilassa. ►Aktivoi eStore.
	eStore4 on syväpurkautunut.	► Lataa eStore latausvirralla < 10 A . Ohje: Älä käytä älykkäitä latausjärjestelmiä (liittimissä ei ole jännitettä, kun pääkyt-kin on kytkettynä päälle. Älyk-käät akkulaturit eivät käynnisty, jos jännitettä ei ole). ►Käänny valtuutetun ammatti-liikkeen puoleen.
	eStore on konfiguroitu slave-orjalaitteeksi eikä master-lait-teeksi.	►Käytä eStore-masterin (eStore, jolle konfiguroitu numero on #1) pääkytkintä
	Useiden eStorejen liittämis-konfigurointi on virheellinen.	►Tarkasta konfigurointi.
	eStore on rikki. ►Käänny valtuutetun ammatti-liikkeen puoleen.

Häiriö Syy Poistaminen

Pääkytkin kyt-keytyy päälle (sulkeutuu) ja heti pois (avau-tuu).	eStore on syväpurkautunut. ▶Lataa eStore.
	eStore on yiladattu. ▶Irrota laturit eStoresta. ▶Tarkista akkulaturin lataus-jännite.
	Latausvirta on liian voimakas. ▶Vähennä latausvirtaa.
	Purkuvirta on liian voimakas. ▶Pienennä kuormaa. ▶Tarkista eStoren lämpötila. ▶Lataa eStore.
	eStore on viallinen. ▶Käänny valtuutetun ammatti-liikkeen puoleen.
"Varoitus eStore" ilmes-tyy eCoren käyttöpaneeliin.	eStore-lämpötila on liian matala.	▶Tarkista laturin tila-LED. ▶Tarkista eStore-lämpötila. ▶Lämmitä ympäristöä.
	eStore-lämpötila on liian korkea.	▶Tarkista laturin tila-LED. ▶Tarkista eStore-lämpötila. ▶Jäähdytä ympäristöä.

13 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka-sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

14 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

Muista ympäristönsuojelu!

Akut ja paristot eivät kuulu kotitalousjätteen sekaan.

Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen.

15 Tekniset tiedot

	eStore
Tuotenro: 9102900224
Nimellinen jännite: 13,2 V---
Käyttölämpötila-alue(purkautumisessa):	-30 °C (alennetulla teholla) - +55 °C
Latauksen lämpötila-alueDometic eCorella:muilla latureilla:	-10 °C ... +55 °C0 °C ... +40 °C
Nimellinen kapasiteetti: 100 Ah
Mitat P x L x K	315 x 160 x 285 mm
Paino: 17 kg
Tarkastus/sertifikaatti:
	IEC 62133UN 38.3UN 3480
