KÄYTTÖOHJE MCA1225 DOMETIC

Asennus- ja käyttöohje

PT 290 Carregador de baterias

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

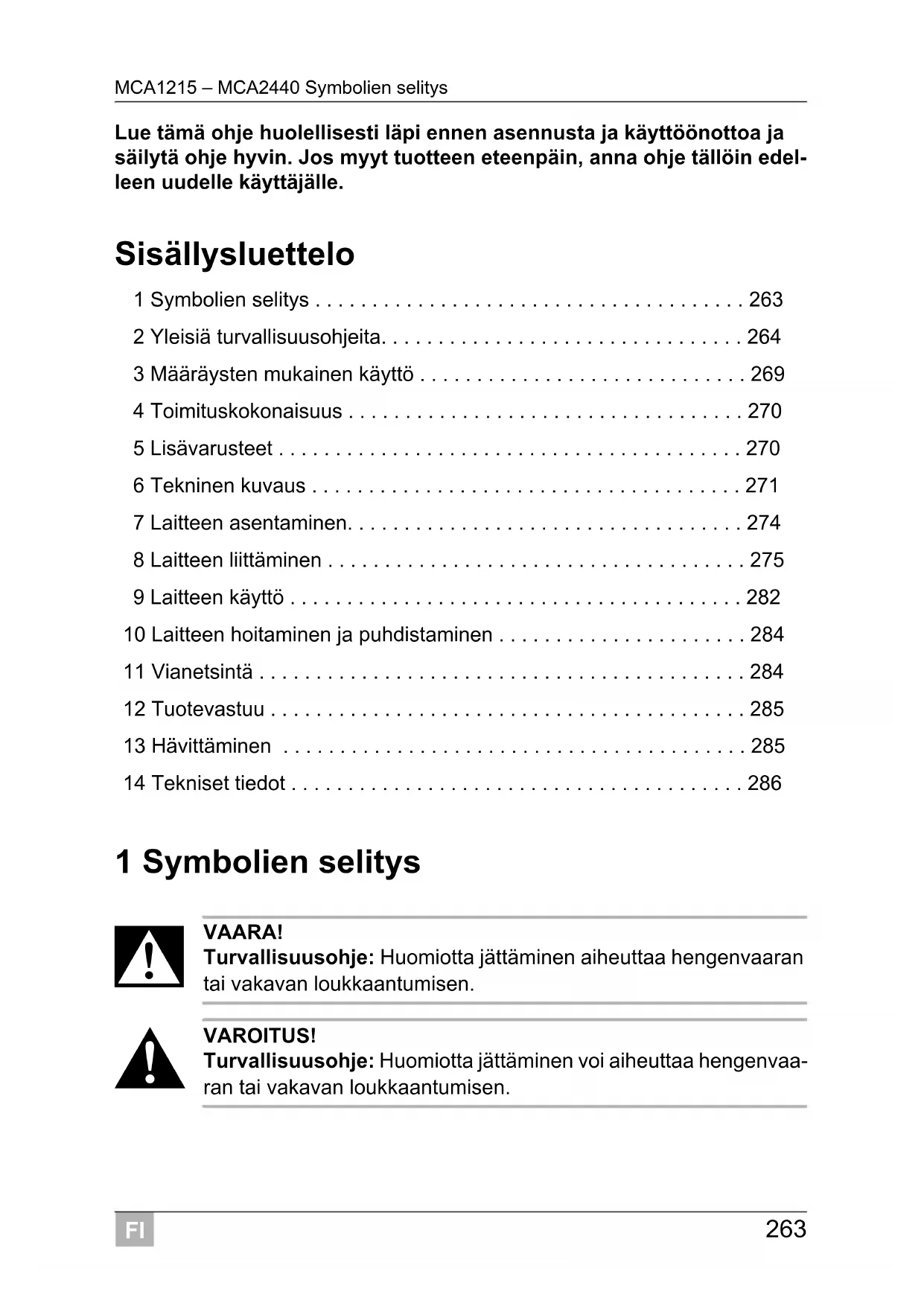

Sisällysluettelo

1 Symbolien selitys 263
2 Yleisiä turvallisuusohjeita....264
3 Määräysten mukainen käyttö 269
4 Toimituskokonaisuus 270
5 Lisävarusteet 270
6 Tekninen kuvaus 271
7 Laitteen asentaminen....274
8 Laitteen liittäminen 275
9 Laitteen käyttö 282
10 Laitteen hoitaminen ja puhdistaminen .... 284
11 Vianetsintä 284
12 Tuotevastuu....285
13 Hävittäminen 285
14 Tekniset tiedot 286

1 Symbolien selitys

VAARA!

Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaa-ran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

▶ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

√Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Yleisiä turvallisuusohjeita

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

● asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

VAROITUS!

Noudata seuraavia perustavia turvatoimenpiteitä käyttäessäsi sähköllä toimivia laitteita. Tämä suojelee sinua:

• sähköiskulta
• palovaaralta
• loukkaantumiselta

2.1 Perusturvallisuus

VAARA!

- Käytä tulipalon sattuessa palonsammutinta, joka sopii sähkölaitteiden sammuttamiseen.

VAROITUS!

• Käytä laitetta ainoastaan sen määräysten mukaiseen tarkoitukseen.
• Irrota laite verkosta
• ennen jokaista puhdistusta tai huoltoa
• jokaisen käytön jälkeen
• ennen sulakkeen vaihtamista
• Jos irrotat laitteen:
• Irrota kaikki liitännät.
• Varmista, että kaikki tulot ja lähdöt ovat jännitteettömiä.
• Laitetta ei saa ottaa käyttöön, jos laitteessa tai sen liitäntäjohdoissa on näkyviä vaurioita.
• Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.
• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasian-mukaisista korjauksista saattaa aiheutua huomattavia vaaroja.
• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää laitetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa vuoksi tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää laitetta ilman valvontaa tai vastuullisen henkilön ohjeita.
• Sähkölaitteet eivät ole lasten leluja! Säilytä ja käytä laitetta lasten ulottumattomissa.
• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

HUOMAUTUS!

• Vertaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön ennen käyttöön ottamista.

• Huolehdi siitä, että mitkään esineet eivät aiheuta oikosukua laitteen kontakteihin.

• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämälä.

• Säilytä laitetta kuivassa ja viileässä paikassa.

2.2 Turvallisuus laitteen asentamisen yhteydessä

VAARA!

- Älä asenna laitetta paikkoihin, joissa on olemassa kaasu- tai pölyräjähdyksen vaara.

HUOMIO!

- Huomaa tukeva seisonta! Laite täytyy sijoittaa ja kiinnittää niin vakaasti, että se ei voi kaatua tai pudota.

HUOMAUTUS!

• Älä aseta laitetta alttiiksi millekään lämpölähteelle (auringon-paiste, lämmitys jne.). Vältä näin laitteen lisälämpenemistä.
• Aseta laite kuivaan ja roiskevedeltä suojattuun paikkaan.

2.3 Turvallisuus laitteen sähköliitännässä

VAARA! Sähköiskusta johtuva hengenvaara!

• Veneasennuksessa:
Sähkölaitteiden asentaminen väärin voi aiheuttaa veneisiin korroosiovaurioita. Anna laitteen asentaminen asiantuntevan (vene-) sähkömiehen tehtäväksi.
- Kun työskentelet sähköisten laitteiden kanssa, varmista, että joku on avuntarpeen tullen lähellä.

VAROITUS!

• Käytä aina maadoitettuja ja vikavirtasuojakytkimellä varmistettuja pistorasioita.
• Huolehdi siitä, että johtojen poikkipinta-ala on riittävä.
• Vedä johtimet siten, että ovet tai konepellit eivät voi vahingoittaa niitä.
  Rusentuneet johdot voivat johtaa hengenvaarallisiin vammoihin.

HUOMIO!

- Vedä johtimet siten, että niihin ei voi kompastua ja että johdon vaurioitumisen mahdollisuus on pois suljettu.

HUOMAUTUS!

• Käytä putkia tai läpivientiholkkeja, jos johtimia täytyy vetää peltiseinien tai muiden teräväreunaisten seinien läpi.
• Älä aseta 230 V -verkkojohtoa ja 12 V -tasavirtajohtoa samaan johtokanavaan (putkitus).
• Johtimia ei saa asettaa löysälle tai teräville taitteille.
• Kiinnitä johtimet hyvin.
• Älä kisko johtimista.

2.4 Laitteen käyttöturvallisuus

VAARA! Sähköiskusta johtuva hengenvaara!

• Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkokäyttöä.
• Jotta laite voidaan vaaratilanteessa irrottaa nopeasti verkosta, pistorasian täytyy olla lähellä laitetta ja sen täytyy olla helposti saavutettavissa.

VAROITUS!

• Käytä laitetta ainoastaan suljetuissa, hyvin tuuletetuissa tiloissa.
• Älä käytä laitetta laitteistoissa, joissa on lyijyakkuja. Näistä akuista pääsee ulos räjähdysarkaa vetykaasua, joka voi syttyä sähköisten liitäntöjen kipinästä.

HUOMIO!

- Laitetta ei saa käyttää - suolapitoisessa, kosteassa tai märässä ympäristössä. - aggressiivisten höyryjen lähellä - palavien materiaalien lähellä - räjähdysvaarallisilla alueilla.

• Huolehdi ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

• Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.

• Huomaa, että osa laitteesta voi jäädä jännitteiseksi myös suojalaitteiston (sulake) laukeamisen jälkeen.

• Älä irrota mitään johtoja, kun laite on vielä toiminnassa.

HUOMAUTUS!

• Huolehdi siitä, että laitteen ilmantulo- ja -poistoaukkoja ei peitetä.
• Huolehdi hyvästä tuuletuksesta.

2.5 Turvallisuus akkuja käsiteltäessä

VAROITUS!

- Akuissa voi olla voimakkaasti vaikuttavia ja syövyttäviä happoja. Vältä kaikkea kosketusta akkunesteiden kanssa. Jos joudut kosketuksiin akkunesteiden kanssa, huuhtele kyseessä oleva ruumiinosa huolellisesti vedellä.

Hakeudu happovammatapauksessa ehdottomasti lääkäriin.

HUOMIO!

- Akkujen kanssa työskennellessäsi älä pidä metallisia esineitä, kuten kelloa tai sormusta.

Lyijyakut voivat aiheuttaa oikosulkuvirtoja, jotka voivat johtaa palovammaan.

Räjähdysvaara!

Älä koskaan yritä ladata jäätynyttä akkua.

Aseta akku tässä tapauksessa pakkasettomaan paikkaan ja odota, että akku on lämmennyt ympäristön lämpötilaan. Aloita lataaminen vasta sen jälkeen.

- Käytä suojalaseja ja suojavaatteita, kun työskentelet akkujen kanssa. Älä koske silmiisi, kun työskentelet akkujen kanssa.

- Tupakointi kielletty, varmista, ettei moottorin tai akun lähellä synny kipinöitä.

HUOMAUTUS!

• Käytä ainoastaan uudelleen ladattavia akkuja.
• Vältä metallisten esineiden putoaminen akkujen päälle. Se voi aiheuttaa kipinöitä tai oikosulun akussa tai muissa sähkö- laitteissa.

• Ota liitännässä huomioon oikea napaisuus.

• Ota huomioon akun valmistajan käyttöohjeet ja sen laitteen tai ajoneuvon, joissa akkua käytetään, valmistajan ohjeet.

• Jos akku tulee irrottaa, irrota ensimmäisenä maadoitus. Irrota kaikki liitännät ja kaikki akun käyttösähkölaitteet, ennen kuin irrotat akun.

3 Määräysten mukainen käyttö

PerfectCharge MCA-akkulaturi voi ladata tai syöttää ylläpitojännitettä akuille, joita käytetään ajoneuvoissa tai veneissä virransyöttöön.

MCA-akkulaturit huolehtivat käyttö- tai käynnistysakun jatkuvasta lataukses-ta. Voit ladata akkuja tai pitää niitä suurella kapasiteettitasolla:

MCA-akkulaturi on tarkoitettu seuraavien akkutyyppien lataamiseen:

Lyijy-käynnistysakut
- Lyijy-geeli-akut
- Kuituakut (AGM-akut)

Laitteita ei saa missään tapauksessa käyttää muun tyyppisten akkujen la-taamiseen (esim. NiCd, NiMH jne.)!

VAROITUS! Räjähdysvaara!

• Akkua ei saa ladata, jos sen jossakin kennossa on sisäinen oikosulku. Muuten aiheutuu kaasumuodostuksesta johtuva räjähdysvaara.
• Älä lataa lyijyakkuja tuulettamattomissa tiloissa. Muuten aiheutuu kaasumuodostuksesta johtuva räjähdysvaara.
• Akkulaturilla ei saa ladata nikkeli-kadmium-akkuja tai akkuja, joita ei voi ladata uudelleen. Tällaisten akku-/paristotyyppien kuori voi räjähtää halki.

4 Toimituskokonaisuus

Määrä Nimitys

1 Akkulaturi

1 230 V -liitäntäjohto

1 Asennus- ja käyttöohje

Tarkasta ennen laitteen käyttöönottoa, että kaikki toimituskokonaisuuteen kuuluvat osat ovat mukana.

5 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Nimitys Tuotenro

Kaukosäädin MCA-RC1 9102500037

Lämpötila-anturi MCA-TS1 9102500036

Akkuanturi MCA-HS1 (IBS) 9102500038

Perfect Control -näyttö MPC01 910250041

6 Tekninen kuvaus

Kevyen painonsa ja kompaktin rakenteensa ansiosta akkulaturi sopii ongel-mitta matkailuautoihin, hyötyajoneuvoihin tai moottori- ja purjeveneisiin. Se lataa akkuja, joita käytetään ajoneuvoissa tai veneissä virran luomiseen tai syöttää niille ylläpitojännitettä siten, etteivät nämä purkaudu.

Laitteen merkkivalo mahdollistaa akkulaturin jatkuvan tarkkailun.

Laitteessa on seuraavat suojalaitteet:

• Oikosulku
• Ylikuumeneminen
• Anturin avulla (lisävaruste): akun ylikuumeneminen

Lisäksi laite voidaan kytkeä kahden liitännän kautta LIN-väylätietoliikennejärjestelmään.

Jäähdytys tapahtuu tuulettimella, jonka nopeus riippuu lataustehosta ja joka voidaan kytkeä pois päältä ulkoisella kytkimellä.

6.1 Laitemuunnelmat

PerfectCharge MCA-akkulaturista on saatavina erilaisia laitemuunnelmia.

MCA-akkulaturisi voi ladata akkuja määrättyyn akkukapasiteettiin asti (ks. kappale "Tekniset tiedot" sivulla 286):

● MCA 1215: sopii käyttöakun ja käynnistysakun lataamiseen
- MCA 1225, MCA 1235: sopii yhden tai kahden käyttöakun ja yhden käynnistysakun lataamiseen
● MCA 1250, MCA 1280: sopii jopa kolmen käyttöakun lataamiseen
● MCA 2415: sopii yhden tai kahden käyttöakun lataamiseen
● MCA 2425, MCA 2440: sopii jopa kolmen käyttöakun lataamiseen

Tunnista laitteesi katsomalla tyyppikilven tuotenumeroa.

6.2 Käyttölaitteet ja liitännät

Kohta – kuva 1, Selitys/toiminto sivulla 3

1 Verkkoliitäntä

2 LIN2-väyläliitäntä

3 TEMP/LIN1-väyläliitäntä

4 CN2-liitin hälytystä ja tuuletinta varten

5 Tila-LED

6 DIP-kytkin

7 Akkukengät (+)

8 Akkukengät (−)

9 Liitäntä käynnistysakulle (vain MCA1215, MCA1225, MCA1235)

Kohta – kuva 2, sivulla 4	Selitys/toiminto
1	T	u	u	l	e	t
2 Päälle-/pois-kytkin

6.3 Akkulaturitoiminto

Latausominaisuudet kuvataan modifioidulla IU0U-käyrällä.

1: I-vaihe (Bulk)

Latauksen alussa tyhjää akkua ladataan vakiovirralla (100 % latausvirta), kunnes akkujännite on saavuttanut latausjännitteen. Kun akku saavuttaa tä- män jännitetason, latausvirta pienenee.

2, 3, 4: U0-vaihe (Absorptio)

Nyt alkaa 3-vaiheinen absorptio-latausvaihe (U0-vaihe), jonka kesto riippuu akusta. Tällöin jännite pysyy vakiona (U0). Akun lataus määritetään ensimmäisten 2 minuutin aikana. Sitten alkaa päälatausvaihe, jonka aikana akku ladataan täyteen.

U0-vaihde on lopussa, kun akku on ladattu täyteen tai latausvirta on 15 min ajan alle 6 % nimellislatausvirrasta.

5: U-vaihe (Float)

U0-vaiheen jälkeen akkulaturi kytkeytyy ylläpitolataukselle (U-vaihe).

Jos liitettynä on DC-sähkölaitteita, laite hoitaa niiden syötön. Lisätehoa ote- taan akusta vain siinä tapauksessa, että tarvittava teho ylittää laitteen kapa- siteetin. Tällöin akkua puretaan niin pitkään, että laite siirtyy jälleen I- vaiheeseen ja lataa akkua.

6: Elvytys 12 päivän välein

Akkulaturi kytkeytyy 12 päivän välein akun elvyttämiseksi 85 minuutin ajaksi takaisin vaiheeseen 1. Tällä estetään mahdolliset väsymisilmiöt kuten sulfatoituminen.

7 Laitteen asentaminen

Noudata asennuspaikkaa valitessasi seuraavia ohjeita:

• Laite voidaan asentaa sekä pystysuoraan että vaakasuoraan.
  ● Laitetta ei saa asentaa

– kosteaan tai märkään ympäristöön.
– pölyiseen ympäristöön
– palavien materiaalien lähelle,
– räjähdysvaarallisille alueille.

• Sijoituspaikassa pitää olla hyvä tuuletus. Asennettaessa laite pieneen suljettuun tilaan siinä pitää olla ilmanvaihtoaukot tulo- ja poistoilmalle. Laitteen ympärillä täytyy olla vähintään 25 cm vapaata tilaa.
• Laitteen alapuolella olevan ilmatulon ja takapuolella olevan ilmapoiston täytyy olla vapaina.
• Yli 40 °C:n ympäristölämpötiloissa (esim. moottori- tai lämmitystiloissa, suora auringonpaiste) laitteen kuormitettuna synnyttämä lämpö saattaa johtaa tehon heikkenemiseen.
• Asennuspinnan täytyy olla tasainen ja kyllin luja.
• Älä asenna laitetta samaan paikkaan kuin akut.
• Älä asenna laitetta akkujen yläpuolelle, koska akuista voi nousta korroosiota aiheuttavaa rikkihöyryä, joka vaurioittaa laitetta.

HUOMAUTUS!

Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.

Sijoitukseen ja asennukseen tarvitset seuraavia työkaluja:

• Kynä merkitsemistä varten
• Poranteräsarja
• Porakone
• Ruuvimeisseli

Laitteen kiinnittämiseen tarvitset:

• pultteja (M4) ja priikkoja sekä itsestäänlukittuvia muttereita tai
• pelti- tai puuruuveja

Kiinnitä laite seuraavalla tavalla:

▶Pidä laitetta valitsemassasi paikassa.
▶ Merkitse kiinnityspisteet.
▶ Ruuvaa laite paikalleen kiertämällä aina yksi ruuvi pidikkeissä olevien reikien läpi.

8 Laitteen liittäminen

8.1 Liittäminen akkuun ja jännitteensyöttöön

Akun liittäminen

Noudata seuraavia ohjeita akkua liittäessäsi:

HUOMIO!

• Vältä ehdottomasti kontaktia akkunesteen kanssa!

• Akkuja, joilla on oikosulku kennossa, ei saa ladata, koska akku-jen ylikuumentuminen voi synnyttää vaarallisia kaasuja.

• Huolehdi siitä, että akun navat ovat liitettäessä puhtaita.

• Huolehdi siitä, että pistokkeet istuvat tiukasti.
• Valitse poikkipinta-alaltaan riittävä vahva liitäntäjohto (katso kappale "Tekniset tiedot" sivulla 286).
• Sijoita johdot VDE100:n mukaisesti (Saksa).
• Liitä miinusjohto suoraan akun miinusnapaan, ei ajoneuvon tai veneen korirakenteeseen.
• Käytä seuraavia johtovärejä:
  – Punainen: plusliitäntä
  – Musta: miinusliitäntä
• Huolehdi siitä, että napaisuus ei mene ristiin. Liitäntöjen napaisuuksien sekoittaminen voi johtaa laitteen vikaan.

▶Vedä akkulaturin plusjohto akun plusnapaan ja liitä se siihen.
▶ Vedä akkulaturin miinusjohto akun miinusnapaan ja liitä se siihen.

230 V -jännitteen liittäminen

▶ Työnnä mukana toimitettu 230 V -liitäntäjohto MCA-akkulaturin liittimeen "AC INPUT".
▶ Liitä laite 230 V -liitäntäjohdolla maadoitettuun ja vikavirtasuojakytkimellä varmistettuun 230 V -pistorasiaan.

8.2 Latausmuunnelmat

kuva 3, sivulla 5
AkkuanturiMCA-HS1 (IBS)	Perfect Control -näyttöMPC01
-	-
√-√-
√	√

kuva 4, sivulla 5
KaukosäädinMCA-RC1	Lämpötila-anturiMCA-TS1 taiAkkuanturiMCA-HS1 (IBS)
	-
	- √
√	√

- ilman; √ mukana

Akun lataaminen

▶Liitä akku MCA-akkulaturin liittimeen "DC OUTPUT".
- Noudata liitinten oikeaa napaisuutta.

Käynnistysakun lataaminen (vain MCA1215, 1225, 1235)

▶Liitä käynnistysakku MCA-akkulaturin liittimeen "ESB".
- Noudata liitinten oikeaa napaisuutta.

Lataaminen lämpötila-anturin MCA-TS1 (lisävaruste) avulla

▶Liitä lämpötila-anturi liitäntään TEMP/LIN.

√Latausjännite sovitetaan nyt mitattua lämpötilaa vastaavasti.

Lataaminen IBS-akkuanturin MCA-HS1 (lisävaruste) avulla

▶Liitä akkuanturi liitäntään TEMP/LIN.

√ Akkuanturi lähettää akkulämpötilan ja akkujännitteen tiedot LIN-tietolii-kenneportin kautta laturille. Nyt latausjännitettä säädellään lämpötilasta riippuvasti. Lisäksi kompensoidaan myös liitosjohtojen mahdollinen jännitehävikki.

Lataaminen Perfect Control -näytön MPC01 (lisävaruste) avulla

Katso yksityiskohtaiset tiedot MPC01:n käyttöohjeesta.

Lataaminen kaukosäätimen MCA-RC1 (lisävaruste) avulla

OHJE

RJ-11-johdon pituus saa olla maksimissaan 7 m.

▶ Työnnä RJ-11-johdon toinen pää MCA-RCI:n liittimeen (kuva 10 3, sivulla 7).
▶ Työnnä RJ-11-johdon toinen pää MCA-akkulaturin liittimeen TEMP/LIN1.
▶ Suojaa ohjausjohto sopivalla sulakkeella (12 V/0,5 A).
▶ Aseta MCA-akkulaturin DIP-kytkimet 1 – 3 asentoon "ON" (kappale "DIP-kytkinten säätäminen" sivulla 280).

8.3 Liitäntäkaaviot

Esimerkkiliitäntäkaavio 12 V: katso kuva 5, sivulla 6

Kohta – kuva 5, sivulla 6	Selitys/toiminto
1 MCA-laturi
2 Sähkölaite
3 Perfect Control -näyttö MPC01
4 12 V -akkuanturi IBS
5 12 V -akku
6 S u l a k e
7 Käynnistysakku

Esimerkkiliitäntäkaavio 24 V: katso kuva 6, sivulla 6

Kohta – kuva 6, Selitys/toiminto sivulla 6
1 MCA-laturi
2 Sähkölaite
3 Perfect Control -näyttö MPC01
4 24 V -akkuanturi IBS
5 12 V -akku
6	S	u	l	a	k	e

8.4 Napakytkennät

TEMP/LIN1-linjaliittimen navat on kytketty seuraavasti:

Napa kuva 7, sivulla 6	Kytkentä
1	R	-	V	C	C
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

LIN2-linjaliittimen navat on kytketty seuraavasti:

Napa kuva 7, sivulla 6	Kytkentä
1	R	-	V	C	C
2	B	A	T	-
3	NC
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

CN2-liittimen navat (hälytyssignaali ja tuuletinohjaus) on kytketty seuraavasti:

Napa kuvau 8, sivulla 6	Kytkentä
1 NC (Normally Closed): Lepokontakti
2 NO (Normally Open): Työkosketin
3 COM (Common): Vaihtokosketin
4 Ohjaus unitila
5	GND
4 – 5 sillattu Unitila päällä
4 – 5 auki Unitila pois päältä

EBS-liittimen (käynnistysakun liitäntä) navat on kytketty seuraavasti:

Napa kuva 9, sivulla 6	Kytkentä
+	VCC
-	GND

8.5 DIP-kytkinten säätäminen

Voit sovittaa laitteen DIP-kytkimen avulla.

S1 säätää jännitearvon, jolla laite vaihtaa I-vaiheesta (Bulk) U0-vaiheeseen (Absorption) (katso myös kappale "Akkulaturitoiminto" sivulla 273). S3:n täy-tyy olla asennossa "OFF".

S2 säätää ylläpitojännitteen. S3:n täytyy olla asennossa "OFF".

Jos liitettynä on akkuanturi, näiden molempien toimintojen avulla lähtöjännite sovitetaan lämpötilaan:

● MCA 12xx: -20 mV/°C
● MCA 24xx: -40 mV/°C

S3 kytkee Power Moden päälle, jos joko S1 tai S2 tai molemmat ovat asennossa "Off". Power Modessa oikosulku-, ylijännite- ja ylikuumenemissuojia ohjataan sisäisellä anturilla.

Jos S1, S2 ja S3 ovat asennossa "On", kaukosäädin on kytkettynä päälle. Tässä tilassa akkutyyppi ja latausjännite säädetään kaukosäätimellä.

S4 määrää tuuletintoiminnan. Jos S4 on asennossa "On", tuuletin kytketään unitilaan (tila, jossa ääniä on vähennetty). Jos S4 on asennossa "Off", tuule-tinta ei säädellä.

▶ Säädä DIP-kytkimillä (kuva 11 sivulla 7) halutut toiminnot ja arvot:

– Vaihtokytkentäjännitteen säätäminen:

Kytkin 1 Kytkin 3 Vaihtokytkentäjännite

ON OFF 14,4 V / 28,8 V

OFF OFF 14,7 V / 29,4 V

– Ylläpitojännitteen säätäminen:

Kytkin 2 Kytkin 3 Ylläpitojännite

– Power Moden säätäminen:

Kytkin 1 Kytkin 2 Kytkin 3		Vaihtokytkentä-jännite	Ylläpitojännite
OFF OFF ON
OFF ON	ON	13,2 V / 26,4 V	13,2 V / 26,4 V
ON OFF ON

– Kaukosäätimen päälle kytkeminen:

Kytkin 1	Kytkin 2	Kytkin 3
ON	ON	ON

– Unitilan päälle kytkeminen:

Kytkin 4

ON

9 Laitteen käyttö

▶Aseta päälle/pois-kytkin asentoon "On".

Pois kytkemistä varten aseta päälle/pois-kytkin asentoon "Off".

√ Lataustilasta riippuen akkulaturi käynnistyy latauksella tai tuottaa ylläpitolatausvirtaa.
√ Tila-LED (kuva 1 5, sivulla 3) osoittaa toimintatilan (katso seuraavaa taulukkoa ja kappale "Akkulaturitoiminto" sivulla 273).

Näyttö Merkitys

Oranssi, nopea vilkku Vaihe 1
Oranssi, hidas vilkku Vaihe 2
Oranssi, loistaa jatkuvasti Vaihe 3
Vihreä, loistaa jatkuvasti Vaihe 4
Vihreä, hidas vilkku Vaihe 5
Punainen, loistaa jatkuvasti Oikosulku tai sulake rikki
Punainen, nopea vilkku Akku tai akkulaturi ylikuumentunut
Punainen, hidas vilkku	Akun yli- tai alijännite
Punainen, kaksoisvilkku	Tuuletinvirhe
Punainen, hidas kaksoisvilkku	Vika käynnistysakun liitännässä

OHJE

Lue vikatilanteessa (tila-LED on punainen) kappale "Vianetsintä" sivulla 284).

Jos olet liittänyt kaukosäätimen MCA-RC1 (lisävaruste)

Kytke unitila (tila, jossa ääniä on vähennetty) päälle tai pois painikkeella "Sleep Mode" (kuva 10 2, sivulla 7).

Unitilassa tuuletinta ei säädellä.

√ MCA-RC1:n LED (kuva 10 1, sivulla 7) osoittaa toimintatilan (katso seu-raavaa taulukkoa).

Tila Näyttö Merkitys
Unitila kytketty päälle	Oranssi, loistaa jat- kuvasti	Vaihe 1 – 5
Unitila kytketty pois päältä	Vihreä, hidas vilkku	Vaihe 1 – 4
	Vihreä, loistaa jat- kuvasti	Vaihe 5
Vika Punainen, loistaa jatkuvasti		Oikosulku tai sulake rikki

OHJE

Lue vikatilanteessa (tila-LED on punainen) kappale "Vianetsintä" sivulla 284).

10 Laitteen hoitaminen ja puhdistaminen

HUOMAUTUS!

Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen.

▶Irrota laite 230 V -virransyötöstä.
▶Irrota laite akusta.
▶ Suojaa laite niin, ettei sitä voi kytkeä uudelleen päälle.
▶Puhdista laite toisinaan ulkopuolelta kostealla liinalla.
▶Puhdista tuuletusaukot säännöllisesti.
▶Tarkasta sähköjohdotus vähintään kerran vuodessa.

Korjaa viat kuten löysät liitännät, palaneet johdot jne.

11 Vianetsintä

LED "Status" (kuva 1 5, sivulla 3) ilmaisee virheen:

LED-näyttö Syy Poistaminen
Punainen hidas vilkku	Akun alijännite tai akun ylijän-nite	Tarkasta akku.Kytke akkulaturi pois päältä ja takai-sin päälle.
	Viallinen akku Vaihda akku.
Punainen nopea vilkku	Terminen ylikuormitus Huolehdi	akkulaturin tai akun parem-masta tuuletuksesta.Varmista, ettei ilma-aukkoja peitetä.Alenna ympäristön lämpötilaa, jos mahdollista.
Punainen loistaa jat-kuvasti	Oikosulku tai napaisuus vää-rin	Liitä akkulaturi napaisuudeltaan oikein.Poista oikosulku.Tarkasta, onko sulake palanut ja vaihda se tarvittaessa.
Punainen kaksois-vilkku	Tuulettimen häiriö Tarkista, onko tuuletin likaantunut tai vaurioitunut.
Punainen hidas kak-soisvilkku	Vika käynnistysakun liitän-nässä	Tarkista, onko käynnistysakun liitän-nässä oikosulku.

OHJE

Käänny akun tietoja koskevien yksityiskohtaisten kysymysten ilmetessä akun valmistajan puoleen.

12 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka-sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

13 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

14 Tekniset tiedot

Yleiset tekniset tiedot

	MCA12xx, MCA24xx
Akkutyypit Lyijyhappo, geeli, AGM, Li-ion
Lämmönpoisto Tuuletin
Lataustila 5-portainen
Ympäristön maksimilämpötila -20 °C ... +50 °C
Varastointilämpötila -40 °C ... +85 °C
Ilmankosteus 20 – 90 %
Lämpötilakerroin ± 0,03 %/°C (0 – 50 °C)
Lämpötilakompensointi (MCA12xx)Lämpötilakompensointi (MCA24xx)	-20 mV/°C (akkuanturi)-40 mV/°C (akkuanturi)
Tärinä 10 – 500 Hz	2 g 10 min ajan / sykli 60 minuutin sisällä X-, Y- ja Z-akselille
Jännite-eristys I/P – O/P: 4 kV~	I/P – FG: 1,7 kV~O/P – FG: 0,7 kV~
Eristys vastus	I/P – O/P: 100 MΩ/500 V---
Hälytyssignaali relekoskettimilla
Tietoliikenne	LIN-BUS-väylän kautta
Unitila (tila, jossa ääniä on vähennetty)	kaukosäätimellä (lisävaruste) tai DIP-kytki-millä
Kaukosäädin (lisävaruste)	Päälle-/pois-kytkin, kolmivärinen LED, unitila kytkettävissä
Tarkastus/sertifikaatti	CESähkömagneettista yhteensopivuutta koskevan direktiivin 2004/108/EY sekä 2009/19/EY ja matalajännitedirektiivin 2006/95/EY mukai-nenEN 60335-1EN 60335-2-29EN 55022EN 61000-3-2EN 61000-3-3EN 61000-4-2, 3, 4, 5, 6, 8, 11ENV 50204

Suojalaitteistot

	MCA12xx, MCA24xx
Lähtöpuolen oikosulku Virta rajoitetaan 25 %:iin maksimivirrasta
Ylijännite 16 V
Akkulaturin ylikuumeneminen	100 °C ± 5 °C (sisäisesti mitattu)
Akun ylikuumeneminen 52 °C ± 5°C (akkuanturilla)

Tulon tiedot

	MCA1215	MCA1225 M	CA1235 MCA	CA1250 MCA	CA1280
Nimellinen tulojännite 90 – 260	V~
Tehokertoimen korjaus > 97 %	(täyskuorma)
Tulotaajuus 50 Hz – 60 Hz
Hyötysuhde 230 V~	87 %
Vuotovirta < 1 mA - 240 V~
Tulovirta, 100 V~	2,5 A	4,1 A	6,2 A	8,24 A	13,3 A
Tulovirta, 240 V~	1,07 A	1,8 A	2,8 A	3,6 A	5,4 A

	MCA2415	MCA2425 M	CA2440
Nimellinen tulojännite	90 – 260 V~
Tehokertoimen korjaus	>97 % (täyskuorma)
Tulotaajuus	50 Hz – 60 Hz
Hyötysuhde 230 V~	90 %
Vuotovirta	< 1 mA - 240 V~
Tulovirta, 100 V~	4,2 A	8,3 A	13,3 A
Tulovirta, 240 V~	1,7 A	3,6 A	5,4 A

Lähdön tiedot

	MCA1215	MCA1225 M	CA1235 M	CA1250 M	CA1280
Latausjännite 14,4 V / 14,7 V
Ylläpitolataus 13,8 V
Nimellislatausvirta	15 A	25 A	35 A	50 A	80 A
Latausvirta 0 – 15 A 0 – 25 A 0	– 35 A 0 – 5	0 A 0 – 80 A
Lähdöt 12233
ESB-lähdöt(Käynnistysakku)	1	1	1	–	–
ESB-latausjännite	13,8	V		13,8	V
ESB-latausvirta	2 A	2 A	2 A	–	–

	MCA2415	MCA2425 M	CA2440
Latausjännite	28,8 V / 29,4 V
Ylläpitolataus	27,6 V
Nimellislatausvirta	12,5 A	25 A	40 A
Latausvirta	0 – 12,5 A	0 – 25 A 0	– 40 A
Lähdöt 2 3 3

Tuotenumerot, mitat ja paino

	MCA1215	MCA1225	MCA1235
Tuotenro	9102500027	9102500028	9102500029
Mitat P x L x K (mm),	238x179x63	238x179x63	274x179x63
Paino	1,6 kg	1,7 kg	1,9 kg

	MCA1250	MCA1280
Tuotenro	9102500030	9102500031
Mitat P x L x K (mm),	283x208,5x75	303x208,5x75
Paino	3,1 kg	3,9 kg

	MCA2415	MCA2425	MCA2440
Tuotenro	9102500032	9102500033	9102500034
Mitat P x L x K (mm),	238x179x63	283x208,5x75	303x208,5x75
Paino	1,6 kg	2,9 kg	3,9 kg

Tekniset tiedot, MCA-RC1 (lisävaruste)

	MCA-RC1
Tuotenro 9102500037
Nimellinen tulojännite 10,5 – 15 V---
Standby-virrankulutus < 40 mA
Ympäristön maksimilämpötila -10 °C ... +45 °C
Varastointilämpötila -30 °C ... +70 °C
