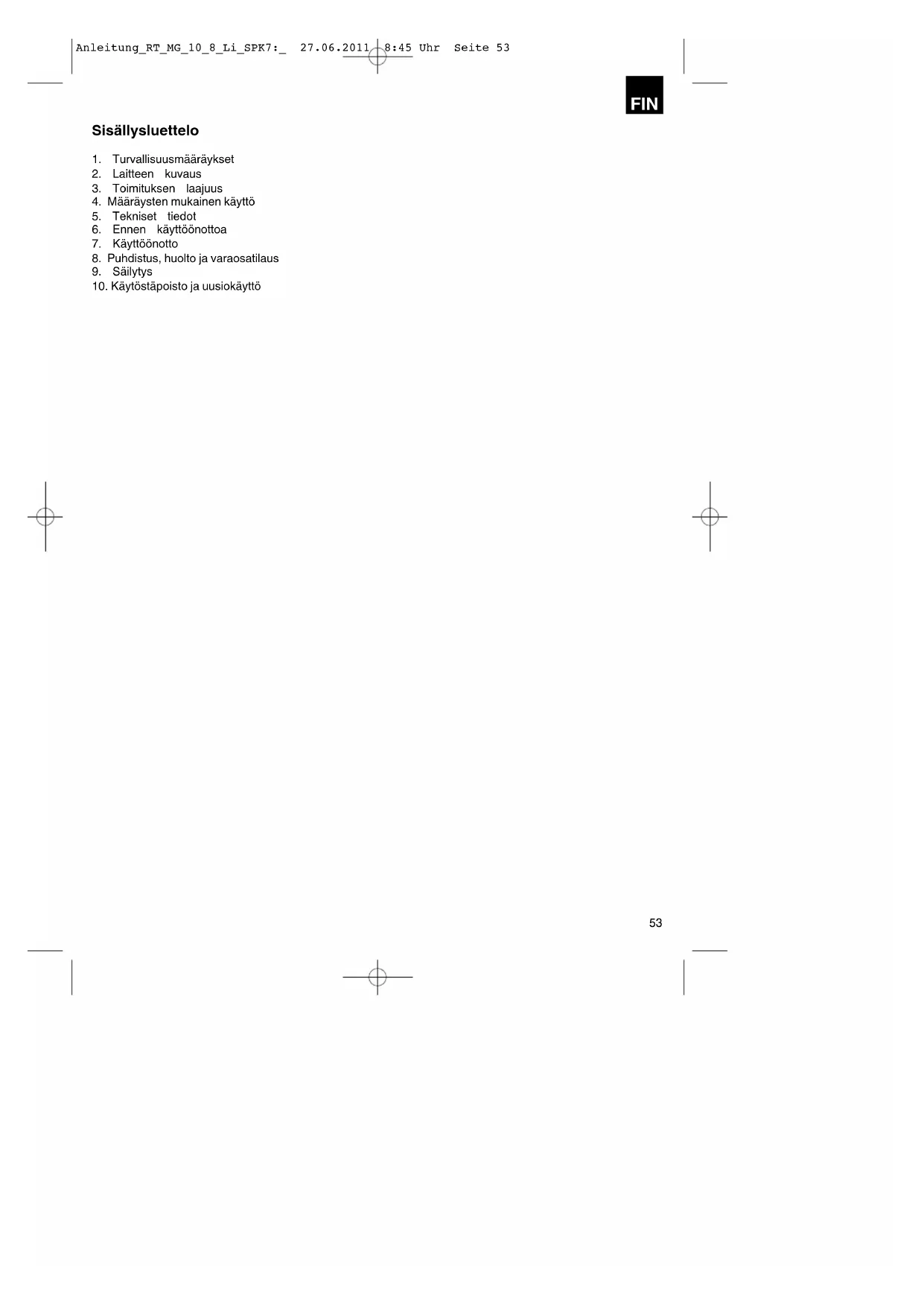

KÄYTTÖOHJE RTMG 10 8 LI EINHELL

Alkuperäiskäyttöohje Akku-monitoimityökalu

1. Turvallisuusmääräykset

3. Toimituksen laajuus

4. Määräysten mukainen käyttö

6. Ennen käyttöönottoa

8. Puhdistus, huolto ja varaosatilaus

10. Käytöstäpoisto ja uusiokäyttö

Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 5354 FIN „Varoitus – Tapaturmavaaran vähentämiseksi lue käyttöohje“ Käytä kuulosuojuksia. Melun vaikutus saattaa aiheuttaa kuulon heikkenemistä. Käytä pölynaamaria. Puun ja muiden materiaalien työstössä saattaa syntyä terveydelle vaarallista pölyä. Asbestipitoista materiaalia ei saa työstää! Käytä suojalaseja. Työssä syntyvät kipinät tai laitteesta sinkoutuvat sirpaleet, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen. Säilytä akut vain kuivassa tilassa, jossa lämpötila on +10°C ja +40°C välillä. Säilytä akkuja vain ladattuna. Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 5455 FIN Huomio! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta! VAROITUS Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Erityiset turvallisuusmääräykset Laitetta saa käyttää ainoastaan kuivahiomiseen. Vie johto aina taakse pois laitteesta. Asbestipitoisien materiaalien työstö ei ole sallittu. Vedä verkkopistoke aina irti pistorasiasta ennen laitteen puhdistamista, hiekkapaperin vaihtoa yms! Kun vedät pistokkeen irti, vedä aina pistokkeesta, älä koskaan johdosta. Käytä työskennellessäsi pölynsuojainta ja suojalaseja, jotta terveytesi ei vaarantuisi! Työskentelypaikan tulisi olla puhdas ja valaistuksen hyvä. Tarkista, että työstettävä kappale on kiinitetty tukevasti paikalleen. Pidä lapset loitolla työskentelyalueelta. Pidä laite puhtaana ja tarkista aina työskentelyn jälkeen, onko laite moitteettomassa kunnossa. Tarkista, että laitteen käyttökytkin on kytketty pois ennen laitteen sähköverkkoon yhdistämistä. Jos työskentelet tikkailla tai telineillä, huolehdi siitä, että seisot tukevasti. Näiden pölyjen joutuminen iholle tai sisäänhengittäminen saattaa aiheuttaa vaaroja käyttäjälle tai lähistöllä oleville henkilöille. Jos laitteessa ilmenee jokin vika, voit kuvata sen tarkkaan rakennepiirroksen avulla ja tilata tarvittavat osat valtuutetusta liikkeestä. Huomio! Käytä työskennellessäsi pölynsuojainta ja suojalaseja.

2. Laitteen kuvaus (kuva 1)

1. Päälle-/pois-katkaisin

4. Kierrosluvun säädin

5. Työkalun vaihdon kolokanta-avain

10. Pikateräs-sahanterä

11. Timanttisahanterä

3. Toimituksen laajuus

Avaa pakkaus ja ota laite varovasti pakkauksesta. Poista pakkausmateriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty). Tarkasta, onko toimitus täysilukuinen. Tarkasta, onko laitteessa tai varusteissa kuljetusvaurioita. Säilytä pakkaus, mikäli mahdollista, takuuajan loppuun saakka. HUOMIO Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara! Alkuperäiskäyttöohje Turvallisuusmääräykset Akku-monitoimityökalu Kolmiohiomalevy Kaavin Kolokanta-avain 2 kpl hiomapaperia Pikateräs-sahanterä Akku Latauslaite Timanttisahanterä Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 554. Määräysten mukainen käyttö Monitoimityökalu soveltuu rajoitettujen pintojen hiomiseen. Suurempien pintojen hiomiseen täytyy käyttää pölynimulaitteistolla varustettua hiomatyökalua. Kone on tarkoitettu puun, raudan, muovin ja vastaavanlaisten työstöaineiden hiontaan käyttämällä tarkoitukseen sopivaa hiomapaperia. Lisäksi kone on tarkoitettu puun, muovien ja vastaavanlaisten työstöaineiden sahaamiseen sekä liimattujen kokolattiamattojen, täyttömassojen jätteiden, vanhan maalin poistamiseen kaapimalla sekä vastaavanlaisiin töihin. Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvaateita, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

Moottorin virransyöttö: 10,8 V tasavirta Joutokäyntikierrosluku: 5 000-17 000 min

Hiomapinta: 90 x 90 x 90 mm Heiluntakulma: 3° Suojaluokka: II / 쓑 Akun latausjännite: 10,8 V tasavirta Akun latausvirta: 0,6 A Latauslaitteen verkkojännite: 230V~ 50Hz Latausaika: kork. 3 tuntia Akkutyyppi: Litium-ioni Paino: 0,8 kg Melu ja tärinä Melu- ja tärinäarvot on mitattu standardin EN 60745 mukaisesti. Äänen painetaso L

78,5 dB(A) Mittausepätarkkuus K

3 dB Äänen tehotaso L

89,5 dB(A) Mittausepätarkkuus K

3 dB Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin EN 60745 mukaisesti. Kahva Tärinän päästöarvo a

Epätarkkuus K = 1,5 m/s

Lisätietoja sähkötyökaluista Varoitus! Ilmoitettu tärinän päästöarvo on mitattu normitetun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon. Annettua tärinän päästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyökalua toiseen samantyyppiseen työkaluun. Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuksen alustavaa arviointia. Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi! Käytä ainoastaan moitteettomia laitteita. Huolla ja puhdista laite säännöllisesti. Sovita työskentelytapasi laitteen mukaiseksi. Älä ylikuormita laitetta. Tarkastuta laite aina tarvittaessa. Sammuta laite, kun sitä ei käytetä. Käytä suojakäsineitä. Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle joitain riskejä. Tämän sähkötyökalun rakenteesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. Keuhkovaurioita, ellei käytetä sopivaa

2. Kuulovaurioita, ellei käytetä soveliaita

3. Terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

6. Ennen käyttöönottoa

Tarkasta ennen laitteen liittämistä sähköverkkoon, että tyyppikilven tiedot vastaavat käytettävän verkkovirran tietoja.

6.1 Sahan asennus (kuvat 1/2/3)

Käytettyjen työkalujen turvallisen asentamisen takaamiseksi tulee monitoimityökalu asettaa paikalleen niin, että päälle-/pois-katkaisin (1) näyttää alaspäin ja työkaluistukka (2) ylöspäin. Aseta käytettävä työkalu (esim. kolmiohiomalevy) työkaluistukkaan (2) siten, että työkalussa olevat aukot sopivat työkaluistukassa (2) oleviin tappeihin. Kiinnitä käytettävä työkalu mukana toimitetulla ruuvilla (b) ja kiristä ruuvi kolokanta-avaimella (5) tiukkaan. Huolehdi siitä, että levyä (a) käytetään ruuvin (b) aluslevynä (katso kuvaa 3). Tällöin levyn uritus tulee asettaa käytettävän työkalun päälle. Tarkasta, että käytettävä työkalu on tukevasti paikallaan!

Kolmiohiomalevyn avulla konetta voidaan käyttää kolmiohiomakoneena.

6.2.1 Hiomapaperin kiinnittäminen

Mutkaton vaihto tarrakiinnityksen avulla. Huolehdi siitä, että hiomapaperin ja hiomalevyn poistoimureiät ovat kohdakkain.

7. Käyttöönotto (kuva 6)

7.1 LI-akkusarjan lataaminen (kuvat 1/4/8)

Akku on suojattu latauksen täydelliseltä tyhjenemiseltä. Integroitu suojakatkaisin sammuttaa laitteen automaattisesti, kun akku on tyhjentynyt. Palaistukka ei tässä tapauksessa pyöri enää. Varoitus! Älä paina päälle-/pois-katkaisinta enää sen jälkeen kun suojakytkentä on sammuttanut laitteen. Se saattaa vahingoittaa akkua.

1. Vedä akkusarja (6) ulos kahvasta painamalla

samanaikaisesti vasemman- ja oikeanpuolisia lukituspainikkeita (9).

2. Tarkasta, että tyyppikilvessä annettu

verkkojännite vastaa käytettävissä olevaa verkkojännitettä. Työnnä latauslaitteen verkkopistoke (3) pistorasiaan.

3. Liitä latausjohto (a) lataussovittimeen.

4. Latauslaitteen vihreä valodiodi syttyy palamaan.

Työnnä akku (6) lataussovittimeen. Toinen valodiodi palaa nyt punaisena. Tämä ilmoittaa, että akku ladataan. Kun lataus on päättynyt n. 3 tunnin kuluttua, niin punainen valodiodi sammuu jälleen. Lataamisen aikana akku (6) saattaa lämmetä, mutta tämä on aivan tavallista. Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta, onko pistorasiassa verkkojännitettä. ovatko latauskontaktit moitteettomasti yhdessä latauslaitteeseen. Jos akkusarjan lataaminen ei vieläkään onnistu, pyydämme toimittamaan latauslaitteen sekä akkusarjan tekniseen asiakaspalveluumme. Jotta akkusarjan elinikä olisi mahdollisimman pitkä, tulee se aina ladata riittävän ajoissa. Lataaminen on joka tapauksessa tarpeen, kun huomaat monitoimityökalun tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahingoittuminen!

7.2 Päälle-/pois-kytkentä

Laitteen päällekytkemiseksi tulee katkaisin (1) työntää eteen.

7.3 Työskentelyohjeita

Käynnistä laite. Työskentele aina itsestäsi poispäin. Älä koskaan pane käsiäsi välittömän työalueen etupuolelle. Käytä ainoastaan moitteettomia, vahingoittumattomia työkaluja.

7.3.1 Käytettävät työkalut

Sahaaminen: Puun ja muovin sahaaminen. Työskentelyohjeita: Tarkkaile sahatessasi, onko materiaalissa vieraita esineitä ja poista ne tarvittaessa. Upposahauksessa saa työstää vain pehmeitä materiaaleja kuten puuta tai kipsilevyjä. Hionta: Tasohionta reunoissa, nurkissa tai vaikeasti tavoitettavilla alueilla. Hiomapaperin mukaan puun, maalin, lakan jne. hiomiseen. Työskentelyohjeita: Laite on erityisen tehokas vaikeasti tavoitettavien Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 57nurkkien ja reunojen hiomisessa. Profiilien ja syvennysten hiomisessa voidaan käyttää myös ainoastaan hiomalautasen kärkeä tai yhtä reunaa. Työstettävän materiaalin sekä halutun pintamateriaalin poistomäärän mukaisesti on saatavana erilaisia hiomapapereita. Pintamateriaalin poistoteho on olennaisesti riippuvainen hiomapaperin valinnasta ja hiomalautaseen kohdistetusta puristusvoimasta. Kaavinta: Vanhan maalin tai liiman poistokaavinta Työskentelyohjeita: Vie käytetty työkalu poistettavaan kohtaan. Aloita laakealla kulmalla ja vähäisellä puristuspaineella. Jos puristuspaine on liian suuri, niin pohja (esim. puu, laasti) saattaa vahingoittua. Timanttisahanterä: Sisätilojen laatoitettujen pintojen sekä tiilimuurien osakorjauksiin. Työskentelyohje: Käsittele pintaa vain korkealla tärinäluvulla.

7.4 Kierrosluvun säädin (kuva 6)

Kääntämällä kierrosluvun säädintä (4) voit valita kierrosluvun ennakolta. Plus-suunta: korkeampi kierrosluku Miinus-suunta: alhaisempi kierrosluku

8. Puhdistus, huolto ja varaosatilaus

Irrota verkkopistoke ennen kaikkia puhdistustoimia.

Pidä turvalaitteet, ilmaraot ja moottorin runko niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. Suosittelemme laitteen puhdistamista aina heti käytön jälkeen. Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.

Laitteen sisällä ei ole muita huoltoa tarvitsevia osia.

Varaosia tilattaessa tulee antaa seuraavat tiedot: laitteen tyyppi laitteen tuotenumero laitteen tunnusnumero tarvittavan varaosan varaosanumero Aktuellit hinnat ja muita tietoja löydät verkkosivustosta www.isc-gmbh.info

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C:n ja 30°C:n välillä. Säilytä sähkötyökalu alkuperäispakkauksessaan.

10. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Toimita vialliset rakenneosat ongelmajätehävitykseen. Tiedustele ohjeita alan ammattiliikkeestä tai kunnanhallitukselta!

Tuotteiden dokumentaatioiden ja muiden mukaanliitettyjen asiakirjojen vain osittainenkin kopiointi tai muunlainen monistaminen on sallittu ainoastaan ISC GmbH:n nimenomaisella luvalla.

TAKUUTODISTUS Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakaspalvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Voit halutessasi myös ottaa yhteyttä puhelimitse allaolevaan palvelunumeroon. Takuuvaateiden esittämistä koskevat seuraavat säädökset:

1. Nämä takuumääräykset koskevat laajennettuja takuusuorituksia. Ne eivät vaikuta lakimääräisiin

takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset puutteellisuudet, jotka aiheutuvat materiaali- tai

valmistusvirheistä, ja se on rajattu ainoastaan näiden puutteellisuuksien korjaamiseen tai laitteen korvaamiseen uudella. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus-, käsityöläis- tai teollisuustarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Takuumme ei myöskään sisällä kuljetusvaurioiden tai sellaisten vaurioiden korvaussuorituksia, jotka ovat aiheutuneet asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä vääräntyyppiseen verkkovirtaan), väärinkäytöstä tai virheellisestä käytöstä (esim. laitteen ylikuormittaminen tai hyväksymättömien työkalujen tai lisävarusteiden käyttäminen), huolto- ja turvallisuusmääräysten noudattamatta jättämisestä, vieraiden esineiden (esim. hiekan, kivien tai pölyjen) pääsystä laitteen sisään, väkivaltaisesta käsittelystä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vauriot) sekä käytöstä aiheutuvasta tavallisesta kulumisesta. Tämä koskee erityisesti niitä akkuja, joille me kuitenkin myönnämme 12 kuukauden pituisen takuun. Takuuvaateet raukeavat, jos laitteelle on jo tehty jotain toimenpiteitä.

3. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan

päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

4. Takuuvaateesi esittämiseksi tulee viallinen laite lähettää postikulut maksettuna allaolevaan osoitteeseen.

Ole hyvä ja liitä mukaan alkuperäinen maksukuitti tai muu päiväyksellä varustettu ostotosite. Säilytä tämän vuoksi kassakuitti huolella tositteena! Ole hyvä ja kuvaa valituksen syy meille mahdollisimman tarkoin. Jos takuumme kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite tekniseen asiakaspalveluumme allaolevalla osoitteella. Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 9596
