MANUALE UTENTE RTMG 10 8 LI EINHELL

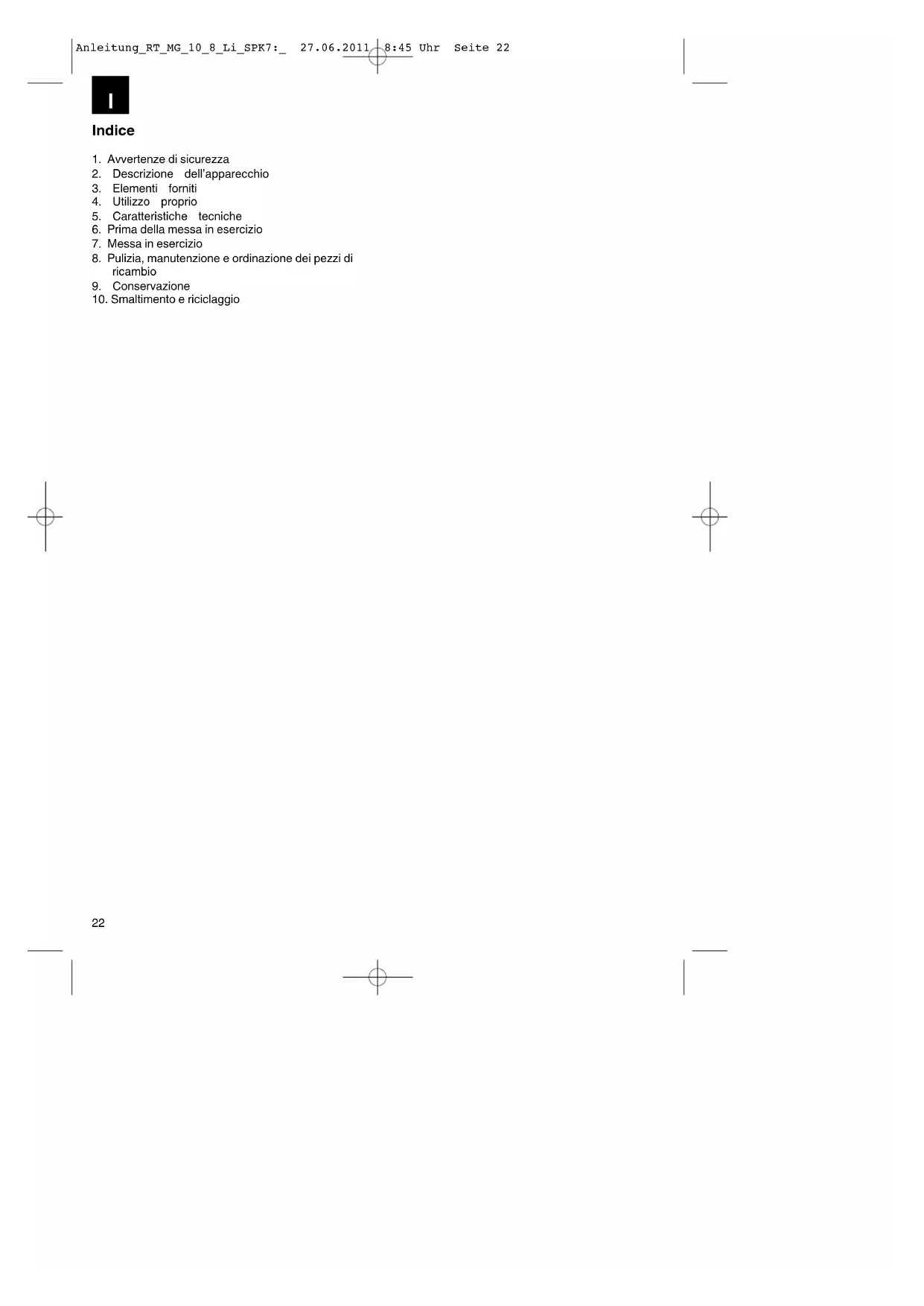

Istruzioni per l’uso originali Utensile multifunzione a batteria

1. Avvertenze di sicurezza

5. Caratteristiche tecniche

6. Prima della messa in esercizio

7. Messa in esercizio

8. Pulizia, manutenzione e ordinazione dei pezzi di

10. Smaltimento e riciclaggio

“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso” Portate cuffie antirumore. L’effetto del rumore può causare la perdita dell’udito. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista. Conservazione delle batterie solo in luoghi asciutti con una temperatura ambiente di +10°C - +40°C. Conservate le batterie solo se sono cariche. Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 23 Attenzione! Nell’usare gli apparecchi si devono prendere diverse misure di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso / avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate anche queste istruzioni per l’uso / avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze di sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato! AVVERTIMENTO Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Avvertenze speciali di sicurezza L’apparecchio deve essere usato solo per la levigatura a secco. Tenete i cavi sempre dietro all’apparecchio. Non devono essere lavorati materiali contenenti amianto. Prima di eseguire qualsiasi lavoro alla macchina (pulizia, sostituzione della mola, ecc.), staccare la spina dalla presa di corrente! Estrarre il cavo d’alimentazione dalla presa di corrente per mezzo della spina, e non tirandolo. sempre una mascherina e occhiali di protezione durante i lavori di rettifica. Il luogo di lavoro deve essere pulito e ben illuminato. Assicurarsi che i pezzi da lavorare siano saldamente fissati. Tenere i bambini lontani dalla macchina. Si consiglia di mantenere sempre la macchina pulita e di controllare eventuali danni dopo ogni lavorazione. Prima di accendere la macchina, accertarsi che l’interruttore d’accensione sia disinserito. Cercare sempre una posizione stabile, specialmente quando si lavora su scale o impalcature. Il contatto oppure l’inalazione di queste polveri può rappresentare un pericolo per l’utilizzatore oppure alle persone nelle vicinanze. In caso di danni alla macchina è possibile identificare i pezzi in base al disegno esploso e alla lista pezzi di ricambio e quindi ordinarli presso il nostro Servizio d’Assistenza. Attenzione! Indossare sempre la mascherina e gli occhiali di protezione.

2. Descrizione dell’apparecchio (Fig. 1)

1. Interruttore ON/OFF

4. Regolatore del numero di giri

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballaggio (se presenti). Controllate che siano presenti tutti gli elementi forniti. Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. ATTENZIONE L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento! Istruzioni per l’uso originali Avvertenze di sicurezza Utensile multifunzione a batteria Piastra di levigatura a delta Raschietto Brugola 6x fogli abrasivi Lama HSS Batteria Caricabatterie Lama diamantata

Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 244. Utilizzo proprio L’utensile multifunzione è adatto per la levigatura di superfici limitate. Per la levigatura di superfici di dimensioni più estese deve essere usato un utensile di levigatura con un dispositivo per l’aspirazione della polvere. L’apparecchio è concepito per levigare legno, ferro, plastica e materiali simili usando i rispettivi fogli abrasivi. L’apparecchio è inoltre concepito per segare legno, plastica e materiali simili, e per raschiare moquette attaccate, resti di mastice, vernici vecchie e simili applicazioni. L’apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L’utilizzatore/operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

5. Caratteristiche tecniche

Alimentazione di tensione del motore: 10,8 V d.c Numero di giri a vuoto: 5000-17000 min

Numero di oscillazioni: 10.000 - 34.000 min

Superficie di levigatura: 90 x 90 x 90 mm Angolo di oscillazione: 3° Grado di protezione: II / 쓑 Tensione di ricarica della batteria: 10,8 V d.c Corrente di ricarica della batteria: 0,6 A Tensione di rete del carica batteria: 230V~ 50Hz Tempo di ricarica: ca. 3 ore Tipo di batteria: Li-Ion Peso: 0,8 kg Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745. Livello di pressione acustica L

78,5 dB(A) Incertezza K

3 dB Livello di potenza acustica L

89,5 dB(A) Incertezza K

3 dB Indossate cuffie antirumore. L’effetto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN

Impugnatura Valore emissione vibrazioni a

= 2,97 m/s² Incertezza K = 1,5 m/s² Ulteriori informazioni per elettroutensili Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni indicato può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni! Utilizzate soltanto apparecchi in perfetto stato. Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio. Adattate il vostro modo di lavorare all’apparecchio. Non sottoponete l’apparecchio a sollecitazioni eccessive. Fate eventualmente controllare l’apparecchio. Spegnete l’apparecchio se non lo utilizzate. Indossate i guanti.

Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 25Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli

1. Danni all’apparato respiratorio nel caso in cui non

venga indossata una maschera antipolvere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffie antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni mano-

braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

6. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente, assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

6.1 Montaggio utensili (Fig. 1/2/3)

Per il montaggio sicuro degli utensili posizionate l’utensile multifunzione in modo tale che l’interruttore ON/OFF (1) sia rivolto verso il basso e la sede dell’utensile (2) verso l’alto. Mettete l’utensile (per es. piastra di levigatura a delta) sulla sede dell’utensile (2) in modo tale che i perni della sede (2) entrino nelle cavità dell’utensile. Fissate l’utensile con la vite fornita (b) e serrate saldamente la vite con la brugola (5). Fate attenzione che lo spessore (a) venga utilizzato come rosetta per la vite (b) (vedi Fig. 3). Le scanalature dello spessore devono essere rivolte verso l’utensile. Verificate che l’utensile sia ben fissato!

6.2 Piastra di levigatura a delta

Con la piastra di levigatura a delta l’apparecchio può essere usato come levigatrice triangolare.

6.2.1 Fissaggio dei fogli abrasivi

Sostituzione semplicissima tramite la chiusura velcro. Controllate che i fori di aspirazione del foglio abrasivo corrispondano a quelli della piastra di levigatura.

7. Messa in esercizio (Fig. 6)

7.1 Ricarica della batteria LI (Fig. 1/4/8)

La batteria è protetta dalla scarica profonda. Un circuito di protezione integrato fa spegnere automaticamente l’apparecchio quando la batteria è scarica. In questo caso la sede dell’inserto smette di girare. Avvertimento! Non azionate l’interruttore di ON/OFF se è intervenuto il circuito di protezione dell’apparecchio. Può danneggiare la batteria.

1. Tirate fuori la batteria (6) dall’impugnatura

premendo i tasti di arresto (9) sui lati sinistro e destro.

2. Controllate che la tensione di rete indicata sulla

targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (3) nella presa di corrente.

3. Collegate il cavo di ricarica (a) al relativo

Inserite la batteria (6) nell’adattatore. La seconda spia si illumina ora in rosso. Ciò segnala che la batteria viene ricaricata. Una volta terminato il processo di ricarica dopo ca. 3 ore, la spia rossa del caricabatterie si spegne di nuovo. Durante il processo di ricarica la batteria (6) si può riscaldare, ma ciò è del tutto normale. Se la ricarica della batteria non fosse possibile, verificate che sulla presa di corrente sia presente la tensione di rete che ci sia un perfetto contatto dei contatti di ricarica del carica batteria. Se la ricarica della batteria continuasse a non essere possibile, spedite il carica batteria e la batteria al nostro servizio di assistenza clienti. Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell´utensile multifunzione. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla!

7.2 Accensione/spegnimento

Per accendere l’apparecchio spingete l’interruttore (1) in avanti.

Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 267.3 Istruzioni di lavoro Inserite l’apparecchio. Lavorate in direzione opposta al corpo. Non mettete mai le mani direttamente in avanti alla zona di lavoro. Utilizzate solo utensili in perfetto stato e senza danni.

Segare: segare legno e plastica. Istruzioni di lavoro: nel segare fate attenzione ai corpi estranei nel materiale e toglieteli se necessario. Nell’esercizio a sega a immersione devono venire lavorati solo materiali morbidi come legno o pannelli di cartongesso. Levigare: levigatura di superfici su bordi, in angoli o in zone difficilmente raggiungibili. A seconda del foglio abrasivo per levigare legno, tinta, vernice ecc. Istruzioni di lavoro L’utensile è particolarmente efficiente nella levigatura di angoli e bordi difficilmente raggiungibili. Per levigare profili e scanalature si può anche lavorare solo con la punta o un bordo della piastra. In base al materiale da lavorare e a quello che si desidera asportare dalla superficie, sono disponibili diversi fogli abrasivi. Il risultato dell’asportazione è determinato fondamentalmente dalla scelta del foglio abrasivo e dal dosaggio della spinta della piastra di levigatura. Raschiare: raschiare vernici vecchie o colle. Istruzioni di lavoro: portate l’utensile verso il punto da raschiare. Iniziate con un angolo di incidenza piatto e con pressione di contatto bassa. In caso di eccessiva pressione di contatto, la superficie (per es. legno, intonaco) può venire danneggiata. Lama diamantata: per riparazioni parziali di superfici interne rivestite di piastrelle e muri di mattoni. Istruzioni di lavoro: lavorare solo ad alto numero di vibrazioni.

7.4 Regolatore del numero di giri (Fig. 6)

Potete preselezionare il numero dei giri ruotando il regolatore del numero di giri (4). Direzione Piú: numero di giri più elevato Direzione Meno: numero di giri più basso

8. Pulizia, manutenzione e ordinazione

dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull’apparecchio o pulitelo con un getto di aria compressa a bassa pressione. Consigliamo di pulire l’apparecchio subito dopo averlo usato. Pulite l’apparecchio regolarmente con un panno umido e un po’ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua all’interno dell’apparecchio.

All’interno dell’apparecchio non si trovano altre parti che richiedano manutenzione.

8.3 Ordinazione dei pezzi di ricambio

In caso di ordinazione dei pezzi di ricambio è necessario indicare quanto segue: Tipo di apparecchio Numero di articolo dell’apparecchio Numero di identificazione dell’apparecchio Numero del pezzo di ricambio richiesto Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio originale.

10. Smaltimento e riciclaggio

L’apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi a un negozio specializzato o all’amministrazione comunale!

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH.

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i

vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di

produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’influsso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia Il diritti di garanzia decadono quando sono già effettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono

essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo

sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente effettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Anleitung_RT_MG_10_8_Li_SPK7:_ 27.06.2011 8:45 Uhr Seite 9091
