KÄYTTÖOHJE BT100 JABRA

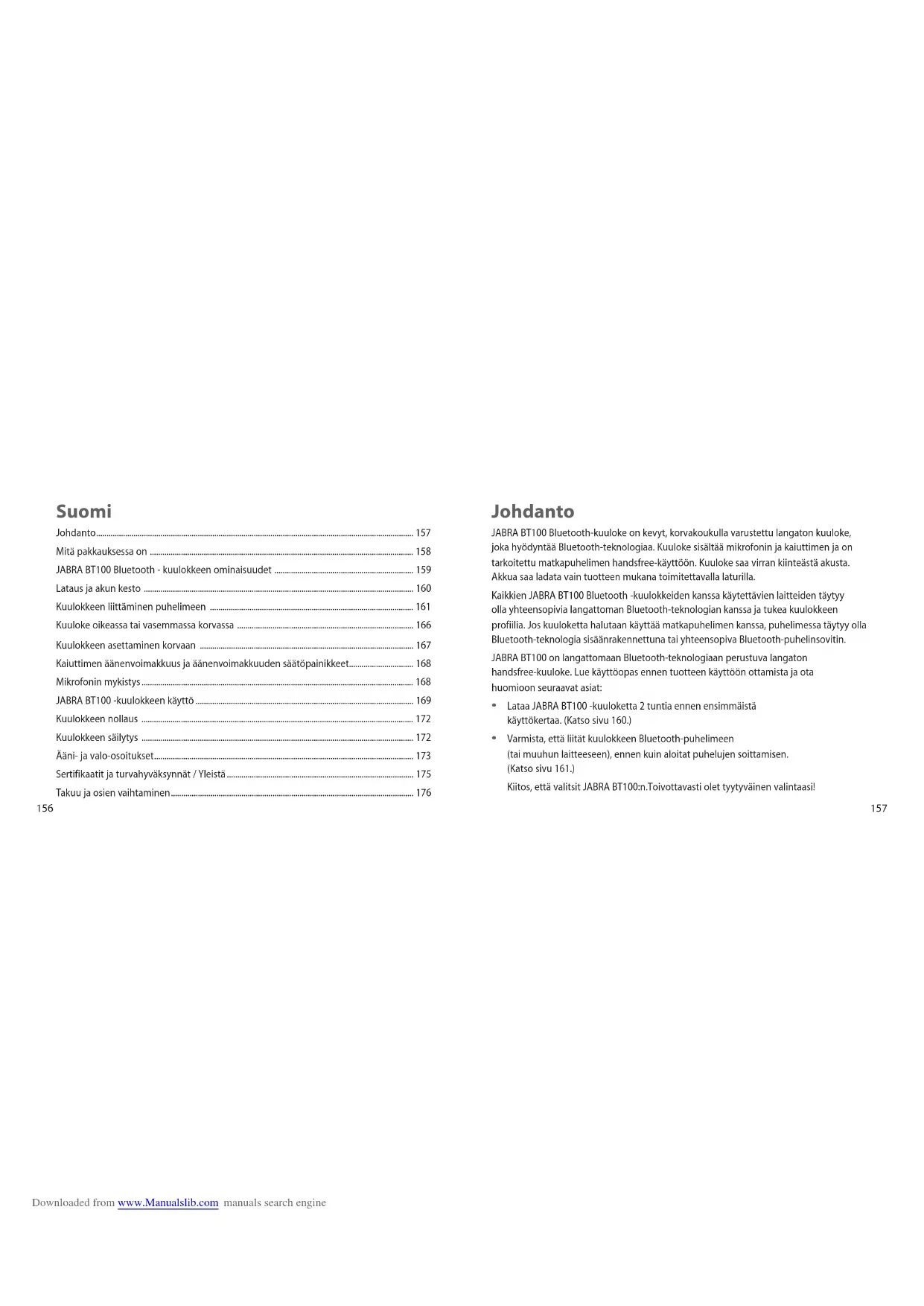

JABRA (GN Netcom) påtager sig intet ansvar for tab eller skader, der opstår under forsendelsen. Alt reparationsarbejde på JABRA-produkter (GN Netcom) af uautoriserede tredjeparter gør garantien ugyldig. Downloaded from www.Manualslib.com manuals search engine157 Johdanto JABRA BT100 Bluetooth-kuuloke on kevyt, korvakoukulla varustettu langaton kuuloke, joka hyödyntää Bluetooth-teknologiaa. Kuuloke sisältää mikrofonin ja kaiuttimen ja on tarkoitettu matkapuhelimen handsfree-käyttöön. Kuuloke saa virran kiinteästä akusta. Akkua saa ladata vain tuotteen mukana toimitettavalla laturilla. Kaikkien JABRA BT100 Bluetooth -kuulokkeiden kanssa käytettävien laitteiden täytyy olla yhteensopivia langattoman Bluetooth-teknologian kanssa ja tukea kuulokkeen profiilia. Jos kuuloketta halutaan käyttää matkapuhelimen kanssa, puhelimessa täytyy olla Bluetooth-teknologia sisäänrakennettuna tai yhteensopiva Bluetooth-puhelinsovitin. JABRA BT100 on langattomaan Bluetooth-teknologiaan perustuva langaton handsfree-kuuloke. Lue käyttöopas ennen tuotteen käyttöön ottamista ja ota huomioon seuraavat asiat:

Lataa JABRA BT100 -kuuloketta 2 tuntia ennen ensimmäistä käyttökertaa. (Katso sivu 160.)

Varmista, että liität kuulokkeen Bluetooth-puhelimeen (tai muuhun laitteeseen), ennen kuin aloitat puhelujen soittamisen. (Katso sivu 161.) Kiitos, että valitsit JABRA BT100:n.Toivottavasti olet tyytyväinen valintaasi!

1. Sininen merkkivalo: osoittaa kuulokkeen

tilan (puhelu käynnissä, valmiustila)

2. Äänenvoimakkuuden säätö: säätää

kaiuttimen äänenvoimakkuutta

3. Monitoimipainike: ohjaa kuulokkeen

4. Kaiutin: vastaanotin puhelukumppanin

äänen toistamista varten

5. Mikrofoni: äänen lähettämistä varten

6. Puomi: sisältää mikrofonin ja kytkee/katkaisee

7. Korvakoukku: miten kuuloketta pidetään

jommassakummassa korvassa (käännä ympäri vasenta/oikeaa korvaa varten)

8. Latausportti: liitin akkulaturia varten

Mitä pakkauksessa on? JABRA BT100 Bluetooth -pakkauksessa on kuuloke- ja latausratkaisu. Pakkauksessa on:

JABRA BT100 Bluetooth -kuuloke

kuulokkeen verkkovirtalaturi

kuulokkeen autolaturi (ei kaikissa pakkauksissa)

JABRA BT100 -käyttöopas. (Käytä vain laitteelle hyväksyttyjä ja sen kanssa yhteensopivia latureita.) Downloaded from www.Manualslib.com manuals search engine161 Täyteen ladatulla akulla on yli 4 tuntia puheaikaa, yli 10 tuntia valmiusaikaa (Bluetooth- datalinkki – ei ääntä), 72 tuntia valmiusaikaa (ei Bluetooth-linkkiä, puomi auki) ja yli 40 päivää säilytysaikaa (puomi suljettu). Alhaisesta varauksesta ilmoittavat merkkiäänet: Kun kuulokkeen kaiuttimesta kuuluu viisi nopeaa, korkeaa ääntä 20 sekunnin välein, kuuloke täytyy ladata uudelleen. Tee vaiheet 1–4 uudelleen. Kuulokkeen liittäminen puhelimeen Bluetooth-liitäntä kuulokkeen ja puhelimen välille muodostetaan parilinkin kautta. Parilinkin avulla puhelin muistaa kuulokkeen tunnuksen, jolloin asetuksia ei tarvitse tehdä myöhemmin uudelleen. Kuuloke voidaan liittää jopa kahdeksaan Bluetooth-laitteeseen. Laitteet tallentuvat kuulokkeen muistissa olevaan liitettyjen laitteiden luetteloon aikajärjestyksessä. Kun kuulokkeeseen yritetään liittää enemmän kuin kahdeksan laitetta, vanhin liitetty laite poistetaan luettelosta. Mikä tahansa kahdeksasta liitetystä laitteesta voi muodostaa parilinkin kuulokkeeseen.

Lataus ja akun kesto Ennen kuin kuuloketta voidaan käyttää, sen itsenäistä akkua täytyy ladata kaksi tuntia. Lataa kuuloke seuraavasti:

1. Laita laturin pistoke pistorasiaan

tai autolaturin pistoke autossa olevaan liittimeen.

2. Kytke verkkovirta- tai autolaturi

kuulokkeen latausporttiin kuulokkeen ollessa oikein päin.

3. Latauksen aikana kuulokkeen

sininen merkkivalo palaa, kunnes lataus on suoritettu.

4. Kun akku on ladattu täyteen,

valo sammuu ja laturin voi irrottaa kuulokkeesta. Downloaded from www.Manualslib.com manuals search engine163 b) Kuulokkeen liittäminen puhelimeen

1. Kun kuulokkeen puomi on suljettu ja kuuloke on lähellä puhelinta (10 metrin säteellä),

siirry konfigurointitilaan edellä kuvatulla tavalla.Liittämisen aikana suositellaan, että kuuloke ja puhelin (tai laite) ovat korkeintaan 1 metrin päässä toisistaan ja että niiden välissä ei ole kiinteitä esineitä.

2. Avaa puomi 3 sekunnin kuluessa. LED jää palamaan ja kuuloke on nyt liittämistilassa 5

minuutin ajan. Suorita “laitteen etsintä” matkapuhelimesta. Tarkempia tietoja laitteen etsinnästä saat puhelimen käyttöohjeesta. Huomaa: yhteyksien muodostaminen saattaa kestää useita sekunteja.

3. Kun puhelimen valikko pyytää salasanaa, syötä salasana 0000, niin puhelin alkaa liittää

kuuloketta puhelimeen (laitetunnus on tallennettu puhelimen muistiin).

4. Puhelimen näyttö ilmoittaa, että liittäminen onnistui, ja myös kuulokkeen merkkivalo

vilkkuu osoituksena asiasta.

5. Jos liittäminen epäonnistui, toista vaiheet 1–4.

Kuuloke muodostaa parilinkin (kun puomi avataan) vain viimeisimpään laitteeseen, johon se on ollut liitettynä. Kun kuulokkeeseen liitetään uusi laite, siitä tulee oletusarvoisesti viimeisin liitetty laite. Jos jokin muu kahdeksasta laitteesta muodostaa tämän jälkeen yhteyden kuulokkeeseen, siitä tulee viimeisin liitetty laite. Auto-Answer

-toiminnot toimivat vain viimeisimmällä laitteella, johon kuuloke on ollut liitettynä. Noudata seuraavia yksinkertaisia ohjeita: a) Konfigurointitila Kuuloke täytyy asettaa konfigurointitilaan, ennen kuin se voidaan liittää toiseen laitteeseen. Konfigurointitilaa käytetään kahden toiminnon suorittamiseen: liittämiseen ja audiotilan valintaan. Konfigurointitilaan siirrytään kuulokkeen puomin ollessa suljettuna pitämällä monitoimipainiketta painettuna, kunnes sininen merkkivalo syttyy ja painikkeen voi vapauttaa. LED jää palamaan. Kuuloke on nyt konfigurointitilassa ja pysyy siinä 3 sekuntia odottamassa käyttäjän toimenpiteitä. Jos mitään toimenpiteitä ei tehdä tänä aikana, kuuloke sammuu. Downloaded from www.Manualslib.com manuals search engine165

4. Avaa puomi ja tarkista, miten merkkivalo välähtää. (Audiotila 1 = yksi välähdys,

audiotila 2 = kaksi välähdystä.)

5. Kuuloke on nyt valmis käytettäväksi valitussa tilassa. Liitä kuuloke sivun 163

ohjeiden mukaisesti.

6. Kun kuulokkeen ja puhelimen liittäminen on onnistunut, voit aloittaa puheluiden

soittamisen ja vastaanottamisen (Katso sivu 169, JABRA BT100-kuulokkeen käyttö).

7. Huomaa: kun kuuloke on kerran liitetty, se kytkeytyy automaattisesti puhelimeen, kun

puomi avataan. (Huomaa: kuulokkeen oletussalasana on 0000.) c) 8 liitettyä laitetta (audiotila 1 / audiotila 2 -käyttö) Kuulokkeeseen voidaan tallentaa 8 eri Bluetooth-laitteen liittämistiedot. Siihen voi siis olla liitettynä 8 Bluetooth-puhelinta tai yksi puhelin ja yksi muu laite. Kuulokkeen käyttäminen audiotilassa 1 kutsuu laitetta, johon kuuloke viimeksi liitettiin audiotilassa 1.Vastaavasti kuulokkeen käyttäminen audiotilassa 2 kutsuu laitetta, johon kuuloke viimeksi liitettiin audiotilassa 2. Vaihda audiotilasta toiseen seuraavien ohjeiden mukaisesti:

1. Kun puomi on suljettu, siirry konfigurointitilaan sivun 162 ohjeiden mukaisesti.

2. Puomi edelleen suljettuna ja merkkivalon palaessa jatkuvasti (osoittamassa

konfigurointitilaa) paina jompaakumpaa äänenvoimakkuuspainiketta.

3. Tarkkaile merkkivaloa (yksi välähdys osoittaa audiotilaa 1, kaksi välähdystä audiotilaa

2, sitten valo sammuu). Downloaded from www.Manualslib.com manuals search engine167 Kuulokkeen asettaminen korvaan Aseta kuuloke paikoilleen seuraavien ohjeiden mukaisesti:

2. Laita korvakoukku auki-

asentoon (90° kulmaan kuulokkeesta).

3. Laita korvakoukku

5. Puomin tulee osoittaa

Kuuloke oikeassa tai vasemmassa korvassa JABRA BT100 Bluetooth -kuuloke on pakkauksessa oikeaan korvaan tarkoitetussa kokoonpanossa. Jos haluat pitää sitä vasemmassa korvassa, noudata seuraavia ohjeita:

2. Laita korvakoukku auki-asentoon.

3. Nosta ja vedä korvakoukun yläosa varovasti

pois yläsaranan tapilta ja vedä se irti.

4. Käännä kuuloke ympäri.

5. Ripusta korvakoukun alaosa alasaranan

tappiin. Nosta ja vedä korvakoukun yläosa yläsaranan tapin päälle.

6. Äänenvoimakkuuden

lisäys/vähennyspainikkeet mukautuvat uuteen asentoon automaattisesti — ylös lisää ja alas vähentää äänenvoimakkuutta.

Downloaded from www.Manualslib.com manuals search engine169 kuuluu äänimerkki 3 sekunnin välein. Kun haluat poistaa mikrofonin mykistyksen ja palata kuulokkeiden normaaliin käyttöön, paina molempia äänenvoimakkuuspainikkeita taas hetken ajan. (Äänimerkkiä ei enää kuulu) JABRA BT100 -kuulokkeen käyttö a) Puhelun soittaminen kuulokkeella JABRA BT100 -kuulokkeen avulla voidaan soittaa puheluita eri tavoilla. (Jokaisessa tapauksessa täytyy varmistaa, että kuuloke ja puhelin on liitetty sivun 161 ohjeiden mukaisesti). Jos matkapuhelin tukee äänikomentoja, voit käyttää tätä ominaisuutta kuulokkeen kanssa. Katso lisätietoja äänikomennoista puhelimen käyttöohjeista. Puhelun soittaminen matkapuhelimesta

1. Aseta kuuloke korvaasi haluamallesi puolelle.

2. Valitse puhelinnumero puhelimen näppäimillä.

3. Lähetä puhelu painamalla puhelimen soittonäppäintä — puhelin

Kaiuttimen äänenvoimakkuus ja äänenvoimakkuuden säätöpainikkeet Lisää kaiuttimen äänen voimakkuutta pitämällä ylempää äänenvoimakkuuden säätöpainiketta painettuna, kunnes äänen voimakkuus on halutulla tasolla.Vähennä kaiuttimen äänenvoimakkuutta pitämällä alempaa äänenvoimakkuuden säätöpainiketta painettuna, kunnes äänen voimakkuus on halutulla tasolla. Äänimerkki ilmaisee, kun joko pienin tai suurin äänenvoimakkuus on saavutettu. Kuulokkeessa on älykäs äänenvoimakkuuden mukautumisohjaus, joten ei ole merkitystä, onko kuuloke vasemmassa vai oikeassa korvassa. Kun kuuloke vaihdetaan oikeasta korvasta vasempaan, ylempi äänenvoimakkuuden säätöpainike lisää aina kaiuttimen äänenvoimakkuutta ja alempi vähentää sitä. Mikrofonin mykistys JABRA BT100:ssa on mykistystoiminto (puhelun pito). Kun haluat asettaa puhelun pitoon (mykistää kuulokkeen mikrofonin), paina äänenvoimakkuuden vähennys- ja lisäyspainikkeita yhtä aikaa. Kun kuulokkeen mikrofoni on mykistetty, kuulokkeesta Downloaded from www.Manualslib.com manuals search engine171 puhelimessa 30 sekuntia samalla, kun käyttäjää kehotetaan siirtämään puhelu takaisin puhelimeen. Jos käyttäjä ei vastaa, puhelu katkaistaan 30 sekunnin kuluttua. d) Puheluun vastaaminen Kun kuuloke on päällä ja liitetty: kuulokkeesta kuuluu soittoääni; vastaa puheluun painamalla kuulokkeen monitoimipainiketta. Kun kuuloke ei ole päällä (puomi suljettu): vastaa puheluun avaamalla kuulokkeen puomi Auto-Answer-asentoon.Laita sitten kuuloke korvaan normaaliin asentoon. e) Puhelun siirto Puhelun siirto kuulokkeesta puhelimeen: käynnistettävä puhelimesta (lisätietoja saat puhelimen käyttöoppaasta). Puhelun siirto puhelimesta kuulokkeeseen:

käynnistä Auto-Transfer-ominaisuus avaamalla puomi tai

jos puomi on jo auki ja puhelu on matkapuhelimessa, paina kuulokkeen monitoimipainiketta.

Puhelun soittaminen äänikomennolla (Puhelimen äänikomentotoiminnon tulee olla päällä ja äänikomentojen tulee olla tallennettu)

1. Aseta kuuloke korvaasi haluamallesi puolelle.

2. Paina kuulokkeen monitoimipainiketta.

3. Ääni kehottaa sinua sanomaan sen henkilön nimen, jolle haluat soittaa (sano nimi

sellaisena, kuin se on syötetty puhelimen yhteystietoihin).

4. Sano yhteystiedon nimi.

5. Puhelin soittaa automaattisesti yhteystiedon numeroon, ja puhelun yksityiskohdat

näkyvät puhelimen näytössä.

6. Kun yhteys on muodostunut, voit puhua vapaasti.

(Katso puhelimen käyttöoppaasta ohjeet äänikomentojen tallentamiseen. Joissakin matkapuhelimissa äänikomennot täytyy aloittaa puhelimesta.) b) Puhelun lopettaminen kuulokkeesta Lopeta puhelu kuuloketta käyttäessäsi painamalla kuulokkeen monitoimipainiketta.Voit lopettaa puhelun myös sulkemalla puomin varren,jos poistat kuulokkeen korvaltasi. c) Bluetooth-yhteyden katkaisu Kuulokkeen ja puhelimen välinen Bluetooth-liitäntä katkaistaan sammuttamalla kuuloke (sulkemalla puomi). Jos puomi suljetaan puhelun aikana, puhelua säilytetään Downloaded from www.Manualslib.com manuals search engine173 Ääni- ja valo-osoitukset Merkkivalokaavio Kuulokkeen tila LED-osoituksen tila Virta katkaistu LED ei pala (ei laturia) Lataus käynnissä LED palaa (laturi kytketty) Lataus suoritettu LED ei pala (laturi kytketty) Konfigurointitila LED palaa (ei laturia), kun puomi on suljettu Liittämistila LED palaa (ei laturia), kun puomi on avattu Liittäminen onnistui 10 nopean välähdyksen sarja Haku, pysäköinti, liittäminen Välähdys tai kaksoisvälähdys 0,1 s päällä, 2,9 s pois päältä (sykäys 3 sekunnin välein) Audioliitäntä (puhelun aikana) Välähdys tai kaksoisvälähdys 0,5 s päällä, 1,5 s pois päältä

Kuulokkeen nollaus Jos puhelin ja kuuloke eivät kommunikoi kunnolla, ne täytyy ehkä nollata. Kuuloke nollataan kytkemällä latauspistoke kuulokkeeseen, kun laturi on kytketty pistorasiaan.Varmista, että LED-merkkivalo syttyy osoittamaan latauksen alkamista, ja irrota sitten latauspistoke.Tällöin kuuloke nollautuu. Kuulokkeen säilytys

1. Säilytä JABRA BT100-kuuloke aina turvallisessa paikassa virta katkaistuna.

2. Vältä kuulokkeen säilyttämistä liian kuumassa tilassa (yli 60 °C), kuten kuumassa

ajoneuvossa tai suorassa auringonpaisteessa. (Säilytys liian kuumassa saattaa heikentää kuulokkeen toimintaa ja lyhentää akun käyttöikää.)

3. Älä altista kuuloketta tai mitään sen osaa sateelle tai muille nesteille.

Downloaded from www.Manualslib.com manuals search engine175 Sertifikaatit ja turvahyväksynnät / Yleistä Tuote on CE-hyväksytty radio- ja telepäätelaitedirektiivin (99/5/EY) ehtojen mukaisesti. GN Netcom vakuuttaa täten,että tuote vastaa direktiivin 1999/5/EY vaatimuksia ja muita ehtoja. Lisätietoja saat osoitteesta http://www.gnnetcom.com. Huomaa, että laite käyttää radiotaajuusalueita, joita ei ole yhtenäistetty EU:n alueella. Tämä tuote on tarkoitettu käytettäväksi EU:n alueella Alankomaissa, Belgiassa, Espanjassa, Irlannissa, Isossa-Britanniassa, Italiassa, Itävallassa, Kreikassa, Luxemburgissa, Portugalissa, Ranskassa, Ruotsissa, Saksassa, Suomessa ja Tanskassa sekä Euroopan vapaakauppaliiton (EFTA) alueella Islannissa, Norjassa ja Sveitsissä. Käyttäjät eivät saa tehdä mitään muutoksia laitteeseen tai muunnella sitä millään tavalla. Muutokset tai muunnokset, joita JABRA (GN Netcom) ei ole erikseen hyväksynyt, mitätöivät käyttäjän oikeuden käyttää laitetta. BLUETOOTH on Bluetooth SIG, Inc:n omistama tavaramerkki.

Ääniosoituskaavio Kuulokkeen tila Ääniosoitus Äänenvoimakkuuden raja Toistuva korkea ääni, kun joko ala- tai yläraja on saavutettu Akun varaustila alhainen Viisi nopeaa, korkeaa ääntä, jotka toistuvat 20 sekunnin välein Kantoalueen ulkopuolella Ei ääniosoitusta, äänenlaadun heikkeneminen varoittaa käyttäjää Saapuva puhelu Soittoääni Liittämisvahvistus Yksi korkea ääni Muodosta audioyhteys 4 äänen sarja, matalasta korkeaan Aloita äänikomennolla soittaminen Yksi matala ääni Äänikomentoa ei tunnistettu Kaksinkertainen korkea/matala ääni Puhelun lopetus / audioliitäntä suljettu 4 äänen sarja, korkeasta matalaan Virta päällä/pois Ei ääntä Downloaded from www.Manualslib.com manuals search engine177176 Takuu ja osien vaihtaminen Akku: JABRA BT100-kuuloke on varustettu akulla. Jos akku on vaihdettava, laite on toimitettava valtuutettuun huoltokeskukseen tai palautettava valmistajalle. Käytä vain laitteen mukana toimitettua akkua. Käytä vain laitteen mukana toimitettua, hyväksyttyä vaihtovirtalaturia. JABRA (GN Netcom) myöntää tälle tuotteelle takuun kaikkien materiaali- ja valmistusvirheiden varalta kahdeksi vuodeksi alkuperäisestä ostopäivästä lukien.Tämän takuun ehdot ja valmistajan vastuut takuuseen liittyen ovat seuraavat:

Takuu koskee vain alkuperäistä ostajaa.

Takuu vaatii kopion ostokuitista tai muun todistuksen ostosta. Ilman ostotodistusta takuu määritellään alkavaksi tuotteeseen merkitystä valmistuspäivästä.

Takuu raukeaa, jos tuotteen sarjanumero, päivämäärämerkintä tai tuotemerkintä on poistettu tai jos valtuuttamaton, ulkopuolinen henkilö on käsitellyt tuotetta väärin, asentanut sen väärin, muunnellut tai korjannut sitä.

JABRAn (GN Netcom) tuotevastuu rajoittuu tuotteen korjaamiseen tai vaihtamiseen yrityksen oman harkinnan mukaan.

JABRA (GN Netcom) -tuotteita mahdollisesti koskeva oletettu takuu rajoittuu kaikkien osien, myös johtojen ja liitinten, osalta kahteen vuoteen ostopäivästä lukien.

Mitkään takuut eivät koske normaalille kulutukselle alttiita kulutusosia, kuten mikrofonin tuulisuojuksia, korvatyynyjä, pintakoristeluja, akkuja ja muita lisävarusteita.

JABRA (GN Netcom) ei ole vastuussa mistään satunnaisista tai välillisistä vahingoista, jotka aiheutuvat JABRA (GN Netcom) -tuotteiden asianmukaisesta tai virheellisestä käytöstä.

Tämä takuu antaa sinulle tietyt oikeudet, ja sinulla saattaa olla muitakin oikeuksia asuinpaikastasi riippuen.

Ellei käyttöoppaassa muuta mainita, käyttäjä ei missään tilanteessa saa yrittää huoltaa, säätää tai korjata tätä laitetta, ovatpa huoltokohteet takuunalaisia tai eivät. Kaikkia tällaisia toimenpiteitä varten tuote on toimitettava ostopaikkaan, tehtaalle tai valtuutettuun huoltopisteeseen.
