KÄYTTÖOHJE StorE Art TOSHIBA

Järestelmävaatimukset 130

Aloitus 130

Kiintolevyn asentaminen 131

Kiintolevyn kytkeminen
tietokoneeseen 132

Kiintolevyn poistaminen käytösta ja irrottaminen vergosta 134

Muita neuvoja 135

Usein kysytyt kysymykset 135

Vianmäritys 137

TOSHIBA-tuki 140

Säännöstenmukaisuustiedot 140

Ilmoitukset 144

Kiitos, etc. valitsit TOSHIBA STORE art -USB-kiintolevyn.

Tämä tuote on suunniteltu ja valmistetty Toshiban korkeiden-Laatustandardien mukaisesti, uusinta tekniikkaa ja käytölliittymää käyttaen. Tuotetla luonnehtivat luokassaan erinomainen suorituskyk, laatu, ammattaito ja ympäristöystävällisyys.

Lue tämä käyttoopas huolellisesti, sillä se sisältaa kiintolevyn asennukseen, käyttoön ja yllapitoon liittyvä tärkeitä tietoja sekä tietoturvaa ja turvallisuutta koskevia neuvoja.

Jos kiintolevy käytätyt y tessavallisesta poikkeavalla tavalla, katso tän oppaan lopuss olevaa Usein kysytkt kysymykset -kohtaa.

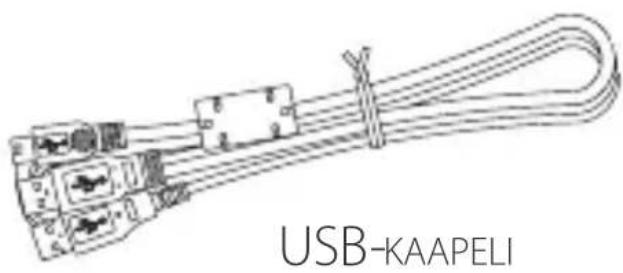

OSIENTARkISTAMINEN

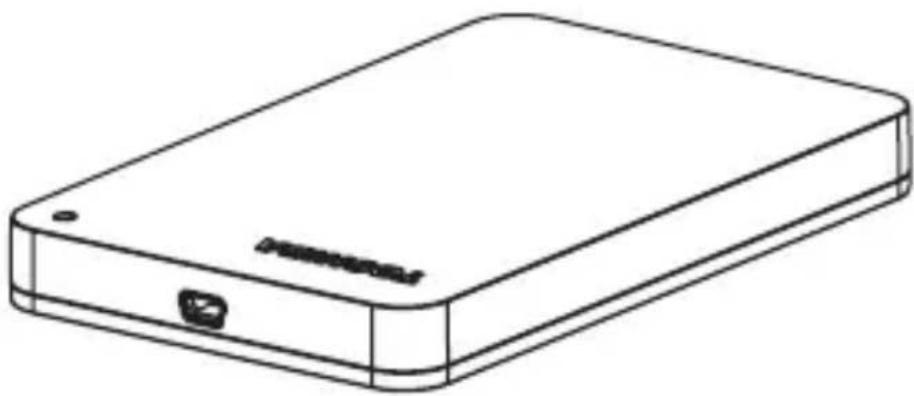

STORE ART 2.5"

PIKA-ALOITUSOPAS

TAKUUTODISTUS

Tämä käyttoopas on ladattu kiintolevylle. Suosittelemme, etta varmuuskopiit käyttooppaan CD-levylle tai paikalliselle kiintolevylle valittomasti kiintolevyn asennuksen jälkeen.

Kiintolevyn toimintahäiriöiden ja vahingoittumisen välttämiseksi on noudatettava seuraavia turvaohjeita.

• Varmuuskopioi kaikki kiintolevllä olevat tiedot, sillä Toshiba ei vastaa tietojen vioittumisesta tai menettämisestä. Toshiba ei korvaa tietojen palauttamiseen liittyvä kustannuksia.

Aalä

• avaa koteloa tai kiintolevyä
• pura kiintolevyä tai sen osia
• aseta{nesteitä kiintolevyn paälle tai sen lähelle, sillä tämä saattaa vahingoittaa kiintolevyä, aiheuttaa henkilövahinkoja tai johtaa sāhköiskuun tai tulipaloon
  kolhaise, pudota tai ravista kiintolevyä
• siirrä kiintolevyä kaytön aikana, sillä tiedot voivat vahingoittua
• käytä muita kuin USB 2.0 -liittimiä
• irrota kaapeleita kaytön aikana. Irrota ensin kiintolevy!
  altista kiintolevyä alle 5 °C:n ja yli 40^ C :n lämpötiloille käytön aikana tai alle -20 °C:n ja yli 60^ C :n lämpötiloille laitteen ollessa sammutettuna
• altista kiintolevyä kosteudelle
• peita kiintolevyä kayton aikana, sillä se saatta yilämmetä

• aseta kiintolevyä kuumien laitteiden lahelle.

• Irrota kiintolevy välittömästi verkosta, jos

• laitteesta tulee savua tai epätavallista Hajua

• laitteeseen on joutunut vettä tai se on kastunut
• laitteeseen on joutunut jokin esine
• johto on vahingoittunut (vaihda se tällöin uuteen).

Jos kiintolevy käytäytyy tavallisesta
poikkeavalla tavalla tai olet epävarma sen
sähköturvallisuudesta, ota valittömästi yhteyttä
TOSHIBAN puhelinpalveluun tai valtuutettuun
jälleenmyyjaän!

järjESTELMävAATIMUKSET

• Windows XP / VISTA
  Vahintaa n 750 MHz: n suoritin
  10 Mt järjestelmän kiintolevtytilaa
  256 Mt järestelmämuistia
• 2 vapaata USB-porttia

ALOITUS

Kiintolevy yhdellä silmäyksellä

Virta- ja Tiedot-merkkivalo (syttyy, kun kiintolevy kaynnistetaan tai tietoja kaytetaan)

USB 2.0 -portti (USB-kaapelin kytkemisen jälkeen kiintolevy käynnistyy ja tietoja voidaan helposti siirtä)

- kIINTOLEvyN ASENTAMINEN

Tietoja käytösta väylästä staatavan virran ja kiintolevyn mukana toimitetun USB-kaapelin avulla:

• Kiintolevy toimii väylästä staatavalla virralla. Sitä eitarvitse kytkeä ulkoiseen virtalähteseen, silläkaikki tarvittava virta saadaan USB-porteista.
• Tavallisesti riittä, että kiintolevy kytketaän yhteen USB-porttiin. Joissakin tapauksissa isantäjärvestelmästä ei kuitenkaan saada tarpeeksı virtaa yhden USB-portin kautta, jolloin kiintolevy on kytkettävä kahteen porttiin laitteen mukana toimitetulla kaapelilla. (Yksityiskohtaisia tietoja kiintolevyn asianmukaisesta kytkennastä on seuraavalla sivulla.)
• Passiivisia USB-keskittimiä tai nappaimistöjen, hiirten ja vastaavien laitteiden kalaisia USB-liittimiä ei voi käyttaa, eikä niitä voi kytkeä kiintolevyyn.
• Varmista, etta liittimet on kytketty oikein.
• Älä koskaan paina kaapeleita niitä kytkettäessä. Tarkista napaisuus ennen kytkemistä!

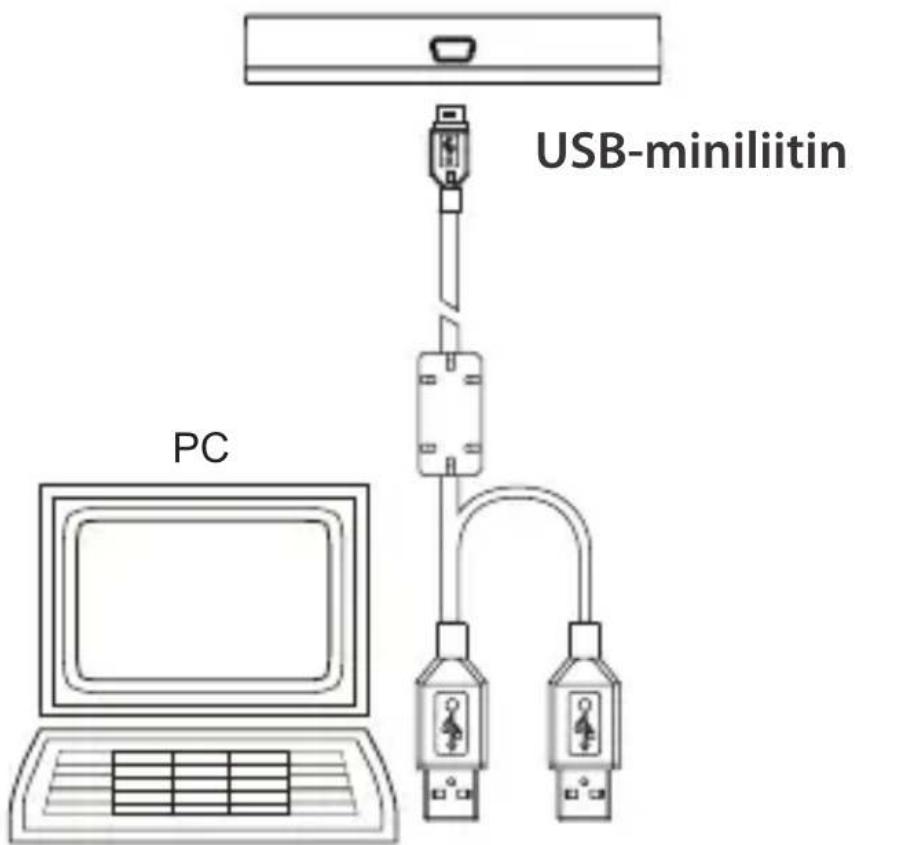

- kIINTOLEvyN kyTkEMINEN TietokONEESEEN

Ensisijainen A-tyypin
USB-liitin (kytke
tietokoneeseen)

Toissijainen A-tyypin
USB-liitin (kytke
tarvittaessa toiseen
USB-porttiin)

1. Kun tietokoneesi on käynnistynyt, kytke ensisijainen A-tyypin USB-liitin isantäjärestelman USB-porttiin tai aktiiviseen USB-keskitttimeen.

Älä vielä kytke toissijaista A-tyypin USB-liitintä.

Sen tarpeellisuus märitellään vaiheen 2 jälkeen.

1. Kytke USB-miniliitin kiintolevyn vastaavaan porttiin.

Täloin

Virta- ja Tiedot-merkkivalo syttyy
kiintolevy käynistyy
- kiintolevy otetaan käyttoën ja uusi kiintolevyn kuvake ilmestyy Oma tietokone -kohtaan.

Jos kiintolevyä ei oteta käyttoön mutaman sekunnin kuluessa, se ei ehkä saa riittävästi virtaa. Vaikka Virta- ja Tiedot-merkkivalo palaa, sinun on käytettävoissijaista A-tyypin liitintä.

Toimi seuraavalla tavalla:

1. Irrota USB-miniliitin kiintolevystä.
2. Kytke toissijainen A-tyypin liitin isantajärjestelmäntai aktiivisen USB-keskittimen vapaaseen USB-porttiin.
3. Kytke USB-miniliitin takaisin kiintolevyn. Kiintolevyn käyttoönonoton pitäisi onnistua mututan sekunnin kuluessa.

- kIINTOLEvyN pOISTAMINEN käyToStä jA IrrOTTAMINEN vErkOSTA

Suosittelemme, etta et irrota kiintolevyä verkosta vain irrottamalla kaapelin, sillä kiintolevylle voidaan vielä kirjoittaa tietoja.

Nämä tiedot menetetaän ja kiintolevy voi fyysisesti vahingoittua!

Voit poistaa kiintolevyn turvallisesti käytösta seuraavalla tavalla:

1. Napsauta Poista laite turvallisesti -kuvaketta. Näytöön tulee tietakoneeseen kytkettyjen ulkoisten laitteiden luettelo.
2. Valitse TOSHIBA-kiintolevy. Muutaman sekunnin näytöön tulee ilmoitus, etta laitteen poistaminen on turvallista.
3. Valitse OK. Nyt voit irrottaa kiintolevyn verkosta.

Kiintolevyn kotelon puhdistaminen

Varmista ennen kiintolevyn puhdistamista, etta se on fyysisesti irrotetty tietokoneesta. Suosittelemme, etta kaytät puhdistuksessa ravallisia tuotteita ja pyyhit pinnalle mahdollisesti jäaneen nesteen.POIS.

MUITA NEUvOjA

Jos haluat suorittaa muita tavalliseen käyttoön liittyviä toimintoja, kuten nimetä kiintolevyn uudelleen, varmuuskopioida tietoja tai hallita tiedostoja, perehdy käyttojärestelmän käyttooppaaseen.

Lisātietoja ylläpitotehtävistä, kuten kiintolevyn eheyttämisesä ja optimoinnista, on myös käytöjarjestelmän käyttooppaassa.

Suosittelemme myös, etta asennat virustorjuntaohjelmiston, jonka avulla voit suojata tietoja virusten tai troijalaisten aiheuttamilta vahingoilta.

USEIN kySyTyt kySyMykSET

K: Onko kiintolevy alustettava asennuksen jälkeen?

V: Ei, sillä kiintolevy on jo alustetu valmistuksen aikana.

K: Tarvitaanko Windows Vista- ja XP-käytöjarjestelmissä USB-ohjaimia?

V: Ei, sillä ne kuuluvat jo käyttojärkestelmaän.

K: Voiko järjestelmän käynnistää kiintolevyltä?

V: Ei, sillä Windows ei tue käynistämista ulkoisilta kiintolevyiltä.

K: Miksi kiintolevy ei tarvitse tuuletinta?

V: Kiintolevyt on suunniteltu siten, etta lampö haihtuu optimaalisesti, joten tuuletinta ei tarvita. Tuloksena on lahes änetön toiminta.
K: Miksi kiintolevyni kapasiteetti on (Windowsin mukaan) pienempi kuin kiintolevyn todellinen ilmoitettu kapasiteetti?
V: Ero johtuu kapasiteetin erilaisista laskentatavoista. Kiintolevyjen valmistajat käyttrvät laskennassa desimaalijärkestelmää, käyttojärkestelmä käyttaa taas binaärijärkestelmää.

Esimerkki desimaalijärjestelmästa:

Esimerkki binaärijärjestelmästa:

1Gt = 1024Mt = 1048576kt =

1073 741 824 tavua.

Tämän vuoksi (desimaalijärjestelmän mukaan)

120 Gt:n kiintolevyn kapasiteetti näyttaa

Windowsissa olevan vain 112 Gt

(binaarjärestelmän mukaan).

K: Voiko käytöjärvestelmän kopioida kiintolevyn avulla yhdestä tietokoneesta toiseen?

V: Ei, sinun on noudatettava asennuksessa käytöjarjestelmän toimittajan ohjeita.
Yksinkertainen kopointi ei toimi.
K: Tarjoaako Toshiba tietojen palautuspalveluita?
V: Ei, Toshiba ei tarjoa tietojen palautuspalveluita.

vIANMaärITyS

Tietokone ei tunnista kiintolevyä ollenkaan.

• Varmista, että kaikki kaapelit on liitetty tukevasti.
  Tarkista, ratkeaako ongelma, jos kytket toisen USB- liittimen. Katso kohtaa Kiintolevyn asentaminen.
• Jos kiintolevy on kytketty USB-keskitttimeen, varmista, etcä sillä on omä virtälähnde.
• Jos käytät lisävarusteena hankittua korttia, tarkista sen toimivuus ja päävitä sen ohjelmisto tai laiteohjelmisto. Jos käytät Windows XP:tä, varmista, etta olet asentanut vähintään Service Pack 1:n.

Onko vaarallista, jos kiintolevy tuntuu lämpimälta kaytön aikana?

V: Lämpeneminen on normalia, joten se ei ole vaarallista.

Kiintolevy antaa seuraavan virheilmoituksen: Laite ei käynnisty. Koodi (10).

V: Kaksi mahdollista syytä: virransaantiin liittyvä ongelma ja liitännät on tarkistettava tai kiintolevyssä on ilmennyt toimintahäiriö ja se on huollettava.

Ennecti kintolevy My Computer -ikkunassa (Oma tietokone), mutta se nakyy Device Managerissa (Laitehallinta).

V: Toimi seuraavalla tavalla:

1. Napsauta hiiren kakospainikkeella My Computer -kuvaketta (Oma tietokone).

2. Valitse ponnahdusikkunasta Manage (Hallitse).

3. Valitse Disk Management (Levynhallinta).
   Näet käytettävissä olevien tallennuslaitteiden luettelon.
4. Tarkista, onko kiintolevyäsi luettelossa.
5. Napsauta hiiren kakkospainikkeella oikealla olevaa ruutua ja valitse ponnahdusvalikosta Delete Partition (Poista osio).
6. Napsauta hiiren kakkospainikkeella ruutua ja valitse ponnahdusvalikosta Create New Partition (Luo uusi osio).
7. Valitse sen jälkeen Partition Wizard (Ohjattu osion luominen) -ikkunasta Primary Partition (Ensisijainen osio). Valitse Next (Seuraava).
8. Næt asematunnuksen, jonka voit vaihtaa. Valitse Next (Seuraava).
9. Vahvista, etta haluat alustaa kiintolevyn.

Kun yritän alustaa kiintolevyn, saan virheilmoituksen Alustamista ei voi suorittaa loppuun.

V: Syynä voi olla se, etta yrität alustaa kiintolevyn
FAT-tiedostojärjestelmässä.
Yritä käyttaa NTFS-tiedostojärjestelmäa.
Ongelman pitäisi ratketa.

Kiintolevy toimii alle 480 Mbps:n nopeudella (USB 2.0 -märitys).

V: Varmista, että käytät USB 2.0 -porttia etkä vanhaa V1.1-standardia.

Muun muassa käytettävissä olevat suorittimen resurssit ja muut samanaikaisesti kytkettyänä olevat USB-laitteet voivat aiheuttaa sen, että kiintolevy toimii ihanteellista 480 Mbps:n nopeutta hitaammin.

TOSHIBA-TUkl

Tarvitsenko apua?

Uusimmat ohjainpäävitykset, käyttoohjeet ja usein kysytyt kysymykset lötyvat

TOSHIBA-tuen sivustosta osoitteesta computers.toshiba.eu/options-support.

Osoitteesta computers.toshiba.eu/options-warranty lóydät TOSHIBAN puhelinpalvelun numeroit.

SääNNöSTENMUkAISUUSTIEdOT

CE-merkinta

C E

Tällä tuotteella on CE-merkintä asianmukaisten EU-direktiivien mukaisesti. CE-merkinnastā vastaa Toshiba Europe GmbH, Hammfelddamm 8, 41460 Neuss, Saksa. Virallinen vaatimustenmukaisuusvakuutus on luettavissa osoitteessa http://epps.toshiba-tec.com.

Työmpäristö

Tämän tuotteen sähkömagneettinen yhteensopivuus (EMC) on tarkistetu kotitalouksien, toimistojen ja kevyen teollisuuden tuoteluokassa. Tuote täyttaa tämän luokan EMC-vaatimukset. Toshiba ei oletarkistanut tuotetta muissa tuoteluokissa. Tuotteen käytto muissa työmpäristöissä saattaa olla kiellettyä tai sitä ei suositella. Muissa kuin EMC-tarkistetuissa

työmpäristöissä tuotteen käytöllä voi olla seuraavat seuraukset: muut lahistöllä olevat tuotteet voivat saada Häiriöitä tai ne voivat saada toimintahäirön, joka saattaa johtaa tietojen menettämiseen tai niiden vahingoittumiseen. Seuraavassa luetellaan esimerkkejä työmpäristöista, joissa tämän tuotteen käytöä ei ole tarkistetty, sekä annetaan vinkkejä tätä koskien.

Teollisuusympärisöt (esim. ympärisöt, joissakäytetään 380 V kolmivaiheista verkkojännitetta).

Tämä tuote saattaa hairiintyä voimakkaista sähkömagneettisista kentistä johtuen, erityisesti isojen koneiden tai virtalähteiden laheisyydessä.

Läaketieteelliset ympäristöt. Toshiba ei oletarkistanut, vastaako tämä tuote laakinnällisista laitteista annetun direktiivin vaatimuksia. Siksi tatatuotetta ei saa käyttaa laaketieteellisiin tarkoituksiinennen asian tarkistamista. Tuotetta voi kuitenkin käyttaa ravallisessa toimistotyössä myös sairaaloissa, kunhan sairalaan johto asian hyväksyy.

Tata tuotetta ei ole hyväksytty läkinnällisista laitteista annetun direktiivin 93/42/ETY mukaiseksi läkinnälliseksi laitteeks.

Autoympäristöt. Tarkista, onko käytettvänkulkuneuvon käyttooppaissa tämän tuotteen (tai tuoteluokan) käyttoä koskevia ohjeita.

Lentokoneymparistot. Noudata lentohenkilokunnan laitteen käyttoa rajoittavia neuvoja.

Muut ympäristöt, jotka eivät liity EMC:hen.

Käyttoulkona. Tämä tuote on tyypillinen koti- ja toimistotuote, joten sitä ei ole suojattu iskUILta tai kosteudelta.

Rajahdetyö. Tuotteen käytto rajahdetyömpäristöissä ei ole sallittua.

Seuraavat tiedot koskevat vain EU-maita:

REACH-vaatimusten tayttäminen

Euroopan unionin (EU) uusi REACH-kemikaaliasus (lyhenne sanoista Registration, Evaluation, Authorization and Restriction of Chemicals) tuli voimaan 1.6.2007.

Toshiba tatsächkaikki REACH-vaatimukset ja sitoutuu antamaan asiakailleen tietoja tuotteissaan käytettävistä kemikaaleista REACH-märäysten mukaisesti.

Sivustossa www.toshiba-europe.com/computers/info/reach on tietoja kandidaattiluettelon sisaltamistatuotteissamme käytettävista aineista saadöksen (EU) 1907/2006 (REACH) artiklan 59(1) mukaisesti, jos pitoisuus ylittä 0,1 painopresenttia.

Tuotteiden havittäminen

Ylivedetty roskakorin symboli osoittaa,
etta tuotteet on kerattava ja havitettavamuusta talousjatteesta erillaan.

Musta palkki osoittaa, etta tuote on tullut markkinoille 13.8.2005 jälkeen.

Osallistumalla tuotteiden erilliseen keräykseen myötävaikutat tuotteiden asianmukaiseen havittämiseen ja autat välttämän luonnolle ja terveydelle aiheutuvat Haitat.

Lisātietoja oman maasi keräys- ja
kierrätysohjelmista saat sivustostamme
(http://eu computers.toshiba-europe.com)
tai ottamalla yhteyttä paikallisiin viranomaisiint
tai likkeeseen, josta tuote on ostetu.

ILMOITUKSET

© 2009 TOSHIBA Europe GmbH. Kaikki oikeudet pidatetaan.

TOSHIBA pidättä oikeuden teknisin muutoksiin. TOSHIBA ei ole vastuussa vahingoista, jotka johtuvat suoraan tai epäsurasti tämän tuotteen, sen käytöohjeiden tai muiden ohjeiden välisistä eroista, virheistä tai poistoista.

Toshiban nimi ja logot ovat Toshiban reckisteröityjä tavaramerkkejä. Muut tassä asiakirjassa mainitut tai esiintyvät tavaramerkit ovat omistajiensa omaisuutta. Virheistä tai poistoista ei vastata.

StoreArt2.5-UM-V2/0209
