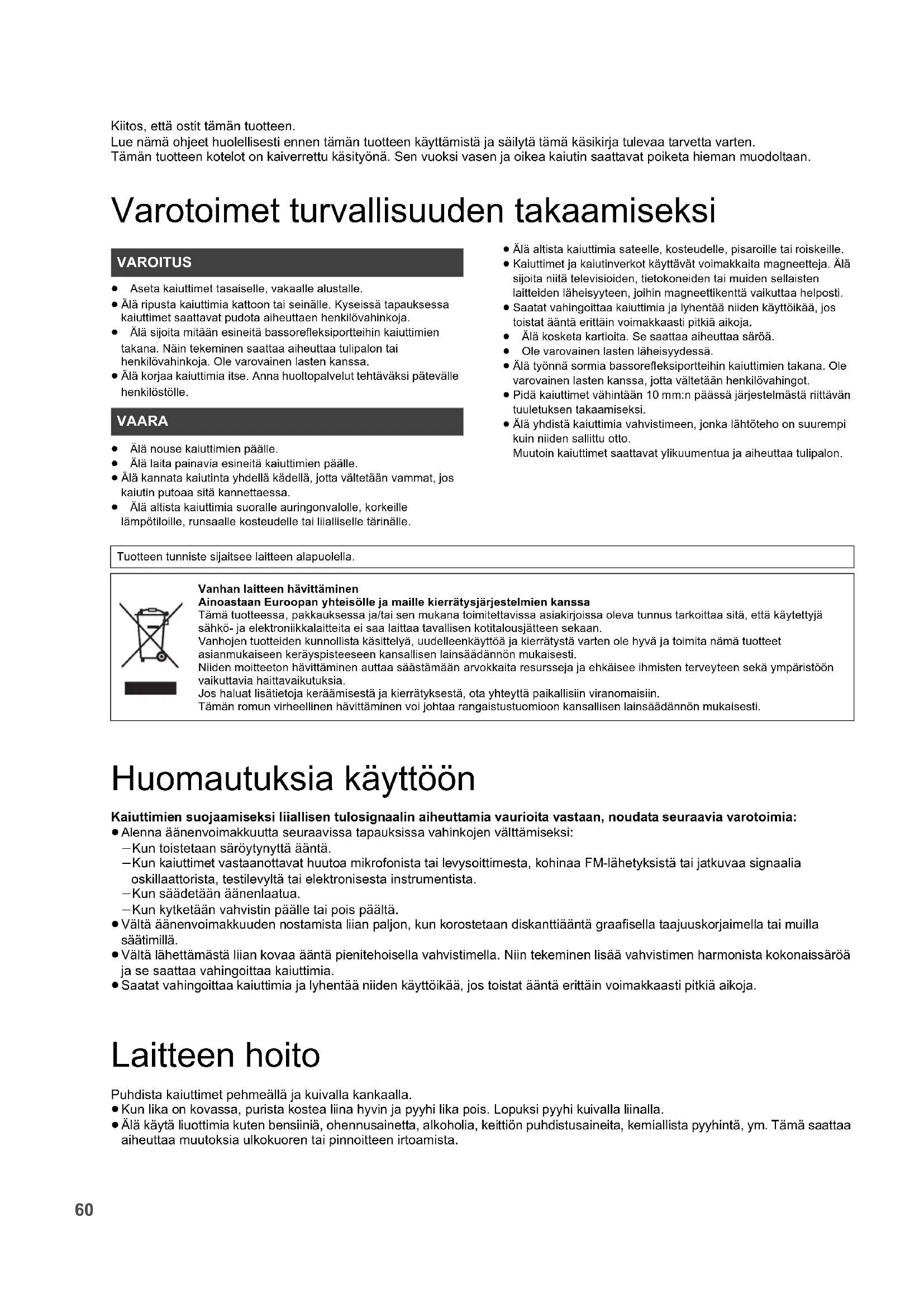

Variationsvidd för luftfuktighet vid drift 20 % till 80 % RH (ingen kondensbildning) Högtalarenhet Högtalare (framifrån) Magneter Kontrollera riktningen, [Upper]. Högtalarskydd (bakre) Magneter RÄTT FEL SB-C700-SQT0648_PPCEBEGGN_mst.book 59 ページ ２０１５年６月１６日　火曜日　午後３時３５分60 Kiitos, että ostit tämän tuotteen. Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten. Tämän tuotteen kotelot on kaiverrettu käsityönä. Sen vuoksi vasen ja oikea kaiutin saattavat poiketa hieman muodoltaan. Varotoimet turvallisuuden takaamiseksi ≥ Aseta kaiuttimet tasaiselle, vakaalle alustalle. ≥ Älä ripusta kaiuttimia kattoon tai seinälle. Kyseissä tapauksessa kaiuttimet saattavat pudota aiheuttaen henkilövahinkoja. ≥ Älä sijoita mitään esineitä bassorefleksiportteihin kaiuttimien takana. Näin tekeminen saattaa aiheuttaa tulipalon tai henkilövahinkoja. Ole varovainen lasten kanssa. ≥ Älä korjaa kaiuttimia itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle. ≥ Älä nouse kaiuttimien päälle. ≥ Älä laita painavia esineitä kaiuttimien päälle. ≥ Älä kannata kaiutinta yhdellä kädellä, jotta vältetään vammat, jos kaiutin putoaa sitä kannettaessa. ≥ Älä altista kaiuttimia suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai liialliselle tärinälle. ≥ Älä altista kaiuttimia sateelle, kosteudelle, pisaroille tai roiskeille. ≥ Kaiuttimet ja kaiutinverkot käyttävät voimakkaita magneetteja. Älä sijoita niitä televisioiden, tietokoneiden tai muiden sellaisten laitteiden läheisyyteen, joihin magneettikenttä vaikuttaa helposti. ≥ Saatat vahingoittaa kaiuttimia ja lyhentää niiden käyttöikää, jos toistat ääntä erittäin voimakkaasti pitkiä aikoja. ≥ Älä kosketa kartioita. Se saattaa aiheuttaa säröä. ≥ Ole varovainen lasten läheisyydessä. ≥ Älä työnnä sormia bassorefleksiportteihin kaiuttimien takana. Ole varovainen lasten kanssa, jotta vältetään henkilövahingot. ≥ Pidä kaiuttimet vähintään 10 mm:n päässä järjestelmästä riittävän tuuletuksen takaamiseksi. ≥ Älä yhdistä kaiuttimia vahvistimeen, jonka lähtöteho on suurempi kuin niiden sallittu otto. Muutoin kaiuttimet saattavat ylikuumentua ja aiheuttaa tulipalon. Huomautuksia käyttöön Kaiuttimien suojaamiseksi liiallisen tulosignaalin aiheuttamia vaurioita vastaan, noudata seuraavia varotoimia: ≥Alenna äänenvoimakkuutta seuraavissa tapauksissa vahinkojen välttämiseksi: jKun toistetaan säröytynyttä ääntä. jKun kaiuttimet vastaanottavat huutoa mikrofonista tai levysoittimesta, kohinaa FM-lähetyksistä tai jatkuvaa signaalia oskillaattorista, testilevyltä tai elektronisesta instrumentista. jKun säädetään äänenlaatua. jKun kytketään vahvistin päälle tai pois päältä. ≥Vältä äänenvoimakkuuden nostamista liian paljon, kun korostetaan diskanttiääntä graafisella taajuuskorjaimella tai muilla säätimillä. ≥Vältä lähettämästä liian kovaa ääntä pienitehoisella vahvistimella. Niin tekeminen lisää vahvistimen harmonista kokonaissäröä ja se saattaa vahingoittaa kaiuttimia. ≥Saatat vahingoittaa kaiuttimia ja lyhentää niiden käyttöikää, jos toistat ääntä erittäin voimakkaasti pitkiä aikoja. Laitteen hoito Puhdista kaiuttimet pehmeällä ja kuivalla kankaalla. ≥Kun lika on kovassa, purista kostea liina hyvin ja pyyhi lika pois. Lopuksi pyyhi kuivalla liinalla. ≥Älä käytä liuottimia kuten bensiiniä, ohennusainetta, alkoholia, keittiön puhdistusaineita, kemiallista pyyhintä, ym. Tämä saattaa aiheuttaa muutoksia ulkokuoren tai pinnoitteen irtoamista. VAROITUS VAARA Tuotteen tunniste sijaitsee laitteen alapuolella. Vanhan laitteen hävittäminen Ainoastaan Euroopan yhteisölle ja maille kierrätysjärjestelmien kanssa Tämä tuotteessa, pakkauksessa ja/tai sen mukana toimitettavissa asiakirjoissa oleva tunnus tarkoittaa sitä, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa laittaa tavallisen kotitalousjätteen sekaan. Vanhojen tuotteiden kunnollista käsittelyä, uudelleenkäyttöä ja kierrätystä varten ole hyvä ja toimita nämä tuotteet asianmukaiseen keräyspisteeseen kansallisen lainsäädännön mukaisesti. Niiden moitteeton hävittäminen auttaa säästämään arvokkaita resursseja ja ehkäisee ihmisten terveyteen sekä ympäristöön vaikuttavia haittavaikutuksia. Jos haluat lisätietoja keräämisestä ja kierrätyksestä, ota yhteyttä paikallisiin viranomaisiin. Tämän romun virheellinen hävittäminen voi johtaa rangaistustuomioon kansallisen lainsäädännön mukaisesti. SB-C700-SQT0648_PPCEBEGGN_mst.book 60 ページ ２０１５年６月１６日　火曜日　午後３時３５分61 Suomi Sisällysluettelo Varusteet

• ≥ Tuotenumerot näissä käyttöohjeissa ovat kesäkuun 2015 mukaiset. Niihin voi tulla muutoksia. Tietoja tästä laitteesta ∫ Kaiuttimen osien nimet ja ominaisuudet ∫ Suositellut laitteet Suosittelemme käyttämään Technicsin laitteita (lisävaruste) paremman äänenlaadun takaamiseksi.Varotoimet turvallisuuden takaamiseksi p. 60
• Huomautuksia käyttöön p. 60
• Laitteen hoito p. 60
• Varusteet p. 61
• Tietoja tästä laitteesta p. 61
• Asennus p. 62
• Liitännät p. 63
• Kaiutinverkkojen kiinnittäminen p. 65
• Tekniset tiedot Tietoja kuvauksista näissä käyttöohjeissa≥Näytettävät kuvat voivat poiketa käytettävästä laitteesta.≥Tämän laitteen kuvissa näissä käyttöohjeissa on malli SB-C700-W.∏ 2 x kaiutinverkkoa∏ 2 x kaiutinjohdot(Käytön tarkistuksia varten, p. 65

Litteä koaksiaalinen 2-teinen kaiutinyksikkö*

Hiljattain kehitetyt litteät koaksiaaliset kaksisuuntaiset kaiutinyksiköt (bassokaiutin ja diskanttikaiutin) toteuttavat pisteäänilähteen. Technicsin alkuperäinen litteä bassokaiutinkartio tarjoaa pehmeät suuntautuvat ominaisuudet koko taajuusalueella ilman huippuja ja kuoppia, saavuttaen ylivoimaisen äänen paikannuksen ja laajan ääniasteikon. *1 Koska litteä kartio on kudottu hiilikuidusta, sen litteä paneelikomponentti sisältää hienon vohvelikuvioinnin. Huomaa, että tämä ei vaikuta kaiuttimien toimintakykyyn tai muihin ominaisuuksiin.

Kupumainen diskanttikaiutin voi toistaa taajuuksia jopa arvoon 100 kHz Kevytalumiinikartio sallii äänen toiston erittäin laajalla taajuusalueella, joka laajenee jopa arvoon 100 kHz. Tuloksena on äänisignaalien uskollinen toisto kaikki vivahteet muuttumattomina.

Erittäin jäykkä kuori muodostaa kotelon Suunniteltu poistamaan häiritsevää tärinää, taipumista, heijastumista ja seisovia aaltoja, kotelo sallii luotettavan ja rikkaan äänitunnelman toistamisen.Tuotteen nimi MallinumeroVerkkosoitin ST-C700CD-soitinSL-C700Integroitu stereovahvistin SU-C700

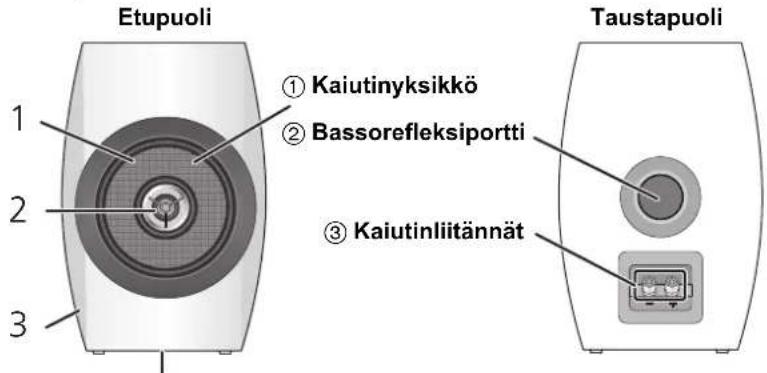

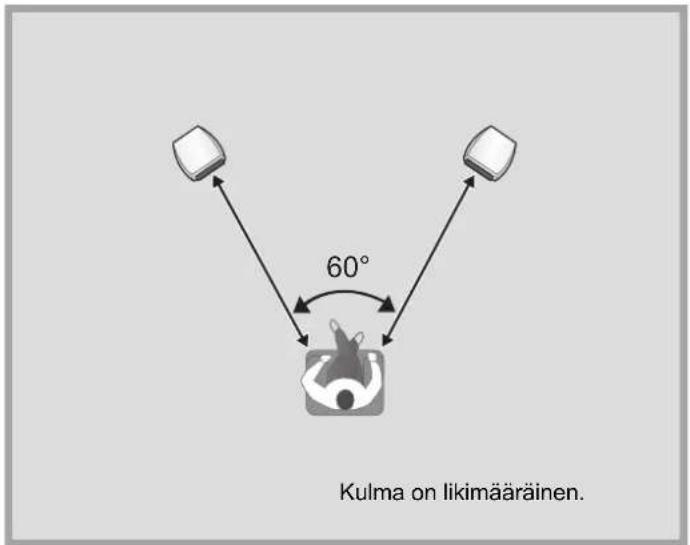

Etupuoli Taustapuoli1 Kaiutinyksikkö2 Bassorefleksiportti3 Kaiutinliitännät4 Tuotteen Tunniste ≥ Mallinumero sijaitsee tuotteen tunnisteessa tämän laitteen pohjassa. SB-C700-SQT0648_PPCEBEGGN_mst.book 61 ページ ２０１５年６月１６日　火曜日　午後３時３５分62 Asennus ≥Sijoita kaiuttimet suunnilleen samalle etäisyydelle kuuntelupaikasta. ≥Kaiuttimet lähettävät bassoäänen bassorefleksiportista takana ja edessä. Asenna kaiuttimet vähintään 5 cm etäisyydelle seinistä, jotta ne eivät peitä takana olevia bassorefleksiportteja. ≥Kun kaiuttimet sijoitetaan jalustalle, varmista asennusalan ammattilaisen kanssa, että kaiuttimet suojataan putoamiselta esim. maanjäristyksen varalta. ≥Pidä vahvistin tai mikä tahansa muu laite ja kaiuttimet vähintään 1 cm etäisyydellä toisistaan. ∫ Optimaalista asentoa varten Bassoäänien laatu ja äänenvoimakkuus, äänen paikannusominaisuus, äänitunnelma ja muut äänenlaatua määrittävät tekijät vaihtelevat tämän laitteen asennuspaikan, kuunteluasennon, tilan olosuhteiden ja muiden tekijöiden mukaan. Katso alla olevia tietoja, kun asennat kaiuttimet. Asennuspaikan määrittäminen. ≥Aseta kaiuttimet tasaiselle, vakaalle alustalle. ≥Vasemman ja oikean kaiuttimen välisen äänenlaatueron minimoimiseksi, asenna ne siten, että niiden ympärillä olevat akustiset olosuhteet (äänen heijastuminen ja imeytyminen) ovat samanlaiset. ≥Kaiuttimien sijoituspaikasta riippuen kaiuttimen johdot eivät mahdollisesti ole riittävän pitkät. Kyseisessä tapauksessa käytä haluttuja riittävän pitkiä johtoja korkealaatuisen äänen toimittamiseksi. Etäisyyksien säätäminen kaiuttimien takaosan ja seinän välillä Jos asennat kaiuttimet lähelle seinää tai kulmaa, bassoääni on voimakkaampi. Jos kaiuttimet ovat kuitenkin liian lähellä sitä, äänen paikannusominaisuus ja äänitunnelma voivat heikentyä. Jos tapahtuu näin, säädä kaiuttimien ja etuseinän välistä etäisyyttä siten, että se on välillä 30 cm - 60 cm. (Huomaa, että kaiuttimien ja sivuseinien välisen etäisyyden olisi oltava suurempi kuin 60 cm.) 60° esim. Kulma on likimääräinen. SB-C700-SQT0648_PPCEBEGGN_mst.book 62 ページ ２０１５年６月１６日　火曜日　午後３時３５分63 Suomi Liitännät

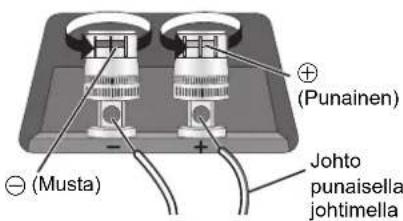

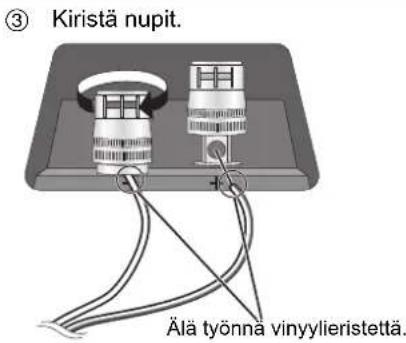

≥ Älä sijoita kaiuttimia etupuoli alaspäin. Niin tekemällä voidaan vahingoittaa kaiuttimia. ≥ Varo laittamasta ristiin (oikosulku) tai kääntämästä kaiuttimien johtojen napaisuutta, koska se voi vahingoittaa vahvistinta. ≥ Tarkista (toimitettujen) kaiuttimen johtojen värit liittääksesi vasen ja oikea kaiutin oikein. Väärä liitäntä voi vahingoittaa kaiuttimia. Kaiuttimen johtojen liittäminen ≥Säilytä liittimien nupit ja suojukset lasten ulottumattomissa nielaisemisen estämiseksi. 1 Kierrä eristyspeitettä kaiuttimen johtojen päissä niiden vetämiseksi ulos. 2 Käännä nuppeja niiden löystyttämiseksi ja työnnä johtimet aukkoihin. 3 Kiristä nupit. - (Musta)

(Punainen) Johto punaisella johtimella Älä työnnä vinyylieristettä. Kaiutin (taustapuoli) ÄLÄ SB-C700-SQT0648_PPCEBEGGN_mst.book 63 ページ ２０１５年６月１６日　火曜日　午後３時３５分64 ≥Ennen liitäntää sammuta vahvistin ja irrota sen virtajohto. ≥Jos haluat lisätietoja, katso vahvistimen käyttöohjeita.

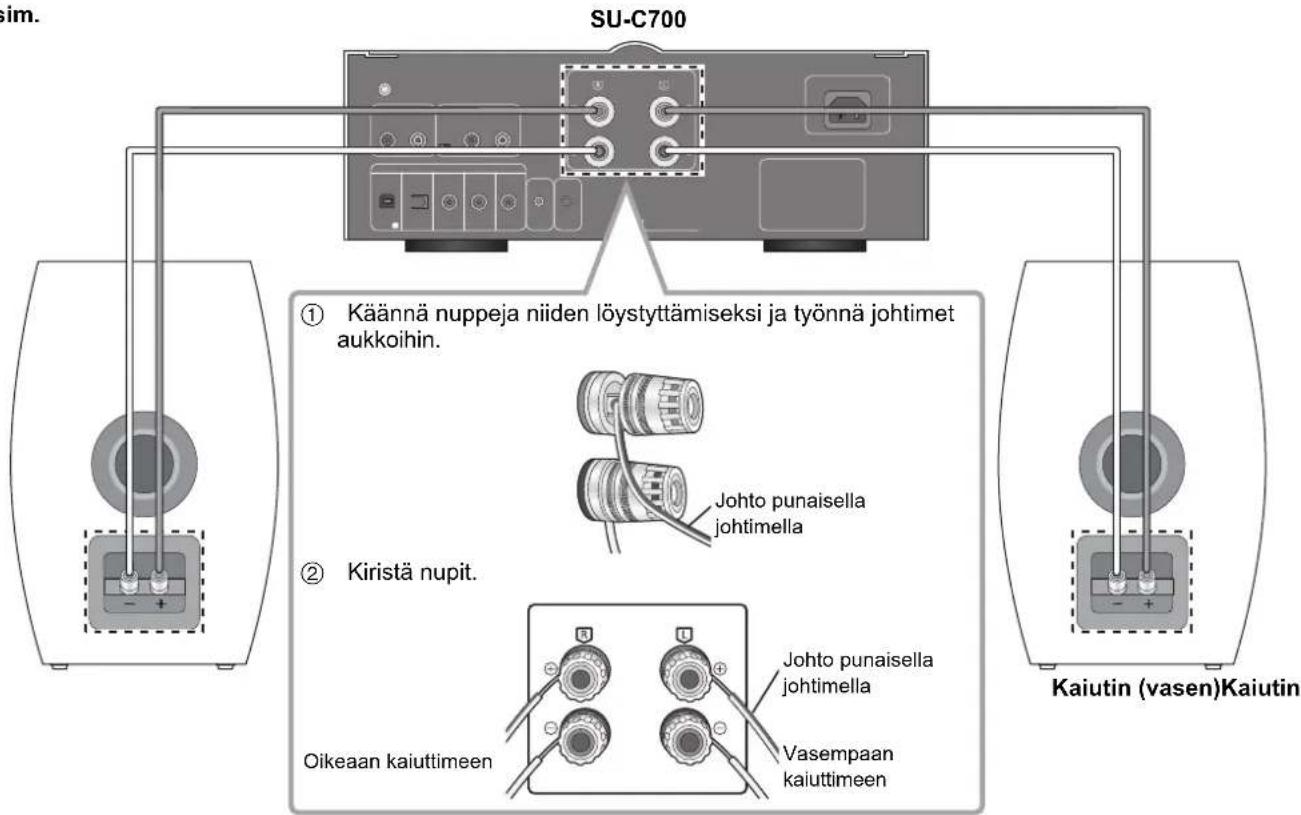

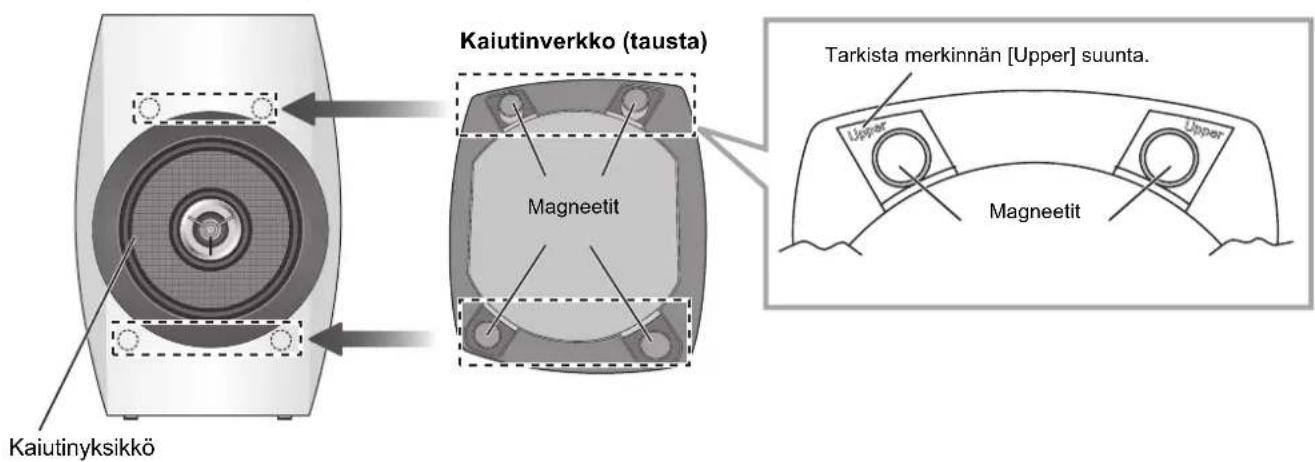

≥ Älä liikuta kaiutinta, kun kaiuttimen johtoja liitetään. Tämä saattaa aiheuttaa sähköiskun. ≥ Kun liitännät on suoritettu loppuun, vedä kaiuttimen johtoja hieman tarkistaaksesi, että ne on liitetty kunnolla. ≥ Johdota liitäntöjen napaisuus (+/-) oikein. Mikäli ei tehdä näin, se saattaa aiheuttaa negatiivisia stereovaikutuksia tai toimintahäiriöitä. Vahvistimeen liittäminen SU-C700 Kaiutin (vasen)Kaiutin (oikea) esim. 1 Käännä nuppeja niiden löystyttämiseksi ja työnnä johtimet aukkoihin. 2 Kiristä nupit. Johto punaisella johtimella Vasempaan kaiuttimeen Johto punaisella johtimella Oikeaan kaiuttimeen SB-C700-SQT0648_PPCEBEGGN_mst.book 64 ページ ２０１５年６月１６日　火曜日　午後３時３５分65 Suomi Kaiutinverkkojen kiinnittäminen Kaiuttimen mukana toimitetaan kaiutinverkot, jotka suojaavat kaiutinyksikköjä pölyltä. Käytä magneetteja kaiutinverkkojen kiinnittämiseksi kaiuttimiin. ≥Kiinnitä kukin kaiutinverkko siten, että sen taustan ylempi, merkinnällä [Upper] osoitettu osa kiinnitetään kaiuttimen ylempään osaan. ≥Ohjemerkinnät kiinnitetään kunkin kaiutinverkon ylempään osaan. Poista ne ennen käyttöä.

≥Voit nauttia paremmasta äänenlaadusta poistamalla kaiutinverkot ennen toistoa. Tekniset tiedot

≥ Tekniset tiedot voivat muuttua ilman eri ilmoitusta. ≥ Paino ja mitat ovat likimääräisiä. ≥Kiinnitä kaiutinverkot siten, että ne peittävät kokonaan kaiutinyksiköt. ≥Kaiutinverkkojen kiinnittäminen ylösalaisin saattaa aiheuttaa äänenlaadun heikkenemistä. Tyyppi Koaksiaalinen 2 -teinen 2 kaiuttimien bassorefleksi Kaiutinyksikkö Bassokaiutin 16 cm litteä tyyppik1 Diskanttikaiutin 1,9 cm kupumainenk1 Impedanssi 4 ≠ Tuloteho (IEC) 100 W (MAX) 50 W (RATED) Äänenpainetaso 85 dB (2,83 V/m) 82 dB (W/m) Taajuusalue 40 Hz - 100 kHz (-16 dB) 45 Hz - 80 kHz (-10 dB) Jakotaajuus 2,5 kHz Mitat (LkKkS) 220 mmk336 mmk286 mm (sisältää verkon 8 mm ja takaliittimen nupin 5 mm) Paino Noin 8,5 kg Käyttölämpötila-alue 0
