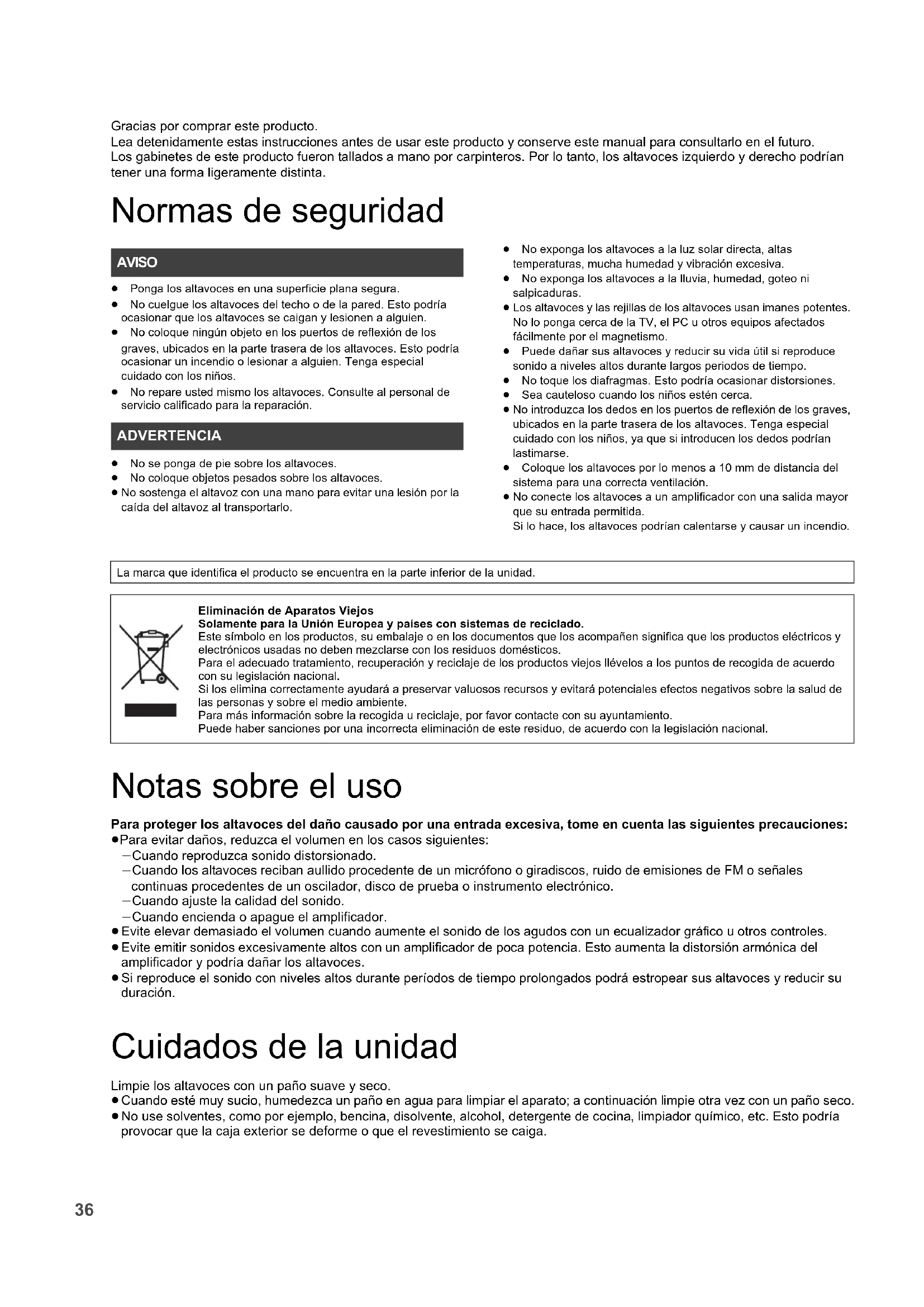

SB-C700-SQT0648_PPCEBEGGN_mst.book 35 ページ ２０１５年６月１６日　火曜日　午後３時３５分36 Gracias por comprar este producto. Lea detenidamente estas instrucciones antes de usar este producto y conserve este manual para consultarlo en el futuro. Los gabinetes de este producto fueron tallados a mano por carpinteros. Por lo tanto, los altavoces izquierdo y derecho podrían tener una forma ligeramente distinta. Normas de seguridad ≥ Ponga los altavoces en una superficie plana segura. ≥ No cuelgue los altavoces del techo o de la pared. Esto podría ocasionar que los altavoces se caigan y lesionen a alguien. ≥ No coloque ningún objeto en los puertos de reflexión de los graves, ubicados en la parte trasera de los altavoces. Esto podría ocasionar un incendio o lesionar a alguien. Tenga especial cuidado con los niños. ≥ No repare usted mismo los altavoces. Consulte al personal de servicio calificado para la reparación. ≥ No se ponga de pie sobre los altavoces. ≥ No coloque objetos pesados sobre los altavoces. ≥ No sostenga el altavoz con una mano para evitar una lesión por la caída del altavoz al transportarlo. ≥ No exponga los altavoces a la luz solar directa, altas temperaturas, mucha humedad y vibración excesiva. ≥ No exponga los altavoces a la lluvia, humedad, goteo ni salpicaduras. ≥ Los altavoces y las rejillas de los altavoces usan imanes potentes. No lo ponga cerca de la TV, el PC u otros equipos afectados fácilmente por el magnetismo. ≥ Puede dañar sus altavoces y reducir su vida útil si reproduce sonido a niveles altos durante largos periodos de tiempo. ≥ No toque los diafragmas. Esto podría ocasionar distorsiones. ≥ Sea cauteloso cuando los niños estén cerca. ≥ No introduzca los dedos en los puertos de reflexión de los graves, ubicados en la parte trasera de los altavoces. Tenga especial cuidado con los niños, ya que si introducen los dedos podrían lastimarse. ≥ Coloque los altavoces por lo menos a 10 mm de distancia del sistema para una correcta ventilación. ≥ No conecte los altavoces a un amplificador con una salida mayor que su entrada permitida. Si lo hace, los altavoces podrían calentarse y causar un incendio. Notas sobre el uso Para proteger los altavoces del daño causado por una entrada excesiva, tome en cuenta las siguientes precauciones: ≥Para evitar daños, reduzca el volumen en los casos siguientes: jCuando reproduzca sonido distorsionado. jCuando los altavoces reciban aullido procedente de un micrófono o giradiscos, ruido de emisiones de FM o señales continuas procedentes de un oscilador, disco de prueba o instrumento electrónico. jCuando ajuste la calidad del sonido. jCuando encienda o apague el amplificador. ≥Evite elevar demasiado el volumen cuando aumente el sonido de los agudos con un ecualizador gráfico u otros controles. ≥Evite emitir sonidos excesivamente altos con un amplificador de poca potencia. Esto aumenta la distorsión armónica del amplificador y podría dañar los altavoces. ≥Si reproduce el sonido con niveles altos durante períodos de tiempo prolongados podrá estropear sus altavoces y reducir su duración. Cuidados de la unidad Limpie los altavoces con un paño suave y seco. ≥Cuando esté muy sucio, humedezca un paño en agua para limpiar el aparato; a continuación limpie otra vez con un paño seco. ≥No use solventes, como por ejemplo, bencina, disolvente, alcohol, detergente de cocina, limpiador químico, etc. Esto podría provocar que la caja exterior se deforme o que el revestimiento se caiga. AVISO ADVERTENCIA La marca que identifica el producto se encuentra en la parte inferior de la unidad. Eliminación de Aparatos Viejos Solamente para la Unión Europea y países con sistemas de reciclado. Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional. SB-C700-SQT0648_PPCEBEGGN_mst.book 36 ページ ２０１５年６月１６日　火曜日　午後３時３５分37 Español Índice Accesorios

• Los números de producto proporcionados en este Manual del propietario son correctos a al junio de 2015. Estos números podrían estar sujetos a cambios. Acerca de este aparato ∫ Nombres de las piezas y características de los altavoces ∫ Dispositivos recomendados Recomendamos usar dispositivos Technics (opcional) para obtener un audio de calidad superior.Normas de seguridad p. 36
• Notas sobre el uso p. 36
• Cuidados de la unidad p. 36
• Accesorios p. 37
• Acerca de este aparato p. 37
• Instalación p. 38
• Conexiones p. 39
• Colocar las rejillas de los altavoces p. 41
• Especificaciones Acerca de las descripciones en este Manual del propietario ≥Las ilustraciones que se muestran pueden ser distintas a las de su aparato. ≥Las ilustraciones de este aparato en estas instrucciones se refieren a SB-C700-W. ∏ 2 Rejillas de altavoces∏ 2 Cables del altavoz(Para comprobaciones de funcionamiento, 1 p. 41

Unidad de altavoz de dos vías coaxial plana*

Las unidades de altavoz de dos vías coaxiales planas recientemente desarrolladas (woofer y tweeter) producen una fuente de sonido puntual. El diafragma de woofer plano original de Technics ofrece características direccionales suaves en todo el rango de frecuencia sin caídas de máximos, con lo que se logra una localización de sonido magnífica y un gran entorno acústico.

Debido a que el diafragma plano es de madera con fibra de carbono, su componente de panel plano tiene una textura de rejilla fina. Tenga en cuenta que esto no afecta el rendimiento u otras características de los altavoces.

Cúpula de tweeter que puede reproducir frecuencias de hasta 100 kHz El diafragma de aluminio ligero permite la reproducción del sonido en un rango de frecuencia muy amplio que se extiende hasta los 100 kHz. El resultado es una reproducción fiel de las señales de audio con todos los matices intactos.

Gabinete de gran rigidez con forma de éntasis Diseñado para eliminar la vibración no deseada, la reflexión y difracción, y las ondas estacionarias, el gabinete permite la reproducción de un ambiente de sonido fiel y rico.Nombre del producto Número del modeloReproductor de audio de red ST-C700Reproductor de discos compactosSL-C700Amplificador estéreo integrado SU-C700

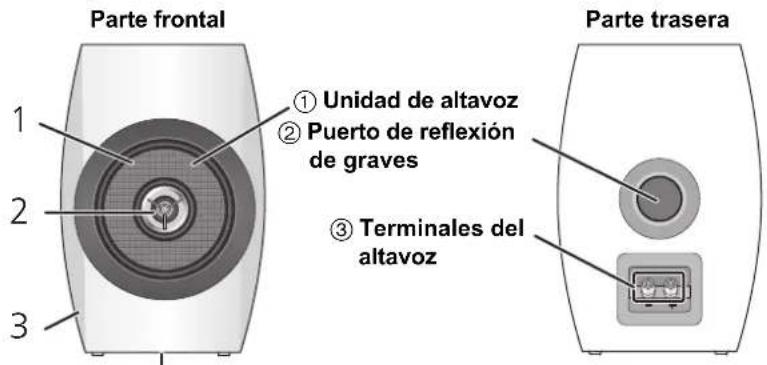

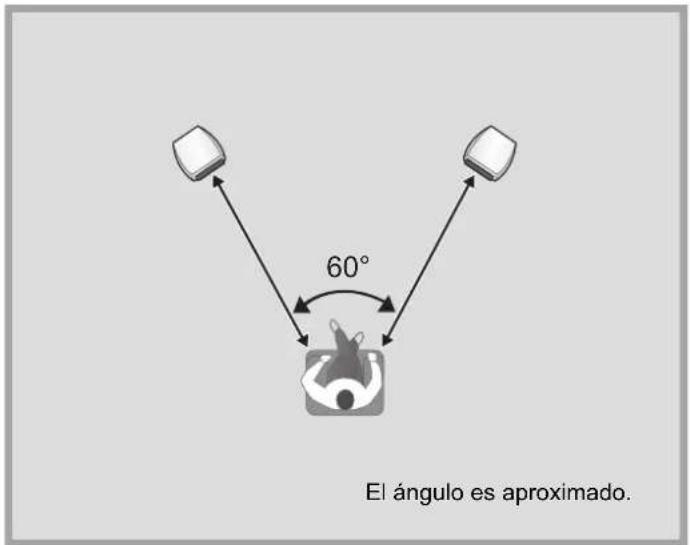

Parte frontalParte trasera1 Unidad de altavoz2 Puerto de reflexión de graves3 Terminales del altavoz4 Marca de identificación del producto ≥ El número de modelo se encuentra en la marca que identifica el producto en la parte inferior de este aparato. SB-C700-SQT0648_PPCEBEGGN_mst.book 37 ページ ２０１５年６月１６日　火曜日　午後３時３５分38 Instalación ≥Coloque los altavoces aproximadamente a la misma distancia desde la posición donde los va a escuchar. ≥Los altavoces producen los sonidos graves desde los puertos de reflexión de los graves, ubicados tanto en la parte trasera como en la parte frontal. Instale los altavoces al menos 5 cm alejados de las paredes para que no cubran los puertos de reflexión de los graves. ≥Cuando coloque los altavoces en soportes, asegúrese de consultar a un instalador especialista para proteger los altavoces de los temblores. ≥Mantenga el amplificador o cualquier otro dispositivo y los altavoces a al menos 1 cm de distancia entre ellos. ∫ Para una posición óptima La calidad y el volumen de los sonidos graves, el desempeño de la localización del sonido, el ambiente de sonido y otros factores que determinan la calidad del audio varían dependiendo del lugar donde se instale este aparato, la posición desde la que se escucha, las condiciones de la sala y otros factores. Cuando instale los altavoces, consulte la información que se presenta a continuación. Determinar el sitio para la instalación. ≥Ponga los altavoces en una superficie plana segura. ≥Para minimizar la brecha en la calidad del audio entre el altavoz derecho y el izquierdo, instálelos de tal forma que las condiciones acústicas (reflexión y absorción del sonido) a su alrededor sean las mismas. ≥Dependiendo de la forma en que se coloquen los altavoces, es posible que los cables del altavoz sean demasiado cortos. En ese caso, use otros cables adecuados, con la longitud necesaria y que ofrezcan una alta calidad de audio. Ajustar la distancia entre la parte trasera de los altavoces y las paredes Si instala los altavoces cerca de una pared o en una esquina, los sonidos graves serán más potentes. Sin embargo, si los altavoces están muy cerca de las paredes o de las esquinas, el desempeño de la localización del sonido y el ambiente de sonido pueden deteriorarse. En caso de que esto ocurra, ajuste la distancia entre los altavoces y la pared frontal, que debería ser de 30 cm a 60 cm. (Tenga en cuenta que la distancia entre los altavoces y las paredes laterales debería ser mayor a 60 cm.) 60° p.ej. El ángulo es aproximado. SB-C700-SQT0648_PPCEBEGGN_mst.book 38 ページ ２０１５年６月１６日　火曜日　午後３時３５分39 Español Conexiones

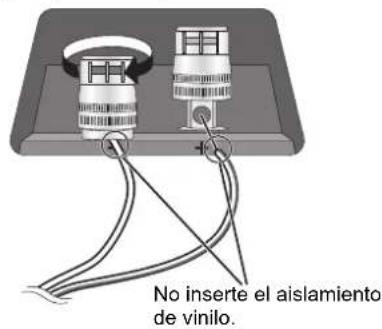

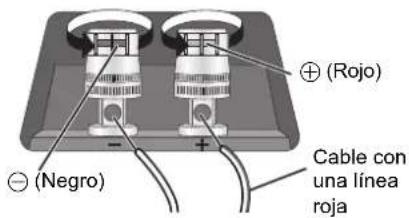

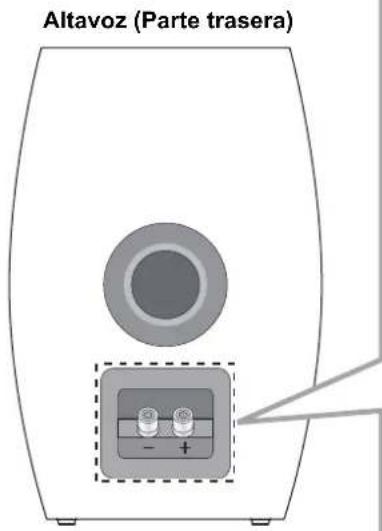

≥ No coloque los altavoces con la parte frontal hacia abajo. Si lo hace, podría dañar los altavoces. ≥ Tenga cuidado de no cruzar (cortocircuito) o invertir la polaridad de los cables del altavoz, ya que eso puede dañar el amplificador. ≥ Compruebe los colores de los cables del altavoz (suministrados) para conectar correctamente los altavoces izquierdo y derecho. Si los conecta de forma incorrecta, puede dañar los altavoces. Preparación de los cables y conexión ≥Mantenga las perillas y los tapones de la terminal fuera del alcance de los niños para evitar que se los traguen. 1 Gire las cubiertas de aislamiento que protegen las puntas de los cables del altavoz para quitarlas. 2 Gire las perillas para aflojarlas e inserte los núcleos de los cables en los agujeros. 3 Apriete las perillas. - (Negro) + (Rojo) Cable con una línea roja No inserte el aislamiento de vinilo. Altavoz (Parte trasera)

SB-C700-SQT0648_PPCEBEGGN_mst.book 39 ページ ２０１５年６月１６日　火曜日　午後３時３５分40 ≥Antes de realizar la conexión, apague el amplificador y desconecte el cable de alimentación. ≥Para obtener más información, consulte las instrucciones de funcionamiento del amplificador.

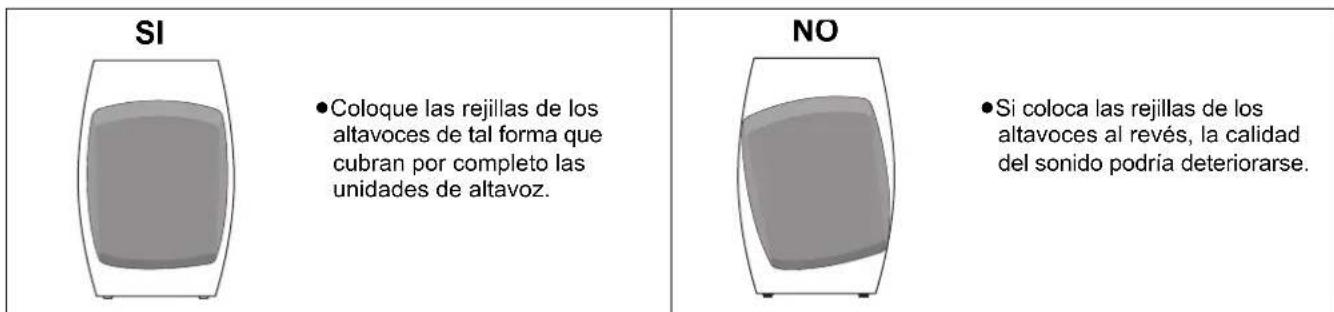

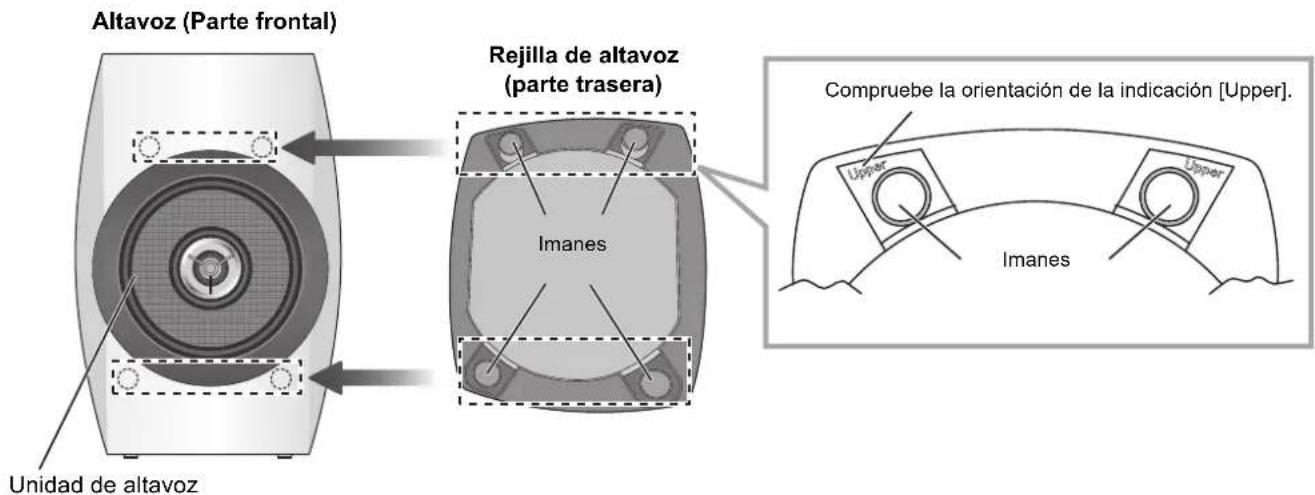

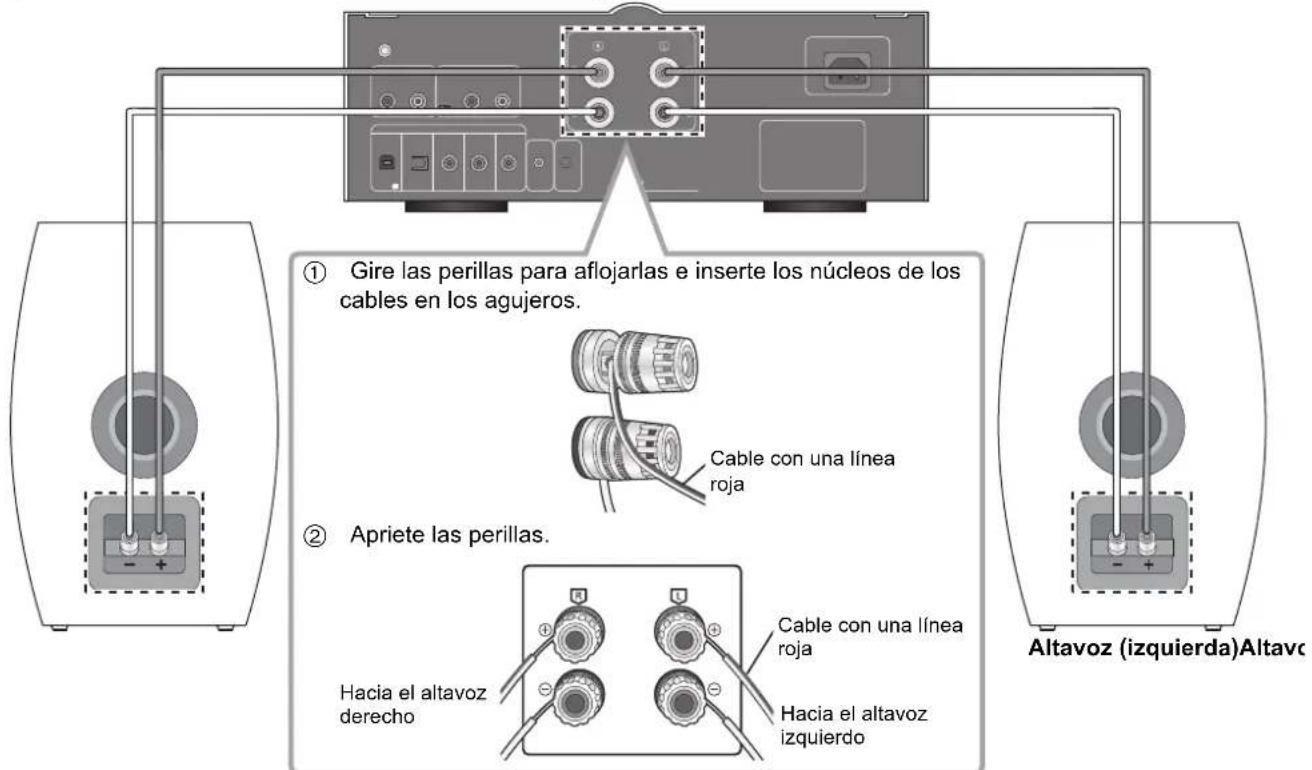

≥ No mueva el altavoz mientras los cables del altavoz estén conectados. Esto podría ocasionar un cortocircuito. ≥ Cuando las conexiones estén terminadas, tire de los cables del altavoz ligeramente para comprobar que estén conectados con firmeza. ≥ Conecte la polaridad (+/-) de las terminales correctamente. De lo contrario, podría repercutir de forma negativa en los efectos estéreo o provocar un mal funcionamiento. Conexión con un amplificador SU-C700 Altavoz (izquierda)Altavoz (derecha) p.ej. 1 Gire las perillas para aflojarlas e inserte los núcleos de los cables en los agujeros. 2 Apriete las perillas. Cable con una línea roja Hacia el altavoz izquierdo Cable con una línea roja Hacia el altavoz derecho SB-C700-SQT0648_PPCEBEGGN_mst.book 40 ページ ２０１５年６月１６日　火曜日　午後３時３５分41 Español Colocar las rejillas de los altavoces Los altavoces se suministran con rejillas, que protegen las unidades de altavoz del polvo. Use los imanes para sujetar las rejillas en los altavoces. ≥Coloque cada rejilla de altavoz de tal forma que su parte superior trasera, indicada como [Upper], quede fijada a la parte superior de cada altavoz. ≥En la parte superior de cada rejilla de altavoz hay colocadas unas etiquetas con instrucciones. Retírelas antes de usar las rejillas.

≥Puede disfrutar de una calidad de audio superior si quita las rejillas de los altavoces antes de la reproducción. Especificaciones

≥ Las especificaciones se encuentran sujetas a cambio sin previo aviso. ≥ La masa y las direcciones son aproximadas. ≥Coloque las rejillas de los altavoces de tal forma que cubran por completo las unidades de altavoz. ≥Si coloca las rejillas de los altavoces al revés, la calidad del sonido podría deteriorarse. Tipo 2 altavoces de 2 vías coaxiales con reflexión de sonidos graves Unidad de altavoz Woofer 16 cm tipo planok1 Tweeter 1,9 cm Tipo domok1 Impedancia 4 ≠ Potencia de entrada (IEC) 100 W (MAX) 50 W (RATED) Nivel de presión del sonido 85 dB (2,83 V/m) 82 dB (W/m) Rango de frecuencia 40 Hz a 100 kHz (-16 dB) 45 Hz a 80 kHz (-10 dB) Frecuencia de traspaso 2,5 kHz Dimensiones (AnkAlkProf) 220 mm

286 mm (incluye rejilla de 8 mm y botón de terminal trasera de 5 mm) Masa Aprox. 8,5 kg Gama de termperaturas de funcionamiento De 0

Gama de humedades de funcionamiento De 20 % a 80 % RH (sin condensación) Unidad de altavoz Altavoz (Parte frontal) Imanes Compruebe la orientación de la indicación [Upper]. Rejilla de altavoz (parte trasera) Imanes
