MANUALE UTENTE SBC700E TECHNICS

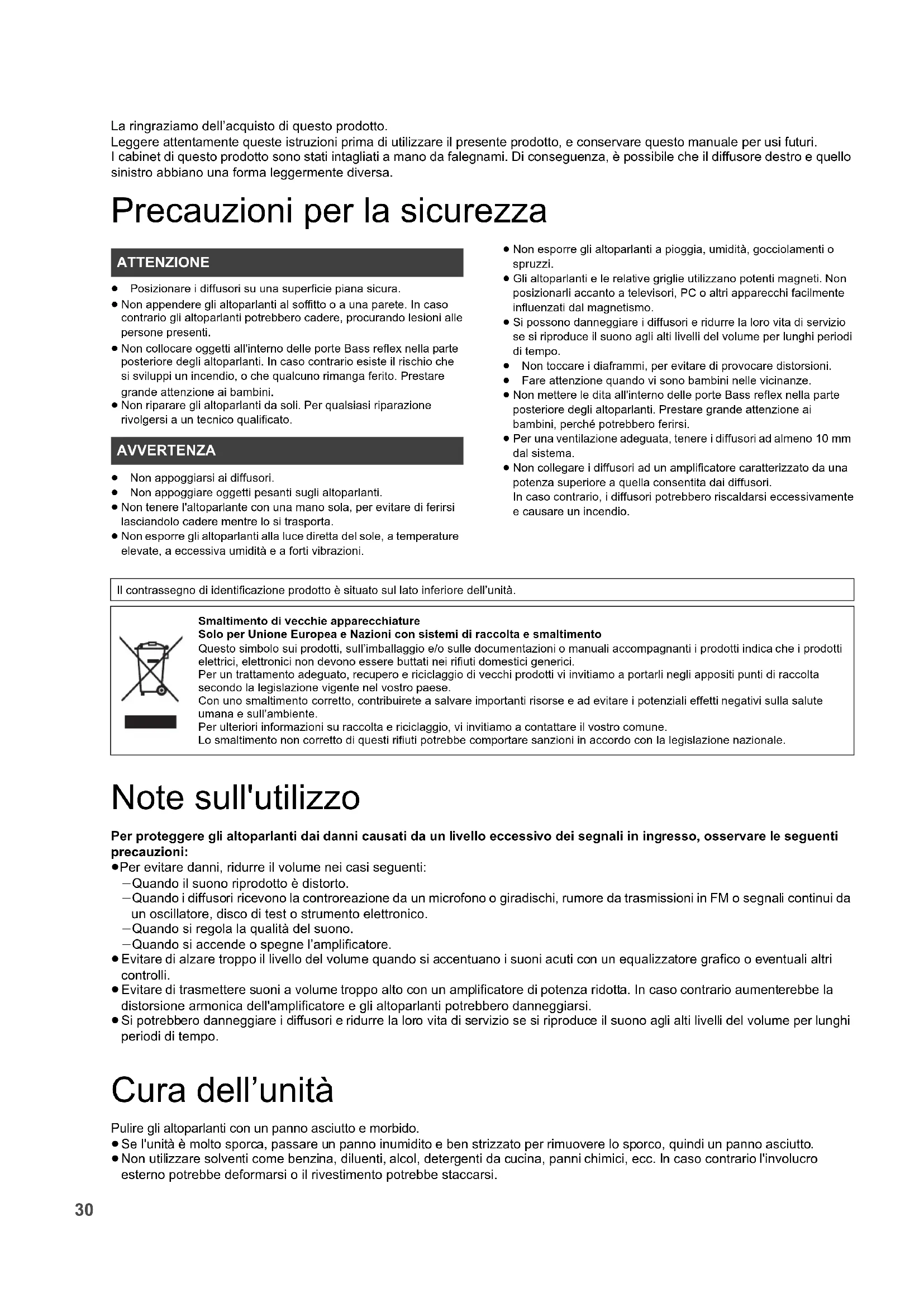

SB-C700-SQT0648_PPCEBEGGN_mst.book 29 ページ ２０１５年６月１６日　火曜日　午後３時３５分30 La ringraziamo dell’acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri. I cabinet di questo prodotto sono stati intagliati a mano da falegnami. Di conseguenza, è possibile che il diffusore destro e quello sinistro abbiano una forma leggermente diversa. Precauzioni per la sicurezza ≥ Posizionare i diffusori su una superficie piana sicura. ≥ Non appendere gli altoparlanti al soffitto o a una parete. In caso contrario gli altoparlanti potrebbero cadere, procurando lesioni alle persone presenti. ≥ Non collocare oggetti all'interno delle porte Bass reflex nella parte posteriore degli altoparlanti. In caso contrario esiste il rischio che si sviluppi un incendio, o che qualcuno rimanga ferito. Prestare grande attenzione ai bambini. ≥ Non riparare gli altoparlanti da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato. ≥ Non appoggiarsi ai diffusori. ≥ Non appoggiare oggetti pesanti sugli altoparlanti. ≥ Non tenere l'altoparlante con una mano sola, per evitare di ferirsi lasciandolo cadere mentre lo si trasporta. ≥ Non esporre gli altoparlanti alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni. ≥ Non esporre gli altoparlanti a pioggia, umidità, gocciolamenti o spruzzi. ≥ Gli altoparlanti e le relative griglie utilizzano potenti magneti. Non posizionarli accanto a televisori, PC o altri apparecchi facilmente influenzati dal magnetismo. ≥ Si possono danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alti livelli del volume per lunghi periodi di tempo. ≥ Non toccare i diaframmi, per evitare di provocare distorsioni. ≥ Fare attenzione quando vi sono bambini nelle vicinanze. ≥ Non mettere le dita all'interno delle porte Bass reflex nella parte posteriore degli altoparlanti. Prestare grande attenzione ai bambini, perché potrebbero ferirsi. ≥ Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm dal sistema. ≥ Non collegare i diffusori ad un amplificatore caratterizzato da una potenza superiore a quella consentita dai diffusori. In caso contrario, i diffusori potrebbero riscaldarsi eccessivamente e causare un incendio. Note sull'utilizzo Per proteggere gli altoparlanti dai danni causati da un livello eccessivo dei segnali in ingresso, osservare le seguenti precauzioni: ≥Per evitare danni, ridurre il volume nei casi seguenti: jQuando il suono riprodotto è distorto. jQuando i diffusori ricevono la controreazione da un microfono o giradischi, rumore da trasmissioni in FM o segnali continui da un oscillatore, disco di test o strumento elettronico. jQuando si regola la qualità del suono. jQuando si accende o spegne l’amplificatore. ≥Evitare di alzare troppo il livello del volume quando si accentuano i suoni acuti con un equalizzatore grafico o eventuali altri controlli. ≥Evitare di trasmettere suoni a volume troppo alto con un amplificatore di potenza ridotta. In caso contrario aumenterebbe la distorsione armonica dell'amplificatore e gli altoparlanti potrebbero danneggiarsi. ≥Si potrebbero danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alti livelli del volume per lunghi periodi di tempo. Cura dell’unità Pulire gli altoparlanti con un panno asciutto e morbido. ≥Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto. ≥Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi. ATTENZIONE AVVERTENZA Il contrassegno di identificazione prodotto è situato sul lato inferiore dell’unità. Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questo simbolo sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. SB-C700-SQT0648_PPCEBEGGN_mst.book 30 ページ ２０１５年６月１６日　火曜日　午後３時３５分31 Italiano Indice Accessori

• ≥ I codici prodotto forniti in questo manuale per l'utente sono aggiornati a giugno 2015. Possono essere soggetti a modifiche. Informazioni su questa unità ∫ Nomi delle parti e caratteristiche degli altoparlanti ∫ Dispositivi consigliati Per una migliore qualità dell'audio si consiglia di utilizzare i seguenti dispositivi Technics (opzionali). Precauzioni per la sicurezza p. 30
• Note sull'utilizzo p. 30
• Cura dell’unità p. 30
• Accessori p. 31
• Informazioni su questa unità p. 31
• Installazione p. 32
• Connessioni p. 33
• Fissaggio delle griglie dei diffusori p. 35
• Specifiche Descrizioni contenute in queste istruzioni per l’uso ≥L’aspetto dell’unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell’unità in dotazione. ≥Le illustrazioni di questa unità in queste istruzioni sono riferite a SB-C700-W. ∏ 2 x griglie altoparlanti∏ 2 x Cavi dei diffusori(Per i controlli operativi, 1 p. 35

Altoparlante piatto coassiale a 2 vie*

I diffusori piatti coassiali a due vie di nuova concezione (woofer e tweeter) creano una sorgente sonora puntiforme. L'originale diaframma piatto sviluppato da Technics per il woofer fornisce ottime caratteristiche direzionali sull'intera gamma di frequenza in modo lineare, consentendo una eccezionale localizzazione del suono e un'ampia scena sonora. *1 Poiché il diaframma piatto è intessuto con fibra di carbonio, il pannello piatto presenta una sottile trama a nido d'ape. Si noti che questo non incide sulle prestazioni e sulle altre caratteristiche dei diffusori.

Tweeter a cupola in grado di riprodurre frequenze fino a 100 kHz Il leggero diaframma in alluminio consente di riprodurre il suono su un'amplissima gamma di frequenze, che può raggiungere i 100 kHz. Il risultato è una riproduzione fedele dei segnali audio, con tutte le loro sfumature.

Mobiletto a forma di entasi, estremamente rigido Progettato in modo da eliminare le vibrazioni indesiderate, la diffrazione della riflessione e le onde stazionarie, il mobiletto consente la riproduzione di un ambiente sonoro ricco e fedele.Nome del prodotto Numero modelloLettore audio rete ST-C700Lettore di Compact DiscSL-C700Amplificatore stereo integrato SU-C700

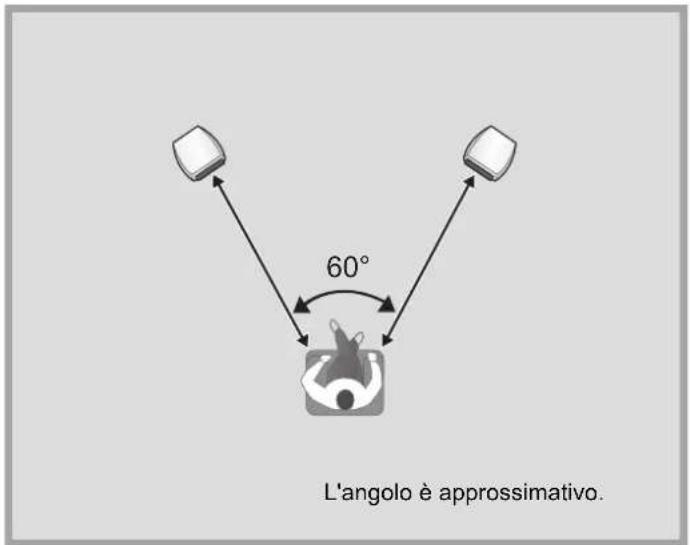

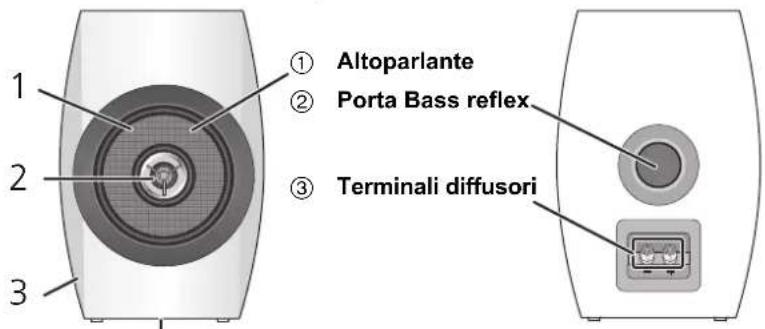

Parte anteriore Parte posteriore1 Altoparlante2 Porta Bass reflex3 Terminali diffusori4 Marcatura di identificazione del prodotto ≥ Il numero del modello si trova sulla marcatura di identificazione del prodotto nella parte inferiore di questa unità. SB-C700-SQT0648_PPCEBEGGN_mst.book 31 ページ ２０１５年６月１６日　火曜日　午後３時３５分32 Installazione ≥Posizionare i diffusori all'incirca alla stessa distanza dalla posizione di ascolto. ≥Gli altoparlanti emettono i suoni bassi dalle porte bass reflex sul retro dell'unità, oltre che dal davanti. Installare i diffusori ad una distanza di almeno 5 cm dalle pareti, in modo che non risultino coperte le porte bass reflex sul retro. ≥Quando si collocano i diffusori su dei supporti, consultare un installatore specializzato per proteggere i diffusori dall'eventualità di un terremoto. ≥Tenere l'amplificatore o qualsiasi altro dispositivo lontano dai diffusori almeno 1 cm. ∫ Per un posizionamento ottimale La qualità ed il volume dei bassi, la localizzazione del suono, l'ambiente sonoro e altri fattori che determinano la qualità dell'audio, variano a seconda del punto in cui è installata questa unità, della posizione di ascolto, delle condizioni della stanza e di altri fattori. Quando si installano gli altoparlanti, tenere conto di quanto segue. Scelta del punto di installazione. ≥Posizionare i diffusori su una superficie piana sicura. ≥Per minimizzare la differenza della qualità sonora tra il diffusore sinistro e quello destro, installarli in modo che le condizioni acustiche (riflessione ed assorbimento del suono) attorno ad essi siano le stesse. ≥In determinate configurazioni, è possibile che i cavi di potenza non siano sufficientemente lunghi. In tal caso, utilizzare cavi che siano sufficientemente lunghi e che garantiscano una qualità audio elevata. Regolazione della distanza tra il retro degli altoparlanti e le pareti Se si installano i diffusori vicino ad una parete o in un angolo, i bassi saranno più potenti; tuttavia, quando i diffusori sono troppo vicini alla parete o all'angolo, la localizzazione e l'ambiente sonoro può peggiorare. In tal caso, regolare la distanza tra i diffusori e la parete anteriore, che dovrebbe essere tra 30 cm e 60 cm. (Notare che la distanza tra i diffusori e le pareti laterali dovrebbe essere superiore a 60 cm.) 60° es. L'angolo è approssimativo. SB-C700-SQT0648_PPCEBEGGN_mst.book 32 ページ ２０１５年６月１６日　火曜日　午後３時３５分33 Italiano Connessioni

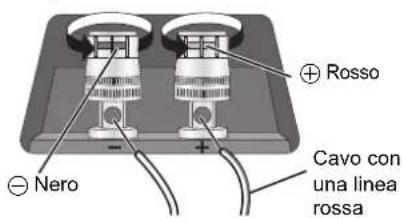

≥ Non collocare i diffusori con il lato anteriore rivolto verso il basso. In caso contrario si rischia di danneggiarli. ≥ Fare attenzione a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore. ≥ Controllare i colori dei cavi dei diffusori (in dotazione) per collegare correttamente gli altoparlanti destro e sinistro. Se il collegamento non è corretto gli altoparlanti potrebbero danneggiarsi. Collegamento dei cavi degli altoparlanti ≥Tenere le manopole e i coperchi dei terminali fuori della portata dei bambini, per evitare che li possano ingerire. 1 Piegare il materiale isolante che copre le estremità dei cavi dei diffusori per estrarre questi ultimi. 2 Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori. 3 Serrare le manopole. - Nero

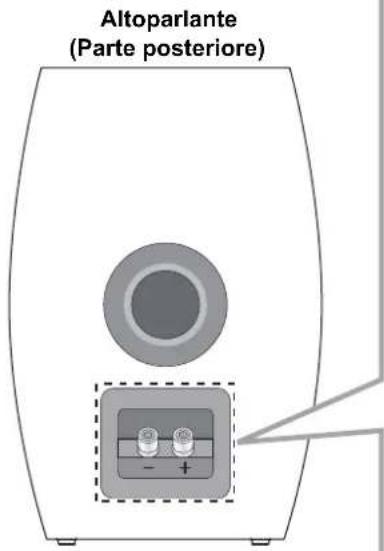

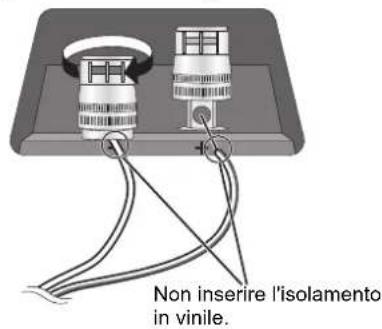

Rosso Cavo con una linea rossa Non inserire l'isolamento in vinile. Altoparlante (Parte posteriore)

SB-C700-SQT0648_PPCEBEGGN_mst.book 33 ページ ２０１５年６月１６日　火曜日　午後３時３５分34 ≥Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relativo cavo dell'alimentazione. ≥Per ulteriori informazioni, vedere le istruzioni per l’uso dell'amplificatore.

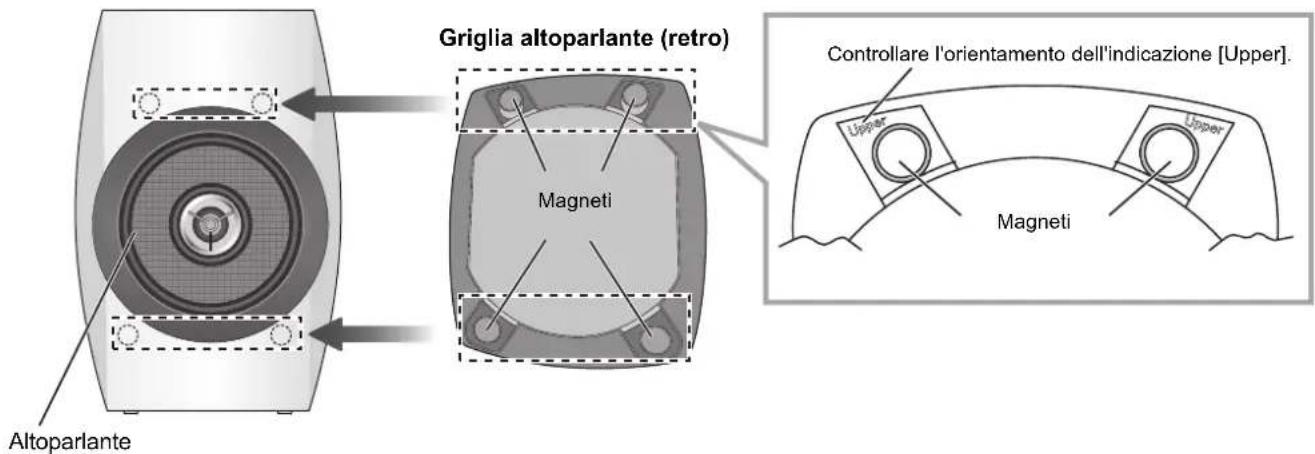

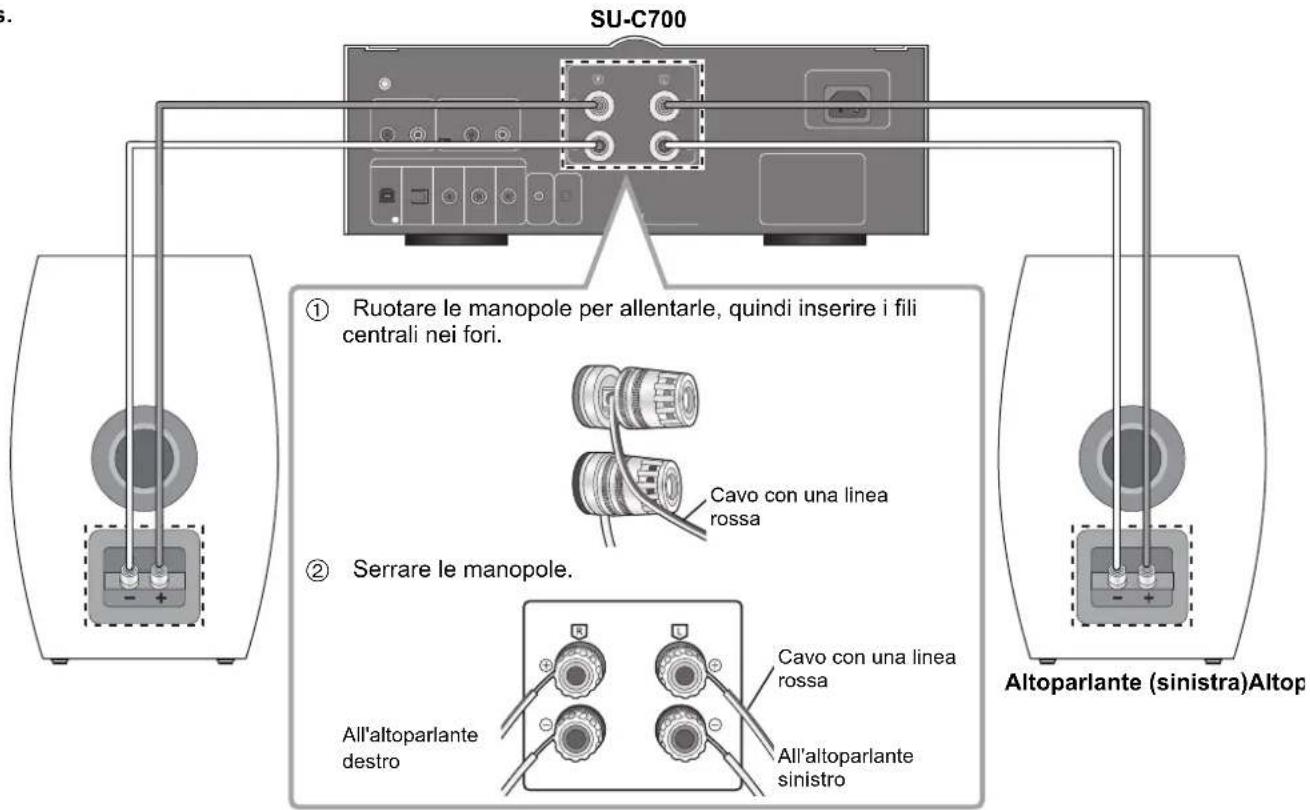

≥ Non spostare l'altoparlante mentre i relativi cavi sono collegati. In caso contrario potrebbe verificarsi un cortocircuito. ≥ Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente. ≥ Rispettare la corretta polarità (+/-) dei terminali. In caso contrario la qualità dell'effetto stereo potrebbe risentirne, o potrebbe verificarsi un malfunzionamento. Collegamento con un amplificatore SU-C700 Altoparlante (sinistra)Altoparlante (destra) es. 1 Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori. 2 Serrare le manopole. Cavo con una linea rossa All'altoparlante sinistro Cavo con una linea rossa All'altoparlante destro SB-C700-SQT0648_PPCEBEGGN_mst.book 34 ページ ２０１５年６月１６日　火曜日　午後３時３５分35 Italiano Fissaggio delle griglie dei diffusori Insieme agli altoparlanti vengono fornite delle apposite griglie, che li proteggono dalla polvere. Utilizzare i magneti per fissare le griglie agli altoparlanti. ≥Installare ciascuna griglia in modo che la parte superiore del retro, contrassegnata con [Upper], coincida con la parte superiore di ciascun altoparlante. ≥Nella parte superiore di ciascuna griglia sono attaccate delle etichette di istruzioni. Rimuoverle prima dell'uso.

≥ È possibile ottenere una qualità audio superiore rimuovendo le griglie dei diffusori prima della riproduzione. Specifiche

≥ Le specifiche possono essere modificate senza preavviso. ≥ La massa e le dimensioni sono approssimate. ≥Installare le griglie in modo da coprire completamente gli altoparlanti. ≥Se si installano le griglie a rovescio è possibile che la qualità del suono ne risenta. Tipo Bass reflex 2 altoparlanti a 2 vie coassiali Unità diffusori Woofer 16 cm tipo piattok1 Tweeter 1,9 cm Tipo a cupolak1 Impedenza 4 ≠ Potenza di ingresso (IEC) 100 W (MAX) 50 W (RATED) Livello di pressione sonora 85 dB (2,83 V/m) 82 dB (W/m) Gamma di frequenza 40 Hz a 100 kHz (-16 dB) 45 Hz a 80 kHz (-10 dB) Frequenza di crossover 2,5 kHz Dimensioni (LkAkP) 220 mmk336 mmk286 mm (compresa griglia 8 mm e terminale posteriore 5 mm) Massa Circa 8,5 kg Intervallo temperature di funzionamento 0

Gamma di umidità tollerata 20 % a 80 % RH (nessuna condensa) Altoparlante Altoparlante (Parte anteriore) Magneti Controllare l'orientamento dell'indicazione [Upper]. Griglia altoparlante (retro) Magneti
