BRUKSANVISNING SBC700E TECHNICS

Bedrijfsvochtigheidsbereik 20 % tot 80 % RH (geen condensatie) Luidsprekereenheid Luidspreker (voorkant) Magneten Controleer de richting van [Upper]. Luidsprekernet (achterkant) Magneten WEL DOEN NIET DOEN SB-C700-SQT0648_PPCEBEGGN_mst.book 53 ページ ２０１５年６月１６日　火曜日　午後３時３５分54 Tack för ditt val av denna produkt. Läs igenom de här anvisningarna noggrant innan du använder produkten och spara bruksanvisningen för framtida bruk. Den här produktens kabinett är snidade för hand av träarbetare. Därför kan den högra och vänstra högtalaren skilja sig något från varandra i form. Säkerhetsföreskrifter ≥ Placera högtalarna på en platt säker yta. ≥ Häng inte högtalarna från taket eller på väggen. Om du gör det kan det orsaka att högtalaren ramlar ned och skadar någon. ≥ Placera inte några föremål i basreflexportarna baktill på högtalarna. Om du gör det kan det orsaka brand eller personskador. Håll barn under noggrann uppsikt. ≥ Försök inte att reparera högtalarna själv. Kontakta kvalificerad servicepersonal för service. ≥ Stå inte på högtalarna. ≥ Placera inga tunga föremål på högtalarna. ≥ Håll inte högtalaren i ena handen när du bär den, för att undvika skada genom att du tappar den. ≥ Utsätt inte högtalarna för direkt solljus, höga temperaturer, hög fuktighet och alltför mycket vibrationer. ≥ Utsätt inte högtalarna för regn, fukt, droppar eller stänk. ≥ Högtalarna och högtalarskydden använder kraftfulla magneter. Placera dem inte nära TV-apparater, datorer eller andra apparater som lätt påverkas av magnetism. ≥ Du kan skada högtalarna och förkorta deras livslängd om du spelar ljud på hög volym under långa tidsperioder. ≥ Rör inte membranen. Om du gör det kan det orsaka distortion. ≥ Var försiktig när barn är i närheten. ≥ Sätt inte in ett finger i basreflexportarna baktill på högtalarna. Håll barn under noggrann uppsikt eftersom det kan leda till personskador om de råkar göra det. ≥ Se till att dina högtalare är placerade minst 10 mm bort från systemet för ordentlig ventilation. ≥ Anslut inte högtalarna till en förstärkare med en uteffekt som är större än deras tillåtna ineffekt. Om man gör det kan de överhettas och orsaka en brand. Anmärkningar om användning För att skydda högtalarna från skada orsakad av för hög ineffekt, observera följande försiktighetsåtgärder: ≥Minska volymen i följande fall för att undvika skador: jNär du spelar ljud med distorsion. jNär högtalarna mottar tjutande från en mikrofon eller grammofon, brus från en FM-sändning, eller kontinuerliga signaler från en oscillator, testskiva eller elektroniskt instrument. jNär du justerar ljudkvaliteten. jNär du sätter på och stänger av förstärkaren. ≥Undvik att höja volymnivån för mycket när du förstärker diskantljudet med en grafisk equalizer eller andra kontroller. ≥Undvik att mata ut överdrivet högt ljud med en förstärkare med liten effekt. Om du gör det kommer det att öka förstärkarens övertonsdistortion och kan skada högtalarna. ≥Du kan orsaka skador på dina högtalare, och förkorta deras bruksliv, om du spelar med hög volym under längre perioder. Skötsel av apparat Rengör högtalarna med en mjuk, torr trasa. ≥Vrid ur en fuktad duk ordentligt för att rengöra vid svår smuts, torka av enheten och torka sedan av med en torr duk. ≥Använd inte lösningsmedel inklusive bensin, thinner, alkohol, köksrengöringsmedel, en kemisk torktrasa etc. Detta kan orsaka att det yttre höljet deformeras eller att ytskiktet försvinner. VARNING FÖRSIKTIGHET Produktens identifikationsmärkning sitter på enhetens undersida. Avfallshantering av produkter Endast för Europeiska Unionen och länder med återvinningssystem Denna symbol på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter inte får blandas med vanliga hushållssopor. För att gamla produkter ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Genom att ta göra det korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön. För mer information om insamling och återvinning kontakta din kommun. Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser. SB-C700-SQT0648_PPCEBEGGN_mst.book 54 ページ ２０１５年６月１６日　火曜日　午後３時３５分55 Svenska Innehållsförteckning Tillbehör

• ≥ De produktnummer som anges i den här bruksanvisningen gäller från juni 2015. De kan komma att ändras. Om den här enheten ∫ Namn på olika delar och högtalarnas funktioner ∫ Rekommenderade enheter Vi rekommenderar att du använder Technics-enheter (tillval) för överlägsen ljudkvalitet.Säkerhetsföreskrifter p. 54
• Anmärkningar om användning p. 54
• Skötsel av apparat p. 54
• Tillbehör p. 55
• Om den här enheten p. 55
• Installation p. 56
• Anslutningar p. 57
• Fäst högtalarskydden p. 59
• Specifikationer Om beskrivningarna i bruksanvisningen≥Bilderna som visas kan skilja sig från din enhet. ≥Illustrationerna av den här apparaten i denna bruksanvisning visar SB-C700-W. ∏ 2 x Högtalarskydd∏ 2 x Högtalarkablar(För funktionskontroller, 1 p. 59

Platt koaxial 2-vägshögtalarenhet*

Den nyligen utvecklade platta tvåvägskoaxialhögtalarenheten (bashögtalare och diskant) skapar en punktljudkälla. Technics platta originalbashögtalarmembran ger jämna riktningsegenskaper över hela frekvensomfånget utan toppar och dalar och ger utmärkt ljudlokalisering och stor soundstage. *1 Eftersom det platta membranet är vävt med kolfiber har den platta panelkomponenten en fin våffelstruktur. Observera att det här inte påverkar högtalarnas prestanda och andra egenskaper.

Diskanthögtalare som kan återge frekvenser upp till 100 kHz Lättviktsmembranet i aluminium gör det möjligt att återge ljud över ett mycket brett frekvensomfång som sträcker sig ända upp till 100 kHz. Resultatet är en verklighetstrogen återgivning av ljudsignaler där alla nyanser behålls.

Kabinett med lätt konvex form för hög styvhet Genom att det är utformat för att eliminera oönskade vibrationer, diffraktionsreflektioner och stående vågor ger kabinettet en verklighetstrogen och rik ljudåtergivning.Produktnamn ModellnummerLjudspelare för nätverk ST-C700CD-spelareSL-C700Integrerad stereoförstärkare SU-C700

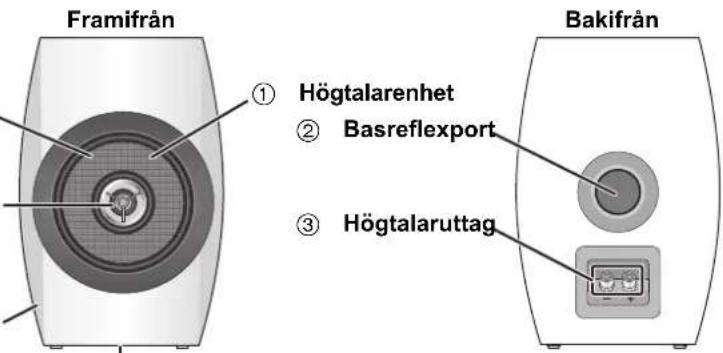

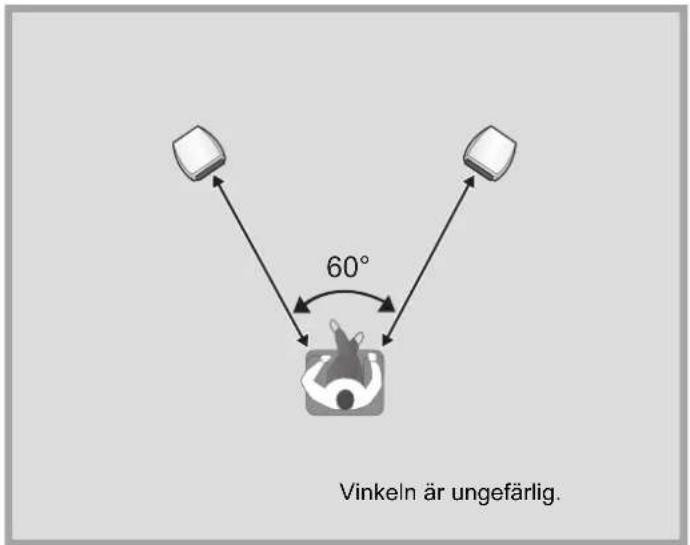

FramifrånBakifrån1 Högtalarenhet2 Basreflexport3 Högtalaruttag4 Produktens identifikationsmärkning ≥ Modellnumret finns på produktens identifikationsmärkning som sitter på undersidan av den här enheten. SB-C700-SQT0648_PPCEBEGGN_mst.book 55 ページ ２０１５年６月１６日　火曜日　午後３時３５分56 Installation ≥Placera högtalarna på ungefär samma avstånd från platsen där man ska lyssna. ≥Högtalarna alstrar basljud från basreflexportarna på baksidan såväl som framsidan. Installera högtalarna minst 5 cm från väggarna så att de inte täcker för basreflexportarna på baksidan. ≥Kontakta en installationstekniker, när högtalarna placeras på ställ, för att skydda dem vid jordbävningar. ≥Håll förstärkaren eller andra enheter och högtalarna på minst 1 cm avstånd från varandra. ∫ För optimal placering Basljudets kvalitet och volym, ljudlokaliseringsprestandan, ljudåtergivningen och andra faktorer som avgör ljudkvaliteten varierar beroende på var den här apparaten installeras, platsen där man lyssnar, förhållandena i rummet och andra faktorer. Se informationen nedan vid installation av högtalarna. Att bestämma en installationsplats. ≥Placera högtalarna på en platt säker yta. ≥För att minska skillnaden i ljudkvalitet mellan den vänstra och högra högtalaren, installera dem så att de akustiska förhållandena (reflektion och ljudabsorption) runt dem är desamma. ≥Beroende på hur högtalarna placeras kanske inte högtalarkablarna är tillräckligt långa. Använd i så fall kablar som är tillräckligt långa och ger ljud av hög kvalitet. Justera avståndet mellan högtalarnas baksida och väggarna Om du installerar högtalarna nära en vägg eller i ett hörn, kommer basljudet att bli kraftigare; dock kan ljudlokaliseringsprestandan försämras när högtalarna hamnar för nära. Om det inträffar, justera avståndet mellan högtalarna och den främre väggen, vilket bör vara mellan 30 cm och 60 cm. (Observera att avståndet mellan högtalarna och sidoväggarna bör vara större än 60 cm.) 60° t. ex. Vinkeln är ungefärlig. SB-C700-SQT0648_PPCEBEGGN_mst.book 56 ページ ２０１５年６月１６日　火曜日　午後３時３５分57 Svenska Anslutningar

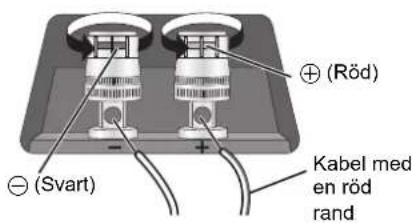

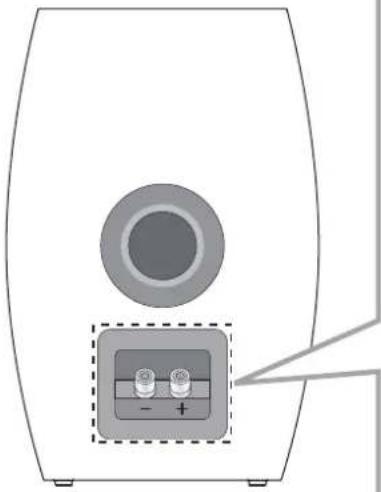

≥ Placera inte högtalarna med framsidan nedåt. Om man gör det kan högtalarna skadas. ≥ Var försiktig så att du inte korsar (kortsluter) eller sätter högtalarsladdarnas poler på fel håll eftersom det kan skada förstärkaren. ≥ Kontrollera högtalarkablarnas (medföljer) färger för att ansluta den vänstra och högra högtalaren korrekt. Felaktig anslutning kan skada högtalarna. Hur du förbereder kablar och ansluter ≥Förvara uttagsrattarna och uttagslocken utom räckhåll för barn, så att de inte råkar svälja dem. 1 Tvinna isoleringen som täcker högtalarkablarnas ändar för att dra ut dem. 2 Vrid rattarna för att lossa dem och sätt i kablarna i hålen. 3 Dra åt rattarna. - (Svart) + (Röd) Kabel med en röd rand Sätt inte i plastisoleringen. Högtalare (bakifrån) FEL SB-C700-SQT0648_PPCEBEGGN_mst.book 57 ページ ２０１５年６月１６日　火曜日　午後３時３５分58 ≥Stäng av förstärkaren och dra ur dess nätsladd innan anslutning. ≥Se förstärkarens bruksanvisning för mer information.

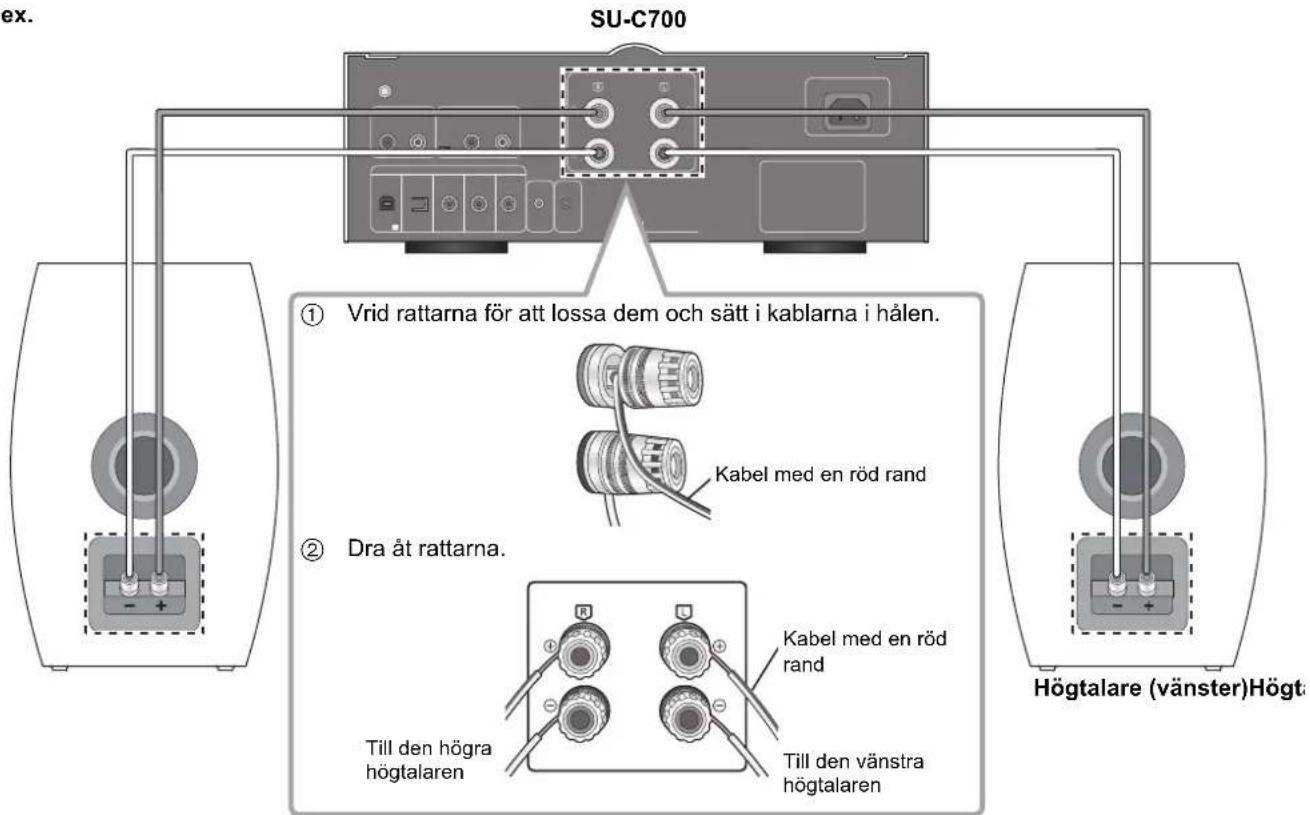

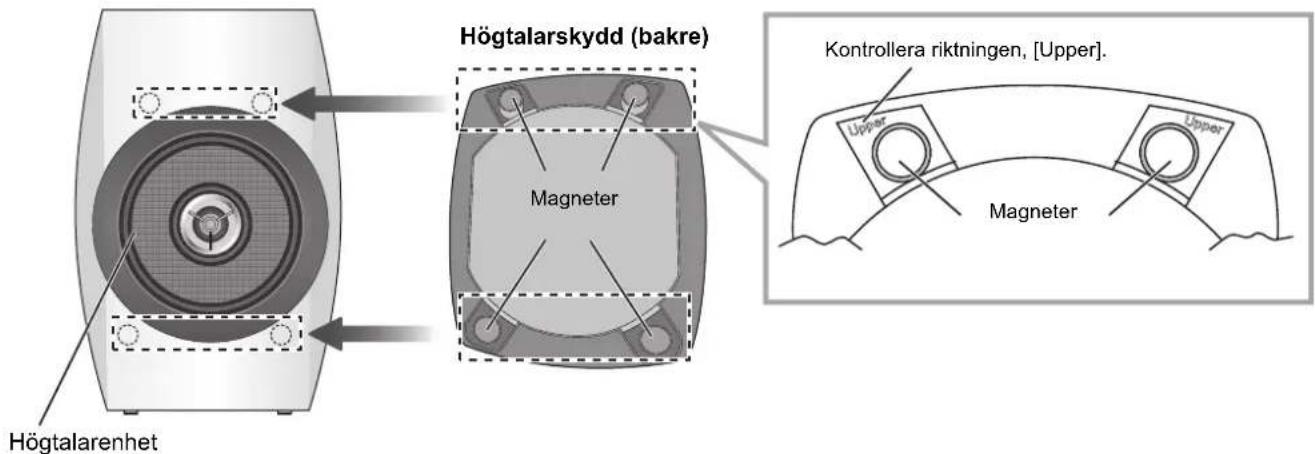

≥ Flytta inte på högtalaren medan högtalarkablarna är anslutna. Det kan orsaka kortslutning. ≥ När anslutningarna är färdiga, dra försiktigt i högtalarkablarna för att kontrollera att de sitter fast ordentligt. ≥ Koppla uttagens poler (+/-) korrekt. Om du inte gör det kan det orsaka negativa effekter på stereon eller funktionsfel. Att ansluta en förstärkare SU-C700 Högtalare (vänster)Högtalare (höger) t. ex. 1 Vrid rattarna för att lossa dem och sätt i kablarna i hålen. 2 Dra åt rattarna. Kabel med en röd rand Till den vänstra högtalaren Kabel med en röd rand Till den högra högtalaren SB-C700-SQT0648_PPCEBEGGN_mst.book 58 ページ ２０１５年６月１６日　火曜日　午後３時３５分59 Svenska Fäst högtalarskydden Högtalarna är utrustade med högtalarskydd som skyddar högtalarenheterna från damm. Använd magneterna för att fästa högtalarskydden på högtalarna. ≥Fäst varje högtalarskydd så att dess övre del som på baksidan är märkt med [Upper] fästs vid den övre delen av varje högtalare. ≥Instruktionsetiketterna sitter på den övre delen av varje högtalarskydd. Ta bort dem före användning.

≥ Du kan njuta av överlägsen ljudkvalitet om du tar bort högtalarskydden före uppspelning. Specifikationer

≥ Specifikationerna kan ändras utan föregående meddelande. ≥ Vikt och mått är ungefärliga. ≥Fäst högtalarskydden så att de täcker högtalarenheterna helt. ≥Om man fäster högtalarskydden upp och ned kan det göra att ljudkvaliteten försämras. Typ 2 vägshögtalare (2 koaxialhögtalare), basreflex Högtalarenhet Baselement 16 cm platt typk1 Diskantelement 1,9 cm diskanttypk1 Impedans 4 ≠ Ineffekt (IEC) 100 W (MAX) 50 W (RATED) Ljudtrycksnivå 85 dB (2,83 V/m) 82 dB (W/m) Frekvensområde 40 Hz till 100 kHz (-16 dB) 45 Hz till 80 kHz (-10 dB) Frekvens med korskoppling 2,5 kHz Mått (BkHkD) 220 mmk336 mmk286 mm (inklusive skydd 8 mm och bakre uttagsrattar 5 mm) Vikt Cirka 8,5 kg Variationsvidd för drifttemperatur 0
