KÄYTTÖOHJE Birmingham 2012 BLAUPUNKT

Käyttö- ja asennusohje

① SRC-näppäin Muistitason tai audiolähteen valinta

② Virtakatkaisin (On/Off) Lyhyt painallus: Autoradion kytkeminen päälle Käytössä: Autoradion mykistys (Mute) Pitkä painallus: Autoradion kytkeminen pois päältä

③ Infrapunavastaanotin ④ Äänenvoimakkuuden säädin Valikossa: Asetusten muuttaminen

⑤ CD-aukko

⑥ Näyttö

⑦ -nöppäin Valikossa: Valikkokohdan valinta Radiokäyttö: Haun käynnistys MP3-/WMA-käyttö: Vaihto seuraavaan/edelliseen kansioon

< / >näppäin Valikossa: Valikkotason muuttaminen Radiokäytössä: Aseman viritys Muut toimintamuodot: Kappaleen valinta

⑧ äppäin CD:n poistaminen

⑨ USB-kosketin ⑩ Front-AUX-IN-kosketin

⑪ Näppäimet 1 - 5

⑫ MENU-näppäin Lyhyt painallus: Valikon avaaminen/sulkeminen Pitkä painallus: Selailuhakutoiminnon käynnistys

Turvallisuusohjeita....153

Käytetyt tunnukset 153

Liikenneturvallisuus.... 153

Yleiset turvallisuusohjeet 153

Vaatimustenmukaisuusvakuutus .... 154

Puhdistusohjeet 154

Hävitysohjeet....154

Toimituslaajuus ....154

Erikoisvarusteet

(eivät kuulu toimituslaajuuteen) 154

Käyttöönotto 154

Varkaudenesto.... 154

Viritinalueen asetus 155

Kytkeminen päälle/pois 155

Äänenvoimakkuus 155

Demo-tilan kytkeminen päälle/pois ...... 155

Liikenneradio....155

Radiokäyttö....156

RDS....156

Vaihtaminen radiokäyttöön

tai muistitason valinta 156

Asemien viritys 156

Aseman tallentaminen / tallennetun aseman hakeminen .... 157

Radioasemien esittelysoitto 157

Asemien automaattinen tallennus (Travelstore)....157

PTY....158

CD-/MP3-/WMA-käyttö ....158

Perustiedot....158

Vaihtaminen CD-/MP3-/WMA-käyttöön .....159

CD-levyn asettaminen/poistaminen laitteesta 159

USB-tietovälineen kytkeminen/ irrottaminen 160

Kappaleen valinta 160

Kansion valinta (vain MP3-/WMA-käytössä) 160

Nopea haku 160

Toiston keskeytys 160

Kaikkien kappaleiden esittelysoitto .... 160

Kappaleiden saturnnaissoitto 160

Yksittäisten kappaleiden tai hakemistojen jatkuva toisto .... 161

Ulkoiset audiolähteet 161

Front-AUX-IN-kosketin....161

Äänensävysäädöt 161

"AUDIO"-valikon valinta ja siitä poistuminen 161

Asetusten tekeminen "AUDIO"-valikossa ..... 161

Käyttäjäasetukset....162

Käyttäjävalikon avaaminen ja valikon valitseminen....162

Asetusten tekeminen "TUNER"-valikossa..... 162

Asetusten tekeminen "DISPLAY"-valikossa ... 164

Asetusten tekeminen "VOLUME"-valikossa (äänenvoimakkuus) 164

Asetusten tekeminen "VARIOUS"-valikossa (muut asetukset) 165

Tehdasasetukset....165

Hyödyllisiä tietoja 166

Takuu....166

Korjaus-/noutopalvelu....166

Tekniset tiedot 166

Asennusohjeet....251

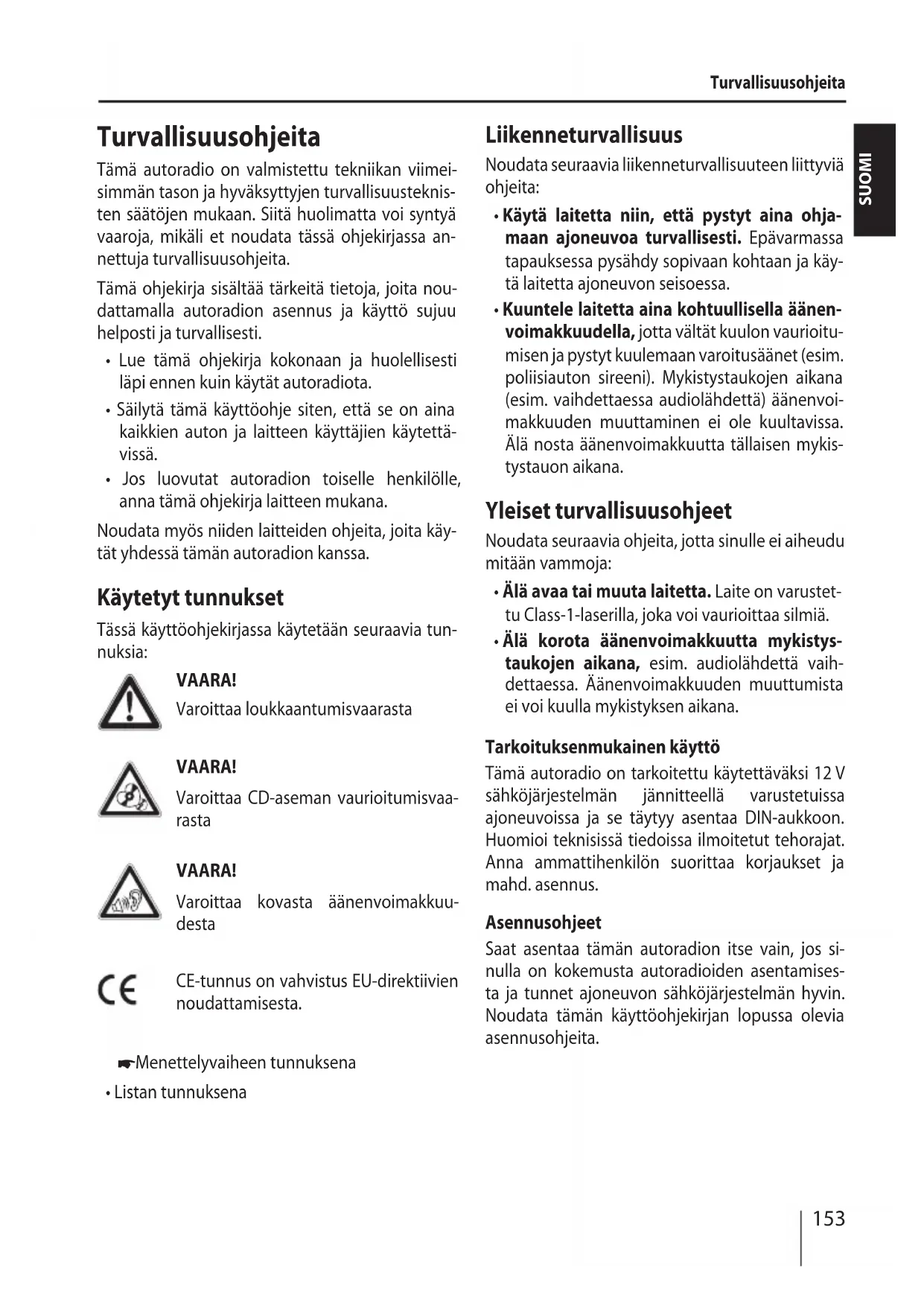

Turvallisuusohjeita

Tämä autoradio on valmistettu tekniikan viimeisimmän tason ja hyväksyttyjen turvallisuusteknisten säätöjen mukaan. Siitä huolimatta voi syntyä vaaroja, mikäli et noudata tässä ohjekirjassa annettuja turvallisuusohjeita.

Tämä ohjekirja sisältää tärkeitä tietoja, joita noudattamalla autoradion asennus ja käyttö sujuu helposti ja turvallisesti.

• Lue tämä ohjekirja kokonaan ja huolellisesti läpi ennen kuin käytät autoradiota.
• Säilytä tämä käyttöohje siten, että se on aina kaikkien auton ja laitteen käyttäjien käytettävissä.
• Jos luovutat autoradion toiselle henkilölle, anna tämä ohjekirja laitteen mukana.

Noudata myös niiden laitteiden ohjeita, joita käytät yhdessä tämän autoradion kanssa.

Käytetyt tunnukset

Tässä käyttöohjekirjassa käytetään seuraavia tunnuksia:

VAARA!

Varoittaa loukkaantumisvaarasta

VAARA!

Varoittaa CD-aseman vaurioitumisvaarasta

VAARA!

Varoittaa kovasta äänenvoimakkuudesta

CE

CE-tunnus on vahvistus EU-direktiivien noudattamisesta.

Menettelyvaiheen tunnuksena

- Listan tunnuksena

Liikenneturvallisuus

Noudata seuraavia liikenneturvallisuuteen liittyviä ohjeita:

• Käytä laitetta niin, että pystyt aina ohjamaan ajoneuvoa turvallisesti. Epävarmassa tapauksessa pysähdy sopivaan kohtaan ja käytä laitetta ajoneuvon seisoessa.
• Kuuntele laitetta aina kohtuullisella äänenvoimakkuudella, jotta vältät kuulon vaurioitu-misen ja pystyt kuulemaan varoitusäänet (esim. poliisiauton sireeni). Mykistystaukojen aikana (esim. vaihdettaessa audiolähdettä) äänenvoimakkuuden muuttaminen ei ole kuultavissa. Älä nosta äänenvoimakkuutta tällaisen mykistystauon aikana.

Yleiset turvallisuusohjeet

Noudata seuraavia ohjeita, jotta sinulle ei aiheudu mitään vammoja:

• Älä avaa tai muuta laitetta. Laite on varustettu Class-1-laserilla, joka voi vaurioittaa silmiä.
• Älä korota äänenvoimakkuutta mykistystaukojen aikana, esim. audiolähdettä vaihdettaessa. Äänenvoimakkuuden muuttumista ei voi kuulla mykistyksen aikana.

Tarkoituksenmukainen käyttö

Tämä autoradio on tarkoitettu käytettäväksi 12 V sähköjärjestelmän jännitteellä varustetuissa ajoneuvoissa ja se täytyy asentaa DIN-aukkoon. Huomioi teknisissä tiedoissa ilmoitetut tehorajat. Anna ammattihenkilön suorittaa korjaukset ja mahd. asennus.

Asennusohjeet

Saat asentaa tämän autoradion itse vain, jos sinulla on kokemusta autoradioiden asentamisesta ja tunnet ajoneuvon sähköjärjestelmän hyvin. Noudata tämän käyttöohjekirjan lopussa olevia asennusohjeita.

Vaatimustenmukaisuusvakuutus

Täten Blaupunkt Embedded Systems GmbH vakuuttaa, että autoradio Birmingham 2012 täyttää direktiivin 2004/108/EY olennaiset vaatimukset ja muut asiaankuuluvat määräykset.

Vaatimustenmukaisuusvakuutuksen voit katsoa osoitteesta www.blaupunkt.com.

Puhdistusohjeet

Liuotin-, puhdistus- ja hankausaineet sekä Cockpit-suihkeet ja muovien hoitoaineet voivat sisäl-tää sellaisia aineita, jotka syövyttävät autoradion pintaa.

Käytä autoradion puhdistukseen vain kuivaa tai lievästi kostutettua liinaa.

Hävitysohjeet

Älä hävitä käytöstä poistettua laitetta talousjätteiden mukana!

Toimita käytöstä poistettu laite kierrätyspistee-seen.

Toimituslaajuus

Toimituslaajuuteen sisältyy:

1 autoradio
1 käyttö-/asennusohjekirja
1 asennuskehys
2 irrotustyökalua

Erikoisvarusteet (eivät kuulu toimituslaajuuteen)

Käytä vain Blaupunktin hyväksymiä erikoisvarusteita. Tarkempia tietoja saat Blaupunktkauppiaaltasi tai internetistä osoitteesta www.blaupunkt.com.

Käyttöönotto

Varkaudenesto

Tämä autoradio on varkaussuojattu nelinumeroisella koodinumerolla. Voit asettaa, että koodinumero täytyy syöttää aina sen jälkeen kun virransyöttö auton akusta on ollut katkaistuna. Laite on varkaille arvoton, kun koodikysely on aktivoitu ja koodinumero ei ole varkaan tiedossa.

Huomautuksia:

• Koodikyselyä ei ole aktivoitu tehtaalla, mutta se on mahdollista aktivoida (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "VARIOUS"-valikossa (muut asetukset)", valikkokohta "SEC CODE" (koodikysely)).
• Koodinumeroksi on asetettu tehtaalla "0000". Koodinumeroa on mahdollista muuttaa (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "VARIOUS"-valikossa (muut asetukset)", valikkokohta "CODE SET" (koodinumeron muuttaminen)).

Koodinumeron syöttäminen jännitekatkoksen jälkeen

Kun koodikysely on aktivoitu, nelinumeroinen koodinumero täytyy syöttää aina kun laitteen yhteys auton sähköjännitteeseen on katkennut (esim. akku irrotettu korjausten yhteydessä).

Koodinumeron jokaisen merkin kohdalla:

Aseta vastaava numero painamalla näppäintä V / ∧⑦.
Vahvista valinta painamalla näppäintä>⑦.

Huomautus:

Kun syötät koodia, voit palata edelliseen merkkiin painamalla näppäintä <⑦.

Kun olet syöttänyt ja vahvistanut neljännen merkin, autoradio kytkeytyy päälle.

Huomautus:

Jos olet syöttänyt väärän koodinumeron, näyttöön tulee hetkeksi "CODE ERR" ja laite lukittuu 99 sekunniksi. Sen jälkeen voit tehdä koodinsyötön toistamiseen.

Viritinalueen asetus

Tämä autoradio on suunniteltu useita eri alueita varten, joilla käytetään erilaisia taajuusalueita ja lähetintekniikoita. Tehtaalla viritinalueeksi on asetettu "EUROPE" (Eurooppa). Valittavissa ovat lisäksi viritinalueet "USA", "S-AMERICA" (Etelä-Amerikka) ja "THAILAND" (Thaimaa).

Ohje:

Jos autoradiota käytetään Euroopan ulkopuolella, sopiva viritinalue on määritettävä ensin käyttäjävalikossa (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "TUNER"-valikossa", valikkokohta "AREA" (virtinalue)).

Kytkeminen päälle/pois

Kytkeminen päälle-/pois virtakatkaisimella (On/Off)

Kytke päälle painamalla virtakatkaisinta②.

Autoradio kytkeytyy päälle.

Kun haluat kytkeä laitteen pois päältä, pidä virtakatkaisinta ② painettuna yli 2 sekunnin ajan.

Autoradio kytkeytyy pois päältä.

Ohje:

Jos kytket ajoneuvon sytytysvirran ollessa pois päältä autoradion päälle, se sammuu automaattisesti 1 tunnin kuluttua ajoneuvon akun säästämiseksi.

Kytkeminen pois/päälle ajoneuvon sytytysvirran välityksellä

Jos autoradio on yhdistetty asennusohjeiden mukaisesti ajoneuvon sytytysvirtaan ja radiota ei ole sammutettu virtakatkaisimella ②, se kytkeytyy päälle ja pois sytytysvirran kytkemisen mukaan.

Äänenvoimakkuus

Äänenvoimakkuuden säätö

Äänenvoimakkuutta voidaan säätää askeleittain välillä 0 (pois päältä) – 50 (suurin äänenvoimakkuus).

Muuta äänenvoimakkuutta kääntämällä äänenvoimakkuuden säädintä ④.

Ohje:

Kun puhelin on yhdistetty autoradioon asennusohjeissa annettujen neuvojen mukaisesti, autoradio mykistyy puhelinkeskustelun ajaksi. Näytössä lukee mykistyksen aikana "TELEPHONE" (puhelin).

Autoradion mykistys (Mute)

Paina lyhyesti virtakatkaisinta②, kun haluat mykistää autoradion tai aktivoida jälleen aikaisemman äänenvoimakkuuden.

Näyttöön tulee mykistyksen ajaksi "MUTE".

Demo-tilan kytkeminen päälle/pois

Demo-tila esittää autoradion toiminnot näytössä juoksevana tekstinä. Voit kytkeä demo-tilan päälle ja pois:

Kytke tarvittaessa ensin autoradio pois päältä.

Pidä näppäimiä<⑦ ja MENU ⑫ samanai-kaisesti painettuina ja paina virtakatkaisinta (On/Off)②.

Autoradio kytkeytyy päälle. Näyttöön tulee lyhyesti "DEMO MODE", jos olet kytkenyt demotilan päälle. Painamalla mitä tahansa näppäintä demo-tila keskeytyy ja voit käyttää laitetta.

Liikenneradio

Viritinalueella "EUROPE" (Eurooppa) FM-asema voi tunnusmerkitä liikennetiedotukset RDS-signaalilla. Kun liikennetiedotustoiminto on aktivoitu, liikennetiedotus kytkeytyy automaattisesti kuuluville myös silloin, kun autoradio ei ole radiokäytössä.

Liikennetiedotustoiminnon ollessa aktivoituna näyttöön tulee ruuhkatunnus 📄. Liikennetiedotuksen kuuluessa näytössä lukee "TRAFFIC" (liikenne).

Liikennetiedotustoiminto kytketään päälle ja pois käyttäjävalikossa (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "TUNER"-valikossa", valikkokohta "TRAFFIC" (liikennetiedot)).

Ohjeita:

• Äänenvoimakkuus kasvaa liikennetiedotuksen kuulumisen ajaksi. Voit määrittää liikennetiedotukselle vähimmäisäänenvoimakkuuden (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "VOLUME"-valikossa (äänenvoimakkuus)", valikkokohta "TA VOLUME" (liikennetiedotuksen äänenvoimakkuus)).
• Kun haluat keskeyttää parhaillaan kuuluvan liikennetiedotuksen, paina näppäintä SRC①.

Radiokäyttö

RDS

Viritinalueella "EUROPE" (Eurooppa) monet FM-asemat lähettävät ohjelman lisäksi RDS-signaalin (Radio Data System), joka mahdollistaa seuraavat lisätoiminnot:

• Näytössä ilmoitetaan aseman nimi.
• Autoradio tunnistaa liikennetiedotukset ja uutislähetykset ja pystyy kytkemään ne automaattisesti kuuluville muissakin toimintamuodossa (esim. CD-käytössä).
• Vaihtoehtoinen taajuus: Kun RDS-toiminto on aktivoituna, autoradio etsii viritetylle asemalle automaattisesti parhaiten kuuluvan taajuuden.
• Alueellinen: Jotkut asemat jakavat tiettyinä aikoina ohjelmansa sisällöltään erilaisiksi alueohjelmiksi. Jos REGIONAL-aluetoiminto on valittu, autoradio vaihtaa vain sellaisille vaihtoehtoisille taajuuksille, joilla lähetetään samaa alueohjelmaa.

RDS- ja REGIONAL-toiminnot kytketään päälle ja pois käyttäjävalikossa (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "TUNER"-valikossa", valikkokohdat "RDS" ja "REGIONAL").

Vaihtaminen radiokäyttöön tai muistitason valinta

Seuraavat muistitasot ovat käytettävissäsi erilaisilla viritinalueilla:

Alue Muistitasot
EUROPE(Eurooppa)	FM1, FM2, FMT, MW
USA FM1, FM2, FMT, AM, AMT
S-AMERICA(Etelä-Amerikka)	FM1, FM2, FMT, AM, AMT
THAILAND(Thaimaa)	FM1, FM2, FMT, AM, AMT

Paina näppäintä SRC① niin monta kertaa, kunnes näyttöön tulee haluamasi muistitaso.

Ohjeita:

• Kullekin muistitasolle voidaan tallentaa enintään 5 asemaa.
• Voit aktivoida tai deaktivoida muistitasot käyttäjävalikon kautta (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "TUNER"-valikossa", valikkokohta "TUN BAND" (kaistan valinta)). Deaktivoidut muistitasot ohitetaan lähdevalinnan yhteydessä näppäimellä SRC ①.

Asemien viritys

Voit virittää aseman eri tavoin:

Asemien manuaalinen viritys

Paina näppäintä < />⑦ yhden tai useamman kerran lyhyesti, kun haluat muuttaa taajuutta askeleittain, tai pitkään, kun haluat muuttaa taajuutta nopeasti.

Ohje:

Viritinalueilla "EUROPE" (Eurooppa) ja "USA": PTY-toiminnon ollessa päällä aaltoalueella FM näytetään nykyisin valittuna oleva ohjelmatyyppi, jota voidaan muuttaa (katso luku "PTY").

Asemanhaun käynnistäminen

Käynnistä asemanhaku painamalla näppäintä V/∧⑦.

Seuraava vastaanottokelpoinen asema virittyy kuuluviin.

Ohjeita:

• Viritinalueella "EUROPE" (Eurooppa): Lii-kennetiedotustoiminnon ( ) ollessa päällä FM-aaltoalueella viritetään vain liikenneradioasemia.
• Viritinalueilla "EUROPE" (Eurooppa) ja "USA": PTY-toiminnon ollessa päällä aalto-alueella FM viritetään seuraava asema, joka kuuluu nykyisin valittuna olevaan ohjelmatyyppiin (katso luku "PTY").
• Hakutoiminnon herkkyyttä voidaan sää-tää (katso luku "Käyttäjääasetukset", kohta "Asetuksen tekeminen "TUNER"-valikossa", valikkokohta "SEEK SENS" (herkkyys)).

Aseman tallentaminen / tallennetun aseman hakeminen

Valitse haluamasi muistitaso.
Viritä tarv. haluamasi asema.
Paina asemanäppäintä ⑪ noin 2 sekuntia, kun haluat tallentaa nykyisen aseman kysei- selle näppäimelle.
- tai -
Paina asemanäppäintä ^11 lyhyesti, kun haluat avata tallennetun aseman.

Radioasemien esittelysoitto

Selailuhakutoiminnolla voit kuunnella tietyn ajan nykyisen aaltoalueen jokaista kuuntelukelpoista asemaa.

Ohje:

Voit määrittää yksittäisen aseman esittelyajan keston (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "VARIOUS"-valikossa (muut asetukset)", valikkokohta "SCAN TIME" (esittelyaika)).

Käynnistä esittelysoitto painamalla näppäintä MENU ⑫ noin 2 sekuntia.

Esittelysoiton aikana näyttöön tulee vuorotellen "SCAN" ja nykyinen taajuus sekä muistitaso tai aseman nimi.

Jatka parhaillaan kuuluvan aseman soittoa painamalla lyhyesti näppäintä MENU ⑫.

Asemien automaattinen tallennus (Travelstore)

Travelstoren avulla voit etsiä automaattisesti alueen 5 parhaiten kuuluvaa asemaa ja tallentaa ne muistitasolle. Sen myötä tämän muistitason aiemmin tallennetut asemat kumoutuvat.

Voit tallentaa Travelstore-toiminnolla kaikilla viri-tinalueilla 5 FM-asemaa FMT-muistotasolle. Viri-tinalueilla "USA", "S-AMERICA" (Etelä-Amerikka) ja "THAILAND" (Thaimaa) voit tämän lisäksi tallentaa 5 AM-asemaa AMT-muistitasolle.

Valitse haluamasi aaltoalueen muistitaso, esim. FM1 tai AM.

Paina näppäintä SRC ① noin 2 sekuntia.

Viritin aloittaa automaattisesti asemanhaun; näyttöön tulee "FM TSTORE" tai "AM TSTORE". Kun tallennus on saatu päätökseen, radio soittaa FMT- tai AMT-tason muistipaikalle 1 tallenettua asemaa.

Ohjeita:

• Viritinalue "EUROPE" (Eurooppa): Liikennetiedotustoiminnon (.) ollessa päällä vain liikenneradioasemia tallennetaan muistiin.
• Jos FMT- tai AMT-muistitaso on deaktivoitu (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "TUNER"-valikossa", valikkokohta "TUN BAND" (kaistan valinta)), se aktivoituu taas automaattisesti, kun Travelstore-toiminto käynnistetään.

PTY

Viritinalueilla "EUROPE" (Eurooppa) ja "USA" FM-asema voi välittää aseman nykyisen ohjelmatyy-pin, esim. KULTTUURI, POP, JAZZ, ROCK, URHEILU tai TIEDE. Näin voit etsiä PTY-toiminnolla kohden-netusti tietyn ohjelmatyypin lähetyksiä, esim. rock- tai urheilulähetyksiä. Ota huomioon se, että kaikki asemat eivät tue PTY-toimintoa.

Ohje:

PTY-toiminto on käytettävissä vain, kun se on kytketty päälle (katso luku "Käyttäjäasetukset", jakso "Asetusten tekeminen "TUNER"-valikossa", valikkokohta "PTY").

Ohjelmatyypin valinta

Paina näppäintä</>⑦ lyhyesti.

Nykyisin valittuna oleva ohjelmatyyppi näytetään lyhyesti ja voit valita jonkin toisen ohjelmatyypin.

Paina tarvittaessa näppäintä </ >⑦ niin monta kertaa, että haluttu ohjelmatyyppi on valittuna.

Ohje:

Viritinalueella "EUROPE" (Eurooppa) voit asettaa kielen, jolla ohjelmatyypit ilmoitetaan (katso luku "Käyttäjäasetukset", jakso "Asetusten tekeminen "TUNER"-valikossa", valikkokohta "PTY LANG" (PTY-kieli)).

Aseman haku

Paina näppäintäV/ ∧ ⑦.

Haun aikana näytössä näkyy sillä hetkellä valittuna oleva ohjelmatyyppi.

Kun haettua ohjelmatyyppiä vastaava asema löytyy, se jää kuulumaan.

Ohjeita:

- Jos radio ei löydä yhtään valittuun ohjelmatyyppiin kuuluvaa asemaa, näyttöön tulee hetkeksi ilmoitus "PTY NONE" ja radio antaa 1 äänimerkin. Viimeksi kuunneltu asema virittyy jälleen päälle.

- Kun asetettu tai jokin muu asemaketjuun kuuluva asema lähettää myöhempänä ajankohtana haluttua ohjelmatyyppiä, autoradio vaihtaa automaattisesti nykyiseltä asemalta haluttua ohjelmatyyppiä lähettävälle asemalle. Ota huomioon se, että kaikki asemat eivät tue tätä toimintoa.

CD-/MP3-/WMA-käyttö

Perustiedot

Voit soittaa tällä autoradiolla audio-CD-levyillä (CDDA) ja CD-R/RW-levyillä olevia audio-, MP3- tai WMA-tiedostoja sekä USB-tietovälineillä olevia MP3- tai WMA-tiedostoja.

Ohjeita:

• Käytä moitteettoman toiminnan varmistamiseksi vain sellaisia CD-levyjä, joissa on Compact Disc -logo.
• Blaupunkt ei voi taata kopiointisuojattujen CD-levyjen eikä kaikkien markkinoilla olevien CD-aihioiden ja USB-tietovälineiden moitteetonta toimintaa.

Noudata MP3-/WMA-tietovälineen valmistelussa seuraavia ohjeita:

• Kappaleiden ja hakemistojen nimeäminen:
• Enintään 24 merkkiä ilman tiedostopäätettä ".mp3" tai ".wma" (jos merkkejä on enemmän, autoradion tunnistamien kappaleiden ja kansioiden lukumäärä vähenee)
  – Ei ääkkösiä eikä erikoismerkkejä

• CD-formaatit: CD-R/RW, ∅: 12 cm

• CD-tietoformaatit: ISO 9669 Level 1 ja 2, Joliet

- CD-polttonopeus: Maks. 16-kertainen (suositus)

- USB-formaatti/-tiedostojärjestelmä: Mass Storage Device (massamuisti) / FAT16/32

- Audiotiedostojen tiedostopääte:

-.MP3 MP3-tiedostoille
- .WMA WMA-tiedostoille

• WMA-tiedostot vain ilman digitaalista käyttöoi-keuksien hallintaa (Digital Rights Management, DRM) ja jotka on luotu Windows Media Player -ohjelman versiolla 8 tai uudemmalla versiolla
  • MP3-ID3-tagit: Versio 1 ja 2
  • Audiotiedostojen luontinopeus:

- MP3: 32 - 320 kbps

- WMA: 32 - 192 kbps

- USB-tietovälineen tietuerakenteesta riippuen voidaan hallinnoida enintään 20 000 merkintää.

Vaihtaminen CD-/MP3-/WMA-käyttöön

Paina näppäintä SRC ① niin monta kertaa, kunnes näyttöön tulee haluamasi audiolähde:

• "CD": Sisäänlaitettu CD
- "USB": Paikalleenkytketty USB-tietoväline
- "AUX": Järjestelmään kytketty ulkoinen audiolähde

Ohjeita:

• Kulloinenkin audiolähde voidaan valita vain silloin, kun vastaava tietoväline on laitettu sisään tai vastaava laite on liitetty järjestelmään.
• Jos autoradion täytyy ensin lukea järjestelmään kytketyn laitteen tai tietovälineen tiedot ennen toiston aloittamista, näyttöön tulee sen ajaksi ilmoitus "READING" (lukee). Lukemisen kesto riippuu laitteen tai tietovälineen tietomäärästä ja mallista. Jos laite tai tietoväline on epäkunnossa tai siirrettyjä tietoja ei voida toistaa, näyttöön tulee vastaava ilmoitus (esim. "USB ERROR" (USB-virhe)).

CD-levyn asettaminen/poistaminen laitteesta

CD-levyn asettaminen laitteeseen

CD-soittimen vaurioitumisvaara!

Laitteessa ei saa käyttää normaalista muodosta poikkeavia CD-levyjä

(Shape-CD-levyt) eikä halkaisijaltaan 8 cm kokoisia CD-levyjä (Mini-CD-levyt).

Emme vastaa CD-aseman vahingoista, jotka johtuvat soveltumattomien CD-levyjen käytöstä.

Ohje:

CD-levyn automaattista sisäänvetoa ei saa estää eikä avustaa painamalla.

Työnnä CD-levy tekstipuoli ylöspäin CD-aukkoon ⑤, kunnes tunnet vastusta.

Laite vetää CD-levyn automaattisesti sisään ja tarkastaa sen tiedot. Sen jälkeen toisto alkaa CD- tai MP3-käytössä.

Ohje:

Jos laitteessa olevaa CD-levyä ei voida toistaa, näyttöön tulee hetkeksi ilmoitus "CD ERROR" (CD-virhe) ja CD-levy tulee automaattisesti ulos noin 2 sekunnin kuluttua.

CD-levyn poistaminen

Ohje:

CD-levyn ulostuloa ei saa estää eikä avustaa.

Paina näppäintä ⑧, kun haluat poistaa CD-levyn laitteesta.

Ohjeita:

• Jos et ota laitteen ulostyöntämää CD-levyä pois, se vedetään automaattisesti takaisin sisään n. 10 sekunnin kuluttua.
• CD-levy voidaan poistaa myös silloin, kun autoradio on sammutettuna tai jokin toinen audiolähde on toiminnassa.

USB-tietovälineen kytkeminen/irrottaminen

USB-tietovälineen kytkeminen

Kytke autoradio pois päältä, jotta tietovälineen sisäänkirjaus tapahtuu oikein.
Vedä USB-koskettimen ^9 suojakantta eteenpäin, kunnes se irtoaa USB-koskettimesta, ja taita se alas.
Kytke USB-tietoväline laitteeseen.
Kytke autoradio päälle.

Jos USB-tietoväline valitaan audiolähteeksi ensimmäistä kertaa, sen tiedot luetaan ensin.

Ohjeita:

• Jos laitteeseen kytkettyä USB-tietovälinettä ei pystytä toistamaan, näyttöön tulee hetkeksi ilmoitus "USB ERROR" (USB-virhe).
• Lukemiseen tarvittava aika riippuu USB-tietovälineen mallista ja koosta.

USB-tietovälineen irrottaminen

Kytke autoradio pois päältä, jotta tietovälineen uloskirjaus tapahtuu oikein.
Vedä USB-tietoväline irti laitteesta.
Sulje USB-koskettimen⑨ suojakansi.

Kappaleen valinta

Paina näppäintä</ >⑦ lyhyesti, kun haluat vaihtaa edelliseen/seuraavaan kappaleeseen.

Ohje:

Jos nykyinen kappale soi yli 3 sekunnin ajan, näppäimen <⑦ kertapainallus käynnistää kappaleen uudelleen.

Kansion valinta

(vain MP3-/WMA-käytössä)

Paina näppäintäV/ ∧⑦, kun haluat vaihtaa edelliseen/seuraavaan kansioon.

Nopea haku

Pidä näppäintä</ >⑦ niin kauan painettuna, että olet haluamassasi kohdassa.

Toiston keskeytys

Paina näppäintä 3 ▶⑪, kun haluat keskeyttää toiston ("PAUSE") tai jatkaa jälleen kuuntelua.

Kaikkien kappaleiden esittelysoitto

Selailuhakutoiminnolla voit tehdä kaikkien käytet- tävissä olevien kappaleiden esittelysoiton.

Paina näppäintä MENU ⑫ noin 2 sekuntia, kun haluat käynnistää esittelysoiton, tai lyhyesti, kun haluat jatkaa parhaillaan kuuluvan kappaleen kuuntelua.

Esittelysoiton aikana näytössä näkyy vuorotellen "PLAY SCAN" ja nykyisen kappaleen soittoaika.

Ohje:

Esittelyajan kesto voidaan säätää (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "VARIOUS"-valikossa (muut asetukset)", valikkokohta "SCAN TIME" (esittelyaika)).

Kappaleiden saturnnaissoitto

Paina näppäintä 5 MIX ⑪, kun haluat vaihtaa toistomoodien välillä:

Käyttö Näyttö Merkitys
CD MIX ALL		Kappaleiden sekoitus
MP3/WMA	MIX DIR	Nykyisen kansion kappaleiden sekoitus
	MIX ALL	Tietovälineen kappaleiden sekoitus
Yleisk. MIX OFF Normaali toisto

Jos MIX-toiminto on valittu, näyttöön tulee tunnus MIX (kaikkien kappaleiden sekoitus) tai MIX 📋 (nykyisen kansion kappaleiden sekoitus).

Yksittäisten kappaleiden tai hakemistojen jatkuva toisto

Paina näppäintä 4 RPT ⑪, kun haluat vaihtaa toistomoodien välillä:

Käyttö Näyttö Merkitys
CD RPT TRACK		Kappaleen jatkuva toisto
MP3/WMA	RPT TRACK	Kappaleen jatkuva toisto
	RPT DIR	Kansion jatkuva soitto
Yleisk. RPT OFF Normaali toisto

Jos RPT-toiminto on valittu, näyttöön tulee tunnus (kappaleen jatkuva toisto) tai

(kansion jatkuva toisto).

Ulkoiset audiolähteet

Front-AUX-IN-kosketin

Vaara!

Pistoke lisää loukkaantumisvaaraa.

Onnettomuuden yhteydessä Front-AUX-IN-koskettimessa oleva pistoke voi aiheuttaa loukkaantumisen. Suorien pistokkeiden tai adapterien käyttö lisää loukkaantumisvaaraa.

Tästä syystä suosittelemme käyttämään taivutettuja jakkiliittimiä.

Heti kun ulkoinen audiolähde (esim. kannettava MP3-soitin) on kytketty Front-AUX-IN-kosketti- meen ⑩, se voidaan valita näppäimellä SRC ①. Näyttöön tulee silloin "AUX".

Äänensävysäädöt

Valikossa "AUDIO" voit muuttaa seuraavia äänen-sävyasetuksia:

• Basso- ja diskanttitason säätö
• Äänenvoimakkuuden jakosuhteen säätö vasemmalle/oikealle (Balance) ja eteen/taakse (Fader)
• Alhaisella äänenvoimakkuudella tapahtuvan basson korotuksen (X-Bass) säätö
• Ääniprofi ilin (Presets) valinta

"AUDIO"-valikon valinta ja siitä poistuminen

Avaa käyttäjävalikko painamalla lyhyesti näppäintä MENU ⑫.
Paina näppäintäV / ∧⑦ niin monta kertaa, kunnes valikkokohta "AUDIO" on valittuna.
Avaa "AUDIO"-valikko painamalla näppäintä

⑦.
Paina näppäintäV / ∧⑦ niin monta kertaa, kunnes haluttu valikkokohta on valittuna.
Suorita asetus (katso seuraava jakso).

Paina näppäintä MENU ^12 lyhyesti, kun haluat poistua valikosta.

Ohjeita:

• Valikosta poistutaan automaattisesti n. 30 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näkyviin tulee taas nykyisen audiolähteen näyttö.
• Kun painat valikossa näppäintä <⑦, pääset takaisin ylemmälle valikkotasolle.

Asetusten tekeminen "AUDIO"-valikossa

BASS

Bassotaso. Asetusvaihtoehdot: -7...+7.

Avaa alivalikko painamalla näppäintä >⑦.
Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

TREBLE

Diskanttitaso. Asetusvaihtoehdot: -7...+7.

Avaa alivalikko painamalla näppäintä >⑦.

Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

BALANCE

Äänenvoimakkuuden jako vasemmalle/oikealle. Asetusvaihtoehdot: L9 (vasemmalle) – R9 (oike-alle).

Avaa alivalikko painamalla näppäintä>⑦.

Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

FADER

Äänenvoimakkuuden jako eteen/taakse. Asetus-vaihtoehdot: R9 (taakse) – F9 (eteen).

Avaa alivalikko painamalla näppäintä>⑦.

Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

X-BASS

Alhaisella äänenvoimakkuudella tapahtuva basson korotus. Asetusvaihtoehdot: OFF (pois päältä), 1, 2, 3 (suurin korotus).

Avaa alivalikko painamalla näppäintä>⑦.

Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

PRESETS (ääniprofi ili)

Taajuuskorjaimen esiasetuksen valinta. Asetus-vaihtoehdot: POP, ROCK, CLASSIC (klassinen), EQ OFF (ääniprofi ili pois; ei esiasetusta).

Avaa alivalikko painamalla näppäintä>⑦.

Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

Käyttäjääasetukset

Käyttäjävalikon avaaminen ja valikon valitseminen

Avaa käyttäjävalikko painamalla lyhyesti näppäintä MENU ⑫.

Käyttäjävalikko sisältää seuraaviin valikoihin jaetut käyttäjäasetukset:

• TUNER

• AUDIO (katso luku "Äänensävysäädöt")

• DISPLAY

• VOLUME (äänenvoimakkuus)

• VARIOUS (muut asetukset)

Paina näppäintäV / ∧⑦ niin monta kertaa, että haluttu valikko on valittuna.

Avaa valitsemasi valikko painamalla näppäintä >⑦.

Paina näppäintäV / ∧⑦ niin monta kertaa, että haluttu valikkokohta on valittuna.

Tee asetus (katso seuraavat jaksot).

Paina näppäintä MENU ^12 lyhyesti, kun haluat poistua valikosta.

Ohjeita:

- Valikosta poistutaan automaattisesti n. 30 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näkyviin tulee taas nykyisen audiolähteen näyttö.

- Kun painat valikossa näppäintä <⑦, pääset takaisin ylemmälle valikkotasolle.

Asetusten tekeminen "TUNER"-valikossa

RDS

RDS-toiminnon päälle- tai poiskytkentä. Asetus-vaihtoehdot: ON (päälle), OFF (pois).

Avaa alivalikko painamalla näppäintä>⑦.

Vaihda asetusten välillä kääntämällä äänenvoimakkuuden säädintä 4.

TRAFFIC (liikennetiedot) (vain viritinalue EUROPE (Eurooppa))

Mahdollista vain FM-radiokäytössä: Liikennetiedotustoiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa alivalikko painamalla näppäintä >⑦.

Vaihda asetusten välillä kääntämällä äänenvoimakkuuden säädintä ④.

Liikennetiedotustoiminnon ollessa päällekytket- tynä näyttöön tulee tunnus

TUN BAND (kaistan valinta)

Muistitasojen aktivointi ja deaktivointi.

Deaktivoitavissa olevat muistitasot:

Alue Muistitasot
EUROPE(Eurooppa)	FM2, FMT, MW
USA FM2, FMT, AM, AMT
S-AMERICA(Etelä-Amerikka)	FM2, FMT, AM, AMT
THAILAND(Thaimaa)	FM2, FMT, AM, AMT

Asetus kulloinkin: ON (päällä), OFF (pois).

Avaa alivalikko painamalla näppäintä>⑦.
Paina näppäintäV / ∧ ⑦ niin monta kertaa, että näyttöön tulee haluamasi muistitaso.
Muuta asetusta painamalla näppäintä ⑦.
Käännä äänenvoimakkuuden säädintä ④, kun haluat vaihtaa asetusten ON (päällä; muistason aktivointi) ja OFF (pois; muistason deaktivointi) välillä.

Deaktivoidut muistitasot ohitetaan lähdevalinnan yhteydessä näppäimellä SRC ①.

Ohjeita:

• Tehdasasetuksena kaikki AM-muistitasot on deaktivoitu.
• Kun jokin muistitaso deaktivoidaan, kyseiselle muistitasolle tallennetut asemat säilyvät.

REGIONAL (vain viritinalue EUROPE (Eurooppa))

Mahdollista vain FM-radiokäytössä: REGIONAL-toiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa alivalikko painamalla näppäintä>⑦.
Vaihda asetusten välillä kääntämällä äänenvoimakkuuden säädintä ④.

SEEK SENS (herkkyys)

Asemanhakuherkkyyden säätö. Asetusvaihtoehdot: LO1 (matalin) – HI6 (korkein).

Avaa alivalikko painamalla näppäintä>⑦.
Vaihda asetusten välillä kääntämällä äänenvoimakkuuden säädintä ④.

PTY

PTY-toiminnon päälle- tai poiskytkentä. Asetus-vaihtoehdot: ON (päälle), OFF (pois).

Avaa alivalikko painamalla näppäintä>⑦.
Vaihda asetusten välillä kääntämällä äänenvoimakkuuden säädintä ④.

PTY LANG (PTY-kieli) (vain viritinalue EUROPE (Eurooppa))

Ohjelmatyypin näyttökielen valinta. Asetusvaihtoehdot: ENGLISH (englanti), DEUTSCH (saksa), FRANCAIS (ranska).

Avaa alivalikko painamalla näppäintä>⑦.
Valitse kieli kääntämällä äänenvoimakkuuden säädintä ④.

AREA (virtinalue)

Radiovastaanoton viritinalueen valinta. Asetus-vaihtoehdot: EUROPE (Eurooppa), USA, S-AMERICA (Etelä-Amerikka), THAILAND (Thaimaa).

Avaa alivalikko painamalla näppäintä>⑦.
Valitse viritinalue painamalla näppäintä V/ 7.
Aseta viritinalue painamalla näppäintä>⑦.
Vahvista valittu viritinalue painamalla näppäintä >⑦.

Asetusten tekeminen "DISPLAY"-valikossa

DIM DAY/DIM NIGHT

Näytön kirkkauden säätö päivälle (DIM DAY) ja yöle (DIM NIGHT). Asetusvaihtoehdot: 1 – 16.

Avaa alivalikko painamalla näppäintä>⑦.

Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

Kun autoradio on kytketty asennusohjeiden mukaisesti paikalleen ja ajoneuvossa on asiaankuu-luva liitäntä, näytön kirkkauden vaihto päivää ja yötä varten tapahtuu ajoneuvon valojen päälle- ja poiskytkennän myötä.

SCROLL (vieritys)

Näytössä näkyvän juoksevan tekstin kertanäytön tai jatkuvan näytön valinta (esim. MP3-tiedostonimen näyttö). Asetusvaihtoehdot: X1 (kertanäyttö), ON (päällä; jatkuvasti toistuva näyttö).

Avaa alivalikko painamalla näppäintä>⑦.

Vaihda asetusten välillä kääntämällä äänenvoimakkuuden säädintä ④.

Asetusten tekeminen "VOLUME"-valikossa (äänenvoimakkuus)

ON VOLUME (päällekytkettäessä voimassa oleva äänenvoimakkuus)

Päällekytkettäessä voimassa olevan äänenvoimakkuuden säätö. Asetusvaihtoehdot: 1 – 50.

Avaa alivalikko painamalla näppäintä >⑦.

Säädä haluamasi päällekytkettäessä voimassa oleva äänenvoimakkuus kääntämällä äänenvoimakkuuden säädintä ④.

LAST VOL (viimeksi käytetty äänenvoimakkuus)

Kun asetat LAST VOL -äänenvoimakkuuden, silloin päällekytkettäessä aktivoidaan se äänenvoimakkuus, jota käytit ennen sammutusta. Asetusvaihtoehdot: ON (pälle), OFF (pois).

Vaara!

Suuri äänenvoimakkuus

Äänenvoimakkuus voi päällekytkettäessä olla yllättävän suuri, jos asetus LAST VOL (viimeinen äänenvoimakkuus) on valittuna ja äänenvoimakkuus oli suuri, kun radio sammutettiin. Säädä äänenvoimakkuus aina kohtuulliseksi.

Avaa alivalikko painamalla näppäintä>⑦.
Vaihda asetusten välillä kääntämällä äänenvoimakkuuden säädintä ④.

TA VOLUME ((liikennetiedotuksen äänenvoimakkuus)

(vain viritinalue EUROPE (Eurooppa))

Liikennetiedotusten mininiäänenvoimakkuuden säätö. Asetusvaihtoehdot: 1 – 50.

Avaa alivalikko painamalla näppäintä>⑦.
Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

BEEP

Äänimerkin päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa alivalikko painamalla näppäintä>⑦.
Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

Asetusten tekeminen "VARIOUS"-valikossa (muut asetukset)

SCAN TIME (esittelyaika)

Esittelysoiton säätö 5-sekunnin askelin. Asetus-vaihtoehdot: 5 – 30.

Avaa alivalikko painamalla näppäintä>⑦.

Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

Kytke koodikysely päälle tai pois. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa alivalikko painamalla näppäintä>⑦.

Tee asetus kääntämällä äänenvoimakkuuden säädintä ④.

CODE SET (koodinumeron muuttaminen)

Koodinumeroksi on asetettu tehtaalla "0000". Tätä koodinumeroa on mahdollista muuttaa.

Avaa syöttövalikko painamalla näppäintä

⑦.

Näyttöön tulee nykyinen muistissa oleva koodinumero.

Valitse kuhunkin kohtaan numero kääntämällä äänenvoimakkuuden säädintä ④.

Siirry edelliseen tai seuraavaan kohtaan painamalla näppäintä > tai <⑦.

Huomautus:

Koodinumeron syötön aikana äänenvoimakkuutta ei ole voida muuttaa.

NORMSET (palautus tehdasasetuksiin)

Autoradion palautus tehdasasetuksiin.

Avaa alivalikko painamalla näppäintä >⑦.

Vahvista palautus tehdasasetuksiin painamalla näppäintä >⑦.

Autoradio sammuu ja palautetaan tehdasa-setuksiin.

Tehdasasetukset

Tärkeät tehdasasetukset käyttäjävalikossa:

Valikkokohta Tehdasasetus
AREA EUROPE
FM1 / FM2 / FMT ON
MW* OFF
AM** / AMT** OFF
RDS ON
REGIONAL* OFF
TRAFFIC* OFF
SEEK SENS HI6
PTY	OFF
ON VOLUME	20
LAST VOL	OFF
TA VOLUME*	20
BEEP ON
SCAN	10
SCROLL	X1
SEC CODE	OFF

* Vain viritinalueella "EUROPE" (Eurooppa)

** Vain viritinalueilla "USA", "S-AMERICA" (Etelä-Amerikka) ja "THAILAND" (Thaimaa)

Voit palauttaa autoradion alkuperäisiin tehdasasetuksiin käyttäjävalikossa (katso luku "Käyttäjäasetukset", kohta "Asetusten tekeminen "VARIOUS"-valikossa (muut asetukset)", valikkokohta "NORMSET" (palautus tehdasasetuksiin)).

Hyödyllisiä tietoja

Takuu

Euroopan Unionin alueella ostetuille tuotteille myönnämme valmistajan takuun. Euroopan Unioniin kuulumattomista maista ostetuille laitteille pätevät asianomaisen maahantuojan soveltamat takuuehdot. Takuuehdot voit katsoa osoitteesta www.blaupunkt.com.

Korjaus-/noutopalvelu

Joissakin maissa Blaupunktilta voi tilata korjaus- ja noutopalvelun.

Osoitteesta www.blaupunkt.com voit katsoa, onko tämä palvelu saatavilla omassa maassasi.

Jos haluat käyttää tätä palvelua, voit pyytää Internetin kautta noutopalvelua hakemaan autoradiosi.

Tekniset tiedot

Jännitteensyöttö

Käyttöjännite: 10,8 – 15,6 V

Virranotto

Käytössä: < 10 A

10 s poiskytkennän

jälkeen: < 2 mA

Vahvistin

Lähtöteho: 4 x 20 W sini kun 14,4 V

4 ohmiin

10 % THD:llä.

4 x 45 W maks. teho

Viritin

Aaltoalueet Eurooppa/Thaimaa:

FM (ULA): 87,5 - 108 MHz

Aaltoalueet Etelä-Amerikka:

FM (ULA): 87,5 - 107,9 MHz

Esivahvistimen lähtö (Pre-amp Out)

2 kanavaa: 2 V kun THD < 1 %

Tuloherkkyys

Front-AUX-IN: 300 mV / 10 kΩ

Mitat ja paino

L x K x S: 178 x 51 x 165 mm

Paino: n. 1,30 kg

Oikeudet muutoksiin pidätetään

1 83 4 2 75 6 SRC BLAUPUNKT BLAUPUNKT MENU 1 2 3 >> 4 RPT 5 MIX 10 912 11

Noudata asennus- ja liitäntätöiden yhteydessä seuraavia turvallisuusohjeita.

• Irrota akun miinusnapakytkennät! Noudata ajoneuvon valmistajan antamia turvaohjeita.
• Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu.
• Plus- ja miinuskaapelin poikkipinta ei saa alittaa 1,5 mm ^2 mittaa.

- Älä kytke auton pistoketta radioon!

Saat autoosi sopivan sovitinjohdon BLAUPUNKT-kauppiaaltasi.

- Autosi saattaa poiketa tästä kuvauksesta. Emme vastaa asennus- tai kytkentävirheiden aiheuttamista vaurioista tai niiden seurauksista.

Jos tässä annetut ohjeet eivät sovellu asennustilanteeseen, käänny Blaupunkt-kauppiaan, ajoneuvon valmistajan tai puhelinpalvelumme puoleen.

Jos asennetaan vahvistin, tällöin on ehdottomasti kytkettävä ensin laitteiden maadoitukset, ennen kuin linjalähtöliitäntöjen pistokkeet liitetään pai- koilleen.

Muiden laitteiden maadoituksia ei saa kytkeä autoradion maadoitukseen (kotelo).

Toimitukseen kuuluvat asennus- ja kytkentäosat

Täydennä laitepassin tiedot ja pidä se hyvässä tallessa!
