BEDIENUNGSANLEITUNG Birmingham 2012 BLAUPUNKT

Bedienungs- und Einbauanleitung

① SRC-Taste Speicherebene bzw. Audioquelle wählen
② Ein-/Aus-Taste Kurzdruck: Autoradio einschalten Im Betrieb: Autoradio stumm schalten (Mute) Langdruck: Autoradio ausschalten
③ Infrarotempfänger
④ Lautstärkeregler Im Menü: Einstellungen ändern
⑤ CD-Schacht
⑥ Display
⑦ A-Taste Im Menü: Menüpunkt wählen Radiobetrieb: Suchlauf starten MP3-/WMA-Betrieb: Zu nächstem/vorherigem Ordner wechseln

</>Taste

Im Menü: Menüebene wechseln Radiobetrieb: Sender einstellen Andere Betriebsarten: Titelwahl

⑧ Paste (Eject) CD ausgeben
⑨ USB-Buchse
⑩ Front-AUX-IN-Buchse
⑪ Tastenblock 1 - 5
⑫ MENU-Taste Kurzdruck: Menü aufrufen/schließen Langdruck: Scan-Funktion starten

Sicherheitshinweise 4

Verwendete Symbole 4

Verkehrssicherheit......4

Allgemeine Sicherheitshinweise ....4

Konformitätserklärung 5

Reinigungshinweise 5

Entsorgungshinweise....5

Lieferumfang 5

Sonderzubehör

(nicht im Lieferumfang)...... 5

In Betrieb nehmen 5

Diebstahlschutz 5

Empfangsregion einstellen 6

Ein-/Ausschalten....6

Lautstärke....6

Demo-Modus ein-/ausschalten 6

Verkehrsfunk 7

Radiobetrieb 7

RDS....7

In den Radiobetrieb wechseln bzw.

Speicherebene wählen 7

Sender einstellen 8

Sender speichern bzw. gespeicherten

Sender aufrufen 8

Sender anspielen 8

Sender automatisch speichern

(Travelstore)......8

PTY....9

CD-/MP3-/WMA-Betrieb 10

Grundlegende Informationen ....10

In den CD-/MP3-/WMA-Betrieb wechseln .....10

CD einlegen/entnehmen 10

USB-Datenträger anschließen/entfernen .....11

Titel wählen 11

Ordner wählen

(nur im MP3-/WMA-Betrieb) 11

Schneller Suchlauf ....11

Wiedergabe unterbrechen 11

Alle Titel anspielen 11

Titel in zufälliger Reihenfolge abspielen .....12

Einzelne Titel oder Verzeichnisse wiederholt abspielen ....12

Externe Audioquellen 12

Front-AUX-IN-Buchse 12

Klangeinstellungen....12

Menü „AUDIO“ aufrufen und verlassen .....12

Einstellungen im Menü „AUDIO“ vornehmen 13

Benutzereinstellungen 13

Benutzermenü aufrufen und Menü wählen....13

Einstellungen im Menü „TUNER“ vornehmen 14

Einstellungen im Menü „DISPLAY“ vornehmen 15

Einstellungen im Menü „VOLUME“ (Lautstärke) vornehmen....15

Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen ....16

Werkseinstellungen 17

Nützliche Informationen 17

Gewährleistung......17

Service....17

Technische Daten 18

Einbauanleitung 251

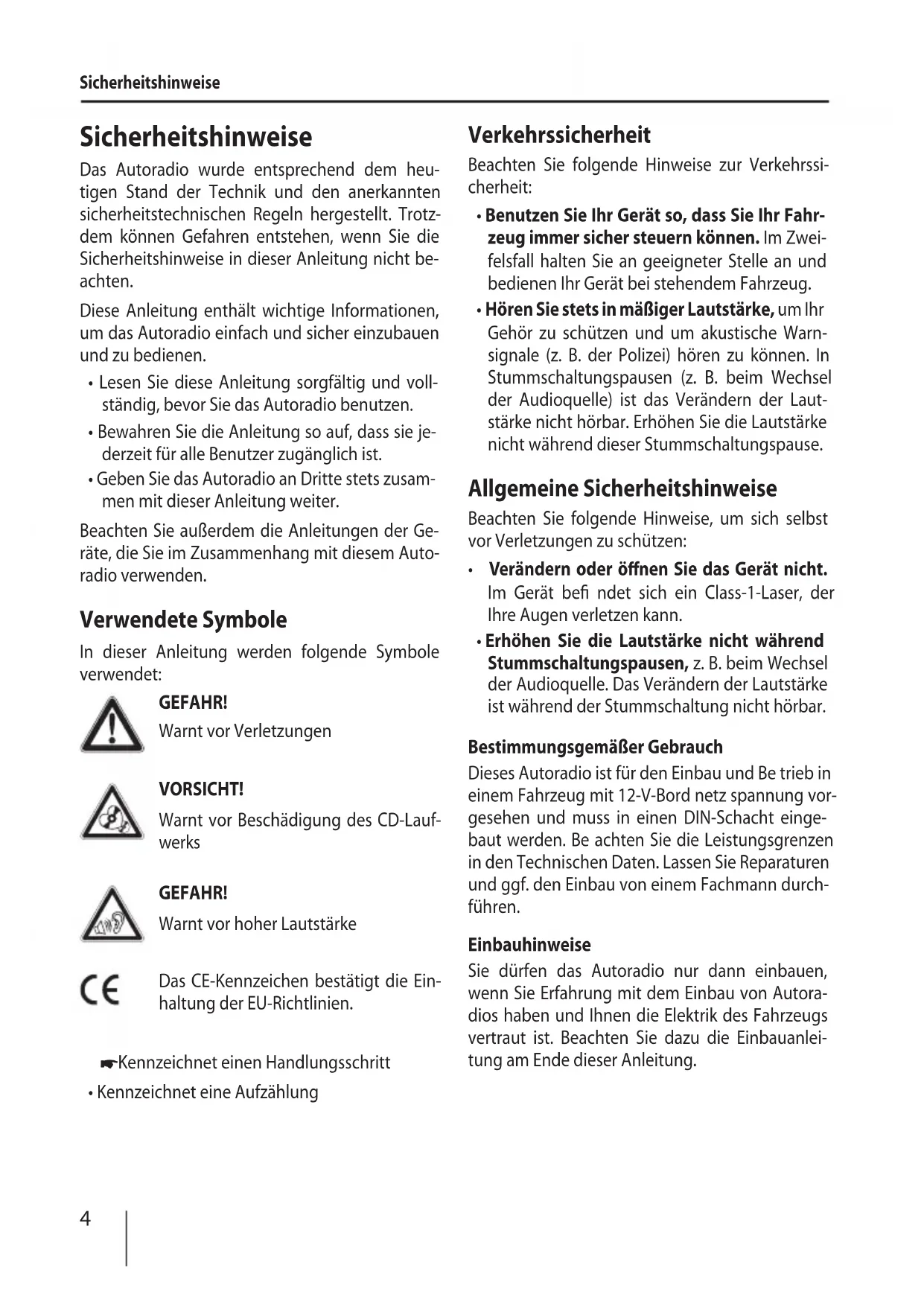

Sicherheitshinweise

Das Autoradio wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem können Gefahren entstehen, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten.

Diese Anleitung enthält wichtige Informationen, um das Autoradio einfach und sicher einzubauen und zu bedienen.

• Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Autoradio benutzen.
• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Geben Sie das Autoradio an Dritte stets zusammen mit dieser Anleitung weiter.

Beachten Sie außerdem die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden.

Verwendete Symbole

In dieser Anleitung werden folgende Symbole verwendet:

GEFAHR!

Warnt vor Verletzungen

VORSICHT!

Warnt vor Beschädigung des CD-Laufwerks

GEFAHR!

Warnt vor hoher Lautstärke

CE

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien.

Kennzeichnet einen Handlungsschritt

- Kennzeichnet eine Aufzählung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit:

• Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern können. Im Zweifelsfall halten Sie an geeigneter Stelle an und bedienen Ihr Gerät bei stehendem Fahrzeug.
• Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z. B. der Polizei) hören zu können. In Stummschaltungspausen (z. B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Allgemeine Sicherheitshinweise

Beachten Sie folgende Hinweise, um sich selbst vor Verletzungen zu schützen:

• Verändern oder öffnen Sie das Gerät nicht. Im Gerät befi ndet sich ein Class-1-Laser, der Ihre Augen verletzen kann.
• Erhöhen Sie die Lautstärke nicht während Stummschaltungspausen, z. B. beim Wechsel der Audioquelle. Das Verändern der Lautstärke ist während der Stummschaltung nicht hörbar.

Bestimmungsgemäßer Gebrauch

Dieses Autoradio ist für den Einbau und Be trieb in einem Fahrzeug mit 12-V-Bord netz spannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Be achten Sie die Leistungsgrenzen in den Technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführen.

Einbauhinweise

Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die Einbauanleitung am Ende dieser Anleitung.

Konformitätserklärung

Hiermit erklärt die Blaupunkt Embedded Systems GmbH, dass sich das Autoradio Birmingham 2012 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2004/108/EG befin det.

Sie fi nden die Konformitätserklärung im Internet unter www.blaupunkt.com.

Reinigungshinweise

Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray und Kunststoff-Pflegemittel können Stoff e enthalten, welche die Oberfl ä che des Autoradios angreifen.

Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes Tuch.

Entsorgungshinweise

Entsorgen Sie Ihr Altgerät nicht in den Hausmüll!

Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammel-systeme.

Lieferumfang

Im Lieferumfang enthalten sind:

1 Autoradio
1 Bedienungs-/Einbauanleitung
1 Halterahmen
2 Demontagewerkzeuge

Sonderzubehör (nicht im Lieferumfang)

Benutzen Sie nur von Blaupunkt zugelassenes Sonderzubehör. Informieren Sie sich bei Ihrem Blaupunkt-Fachhändler oder im Internet unter www.blaupunkt.com.

In Betrieb nehmen

Diebstahlschutz

Dieses Autoradio ist gegen Diebstahl mit einer vierstelligen Code-Nummer geschützt. Sie können einstellen, dass die Code-Nummer nach jeder Unterbrechung der Stromversorgung von der Fahrzeugbatterie eingegeben werden muss. Bei aktivierter Code-Abfrage und ohne diese Code-Nummer ist das Autoradio für einen Dieb wertlos.

Hinweise:

• Die Code-Abfrage ist werkseitig nicht aktiv, kann aber aktiviert werden (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen“, Menüpunkt „SEC CODE“ (Code-Abfrage)).
• Die Code-Nummer ist werkseitig auf „0000“ eingestellt. Sie können die Code-Nummer ändern (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen“, Menüpunkt „CODE SET“ (Code-Nummer ändern)).

Code-Nummer nach Spannungsunterbrechung eingeben

Wenn die Code-Abfrage aktiviert ist, muss nach jeder Trennung des Gerätes von der Bordspannung (z. B. Ausbau der Batterie bei Reparaturen) die vierstellige Code-Nummer eingegeben werden.

Für jede Stelle der Code-Nummer:

Drücken Sie die TasteV/ ∧⑦, um die entsprechende Ziff er einzustellen.
Drücken Sie die Taste ⑦ zum Bestätigen.

Hinweis:

Wenn Sie den Code eingeben, können Sie zu einer vorherigen Stelle, durch Drücken der Taste <7 , zurückkehren.

Nachdem Sie die vierte Stelle eingegeben und bestätigt haben, wird das Autoradio eingeschaltet.

Hinweis:

Wenn Sie eine falsche Code-Nummer eingegeben haben, wird kurz „CODE ERR“ angezeigt und das Gerät wird für 99 Sekunden gesperrt. Danach können Sie die Code-Eingabe wiederholen.

Empfangsregion einstellen

Dieses Autoradio ist für den Betrieb in verschiedenen Regionen mit unterschiedlichen Frequenzbereichen und Sendertechnologien ausgelegt. Werkseitig ist die Empfangsregion „EUROPE“ (Europa) eingestellt. Zur Verfügung stehen außerdem die Empfangsregionen „USA“, „S-AMERICA“ (Südamerika) und „THAILAND“.

Hinweis:

Betreiben Sie das Autoradio außerhalb von Europa, müssen Sie ggf. erst eine geeignete Empfangsregion im Benutzermenü einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „AREA“ (Empfangsregion)).

Ein-/Ausschalten

Ein-/Ausschalten mit der Ein-/Aus-Taste

Zum Einschalten drücken Sie die Ein-/Aus-Taste ②.

Das Autoradio schaltet ein.

Zum Ausschalten halten Sie die Ein-/Aus-Taste ② länger als 2 Sekunden gedrückt.

Das Autoradio schaltet aus.

Hinweis:

Schalten Sie das Autoradio bei ausgeschalteter Fahrzeugzündung ein, schaltet es sich automatisch nach 1 Stunde aus, um die Fahrzeugbatterie zu schonen.

Aus-/Einschalten über die Fahrzeugzündung

Wenn das Autoradio, wie in der Einbauanleitung dargestellt, mit der Fahrzeug zündung verbunden ist und es nicht mit der Ein-/Aus-Taste ② ausgeschaltet wurde, wird es mit der Zündung aus- bzw. eingeschaltet.

Lautstärke

Lautstärke einstellen

Die Lautstärke ist in Schritten von 0 (aus) bis 50 (maximal) einstellbar.

Drehen Sie den Lautstärkeregler ^4 , um die Lautstärke zu verändern.

Hinweis:

Ist ein Telefon wie in der Einbauanleitung beschrieben mit dem Autoradio verbunden, wird das Autoradio bei einem Telefongespräch stummgeschaltet. Im Display wird während der Stummschaltung „TELEPHONE“ (Telefon) angezeigt.

Autoradio stumm schalten (Mute)

Drücken Sie kurz die Ein-/Aus-Taste ^2 , um das Autoradio stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren.

Im Display wird während der Stummschaltung „MUTE“ angezeigt.

Demo-Modus ein-/ausschalten

Der Demo-Modus zeigt Ihnen die Funktionen des Autoradios als Laufschrift im Display. Sie können den Demo-Modus ein- bzw. ausschalten:

→ Schalten Sie ggf. erst das Autoradio aus.

→Halten Sie gleichzeitig die Tasten<⑦ und MENU⑫ gedrückt und drücken Sie die Ein-/Aus-Taste②

Das Autoradio wird eingeschaltet. Im Display wird kurz „DEMO MODE“ angezeigt, wenn Sie den Demo-Modus eingeschaltet haben. Durch Betätigen einer beliebigen Taste wird der Demo-Modus unterbrochen und Sie können das Gerät bedienen.

Verkehrsfunk

In der Empfangsregion „EUROPE“ (Europa) kann ein FM-Sender Verkehrsmeldungen durch ein RDS-Signal kennzeichnen. Wenn der Vorrang für Verkehrsmeldungen eingeschaltet ist, wird eine Verkehrsmeldung automatisch durchgestellt, auch wenn sich das Autoradio gerade nicht im Radiobetrieb befindet.

Bei eingeschaltetem Vorrang wird im Display das Stau-Symbol angezeigt. Während einer durchgestellten Verkehrsdurchsage wird „TRAFFIC“ (Verkehr) im Display angezeigt.

Der Vorrang wird im Benutzermenü ein- und ausgeschaltet (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „TRAFFIC“ (Verkehrsinfo)).

Hinweise:

• Die Lautstärke wird für die Dauer der durchgestellten Verkehrsdurchsage erhöht. Sie können die Minimallautstärke für Verkehrsdurchsagen einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VOLUME“ (Lautstärke) vornehmen“, Menüpunkt „TA VOLUME“ (Verkehrsinfo-Lautstärke)).
• Um eine durchgestellte Verkehrsdurchsage abzubrechen, drücken Sie die Taste SRC①.

Radiobetrieb

RDS

In der Empfangsregion „EUROPE“ (Europa) strahlen viele FM-Sender neben ihrem Programm ein RDS-Signal (Radio Data System) aus, das die folgenden Zusatzfunktionen ermöglicht:

• Der Sendername wird im Display angezeigt.

• Das Autoradio erkennt Verkehrsdurchsagen und Nachrichtensendungen und kann sie in anderen Betriebsarten (z. B. im CD-Betrieb) automatisch durchschalten.

• Alternativ frequenz: Wenn RDS eingeschalte ist, schaltet das Autoradio automatisch auf die am besten zu empfangende Frequenz des eingestellten Senders.

• Regional: Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Bei eingeschalteter REGIONAL-Funktion wechselt das Autoradio nur auf Alternativfrequenzen, auf denen dasselbe Regionalprogramm ausgestrahlt wird.

Die Funktionen RDS und REGIONAL werden im Benutzermenü ein- und ausgeschaltet (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkte „RDS“ und „REGIONAL“).

In den Radiobetrieb wechseln bzw. Speicherebene wählen

Folgende Speicherebenen stehen Ihnen in den verschiedenen Empfangsregionen zur Verfügung:

Region Speicherebenen
EUROPE (Europa) FM	M1, FM2, FMT, MW
USA FM1, FM2, FMT	AM, AMT
S-AMERICA(Südamerika)	FM1, FM2, FMT, AM, AMT
THAILAND FM1, FM	2, FMT, AM, AMT

Drücken Sie die Taste SRC ① so oft, bis die gewünschte Speicherebene angezeigt wird.

Hinweise:

• Auf jeder Speicherebene können bis zu 5 Sender gespeichert werden.
• Sie können Speicherebenen über das Benutzermenü aktivieren bzw. deaktivieren (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „TUN BAND“ (Bandauswahl)). Deaktivierte Speicherebenen werden bei der Quellenwahl mit der Taste SRC ^1 übersprungen.

Sender einstellen

Sie haben verschiedene Möglichkeiten, einen Sender einzustellen:

Sender manuell einstellen

Drücken Sie die Taste</>⑦ ein- oder mehrmals kurz, um die Frequenz schrittweise zu ändern bzw. lang, um die Frequenz schnell zu ändern.

Hinweis:

Für die Empfangsregionen „EUROPE“ (Europa) und „USA“: Im Wellenbereich FM wird bei eingeschalteter PTY-Funktion der aktuell gewählte Programmtyp angezeigt und kann geändert werden (siehe Kapitel „PTY“).

Sendersuchlauf starten

Drücken Sie die Taste V / ∧ ⑦, um den Sendersuchlauf zu starten.

Der nächste empfangbare Sender wird eingestellt.

Hinweise:

• Für die Empfangsregion „EUROPE“ (Europa): Im Wellenbereich FM werden bei eingeschaltetem Vorrang für Verkehrsfunk ( ) nur Verkehrsfunksender eingestellt.
• Für die Empfangsregionen „EUROPE“ (Europa) und „USA“: Im Wellenbereich FM wird bei eingeschalteter PTY-Funktion der nächste Sender mit dem aktuell gewählten Programmtyp eingestellt (siehe Kapitel „PTY“).
• Die Empfi ndlichkeit des Suchlaufs kann eingestellt werden (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „SEEK SENS“ (Empfi ndlichkeit)).

Sender speichern bzw. gespeicherten Sender aufrufen

Wählen Sie die gewünschte Speicherebene.
Stellen Sie ggf. den gewünschten Sender ein.
Drücken Sie eine Stationstaste ⑪ für ca. 2 Sekunden, um den aktuellen Sender auf der Taste zu speichern.
- bzw. -
Drücken Sie eine Stationstaste ^11 kurz, um den auf der Taste gespeicherten Sender aufzurufen.

Sender anspielen

Mit der Scan-Funktion wird jeder empfangbare Sender des aktuellen Wellenbereichs angespielt.

Hinweis:

Sie können die Anspielzeit pro Sender einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen“, Menüpunkt „SCAN TIME“ (Anspielzeit)).

Drücken Sie die Taste MENU ⑫ für ca. 2 Sekunden, um das Anspielen zu starten.

Während des Anspielens werden im Display abwechselnd „SCAN“ und die aktuelle Frequenz sowie Speicherebene bzw. der Sendername angezeigt.

Drücken Sie die Taste MENU 12 kurz, um den aktuell eingestellten Sender weiter zu hören.

Sender automatisch speichern (Travelstore)

Mit Travelstore können Sie die 5 stärksten Sender der Region automatisch suchen und auf einer Speicherebene speichern. Zuvor gespeicherte Sender dieser Speicherebene werden dabei gelöscht.

Sie können mit Travelstore in allen Empfangsregionen 5 FM-Sender auf der Speicher ebene FMT speichern. In den Empfangsregionen „USA“,

„ S-AMERICA“ (Südamerika) und „THAILAND“ können Sie außerdem 5 AM-Sender auf der Speicherebene AMT speichern.

Wählen Sie eine Speicherebene des gewünschten Wellenbereichs, z. B. FM1 oder AM.

Drücken Sie die Taste SRC ① für ca. 2 Sekunden.

Der Tuner beginnt mit dem automatischen Sendersuchlauf; im Display wird „FM TSTORE“ bzw. „AM TSTORE“ angezeigt. Wenn das Speichern beendet ist, wird der Sender auf Speicherplatz 1 der Ebene FMT bzw. AMT wiedergegeben.

Hinweise:

• Für die Empfangsregion „EUROPE“ (Europa): Bei eingeschaltetem Vorrang für Verkehrsfunk () werden nur Verkehrsfunksender gespeichert.
• Ist die Speicherebene FMT bzw. AMT deaktiviert (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „TUN BAND“ (Bandauswahl)), wird sie bei Auslösen der Travelstore-Funktion automatisch wieder aktiviert.

PTY

In den Empfangsregionen „EUROPE“ (Europa) und „USA“ kann ein FM-Sender seinen aktuellen Programmtyp übermitteln, z. B. KULTUR, POP, JAZZ, ROCK, SPORT oder WISSEN. Mit der PTY-Funktion können Sie so gezielt nach Sendungen eines bestimmten Programmtyps suchen, z. B. nach Rock- oder Sportsendungen. Beachten Sie, dass PTY nicht von allen Sendlern unterstützt wird.

Hinweis:

Die PTY-Funktion steht nur zur Verfügung, wenn sie eingeschaltet ist (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „PTY“).

Programmtyp wählen

☐ Drücken Sie die Taste </>⑦ kurz.

Der aktuell ausgewählte Programmtyp wird kurz angezeigt und Sie können einen anderen Programmtyp auswählen.

Drücken Sie ggf. die Taste < / > ⑦ so oft, bis der gewünschte Programmtyp ausgewählt ist.

Hinweis:

In der Empfangsregion „EUROPE“ (Europa) können Sie die Sprache, in der die Programm- typen angezeigt werden, einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „PTY LANG“ (PTY-Sprache)).

Sender suchen

Drücken Sie die Taste V/ ∧⑦.

Während des Suchlaufs wird der aktuell gewählte Programmtyp im Display angezeigt.

Sobald ein Sender mit dem gesuchten Programmtyp gefunden wird, bleibt dieser eingestellt.

Hinweise:

• Wird kein Sender mit dem ausgewählten Programmtyp gefunden, wird kurz „PTY NONE“ angezeigt und 1 Beep ertönt. Der zuletzt gespielte Sender wird wieder eingestellt.
• Wenn der eingestellte oder ein anderer Sender aus der Senderkette zu einem späteren Zeitpunkt den gewünschten Programmtyp ausstrahlt, wechselt das Autoradio automatisch vom aktuellen Sender zu dem Sender mit dem gewünschten Programmtyp. Beachten Sie, dass diese Funktion nicht von allen Sendern unterstützt wird.

CD-/MP3-/WMA-Betrieb

Grundlegende Informationen

Sie können mit diesem Autoradio Audio-CDs (CDDA) und CD-R/RWs mit Audio-, MP3- oder WMA-Dateien sowie MP3- oder WMA-Dateien auf USB-Datenträgern abspielen.

Hinweise:

• Für eine einwandfreie Funktion verwenden Sie nur CDs mit dem Compact-Disc-Logo.
• Blaupunkt kann nicht die einwandfreie Funktion von kopiergeschützten CDs sowie aller auf dem Markt erhältlichen CD-Rohlinge und USB-Datenträger garantieren.

Beachten Sie beim Vorbereiten eines MP3-/WMA-Datenträgers die folgenden Angaben:

- Benennung von Titeln und Verzeichnissen:

– Max. 24 Zeichen ohne Dateiendung „mp3“ bzw. „wma“ (bei mehr Zeichen verringert sich die Anzahl der vom Autoradio erkennbaren Titel und Ordner) – Keine Umlaute oder Sonderzeichen

• CD-Formate: CD-R/RW, ∅: 12 cm
• CD-Datenformate: ISO 9669 Level 1 und 2, Joliet
- CD-Brenngeschwindigkeit: Max. 16-fach (empfohlen)
- USB-Format/-Dateisystem: Mass Storage Device (Massenspeicher) / FAT16/32
- Dateiendung von Audiodateien:

- .MP3 für MP3-Dateien

- .WMA für WMA-Dateien

• WMA-Dateien nur ohne Digital Rights Management (DRM) und erstellt mit Windows Media Player ab Version 8
  • MP3-ID3-Tags: Version 1 und 2
• Bitrate für die Erzeugung von Audiodateien:

- MP3: 32 bis 320 kbps

– WMA: 32 bis 192 kbps

- In Abhängigkeit der Datenstruktur auf dem USB-Medium können maximal bis zu 20 000 Einträge verwaltet werden.

In den CD-/MP3-/WMA-Betrieb wechseln

Drücken Sie die Taste SRC ① so oft, bis die gewünschte Audioquelle angezeigt wird:

• „CD“: Eingelegte CD
• „USB“: Angeschlossener USB-Datenträger
• „AUX“: Angeschlossene externe Audioquelle

Hinweise:

• Die jeweilige Audioquelle kann nur ausgewählt werden, wenn ein entsprechender Datenträger eingelegt ist bzw. ein entsprechendes Gerät angeschlossen ist.
- Falls das Autoradio die Daten eines angeschlossenen Gerätes oder Datenträgers vor der Wiedergabe erst lesen muss, erscheint solange „READING“ (Einlesen) im Display. Die Dauer des Einlesens hängt von der Datenmenge und Bauart des Gerätes bzw. Datenträgers ab. Falls Gerät oder Datenträger fehlerhaft sind oder die übertragenen Daten nicht wiedergegeben werden können, wird eine entsprechende Meldung im Display angezeigt (z. B. „USB ERROR“ (USB-Fehler)).

CD einlegen/entnehmen

CD einlegen

Zerstörungsgefahr des CD-Laufwerks!

Unrund konturierte CDs (Shape-CDs) und CDs mit 8 cm Durchmesser (Mini-CDs) dürfen nicht verwendet werden.

Für Beschädigungen des CD-Laufwerks durch ungeeignete CDs wird keine Haftung übernommen.

Hinweis:

Der automatische Einzug der CD darf nicht behindert oder unterstützt werden.

Schieben Sie die CD mit der bedruckten Seite nach oben in den CD-Schacht ⑤, bis ein Widerstand spürbar wird.

Die CD wird automatisch eingezogen und ihre Daten werden überprüft. Danach beginnt die Wiedergabe im CD- bzw. MP3-Betrieb.

Hinweis:

Kann die eingelegte CD nicht wiedergegeben werden, wird kurz „CD ERROR“ (CD-Fehler) angezeigt und die CD wird nach ca. 2 Sekunden automatisch ausgeschoben.

CD entnehmen

Hinweis:

Das Ausschieben der CD darf nicht behindert oder unterstützt werden.

Drücken Sie die Taste ⑧, um eine eingelegte CD auszuschieben.

Hinweise:

• Eine ausgeschobene und nicht entnommene CD wird nach ca. 10 Sekunden automatisch wieder eingezogen.
• Sie können CDs auch ausschieben lassen, wenn das Autoradio ausgeschaltet ist oder wenn eine andere Audioquelle aktiv ist.

USB-Datenträger anschließen/entfernen

USB-Datenträger anschließen

Schalten Sie das Autoradio aus, damit der Datenträger korrekt angemeldet wird.
Ziehen Sie die Schutzkappe der USB-Buchse ⑨ nach vorn, bis sie sich aus der USB-Buchse löst, und klappen Sie sie nach unten.
Schließen Sie den USB-Datenträger an.
→ Schalten Sie das Autoradio ein.

Wird der USB-Datenträger das erste Mal als Audioquelle ausgewählt, werden zunächst die Daten eingelesen.

Hinweise:

- Kann der angeschlossene USB-Datenträger nicht wiedergegeben werden, wird kurz „USB ERROR“ (USB-Fehler) angezeigt.

- Die für das Einlesen benötigte Zeit hängt von der Bauart und Größe des USB-Datenträgers ab.

USB-Datenträger entfernen

Schalten Sie das Autoradio aus, damit der Datenträger korrekt abgemeldet wird.
Ziehen Sie den USB-Datenträger ab.
Schließen Sie die Schutzkappe der USB-Buchse ⑨.

Titel wählen

Drücken Sie die Taste</ >⑦ kurz, um zum vorherigen/nächsten Titel zu wechseln.

Hinweis:

Wenn der aktuelle Titel länger als 3 Sekunden spielt, startet einmaliges Drücken von <⑦ den Titel erneut.

Ordner wählen

(nur im MP3-/WMA-Betrieb)

Drücken Sie die TasteV/ ∧⑦, um zum vorherigen/nächsten Ordner zu wechseln.

Schneller Suchlauf

Halten Sie die Taste< />⑦ solange gedrückt, bis die gewünschte Stelle erreicht ist.

Wiedergabe unterbrechen

Drücken Sie die Taste 3 ▶⑪, um die Wiedergabe zu unterbrechen („PAUSE“) bzw. wieder fortzusetzen.

Alle Titel anspielen

Mit der Scan-Funktion werden alle verfügbaren Titel angespielt.

Drücken Sie die Taste MENU ⑫ für ca. 2 Sekunden, um das Anspielen zu starten, bzw. kurz, um den aktuell angespielten Titel weiter zu hören.

Während des Anspielens werden im Display abwechselnd „PLAY SCAN“ und die Spielzeit des aktuellen Titels angezeigt.

Hinweis:

Die Anspielzeit ist einstellbar (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen“, Menüpunkt „SCAN TIME“ (Anspielzeit)).

Titel in zufälliger Reihenfolge abspielen

Drücken Sie die Taste 5 MIX ⑪, um zwischen den Wiedergabemodi zu wechseln:

Betrieb Anzeige Bedeutung
CD MIX ALL Titel mischen
MP3/WMA	MIX DIR	Titel des aktuellen Ordners mischen
	MIX ALL	Titel des Daten-trägers mischen
Allg. MIX OFF		Normale Wieder-gabe

Ist die MIX-Funktion eingeschaltet, wird das Symbol MIX (alle Titel mischen) bzw. MIX 📄 (Titel des aktuellen Ordners mischen) im Display angezeigt.

Einzelne Titel oder Verzeichnisse wiederholt abspielen

Drücken Sie die Taste 4 RPT ⑪, um zwischen den Wiedergabemodi zu wechseln:

Betrieb Anzeige Bedeutung
CD RPT TRACK Titel wiederholen
MP3/WMA	RPT TRACK Titel wiederholen
	RPT DIR	Ordner wiederholen
Allg. RPT OFF		Normale Wiedergabe

Ist die RPT-Funktion eingeschaltet, wird das Symbol 🎨 ⌘ (Titel wiederholen) bzw. 🎨 ⏻ (Ordner wiederholen) im Display angezeigt.

Externe Audioquellen

Front-AUX-IN-Buchse

Gefahr!

Erhöhte Verletzungsgefahr durch Stecker.

Im Falle eines Unfalls kann der hervorstehende Stecker in der Front-AUX-IN-Buchse Verletzungen verursachen. Die Verwendung gerader Stecker oder Adapter führt zu einem erhöhten Verletzungsrisiko.

Aus diesem Grund empfehlen wir die Nut zung von abgewinkelten Klinkensteckern.

Sobald eine externe Audioquelle wie z. B. ein tragbarer MP3-Spieler an die Front-AUX-IN-Buchse 10 angeschlossen ist, kann sie mit der Taste SRC 1 ausgewählt werden. Im Display wird dann „AUX“ angezeigt.

Klangeinstellungen

Im Menü „AUDIO“ können Sie folgende Klangeinstellungen ändern:

• Bass- und Höhenpegel einstellen
- Lautstärkeverteilung links/rechts (Balance) bzw. vorn/hinten (Fader) einstellen
- Anhebung der Bässe bei geringer Lautstärke (X-Bass) einstellen
- Ein Klangprofi I (Presets) auswählen

Menü „AUDIO“ aufrufen und verlassen

Drücken Sie die Taste MENU ⑫ kurz, um das Benutzermenü zu öff nen.

Drücken Sie die Taste V / ∧⑦ so oft, bis der Menüpunkt „AUDIO“ ausgewählt ist.

Drücken Sie die Taste>⑦ um das Menü „AUDIO“ zu öffnen.

Drücken Sie die TasteV / ∧⑦ so oft, bis der gewünschte Menüpunkt ausgewählt ist.

Nehmen Sie die Einstellung vor (siehe nächsten Abschnitt).

Drücken Sie die Taste MENU ⑫ kurz, um das Menü zu verlassen.

Hinweise:

• Das Menü wird automatisch ca. 30 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.
• Im Menü gelangen Sie durch Drücken der Taste < 7 jeweils zurück in die übergeordnete Menüebene.

Einstellungen im Menü „AUDIO“ vornehmen

BASS

Basspegel. Einstellungen: -7 bis +7.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler④, um die Einstellung vorzunehmen.

TREBLE

Höhenpegel. Einstellungen: -7 bis +7.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler④, um die Einstellung vorzunehmen.

BALANCE

Lautstärkeverteilung links/rechts. Einstellungen: L9 (links) bis R9 (rechts).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler④, um die Einstellung vorzunehmen.

FADER

Lautstärkeverteilung vorn/hinten. Einstellungen: R9 (hinten) bis F9 (vorn).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die Einstellung vorzunehmen.

X-BASS

Anhebung der Bässe bei geringer Lautstärke. Einstellungen: OFF (aus), 1, 2, 3 (stärkste Anhebung).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die Einstellung vorzunehmen.

PRESETS (Klangprofi I)

Equalizer-Voreinstellung wählen. Einstellungen: POP, ROCK, CLASSIC (Klassik), EQ OFF (Klangprofil aus; keine Voreinstellung).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die Einstellung vorzunehmen.

Benutzereinstellungen

Benutzermenü aufrufen und Menü wählen

Drücken Sie die Taste MENU ⑫ kurz, um das Benutzermenü zu öff nen.

Im Benutzermenü fi nden Sie die Benutzereinstellungen in den folgenden Menüs:

• TUNER
• AUDIO (siehe Kapitel „Klangeinstellungen“)
• DISPLAY
• VOLUME (Lautstärke)
• VARIOUS (Diverses)

Drücken Sie die TasteV/ ∧ ⑦ so oft, bis das gewünschte Menü ausgewählt ist.
Drücken Sie die Taste ⑦, um das gewählte Menü zu öff nen.
Drücken Sie die TasteV / ∧ ⑦ so oft, bis der gewünschte Menüpunkt ausgewählt ist.
Nehmen Sie die Einstellung vor (siehe folgende Abschnitte).

Drücken Sie die Taste MENU ⑫ kurz, um das Menü zu verlassen.

Hinweise:

• Das Menü wird automatisch ca. 30 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.
• Im Menü gelangen Sie durch Drücken der Taste ≤slant 7 jeweils zurück in die übergeordnete Menüebene.

Einstellungen im Menü „TUNER“ vornehmen

RDS

RDS-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um zwischen den Einstellungen zu wechseln.

TRAFFIC (Verkehrsinfo) (nur Empfangsregion EUROPE (Europa))

Nur im FM-Radiobetrieb möglich: Vorrang für Verkehrsmeldungen ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um zwischen den Einstellungen zu wechseln.

Bei eingeschaltetem Vorrang für Verkehrsfunk wird das Symbol 📄 im Display angezeigt.

TUN BAND (Bandauswahl)

Speicherebenen aktivieren bzw. deaktivieren.

Deaktivierbare Speicherebenen:

Region Speicherebenen
EUROPE (Europa) FM2,	FMT, MW
USA FM2, FMT, AM, AMT
S-AMERICA(Südamerika)	FM2, FMT, AM, AMT
THAILAND FM2, FMT, AM, AMT

Einstellung jeweils: ON (ein), OFF (aus).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drücken Sie die TasteV/ ∧⑦ so oft, bis die gewünschte Speicherebene angezeigt wird.
Drücken Sie die Taste ⑦, um die Einstellung zu ändern.
Drehen Sie den Lautstärkeregler ^4 , um zwischen den Einstellungen ON (ein; Speicherebene aktivieren) und OFF (aus; Speicherebene deaktivieren) zu wechseln.

Deaktivierte Speicherebenen werden bei der Quellenwahl mit der Taste SRC ^1 übersprungen.

Hinweise:

• Werkseitig sind alle AM Speicherebenen deaktiviert.
• Wird eine Speicherebene deaktiviert, bleiben die auf dieser Speicherebene gespeicherten Sender erhalten.

REGIONAL

(nur Empfangsregion EUROPE (Europa))

Nur im FM-Radiobetrieb möglich: REGIONAL-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler 4, um zwischen den Einstellungen zu wechseln.

SEEK SENS (Empfi ndlichkeit)

Empfindlichkeit des Sendersuchlaufs einstellen. Einstellungen: LO1 (niedrigste) – HI6 (höchste).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um zwischen den Einstellungen zu wechseln.

PTY

PTY-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler 4, um zwischen den Einstellungen zu wechseln.

PTY LANG (PTY-Sprache) (nur Empfangsregion EUROPE (Europa))

Sprache für die Anzeige der Programmtypen auswählen. Einstellungen: ENGLISH (Englisch), DEUTSCH (Deutsch), FRANCAIS (Französisch).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler 4, um eine Sprache auszuwählen.

AREA (Empfangsregion)

Empfangsregion für den Radioempfang auswählen. Einstellungen: EUROPE (Europa), USA, S-AMERICA (Südamerika), THAILAND.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drücken Sie die Taste ∨ / ∧⑦, um eine Empfangsregion auszuwählen.
Drücken Sie die Taste>⑦, um die Empfangsregion einzustellen.
Drücken Sie die Taste ⑦, um die gewählte Empfangsregion zu bestätigen.

Einstellungen im Menü „DISPLAY“ vornehmen

DIM DAY/DIM NIGHT

Displayhelligkeit für den Tag (DIM DAY) bzw. für die Nacht (DIM NIGHT) einstellen. Einstellungen: 1 – 16.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die Einstellung vorzunehmen.

Wenn Ihr Autoradio, wie in der Ein bauanleitung beschrieben, angeschlossen ist und Ihr Fahrzeug über den entsprechenden Anschluss verfügt, erfolgt die Umschaltung der Displayhelligkeit für Tag und Nacht durch das Ein- bzw. Ausschalten der Fahrzeugbeleuchtung.

SCROLL (Scrollen)

Für die Anzeige von Laufschrift im Display (z. B. bei Anzeige von MP3-Dateinamen) zwischen einmaliger Anzeige oder fortgesetzter Wiederholung wählen. Einstellungen: X1 (einmalige Anzeige), ON (ein; fortgesetzte Wiederholung).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler 4, um zwischen den Einstellungen zu wechseln.

Einstellungen im Menü „VOLUME“ (Lautstärke) vornehmen

ON VOLUME (Einschaltlautstärke)

Einschaltlautstärke einstellen. Einstellungen: 1 – 50.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die gewünschte Einschaltautstärke einzustellen.

LAST VOL (letzte Lautstärke)

Wenn Sie LAST VOL einstellen, wird beim Einschalten die Lautstärke, die Sie vor dem Ausschalten gehört haben, wieder aktiviert. Einstellungen: ON (ein), OFF (aus).

Gefahr! Hohe Lautstärke

Die Einschaltlautstärke kann unerwartet hoch sein, falls die Einstellung LAST VOL (letzte Lautstärke) gewählt ist und beim letzten Ausschalten des Radios eine hohe Lautstärke eingestellt war.

Stellen Sie stets eine gemäßigte Lautstärke ein.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um zwischen den Einstellungen zu wechseln.

TA VOLUME (Verkehrsinfo-Lautstärke) (nur Empfangsregion EUROPE (Europa))

Minimallautstärke für Verkehrsdurchsagen einstellen. Einstellungen: 1 – 50.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die Einstellung vorzunehmen.

BEEP

Bestätigungston ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die Einstellung vorzunehmen.

Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen

SCAN TIME (Anspielzeit)

Anspielzeit in 5-Sekunden-Schritten einstellen. Einstellungen: 5 – 30.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die Einstellung vorzunehmen.

SEC CODE (Code-Abfrage)

Code-Abfrage ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drehen Sie den Lautstärkeregler ^4 , um die Einstellung vorzunehmen.

CODE SET (Code-Nummer ändern)

Die Code-Nummer ist werkseitig auf „0000“ eingestellt. Sie können diese Code-Nummer ändern.

Drücken Sie die Taste ^7 , um das Eingabemenü zu öff nen.
Im Display wird die aktuell gespeicherte Code-Nummer angezeigt.
Drehen Sie den Lautstärkeregler ^4 , um für die jeweilige Stelle eine Ziff er zu wählen.
Drücken Sie die Taste> bzw. <⑦, um zur nächsten bzw. vorigen Stelle zu gelangen.

Hinweis:

Während der Eingabe der Code-Nummer können Sie die Lautstärke nicht ändern.

NORMSET (Zurücksetzen)

Ursprüngliche Werkseinstellungen des Autoradios wiederherstellen.

Drücken Sie die Taste>⑦, um das Untermenü zu öff nen.
Drücken Sie die Taste ⑦, um die Wiederherstellung der Werkseinstellungen zu bestätigen.

Das Autoradio schaltet sich aus und wird auf die Werkseinstellungen zurückgesetzt.

Werkseinstellungen

Wichtige Werkseinstellungen im Benutzermenü:

Menüpunkt Werkseinstellung
AREA EUROPE
FM1 / FM2 / FMT ON
MW* OFF
AM** / AMT** OFF
RDS ON
REGIONAL* OFF
TRAFFIC* OFF
SEEK SENS HI6
PTY OFF
ON VOLUME 20
LAST VOL OFF
TA VOLUME* 20
BEEP ON
SCAN 10
SCROLL X1
SEC CODE	OFF

* Nur in Empfangsregion „EUROPE“ (Europa)
** Nur in Empfangsregionen „USA“, „S-AMERICA“ (Südamerika) und „THAILAND“

Sie können die ursprünglichen Werkseinstellungen des Autoradios im Benutzermenü wiederherstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VARIOUS“ (Diverses) vornehmen“, Menüpunkt „NORMSET“ (Zurücksetzen)).

Nützliche Informationen

Gewährleistung

Für innerhalb der Europäischen Union gekaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen.

Service

In einigen Ländern bietet Blaupunkt einen Reparatur- und Abholservice.

Unter www.blaupunkt.com können Sie sich informieren, ob dieser Service in Ihrem Land verfügbar ist.

Möchten Sie diesen Service in Anspruch nehmen, können Sie über das Internet einen Abholservice für Ihr Autoradio anfordern.

Technische Daten

Spannungsversorgung

Betriebsspannung: 10,8 - 15,6 V

Stromaufnahme

Im Betrieb: < 10 A

10 Sek. nach dem

Ausschalten: < 2 mA

Verstärker

Ausgangsleistung: 4 x 20 Watt Sinus bei

14,4 V an 4 Ohm

bei 10 % THD

4 x 45 Watt max. Power

Tuner

Wellenbereiche Europa/Thailand:

FM (UKW): 87,5 - 108 MHz

AM (MW): 531 - 1 602 kHz

Wellenbereiche USA:

FM (UKW): 87,7 - 107,9 MHz

AM (MW): 530 - 1 710 kHz

Wellenbereiche Südamerika:

FM (UKW): 87,5 - 107,9 MHz

AM (MW): 530 - 1 710 kHz

FM - Übertragungsbereich:

30 - 15 000 Hz ± 3 dB

CD

Übertragungsbereich: 20 - 20 000 Hz ± 1 dB

Pre-amp Out

2 Kanäle: 2 V bei THD < 1 %

Eingangsempf ndlichkeit

Front-AUX-IN: 300 mV / 10 kΩ

Abmessungen und Gewicht

B x H x T: 178 x 51 x 165 mm

Gewicht: ca. 1,30 kg

Änderungen vorbehalten

1 8 2 75 6 SRC BLAUPUNKT BLAUPUNKT MENU 1 2 3 >> 4 RPT 5 MIX 10 9 12 11

Technische gegevens 85

Gewicht: ca. 1,30 kg

1 8 2 75 6 SRC BLAUPUNKT BLAUPUNKT MENU 1 2 3 >> 4 RPT 5 MIX 10 9 12 11

① SRC-knapp

Aktivér/deaktiver hukommelsesniveauer.

Deaktiverbare hukommelsesniveauer:

Region Hukommelseshiveau
EUROPE (Europa) FM2, FMT, MW (MB)
USA FM2, FMT, AM, AMT
S-AMERICA(Sydamerika)	FM2, FMT, AM, AMT
THAILAND FM2, FMT,	AM, AMT

Indstilling: ON (Til), OFF (Fra).

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz-Herstellers beachten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm ^2 nicht unterschreiten.

- Fahrzeugseitige Stecker nicht an das Radio anschließen!

Die für Ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKT-Fachhandel.

- Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Sollten die hier aufgeführten Hinweise für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere Telefon-Hotline.

Bei Einbau eines Amplifi er müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-Out-Buchse kontaktiert werden.

Fremdgerätemassen dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden.

Mitgelieferte Montage- und Anschlussteile Supplied mounting hardware Materiel de montage fourni

Bitte den ausgefüllten Gerätepass sicher aufbewahren!

Blaupunkt Embedded Systems GmbH

Bahnhofstraße 16

D-36110 Schlitz

http://www.blaupunkt.com

5 101 000 007
