BRUGSANVISNING Birmingham 2012 BLAUPUNKT

Betjenings- og monteringsvejledning

Säkerhetsanvisningar 88

Säkerhetsanvisningar

Monteringsanvisningar

Konformitetsdeklarationen fi nner du på Internet på www.blaupunkt.com.

Rengöringsanvisningar

Dämpa ljudet på bilradion (Mute)

① SRC-tast Vælg hukommelsesniveau eller lydkilde
② Tænd/sluk-tast Kort tryk: Tænd bilradio I drift: Afbryd lyden fra bilradioen (Mute) Langt tryk: Sluk bilradio
③ Infrarød modtager
④ Lydstyrkeregulering I menuen: Rediger indstillinger
⑤ Cd-port
⑥ Display
⑦ A-tæst I menuen: Vælg menupunkt Radiotilstand: Start søgning Mp3-/WMA-tilstand: Skift til næste/foregående mappe

</>tast

I menuen: Skift menuniveau Radiotilstand: Indstil station Andre tilstande: Titelvalg

⑧ last (Eject) Skub cd'en ud
⑨ USB-bøsning
⑩ Front-AUX-IN-bøsning
⑪ Taltaster 1 - 5
⑫ MENU-tast Kort tryk: Åbn/luk menu Langt tryk: Start scanningsfunktion

Sikkerhedsanvisninger ....137

Anvendte symboler 137

Trafi ksikkerhed 137

Generelle sikkerhedsanvisninger 137

Indstilling af region 139

Tænd/sluk....139

Lydstyrke....139

Aktivering/deaktivering af demo-tilstand ... 139

Trafi kradio ....140

Radiotilstand 140

RDS....140

Skift til radiotilstand og valg af hukommelsesniveau....140

Indstilling af stationer 140

Grundlæggende oplysninger.... 142

Skift til cd-/mp3-/WMA-tilstand 143

Anbring/fj ern cd 143

Tilslutning/fj ernelse af USB-medie 143

Valg af titel 144

Vælg mappe (kun i mp3-/WMA-tilstand) ..... 144

Hurtig søgning 144

Afbrydelse af afspilningen 144

Scan alle titler 144

Afspil titler i tilfældig rækkefølge....144

Afspil enkelte titler eller mapper gentagne gange .... 144

Eksterne lydkilder 145

Front-AUX-IN-bøsning 145

Lydindstillinger....145

Åbn brugermenu og vælg menu 146

Foretag indstillinger i menuen "TUNER" ..... 146

Foretag indstillinger i menuen "DISPLAY" ... 147

Foretag indstillinger i menuen "VOLUME" (Lydstyrke)....148

Foretag indstillinger i menuen "VARIOUS" (Diverse)....148

Fabriksindstillinger 149

Nyttige oplysninger 149

Garanti 149

Service 149

Tekniske data 150

Monteringsvejledning 251

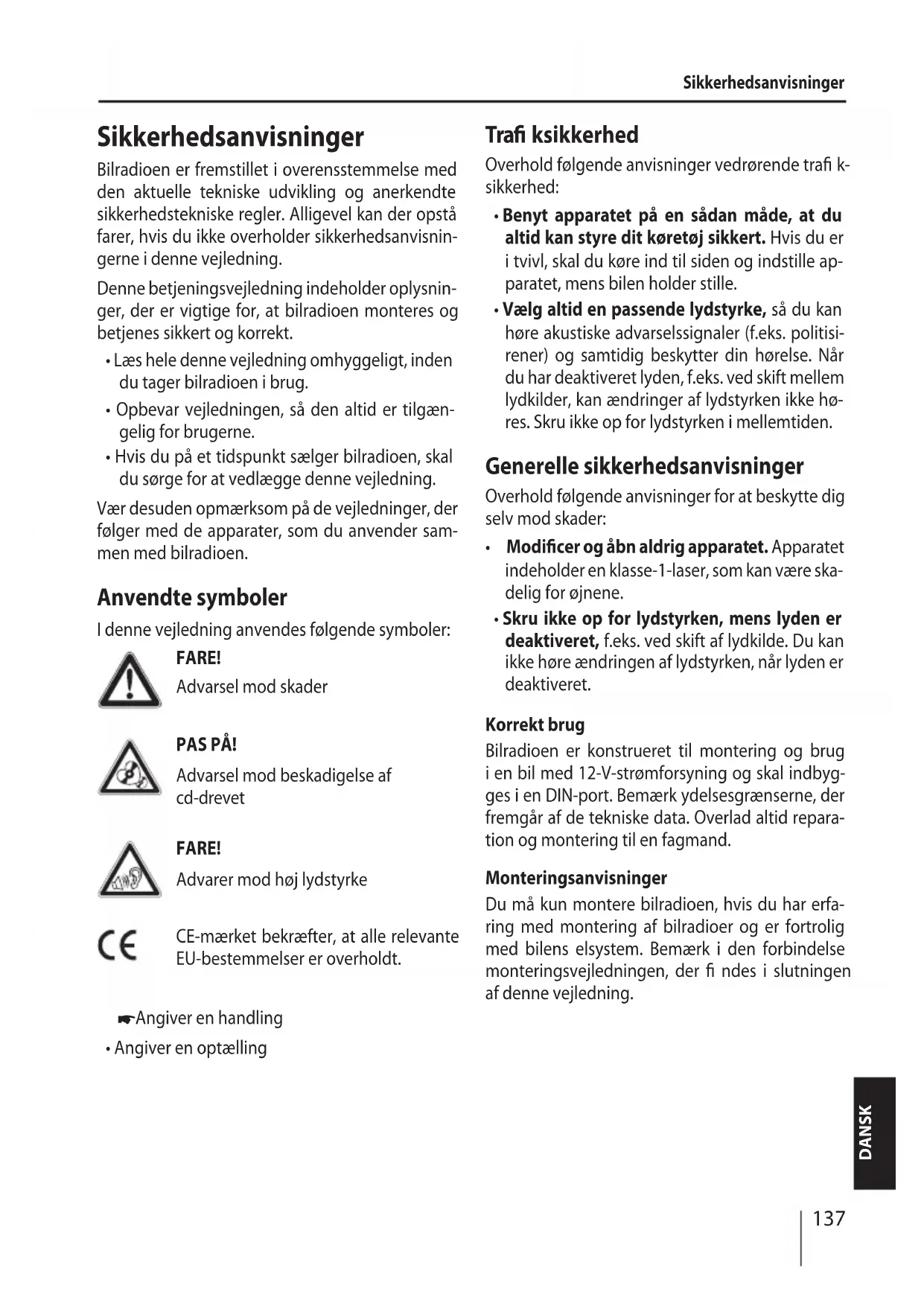

Sikkerhedsanvisninger

Bilradioen er fremstillet i overensstemmelse med den aktuelle tekniske udvikling og anerkendte sikkerhedstekniske regler. Alligevel kan der opstå farer, hvis du ikke overholder sikkerhedsanvisningerne i denne vejledning.

Denne betjeningsvejledning indeholder oplysninger, der er vigtige for, at bilradioen monteres og betjenes sikkert og korrekt.

• Læs hele denne vejledning omhyggeligt, inden du tager bilradioen i brug.
• Opbevar vejledningen, så den altid er tilgængelig for brugerne.
• Hvis du på et tidspunkt sælger bilradioen, skal du sørge for at vedlægge denne vejledning.

Vær desuden opmærksom på de vejledninger, der følger med de apparater, som du anvender sammen med bilradioen.

Anvendte symboler

I denne vejledning anvendes følgende symboler:

FARE!

Advarsel mod skader

PAS PÅ!

Advarsel mod beskadigelse af cd-drevet

FARE!

Advarer mod høj lydstyrke

CE-mærket bekræfter, at alle relevante EU-bestemmelser er overholdt.

Angiver en handling

- Angiver en optælling

Trafi ksikkerhed

Overhold følgende anvisninger vedrørende trafi k-sikkerhed:

• Benyt apparatet på en sådan måde, at du altid kan styre dit køretøj sikkert. Hvis du er i tvivl, skal du køre ind til siden og indstille apparatet, mens bilen holder stille.
• Vælg altid en passende lydstyrke, så du kan høre akustiske adverselssignaler (f.eks. politisi-rener) og samtidig beskytter din hørelse. Når du har deaktiveret lyden, f.eks. ved skift mellem lydkilder, kan ændringer af lydstyrken ikke høres. Skru ikke op for lydstyrken i mellemtiden.

Generelle sikkerhedsanvisninger

• Modificer og åbn aldrig apparatet. Apparatet indeholder en klasse-1-laser, som kan være ska-delig for øjnene.
• Skru ikke op for lydstyrken, mens lyden er deaktiveret, f.eks. ved skift af lydkilde. Du kan ikke høre ændringen af lydstyrken, när lyden er deaktiveret.

Korrekt brug

Bilradioen er konstrueret til montering og brug i en bil med 12-V-strømforsyning og skal indbygges i en DIN-port. Bemærk ydelsesgrænserne, der fremgår af de tekniske data. Overlad altid reparation og montering til en fagmand.

Monteringsanvisninger

Du må kun montere bilradioen, hvis du har erfaring med montering af bilradioer og er fortrolig med bilens elsystem. Bemærk i den forbindelse monteringsvejledningen, der fi ndes i slutningen af denne vejledning.

Hermed erklærer Blaupunkt Embedded Systems GmbH, at bilradioen Birmingham 2012 er i overensstemmelse med de grundlæggende krav og de andre relevante bestemmelser i direktiv 2004/108/EF.

Du kan fi nde overensstemmelseserklæringen på internettet under www.blaupunkt.com.

Rengøringsanvisninger

Opløsnings-, rengørings- og skuremiddel som for eksempel cockpitspray og plastplejemidler kan indeholder stoff er, der angriber bilradioens overfl ade.

Anvend kun en tør eller let fugtet klud, när du rengør bilradioen.

Om bortskaff else

Bortskaf ikke gammelt udstyr med alminde- ligt husholdningsaff ald!

Vi anbefaler, at du anvender de returnerings- og indsamlingsmuligheder, som fi ndes for bortskaffelse af gammelt udstyr.

Medfølgende dele

1 bilradio
1 betjenings-/monteringsvejledning
1 holderamme
2 afmonteringsværktøj

Benyt kun ekstratilbehør, der er godkendt af Blaupunkt. Kontakt din Blaupunkt-forhandler, eller gå ind på internettet på adressen www.blaupunkt.com.

Ibrugtagning

Tyverisikring

Denne bilradio er tyverisikret med et fi recifret kodenummer. Du kan indstille, at kodenummeret skal indtastes, hver gang strømforsyningen har været afbrudt fra køretøjets batteri. Hvis du har aktiveret kodenummerforespørgsel, er bilradioen værdiløs for en tyv, hvis ikke kodenummeret indtastes.

Bemærk:

• Kodenummerforespørgslen er ikke aktiveret fra fabrikkens side, men kan aktiveres (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "VARIOUS" (Diverse)", menupunktet "SEC CODE" (Kodenummerforespørgsel)).
• Kodenummeret er fra fabrikken indstillet til "0000". Du kan ændre kodenummeret (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "VARIOUS" (Diverse)", menupunktet "CODE SET" (Ændring af kodenummer)).

Indtast kodenummeret efter afbrydelse af spændingen

Hvis kodenummerforespørgslen er aktiveret, skal du indtaste det fi recifrede kodenummer, hver gang apparatet har været afbrudt fra strømnettet (f.eks. afbrydelse af batteriet i forbindelse med reparation).

Når du har indtastet det fj erde sted og bekræftet, tændes bilradioen.

Bemærk:

Hvis du har indtastet et forkert kodenummer, vises meddelelsen "CODE ERR" kort, og apparatet spærres i 99 sekunder. Derefter kan du indtaste koden igen.

Indstilling af region

Denne bilradio er beregnet til brug i forskellige regioner med forskellige frekvensområder og stationsteknologier. Fra fabrikken er regionen "EUROPE" (Europa) indstillet. Desuden er regionerne "USA", "S-AMERICA" (Sydamerika) og "THAILAND" til rådighed.

Bemærk:

Hvis du bruger bilradioen uden for Europa, skal du evt. først indstille en passende region i brugermenuen (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "TUNER", menupunktet "AREA" (Region)).

Tænd/sluk

Tænd/sluk med tænd/sluk-tasten

For at tænde skal du trykke på tænd/sluktasten ②.
Bilradioen tændes.
For at slukke skal du trykke på tænd/sluktasten ② i mere end 2 sekunder.
Bilradioen slukkes.

Bemærk:

Hvis du tænder for bilradioen, mens tændingen er slået fra, slukkes den automatisk igen efter 1 time, så køretøjets batteri skånes.

Sluk/tænd via tændingen

Når bilradioen er forbundet med tændingslåsen, som beskrevet i monteringsvejledningen, og den ikke er slukket med tænd/sluk-tasten ②, tændes og slukkes den sammen med tændingen.

Lydstyrke

Indstilling af lydstyrken

Lydstyrken kan indstilles i trin fra 0 (fra) til 50 (maksimum).

Drej på lydstyrkereguleringen ^4 for at ændre lydstyrken.

Bemærk:

Hvis en telefon er forbundet med bilradioen som beskrevet i monteringsvejledningen, afbrydes lyden i bilradioen i forbindelse med telefonsamtaler. På displayet vises "TELEPHONE" (Telefon), när lyden er deaktiveret.

Afbryd lyden i bilradioen (Mute)

Tryk kort på tænd/sluk-tasten ^2 for at af-bryde lyden i bilradioen eller aktivere den tidligere lydstyrke.

På displayet vises "MUTE", när lyden er deaktiveret.

Aktivering/deaktivering af demo- tilstand

I demo-tilstand kan du se bilradioens funktioner som rulletekst på displayet. Du kan aktivere eller deaktivere demotilstand:

Sluk i givet fald først bilradioen.
Hold tasterne<⑦ og MENU ⑫ nede samtidig, og tryk på tænd/sluk-tasten ②.

Bilradioen tændes. På displayet vises kort "DEMO MODE", hvis du har aktiveret demo-tilstand. Når du trykker på en vilkårlig tast, afbrydes demo-tilstand, og du kan betjene apparatet.

Trafi kradio

I regionen "EUROPE" (Europa) kan en FM-sender vise trafi kmeldinger via et RDS-signal. Hvis prioritering af trafi kmeldinger er aktiveret, stilles en trafi kmelding automatisk igennem, også når bilradioen ikke er i radiotilstand.

Hvis prioritering er aktiveret, vises køsymbolet 📁. Under en aktiveret trafi kmelding vises "TRAFFIC" (Trafi k) på displayet.

Prioriteringen slås til og fra i brugermenuen (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "TUNER"', menupunktet "TRAFFIC" (Trafi kinfo)).

Bemærk:

• Lydstyrken forøges, mens trafi kmeldingen er aktiv. Du kan indstille den minimale lydstyrke for trafi kmeldinger (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "VOLUME" (Lydstyrke)", menupunktet "TA VOLUME" (Lydstyrke for trafi kinfo)).
• Hvis du vil afbryde en aktiv trafi kmelding, skal du trykke på tasten SRC ①.

Radiotilstand

RDS

I regionen "EUROPE" (Europa) udsender mange FM-sendere et RDS-signal (Radio Data System) sammen med deres program, som giver mulighed for følgende ekstra funktioner:

• Stationsnavnet vises i displayet.
- Bilradioen registrerer trafi kmeldinger og nyhedsudsendelser og kan stille dem igennem automatisk i andre tilstande (f.eks. i cd-tilstand).
- Alternativ frekvens: Når RDS-funktionen AF (alternativ frekvens) er aktiveret, skifter bilradioen automatisk til den bedst modtagne frekvens for den indstillede station.
- Regional: Nogle stationer inddeler på bestemte tidspunkter deres program i regionalprogrammer med forskelligt indhold. Når REGIONAL-

funktionen er aktiveret, skifter bilradioen kun til alternative frekvenser, hvor det samme regionalprogram sendes.

Funktionerne RDS og REGIONAL slås til og fra i brugermenuen (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "TUNER", menupunkterne "RDS" og "REGIONAL").

Skift til radiotilstand og valg af hukommelsesniveau

Du kan vælge følgende hukommelsesniveauer i de enkelte regioner:

Region Hukommelsesniveau
EUROPE(Europa)	FM1, FM2, FMT, MW (MB)
USA FM1, FM2, FMT, AM, AMT
S-AMERICA(Sydamerika)	FM1, FM2, FMT, AM, AMT
THAILAND FM1, FM2, FMT, AM, AMT

Tryk på tasten SRC ① fl ere gange, indtil det ønskede hukommelsesniveau vises.

Bemærk:

• På hvert hukommelsesniveau kan der lagres op til 5 stationer.
• Du kan aktivere eller deaktivere hukommelsesniveauer via brugermenzen (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "TUNER"', menupunktet "TUN BAND" (Båndvalg)). Deaktiverede hukommelsesniveauer overspringes med tasten SRC ① ved valg af kilde.

Indstilling af stationer

Der fi ndes fl ere måder at indstille en station på:

Tryk kort på tasten < / >⑦ en eller fl ere gange for at ændre frekvensen trinvist og i lang tid for at ændre frekvensen hurtigt.

Bemærk:

For regionen "EUROPE" (Europa) og "USA": I bølgeområdet FM vises den aktuelt valgte programtype, hvis PTY-funktionen er aktiveret, ligesom den kan ændres (se kapitlet "PTY").

Aktivering af stationssøgning

Tryk på tastenV / ∧ ⑦ for at starte stations-søgningen.

Den næste station, som kan modtages, indstilles.

Bemærk:

• For regionen "EUROPE" (Europa): I bølgeområdet FM indstilles kun trafi kradiostationer, hvis du har prioriteret trafi kradio
• For regionen "EUROPE" (Europa) og "USA": I bølgeområdet FM indstilles den næste station med den aktuelt valgte program-type, hvis du har aktiveret PTY-funktionen (se kapitlet "PTY").
• Du kan indstille søgningens følsomhed (se kapitlet "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "TUNER", menupunktet "SEEK SENS" (Følsomhed)).

Vælg det ønskede hukommelsesniveau.
Indstil evt. den ønskede station.
Tryk på en stationstast ^11 i ca. 2 sekunder for at gemme den aktuelle station på tasten.

- eller -

Tryk kort på en stationstast ^11 for at hente den station, der er gemt på tasten.

Scan stationer

Med scanningsfunktionen scannes hver af de stationer, der kan modtages i det aktuelle bølgeområde.

Bemærk:

Du kan indstille scanningstiden pr. station (se kap. "Brugerindstillinger", afsnittet "Foretag

indstillinger i menuen "VARIOUS" (Diverse)", menupunktet "SCAN TIME" (Scanningstid)).

Tryk på tasten MENU ⑫ i ca. 2 sekunder for at starte scanningen.
Under scanningen vises skiftevis "SCAN" og den aktuelle frekvens på displayet sammen med hukommelsesniveauet eller stationsnavnet.
Tryk kort på tasten MENU ⑫ for at høre den aktuelt indstillede station.

Automatisk lagring af stationer (Travelstore)

Med Travelstore kan du søge automatisk efter de 5 stationer i regionen, der sender med de kraftigste signaler, og gemme dem på et hukommelsesniveau. Stationer, der tidligere er blevet lagret på dette hukommelsesniveau, bliver slettet.

Med Travelstore kan du gemme 5 FM-sendere på hukommelsesniveauet FMT i alle regioner. I regionerne "USA", "S-AMERICA" (Sydamerika) og "THAILAND" kan du desuden gemme 5 AM-stationer på hukommelsesniveauet AMT.

Vælg et hukommelsesniveau for det ønskede bølgeområde, f.eks. FM1 eller AM.
Tryk på tasten SRC① i ca. 2 sekunder.

Tuneren begynder med den automatiske stationssøgning; på displayet vises "FM TSTORE" eller "AM TSTORE". Når lagringen er afsluttet, afspilles stationen på stationsplads 1 på niveauet FMT eller AMT.

Bemærk:

• For regionen "EUROPE" (Europa): Hvis du har prioriteret trafi kradio (-) lagres kun trafi kradiostationer.
• Hvis hukommelsesniveauet FMT resp. AMT er deaktiveret (se kapitlet "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "TUNER"', menupunktet "TUN BAND" (Båndvalg), aktiveres det automatisk igen ved udløsning af Travelstore-funktionen.

PTY

I regionerne "EUROPE" (Europa) og "USA" kan en FM-station sende sin aktuelle programtype, f.eks. KULTUR, POP, JAZZ, ROCK, SPORT eller VIDENSKAB. Med PTY-funktionen kan du hurtigt søge målrettet efter en bestemt programtype, f.eks. rock- eller sportsudsendelser. Bemærk, at PTY-funktionen ikke understøttes af alle stationer.

Bemærk:

PTY-funktionen er kun til rådighed, när den er aktiveret (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "TUNER", menupunktet "PTY").

Valg af programtype

Tryk kort på tasten</>⑦.

Den aktuelt valgte programtype vises kort, og du kan vælge en anden programtype.

Tryk på tasten</>⑦, indtil den ønskede programtype er valgt.

Bemærk:

I regionen "EUROPE" (Europa) kan du indstille det sprog, som programtyperne skal vises på (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "TUNER"', menupunktet "PTY LANG" (PTY-sprog)).

Søgning af station

Under søgningen vises den aktuelt valgte programtype på displayet.

Så snart en station med den søgte program-type er fundet, forbliver den indstillet.

Bemærk:

• Hvis der ikke bliver fundet nogen station med den valgte programtype, vises kort "PTY NONE", og der lyder 1 bip. Den sidste station, der er modtaget, vælges igen.
• Hvis den indstillede eller en anden station fra rækken af stationer sender den ønskede programtype på et senere tidspunkt, skifter bilradioen automatisk fra den aktuelle station til stationen med den ønskede programtype. Bemærk, at denne funktion ikke understøttes af alle stationer.

Cd-/mp3-/WMA-tilstand

Grundlæggende oplysninger

Du kan med denne bilradio afspille musik-cd'er (CDDA) og cd-r/rw'er med musik-, mp3- eller WMA-fi ler samt mp3- eller WMA-fi ler på USB-medier.

Bemærk:

• For at sikre en fejlfri funktion bør du kun anvende cd'er med Compact-Disc-logoet.
• Blaupunkt kan ikke garantere fejlfri funktion af kopibeskyttede cd'er eller alle de rå cd'er og USB-medier, der fi ndes på markedet.

Vær opmærksom på følgende angivelser, när du forbereder et mp3-/WMA-medie:

• Navngivning af titler og mapper:
• Maks. 24 tegn uden fi Itypenavn ".mp3" eller ".wma" (ved fl ere tegn reduceres det antal titler og mapper, bilradioen kan registrere)
• Ingen omlyde eller specialtegn
  • Cd-formater: Cd-r/rw, ∅: 12 cm
  • Cd-dataformater: ISO 9669 Level 1 og 2, Joliet
• Cd-brænderhastighed: Maks. 16 gange (anbefales)
• USB-format/fi Isystem: Mass Storage Device (masselager) / FAT16/32
• Filtypenavne for lydfi ler:
• .MP3 for mp3-fi ler
• .WMA for WMA-fi ler
• W M A - fi ler kun uden Digital Rights Management (DRM) og fremstillet under Windows Media Player fra version 8
  • MP3-ID3-tags: Version 1 og 2
• Bithastighed til generering af lydfi ler:
• MP3: 32 - 320 kbps
• WMA: 32 - 192 kbps
• Afhængigt af datastrukturen på USB-mediet kan du administrere op til 20 000 indtastninger.

Skift til cd-/mp3-/WMA-tilstand

Tryk på tasten SRC ① fl ere gange, indtil den ønskede lydkilde vises:

• Den pågældende lydkilde kan kun vælges, hvis et passende medie er indsat, eller et passende apparat er tilsluttet.
• Hvis bilradioen først skal læse dataene fra et tilsluttet apparat eller medie før afspilning, vises "READING" (Indlæsning) under læsningen på displayet. Varigheden af indlæsningen afhænger af datamængden og af, hvilket apparat eller medie der er tale om. Hvis apparatet eller mediet er beskadiget, eller de overførte data ikke kan afspilles, vises en meddelelse på displayet (f.eks. "USB ERROR" (USB-fejl)).

Anbring/fj ern cd

Isætning af cd

Fare for ødelæggelse af cd-drevet!

Cd'er med kontur (shape-cd'er) og cd'er med en diameter på 8 cm (minicd'er) må ikke anvendes.

Vi påtager os intet ansvar for beskadigelser af cd-drevet på grund af uegnede cd'er.

Bemærk:

Når cd'en automatisk trækkes ind, må dette ikke hindres eller fremskyndes.

Skub cd'en ind i cd-porten 5 med den trykte side opad, indtil du mærker modstand.

Cd'en trækkes automatisk ind, og dens data undersøges. Derefter begynder afspilningen i cd- eller mp3-tilstand.

Bemærk:

Hvis den ilagte cd ikke kan afspilles, vises kort "CD ERROR" (Cd-fejl), og cd'en skubbes automatisk ud igen efter ca. 2 sekunder.

Udtagning af cd

Bemærk:

Når cd'en skubbes ud, må dette ikke hindres eller fremskyndes.

Tryk på tasten ⑧ for at skubbe en ilagt cd ud.

Bemærk:

• En cd, der er skubbet ud og ikke er taget ud, trækkes automatisk ind igen efter ca. 10 sekunder.
• Du kan også skubbe cd'er ud, när bilradioen er slukket, eller när en anden lydkilde er aktiv.

Tilslutning/fj ernelse af USB-medie

Tilslutning af USB-medie

Sluk bilradioen, så mediet tilsluttes korrekt.
Træk USB-portens beskyttelseskappe ⑨ frem, til den løsner sig fra USB-porten, og klap den ned.
Tilslut USB-mediet.
Tænd bilradioen.

Når USB-mediet vælges som lydkilde for første gang, indlæses dataene først.

Bemærk:

• Hvis det tilsluttede USB-medie ikke kan afspilles, vises kort "USB ERROR" (USB-fejl).
• Den tid, der skal bruges til indlæsningen, afhænger af model og størrelse af USB-mediet.

Fjernelse af USB-medie

Sluk bilradioen, så mediet frakobles korrekt.
Træk USB-mediet ud.
Luk USB-portens beskyttelseskappe⑨.

Valg af titel

Tryk kort på tasten</>⑦ for at skifte til den forrige/næste titel.

Bemærk:

Hvis den aktuelle titel afspilles mere end 3 sekunder, starter titlen igen efter et tryk på <⑦.

Tryk på tastenV/ ∧ ⑦ for at skifte til den forrige/næste mappe.

Hurtig søgning

Hold tasten</ >⑦ inde, indtil det ønskede sted er nået.

Afbrydelse af afspilningen

Tryk på tasten 3 ▶⑪ for at afbryde afspilningen ("PAUSE") eller fortsætte igen.

Scan alle titler

Med scanningsfunktionen scannes alle tilgængelige titler.

Tryk på tasten MENU ⑫ i ca. 2 sekunder for at starte scanningen eller kort for at forsætte med at lytte til den scannede titel.

Under afspilningen vises på displayet skiftevis "PLAY SCAN" og afspilningstiden for den aktuelle titel.

Bemærk:

Du kan indstille scanningstiden (se kap. "Bru- gerindstillinger", afsnittet "Foretag indstill- linger i menuen "VARIOUS" (Diverse)", menu- punktet "SCAN TIME" (Scanningstid)).

Afspil titler i tilfældig rækkefølge

Tryk på tasten 5 MIX ^11 for at skifte mellem afspilningstilstande:

Drift Visning Betydning
CD MIX ALL Miks titler
Mp3/WMA	MIX DIR	Miks titler for den aktuelle mappe
	MIX ALL	Miks titler for medie
Gen. MIX OFF Normal afspilning

Når MIX-funktionen er aktiveret, vises symbolet MIX (Miks alle titler) eller MIX 📄 (Miks titler for den aktuelle mappe) i displayet.

Afspil enkelte titler eller mapper gentagne gange

Tryk på tasten 4 RPT ^11 for at skifte mellem afspilningstilstande:

Drift Visning Betydning
CD RPT TRACK Gentagelse af titel
Mp3/WMA	RPT TRACK	Gentagelse af titel
	RPT DIR	Gentag mappe
Gen. RPT OFF Normal afspilning

Når RPT-funktionen er aktiveret, vises symbolet 📄 🌐 (Gentag titler) eller 📋 🏠 (gentag mappe) på displayet.

Eksterne lydkilder

Front-AUX-IN-bøsning

FARE!

∅get risiko for personskade på grund af stik.

I tilfælde af ulykker kan det fremstående stik i front-AUX-IN-bøsningen forårsage personskader. Brugen af ligestik eller adapter medfører øget risiko for skader.

Vi anbefaler derfor at bruge vinklede palstik.

Så snart en ekstern lydkilde som f.eks. en mp3-af-spiller sluttes til front-AUX-IN-bøsningen ⑩, kan du vælge den med tasten SRC ①. På displayet vises derefter "AUX".

Lydindstillinger

I menuen "AUDIO" kan du ændre følgende lydindstillinger:

• Indstil bas- og diskantniveau
• Indstil lydstyrkefordelingen venstre/højre (Balance) eller for/bag (Fader)
• Indstil basforøgelsen ved lav lydstyrke (X-bass)
  • Vælg en lydprofi I (Presets)

Tryk kort på tasten MENU ⑫ for at åbne brugermenuen.
Tryk på tastenV/∧⑦ fl ere gange, indtil menupunktet "AUDIO" er valgt.
Tryk på tasten>⑦ for at åbne menuen "AUDIO".
Tryk på tasten V / ∧⑦ fl ere gange, indtil det ønskede menupunkt er valgt.
Foretag indstillingerne (se næste afsnit).
Tryk kort på tasten MENU ⑫ for at forlade menu.

Bemærk:

• Menuen forlades automatisk ca. 30 sekunder efter det sidste tastetryk, og du vender tilbage til displayet for den aktuelle lydkilde.
• I menuen vender du tilbage til det overordnede menuniveau ved at trykke på tasten <⑦.

Foretag indstillinger i menuen "AUDIO"

BASS

Basniveau. Indstillinger: -7 til +7.

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen④ for at foretage indstillingen.

TREBLE

Diskantniveau. Indstillinger: -7 til +7.

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen④ for at foretage indstillingen.

BALANCE

Lydstyrkefordeling venstre/højre. Indstillinger: L9 (venstre) til R9 (højre).

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ^4 for at foretage indstillingen.

FADER

Lydstyrkefordeling for/bag. Indstillinger: R9 (bag) til F9 (for).

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ^4 for at fore-tage indstillingen.

X-BASS

Forøgelse af bassen ved lav lydstyrke. Indstillinger: OFF (Fra), 1, 2, 3 (højeste niveau).

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ^4 for at fore-tage indstillingen.

PRESETS (Lydprofi I)

Vælg equalizer-forindstilling. Indstillinger: POP, ROCK, CLASSIC (Klassisk), EQ OFF (Lydprofi I fra; ingen forindstilling).

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ④ for at foretage indstillingen.

Brugerindstillinger

Åbn brugermenu og vælg menu

Tryk kort på tasten MENU ⑫ for at åbne brugermenuen.

I brugermenzen fi nder du brugerindstillingerne i følgende menuer:

• TUNER
• AUDIO (se kapitlet "Lydindstillinger")
• DISPLAY
• VOLUME (Lydstyrke)
• VARIOUS (Diverse)

Tryk på tastenV/ ∧⑦ fl ere gange, indtil den ønskede menu er valgt.

Tryk på tasten>⑦ for at åbne den valgte menu.

Tryk på tasten V/ ∧⑦ fl ere gange, indtil det ønskede menupunkt er valgt.

Foretag indstillingen (se de følgende afsnit).

Tryk kort på tasten MENU ⑫ for at forlade menu.

Bemærk:

• Menuen forlades automatisk ca. 30 sekunder efter det sidste tastetryk, og du vender tilbage til displayet for den aktuelle lydkilde.
• I menuen vender du tilbage til det overordnede menuniveau ved at trykke på tasten <⑦.

Foretag indstillinger i menuen "TUNER"

RDS

Aktivér eller deaktiver RDS-funktion. Indstillinger: ON (Til), OFF (Fra).

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen 4 for at skifte mellem indstillingerne.

TRAFFIC (Trafi kinfo)

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen 4 for at skifte mellem indstillingerne.

Hvis prioritering af trafi kradio er aktiveret, vises symbolet på displayet.

TUN BAND (Båndvalg)

Tryk på tasten>⑦ for at åbne undermenuen.
Tryk på tastenV / ∧⑦ fl ere gange, til det ønskede hukommelsesniveau vises.
Tryk på tasten> ⑦ for at ændre den valgte indstilling.
Drej på lydstyrkereguleringen ④ for at skifte mellem indstillingerne ON (Til; aktivér hukommelsesniveau) og OFF (Fra; deaktiver hukommelsesniveau).

Deaktiverede hukommelsesniveauer overspringes med tasten SRC ① ved valg af kilde.

Bemærk:

• Fra fabrikken er alle AM-hukommelsesni- veauer deaktiveret.
• Ved deaktivering af et hukommelsesniveau bevares de stationer, der er lagret på hukommelsesniveauet.

REGIONAL

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ④ for at skifte mellem indstillingerne.

Indstil stationssøgerens følsomhed. Indstillinger: LO1 (laveste) – HI6 (højeste).

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ④ for at skifte mellem indstillingerne.

PTY

Aktivér eller deaktiver PTY-funktion. Indstillinger: ON (Til), OFF (Fra).

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ④ for at skifte mellem indstillingerne.

PTY LANG (PTY-sprog)

Vælg sprog for visningen af programtyperne. Indstillinger: ENGLISH (Engelsk), DEUTSCH (Tysk), FRANCAIS (Fransk).

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ^4 for at vælge et sprog.

AREA (Region)

Vælg region for radiomodtagelsen. Indstillinger: EUROPE (Europa), USA, S-AMERICA (Sydamerika), THAILAND.

Tryk på tasten>⑦ for at åbne undermenuen.
Tryk på tastenV / ∧⑦ for at vælge en region.
Tryk på tasten>⑦ for at indstille regionen.
Tryk på tasten>⑦ for at bekræfte den valgte region.

Foretag indstillinger i menuen "DISPLAY"

DIM DAY/DIM NIGHT

Indstil displayets lysstyrke for dagslys (DIM DAY) og natlys (DIM NIGHT). Indstillinger: 1 – 16.

Tryk på tasten>⑦ for at åbne undermenuen.
Drej på lydstyrkereguleringen ^4 for at foretage indstillingen.

Hvis du har tilsluttet bilradioen som beskrevet i monteringsvejledningen, og din bil er udstyret med en tilsvarende tilslutning, kan du skifte mellem dag og nat på displayets lysstyrke ved at tænde eller slukke for bilens lys.

SCROLL (Skærmrulning)

Vælg for visning af rulletekst på displayet (f.eks. ved visning af mp3-fi Inavne) mellem visning en gang eller fortsat gentagelse. Indstillinger: X1 (Visning en gang), ON (Til; fortsat gentagelse).

Tryk på tasten>⑦ for at åbne undermenuen.

Drej på lydstyrkereguleringen ^4 for at skifte mellem indstillingerne.

Foretag indstillinger i menuen "VOLUME" (Lydstyrke)

Tryk på tasten>⑦ for at åbne undermenuen.

Drej på lydstyrkereguleringen ④ for at indstille den ønskede aktiveringslydstyrke.

LAST VOL (Sidste lydstyrke)

Når du indstiller "LAST VOL", vælges samme lydstyrke, når du tænder, som før du slukkede. Indstillinger: ON (Til), OFF (Fra).

FARE!

Høj lydstyrke

Startlydstyrken kan være uventet høj, hvis indstillingen LAST VOL (Seneste lydstyrke) er valgt, og der var indstillet en høj lydstyrke, da radioen sidst blev slukket.

Indstil altid lydstyrken til et moderat niveau.

Tryk på tasten>⑦ for at åbne undermenuen.

Drej på lydstyrkereguleringen ④ for at skifte mellem indstillingerne.

TA VOLUME (Lydstyrke for trafi kinfo) (kun regionen EUROPE (Europa))

Indstil minimumlydstyrken for trafi kmeldinger. Indstillinger: 1 – 50.

Tryk på tasten>⑦ for at åbne undermenuen.

Drej på lydstyrkereguleringen ^4 for at fore-tage indstillingen.

BEEP

Aktivér eller deaktiver bekræftelsestone. Indstillinger: ON (Til), OFF (Fra).

Tryk på tasten>⑦ for at åbne undermenuen.

Drej på lydstyrkereguleringen ^4 for at fore-tage indstillingen.

Foretag indstillinger i menuen "VARIOUS" (Diverse)

SCAN TIME (Scanningstid)

Indstil scanningstiden i trin a 5 sekunder. Indstillinger: 5 – 30.

Tryk på tasten>⑦ for at åbne undermenuen.

Drej på lydstyrkereguleringen ^4 for at fore-tage indstillingen.

SEC CODE (Kodenummerforespørgsel)

Aktivering eller deaktivering af kodenummerforspørgsel. Indstillinger: ON (Til), OFF (Fra).

Tryk på tasten>⑦ for at åbne undermenuen.

Drej på lydstyrkereguleringen ^4 for at fore-tage indstillingen.

CODE SET (Ændring af kodenummer)

Kodenummeret er fra fabrikken indstillet til "0000". Du kan ændre dette kodenummer.

Tryk på tasten>⑦ for at åbne indtastnings- menuen.

På displayet vises det aktuelt gemte kode-nummer.

Drej på lydstyrkereguleringen 4 for at vælge et tal til den pågældende position.

Tryk på tasten> eller <⑦ for at komme til næste eller foregående position.

Bemærk:

Under indtastning af kodenummeret kan lydstyrken ikke ændres.

NORMSET (Tilbagestilling)

Retabler bilradioens oprindelige fabriksindstillinger.

Tryk på tasten>⑦ for at åbne undermenuen.
Tryk på tasten>⑦ for at bekræfte retableringen af fabriksindstillingerne.

Bilradioen slukker og stilles tilbage til fabriksindstillingerne.

Fabriksindstillinger

Vigtige fabriksindstillinger i brugermenzen:

Menupunkt Fabriksindstilling
AREA EUROPE
FM1 / FM2 / FMT ON
MW* OFF
AM** / AMT** OFF
RDS ON
REGIONAL* OFF
TRAFFIC* OFF
SEEK SENS HI6
PTY OFF
ON VOLUME 20
LAST VOL	OFF
TA VOLUME*	20
BEEP ON
SCAN	10
SCROLL	X1
SEC CODE	OFF

* Kun i regionen "EUROPE" (Europa)

** Kun i regionerne "USA", "S-AMERICA" (Sydamerika) og "THAILAND"

Du kan retablere bilradioens oprindelige fabriksindstillinger i brugermenzen (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i menuen "VARIOUS" (Diverse)", menupunktet "NORMSET" (Tilbagestilling)).

Nyttige oplysninger

Garanti

For vore produkter yder vi en producentgaranti for apparater, der er købt inden for den Europæiske Union. Produkter, der er købt uden for den Europæiske Union, er omfattet af de til enhver tid gældende garantibetingelser for vores datterselskaber i de respektive lande. Garantibetingelserne kan du hente på www.blaupunkt.com.

Service

I nogle lande tilbyder Blaupunkt en reparations- og afhentningsservice.

På adressen www.blaupunkt.com kan du se, om denne service tilbydes i dit land.

Hvis du vil benytte dig af vores service, kan du bestille afhentningsservice til bilradioen på internettet.

Tekniske data

Spændingsforsyning

Driftsspænding: 10,8 - 15,6 V

Strømforbrug

I drift: < 10 A

10 sek. efter sluk: < 2 mA

Forstærker

Udgangseff ekt: 4 x 20 W sinus ved

14,4 V på 4 Ohm

ved 10 % THD.

4 x 45 watt maks. eff ekt

Tuner

Bølgeområde Sydamerika:

FM (VHF): 87,5 - 107,9 MHz

AM (MB): 530 - 1710 kHz

FM-frekvensrespons: 30 - 15 000 Hz ± 3 dB

CD

2 kanaler: 2 V ved THD < 1 %

Indgangsfølsomhed

Front-AUX-IN: 300 mV / 10 kΩ

Mål og vægt

B x H x D: 178 x 51 x 165 mm

Vægt: ca. 1,30 kg

Ret til ændringer forbeholdes

1 2 75 6 4 SRC BLAUPUNKT BLAUPUNKT MENU 1 2 3 >> 4 RPT 5 MIX 10 912 11

DA Monteringsvejledning

Sikkerhedshenvisninger

Under monteringen og tilslutningen skal følgende sikkerhedshenvisninger iagttages.

• Batteriets negative pol skal afbrydes! Herved skal bilfabrikantens sikkerhedshenvisninger iagttages.
• Vær opmærksom på, at ingen bildele ødelægges under boringen af huller.
• Tværsnittet af plus- og minuskablet må ikke underskride 1,5 mm ^2 .

- Bilens stik må ikke tilsluttes radioen!

De nødvendige adapterkabler til din biltype kan købes hos BLAUPUNKT-specialforretningen.

- Alt efter konstruktion kan bilen afvige fra denne beskrivelse. For skader på grund af monterings- eller tilslutningsfejl og for følgeskader overtager vi intet ansvar.

Hvis de her anførte henvisninger til monteringen ikke skulle passe, kontakt din Blaupunkt-specialforretning, bilfabrikanten eller vor telefon-hotline.

Ved montering af en forstærker skal apparaternes stel først tilsluttes, før stikkene for tilslutningerne Line-Out sættes i.

Eksterne enheders stelforbindelse må ikke sluttes til bilradioens stelforbindelse (kabinet).

FI Asennusohjeet

Turvallisuusohjeita

Det udfyldte apparatpas opbevares et sikkert sted!
