BRUKSANVISNING Birmingham 2012 BLAUPUNKT

Bruks- och monteringsanvisning

Leveringsomvang....72

Välja minnesnivå eller ljudkälla

② På/av-knapp

Kort tryckning: Slå på bilradion

Under drift: Stänga av ljudet på bilradion (Mute)

Lång tryckning: Slå av bilradion

③ Infraröd mottagare

④ Volymreglage

I menyn: Ändra inställningar

⑤ CD-hållare

⑥ Teckenfönster

⑦ ∧-knapp

I menyn: Välja menyalternativ

Radioläge: Starta sökning

MP3-/WMA-läge: Gå till nästa/föregående mapp

< / >knapp

I menyn: Byta menynivå

Radioläge: Ställa in station

Andra driftlägen: Välja spår

⑧ knapp (Eject)

Mata ut CD-skiva

⑨ USB-uttag

⑩ AUX-IN-uttag på fronten

⑪ Knappsats 1 - 5

⑫ MENU-knapp

Kort tryckning: Öppna/stänga menyn

Lång tryckning: Starta presentation (Scan)

Symboler som används 88

Trafi ksäkerhet 88

Allmänna säkerhetsanvisningar ....88

Konformitetsdeklaration......88

Rengöringsanvisningar...... 89

Anvisningar om avfallshantering 89

Levererade komponenter 89

Specialtillbehör (ingår ej i leveransen) ......89

Idrifttagning 89

Stöldskydd 89

Ställa in mottagningsregion 89

Till-/fränkoppling....90

Volym....90

Aktivera/avaktivera demoläget 90

Trafi kradio 90

Radioläge 91

RDS....91

Växla till radioläge resp. välja minnesnivå .....91

Ställa in stationer 91

Spara station eller kalla fram en sparad station ....92

Presentera stationer....92

Spara stationer automatiskt (Travelstore) .....92

PTY....92

CD-/MP3-/WMA-läge 93

Grundläggande information 93

Växla till CD-/MP3/WMA-läge 93

Lägga i/ta ut en CD-skiva 94

Ansluta/ta bort USB-datamedium .....94

Välja spår 94

Välj mapp (endast i MP3-/WMA-läge) .....94

Snabbsökning....95

Avbryta uppspelning 95

Presentera alla spår 95

Spela spår i slumpvis ordningsföljd ......95

Spela upp vissa spår eller mappar fl era gånger ....95

Externa ljudkällor 95

AUX-IN-uttag på fronten 95

Klangbildsinställningar 96

Öppna menyn "AUDIO" och lämna den ......96

Utföra inställningar i menyn "AUDIO" ......96

Användarinställningar 97

Öppna användarmenyn och välja meny ......97

Utföra inställningar i menyn "TUNER" ......97

Utföra inställningar i menyn "DISPLAY" ......98

Utföra inställningar i menyn "VOLUME" (Volym) 99

Utföra inställningar i menyn "VARIOUS" (Diverse)....99

Fabriksinställningar 100

Viktig information 100

Garanti....100

Service 100

Tekniska data 101

Monteringsanvisning 251

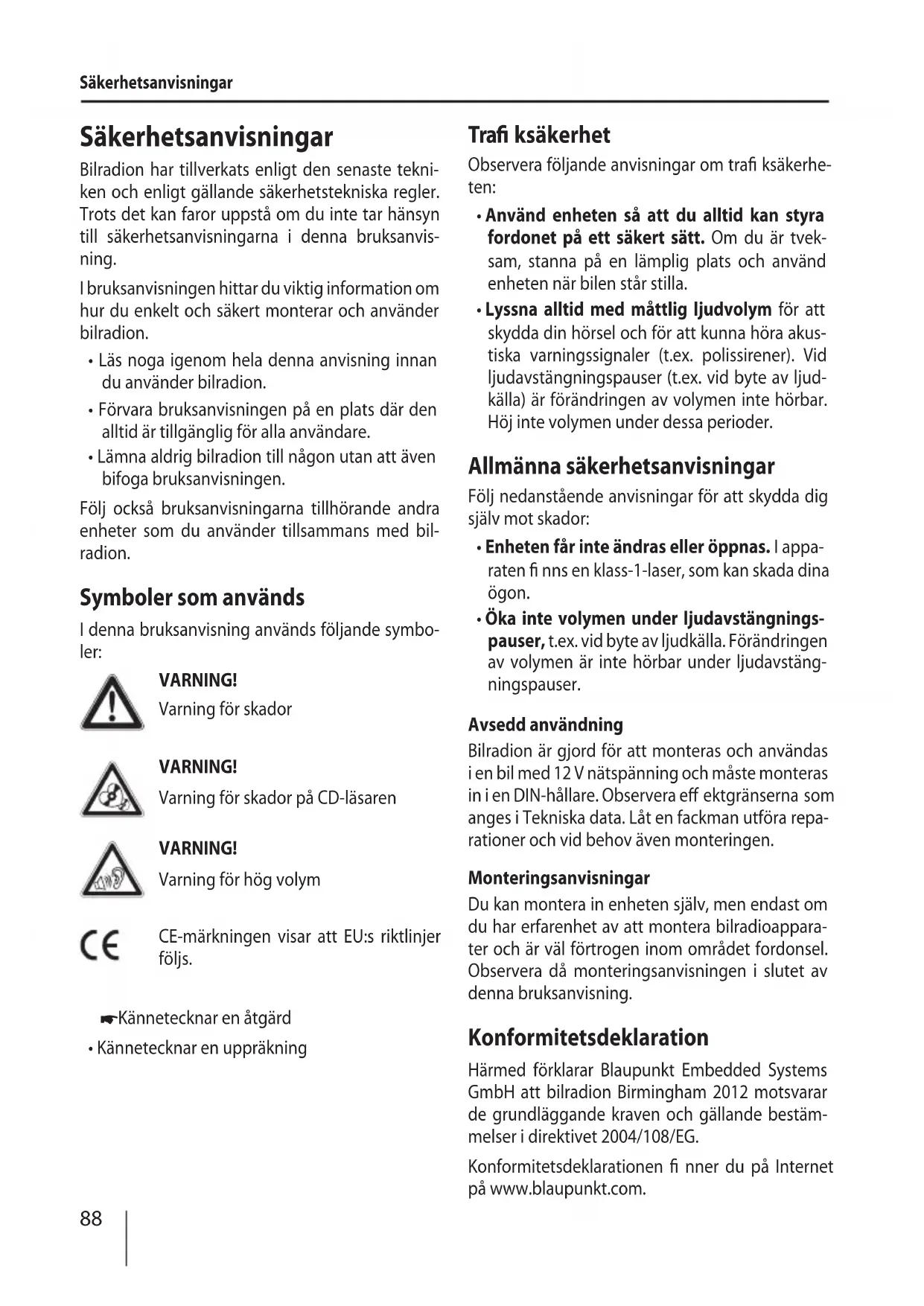

Bilradion har tillverkats enligt den senaste tekniken och enligt gällande säkerhetstekniska regler. Trots det kan faror uppstå om du inte tar hänsyn till säkerhetsanvisningarna i denna bruksanvisning.

I bruksanvisningen hittar du viktig information om hur du enkelt och säkert monterar och använder bilradion.

• Läs noga igenom hela denna anvisning innan du använder bilradion.
• Förvara bruksanvisningen på en plats där den alltid är tillgänglig för alla användare.
• Lämna aldrig bilradion till någon utan att även bifoga bruksanvisningen.

Följ också bruksanvisningarna tillhörande andra enheter som du använder tillsammans med bilradion.

Symboler som används

I denna bruksanvisning används följande symboler:

WARNING!

Varning för skador

WARNING!

Varning för skador på CD-läsaren

WARNING!

Varning för hög volym

CE-märkningen visar att EU:s riktlinjer följs.

Kännetecknar en åtgärd

- Kännetecknar en uppräkning

Trafi ksäkerhet

Observera följande anvisningar om trafi ksäkerheten:

• Använd enheten så att du alltid kan styra fordonet på ett säkert sätt. Om du är tveksam, stanna på en lämplig plats och använd enheten när bilen står stilla.
• Lyssna alltid med måttlig ljudvolym för att skydda din hörsel och för att kunna höra akustiska varningssignaler (t.ex. polissirener). Vid ljudavstängningspauser (t.ex. vid byte av ljudkälla) är förändringen av volymen inte hörbar. Höj inte volymen under dessa perioder.

Allmänna säkerhetsanvisningar

Följ nedanstående anvisningar för att skydda dig själv mot skador:

• Enheten får inte ändras eller öppnas. I apparaten fi nns en klass-1-laser, som kan skada dina ögon.
• Öka inte volymen under ljudavstängningspauser, t.ex. vid byte av ljudkälla. Förändringen av volymen är inte hörbar under ljudavstängningspauser.

Avsedd användning

Bilradion är gjord för att monteras och användas i en bil med 12 V nätspänning och måste monteras in i en DIN-hållare. Observera eff ektgränserna som anges i Tekniska data. Låt en fackman utföra reparationer och vid behov även monteringen.

Du kan montera in enheten själv, men endast om du har erfarenhet av att montera bilradioapparater och är väl förtrogen inom området fordonsel. Observera då monteringsanvisningen i slutet av denna bruksanvisning.

Konformitetsdeklaration

Härmed förklarar Blaupunkt Embedded Systems GmbH att bilradion Birmingham 2012 motsvarar de grundläggande kraven och gällande bestämmelser i direktivet 2004/108/EG.

Lösnings-, rengörings- och skurmedel liksom vinylglans och plastrengöringsmedel kan innehålla medel som skadar bilradions yta.

Använd bara en torr eller lätt fuktad trasa för att rengöra bilradion.

Anvisningar om avfallshantering

Kasta inte uttjänta apparater i hushållsso-porna!

Lämna produkten till ett återvinnings- eller insamlingsställe.

Levererade komponenter

Följande komponenter ingår vid leverans:

1 bilradio
1 bruks-/monteringsanvisning
1 hållare
2 demonteringsverktyg

Specialtillbehör (ingår ej i leveransen)

Använd endast specialtillbehör godkända av Blaupunkt. Informera dig hos din Blaupunkt-återförsäljare eller på Internet på webbplatsen www.blaupunkt.com.

Idrifttagning

Stöldskydd

Denna bilradio är stöldskyddad med ett fyrasiff rigt kodnummer. Du kan ställa in att kodnumret ska matas in efter varje gång strömmen brutits från fordonets batteri. När kodfrågan är aktiverad så är bilradion värdelös om man inte har koden.

Observera!

- Kodfrågan är inte aktiverad som standard, men kan aktiveras (se kapitlet "Användar-inställningar", avsnittet "Utföra inställningar i menyn "VARIOUS" (Diverse)", menyalternativet "SEC CODE" (Kodfråga)).

- Kodnumret är som standard inställt på "0000". Du kan ändra kodnummer (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "VARIOUS" (Diverse)", menyalternativet "CODE SET" (Ändra kodnummer)).

Lägga in kodnummer efter strömavbrott

När kodfrågan är aktiverad skall det fyra positioner långa kodnumret matas in efter varje gång apparaten skiljts från strömförsörjningen (t.ex. demontering av batteri vid reparationer).

För varje position i kodnumret:

Tryck på knappenV/∧⑦, för att ställa in siff rorna.
Tryck på knappen>⑦ för att bekräfta.

Observera!

När du matar in koden kan du gå tillbaka till föregående position genom att trycka på knappen <⑦.

När du har matat in och bekräftat den fj ärde siff ran slås bilradion på.

Observera!

Om du anger ett felaktigt kodnummer visas "CODE ERR" kort och enheten spärras i 99 sekunder. Därefter kan du upprepa kodinmatningen.

Ställa in mottagningsregion

Bilradion är konstruerad för användning i olika regioner med olika frekvensområden och stations-teknologier. Vid leverans är mottagningsregionen "EUROPE" (Europa) inställt. Dessutom fi nns mottagningsregionerna "USA", "S-AMERICA" (Sydamerika) och "THAILAND".

Observera!

Om du använder bilradion utanför Europa måste du först ställa in en lämplig mottagningsregion i användarmenyn (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "TUNER", menyalternativet "AREA" (Mottagningsområde)).

Till-/fränkoppling

Till-/fränkoppling med på-/av-knapp

Tryck in på-/av-knappen ^2 för att koppla till enheten.
Bilradion slås på.
När du vill slå av enheten håller du på/avknappen ②intryckt längre än två sekunder.
Bilradion slås av.

Observera!

Om du slår på bilradion när tändningen är frånslagen, slås den av automatiskt efter en timme, för att skona bilbatteriet.

Från-/tillkoppling via fordonständningen

Om bilradion är kopplad till fordonets tändning på det sätt som visas i monteringsanvisningen, och om den inte har slagits från med på/av-knappen ② slås den till resp. från med tändningen.

Volym

Ställa in volym

Volymen kan ställas i steg mellan 0 (från) och 50 (max).

Vrid volymreglaget④ för att ändra volymen.

Observera:

Om en telefon är ansluten till bilradion enligt beskrivningen i monteringsanvisningen, stängs ljudet i bilradion av vid ett telefonsamtal. I teckenfönstret visas "TELEPHONE" (Telefon) under ljudavstängningen.

Tryck kort in på-/av-knappen ^2 för att dämpa ljudet på bilradion eller för att aktivera föregående volym igen.

I teckenfönstret visas "MUTE" under ljudavstängningen.

Aktivera/avaktivera demoläget

Demoläge visar bilradions funktioner som löpan-de text i teckenfönstret. Demoläget kan kopplas till och från:

Stäng (vid behov) först av bilradion.

Håll samtidigt knapparna ⑦ och MENU ⑫ intryckta och tryck på på-av-knappen ②.

Bilradion slås på. I teckenfönstret visas kort "DEMO MODE", om du har aktiverat demoläget. Avbryt demoläget genom att trycka på valfri knapp, så kan du använda enheten.

Trafi kradio

I mottagningsregionen "EUROPE" (Europa) kan en FM-station markera trafi kmeddelanden med en RDS-signal. Om företräde för trafi kmeddelanden är inställt släpps ett trafi kmeddelande igenom automatiskt, även om bilradion för tillfället inte befinner sig i radioläge.

Med tillkopplat företräde visas kösymbolen i teckenfönstret. Under mottagning av ett trafi k-meddelande visas indikeringen "TRAFFIC" (Trafi k) i teckenfönstret.

Företrädet kopplas till eller från i användarmenyn (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "TUNER"', menyalternativet "TRAFFIC" (Trafi kinformation)).

Observera!

- Volymen ökar under tiden som trafi kmeddelandet läses upp. Du kan ställa in en mimiljudstyrka för trafi kmeddelanden (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "VOLUME" (Volym)", menyalternativet "TA VOLUME" (Volym för trafi kinformation)).

- För att avbryta ett trafi kmeddelande, tryck på knappen SRC ①.

Radioläge

RDS

I mottagningsregionen "EUROPE" (Europa) skickar fl era FM-stationer förutom sitt program ut en RDS-signal (Radio Data System), vilket möjliggör följande extrafunktioner:

• Stationens namn visas i teckenfönstret.
• Bilradion identifierar trafikmeddelanden och nyhetsutsändningar och släpper igenom dem automatiskt i andra driftlägen (t.ex. i CD-läge).
• Alternativ frekvens: När RDS är tillkopplat, kopplar bilradion automatiskt om till den bästa frekvensen för den inställda stationen.
• Regional: En del sändare delar tidvis upp sina program i regionalprogram med olika innehåll. Genom en tillkopplad REGIONAL-funktion växlar bilradion endast till alternativa frekvenser som sänder samma regionalprogram.

Funktionerna RDS och REGIONAL kopplas till och från i användarmenyn (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "TUNER""", menyalternativen "RDS" och "REGIONAL").

Växla till radioläge resp. välja minnesnivå

Följande minnesnivåer är tillgängliga i de olika mottagningsregionerna:

Region Minnesnivåer
EUROPE (Europa) FM1, FM2, FMT, MW (MV)
USA FM1, FM2, FMT, AM, AMT
S-AMERICA(Sydamerika)	FM1, FM2, FMT, AM, AMT
THAILAND FM1, FM2, FMT, AM, AMT

Tryck på knappen SRC ① fl era gånger tills önskad minnesnivå visas.

Observera!

- Upp till fem stationer kan sparas på varje minnesnivå.

- Via användarmenyn kan du aktivera eller avaktivera minnesnivåer (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "TUNER"', menyalternativet "TUN BAND" (Val av band)). Avaktiverade minnesnivåer kan du hoppa över vid val av ljudkälla med hjälp av knappen SRC ①.

Ställa in stationer

Du har olika möjligheter att ställa in en station:

Ställa in en station manuellt

Tryck på knappen</ >⑦ kort en eller fl era gånger för att ändra frekvens stegvis resp. länge för att ändra frekvens snabbt.

Observera!

För mottagningsregion "EUROPE" (Europa) och "USA": I våglängdsområdet FM kan du se och ändra vald programtyp när PTY-funktionen är aktiv (se kapitlet "PTY").

Starta stationssökning

Tryck på knappenV / ∧⑦ för att starta stationssökning.

Närmaste station inom mottagningsområdet väljs.

Observera!

• För mottagningsregion "EUROPE" (Europa): I FM- våglängdsområdet ställs trafi kradiostationer enbart in om företräde för trafi kradio ( ) är tillkopplat.
• För mottagningsregion "EUROPE" (Europa) och "USA": I våglängdsområdet FM ställs nästa station med vald programtyp in när PTY-funktionen är aktiv (se kapitlet "PTY").
• Du kan ställa in känslighet för sökningen (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "TUNER", menyalternativet "SEEK SENS" (Känslighet)).

Spara station eller kalla fram en sparad station

Välj önskad minnesnivå.
Ställ in önskad station.
Tryck på en stationsknapp ^11 och håll den nedtryckt i ca 2 sekunder för att spara den aktuella stationen på knappen.

- eller -

Tryck på en stationsknapp ^11 kort för att gå till den station som sparats för knappen.

Presentera stationer

Med scan-funktionen presenteras alla mottagningsbara stationer inom det aktuella våglängdsområdet.

Observera!

Du kan ställa in presentationstiden för varje station (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "VARIOUS" (Diverse)", menyalternativet "SCAN TIME" (Presentationstid)).

Tryck på knappen MENU ⑫ i ca två sekunder för att starta presentationen.

Under presentationen visas omväxlande "SCAN" och den aktuella frekvensen samt minnesnivån respektive stationsnamnet i teckenfönstret.

Tryck på knappen MENU ⑫ kort för att återgå till den inställda stationen.

Spara stationer automatiskt (Travelstore)

Med Travelstore kan du automatiskt söka efter de fem starkaste FM-stationerna i regionen och spara dem i en minnesnivå. Tidigare sparade stationer i denna minnesnivå raderas därmed.

Med Travelstore kan du spara fem FM-stationer på minnesnivån FMT i alla mottagsregioner. I mottagningsregionerna "USA", "S-AMERICA" (Sydamerika) och "THAILAND" kan du dessutom spara fem AM-stationer på minnesnivån AMT.

Välj en minnesnivå inom önskat väglängdsområde, t.ex. FM1 eller AM.

Tryck på knappen SRC① i ca 2 sekunder.

Radiomottagaren börjar med den automatiska stationssökningen, i teckenfönstret visas "FM TSTORE" eller "AM TSTORE". När stationerna har sparats, spelas stationen på minnesplats 1 på FMT- eller AMT-nivån.

Observera!

• För mottagningsregion "EUROPE" (Europa): Vid aktiverat företräde för trafi kradio ( ) sparas endast trafi kradiostationer.
• Om minnesnivån FMT eller AMT är avaktiverad (se kapitlet "Användarinställningar", avsnitt "Utföra inställningar i menyn "TUNER"', menyalternativ "TUN BAND" (Val av band)), aktiveras den automatiskt när funktionen Travelstore startas.

PTY

I mottagningsregionerna "EUROPE" (Europa) och "USA" kan en FM-station sända sin aktuella programtyp, t.ex. KULTUR, POP, JAZZ, ROCK, SPORT eller VETENSKAP. Med PTY-funktionen kan du söka efter en viss programtyp bland sändningarna, t.ex. rock- eller sportsändningar. Observera att PTY-funktionen inte stöds av alla stationer.

Observera!

PTY-funktionen är bara tillgänglig om den är aktiverad (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "TUNER", menyalternativet "PTY").

Välja programtyp

Tryck kort på knappen</>⑦.

Den valda programtypen visas kort och du kan välja en annan programtyp.

Tryck vid behov på knappen</>⑦ fl era gånger tills önskad programtyp är vald.

Observera!

I mottagningsregionen "EUROPE" (Europa) kan du ställa in språk för visning av programtyperna, (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "TUNER", menyalternativet "PTY LANG" (PTY-språk)).

Söka station

Tryck på knappenV / ∧⑦.

Under sökningen visas den för tillfället valda programtypen i teckenfönstret.

Så snart som en station med den sökta programtypen hittas ställs den in.

Observera!

• Om ingen station med vald programtyp hittas visas kort "PTY NONE" och en ljudsignal hörs. Den senast sparade stationen ställs då in igen.
• Om den inställda stationen eller en annan samverkande station senare sänder den önskade programtypen växlar bilradion automatiskt från den aktuella stationen till stationen med den önskade programtypen. Observera att denna funktion inte stöds av alla stationer.

CD-/MP3-/WMA-läge

Grundläggande information

Med denna bilradio kan du spela CD-ljudskivor (CDDA) och CD-R/RW-skivor med ljud-, MP3- eller WMA-fi ler, samt MP3- eller WMA-fi ler på USB-datamedier.

Observera!

• Använd endast CD-skivor med Compact-Disc-logo för bästa möjliga funktion.
• Blaupunkt kan inte garantera en perfekt funktion för kopieringsskyddade CD-skivor eller för alla de inspelningsbara CD-skivor och USB-datamedier som fi nns ute på marknaden.

Ta hänsyn till följande uppgifter vid förberedelse av ett MP3-/WMA-datamedium:

- Spårets och mappens namn:

- Max 24 tecken förutom fi ltilläggen ".mp3" eller ".wma" (vid fl era tecken minskar an-talet spår och mappar som bilradion ac- cepterar)

- Inga omljud eller specialtecken

• CD-format: CD-R/RW, ∅: 12 cm
• CD-dataformat: ISO 9669 nivå 1 och 2, Joliet
- CD-brännhastighet: Max 16 ggr (rekommenderas)
- USB-format/-fi Isystem: Mass Storage Device (massminne) / FAT16/32
• Ljudfi ländelser:
- .MP3 för MP3-fi ler
- .WMA för WMA-fi ler
- W M A - fi ler endast utan Digital Rights Ma ment (DRM) och som skapats med Windows Media Player från version 8
• MP3-ID3-taggar: Version 1 och 2
- Bithastighet för återgivning av ljudfi ler:
- MP3: 32 till 320 kbps
– WMA: 32 till 192 kbps
- Beroende på USB-mediets datastruktur kan upp till 20 000 inmatningar hanteras.

Växla till CD-/MP3/WMA-läge

Tryck på knappen SRC ① fl era gånger, tills den önskade ljudkällan visas:

• "CD": Inmatad CD-skiva
  • "USB": Anslutet USB-datamedium
  • "AUX": Ansluten extern ljudkälla

Observera!

• De olika ljudkällorna kan endast väljas om ett motsvarande datamedium har matats in resp. en motsvarande enhet är ansluten.
• Om bilradion först måste läsa in data-informationen i en ansluten enhet eller ett datamedium före uppspelning, visas under tiden "READING" (Inläsning) i teckenfönstret. Tiden för inläsningen beror på mängden data och enhetens eller data-mediets konstruktion. Om enheten eller datamediet är defekt eller överförda data inte kan spelas upp visas motsvarande meddelande i teckenfönstret (t.ex. "USB ERROR" (USB-fel)).

Lägga i/ta ut en CD-skiva

Lägga i en CD

Risk för skada på CD-läsare!

CD-skivor med kontur (shape-CD) och CD-skivor som är 8 cm i diameter (mini-CD) får inte användas.

Vi frånsäger oss allt ansvar för skador på CD-läsaren som uppkommer genom inmatning av olämpliga skivor.

Observera!

Den automatiska laddningen av CD-skivan får inte hindras eller påskyndas.

Lägg in CD-skivan med den tryckta sidan uppåt och skjut in den i CD-hållare ⑤, tills du känner ett motständ.

CD-skivan dras automatiskt in i läsaren och dess data kontrolleras. Därefter börjar uppspelningen i CD- eller MP3-läge.

Observera!

Om den ilagda CD-skivan inte kan spelas, visas kort "CD ERROR" (CD-fel) och CD:n matas ut automatiskt efter ca två sekunder.

Ta ut CD-skivan

Observera!

Hindra inte utmatningen av CD-skivan och försök inte heller skynda på den.

Tryck på knappen ^8 för att mata ut en CD-skiva som lagts i.

Observera!

• En CD-skiva som matats ut och inte avlägsnas laddas automatiskt igen efter ca 10 sekunder.
• Det går att mata ut skivor även om bilradion är avslagen eller om du spelar upp ljud från någon annan källa.

Ansluta/ta bort USB-datamedium

Ansluta USB-medium

Slå av bilradion, så att datamediet registreras på rätt sätt.
Skjut USB-uttagets skyddskåpa ^9 framåt tills den lossnar från USB-uttaget och fäll ned den.
Anslut USB-datamediet.
Slå på bilradion.

Om USB-datamediet väljs som ljudkälla för första gången läses först alla data in.

Observera!

• Om det anslutna USB-datamediet inte kan spelas upp, visas kort "USB ERROR" (USB-fel).
• Tiden som behövs för inläsningen är be-roende av USB-datamediets konstruktion och storlek.

Ta ut USB-medium

Slå av bilradion, så att datamediet avregistreras på rätt sätt.
Dra ut USB-mediet.
Stäng USB-uttagets skyddskåpa⑨.

Välja spår

Tryck kort på knappen</ >⑦ för att växla till föregående/nästa spår.

Observera!

Om det aktuella spåret spelas längre tid än tre sekunder, startar spåret igen efter en tryckning på <7>.

Välj mapp (endast i MP3-/WMA-läge)

Tryck på knappenV/ ∧⑦ för att växla till föregående/nästa mapp.

Snabbsökning

Håll knappen </>⑦ intryckt tills önskat ställe nås.

Avbryta uppspelning

Tryck på knappen 3 ▶⑪ för att avbryta uppspelningen ("PAUSE") eller för att starta den igen.

Presentera alla spår

Med Scan-funktionen presenteras alla tillgängliga spår.

Tryck på knappen MENU ⑫ under ca två sekunder för att starta uppspelningen, eller tryck kort för att höra det uppspelade spåret igen.

Under uppspelning visas "PLAY SCAN" och speltiden för aktuellt spår.

Observera!

Presentationstiden går att ställa in (se kap. "Användarinställningar", avsnittet "Utföra inställningar i menyn "VARIOUS" (Diverse)", menyalternativet "SCAN TIME" (Presentationstid)).

Spela spår i slumpvis ordningsföljd

Tryck på knappen 5 MIX ⑪ för att växla mellan uppspeinningslägen:

Drift Visning Betydelse
CD MIX ALL Blanda spår
MP3/WMA	MIX DIR	Blanda spår i den aktuella mappen
	MIX ALL	Blanda spår i datamediet
Allmänt MIX OFF		Normal uppspelning

Om MIX-funktionen är aktiverad visas symbolen MIX (Blanda alla spår) resp. MIX 📄 (Blanda spåren i den aktuella mappen) i teck-enfönstret.

Spela upp vissa spår eller mappar fl era gånger

Tryck på knappen 4 RPT ^11 för att växla mellan uppspelningslägen:

Drift Visning	Betydelse
CD	RPT TRACK	Upprepa spår
MP3/WMA	RPT TRACK	Upprepa spår
	RPT DIR	Upprepa mappen
Allmänt	RPT OFF	Normaluppspelning

Om RPT-funktionen är aktiverad visas symbolen 📄 ⏻ (Upprepa spår) resp. 📋 📋 (Upprepa mapp) i teckenfönstret.

Externa ljudkällor

AUX-IN-uttag på fronten

Varning!

Ökad risk för skador p.g.a. stickkontakten.

I händelse av olycka kan den utskjutande kontakten i frontens AUX-IN-uttag orsaka skador. Om en rak stickkontakt eller adapter används leder detta till en ökad risk för skador.

Av detta skäl rekommenderar vi att man använder böjda jackkontakter.

När en extern ljudkälla som t.ex. en bärbar MP3spelare har anslutits till Front-AUX-IN-uttaget ⑩ kan den väljas med knappen SRC ①. "AUX" visas då i teckenfönstret.

Klangbildsinställningar

I menyn "AUDIO" kan du ändra följande klangbildsinställningar:

• Ställa in bas- och diskantnivå
• Ställa in volymfördelning vänster/höger (Balance) resp fram/bak (Fader)
• Ställa in höjning av basen vid låg volym (X-Bass)
  • Välja en klangbildsprofi I (Presets)

Öppna menyn "AUDIO" och lämna den

Tryck kort på knappen MENU ⑫ för att öppna användarmenyn.
Tryck på knappenV / ∧⑦ fl era gånger, tills menyalternativet "AUDIO" har valts.
Tryck på knappen>⑦, för att öppna menyn "AUDIO".
Tryck på knappenV / ∧⑦ fl era gånger, tills önskat menyalternativ har valts.
Utför inställningen (se nästa avsnitt).

Tryck kort på knappen MENU ⑫ för att stänga menyn.

Observera!

• Menyn stängs automatiskt ca 30 sekunder efter den sista knapptryckningen och du återvänder till teckenfönstret för den aktuella ljudkällan.
• Genom att trycka på knappen <⑦ i menyn kommer du alltid tillbaka till den överordnade menynivån.

Utföra inställningar i menyn "AUDIO"

BASS

Basnivå. Inställningar: -7 till +7.

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget④ för att göra önskad inställning.

TREBLE

Diskantnivå. Inställningar: -7 till +7.

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget④ för att göra önskad inställning.

BALANCE

Volymbalans vänster/höger. Inställningar: L9 (Vänster) till R9 (Höger).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget 4 för att göra önskad inställning.

FADER

Volymbalans fram/bak. Inställningar: R9 (Bak) till F9 (Fram).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget④ för att göra önskad inställning.

X-BASS

Höjning av basnivån vid låg volym. Inställningar: OFF (Från), 1, 2, 3 (Högsta nivå).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget④ för att göra önskad inställning.

PRESETS (Klangbildsprofi I)

Välja equalizer-förinställningar. Inställningar: POP, ROCK, CLASSIC (Klassisk), EQ OFF (Klangbildsprofil av; ingen förinställning).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget ^4 för att göra önskad inställning.

Användarinställningar

Öppna användarmenyn och välja meny

Tryck kort på knappen MENU ⑫ för att öppna användarmenyn.

I användarmenyn hittar du användarinställningarna i följande menyer:

• TUNER
• AUDIO (se kapitlet "Klangbildsinställningar")
• DISPLAY (Teckenfönster)
• VOLUME (Volym)
• VARIOUS (Diverse)

Tryck på knappenV / ∧⑦ fl era gånger, tills önskad meny hat valts.
Tryck på knappen>⑦ för att öppna den valda menyn.
Tryck på knappenV / ∧⑦ fl era gånger, tills önskat menyalternativ har valts.
→Utför inställningen (se följande avsnitt).

Tryck kort på knappen MENU ⑫ för att stänga menyn.

Observera!

• Menyn stängs automatiskt ca 30 sekunder efter den sista knapptryckningen och du återvänder till teckenfönstret för den aktuella ljudkällan.
• Genom att trycka på knappen < ⑦ i menyn kommer du alltid tillbaka till den överordnade menynivån.

Utföra inställningar i menyn "TUNER"

RDS

Aktivering/avaktivering av RDS-funktionen. Inställningar: ON (På), OFF (Av).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid på volymreglaget 4 för att växla mellan inställningarna.

TRAFFIC (Trafi kinformation) (enbart mottagningsregion EUROPE (Europa))

Endast möjlig i FM-radioläge: Aktivera eller avaktivera företräde för trafi kmeddelanden. Inställningar: ON (På), OFF (Av).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid på volymreglaget ^4 för att växla mellan inställningarna.

Med aktiverat företräde för trafi kradio visas symbolen i teckenfönstret.

Inställning i båda fallen: ON (På), OFF (Av).

Tryck på knappen>⑦ för att öppna undermenyn.
Tryck på knappenV/ ∧⑦ fl era gånger, tills teckenfönstret visar önskad minnesnivå.
Tryck på knappen>⑦ för att ändra inställning.
Vrid på volymreglaget ^4 för att växla mellan inställningarna ON (På: Aktivera minnesnivå) och OFF (Av: Avaktivera minnesnivå).

Avaktiverade minnesnivåer kan du hoppa över vid val av ljudkälla med hjälp av knappen SRC ①.

Observera!

• Vid leverans är alla AM-minnesnivåer avaktiverade.
• Om en minnesnivå avaktiveras sparas de stationer som fi nns lagrade på minnesni-vån.

REGIONAL

(enbart mottagningsregion EUROPE (Europa))

Endast möjligt i FM-radioläge: Aktivera eller avaktivera REGIONAL-funktionen. Inställningar: ON (På), OFF (Av).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid på volymreglaget ^4 för att växla mellan inställningarna.

SEEK SENS (Känslighet)

Inställning av känsligheten för stationssökningen. Inställningar: LO1 (Lägst) – HI6 (Högst).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid på volymreglaget ④ för att växla mellan inställningarna.

PTY

Aktivering/avaktivering av PTY-funktionen. Inställningar: ON (På), OFF (Av).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid på volymreglaget ④ för att växla mellan inställningarna.

PTY LANG (PTY-språk)

(endast mottagningsregion EUROPE (Europa))

Välj ett språk för visning av programtyper. Inställningar: ENGLISH (Engelska), DEUTSCH (Tyska), FRANCAIS (Franska).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid på volymreglaget ④ för att välja ett språk.

AREA (Mottagningsregion)

Val av mottagningsregion för radiomottagningen. Inställningar: EUROPE (Europa), USA, S-AMERICA (Sydamerika), THAILAND.

Tryck på knappen>⑦ för att öppna undermenyn.
Tryck på knappenV/ ∧⑦ för att välja en mottagningsregion.
Tryck på knappen>⑦ för att ställa in mottagningsregionen.
Tryck på knappen>⑦ för att bekräfta valet av mottagningsregion.

Utföra inställningar i menyn "DISPLAY"

DIM DAY/DIM NIGHT

Ställa in teckenfönstrets ljusnivå för dag (DIM DAY) eller natt (DIM NIGHT). Inställningar: 1 - 16.

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget ④ för att göra önskad inställning.

Om bilradion är ansluten enligt beskrivningen i monteringsanvisningarna och bilen har denna typ av anslutning, ställs teckenfönstrets ljusnivå för dag och natt in med fordonsbelysningen.

SCROLL (Rulla)

Välj mellan engångsvisning och upprepad visning för att visa löpande text i teckenfönstret (t.ex. visning av namn på MP3-fi ler). Inställningar: X1 (Visning en gång), ON (På: Upprepad visning).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid på volymreglaget ④ för att växla mellan inställningarna.

Utföra inställningar i menyn "VOLUME" (Volym)

ON VOLUME (Tillslagsvolym)

Inställning av tillslagsvolym. Inställningar: 1 – 50.

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget ^4 för att ställa in önskad tillslagsvolym.

LAST VOL (Senaste volym)

Om du ställer in LAST VOL aktiveras den volym som du hade innan du stängde av när du sätter på radion igen. Inställningar: ON (På), OFF (Av).

Varning! Hög volym

Tillslagsvolymen kan vara oväntat hög om inställningen LAST VOL (Sista volym) har valts och en hög volym var inställd på radion när den sist stängdes av.

Ställ alltid in en medelhög volym.

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid på volymreglaget④ för att växla mellan inställningarna.

TA VOLUME (Volym för trafi kinformation) (endast mottagningsregion EUROPE (Europa))

Ställa in min-volym för trafi kmeddelanden. Inställningar: 1 – 50.

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget④ för att göra önskad inställning.

BEEP

Aktivera eller avaktivera ljudsignal. Inställningar: ON (På), OFF (Av).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget④ för att göra önskad inställning.

Utföra inställningar i menyn "VARIOUS" (Diverse)

SCAN TIME (Presentationstid)

Ställa in presentationstid i steg om 5 sekunder. Inställningar: 5 - 30.

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget ④ för att göra önskad inställning.

SEC CODE (Kodfråga)

Slå på eller av kodfrågan. Inställningar: ON (På), OFF (Av).

Tryck på knappen>⑦ för att öppna undermenyn.
Vrid volymreglaget ^4 för att göra önskad inställning.

CODE SET (Ändra kodnummer)

Kodnumret är som standard inställt på "0000". Du kan ändra detta kodnummer.

Tryck på knappen>⑦ för att öppna inmatningsmenyn.
Aktuellt sparat kodnummer visas på displayen.
Vrid på volymreglaget ^4 för att välja en siff ra för den aktuella teckenplatsen.
Tryck på knappen> eller <⑦ för att komma till nästa eller föregående teckenplats.

Observera!

Volymen kan inte ändras under inmatning av kodnumret.

NORMSET (Återställ)

Återställ bilradions ursprungliga fabriksinställningar.

Tryck på knappen>⑦ för att öppna undermenyn.
Tryck på knappen>⑦ för att bekräfta återställning av fabriksinställningar.
Bilradion stängs av och återställs till fabriksinställningarna.

Fabriksinställningar

Viktiga fabriksinställningar i användarmenyn:

Menyalternativ Fabriksinställning
AREA EUROPE
FM1 / FM2 / FMT ON
MW* OFF
AM** / AMT** OFF
RDS ON
REGIONAL* OFF
TRAFFIC* OFF
SEEK SENS HI6
PTY OFF
ON VOLUME 20
LAST VOL OFF
TA VOLUME* 20
BEEP ON
SCAN 10
SCROLL X1
SEC CODE	OFF

* Endast i mottagningsregion "EUROPE" (Europa)
** Endast i mottagningsregion "USA", "S-AMERICA" (Sydamerika) och "THAILAND"

Du kan återställa bilradions ursprungliga fabriksinställningar i användarmenyn (se kapitlet "Användarinställningar", avsnittet "Utföra inställningar i menyn "VARIOUS" (Diverse)", menyalternativet "NORMSET" (Återställ)).

Viktig information

Garanti

För produkter köpta inom EU ger vi en tillverkargaranti. För produkter som inköpts utanför Europeiska Unionen gäller de garantivillkor som utgivits av våra representanter i inköpslandet. Garantivillkoren kan du läsa under www.blaupunkt.com.

Service

I vissa länder står Blaupunkt till tjänst med reparations- och hämtservice.

Under www.blaupunkt.com kan du se om denna service finns i ditt land.

Vill du utnyttja servicen kan du beställa hämtning av din bilradio på Internet.

Tekniska data

Spänningsförsörjning

Driftsspänning: 10,8 – 15,6 V

Strömförbrukning

Under drift: < 10 A

10 sekunder efter

frånkoppling: < 2 mA

Förstärkare

Uteff ekt: 4 x 20 Watt sinus vid

14,4 V och 4 Ohm

vid 10 % THD.

4 x 45 Watt max. eff ekt

Tuner

Våglängdsområden Europa/Thailand:

FM (UKV): 87,5 - 108 MHz

Amerikanska våglängdsområden (USA):

FM (UKV): 87,7 - 107,9 MHz

Våglängdsområden Sydamerika:

FM (UKV): 87,5 - 107,9 MHz

FM – ljudfrekvensomfång: 30 – 15 000 Hz ± 3 dB

CD

Överföringsområde: 20 – 20 000 Hz ± 1 dB

Pre-amp Out (Förförstärkare ut)

2 kanaler: 2 V vid THD < 1 %

Ingångskänslighet

Frontens AUX-IN: 300 mV / 10 kΩ

Mått och vikter

B x H x D: 178 x 51 x 165 mm

Vikt: ca 1,30 kg

1 83 4 2 75 6 SRC BLAUPUNKT BLAUPUNKT MENU 1 2 3 >> 4 RPT 5 MIX 10 912 11

Tryk på tastenV / ∧⑦.

Vælg mappe (kun i mp3-/WMA-tilstand)

(kun regionen EUROPE (Europa))

Kun mulig i FM-radiotilstand: Aktivér eller deaktiver prioritering af trafi kmeldinger. Indstillinger: ON (Til), OFF (Fra).

(kun regionen EUROPE (Europa))

Kun mulig i FM-radiotilstand: Aktivér eller deaktiver REGIONAL-funktion. Indstillinger: ON (Til), OFF (Fra).

(kun regionen EUROPE (Europa))

Vänligen beakta följande skydds-anvisningar under pågående montage och anslutning.

• Lossa polskon från batteriets minuspol! Följ därvid fordonstillverkarens skyddsanvisningar.
• Se till att inga av fordonets komponenter skadas i samband med borrning av hål.
• Plus- och minuskabelns ledningsarea måste vara minst 1,5 mm ^2 .

- Fordonets stickkontakt får inte anslutas till radion!

Din BLAUPUNKT fackhandel tillhandahåller för resp fordonstyp erforderlig adapterkabel.

- Beroende på konstruktionstyp kan fordonet avvika från denna beskrivning. Vi frånsäger oss allt ansvar för skada eller följdskada pga. felaktig montering eller anslutning.

Om här givna monteringsanvisningar ej stämmer överens med faktiska förhållanden, vänligen kontakta Blaupunkt fackhandel, representant för fordonets tillverkare eller vår telefonkundtjänst.

Vid montering av förstärkare måste först apparatstommen jordas, innan stickpropparna ansluts till utgångarna (hylstag line-out).

Jord från andra apparater får inte anslutas till bilradions jord (höljet).

Medföljande monteringsdetaljer

Vänligen förvara ifyllt apparatpass på säker plats!
