KÄYTTÖOHJE RASM07 TOSHIBA

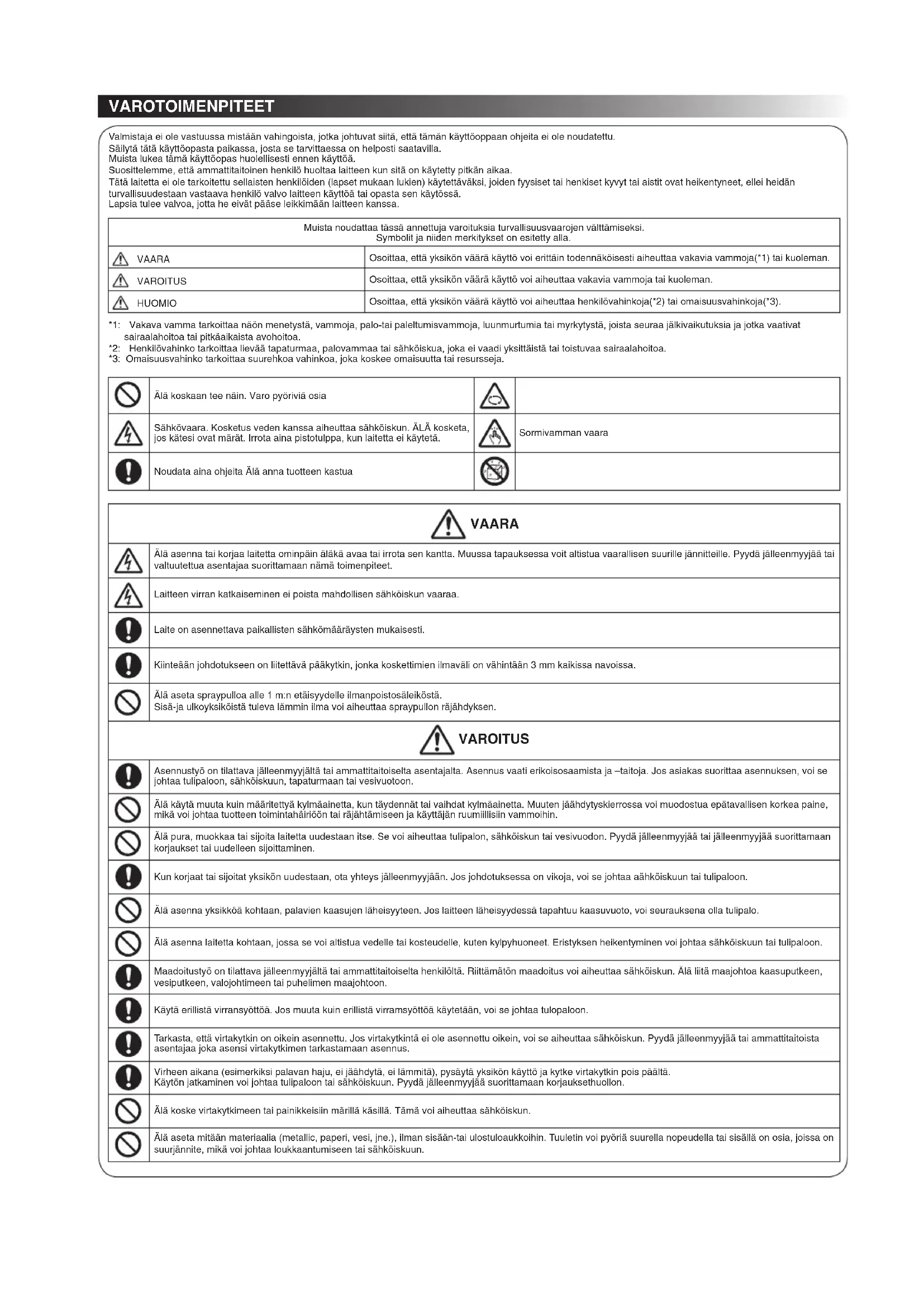

Valmistaja ei ole vastuussa mistään vahingoista, jotka johtuvat siitä, että tämän käyttöoppaan ohjeita ei ole noudatettu.

Säilytä tätä käyttöopasta paikassa, josta se tarvittaessa on helposti saatavilla.

Muista lukea tämä käyttöopas huolellisesti ennen käyttöä.

Suosittelemme, että ammattitaitoinen henkilö huoltaa laitteen kun sitä on käytetty pitkän aikaa.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet, ellei heidän

turvallisuudestaan vastaava henkilö valvo laitteen käyttöä tai opasta sen käytössä.

Lapsia tulee valvoa, jotta he eivät pääse leikkimään laitteen kanssa.

Muista noudattaa tässä annettuja varoituksia turvallisuusvaarojen välttämiseksi. Symbolit ja niiden merkitykset on esitetty alla.
[08DC]	VAARA	Osoittaa, että yksikön väärä käyttö voi erittäin todennäköisesti aiheuttaa vakavia vammoja(*1) tai kuoleman.
[87-24]	VAROITUS	Osoittaa, että yksikön väärä käyttö voi aiheuttaa vakavia vammoja tai kuoleman.
[7577]	HUOMIO	Osoittaa, että yksikön väärä käyttö voi aiheuttaa henkilövahinkoja(*2) tai omaisuusvahinkoja(*3).

*1: Vakava vamma tarkoittaa näön menetystä, vammoja, palo-tai paleltumisvammoja, luunmurtumia tai myrkytystä, joista seuraa jälkivaikutuksia ja jotka vaativat sairaalahoitoa tai pitkäaikaista avohoitoa.
*2: Henkilövahinko tarkoittaa lievää tapaturmaa, palovammaa tai sähköiskua, joka ei vaadi yksittäistä tai toistuvaa sairaalahoitoa.
*3: Omaisuusvahinko tarkoittaa suurehkoa vahinkoa, joka koskee omaisuutta tai resursseja.

	Älä koskaan tee näin. Varo pyöriviä osia
	Sähkövaara. Kosketus veden kanssa aiheuttaa sähköiskun. ÄLÄ kosketa, jos kätesi ovat märät. Irrota aina pistotulppa, kun laitetta ei käytetä.		Sormivamman vaara
	Noudata aina ohjeita Älä anna tuotteen kastua

! VAARA
	Älä asenna tai korjaa laitetta ominpäin äläkä avaa tai irrota sen kantta. Muussa tapauksessa voit altistua vaarallisen suurille jännitteille. Pyydä jälleenmyyjää tai valtuutettua asentajaa suorittamaan nämä toimenpiteet.
	Laitteen virran katkaisminen ei poista mahdollisen sähköiskun vaaraa.
	Laite on asennettava paikallisten sähkömääräysten mukaisesti.
	Kiinteään johdotukseen on liitettävä pääkytkin, jonka koskettimien ilmaväli on vähintään 3 mm kaikissa navoissa.
	Älä aseta spraypulloa alle 1 m:n etäisyydelle ilmanpoistosäleiköstä.Sisä-ja ulkoyksiköistä tuleva lämmin ilma voi aiheuttaa spraypullon räjähdyksen.

! VAARA
	Älä asenna tai korjaa laitetta ominpäin äläkä avaa tai irrota sen kantta. Muussa tapauksessa voit altistua vaarallisen suurille jännitteille. Pyydä jälleenmyyjää tai valtuutettua asentajaa suorittamaan nämä toimenpiteet.
	Laitteen virran katkaisminen ei poista mahdollisen sähköiskun vaaraa.
	Laite on asennettava paikallisten sähkömääräysten mukaisesti.
	Kiinteään johdotukseen on liitettävä pääkytkin, jonka koskettimien ilmaväli on vähintään 3 mm kaikissa navoissa.
	Älä aseta spraypulloa alle 1 m:n etäisyydelle ilmanpoistosäleiköstä.Sisä-ja ulkoyksiköistä tuleva lämmin ilma voi aiheuttaa spraypullon räjähdyksen.

! VAARA
	Älä asenna tai korjaa laitetta ominpäin äläkä avaa tai irrota sen kantta. Muussa tapauksessa voit altistua vaarallisen suurille jännitteille. Pyydä jälleenmyyjää tai valtuutettua asentajaa suorittamaan nämä toimenpiteet.
	Laitteen virran katkaisminen ei poista mahdollisen sähköiskun vaaraa.
	Laite on asennettava paikallisten sähkömääräysten mukaisesti.
	Kiinteään johdotukseen on liitettävä pääkytkin, jonka koskettimien ilmaväli on vähintään 3 mm kaikissa navoissa.
	Älä aseta spraypulloa alle 1 m:n etäisyydelle ilmanpoistosäleiköstä.Sisä-ja ulkoyksiköistä tuleva lämmin ilma voi aiheuttaa spraypullon räjähdyksen.

! VAARA
	Älä asenna tai korjaa laitetta ominpäin äläkä avaa tai irrota sen kantta. Muussa tapauksessa voit altistua vaarallisen suurille jännitteille. Pyydä jälleenmyyjää tai valtuutettua asentajaa suorittamaan nämä toimenpiteet.
	Laitteen virran katkaisminen ei poista mahdollisen sähköiskun vaaraa.
	Laite on asennettava paikallisten sähkömääräysten mukaisesti.
	Kiinteään johdotukseen on liitettävä pääkytkin, jonka koskettimien ilmaväli on vähintään 3 mm kaikissa navoissa.
	Älä aseta spraypulloa alle 1 m:n etäisyydelle ilmanpoistosäleiköstä.Sisä-ja ulkoyksiköistä tuleva lämmin ilma voi aiheuttaa spraypullon räjähdyksen.

! VAARA
	Älä asenna tai korjaa laitetta ominpäin äläkä avaa tai irrota sen kantta. Muussa tapauksessa voit altistua vaarallisen suurille jännitteille. Pyydä jälleenmyyjää tai valtuutettua asentajaa suorittamaan nämä toimenpiteet.
	Laitteen virran katkaisminen ei poista mahdollisen sähköiskun vaaraa.
	Laite on asennettava paikallisten sähkömääräysten mukaisesti.
	Kiinteään johdotukseen on liitettävä pääkytkin, jonka koskettimien ilmaväli on vähintään 3 mm kaikissa navoissa.
	Älä aseta spraypulloa alle 1 m:n etäisyydelle ilmanpoistosäleiköstä.Sisä-ja ulkoyksiköistä tuleva lämmin ilma voi aiheuttaa spraypullon räjähdyksen.

VAROITUS
	Asennustyö on tilattava jälleenmyyjältä tai ammattitaitoiselta asentajalta. Asennus vaati erikoisosaamista ja –taitoja. Jos asiakas suorittaa asennuksen, voi se johtaa tulipaloon, sähköiskuun, tapaturmaan tai vesivuotoon.
	Älä käytä muuta kuin määritettyä kylmäainetta, kun täydennät tai vaihdat kylmäainetta. Muuten jäähdytyskierrossa voi muodostua epätavallisen korkea paine, mikä voi johtaa tuotteen toimintahäriröön tai räjähtämiseen ja käyttäjän ruumiilliisin vammaoihin.
	Älä pura, muokkaa tai sijoita laitetta uudestaan itse. Se voi aiheuttaa tulipalon, sähköiskun tai vesivuodon. Pyydä jälleenmyyjää tai jälleenmyyjää suorittamaan korjaukset tai uudelleen sijoittaminen.
	Kun korjaat tai sijoitat yksikön uudestaan, ota yhteys jälleenmyyjään. Jos johdotuksessa on vikoja, voi se johtaa aähköiskuun tai tulipaloon.
	Älä asenna yksikköä kohtaan, palavien kaasujen läheisyyteen. Jos laitteen läheisyydessä tapahtuu kaasuvuoto, voi seurauksena olla tulipalo.
	Älä asenna laitetta kohtaan, jossa se voi altistua vedelle tai kosteudelle, kuten kylpyhuoneet. Eristyksen heikentyminen voi johtaa sähköiskuun tai tulipaloon.
	Maadoitustyö on tilattava jälleenmyyjältä tai ammattitaitoiselta henkilöltä. Riittämätön maadoitus voi aiheuttaa sähköiskun. Älä liitä maajohtoa kaasuputkeen, vesiputkeen, valojohtimeen tai puhelimen maajohtoon.
	Käytä erillistä virransyöttöä. Jos muuta kuin erillistä virramsyöttöä käytetään, voi se johtaa tulopaloon.
	Tarkasta, että virtakytkin on oikein asennettu. Jos virtakytkintä ei ole asennettu oikein, voi se aiheuttaa sähköiskun. Pyydä jälleenmyyjää tai ammattitaitoista asentajaa joka asensi virtakytkimen tarkastamaan asennus.
	Virheen aikana (esimerkiksi palavan haju, ei jäähdytä, ei lämmitä), pysäytä yksikön käyttö ja kytke virtakytkin pois päältä. Käytön jatkaminen voi johtaa tulipaloon tai sähköiskuun. Pyydä jälleenmyyjää suorittamaan korjauksethuollon.
	Älä koske virtakytkimeen tai painikkeisiin märillä käsillä. Tämä voi aiheuttaa sähköiskun.
	Älä aseta mitään materiaalia (metallic, paperi, vesi, jne.), ilman sisään-tai ulostuloaukkoihin. Tuuletin voi pyöriä suurella nopeudella tai sisällä on osia, joissa on suurjännite, mikä voi johtaa loukkaantumiseen tai sähköiskuun.

• Kaukosäätimen paristot:
- Aseta paristot oikein päin (+) ja (-).
- Älä lataa uudestaan.
- Älä käytä paristoja kun niiden "Suositeltu käyttöaika" on päättynyt.
- Älä säilytä vanhoja paristoja kaukosäätimessä.
- Älä sekoita erityyppisiä tai uusia ja vanhoja paristoja keskenään.
- Älä juota paristoja kiinni.
- Älä aseta oikosulkuun, pura, lämmitä tai heitä paristoja tuleen. Jos paristoja ei hävitetä oikealla tavalla, voivat ne räjähtää tai vuotaa, aiheuttaen palovamman tai tapaturman. Jos kosketat nesteeseen, huuhtele runsaalla vedellä. Jos neste koskettaa laitteeseen, pyyhi neste pois ja vältä suoraa kosketusta siihen.
- Säilytä lasten ulottumattomissa. Jos paristo niellään, ota yhteys lääkäriin välittömästi.
Kun pâina painikkeita CLOCK ●, CHECK ●, FILTER ● ja RESÉT ●, älä anna minkään vieraiden esineiden joutua ja juuttua kaukosäätimen sisään.

VAARA
	Älä asenna tai korjaa laitetta ominpäin äläkä avaa tai irrota sen kantta. Muussa tapauksessa voit altistua vaarallisen suurille jännitteille. Pyydä jälleenmyyjää tai valtuutettua asentajaa suorittamaan nämä toimenpiteet.
	Laitteen virran katkaisminen ei poista mahdollisen sähköiskun vaaraa.
	Laite on asennettava paikallisten sähkömääräysten mukaisesti.
	Kiinteään johdotukseen on liitettävä pääkytkin, jonka koskettimien ilmaväli on vähintään 3 mm kaikissa navoissa.
	Älä aseta spraypulloa alle 1 m:n etäisyydelle ilmanpoistosäleiköstä.Sisä-ja ulkoyksiköistä tuleva lämmin ilma voi aiheuttaa spraypullon räjähdyksen.
VAROITUS
	Asennustyö on tilattava jälleenmyyjältä tai ammattitaitoiselta asentajalta. Asennus vaati erikoisosaamista ja –taitoja. Jos asiakas suorittaa asennuksen, voi se johtaa tulipaloon, sähköiskuun, tapaturmaan tai vesivuotoon.
	Älä käytä muuta kuin määritettyä kylmäainetta, kun täydennät tai vaihdat kylmäainetta. Muuten jäähdytyskierrossa voi muodostua epätavallisen korkea paine, mikä voi johtaa tuotteen toimintahäiriöön tai räjähtämiseen ja käyttäjän ruumiilliisin vammoihin.
	Älä pura, muokkaa tai sijoita laitetta uudestaan itse. Se voi aiheuttaa tulipalon, sähköiskun tai vesivuodon. Pyydä jälleenmyyjää tai jälleenmyyjää suorittamaan korjaukset tai uudelleen sijoittaminen.
	Kun korjaat tai sijoitat yksikön uudestaan, ota yhteys jälleenmyyjään. Jos johdotuksessa on vikoja, voi se johtaa aähköiskuun tai tulipaloon.
	Älä asenna yksikköä kohtaan, palavien kaasujen läheisyyteen. Jos laitteen läheisyydessä tapahtuu kaasuvuoto, voi seurauksena olla tulipalo.
	Älä asenna laitetta kohtaan, jossa se voi altistua vedelle tai kosteudelle, kuten kylpyhuoneet. Eristyksen heikentyminen voi johtaa sähköiskuun tai tulipaloon.
	Maadoitustyö on tilattava jälleenmyyjältä tai ammattitaitoiselta henkilöltä. Riittämätön maadoitus voi aiheuttaa sähköiskun. Älä liitä maajohtoa kaasuputkeen, vesiputkeen, valojohtimeen tai puhelimen maajohtoon.
	Käytä erillistä virransyöttöä. Jos muuta kuin erillistä virramsyöttöä käytetään, voi se johtaa tulopaloon.
	Tarkasta, että virtakytkin on oikein asennettu. Jos virtakytkintä ei ole asennettu oikein, voi se aiheuttaa sähköiskun. Pyydä jälleenmyyjää tai ammattitaitoista asentajaa joka asensi virtakytkimen tarkastamaan asennus.
	Virheen aikana (esimerkiksi palavan haju, ei jäähdytä, ei lämmitä), pysäytä yksikön käyttö ja kytke virtakytkin pois päältä.Käytön jatkaminen voi johtaa tulipaloon tai sähköiskuun. Pyydä jälleenmyyjää suorittamaan korjauksethuollon.
	Älä koske virtakytkimeen tai painikkeisiin märillä käsillä. Tämä voi aiheuttaa sähköiskun.
	Älä aseta mitään materiaalia (metallic, paperi, vesi, jne.), ilman sisään-tai ulostuloaukkoihin. Tuuletin voi pyöriä suurella nopeudella tai sisällä on osia, joissa on suurjännite, mikä voi johtaa loukkaantumiseen tai sähköiskuun.Kun ilmastointilaite ei jäähdytä tai lämmitä, voi syynä olla kylmäainevuoto. Ota yhteys jälleenmyyjäään. Ilmastointilaitteessa käytetty kylmäaine on turvallista.Se ei vuoda normaaleissa olosuhteissa, mutta jos sitä vuotaa lämpölähteen, kuten lämmitin tai liesi, sisältävään huoneeseen, voi se aiheuttaa haitallisenreaktion.
	Jos vettä tai vieraita esineitä pääsee laitteen sisälle, lopeta yksikön käyttö välittömästi ja kytkve virtakytkin pois päältä. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Pyydä jälleenmyyjää korjaamaan laite.
	Älä puhdista ilmastointilaitteen sisäpuolta itse. Pyydä jälleenmyyjää suorittamaan yksikön sisäpuolinen puhdistaminen.Riittämätön puhdistus voi aiheuttaa hartsiosien tai sähköosien eristyksen violtumisen, mikä voi johtaa vesivuotoihin, sähköiskuun tai tulipaloon.
	Älä vaurioita tai mukauta virtajohtoa. Älä liitä johtoa keskeltä tai käytä useaa jatkojohtoa, jota jo käytetään toisiin laitteisiin. Tämän laiminlyöminen voi johtaatulipaloon.
	Älä aseta raskaita esineitä virtajohdon päälle, altista sitä lämmölle tai vedä siitä. Tämä voi johtaa sähköiskuun tai tulipaloon.
	Älä altista kehoasi pitkäksi aikaa kylmälle ilmavirralle.
	Älä työnnä sormea tai mitään tavaroita ilmanottoaukkoon/ilman ulostuloaukkoon.
HUOMIO
	Varmista, että tyjhennettävä vesi poistuu. Jos veden poistaminen ei ole riittävä, voi vesivuodot vaurioittaa huonekaluja. Pyydä jälleenmyyjää tai ammattitaitoistaasentajaa, joka asensi yksikön, tarkastamaan asennus.
	Jos sisäyksikön putkiston ulostulo paljastuu uudelleen sijoituksen vuoksi, sulje paljastunut kohta. Sisäisiin sähköosiin koskeminen voi johtaa tapaturmaan taisähköiskuun.
	Älä pese ilmastointiyksikköä vedellä. Tämä voi aiheuttaa sähköiskun.
	Älä aseta mitään nesteitä sisältävää säiliötä, kuten kukkamaljakko, yksikön päälle. Se voi aiheuttaa veden pääsyn laitteeseen ja vaurioittaa sähköeristystä,aiheuttaen sähköiskun.
	Jos käytät yksikköä suljetussa tilassa tai muiden, räjähdysmoottoreita sisältävien laitteiden yhteydessä, tuuleta tila säännöllisesti avaamalla ikkuna.Riittämätön tuuletus voi johtaa tukehtumiseen hapen puutteen vuoksi.
	Älä käytä rajahdysmoottorilla varustettuja laitteita ilmastointilaitteen ilmavirrassa. Rajahdysmoottorin heikko toiminta voi aiheuttaa tukehtumisen.
	Vältä pitkäaikaista käyttöä kosteissa tiloissa (yli 80%), esimerkiksi ovet ja ikkunat auki. Sisäyksikköön voi muodostua kondenssia, mikä voi tippua huonekalujenpäälle.
	Kun laitetta ei käytetä pitkään aikaan, kytke pääkytkin tai virtakytkin pois päältä.
	Tarkasta vähintään kerran vuodessa, onko ulkoyksikön kiinnityspöytä ehjä. Jos vikaa ei korjata, voi yksikkö pudota tai kaatua ja aiheuttaa tapaturman.
	Seiso tukevilla tikkailla kun kiinnität/irrotat etupaneelin/ilmansuodattimen/ilmanpuhdistussuodattimen. Jos näin ei tehdä, voit pudota ja loukkaantua.
	Älä seiso ulkoyksikön päällä tai aseta mitään sen päälle. Se voi auheuttaa tapaturman kaatuessa tai pudotessa.Laitteen vaurioituminen voi aiheuttaa sähköiskun tai tulipalon.
	Älä aseta mitään ulkoyksikön ympärille tai anna lehtien kerääntyä sen päälle. Lehdet tai pienet eläimet voivat päästä laitteen sisälle ja kosketta sen sähköosiinja aiheuttaa toimintahäiriön tai tulipalon.
	Älä sijoita lemmikkejä tai kasveja suoraan ilmastointilaitteen ilmavirran eteen. Se voi vahingoittaa lemmikkiä tai kasveja.
	Älä käytä laitetta eläinten ruoan, kasvien, työkalujen tai taide-esineiden säilytykseen.Älä käytä veneissä tai ajoneuvoissa. Tämä voi aiheittaa vikoja ilmastointiyksikköön. Ja tämän lisäksi vaurioittaa itse venettä tai ajoneuvoa.
	Älä aseta muita sähkölaitteita tai huonekaluja yksikön alle. Tippuva vesi voi aiheuttaa vaurioita tai vikoja.
	Huollon ajaksi laitteen käyttö täytyy lopettaa ja virtakatkaisin kytkeä pois päältä. Koska sisällä oleva tuuletin voi pyöriä suurella nopeudella, se voi aiheuttaavammoja.
	Kun etupaneeli/ilmansuodatin on puhdistettu, pyyhi mahdollinen vesi pois ja anna laitteen kuivua. Jäljelle jäätetty vesi voi aiheuttaa sähköiskun.
	Kun etupaneeli on irrotettu, älä koske yksikön metalliosin. Tämä voi johtaa tapaturmaan.
	Jos kuulet ukonilmaa ja salamanisku voi olla mahdollista, sammuta laite ja kytke virtakytkin irti. Salamanisku voi aiheittaa vaurioita.

1 SISÄYKSIKÖN NÄYTTÖ

① Hi POWER (Vihreä)
② FILTER (Oranssi)
③ PRE.DEF (Esilämmitys/Sulatus) (Oranssi)
④ TIMER (Keltainen)
⑤ OPERATION (Vihreä)
⑥ RESET-painiketta

2 VALMISTELU ENNEN KÄYTTÖÄ

Suodattimlen valmistelu

1. Avaa ilmanottosäleikkö ja irrota ilmansuodattimet.
2. Kiinnitä suodattimet (Kts. täydentäviä tietoja liitteestä).

Parlstojen asentaminen (käytettäessä langattomastl.)

1. Irroita paristolokeron kansi.

2. Laita sisään kaksi uutta AAA-paristoa

varmistaen, että (+)- ja (-)-navat tulevat oikein päin.

Kellon asettaminen

1. Paina CLOCK lyijykynän kärjen avulla.

jos ajastinilmaisin vilkkuu, siirry vaiheeseen 2.

Kauko-säätlmen Uudelleenasettaminen

Paina lyijykynän kärjen avulla tai

1. Poista paristo.
2. Aseta paristo paikalleen.

3 ILMANVIRTAUKSEN SUUNTA

1	PainaFIX: Siirä säleikkö haluamaasi asentoon pystysuunnassa.
2	PainaSWING: Llma virtaa automaattisesti. Pysäytä säleikön kääntyminen painamalla painiketta uudelleen.
3	Säädä haluamasi asento vaakasuunnassa manuaalisesti.

Huomaa:

• Älä liikuta säleikköä käsin tai muulla tavalla.
• Säleikkö saattaa automaattisessa- tilassa ollessa liikkua.

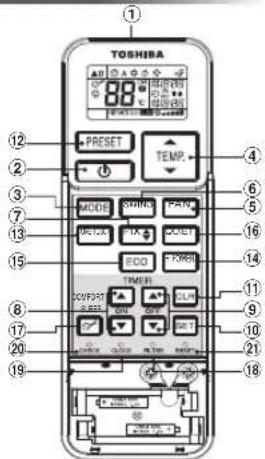

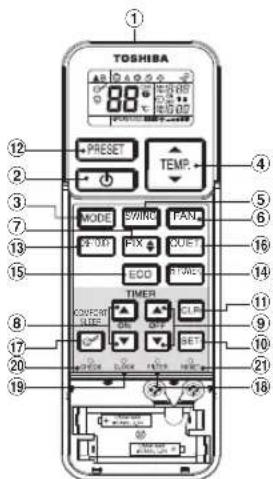

4 KAUKO-SÄÄDIN

① Infrapunalähetin
② Kävnnistys-/pvsävtvspainike
③ Tilanvalintapainike (MODE)
④ Lämpötilan säätöpainike (TEMP)
⑤ Puhaltimen nopeuden säätöpainike (FAN)
⑥ Säleikön suuntaamis-painike (SWING)
⑦ Säleikön asetuspainike (FIX)
⑧ Käynnistysajastimen painike (ON)
⑨ Pysäytysajastimen painike (OFF)
⑩ Asetus-painike (SET)
⑪ Poisto-painike (CLR)
⑫ Muisti- ja esiasetuspainike (PRESET)
⑬ Monitoiminto-painike (ONE-TOUCH)
⑭ Suurtehopainike (Hi-POWER)
⑮ Virransäästöpainike (ECO)
⑯ Mykistyspainike (QUIET)
⑰ Comfort-uniajastinpainike (COMFORT SLEEP)
18 Suodattimen uudelleen asennus – painike
(FILTER)
⑲ Aseta kello -painike (CLOCK)
20 Tarkistus-painike (CHECK)
②1 RESET-painiketta (RESET)

Huomaa:

• Mukana toimitettava kaukosäädin on langatonta tyyppiä, jota voidaan käyttää myös langallisena. Katso asennusoppaan kohdasta "Kaukosäätimen liittäminen langallista käyttöä varten" ohjeita, jos langallista käyttöä vaaditaan.
• Johdollisessa käytössä kaukosäädin palaa alkutilaan (PRESET, TIMER ja CLOCK palaavat alkutilaan), kun käyttäjä sammuttaa ilmastointilaitteen virran.

TOSHIBA 88 PRESET TEMP. 12 2 3 7 13 15 8 17 20 19 4 6 5 16 14 11 9 10 21 18

5 ONE-TOUCH

Paina "ONE-TOUCH"-painiketta valitaksesi täysin automaattinen käyttötila. Käyttötoiminnd on asetettu vastaamaan paikallisia käyttötottumuksia. Esiasetetut toiminnot sääteleväl puhallusilman suuntaa, ilman lämpötilaa, puhallusvoimakuutta sekä muita asetuksia. Näir saat valittua erilaisia toimintoja "ONE-TOUCH"-painiketta käyttäen. Mikäli haluat vaihtaa asetuksia, voit valita haluamasi asetukset Toshiba-laitteesi monista eri vaihtoehdoista.

Paina : Aloittaaksesi toiminta.

6 AUTOMAATTIKÄYTTÖ

Jäähdytyksen, lämmityksen tai pelkän puhallinkäytön automaattinen valinta sekä

1. Paina MODE : Valitse A.

2. Paina | TEM: : Aseta haluamasi lämpötila.

3. Paina FAN : Valitse AUTO, LOW, LOW+, MED, MED+, tai HIGH

7 JÄÄHDYTYS / LÄMMITYS KÄYTTÖ

1. Paina MODE : Valitse Jäähdytys tai Lämmitys .
2. Paina 🔒: Aseta haluamasi lämpötila.

Jäähdytys: Min. 17°C, Lämmitys: Max. 30°C

1. Paina FAN : Valitse AUTO, LOW → LOW+ , MED , MED+, tai HIGH

8 KUIVATUS

Kosteuden poistoa varten keskitasoinen jäähdytystoiminto säädetään automaattisesti.

1. Paina MODE : Valitse Kuivatus
2. Paina [TEMP]: Aseta haluamasi lämpötila.

9 SUURTEHOKÄYTTÖ

Voidaksesi automaattisesti säättää huonelämpötilaa ja ilmanpuhallusta nopeuttaaksesi viilentymistä tai lämpenemistä (Ei toimi KUIVATUS tiloissa).

Paina H POWER : Käynnistä ja pysäytä toiminta.

10 VIRRANSÄÄSTÖTOIMINTO

Voidaksesi automaattisesti säätää huonelämpötilaa ja säästää energiankulutust a (Ei toimi KUIVATUS tiloissa).

Paina ECO : Käynnistä ja pysäytä toiminta.

Huomaa: Viileentäminen: Asetettu lämpötila nousee automaattisesti yhdellä asteella tunnissa kahden tunnin ajan (enintään kahden asteen verran). Lämmittäessä asetettu lämpötila vastaavasti alenee yhdellä asteella tunnissa.

11 TILAPÄINEN KÄYTTÖ

Jos kaukosäädin on kadoksissa tai sen paristot ovat tyhjentyneet

• Laite voidaan käynnistää tai pysäyttää ilman kaukosäädintä painamalla RESET-painiketta
• AUTOMAATTINEN-toiminta on tehdasasetuksena, esiasetettu lämpötila on 25°C. Puhallin-toiminnan tehdasasetuksena on automaattinen nopeus.

12 AJASTINKÄYTTÖ

Aseta ajastin ilmastointilaitteen käydessä.

Sammutusajastimen asettaminen		Käynnistys- asettaminen
1	Paina [IMAGE] : Aseta haluamasi käynnistysajastin.	Paina [IMAGE] : Aseta haluamasi sammutusajastin.
2	Paina [IMAGE] : Aseta ajastus.	Paina [IMAGE] : Aseta ajastus.
3	Paina [IMAGE] : Peruuta ajastus.	Paina [IMAGE] : Peruuta ajastus.

Pälvittäinen ajastin mahdollstaa käyttäjän asettamaan PÄÄLLE&POIS ajan, Jolloin lalte käynnistyy pälvittäln.

Jokapäiväisen ajastimen asettaminen

1	Paina [IMAGE] : Aseta käynnistysajastin.	3	Paina [IMAGE].
2	Paina [IMAGE] : Aseta sammutusajastin.	4	Paina [IMAGE] : -painiketta (↑-tai ↓)-merkin vilkkuessa.

• Jokapäiväisen ajastimen käynnistymisen aikana näkyvät kummatkin nuolet 1( ).

Huomaa:

• Pidä kaukosäädin lähetysetäisyydellä sisäyksiköstä. Muussa tapauksessa seurauksena on 15 minuutin viive.
• Asetus tallennetaan seuraavaa samanlaista käyttöä varten.

13 ESIASETUSKÄYTTÖ

Aseta oletustoiminta tulevaa käyttöä varten. Laite tallentaa asetuksen tulevaa käyttöä varten (paitsi ilmanvirtauksen suunta). 1. Valitse oletustoiminta.

1. Paina PRESET -painiketta ja pidä se painettuna 3 sekunnin ajan tallentaaksesi asetuksen. P -merkki tulee näkyviin.

2. Paina PRESET : Esiasetettu käyttötoiminto suoritetaan.

14 AUTOMAATTINEN UUDELLEENKÄYNNISTYS

Ilmastointilaite käynnistyy automaattisesti uudelleen sähkökatkon jälkeen (Laitteen virran on oltava päällä sähkökatkon sattuessa).

Asetus

1. Paina ja pidä alaspainettuna sisäyksikön RESET-painiketta 3 sekunnin ajan (Kuulet 3 piippausta ja TOIMINTA valo vilkkuu 5 kertaa/sekunti viiden sekunnin ajan).
2. Paina ja pidä alaspainettuna sisäyksikön RESET-painiketta 3 sekunnin ajan kumotaksesi toiminto (Kuulet 3 piippausta mutta TOIMINTA valo ei vilku).
3. Jos PÄÄLLE- tai POIS-ajastin on asetettu, AUTOMAATTINEN TOIMINNAN UUDELLEENKÄYNNISTYS ei aktivoidu.

15 HILJAINEN TOIMINTO

Hiljainen toiminto erittäin hitaalla tuulettimen käyntinopeudella (paitsi kuivatustilassa).

Paina QUIET : Käynnistä ja pysäytä toiminta.

Huomaa: Tietyissä olosuhteissa, HILJAINEN-toiminto saattaa olla tuottamatta riittäävää viilenemistä tai lämpenemistä valitun hiljaisen käytön takia.

16 COMFORT-UNIAJASTINTOIMINTO

Säästääksesi energiaa valvetilassa, automaattinen ilmavirtaus-säätö ja automaattinen sammutus.

Paina : Valitse 1, 3, 5 tai 9 tuntia pysäytysajastinta varten. Huomaa: Viileentäminen: Asetettu lämpõtila nousee automaattisesti yhdellä asteella tunnissa kahden tunnin ajan (enintään kahden asteen verran). Lämmittäessä asetettu lämpõtila vastaavasti alenee yhdellä asteella tunnissa.

17 HUOLTO

⚠️ Katkaise ensin laitteen virta virtakatkaisimesta.

Suodattimen Uudelleenasetus

SUODATIN-merkkivalo syttyy: suodatin täytyy puhdistaa. Sammuttaaksesi valo paina sisäyksikön RESET-painiketta tai kaukosäätimen FILTER-painiketta.

Sisäyksikkö ja kaukosäädin

• Puhdista sisäyksikkö ja kaukosäädin tarvittaessa kostealla liinalla.
• Älä käytä bensiiniä, tinneriä, puhdistusjauhetta tai kemiallisesti käsiteltyä puhdistusliinaa.

18 ITSEPUHDISTUSTOIMINTO (VAIN JÄÄHDYTYS-JA KUIVAKÄYTTÖ)

Sisäyksikköön kerääntyvän kosteuden aiheuttaman pahan hajun välttämiseksi.

1. Jos -painiketta painetaan kerran "jäähdytys"- tai "kuivatuskäytön" aikana, puhallin toimii vielä 30 minuutin ajan, minkä jälkeen se kytkeytyy automaattisesti pois päältä. Näin varmistetaan kosteuden väheneminen sisäyksiköstä.
2. Voit pysäyttää yksikön välittömästi painamalla -painiketta yli 2 kertaa 30 sekunnin sisällä.

19 TOIMINTA JA SUORITUSKYKY

1. Kolmen minuutin suojaustoiminto: Laite aktivoituu kolmen minuutin viiveellä, kun se käynnistetään uudelleen tai kytketään päälle äkillisesti.

2. Esilämmitys: Lämmitä laitetta 5 minuuttia ennen lämpimän ilman puhallusta.

3. Lämpimän ilman säätö: Kun huoneenlämpötila saavuttaa asetetun lämpötilan, puhaltimen nopeus hidastuu automaattisesti ja ulkoyksikkö pysähtyy.

4. Automaattinen sulatus: Puhaltimet pysähtyvät sulatuksen ajaksi.

5. Lämmitysteho: Lämpö absorboidaan ulkoilmasta ja se vapautuu huonetiloihin. Kun ulkolämpötila on liian matala, on käytettävä muuta suositeltua lämmityslaitetta yhdessä ilmastointilaitteen kanssa.

6. Estä lumen kerääntyminen ulkoyksikön päälle: Valitse ulkoyksikölle sellainen paikka, jossa sen päälle ei pääse kerääntymään lunta, puista pudonneita lehtiä tai vastaavaa.

7. Laitteesta saattaa kuulua vähäistä natinaa sen toiminnan aikana. Tämä on normaalia, sillä ääni aiheutuu muovin laajentumisesta tai supistumisesta.

Huomaa: kohdat 2-6 koskevat lämmitysmallia

Ilmastointilaitteen käyttöolosuhteet

Käyttö\Lämp.	Ulkolämpõtla	Huoneen Lämpõtla
Lämmitys	-15°C ~ 24°C	Alle 28°C
Jäähdytys	-10°C ~ 46°C	21°C ~ 32°C
Kuivatus	-10°C ~ 46°C	17°C ~ 32°C

20 VIANETSINTÄ (TARKISTETTAVAT SEIKAT)

Lalte el toml.	Jäähdytyksen tai lämmityksen teho on helkko.
Laitteen päävirtakytkin on off-asennossa.Laitteen virransyöttö on katkaistu virrankatkaisimesta.Virransyöttö on katkennut (esim. sähkökatko).Käynnistysajastin on asetettu.	Pöly on tukkinut suodattimet.Lämpötilaa ei ole asetettu oikein.Ikkuna tai ovi on auki.Ulkoyksikön ilmanottoaukko tai ilman ulostuloaukko on tukkeutunut.Puhaltimen nopeus on liian hidas.Käyttötila on DRY.

21 KAUKOSÄÄTIMEN A-B VALINTA

Näin voit käyttää samaa kaukosäädintä erikseen kahden toistensa läheisyydessä sijaitsevan ilmastointilaitteen kanssa.

Kaukosäätlmen B-asetus.

1. Paina sisäyksikön RESET-painiketta käynnistääksesi ilmastointilaite.
2. Suunta kauko-säädin sisäyksikköä kohti.
3. Paina ja pidä kauko-säätimen CHECK -painiketta kynän kärjen avulla "00" tulee näkyviin ruudulle.
4. Samalla kun painat CHECK -painiketta, paina MODE. "B" tulee näkyviin ja "00" katoaa. Ilmastointilaite sammuu. Kauko-ohjaimen B-asetus tallentuu muistiin.

Huomaa: 1. Toimi yllä esitetyllä tavalla asettaaksesi kaukosäädin A-tilaan.

1. Kauko-säätimen A-asetuksen "A" ei tule näkyviin.
2. Kauko-säätimen tehdasasetus on A.

①

②

① IP signaali allikas

② Start/stopp nupp

③ Režiimi valiku nupp (MODE)

④ Temperatuurinupp (TEMP)

⑥ Kaarliistude nupp (SWING

⑮ Säästurežiimi nupp (ECO)

⑯ Vaikse režiimi nupp (QUIET)

⑰ Uinakunupp (COMFORT SLEEP)

⑱ Filtri lähtestusnupp (FILTER)

⑲ Kella nupu seadistamine (CLOCK)

⑳ Kontrollnupp (CHECK)

② Ennistusnupp (RESET)

TOSHIBA ① 88℃ POWER PRESET TEMP. ⑫ ② ③ ⑦ MODE SWING PAN ⑥ ⑬ 13 F: 0.0 F: X R: 0.0 E: CO F: 0.0 TIMER ⑧ COFFORT BLUE OFF C: 0.0 C: 0.0 ⑨ ⑩ ⑪ ⑪ ⑫ ⑲ 20 19 21 18

Märkus:

1. Kaugjuhtimispuldil A ei ole "A" kuva.
2. Kaugjuhtimispuldi tehase vaikeseade on A.

①

②
