BRUKSANVISNING RASM07 TOSHIBA

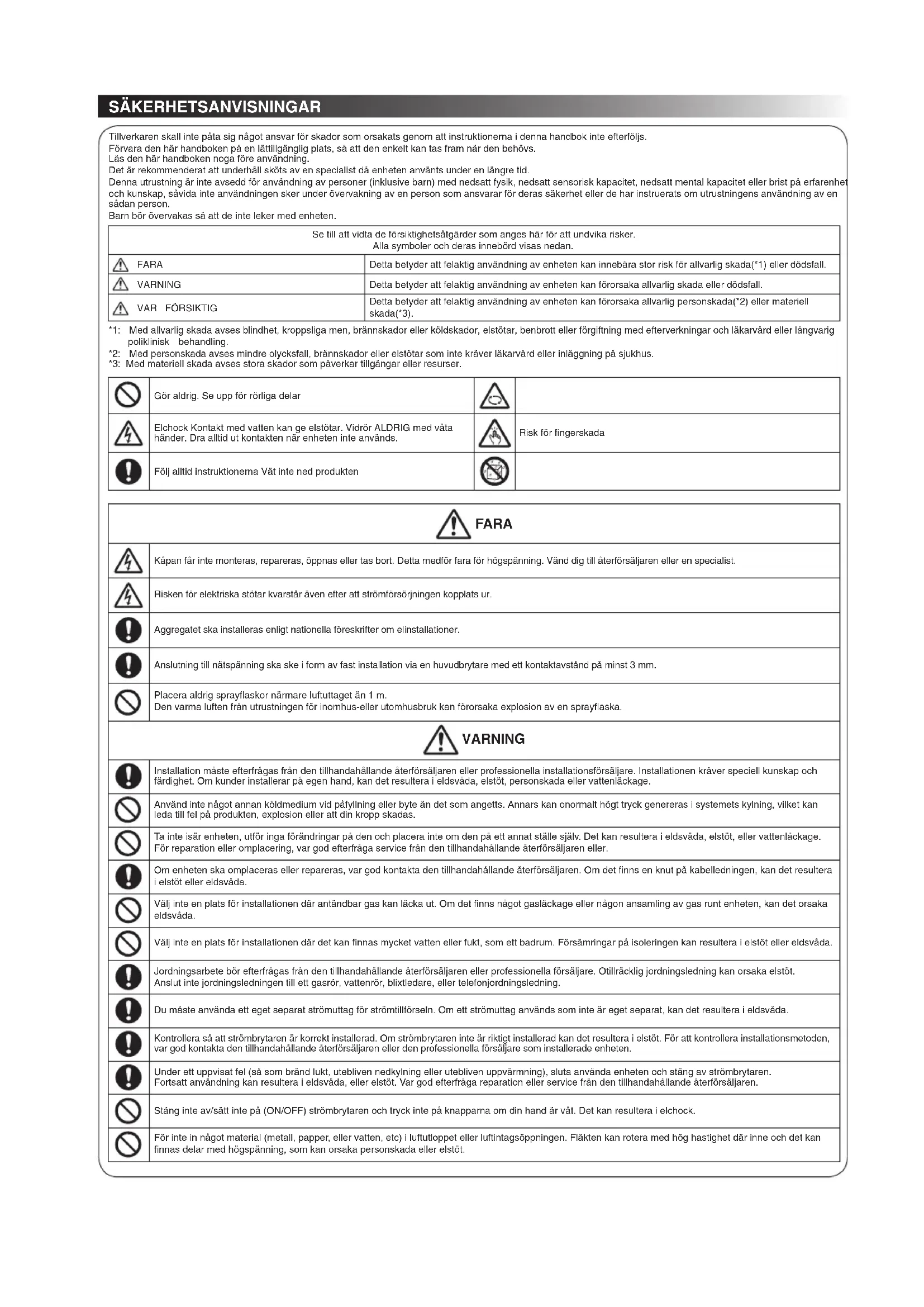

Tillverkaren skall inte påta sig något ansvar för skador som orsakats genom att instruktionerna i denna handbok inte efterföljs.

Förvara den här handboken på en lättillgänglig plats, så att den enkelt kan tas fram när den behövs.

Läs den här handboken noga före användning.

Det är rekommenderat att underhåll sköts av en specialist då enheten använts under en längre tid.

Denna utrustning är inte avsedd för användning av personer (inklusive barn) med nedsatt fysik, nedsatt sensorisk kapacitet, nedsatt mental kapacitet eller brist på erfarenhet

och kunskap, såvida inte användningen sker under övervakning av en person som ansvarar för deras säkerhet eller de har instruerats om utrustningens användning av en

sådan person.

Barn bör övervakas så att de inte leker med enheten.

Se till att vidta de försiktighetsåtgärder som anges här för att undvika risker. Alla symboler och deras innebörd visas nedan.
⚠️ FARA	Detta betyder att felaktig användning av enheten kan innebära stor risk för allvarlig skada(*1) eller dödsfall.
⚠️ VARNING	Detta betyder att felaktig användning av enheten kan förorsaka allvarlig skada eller dödsfall.
⚠️ VAR FÖRSIKTIG	Detta betyder att felaktig användning av enheten kan förorsaka allvarlig personskada(*2) eller materiell skada(*3).

*1: Med allvarlig skada avses blindhet, kroppsliga men, brännskador eller köldskador, elstötar, benbrott eller förgiftning med efterverkningar och läkarvård eller långvarig poliklinisk behandling.
*2: Med personskada avses mindre olycksfall, brännskador eller elstötar som inte kräver läkarvård eller inläggning på sjukhus.
*3: Med materiell skada avses stora skador som påverkar tillgångar eller resurser.

	Gör aldrig. Se upp för rörliga delar
	Elchock Kontakt med vatten kan ge elstötar. Vidrör ALDRIG med våta händer. Dra alltid ut kontakten när enheten inte används.		Risk för fingerskada
	Följ alltid instruktionerna Vät inte ned produkten

FARA
	Kåpan får inte monteras, repareras, öppnas eller tas bort. Detta medför fara för högspänning. Vänd dig till återförsäljaren eller en specialist.
	Risken för elektriska stötar kvarstår även efter att strömförsörjningen kopplats ur.
	Aggregatet ska installeras enligt nationella föreskrifter om elinstallationer.
	Anslutning till nätspänning ska ske i form av fast installation via en huvudbrytare med ett kontaktavständ på minst 3 mm.
	Placera aldrig sprayflaskor närmare luftuttaget än 1 m.Den varma luften från utrustningen för inomhus-eller utomhusbruk kan förorsaka explosion av en sprayflaska.

• Batterier till fjärrkontrollenheten:
• Skall sättas i med korrekt polaritet (+) och (-).
• Fâr inte återuppladdas.
• Använd inte batterier för vilka den "Rekommenderade användningsperioden" har gått ut.
• Förvara inte använda batterier i fjärrkontrollenheten.
• Blanda inte olika sorters batterier, och blanda inte nya batterier med gamla.
• Sammanlänka inte batterierna direkt till varandra.
• Kortslut inte, ta inte isär, värm inte upp, och kasta inte in batterierna i en öppen eld. Om batterierna inte tas hand om på korrekt sätt, kan de brista eller resultera i vätskeläckage, vilket kan orsaka brännskador och andra personskador. Om du kommer i direkt kontakt med vätskan, tvätta noggrant med vatten. Om den kommer i kontakt med annan utrustning, torka av för att undvika direkt kontakt.
• Placera inte inom räckhåll för små barn. Om ett batteri svälis, kontakta genast läkare.
  När du trycker på knappen CLOCK ●, CHECK ●, FILTER ● och RESET ● bör du se till så att inte något främmande material kommer in i fjärrkontrollen.

	VARNING
	Installation måste efterfrågas från den tillhandahållande återförsäljaren eller professionella installationsförsäljare. Installationen kräver speciell kunskap och färdighet. Om kunder installerar på egen hand, kan det resultera i eldsvåda, elstöt, personskada eller vattenläckage.
	Använd inte något annan köldmedium vid påfyllning eller byte än det som angetts. Annars kan onormalt högt tryck genereras i systemets kylning, vilket kan leda till fel på produkten, explosion eller att din kropp skadas.
	Ta inte isär enheten, utför inga förändringar på den och placera inte om den på ett annat ställe själv. Det kan resultera i eldsvåda, elstöt, eller vattenläckage. För reparation eller omplacering, var god efterfråga service från den tillhandahållande återförsäljaren eller.
	Om enheten ska omplaceras eller repareras, var god kontakta den tillhandahållande återförsäljaren. Om det finns en knut på kabelledningen, kan det resultera i elstöt eller eldsvåda.
	Välj inte en plats för installationen där antändbar gas kan läcka ut. Om det finns något gasläckage eller någon ansamling av gas runt enheten, kan det orsaka eldsvåda.
	Välj inte en plats för installationen där det kan finnas mycket vatten eller fukt, som ett badrum. Försämringar på isoleringen kan resultera i elstöt eller eldsvåda.
	Jordningsarbete bör efterfrågas från den tillhandahållande återförsäljaren eller professionella försäljare. Otilräcklig jordningsledning kan orsaka elstöt. Anslut inte jordningsledningen till ett gasrör, vattenrör, blixtledare, eller telefonjordningsledning.
	Du måste använda ett eget separat strömuttag för strömtillförseln. Om ett strömuttag används som inte är eget separat, kan det resultera i eldsvåda.
	Kontrollera så att strömbrytaren är korrekt installerad. Om strömbrytaren inte är riktigt installerad kan det resultera i elstöt. För att kontrollera installationsmetoden, var god kontakta den tillhandahållande återförsäljaren eller den professionella försäljare som installerade enheten.
	Under ett uppvisat fel (så som bränd lukt, utebliven nedkylning eller utebliven uppvärmning), sluta använda enheten och stäng av strömbrytaren. Fortsatt användning kan resultera i eldsvåda, eller elstöt. Var god efterfråga reparation eller service från den tillhandahållande återförsäljaren.
	Stäng inte av/sätt inte på (ON/OFF) strömbrytaren och tryck inte på knapparna om din hand är våt. Det kan resultera i elchock.
	För inte in något material (metall, papper, eller vatten, etc) i luftutloppet eller luftintagsöppningen. Fläkten kan rotera med hög hastighet där inne och det kan finnas delar med högspänning, som kan orsaka personskada eller elstöt.Om luftkonditionerarenheten inte kyler ner eller värmer upp, kan det finnas ett kylmedelsläckage. Var god rådfråga den tillhandahållande återförsäljaren.Kylmedlet som används i luftkonditionerarenheten är säkert. Det läcker inte ut under normala användaromständigheter men om det läcker ut i rummet ochkommer i kontakt med en värmekälla som ett värmeelement, eller en ugn, kan det orsaka fara.
	Om vatten eller andra främmande ämnen kommer in i de inre delarna, sluta använda enheten direkt och stäng av strömbrytaren. Fortsatt användande avenheten kan orsaka eldsvåda eller elstöt. Var god kontakta den tillhandahållande återförsäljaren för reparation.
	Gör inte rent inuti luftkonditionerarenheten själv. Var god efterfråga rengöring av luftkonditionerarenhetens inre från den tillhandahållande återförsäljaren.Oriktig rengöring kan orsaka att hartsdelar går sönder och att isoleringsdefekter uppstår på de elektriska delarna, vilket kan orsaka vattenläckage, elstöt ellereldsvåda.
	Skada inte och utför inga ändringar på strömkabeln. Anslut inte kabeln halvvägs, och använd inte en förlängningskabel med förgrening med andra enheteranslutna. I annat fall kan eldsvåda uppstå.
	Placera inga tunga föremål på strömkabeln, utsätt den inte för hetta, och dra inte i den. Om du gör det kan det resultera i elstöt eller eldsvåda.
	Utsätt inte kroppen direkt för den kalla luftströmmen under längre perioder.
	Stick inte in fi ngrarna eller något annat i in-/utblåset.
VAR FÖRSIKTIG
	Kontrollera så att dränerat vatten avtappas. Om avtappningsprocessen inte är tillräckligt utförd, kan vatten läcka ut, vilket kan resultera i vattenskador på möblema.För att kontrollera att installationsmetoden som använts var den korrekta, var god kontakta den tillhandahållande återförsäljaren eller den professionella försäljaresom installerade enheten.
	Om inomhusenhetens rörledningsutlopp utsätts på grund av omplacering, stäng öppningen. Att vidröra inre elektriska delar kan resultera i personskada ellerelstöt.
	Tvätta inte huvudluftkonditionerarenheten med vatten. Det kan orsaka elstöt.
	Placera inga behållare som till exempel en vas innehållande vätska på enheten. Det kan resultera i att vatten kommer in i enheten och försämrar den elektriskaisoleringen, vilket kan orsaka elstöt.
	Om du använder enheten i ett stängt rum, eller använder annan förbränningsutrustning, se till att ha ett fönster öppet tillfälligt för ventilation. Otilräcklig ventilationkan orsaka kvävning på grund av syrebrist.
	Använd inte förbränningsutrustning i det direkta flödet av luft från luftkonditionera renheten. Dålig förbränning hos en förbränningsutrustning kan orsaka kvävning.
	Undvik användning under längre perioder i en omgivning med hög fuktighet (över 80 %) som till exempel med fönster eller dörrar öppna. Det kan uppstå kondenspå inomhusenheten och vattendroppar kan falla ner på möblema.
	Om enheten inte kommer att användas under en längre tid, stäng av huvudströmväxlaren eller strömbrytaren.
	Kontrollera minst en gång om året så att inte utomhusenhetens monteringsplatta skadats. Om den är skadad och ingen åtgård görs, kan enheten falla ner ellervälta, och resultera i att man skadar sig.
	Stå på en stabil stege då du fäster/tar loss frontpanelen/luftfiltret/luftrengöringsfiltret. Om detta inte görs kan det leda till att du faller ner eller skadar dig.
	Stå inte på utomhusenheten och placera ingenting på enheten. Det kan resultera i att du skadar dig till följd av fall eller vältning. Alla skador på enheten kan orsakaelstöt eller eldsvåda.
	Placera ingenting runt utomhusenheten och låt inte fallande löv samlas runt den. Om där finns fallna löv, kan små djur komma in i enheten och i kontakt med inreelektriska delar, och orsaka fel eller eldsvåda.
	Placera inte djur eller växter på platser där vind från luftkonditionerarenheten strömmar direkt. Det kan drabba djuret eller växten på ett negativt sätt.
	Använd inte till speciella tillämpningar som till exempel till förvaring av mat eller djur, eller till användning på växter, precisionsutrustning, eller konstföremål.Använd inte på skepp eller i andra fordon. Det kan orsaka fel på luftkonditionera renheten. Dessutom, kan det skada dessa föremäl.
	Placera inte annan elektrisk utrustning eller möbler under enheten. Vattendroppar kan falla ner, och orsaka skador eller fel.
	Vid underhåll måste du sluta använda enheten och stänga av den med strömbrytaren. Eftersom fläkten på insidan kan rotera i höghastighet kan den orsakskador.
	Efter att frontpanelen/luftfiltret rengjorts, torka bort allt vatten och låt stå och torka. Om vatten lämnas kvar, kan det orsaka elstöt.
	Då frontpanelen avlägsnats, rör inte enhetens metalldelar. Detta kan orsaka personskada.
	Om du hör åskan och det finns risk för blixtnedslag, sluta använda enheten och koppla ur strömbrytaren. Om blixten slår ner, kan det orsaka fel.

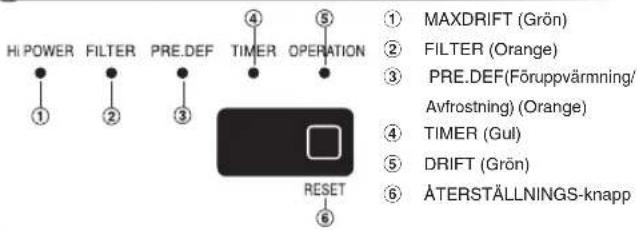

1 INOMHUSENHETENS DISPLAY

HI POWER FILTER PRE.DEF TIMER OPERATION ① MAXDRIFT (Grön) ② FILTER (Orange) ③ PRE.DEF(Föruppvärmning/ Avfrostning) (Orange) ④ TIMER (Gul) ⑤ DRIFT (Grön) ⑥ ÄTERSTÄLLNINGS-knapp

2 FÖRBEREDELSER FÖRE ANVÄNDNING

Förbereda filtren

1. Öppna gallret på aggregatets framsida och ta ut luftfiltren.

2. Sätt fast filtren (se detaljerad beskrivning i tillbehörsbladet)

Sätta i batterier (vid trädlös anslutning.)

1. Avlägsna batterilocket.

2. Sätt i två nya AAA-batterier (ej uppladdningsbara) med (+) och (−) polerna rätt vända.

Inställning av Klocka

1. Tryck på clock med en pennspets.

Om timerindikationen blinkar, gå till nästa steg 2.

Nollställa fjärrkontrollen

Tryck på RESET med en pennspets eller

1. Avlägsna batteriet.

1. Sätt i batteriet.

1	Tryck påFIX: Flytta luftriktarspjällen i önskad riktning (vertikalt).
2	Tryck påSWING: Gör att luftströmmen svänger omväxlande upp och ned. Tryck igen för att avbryta.
3	Luftströmmens horisontella inriktning justeras manuellt.

Obs:

- Flytta ej luftspjällen på annat sätt.

- Luftspjällen kanske ställer in läget automatiskt då användarläget aktiveras.

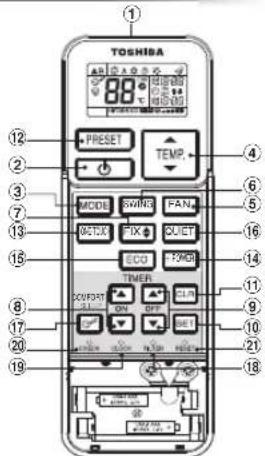

4 FJÄRRKONTROLL

① Infraröd signalsändare

② Av/på-knapp

③ Knapp för funktionsval (MODE)

④ Temperaturknapp (TEMP)

⑤ Fläkthastighetsknapp (FAN)

⑥ Knapp för svängning av luftspjällen (SWING)

⑦ Inställningsknapp för luftriktarspjällen (FIX)

⑧ ON TIMER-knapp (ON)

⑨ OFF TIMER-knapp (OFF)

⑫ Minnes- och snabbvalsknapp (PRESET)

⑬ Knapp för Ett Tryck (ONE-TOUCH)

⑭ Maxdrift (Hi-POWER)

⑮ Energisparknapp (ECO)

⑯ Knapp för tyst drift (QUIET)

⑰ Komfortknapp för viloläge (COMFORT SLEEP)

18 Filteráterställningsknapp (FILTER)

⑲ Knappen för inställning av klocka (CLOCK)

20 För servicepersonal (CHECK)

②1 Aterställningsknapp (RESET)

TOSHIBA 88 PRESET TEMP. 12 2 3 7 13 15 8 17 20 19 4 6 5 16 14 11 9 10 21 18

Obs:

- Den medföljande fjärrkontrollen är av trådlös typ men kan också användas trådbunden. Se "Hur du ansluter fjärrkontrollen för trådbunden användning" i installationsanvisningarna, om trådbunden användning krävs.

- Vid trädbunden användning återgår fjärrkontrollen till ursprungliga inställningar (PRESET, TIMER och CLOCK återgår till ursprungliga inställningar) när användaren stänger av luftkonditionerings huvudströmbrytare.

5 ETT-TRYCK

Tryck på knappen "ONE-TOUCH" för en helt automatiserad användning som är anpassad efter den typiske kundens önskemål i den del av världen där du befinner dig. De anpassade inställningarna kontrollerar temperatur, luftflödesstyrka, luftflödesriktning samt andra inställningar för att ge dig alternativ med "ONE-TOUCH" på en knapp. Om du föredrar andra inställningar kan du välja bland många andra användarfunktioner på din Toshiba-enhet.

Tryck på CVE/CUC: Påbörja användandet.

6 AUTOMATISK DRIFT

Används för automatiskt val av kyla, värme, eller endast fläkt-drift

1. Tryck på MODE : Välj A.
2. Tryck på 🔊: Ställ in önskad temperatur.
3. Tryck på FAN : Välj mellan AUTO, LOW _ LOW+ . MED , MED+ , eller HIGH

7 KYLA / VÄRME DRIFT

1. Tryck på MODE : Välj mellan Cool (kyla) eller Heat (värme)
2. Tryck på [TEMP.]; Ställ in önskad temperatur.

Kyla: Min. 17°C, Värme: Max. 30°C

1. Tryck på FAN : Välj mellan AUTO, LOW _ LOW+ .MED , MED+ eller HIGH .

8 AVFUKTNING

För avfuktningens skull styrs en lagom kyla automatiskt.

1. Tryck på MODE: Välj Torr
2. Tryck på 🔒: Ställ in önskad temperatur.

9 MAXDRIFT

För att automatiskt kontrollera rumstemperaturen och luftflödet för snabbare nedkylning eller uppvärmning (förutom i lägena avfuktning).

Tryck på 📄 : Stäng av och slå på driften.

10 ENERGISPARDRIFT

För att automatiskt kontrollera rummet för att spara energi (förutom i lägena avfuktning).

Tryck på ECO : Stäng av och slå på driften.

Obs: Kyla; den inställda temperaturen kommer automatiskt att stiga med 1 grad/timme i 2 timmar (maximalt 2 graders ökning). Vid uppvärmning kommer den inställda temperaturen att sjunka.

11 TILLFÄLLIG DRIFT

Om fjärrkontrollen har kommit bort eller är urladdad

• Tryck på knappen RESET så kan luftkonditioneringen slås på och av utan fjärrkontrollen.
• Användarläget är satt till AUTOMATIC, den förinställda temperaturen till 25°C och fläktdriften går med automatisk hastighet.

12 TIMER-DRIFT

Ställ in timem då luftkonditioneraren används.

Slå på (ON) timern		Slå av (OFF) timern
1	Tryck på: Ställ in önskad ON-timer.	Tryck på: Ställ in önskad OFF-timer.
2	Tryck på: Ställ in timern.	Tryck på: Ställ in timern.
3	Tryck på: Avbryt timern.	Tryck på: Avbryt timern.

Daglig timer tillåter användaren att ställa in både PÅ- & AV-timer (ON & OFF) och aktiveras på daglig basis.

Ställa in dagliga timer

1	Tryck på [2007] : [03Y4]	[2008]	[2009]
2	Tryck på [▲] : Ställ in OFF-timern.	4	Tryck på knappen [SET] : när (↑ eller ↓) blinkar.

- Båda pilama (1, 1) är indikerade när den dagliga kombinerade timern aktiveras.

Obs:

- Se till att fjärrkontrollen är inom räckhåll för inomhusenheten, annars kan aktiveringen bli en kvart försenad.

- Inställningen sparas för nästa liknande driftstillfälle.

13 SNABBVALSDRIFT

Ställa in framtida driftsläge. Denna inställning memoreras av apparaten för framtida drift (utom luftflödesriktning).

Välj driftsläge.

1. Tryck på och håll ner PRESET i 3 sekunder för att spara inställningen.

Symbolen P visas.

1. Tryck på PRESET : Kör det förinställda driftläget.

14 STÄLLA IN AUTOMATISK OMSTART

Avsett för att automatiskt starta om luftkonditioneringen efter ett strömavbrott (Strömmen till enheten måste vara på).

Inställning

1. Tryck in och håll ner knappen RESET på inomhusenheten i 3 sekunder för att starta drift (3 pipljud och lampan OPERATION blinkar 5 gånger/sek i 5 sekunder).

2. Tryck in och håll ner knappen RESET på inomhusenheten i 3 sekunder för att stoppa drift (3 pipljud men lampan OPERATION blinkar ej).

- Om en PÅ-timer eller AV-timer ställts in, aktiveras inte AUTOMATISK ÅTERSTART.

15 TYST DRIFT

För att köra aggregatet med mycket låg fläkthastighet för tyst drift (förutom i AVFUKTNING-läge).

Tryck

: Stäng av och slå på driften.

Obs: I vissa omständigheter, kanske inte QUIET-funktionen ger tillräcklig nedkylning eller uppvärmning på grund av funktionen som ger lågt ljud.

16 KOMFORT I VILOLÄGE

För att spara energi då du sover, kontrollera luftflödet automatiskt och stäng av automatiskt.

Tryck

: Välj 1, 3, 5 eller 9 timmar för OFF timer-drift.

Obs: Nedkylning, den inställda temperaturen kommer automatiskt att stiga med 1 grad/timme i 2 timmar (maximalt 2 graders ökning). Vid uppvärmning, kommer den inställda temperaturen att sjunka.

17 UNDERHÅLL

⚠️ Stäng först av strömbrytaren.

Filteråterställning

FILTER-lampan tänds; filtret måste rengöras.

För att stänga av lampan, tryck på knappen RESET på inomhusenheten eller knappen FILTER på fjärrkontrollen.

Inomhusenheten och fjärrkontrollen

- Rengör inomhusenheten och fjärrkontrollen med en fuktad trasa vid behov.

- Bensin, förtunningsmedel, putsmedel med slipverkan eller kemiskt behandlade dammtrasor/-vippor får ej användas.

18 SJÄLVTVÄTT (ENDAST VID TORR OCH SVAL-DRIFT)

För att undvika dålig lukt orsakad av fukten i inomhusenheten.

1. En knapptryckning på knappen 📋 under läge "Sval" eller "Torr", gör att fläkten fortsätter att arbeta i 30 minuter varefter den stängs av. Detta minskar fukten i inomhusenheten.

2. Tryck mer än två gånger på omedelbart stoppa enheten.

19 DRIFT OCH PRESTANDA

1. Treminuters säkerhetsspärr: För att skydda luftkonditioneringsaggregatet från att aktiveras under tre minuter vid plötslig omstart eller påslagning till ON.
2. Användning av föruppvärmning: Värm upp enheten i 5 minuter innan varmluftsblåst.
3. Varmluftskontroll: När temperaturen i rummet när inställd temperatur börjar fläkten snurra långsammare och utomhusenheten stannar.
4. Automatisk avfrostning: Fläktarna stannar under avfrostningen.
5. Uppvärmningskapacitet: Värme absorberas utifrån och skickas in i rummet. Använd ett annat rekommenderat värmeaggregat när utomhustemperaturen är för låg.
6. Tänk på följande angående snöansamlingar: Placera utomhusenheten på ett ställe där den inte utsätts för snö, löv eller annat årstidsbetonat skräp.
7. Vissa mindre knakande ljud kan uppstå då enheten är igång. Detta är normalt eftersom det knakande ljudet kan vara orsakat av utvidgning/hopdragning av plast.

Obs: Punkt 2 to m 6 gäller värmeaggregatsmodeller.

Driftsmiljö för luftkonditioneringen

Drift\Temp.	Utomhustemperatur	Rumstemperatur
Värme	-15°C ~ 24°C	Under 28°C
Kyla	-10°C ~ 46°C	21°C ~ 32°C
Avfuktning	-10°C ~ 46°C	17°C ~ 32°C

20 FELSÖKNING (KONTROLLPUNKTER)

Aggregatet arbetar inte.	Kyl- eller värmeeffekten är onormalt svag.
Huvudströmbrytaren är avslagen.Automatsäkringen har aktiverats för att bryta strömförsörjningen.Strömavbrott.ON-timern är inställd.	Filtren är blockerade av damm.Temperaturen är inte rätt inställd.Fönstren eller dörrarna står öppna.Luftintaget eller utblåset på utomhusenheten är blockerade.Fläkten snurrar inte fort nog.Driftsläge DRY är inställt.

21 FJÄRRKONTROLL A-B VAL

För att separera användandet med fjärrkontroll för vardera inomhusenhet då 2 luftkonditionerare är installerade nära varandra.

Fjärrkontroll B Inställning.

1. Tryck på knappen RESET på inomhusenheten för att sätta på luftkonditioneraren så den hamnar i läget ON.
2. Rikta fjärrkontrollen mot inomhusenheten.
3. Tryck och håll ner knappen CHECK på Fjärrkontrollen med en pennspets. "00" visas nu på displayen.
4. Tryck på MODE medan du håller nere CHECK "B" visas nu på displayen och "00" försvinner och luftkonditioneraren stängs av och hamnar i läget OFF. Fjärkontrollen B är nu memorerad.

Obs: 1. Repetera stegen ovan för att återställa Fjärrkontrollen till att vara A.

1. Fjärrkontroll A har inte "A"-display.
2. Fabriksinställningen hos Fjärrkontrollen från fabriken är A.

①

②

VAROTOIMENPITEET

Still inn timeren när luftbehandlingsenheten er i drift.

Slå tidsuret ON		Slå tidsuret OFF
1	Trykk : For å justere PÅ-tiden.	Trykk : Forå justere AV-tiden.
2	Trykk : Juster tidsuret.	Trykk : Juster tidsuret.
3	Trykk : Avbryt tidsuret.	Trykk : Avbryt tidsuret.

8 CHOD S VYSUŠOVANÍM

9 VYSOKO VÝKONNÝ CHOD
