BEDIENUNGSANLEITUNG RASM07 TOSHIBA

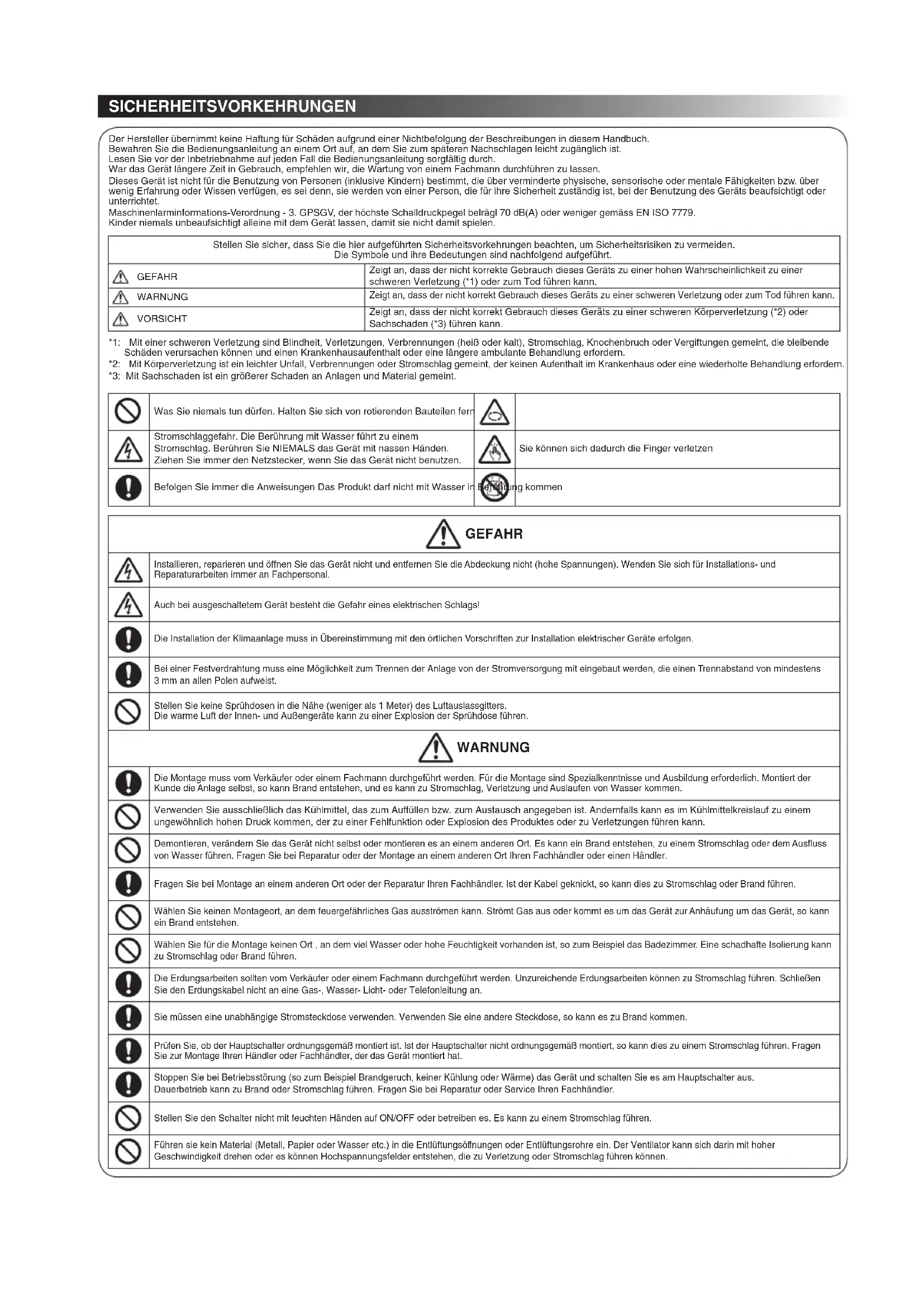

Der Hersteller übernimmt keine Haftung für Schäden aufgrund einer Nichtbefolgung der Beschreibungen in diesem Handbuch.

Bewahren Sie die Bedienungsanleitung an einem Ort auf, an dem Sie zum späteren Nachschlagen leicht zugänglich ist.

Lesen Sie vor der Inbetriebnahme auf jeden Fall die Bedienungsanleitung sorgfältig durch.

War das Gerät längere Zeit in Gebrauch, empfehlen wir, die Wartung von einem Fachmann durchführen zu lassen.

Dieses Gerät ist nicht für die Benutzung von Personen (inklusive Kindern) bestimmt, die über verminderte physische, sensorische oder mentale Fähigkeiten bzw. über wenig Erfahrung oder Wissen verfügen, es sei denn, sie werden von einer Person, die für ihre Sicherheit zuständig ist, bei der Benutzung des Geräts beaufsichtigt oder unterrichtet.

Maschinenlarminformations-Verordnung - 3. GPSGV, der höchste Schalldruckpegel beträgl 70 dB(A) oder weniger gemäss EN ISO 7779.

Kinder niemals unbeaufsichtigt alleine mit dem Gerät lassen, damit sie nicht damit spielen.

Stellen Sie sicher, dass Sie die hier aufgeführten Sicherheitsvorkehrungen beachten, um Sicherheitsrisiken zu vermeiden.Die Symbole und ihre Bedeutungen sind nachfolgend aufgeführt.
⚠ GEFAHR	Zeigt an, dass der nicht korrekte Gebrauch dieses Geräts zu einer hohen Wahrscheinlichkeit zu einer schweren Verletzung (*1) oder zum Tod führen kann.
⚠️ WARNUNG	Zeigt an, dass der nicht korrekt Gebrauch dieses Geräts zu einer schweren Verletzung oder zum Tod führen kann.
⚠ VORSICHT	Zeigt an, dass der nicht korrekt Gebrauch dieses Geräts zu einer schweren Körperverletzung (*2) oder Sachschaden (*3) führen kann.

*1: Mit einer schweren Verletzung sind Blindheit, Verletzungen, Verbrennungen (heiß oder kalt), Stromschlag, Knochenbruch oder Vergiftungen gemeint, die bleibende Schäden verursachen können und einen Krankenhausaufenthalt oder eine längere ambulante Behandlung erfordern.

*2: Mit Körperverletzung ist ein leichter Unfall, Verbrennungen oder Stromschlag gemeint, der keinen Aufenthalt im Krankenhaus oder eine wiederholte Behandlung erfordern.

*3: Mit Sachschaden ist ein größerer Schaden an Anlagen und Material gemeint.

	Was Sie niemals tun dürfen. Halten Sie sich von rotierenden Bauteilen fern
	Stromschlaggefahr. Die Berührung mit Wasser führt zu einem Stromschlag. Berühren Sie NIEMALS das Gerät mit nassen Händen. Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzen.		Sie können sich dadurch die Finger verletzen
	Befolgen Sie immer die Anweisungen Das Produkt darf nicht mit Wasser in Beführung kommen

GEFAHR
	Installieren, reparieren und öffnen Sie das Gerät nicht und entfernen Sie die Abdeckung nicht (hohe Spannungen). Wenden Sie sich für Installations- und Reparaturarbeiten immer an Fachpersonal.
	Auch bei ausgeschaltetem Gerät besteht die Gefahr eines elektrischen Schlags!
	Die Installation der Klimaanlage muss in Übereinstimmung mit den örtlichen Vorschriften zur Installation elektrischer Geräte erfolgen.
	Bei einer Festverdrahtung muss eine Möglichkeit zum Trennen der Anlage von der Stromversorgung mit eingebaut werden, die einen Trennabstand von mindestens 3 mm an allen Polen aufweist.
	Stellen Sie keine Sprühdosen in die Nähe (weniger als 1 Meter) des Luftauslassgitters.Die warme Luft der Innen- und Außengeräte kann zu einer Explosion der Sprühdose führen.

WARNING
	Die Montage muss vom Verkäufer oder einem Fachmann durchgeführt werden. Für die Montage sind Spezialkenntnisse und Ausbildung erforderlich. Montiert der Kunde die Anlage selbst, so kann Brand entstehen, und es kann zu Stromschlag, Verletzung und Auslaufen von Wasser kommen.
	Verwenden Sie ausschließlich das Kühlmittel, das zum Auffüllen bzw. zum Austausch angegeben ist. Andernfalls kann es im Kühlmittelkreislauf zu einem ungewöhnlich hohen Druck kommen, der zu einer Fehlfunktion oder Explosion des Produktes oder zu Verletzungen führen kann.
	Demontieren, verändern Sie das Gerät nicht selbst oder montieren es an einem anderen Ort. Es kann ein Brand entstehen, zu einem Stromschlag oder dem Ausfluss von Wasser führen. Fragen Sie bei Reparatur oder der Montage an einem anderen Ort Ihren Fachhändler oder einen Händler.
	Fragen Sie bei Montage an einem anderen Ort oder der Reparatur Ihren Fachhändler. Ist der Kabel geknickt, so kann dies zu Stromschlag oder Brand führen.
	Wählen Sie keinen Montageort, an dem feuergefährliches Gas ausströmen kann. Strömt Gas aus oder kommt es um das Gerät zur Anhäufung um das Gerät, so kann ein Brand entstehen.
	Wählen Sie für die Montage keinen Ort , an dem viel Wasser oder hohe Feuchtigkeit vorhanden ist, so zum Beispiel das Badezimmer. Eine schadhafte Isolierung kann zu Stromschlag oder Brand führen.
	Die Erdungsarbeiten sollten vom Verkäufer oder einem Fachmann durchgeführt werden. Unzureichende Erdungsarbeiten können zu Stromschlag führen. Schließen Sie den Erdungskabel nicht an eine Gas-, Wasser- Licht- oder Telefonleitung an.
	Sie müssen eine unabhängige Stromsteckdose verwenden. Verwenden Sie eine andere Steckdose, so kann es zu Brand kommen.
	Prüfen Sie, ob der Hauptschalter ordnungsgemäß montiert ist. Ist der Hauptschalter nicht ordnungsgemäß montiert, so kann dies zu einem Stromschlag führen. Fragen Sie zur Montage Ihren Händler oder Fachhändler, der das Gerät montiert hat.
	Stoppen Sie bei Betriebsstörung (so zum Beispiel Brandgeruch, keiner Kühlung oder Wärme) das Gerät und schalten Sie es am Hauptschalter aus. Dauerbetrieb kann zu Brand oder Stromschlag führen. Fragen Sie bei Reparatur oder Service Ihren Fachhändler.
	Stellen Sie den Schalter nicht mit feuchten Händen auf ON/OFF oder betreiben es. Es kann zu einem Stromschlag führen.
	Führen sie kein Material (Metall, Papier oder Wasser etc.) in die Entlüftungsöffnungen oder Entlüftungsrohre ein. Der Ventilator kann sich darin mit hoher Geschwindigkeit drehen oder es können Hochspannungsfelder entstehen, die zu Verletzung oder Stromschlag führen können.

	Kühlt oder wärmt das Klimagerät nicht, so ist möglicherweise Kühlmittel ausgelaufen. Fragen Sie bitte Ihren Fachhändler. Das im Klimagerät verwendete Kühlmittel ist sicher. Es läuft unter normalen Betriebsbedingungen nicht aus. Ist dies jedoch im Raum der Fall und es kommt mit einer Wärmequelle, so zum Beispiel einem Heizgerät oder Kocher in Kontakt, so kann es zu einer gesundheitsschädlichen Reaktion führen.
	Tritt Wasser oder eine andere Substanz in das Innere des Gerätes ein, stoppen Sie das Gerät sofort und schalten Sie es am Hauptschalter aus. Dauerbetrieb kann zu Brand oder Stromschlag führen. Lassen Sie das Gerät von Ihrem Fachhändler reparieren.
	Reinigen Sie das Klimagerät im Inneren nicht selbst. Lassen Sie das Gerät von ihrem Fachhändler reinigen. Nicht fachmännische Reinigung kann zu einer Beschädigung der Harzteile oder der Isolation der Elektroteile führen. Diese wiederum führt zu Auslaufen von Wasser, einem Stromschlag oder Brand.
	Beschädigen oder verändern Sie nicht den Stromkabel. Schließen Sie den Kabel nicht in der Mitte an oder verwenden einen Verlängerungskabel, der auch für andere Geräte verwendet wird. Dadurch kann ein Brand entstehen.
	Stellen Sie keine schweren Gegenstände auf den Kabel, setzen ihn Hitze aus oder ziehen ihn. Dies kann zu Stromschlag oder Brand führen.
	Setzen Sie sich nicht längere Zeit direkt dem kühlen Luftstrom aus der Anlage aus.
	Stecken Sie keine Gegenstände in den Luftein- bzw. Luftauslass und fassen Sie nicht mit den Fingern hinein.
VORSICHT
	Stellen Sie sicher, dass das abgeflossene Wasser abgeschüttet wird. Wird das Wasser nicht ausreichend abgeschüttet, kann es ausfließen. Dadurch wird die Ausstattung beschädigt. Fragen Sie zur Montage Ihren Händler oder Fachhändler, der das Gerät montiert hat.
	Wird die Leitungsbuchse des Gerätes für im Haus aufgrund der Montage an einem anderen Ort freigelegt, so schließen Sie diese Öffnung. Die Berührung der Elektroteile kann zu Verletzung oder Stromschlag führen.
	Reinigen Sie das Klimagerät nicht mit Wasser. Es kann zu einem Stromschlag führen.
	Stellen Sie keine Behälter, so zum Beispiel Vase mit Flüssigkeit auf das Gerät. Dadurch kann Wasser in das Gerät gelangen und die elektrische Isolation zerstören. Dadurch kann es zu einem Stromschlag kommen.
	Wird das Gerät in einem geschlossenen Raum oder mit anderen Feuerungsgeräten betrieben, so stellen Sie sicher, dass ein Fenster zur Belüftung geöffnet ist. Unzureichende Belüftung kann wegen Sauerstoffmangel zu Erstickung führen.
	Betreiben Sie keine Feuerungsanlage im direkten Luftstrom des Klimagerätes. Eine schlechte Feuerung einer Feuerungsanlage kann zu Erstickung führen.
	Vermeiden Sie den längeren Betrieb bei hoher Luftfeuchtigkeit (über 80%), so zum Beispiel bei geöffneten Fenstem oder Türen. Es kann zur Kondensation auf dem Gerät für im Freien kommen und Tröpfchen auf die Ausstattung geraten.
	Ist das Gerät längere Zeit nicht in Gebrauch, schalten Sie den Hauptschalter aus.
	Lassen Sie das Gerät mindestens einmal im Jahr prüfen, egal ob die Montageplatte auf dem Gerät für im Freien beschädigt ist oder nicht. Wird die Beschädigung ignoriert, kann das Gerät hinfallen oder umkippen, was eine Verletzung zur Folge hat.
	Stellen Sie sich beim Montieren/ Demontieren der Schaltplatte auf der Vorderseite, Filter/ Luftreinigungsfilter auf eine stabile Leiter. Tun Sie dies nicht, so kann dies zu Verletzungen führen.
	Stellen Sie sich nicht auf das Gerät für im Freien oder überhaupt auf das Gerät. Dies kann zu Verletzung durch Hinfallen oder Umkippen führen. Ein Schaden am Gerät kann einen Stromschlag verursachen.
	Stellen Sie nichts in der Nähe des Gerätes für im Freien auf oder lassen Sie sich in der Nähe Blätter anhäufen. Befinden sich Blätter in der Nähe, können kleine Tiere hineinkrabbeln und mit den Elektroteilen in Kontakt kommen, was zu Betriebsstörung oder Brand führen kann.
	Stellen Sie keine Tiere oder Pflanzen an Stellen, wo die Luft direkt vom Klimagerät herströmt. Dies kann negative Folgen für das Tier oder die Pflanze haben.
	Verwenden Sie das Gerät nicht für Spezialanwendungen, so zum Beispiel Lagerung von Nahrungsmitteln oder Tiere oder zum Aufstellen von Pflanzen, Präzisionsgeräte oder Kunstgegenstände. Verwenden Sie es nicht auf Schiffen oder anderen Fahrzeugen. Es kann zu Betriebsstörungen des Klimagerätes führen. Außerdem können diese Gegenstände dadurch beschädigt werden.
	Stellen Sie keine Elektrogeräte oder Ausstattung unter das Gerät. Wassertropfen können hineingelangen und das Gerät beschädigen oder zu Betriebsstörungen führen.
	Bei Wartungsarbeiten müssen Sie das Gerät anhalten und den Hauptschalter ausschalten. Da der interne Ventilator sich noch sehr schnell drehen kann, kann es zu einer Verletzung kommen.
	Nach der Reinigung der Schaltplatte auf der Vorderseite wischen Sie das überschüssige Wasser ab und lassen Sie das Gerät trocknen. Bleibt Wasser zurück, so kann dies zu einem Stromschlag führen.
	Wurde das Schaltpult auf der Vorderseite entfernt, so berühren Sie nicht die Metallteile des Gerätes. Dies kann zu Verletzungen führen.
	Hören Sie ein Donnern oder sehen einen Blitz, unterbrechen Sie den Betrieb des Gerätes und schalten Sie es am Hauptschalter aus. Ein Blitz kann zu einer Betriebsstörung führen.

• Batterien für die Fernbedienung:
• Sie sollten mit der richtigen Polarität (+) und (-) eingesetzt werden.
• Sie sollten nicht wieder aufgeladen werden.
• Verwenden Sie keine Batterien, deren "empfohlene Nutzungsdauer" abgelaufen ist.
• Lassen Sie keine Batterien in der Fernbedienung.
• Mischen Sie keine verschiedenen Batterien oder neue Batterien mit alten.
• Löten Sie die Batterien nicht direkt an.
• Schließen Sie das Gerät nicht kurz, demontieren es, wärmen es oder werfen die Batterien in Feuer. Werden die Batterien unsachgemäß entsorgt, so können sie brechen oder die Ursache für das Auslaufen von Flüssigkeit sein. Dies führt zu Verbrennungen oder Verletzungen. Kommen Sie in Kontakt mit der Flüssigkeit, so waschen Sie sie sorgfältig mit Wasser ab. Kommt sie in Kontakt mit den Geräten, so wischen Sie sie unter Vermeidung direkten Kontaktes ab.
• Stellen Sie das Gerät nicht in der Nähe kleiner Kinder auf. Konsultieren Sie bei Verschlucken einer Batterie sofort den Arzt.
• Lassen Sie keine fremden Substanzen in die Fernbedienung gelangen bzw. in der Fernbedienung verbleiben, wenn Sie die Taste CLOCK ●, CHECK ●, FILTER ● und RESET ● drücken.

1 DISPLAY DES INNENGERÄTS

① Hi POWER (Grün)
② FILTER (Orange)
③ PRE.DEF (Vorheizen/Enteisen) (Orange)
④ TIMER (Gelb)
⑤ OPERATION (Grün)
⑥ Taste RESET

2 VORBEREITUNGEN

Vorbereiten der Filter

1. Öffnen Sie das Lufteinlassabdeckgitter und nehmen Sie die Luftfilter heraus.

2. Bringen Sie die Filter an (nähere Informationen finden Sie auf dem Blatt für Zubehör).

Einlegen von Batterlen (Im drahtlosen Betrieb.)

1. Nehmen Sie die Abdeckung ab.
2. Legen Sie 2 neue AAA-Batterien unter Beachtung der Markierungen (+) und (−) polaritätsrichtig ein.

Einstellen der Zelt

1. Drücken Sie mit der Bleistiftspitze auf CLOCK. Blinkt die Zeitanzeige, so gehen Sie zu Schritt 2 über.

1. Drücken Sie SET : Hiermit aktivieren Sie den Time.

Zurücksetzen der Fernbedlenung

Drücken Sie mit der Bleistiftspitze auf RESET oder
1. Entfernen Sie die Batterie.
2. Drücken Sie
3. Legen Sie die Batterie ein.

3 RICHTUNG DES LUFTSTROMS

1	Drücken SieFIX: Bewegen Sie die Luftströmungslamellen vertikal in die gewünschte Richtung.
2	Drücken SieSWING: Der Luftstrom schwenkt automatisch von oben nach unten und zurück. Zum Stoppen drücken Sie die Taste erneut.
3	Die horizontale Richtung des Luftstroms stellen Sie bitte von Hand ein.

Hlnwels:

• Bewegen Sie die Luftströmungslamellen manuell nicht durch Fremdobjekte.
• Im Betriebsmodus kann der Hebel automatisch gesetzt werden.

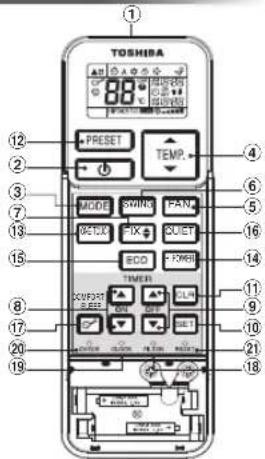

4 FERNBEDIENUNG

① Infrarotsender
② Start-/Stopptaste
③ Betriebsmodusauswahltaste (MODE)
④ Temperaturtaste (TEMP)
⑤ Taste für die Ventilatorgeschwindigkeit (FAN)
⑥ Luftstromschwenktaste (SWING)
⑦ Luftstromfeststelltaste (FIX)
⑧ Einschalttimertaste (ON)
⑨ Ausschalttimertaste (OFF)
⑩ Einstelltaste (SET)
⑪ Löschtaste (CLR)
⑫ Taste zum Vomehmen und Abrufen
gespeicherter Einstellungen (PRESET)
⑬ One-Touchtaste (ONE-TOUCH)
⑭ Hochleistungstaste (Hi-POWER)
⑮ Stromspartaste (ECO)
⑯ Flüsterbetriebstaste (QUIET)
⑰ Nachtkomforttaste (COMFORT SLEEP)
⑱ Filterbetriebstaste (FILTER)
⑲ Taste zum Einstellen der Uhrzeit (CLOCK)
20 Kontrolltaste (CHECK)
②1 Taste RESET (RESET)

Hinweis:

• Die mitgelieferte Fernbedienung ist kabellos, kann aber auch kabelgebunden verwendet werden. Schlagen Sie bitte unter "So schließen Sie die Fernbedienung für eine kabelgebundene Bedienung an" im Installationshandbuch nach, wenn eine kabelgebundene Steuerung erforderlich ist.
• Beim kabelgebundenen Betrieb kehrt die Fembedienung zur werkseitigen Einstellung zurück (PRESET, TIMER und CLOCK werden auf die werkseitige Einstellung zurückgesetzt), wenn der Benutzer die

TOSHIBA 88°C PRESET TEMP. 12 2 3 7 13 15 8 17 20 19 4 6 5 16 14 11 9 10 21 18

5 ONE-TOUCH

Drücken Sie die "ONE-TOUCH"-Taste für einen vollautomatischen Betrieb, der speziel auf die Wünsche der Verbraucher entwickelt wurde. Mit der "ONE-TOUCH" Taste werden Ihnen alternierende Möglichkeiten wie kontrollierte Luftstromstärke, Richtung der Luftströmung usw. geboten. Falls Sie andere Einstellungen bevorzugen, können Sie diese aus den vielen weiteren Betriebsfunktionen Ihres Toshiba Geräts auswählen

Drücken Sie: NE-TUCH: Beginn des Betriebs.

6 AUTOMATIK

Zur automatischen Auswahl von Kühlbetrieb, Heizbetrieb, Nur-Ventilator-Betrieb

1. Drücken Sie MODE: Wählen Sie A.
2. Drücken Sie 🔊: Stellen Sie die gewünschte Temperatur ein.
3. Drücken Sie FAN: Wählen Sie AUTO, LOW → LOW+ , MED , MED+ , oder HIGH

7 KÜHLBETRIEB / HEIZBETRIEB BETRIEB

1. Drücken Sie MODE: Wählen Sie Kühlbetrieb oder Heizbetrieb.
2. Drücken Sie: Stellen Sie die gewünschte Temperatur ein. Kühlbetrieb: Min. 17°C, Heizbetrieb: Max. 30°C
3. Drücken Sie FAN: Wählen Sie AUTO, LOW, LOW+, MED, MED+ oder HIGH

8 ENTFEUCHTUNGSBETRIEB

Für die Entfeuchtung wird automatisch eine moderate Kühlleistung eingestellt.

1. Drücken Sie MODE : Wählen Sie den Entfeuchtungsbetrieb
2. Drücken Sie : Stellen Sie die gewünschte Temperatur ein.

9 HOCHLEISTUNGSBETRIEB

Nur Raumtemperatur, Luftstrom und Betriebsmodus werden für schnelleres Kühlen bzw. Heizen automatisch gesteuert (nicht im Betriebsmodus DRY (Entfeuchtung)).

Drücken Sie HPOME : Starten und stoppen Sie den Hochleistungsbetrieb.

Raumtemperatur, Ventilatorgeschwindigkeit und Betriebsmodus werden für Energie sparenden Betrieb automatisch gesteuert (nicht im Betriebsmodus DRY (Entfeuchtung)).

Drücken Sie ECO : Starten und stoppen Sie den Hochleistungsbetrieb.

Hlnwels: Kühlbetrieb; die eingestellte Temperatur wird automatisch 2 Stunden lang um1 Grad/Stunde erhöht (maximale Erhöhung um 2 Grad). Beim Heizen sinkt die eingestellte Temperatur.

11 TEMPORÄRER BETRIEB

Dank dieser Funktion können Sie die Klimaanlage auch dann bedienen, wenn Sie die Fernbedienung nicht finden können oder die Batterien erschöpft sind.

• Wenn Sie die Taste RESET drücken, können Sie die Klimaanlage ohne Fernbedienung starten und stoppen.
• Der Betriebsmodus ist auf AUTOMATIC eingestellt; die voreingestellte Temperatur beträgt 25°C und der Ventilator ist auf automatische Geschwindigkeit eingestellt.

12 TIMERBETRIEB

Stellen Sie die Uhr ein, wenn das Klimagerät in Betrieb ist.

Einstellen des ON-Timers		Einstellen des OFF-Timers
1	Drücken SieON: Stellen Sie den Einschalttimer ein.	Drücken SieOFF: Stellen Sie den Ausschalttimer ein.
2	Drücken SieSET: Hiermit aktivieren Sie den Timer.	Drücken SieSET: Hiermit aktivieren Sie den Timer.
3	Drücken SieZLH: Hiermit schalten Sie den Timer aus.	Drücken SieZLH: Hiermit schalten Sie den Timer aus.

Der Tagestimer ermöglicht es dem Betreiber, beides einzustellen, ON & OFF. Er wird täglich aktiviert.

Einstellen des tägliche Timers

1	Drücken Sie
2	Drücken Sie			Drücken Sie die Tastesolange die Markierung(1 oder 1 blinkt.

- Wenn der tägliche Timer aktiviert ist, werden beide Pfeile (1, 2) angezeigt.

Hinweis:

• Der Abstand zwischen Fernbedienung und Innengerät darf nicht größer als die Reichweite der Fernbedienung sein. Andernfalls kommt es zu einer Verzögerung von bis zu 15 Minuten.
• Die Einstellung wird gespeichert und steht wieder zur Verfügung, wenn Sie die Funktion das nächste Mal verwenden.

13 BETRIEB MIT VOREINSTELLUNGEN

Stellen Sie den gewünschten Betriebsmodus zur späteren Verwendung ein. Zum Speichern und Abrufen von Einstellungen (mit Ausnahme der Luftstromrichtung).

1. Wählen Sie den gewünschten Betriebsmodus.

2. Halten Sie die Taste PRESET 3 Sekunden lang gedrückt, um die Einstellung zu speichern. Die Markierung P wird angezeigt.

3. Drücken Sie PRESET : Hiermit starten Sie die Klimaanlage mit den zuvor gespeicherten Einstellungen.

14 NEUSTARTAUTOMATIK

Zum automatischen Neustarten der Klimaanlage nach einem Stromausfall (Die Anlage muss eingeschaltet sein.)

Einstellen

1. Halten Sie die RESET-Taste am Innengerät für 3 Sekunden gedrückt, um die Betriebseinstellung zu speichern (3 Pieptöne und die Lampe OPERATION blinkt 5-mal/Sek für 5 Sekunden).
2. Halten Sie die Taste RESET am Innengerät für 3 Sekunden gedrückt, um den Betriebsmodus zu löschen (3 Pieptöne, aber die Lampe OPERATION blinkt nicht).
3. Falls der ON- oder OFF-Timer (Ein-/Aus-Timer) eingestellt wurde, wird AUTO RESTART OPERATION (Automatischer Neustart) nicht aktiviert.

15 FLÜSTERBETRIEB

Zur Verringerung der Ventilatorgeschwindigkeit auf ein Minimum für einen besonders leisen Betrieb (nicht im Entfeuchtungsbetrieb).

Drücken Sie QUIET: Starten und stoppen Sie den Hochleistungsbetrieb.

Hinwels: Unter bestimmten Bedingungen bietet der Betriebsmodus QUIET nicht genug Kühlung oder Heizung, wegen zu niedriger Geräusche.

16 NACHTKOMFORTBETRIEB

Zum Energiesparen während der Nacht, automatische Kontrolle des Luftstroms und automatische Abschaltung.

Drücken Sie COMFORT SLEEP : Stellen Sie für den Ausschalttimer (OFF-Timer)

1, 3, 5 oder 9 Stunden ein.

Hinwels: Kühlbetrieb; die eingestellte Temperatur wird automatisch 2 Stunden lang um 1 Grad/Stunde erhöht (maximale Erhöhung um 2 Grad). Beim Heizen sinkt die eingestellte Temperatur.

17 WARTUNG

Schalten Sie die Anlage zunächst am Trennschalter aus.

Zurücksetzen des Filters

FILTER Lampe leuchtet auf; der Filter muss gereinigt werden. Um die Lampe auszuschalten, drücken Sie die RESET-Taste am Innengerät oder die FILTER-Taste auf der Fernbedienung.

Innengerät und Fernbedlenung

• Reinigen Sie das Innengerät und die Fernbedienung bei Bedarf mit einem feuchten Tuch.
• Benzin, Verdünner, Scheuerpulver oder chemisch behandelte Staubtücher dürfen nicht verwendet werden.

18 SELBSTREINIGUNGSBETRIEB (NUR KÜHL- UND ENTFEUCHTUNGSBETRIEB)

Zum Schutz vor unangenehmen Gerüchen, die durch Feuchtigkeit im Innengerät verursacht werden können.

1. Wenn die Taste im Kühl- ("Cool") bzw. Entfeuchtungsbetrieb ("Dry") einmal gedrückt wird, läuft der Ventilator noch weitere 30 Minuten und schaltet sich dann automatisch aus. Dies verringert die Feuchtigkeit im Innengerät.
2. Um das Gerät sofort anzuhalten, drücken Sie mehr als zweimal innerhalb von 30 Sekunden.

19 BETRIEBS-UND LEISTUNGSMERKMALE

1. Dreiminütige Einschaltverzögerung zum Schutz der Anlage: Wenn die Klimaanlage aus- und sofort wieder eingeschaltet bzw. neu gestartet wird, verzögert diese Funktion den Betriebsstart um etwa 3 Minuten.
2. Vorheizbetrieb: Heizen Sie das Gerät 5 Minuten vor dem Blasen von Heißluft vor.
3. Warmluftkontrolle: Wenn die eingestellte Raumtemperatur erreicht ist, wird die Ventilatorgschwindigkeit automatisch reduziert und das Außengerät stoppt.
4. Automatischer Abtauvorgang: Während des Abtauvorgangs laufen die Ventilatoren nicht.
5. Heizbetrieb: Beim Heizbetrieb wird Außenwärme aufgenommen und in den Raum geführt. Wenn die Außentemperatur sehr niedrig ist, empfiehlt es sich, zum Heizen nicht allein diese Klimaanlage, sondern in Kombination damit ein weiteres Heizgerät zu verwenden.
6. Achtung bei Schneeverwehungen: Wählen Sie den Standort für das Außengerät so, dass die Funktion des Geräts nicht von Schneeverwehungen, Laub oder anderen jahreszeitlichen Einflüssen beeinträchtigt wird.
7. Kleine knackende Geräusche können während des Betriebs auftreten. Dies ist normal, da die Geräusche durch Ausdehnung/Kontraktion des Plastiks auftreten können.

Hlnwels: Punkt 2 und 6 gelten nur für das Heizmodell.

Betriebsbedingungen der Klimaanlage

Temp.Betrieb	Außentemperatur	Raumtemperatur
Heizen	-15°C ~ 24°C	Unter 28°C
Kühlen	-10°C ~ 46°C	21°C ~ 32°C
Entfeuchten	-10°C ~ 46°C	17°C ~ 32°C

20 STÖRUNGSBEHEBUNG

Die Kilmaanlage funktioniert nicht.	Die Kühl- oder Helzleistung Ist unzureichend.
Der Hauptnetzschalter ist ausgeschaltet.Der Trennschalter wurde ausgelöst, um die Stromversorgung zu unterbrechen.Die Stromversorgung ist unterbrochen.Der On-Timer ist eingestellt.	In den Filtern hat sich Staub angesammelt.Die Temperatur wurde nicht richtig eingestellt.Fenster oder Türen sind geöffnet.Lufteinlass oder Luftauslass des Außengeräts sind blockiert.Die Ventilatorgeschwindigkeit ist zu niedrig.Als Betriebsmodus ist DRY (Entfeuchtung) eingestellt.

21 FERNBEDIENUNG A-B Wahl

Werden 2 Klimageräte installiert, muss die Fernbedienung für jedes Innengerät getrennt werden.

Fernbedlenung B-Installation.

1. Drücken Sie am Innengerät die Taste RESET, um das Klimagerät anzustellen.
2. Richten Sie die Fernbedienung auf das Innengerät.

3. Halten Sie die Taste CHECK auf der Fernbedienung mit der Spitze eines Bleistifts gedrückt. "00" wird im Display angezeigt.

4. Drücken Sie MODE und gleichzeitig drücken. Die Zuordnung "B" erscheint im Display "00" verschwindet im Display und das Klimagerät wird ausgeschaltet. Die Zuordnung B der Fernbedienung wird gespeichert.

Hinweis: 1. Wiederholen Sie die obigen Schritte, um die Fernbedienung auf Zuordnung A umzustellen.

1. Die Fernbedienung A zeigt im Display kein "A".
2. Die Werkseinstellung der Fernbedienung steht auf A.

①

②

PRECAUÇÕES RELATIVAS A SEGURANÇA

16 PROVOZ PRO KOMFORTNÍ SPÁNEK

12 TIMERGESTUURDE WERKING

Schakel de timer in, wanneer de airconditioner loopt.

ON Timer instellen		OFF Timer instellen
1	Druk op [IMAGE] Stel de gewenste [IMAGE] ON timer in.	Druk op [IMAGE] : Stel de gewenste [IMAGE] OFF timer in.
2	Druk op [IMAGE] : Stel de timer in.	Druk op [IMAGE] : Stel de timer in.
3	Druk op [IMAGE] : Annuleer de timer.	Druk op [IMAGE] : Annuleer de timer.

⑩ Timerbekräftelse (SET)

⑪ Rensa-knapp (CLR)
