SCX463 - Vauvamonitorit PHILIPS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vauvan äänivalvontalaite
Merkki	Philips
Malli	SCX463
Vauvaosan virransyöttö	Verkkovirta 230 V~50 Hz 9 V DC -sovittimen kautta tai 4 kpl AA 1,5 V -paristoja
Vanhemman yksikön virransyöttö	Verkkovirta 230 V~50 Hz 9 V DC -sovittimen kautta tai 4 kpl AA 1,5 V -paristoja
Suurin ulkokantama	Jopa 200 metriä
Kanavien lukumäärä	16 valittavaa kanavaa
Lähetystaajuudet	40,665 MHz / 40,680 MHz / 40,695 MHz
Mikrofonin herkkyys	3 säädettävää tasoa (matala, keskitaso, korkea)
Yhteyden hälytys	Kyllä, voidaan ottaa käyttöön/poistaa käytöstä vanhemman yksiköstä
Merkkivalot	Virta (vihreä), yhteys (vihreä/punainen), äänen tunnistus (keltainen)
Käyttölämpötila	10 °C – 40 °C
Puhdistus	Kostealla liinalla
Suositeltu paristotyyppi	Alkali AA 1,5 V -paristot (eivät sisälly toimitukseen)
Mukana tulevat lisävarusteet	2 verkkovirtasovitinta, pikaopas
Tärkeät turvallisuusohjeet	Vähimmäisetäisyys 1 metri vauvasta, älä peitä, älä altista vedelle
Käyttö ilman paristoja	Kyllä, verkkovirralla sovittimen kautta
Takuu	Katso erillinen takuulehtinen

Usein kysytyt kysymykset - SCX463 PHILIPS

Miksi vanhemman yksikön virran merkkivalo ei syty?

Tarkista, että yksikkö on päällä virtapainikkeesta (B-8). Jos se toimii paristoilla, ne saattavat olla heikot. Kytke verkkovirtasovitin tai vaihda paristot.

Mitä tehdä häiriöiden tai huonon vastaanoton tapauksessa?

Pidä matkapuhelimet etäällä vauvaosasta. Vaihda kanavaa valitsimella (A-8, B-7) molemmissa yksiköissä. Varmista, että ne ovat samalla kanavalla. Siirrä vanhemman yksikkö lähemmäs vauvaosaa tarvittaessa.

Kuinka säätää mikrofonin herkkyyttä vauvaosassa?

Käytä kytkintä (A-7) valitaksesi matala, keskitaso tai korkea. Säätö on mahdollista vain, kun yhteys on muodostettu (LINK-merkkivalo palaa vihreänä). Testaa äänelläsi.

Kuinka vaihtaa kanava häiriöiden välttämiseksi?

Avaa molempien yksiköiden paristolokero. Käytä pientä litteäkärkistä ruuvimeisseliä kiertääksesi valitsin (A-8, B-7) samalle kanavanumerolle (1–16). Aseta paristot takaisin ja sulje.

Mikä on valvontalaitteen enimmäiskantama?

Kantama voi olla jopa 200 metriä ulkona. Se pienenee seinien, kattojen ja muiden esteiden vuoksi. Katso kantaman menetystaulukko ohjeesta.

Vanhemman yksikkö ei vastaanota ääntä, mitä tehdä?

Tarkista, ettei äänenvoimakkuus ole liian alhainen (käännä nupista B-8). Varmista, että yksiköt ovat kantaman sisällä ja samalla kanavalla. Jos LINK-merkkivalo vilkkuu punaisena, siirrä yksiköt lähemmäs toisiaan.

Kuinka ottaa käyttöön yhteyshälytys?

Avaa vanhemman yksikön paristolokero (B-10) ja aseta kytkin (B-6) asentoon ON. Hälytys soi, jos yhteys katkeaa. Poistaaksesi käytöstä, aseta se asentoon OFF.

Voinko käyttää valvontalaitetta vain paristoilla?

Kyllä, molemmat yksiköt voivat toimia 4 kpl AA 1,5 V -paristoilla (eivät sisälly). Suosittelemme Philipsin alkaliparistoja. Verkkosovitinta voidaan käyttää varavirtalähteenä.

Kuinka puhdistaa vauvanvalvontalaite?

Käytä kosteaa liinaa pintojen puhdistamiseen. Älä koskaan upota laitetta veteen ja vältä hankausaineita.

Mitä tehdä, jos yhteys katkeaa usein?

Olet todennäköisesti lähellä kantaman rajaa. Siirrä vanhemman yksikkö lähemmäs vauvaosaa. Odota noin 30 sekuntia yhteyden palautumista. Vältä metalliesteitä.

KÄYTTÖOHJE SCX463 PHILIPS

A-1 Virtapainike A-2 DC 9V -virtaliitäntä A-3 Verkkolaite A-4 Virtaliitin A-5 Mikrofoni A-6 Virtamerkkivalo A-7 Mikrofonin herkkyyskytkin A-8 Kanavanvalintakytkin A-9 Paristolokeron kansi

B. Vanhempien yksikkö

B-1 Kaiutin B-2 LINK-merkkivalo B-3 Verkkolaite B-4 Virtaliitin B-5 DC 9V -virtaliitäntä B-6 LINK-hälytyskytkin B-7 Kanavanvalintakytkin B-8 Virtakytkin / Äänenvoimakkuussäädin B-9 POWER-merkkivalo B-10 Paristolokeron kansi

C. Muut tarvittavat välineet

• Kolikko (lapsen yksikön paristolokeron avaamista varten).
• Pieni talttakärkinen ruuvitaltta (kanavanvalintakytkinten asettamista varten)
• Neljä 1,5 V AA -paristoa lapsen yksikköön (valinnainen, suositellaan Philips Alkaline -paristojen käyttämistä).
• Neljä 1,5 V AA -paristoa vanhempien yksikköön (valinnainen, suositellaan Philips Alkaline -paristojen käyttämistä).

3 Kuvat

136 Osien kuvaus

136 Lapsen yksikkö 136 Vanhempien yksikkö 136 Muut tarvittavat välineet

137 Sisällys

138 Tervetuloa

138 Turvallisuustietoja

139 Itkuhälyttimen asettaminen käyttökuntoon

139 Lapsen yksikkö 139 Vanhempien yksikkö

140 Itkuhälyttimen käyttäminen

141 Muut ominaisuudet

141 Häiriöiden välttäminen 142 Mikrofonin herkkyyden säätäminen 143 LINK-hälytyksen kytkeminen päälle ja pois päältä

144 Vianmääritys

146 Kysymyksiä ja vastauksia

146 Tekniset tiedot

147 Tärkeä huomautus

147 Ympäristönsuojelutietoja 147 Hoito ja huolto

147 Tarvitsetko apua?

Philips on omistautunut valmistamaan luotettavia lastenhoitotuotteita, joita äidit ja isät oikeasti tarvitsevat. Tämän itkuhälyttimen avulla voit kuunnella lapsesi ääniä kodin mistä tahansa osasta. 16 eri kanavavaihtoehdon ansiosta häiriöt voidaan välttää tehokkaasti.

Philips Baby Care, autamme huolehtimaan lapsista

Turvallisuustietoja

Lue tämä käyttöopas huolellisesti, ennen kuin alat käyttää itkuhälytintä. Säilytä käyttöopas huolellisesti myöhempää tarvetta varten. Tämä itkuhälytin on tarkoitettu vain apuvälineeksi. Se ei korvaa aikuisen vastuullista ja kunnollista valvontaa, eikä sitä saa käyttää tällaiseen tarkoitukseen.

• Varmista, että lapsen yksikkö ja verkkolaitteen kaapeli eivät koskaan ole lapsen ulottuvilla, vaan vähintään metrin päässä lapsesta.
• Älä koskaan aseta lapsen yksikköä lapsen sänkyyn tai leikkikehään.
• Älä koskaan peitä itkuhälytintä (pyyhkeellä, huovalla tms.).
• Älä koskaan käytä itkuhälytintä kosteissa tiloissa tai veden läheisyydessä.
• Tarkista ennen verkkolaitteen kytkemistä pistorasiaan, että verkkolaitteisiin (A-3, B-3) merkitty verkkojännite vastaa paikallista verkkojännitettä.
• Älä säilytä itkuhälytintä äärimmäisen kylmässä tai kuumassa paikassa tai kirkkaassa valossa (esimerkiksi suorassa auringonpaisteessa).
• Älä koskaan avaa lapsen tai vanhempien yksikön koteloa (lukuun ottamatta paristolokeron kantta).
• Molemmissa yksiköissä on kiinteät antennit. Älä yritä vetää niitä ulos.

Lapsen yksikkö

Lapsen yksikön virtalähteenä voidaan käyttää verkkovirtaa tai paristoja. Kun laitteeseen on asetettu paristot, se toimii myös sähkökatkon aikana.

Käyttäminen verkkovirralla

1 Kytke verkkolaite lapsen yksikön virtaliitäntään (DC 9V -A-2). 2 Kytke verkkolaite (A-3) pistorasiaan. Lapsen yksikkö on nyt valmis käytettäväksi verkkovirralla.

Käyttäminen paristoilla

1 Irrota lapsen yksikön paristolokeron kansi (A-9) käyttämällä kolikkoa. 2 Aseta neljä 1,5 V AA -paristoa paristolokeroon niin, että niiden napaisuus vastaa paristolokeron merkintöjä (paristot eivät sisälly toimitukseen; suositellaan Philips Alkaline -paristojen käyttämistä). 3 Sulje paristolokeron kansi (A-9) kolikolla. Lapsen yksikkö on nyt valmis käytettäväksi paristoilla.

Vanhempien yksikkö

Vanhempien yksikön virtalähteenä voidaan käyttää verkkovirtaa tai paristoja.

Kuin laitteeseen on asetettu paristot, se toimii myös sähkökatkon aikana.

Käyttäminen verkkovirralla

1 Kytke verkkolaite vanhempien yksikön virtaliitäntään (DC 9 V ◇ -B-5). 2 Kytke verkkolaite (B-3) pistorasiaan. → Vanhempien yksikkö on nyt valmis käytettäväksi verkkovirralla.

Itkuhälyttimen asettaminen käyttökuntoon

Käyttäminen paristoilla

1 Irrota vanhempien yksikön paristolokeron kansi (B-10) liu'uttamalla sitä alaspäin.

2 Aseta neljä 1,5 V AA -paristoa paristolokeroon niin, että niiden napaisuus vastaa paristolokeron merkintöjä (paristot eivät sisälly toimitukseen; suositellaan Philips Alkaline -paristojen käyttämistä).

3 Liu'uta paristolokeron kansi (B-10) takaisin paikalleen niin, että se naksahtaa kiinni.

→ Vanhempien yksikkö on nyt valmis käytettäväksi paristoilla.

Itkuhälyttimen käyttäminen

1 Testaa yhteys asettamalla molemmat yksiköt samaan huoneeseen. Varmista, että lapsen yksikkö on vähintään 1 metrin päässä vanhempien yksiköstä.

2 Kytke lapsen yksikkö päälle painamalla virtakytkintä (A-1). > Virtamerkkivalo (A-6) palaa vihreänä.

3 Kytke vanhempien yksikkö päälle virtakytkimestä (B-8) ja säädä sitten äänenvoimakkuus sopivaksi äänenvoimakkuussäätimellä (B-8).

Virtamerkkivalo (B-9) palaa vihreänä.

Kun laitteiden välinen yhteys on muodostettu, vanhempien yksikön LINK-merkkivalo (B-2) palaa vihreänä.

Itkuhälyttimen käyttäminen

4 Sijoita lapsen yksikkö vähintään 1 metrin päähän lapsesta.

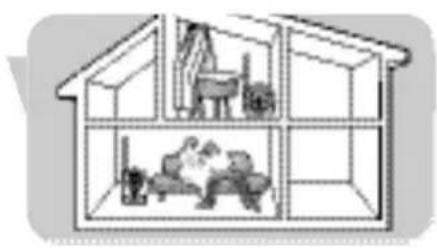

5 Sijoita vanhempien yksikkö haluamiisi paikkoihin samaan huoneeseen lapsen yksikön kanssa, mutta vähintään 1 metrin päähän lapsen yksiköstä. Lisätietoja toiminta-alueesta on kohdassa Tekniset tiedot.

→ Nyt voit valvoa lastasi!

Muut ominaisuudet

Häiriöiden välttäminen (kanavan valitseminen)

Varmista aina, että kaikkien yksikköjen kanavanvalintakytkimet (A-8, B-7), jotka sijaitsevat paristolokeroissa (A-9, B-10), ovat samassa asennossa. Kanavanvalintakytkimillä (A-8, B-7) voidaan valita 16 eri kanavaa. Vaihda kanavaa, jos havaitset muiden itkuhälyttimien, radiolaitteiden tms. aiheuttamia häiriöitä.

Avaa molempien yksikköjen paristolokeron kannet (A-9, B-10).

Vanhempien yksikkö: Liu'uta kansi alas.

Lapsen yksikkö: Käytä kolikkoa.

2 Jos laitteita käytetään paristoilla, poista paristot molemmista yksiköistä.

Muut ominaisuudet

3 Kierra pienellä talttakärkisellä ruuvitaltalla kanavanvalintakytkinten (A-8, B-7) sisempi kehä haluamaasi asentoon. Varmista, että asetat molempiin yksiköihin saman kanavan.

Jos et havaitse häiriöitä testatessasi yhteyttä, sulje paristolokeron kannet (A-9, B-10). Jos havaitset häiriöitä, kokeile jotain muuta kanavaa.

4 Aseta paristot takaisin paikoilleen ja sulje sitten paristolokerot.

Mikrofonin herkkyyden säätäminen

Lapsen yksikön mikrofonin herkkyyskytkimellä (A-7) voidaan säätää lapsen yksikön lähettämän äänen tasoa valitsemalla jokin kolmesta asetuksesta. Kun käytössä on suurin asetus, lapsen yksikkö sieppaa kaikki äänet. Jos ääntä ei havaita, lapsen yksikkö ei lähetä, koska lainsäädäntö kieltää jatkuvan lähettämisen. Voit muuttaa mikrofonin herkkyyttä vain silloin, kun lapsen yksikön ja vanhempien yksikön välille on muodostettu yhteys (vanhempien yksikön LINK-merkkivalo (B-2) palaa vihreänä).

• Säädä lapsen yksikön mikrofonin herkkyys haluamallesi tasolle käyttämällä mikrofonin herkkyyskytkintä (A-7). Voit kokeilla herkkyysasetusta käyttämällä apuna omaa ääntäsi. > Lapsen yksikön virtamerkkivalo (A-6) palaa keltaisena yksikön siepatessa ääntä.

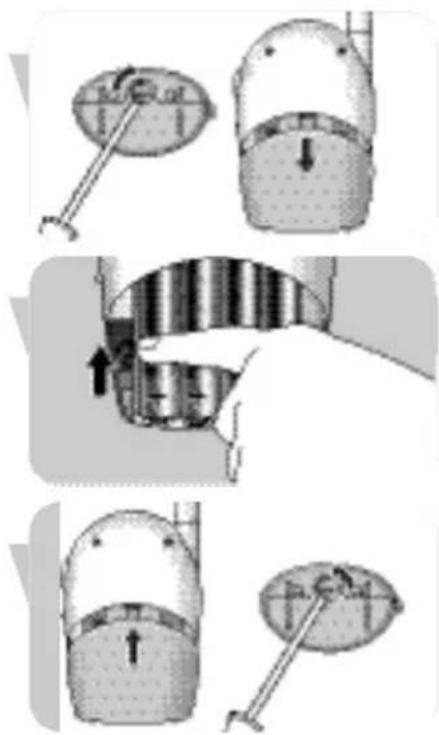

LINK-hälytyksen kytkeminen päälle ja pois päältä

Vanhempien yksikössä voi kytkeä päälle LINK-hälytyksen. LINK-hälytys antaa äänimerkin yksiköiden välisen yhteyden katketessa.

1 Avaa vanhempien yksikön paristolokero (B-10) liu'uttamalla kansi alas.

2 Aseta lokerossa (B-10) oleva kytkin (B-16) ON-asentoon.

3 Liu'uta paristolokeron kansi (B-10) takaisin paikalleen niin, että se naksahtaa kiinni.

Voit poistaa hälytyksen käytöstä asettamalla kytkimen (B-6) OFF-asentoon.

Ongelma Mahdollinen syy Ratkaisuehdotus

Virtamerkkivalo Laite ei ole päällä. Paina virtapainiketta (A-1) tai (A-6, B-9) ei pala. Aseta virtakytkin (B-8) ON-

asentoon.

Verkkolaitetta (A-3, B-3) ei ole kytketty. Kytke verkkolaite (A-3, B-3) DC 9V -liitäntään (A-2, B-5).

Verkkolaitetta (A-3, B-3) ei ole kytketty pistorasiaan. Kytke verkkolaite (A-3, B-3) pistorasiaan.

Paristot ovat tyhjät. Vaihda paristot.

Virtamerkkivalo (A-6, B-9) vilkkuu. Paristojen varaus on lopussa. Vaihda paristot.

Korkeaa hälyäntä.	Yksiköt ovat liian lähellä toisiaan.	Siirrä vanhempien yksikkö kauemmaksi lapsen yksikköstä (vähintään metrin päähän).
	Äänenvoimakkuus on asetettu liian suureksi.	Kierrä äenenvoimakkuussäädintä (B-8) ylöspäin.
Vanhempien yksiköstä ei kuulu äntä	Äänenvoimakkuus on pois päältä tai liian pieni.	Kierrä vanhempien yksikön äenenvoimakkuussäädintä (B-8) alaspäin.
	Yksiköt ovat toiminta-alueen ulkopuolella.	Siirrä vanhempien yksikkö lähemmaksi lapsen yksikköä.
Ei yhteyttä lapsen yksikköä.	Vanhempien yksikkö on laitteiden välillä.	Siirrä vanhempien yksikkö lähemmaksi signaalin kantaman ulkopuolella.
	Yksiköt on asetettu eri kanaville.	Aseta kanavanvalintakytkimet (A-8, B-7) samaan asentoon molemmissa laitteissa.

Ongelma | Mahdollinen syy | Ratkaisuehdotus

Häiriöitä tai huono kuuluvuus. Matkapuhelin tai langaton puhelin liian lähellä lapsen yksikköä. Siirrä puhelimet kauemmaksi lapsen yksiköstä.

Häiriöitä muista lähistöllä olevista itkuhälyttimistä. Kytke molemmat yksiköt muulle kanavalle käyttämällä

olevista itkuhälyttimistä. kanavalle käyttämällä

Paristojen varaus vähissä. Vaihda paristot.

Lähetyssignaali on kantaman ulkopuolella: esimerkiksi

Siirrä vanhempien yksikköä

lähemmäksi

lasta

vanhempien yksikön välissä voi

olla esteitä.

ollaiian montaseinaa ja/tai

valikattoa.

Vanhempien yksikkö on liian Siirä vanhempien yksikkö

lahella ikkunaa ja sieppaavat kauemmaksi ikkunasta.

härösignaaleja muista laitteista.

Signaalin poimitaan

toisesta itkuhalyttimesta.

Molemmat järestelmät käytävät

samaa taajuutta.

Vaihda kanavaa (A-8, B-7).

Varmista,etta assetat molempiin

yksikköihin saman kanavan.

LINK-merkkivalo (B-2)

vilkuu punaisena / LINK-

halytskysen (B-6)

Äänimerkki kuuluu.

Siirrä yksiköt lähemmäksi toisiaan.

ulkopuolella.

Häiriöitä toisesta

itkuhälyttimestä.

Kytke käyttöön jokin muu kanava

(A-8, B-7).

Häiriöitä muusta FM-laitteesta.

Poista toinen FM-laite.

FI

Kysymyksiä ja vastauksia

Kysymys	Vastaus
Vanhempien yksikkö reagoi liian hitaasti/myöhaan lapsen itkuun.	Aseta mikrofonin herkkyssyktkimen asetus suuremmaksi lapsen yksikössä ja/tai siirrä lapsen yksikkö lahemmäksi LAST (älä aseta sitä 1 metriä lahemmäksi LAST).
Vanhempien yksikkö reagoi liian herkästi ympäristön ääniin.	Aseta mikrofonin herkkyssyktkimen asetus pienemmaksi lapsen yksikössä ja/tai siirrä lapsen yksikkö lahemmäksi LAST (älä aseta sitä 1 metriä lahemmäksi LAST).
Yhteys katkeilee, änessä on katkoksia jne.	Olet luultavasti siirtynyt toiminta-alueen ulkopuolelle.Siirry toiseen paikkaan tai lahemmaksi lapsen yksikköä.Ota huomioon, että uuden yhteyden muodostaminenkestääina noin 30 sekuntia.

Tekniset tiedot

Virtualähde	- Verkkolaite , 230 V AC, 50 Hz (toimitukseen sisältykaksi verkkolaitetta). Lähtöjännite 9 V DC, 200 mA.
Toiminta-alue	- Enintään 200 metriä steettömässä ympäristössä. Käytömpäristön esteiden takia todellinen toiminta-alue voi olla ilmoitettua pienempi.
	Kuivat materiaalit Materiaali- Toiminta-vahvuus alueen pieneneminen
	Puu, rappaus, kipsilevy, lasi < 30 cm 0-10 % (ilman metallia tai raudoitusta, ei lyijyä)
	Tiili, vaneri < 30 cm 5-35 %
	Teräsbetoni < 30 cm 30-100 %
	Metalliristikot, -tangot < 1 cm 90-100 %
	Metalli-, alumiini-levyt < 1 cm 100 %
	Kosteiden ja märkien materiaalien osalta toiminta-aluetta piententäva vaikutus voi olla 100 prosenttia.
Käytölämpötila	10 °C - 40 °C
Lähetystaajuudet	40,665 MHz, 40,680 MHz, 40,695 MHz

Ympäristönsuojelutietoja

Vanhan tuotteen hävittäminen

Tuotteesi on suunniteltu ja valmistettu laadukkaista materiaaleista ja komponenteista, jotka voidaan kierrättää ja käyttää uudelleen.

Tuotteeseen kiinnitetty yliviivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EC soveltamisalaan.

Ota selvää sähkölaitteille ja elektronisille laitteille tarkoitetusta kierrätysjärjestelmästä alueellasi.

Noudata paikallisia sääntöjä äläkä hävitä vanhoja tuotteita tavallisen talousjätteen mukana. Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia.

Hoito ja huolto

• Puhdista itkuhälytin kostealla liinalla.
• Hävitä käytetyt akut ja paristot ympäristöystävällisellä tavalla.
• Älä käytä samanaikaisesti vanhoja ja uusia paristoja tai erityyppisiä paristoja.
• Poista paristot lapsen yksiköstä, jos sitä ei käytetä pitkään aikaan.
• Jos paristot ovat paikallaan laitteessa, kun sen virtalähteenä käytetään verkkovirtaa, tarkista paristojen mahdolliset vuodot kuuden kuukauden välein.

Tarvitsetko apua?

Online-tukipalvelu: www.philips.com

Vuorovaikutteiset ohjeet, ladattavaa materiaalia sekä vastauksia kysymyksiin

Neuvontapalvelu:

Jos sinulla on esitettävänä laitetta SCD463 koskevia kysymyksiä, ota yhteyttä neuvontapalveluumme! Numero löytyy erillisestä takuuesitteestä.

Ennen yhteyden ottamista lue tarkkaan tämä manuaali.

Nain pystyt ratkaisemaan useimmat ongelmistasi.

Sinua pyydetään ilmoittamaan:

• Ongelman kuvaus ja milloin se esiintyy.
• Tuotteen arvokilvessä oleva tyyppinumero.
• Ostopäivämäärä.

A. Bebek ünitesi

A-1 On/Off (päälle/pois) -painike

A-2 DC 9V -一 + virtalähde

A-3 AC-virtasovitin

A-4 Sähköpistoke

A-5 Mikrofoni

A-6 POWER 1sig
