Produkttyp	Baby-Audio-Monitor
Marke	Philips
Modell	SCX463
Stromversorgung Baby-Einheit	Netz 230 V~50 Hz über Adapter 9 V DC oder 4 AA-Batterien 1,5 V
Stromversorgung Eltern-Einheit	Netz 230 V~50 Hz über Adapter 9 V DC oder 4 AA-Batterien 1,5 V
Maximale Reichweite im Freien	Bis zu 200 Meter
Anzahl Kanäle	16 wählbare Kanäle
Übertragungsfrequenzen	40,665 MHz / 40,680 MHz / 40,695 MHz
Mikrofonempfindlichkeit	3 einstellbare Stufen (niedrig, mittel, hoch)
Verbindungsalarm	Ja, auf der Eltern-Einheit ein-/ausschaltbar
Leuchtanzeigen	Stromversorgung (grün), Verbindung (grün/rot), Tonerkennung (gelb)
Betriebstemperatur	10 °C bis 40 °C
Reinigung	Mit einem feuchten Tuch
Empfohlener Batterietyp	AA-Alkalibatterien 1,5 V (nicht im Lieferumfang enthalten)
Enthaltenes Zubehör	2 Netzadapter, Kurzanleitung
Wichtige Sicherheitshinweise	Mindestabstand von 1 Meter zum Baby, nicht abdecken, nicht Wasser aussetzen
Verwendung ohne Batterien	Ja, über Netzteil
Garantie	Siehe separates Garantieheft

Häufig gestellte Fragen - SCX463 PHILIPS

Warum leuchtet die Betriebsanzeige der Eltern-Einheit nicht?

Überprüfen Sie, ob die Einheit über den Ein-/Ausschalter (B-8) eingeschaltet ist. Wenn sie mit Batterien betrieben wird, könnten diese schwach sein. Schließen Sie das Netzteil an oder ersetzen Sie die Batterien.

Was tun bei Störungen oder schlechtem Empfang?

Halten Sie Mobiltelefone von der Baby-Einheit fern. Wechseln Sie den Kanal mit dem Kanalwähler (A-8, B-7) an beiden Einheiten. Stellen Sie sicher, dass sie auf demselben Kanal sind. Bringen Sie die Eltern-Einheit bei Bedarf näher an die Baby-Einheit.

Wie stelle ich die Mikrofonempfindlichkeit der Baby-Einheit ein?

Verwenden Sie den Schalter (A-7), um zwischen niedrig, mittel oder hoch zu wählen. Die Einstellung ist nur möglich, wenn die Verbindung hergestellt ist (LINK-Anzeige leuchtet grün). Testen Sie mit Ihrer Stimme.

Wie ändere ich den Kanal, um Störungen zu vermeiden?

Öffnen Sie das Batteriefach beider Einheiten. Verwenden Sie einen kleinen Schlitzschraubendreher, um den Kanalwähler (A-8, B-7) auf dieselbe Kanalnummer (1 bis 16) zu drehen. Legen Sie die Batterien wieder ein und schließen Sie das Fach.

Wie groß ist die maximale Reichweite des Monitors?

Die Reichweite kann im Freien bis zu 200 Meter betragen. Sie wird durch Wände, Decken und andere Hindernisse verringert. Beachten Sie die Tabelle der Reichweitenverluste in der Anleitung.

Die Eltern-Einheit nimmt keinen Ton auf, was tun?

Überprüfen Sie, ob die Lautstärke nicht zu niedrig ist (drehen Sie am Regler B-8). Stellen Sie sicher, dass die Einheiten in Reichweite sind und sich auf demselben Kanal befinden. Wenn die LINK-Anzeige rot blinkt, bringen Sie die Einheiten näher zusammen.

Wie aktiviere ich den Verbindungsalarm?

Öffnen Sie das Batteriefach der Eltern-Einheit (B-10) und stellen Sie den Schalter (B-6) auf ON. Der Alarm ertönt bei Verbindungsverlust. Zum Deaktivieren stellen Sie ihn auf OFF.

Kann ich den Monitor nur mit Batterien betreiben?

Ja, beide Einheiten können mit je 4 AA-Batterien 1,5 V betrieben werden (nicht im Lieferumfang enthalten). Wir empfehlen Philips-Alkalibatterien. Das Netzteil kann als Ersatzstromquelle dienen.

Wie reinige ich den Baby-Monitor?

Verwenden Sie ein feuchtes Tuch zur Reinigung der Oberflächen. Tauchen Sie das Gerät niemals in Wasser und vermeiden Sie Scheuermittel.

Was tun, wenn die Verbindung häufig abbricht?

Sie nähern sich wahrscheinlich den Reichweitengrenzen. Bringen Sie die Eltern-Einheit näher an die Baby-Einheit. Warten Sie etwa 30 Sekunden, bis die Verbindung wiederhergestellt ist. Vermeiden Sie Metallhindernisse.

BEDIENUNGSANLEITUNG SCX463 PHILIPS

A-1 EIN/AUS-Taste A-2 DC 9V ◇ -⊙ + Stromversorgungseingang A-3 Netzadapter A-4 Stromversorgungsstecker A-5 Mikrofon A-6 Einschaltanzeige A-7 Einsteller für Mikrofonempfindlichkeit A-8 Schalter zur Kanalwahl A-9 Batteriefach-Abdeckung

B. Elterneinheit

B-1 Lautsprecher B-2 Verbindungsanzeige B-3 Netzadapter B-4 Stromversorgungsstecker B-5 DC 9V ◇ -⊙ + Stromversorgungseingang B-6 Schalter für Verbindungsarm B-7 Schalter zur Kanalwahl B-8 EIN/AUS-Schalter / Lautstärkeregler B-9 Einschaltanzeige B-10 Batteriefach-Abdeckung

C. Was Sie sonst noch brauchen

— Eine Münze (zum Öffnen des Batteriefachs der Babyeinheit) — Einen kleinen Flachklingen-Schraubendreher (zum Einstellen der Kanalwahlschalter) - 4x 1,5-V-Batterien vom Typ AA für die Babyeinheit (optional, wir empfehlen Philips Alkali-Batterien) - 4x 1,5-V-Batterien vom Typ AA für die Elterneinheit (optional, wir empfehlen Philips Alkali-Batterien)

3 Abbildungen

40 Legende der Funktionen

40 Babyeinheit 40 Elterneinheit 40 Was Sie sonst noch brauchen

41 Inhalt

42 Herzlichen Glückwunsch

42 Sicherheitshinweise

43 Inbetriebnahme des Babysitters

43 Babyeinheit 43 Elterneinheit

44 Benutzen des Babysitters

45 Weitere Funktionen und Leistungsmerkmale

45 Vermeiden von Störungen 46 Einstellen der Mikrofonempfindlichkeit 47 Ein- und Ausschalten des Verbindungsalarms

48 Fehlerbehebung

50 Häufig gestellte Fragen

50 Technische Daten

51 Wichtige Informationen

51 Informationen zum Umweltschutz 51 Wartung

51 Brauchen Sie Hilfe?

Philips hat sich der Aufgabe verschrieben, zuverlässige Babycare-Produkte herzustellen, die Mütter und Väter wirklich brauchen können. Produkte, deren Zuverlässigkeit und Funktionsqualität ein beruhigendes Gefühl vermittelt. Sie können sich darauf verlassen, dass dieser Babysitter von Philips immer dafür sorgt, dass Sie Ihr Baby deutlich hören können, egal wo Sie sich in Ihrem Haus oder in der Umgebung aufhalten. Mit der Möglichkeit zur Wahl unter sechzehn verschiedenen Kanälen können Sie eventuelle Störungen auf jeden Fall minimieren.

Philips Baby Care, In besten Händen

Sicherheitshinweise

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie den Babysitter in Betrieb nehmen, und bewahren Sie die Anleitung auf, damit Sie bei Bedarf darin nachschauen können. Dieser Babysitter ist nur als Hilfsmittel gedacht. Er ist kein Ersatz für eine verantwortungsbewusste und korrekte Aufsicht durch eine erwachsene Person und sollte auch nicht so eingesetzt werden.

• Vergewissern Sie sich, dass sich die Babyeinheit und das Adapterkabel immer außerhalb der Reichweite des Babys befinden. Der Abstand sollte mindestens einen Meter betragen.
• Legen Sie die Babyeinheit niemals in das Babybett oder in den Laufstall.
• Decken Sie den Babysitter niemals ab (mit einem Handtuch, Laken, usw.).
• Benutzen Sie den Babysitter nicht an feuchten Orten oder in der Nähe von Wasser.
• Kontrollieren Sie, dass die auf dem Typenschild der Adapter (A-3, B-3) angegebene Spannung mit der lokalen Netzspannung übereinstimmt, bevor Sie das Gerät an die Stromversorgung anschließen.
• Setzen Sie den Babysitter nicht extremer Kälte, Wärme oder Sonneneinstrahlung aus.
• Öffnen Sie nicht das Gehäuse der Babyeinheit oder der Elterneinheit (bis auf das Batteriefach), da sonst eventuell die Gefahr eines elektrischen Schlags besteht.
• Die Antenne ist bei beiden Einheiten fest; versuchen Sie nicht, sie herauszuziehen.

Babyeinheit

Die Babyeinheit kann mit Netzstrom oder mit Batterien betrieben werden. Wenn Batterien eingesetzt sind, können diese bei einem Netzausfall die Stromversorgung übernehmen.

Netzbetrieb

1. Verbinden Sie das Kabel des Netzadapters mit dem Stromversorgungseingang (DC 9V -G -A-2) der Babyeinheit. 2. Stecken Sie den Netzadapter (A-3) in eine Wandsteckdose. → Die Babyeinheit ist jetzt für den Netzbetrieb bereit.

Batteriebetrieb

1. Nehmen Sie die Batteriefach-Abdeckung (A-9) mit Hilfe einer Münze von der Babyeinheit ab.

2. Setzen Sie vier 1,5-V-Batterien vom Typ AA in das Batteriefach ein und achten Sie auf die Polarität. Die Batterien sind nicht im Lieferumfang enthalten. Wir empfehlen Ihnen die Verwendung von Philips Alkali-Batterien.

3. Bringen Sie die Batteriefach-Abdeckung (A-9) wieder mit Hilfe einer Münze an. → Die Babyeinheit ist jetzt für den Batteriebetrieb bereit.

Elterneinheit

Die Elterneinheit kann mit Netzstrom oder mit Batterien betrieben werden.

Wenn Batterien eingesetzt sind, können diese bei einem Netzausfall die Stromversorgung übernehmen.

Netzbetrieb

1. Verbinden Sie das Kabel des Netzadapters mit dem Stromversorgungseingang (DC 9V -G-B-5) der Elterneinheit. 2. Stecken Sie den Netzadapter (B-3) in eine Wandsteckdose. Die Elterneinheit ist jetzt für den Netzbetrieb bereit.

Inbetriebnahme des Babysitters

Batteriebetrieb

1. Öffnen Sie das Batteriefach der Elterneinheit, indem Sie die Abdeckung (B-10) nach unten schieben.

2. Setzen Sie vier 1,5-V-Batterien vom Typ AA in das Batteriefach ein und achten Sie auf die Polarität. Die Batterien sind nicht im Lieferumfang enthalten. Wir empfehlen die Verwendung von Philips Alkali-Batterien.

3. Schieben Sie die Batteriefach-Abdeckung (B-10) wieder zurück, bis sie einrastet.

Die Elterneinheit ist jetzt für den Batteriebetrieb bereit.

Benutzen des Babysitters

1. Positionieren Sie beide Einheiten im gleichen Raum, um die Verbindung zu testen. Vergewissern Sie sich, dass sich die Babyeinheit mindestens 1 Meter von der Elterneinheit entfernt befindet.

2. Drücken Sie die Taste EIN/AUS (A-1), um die Babyeinheit einzuschalten.

Die Einschaltanzeige (A-6) leuchtet grün auf.

3. Schalten Sie die Elterneinheit mit dem EIN/AUS-Schalter (B-8) ein und stellen Sie die Lautstärke mit dem Lautstärkeregler (B-8) nach Wunsch ein.

Die Einschaltanzeige (B-9) leuchtet grün auf.

Wenn die Verbindung zwischen den Einheiten aufgebaut wurde, leuchtet die Verbindungsanzeige (B-2) an der Elterneinheit grün auf.

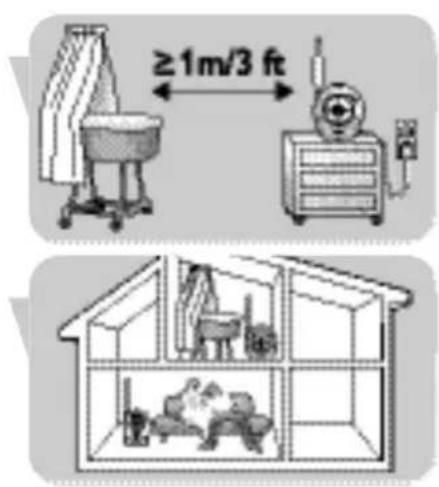

4 Stellen Sie die Babyeinheit mindestens 1 Meter von ihrem Baby entfernt auf.

5 Stellen Sie die Elterneinheit an den gewünschten Ort innerhalb der Reichweite der Babyeinheit, aber mindestens 1 Meter von der Babyeinheit entfernt, auf. Weitere Informationen zu der Reichweite finden Sie im Abschnitt 'Technische Daten'.

Sie können jetzt Ihr Baby überwachen!

Weitere Funktionen und Leistungsmerkmale

Vermeiden von Störungen (Kanalwahl)

Stellen Sie stets sicher, dass die Kanalwahlschalter (A-8, B-7) im Batteriefach (A-9, B-10) bei beiden Geräten auf denselben Kanal eingestellt sind! Mit den Kanalwahlschaltern (A-8, B-7) können Sie unter sechzehn verschiedenen Kanälen wählen. Sollte bei Ihnen der Empfang durch andere Babyphone, Radiogeräte usw. gestört werden, wählen Sie einen anderen Kanal.

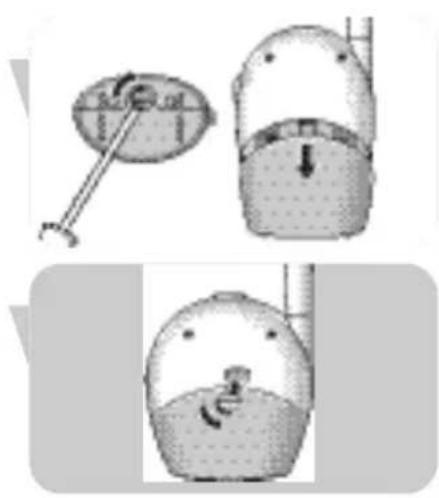

1 Öffnen Sie bei beiden Einheiten das Batteriefach (A-9, B-10).

• Elterneinheit: Schieben Sie die Abdeckung nach unten.
• Babyeinheit: Verwenden Sie eine Münze.

2 Wenn Sie die Einheiten mit Batteriestrom betreiben, nehmen Sie die Batterien aus beiden Einheiten heraus.

Weitere Funktionen und Leistungsmerkmale

3 Drehen Sie den Innenkreis der Kanalwahlschalter (A-8, B-7) mit einem kleinen Flachklingen-Schraubendreher in die gewünschte Stellung. Achten Sie darauf, dass bei beiden Einheiten der gleiche Kanal eingestellt wird.

Wenn nach dem Testen der Verbindung keine Störungen auftreten, bringen Sie die Batteriefach-Abdeckungen (A-9, B-10) wieder an. Sollten Störungen auftreten, probieren Sie einen anderen Kanal aus.

4 Setzen Sie die Batterien wieder ein und schließen Sie das Batteriefach.

Einstellen der Mikrofonempfindlichkeit

Mit dem Mikrofonempfindlichkeitsschalter (A-7) an der Babyeinheit können Sie die von der Babyeinheit erfasste Lautstärke nach Wunsch einstellen: gering, mittel oder hoch. Wird die Empfindlichkeit auf den maximalen Wert gestellt, erfasst die Babyeinheit alle Geräusche. Wenn kein Geräusch erfasst wird, findet keine Überwachung statt, weil eine kontinuierliche Übertragung gesetzlich verboten ist. Sie können die Mikrofonempfindlichkeit nur ändern, wenn die Verbindung zwischen der Babyeinheit und der Elterneinheit aufgebaut ist (wenn die Verbindungsanzeige (B-2) an der Elterneinheit kontinuierlich grün leuchtet).

• Benutzen Sie den Mikrofonempfindlichkeitsschalter (A-7), um die Mikrofonempfindlichkeit der Babyeinheit auf den gewünschten Pegel zu stellen.

Als Lautstärkereferenz können Sie Ihre eigene Stimme verwenden.

Die Einschaltanzeige (A-6) an der Babyeinheit leuchtet gelb auf, wenn ein Geräusch erfasst wird.

Weitere Funktionen und Leistungsmerkmale

Ein- und Ausschalten des Verbindungsalarms

Sie können den Verbindungsalarm an der Elterneinheit einschalten. Der Verbindungsalarm wird ausgelöst, wenn die Verbindung zwischen den Einheiten verloren geht.

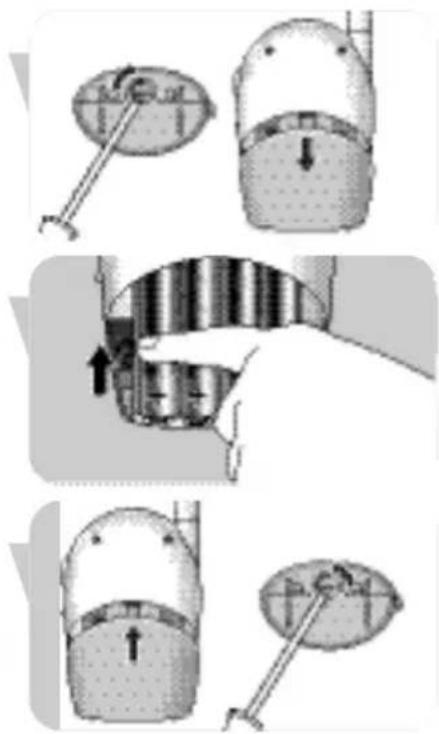

1 Öffnen Sie das Batteriefach (B-10) der Elterneinheit, indem Sie die Abdeckung nach unten schieben. 2 Stellen Sie den Schalter (B-6) im Batteriefach (B-10) auf ON (R). 3 Schieben Sie die Batteriefach-Abdeckung (B-10) wieder zurück, bis sie einrastet.

Zum Deaktivieren der Alarmfunktion stellen Sie den Schalter (B-6) auf OFF (B).

Problem Mögliche Ursache Abhilfe

Einschaltanzeige (A-6, B-9) Einheit ist nicht eingeschaltet. Ein/Aus-Taste (A-1) drücken oder leuchtet nicht. Ein/Aus-Schalter (B-8) auf ON

stellen.

Netzadapter (A-3, B-3) Netzadapter (A-3, B-3) mit

nicht mit dem DC 9V Stromversorgungseingang

Stromversorgungseingang DC 9V (A-2, B-5)

verbunden. verbinden.

Netzadapter (A-3, B-3) Netzadapter (A-3, B-3),

nicht mit Stromversorgung mit einer Wandsteckdose

verbunden. verbinden.

Batteriespannung lässt nach. Batterien auswechseln.

Einschaltanzeige (A-6, B-9) Batteriespannung lässt nach. Batterien auswechseln.

blinkt.

Hohes Pfeifen. Einheiten zu nahe beieinander.

Abstand zwischen Elterneinheit

und Babyeinheit vergrößern

(mindestens 1 Meter / 3 ft).

Lautstärke ist zu hoch eingestellt.

Lautstärkeregler (B-8) nach oben

drehen.

Kein Ton von der Elterneinheit

Lautstärke aus oder zu leise.

Lautstärkeregler (B-8) an

der Elterneinheit nach unten

drehen.

Einheiten außerhalb

Die Elterneinheit näher an die

der Reichweite.

Babyeinheit heranbringen.

Keine Verbindung

Elterneinheit außerhalb

Elterneinheit näher an die

zwischen den Einheiten

der Reichweite des gesendeten

Babyeinheit heranbringen.

Signals.

Die Einheiten sind auf

unterschiedliche Kanäle

eingestellt.

Kanalwahlschalter (A-8, B-7) bei

beiden Einheiten auf den

gleichen Kanal stellen.

Problem Mögliche Ursache Abhilfe

Störungen oder schlechter Handy oder Schnurloses Telefon Abstand zwischen Telefon(en) und Empfang. zu nahe am Babysitter. Babysitter vergrößern.

Störung von anderen Beide Einheiten mit dem Babyphon in der Kanalwahlschalter (A-8, B-7) Nachbarschaft. auf einen anderen Kanal stellen.

Batteriespannung lässt nach. Batterien auswechseln.

Gesendetes Signal ist außerhalb der Reichweite der Elterneinheit; näher an die Reichweite heranbringen, z. B. die Babyeinheit näher heranbringen. Wände und/oder Decken zwischen Babyeinheit und Elterneinheit.

Elterneinheit zu nahe an einem Fenster; erfasst Störsignale von anderen Geräten. Elterneinheit weiter vom Fenster entfernen.

Empfang von einem anderen Babysitter.	Beide Systeme nutzen die gleiche Freqenz.	Kanäle umschalten (A-8, B-7). Sicherstellen, dass beiden Einheiten auf den gleichen Kanal eingestellt sind.
Verbindungsanzeige (B-2) blinkt rot /Verbindungs-alarm (B-6) ertört.	Einheiten außerhalb der Reichweite.	EinheitenNJaher zusammenbringen.
	Störung von einer anderen Babysitter.	Auf einen anderen Kanal umschalten (A-8, B-7).
	Störung von einer anderen UKW-Quelle.	Die andere UKW-Quelle entfernen.

DE

Häufig gestellte Fragen

Frage

Die Elterneinheit reagiert zu langsam / zu spät auf Geräusche des Babys.

Die Elterneinheit reagiert zu schnell auf Umgebungsgeräusche.

Die Verbindung besteht ständig verloren, der Ton wird unterbrochen usw.

Antwort

Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit höher ein und / oder verkleinern Sie den Abstand der Babyeinheit zum Baby (halten Sie dabei aber einen Mindestabstand von 1 Meter ein).

Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit niedriger ein und / oder vergrößern Sie den Abstand der Babyeinheit zum Baby (halten Sie dabei aber einen Mindestabstand von 1 Meter ein).

Sie nähern sich wahrscheinlich dem Ende der Reichweite. Versuchen Sie es an einem anderen Ort oder verringern Sie den Abstand etwas. Bitte beachten Sie, dass es ca. 30 Sekunden dauert, bis eine neue Verbindung aufgebaut ist.

Technische Daten

Stromversorgung

• Netzadapter 230 V AC, 50 Hz (zwei im Lieferumfang enthalten). Ausgangsspannung 9V DC, 200 mAh.

Reichweite

- Bis zu 200 Meter (750 ft) im Freien. Die Reichweite hängt von der Umgebung ab und kann durch verschiedene Störfaktoren verringert werden.

Trockene Materialien Material- Reichweitedicke verlust

Holz, Gipsputz, Gips- < 30 cm / 12" 0-10% kartonplatten, Glas (ohne Metall oder Dühte, kein Blei)

Ziegel, Sperrholz < 30 cm / 12" 5-35%

Verständter Beton <30 cm / 12" 30-100%

Metallgitter, Balken <1 cm / 0,4" 90-100%

Metallgitter, Aluminiumfolien <1 cm / 0,4" 100%

Bei nassen und feuchten Materialien kann die Verringerung bis zu 100 % betragen.

Betriebstemperatur

10 °C - 40 °C

Sendefrequenzen

Informationen zum Umweltschutz

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wieder verwendet werden können.

Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäische Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.

Richten Sie sich nach den geltenden Bestimmungen in Ihrem Land und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

Wartung

• Reinigen Sie den Babysitter mit einem feuchten Tuch.
• Entsorgen Sie die erschöpften Batterien auf umweltverträgliche Weise.
• Verwenden Sie keine alten und neuen Batterien oder unterschiedliche Batterietypen gleichzeitig.
• Nehmen Sie die Batterien aus dem Babysitter heraus, wenn er längere Zeit nicht benutzt wird.
• Wenn Sie die Batterien in das Gerät setzen und es mit Netzstrom betreiben, kontrollieren Sie die Batterien alle sechs Monate auf eventuelle Leckstellen.

Brauchen Sie Hilfe?

Online-Hilfe: www.philips.com

Für interaktive Hilfe, Downloads und häufig gestellte Fragen

Telefonkontakt:

Falls Sie irgendwelche Fragen zum SCD463 haben, kontaktieren Sie für Hilfestellung bitte unsere Helpline! Die Nummer können Sie im gesonderten Garantieheft finden. Bevor Sie anrufen, lesen Sie bitte diese Anleitung aufmerksam durch. Sie können die meisten ihrer Probleme lösen.

Sie werden gefragt nach:

• Einer Beschreibung des Problems und wann es auftritt
• Der Typnummer auf dem Typenschild des Produkts
• Dem Kaufdatum

A. Babyeinheit

112 Funktionserklärung
