SCX463 - Monitores para bebês PHILIPS - Manual de utilização gratuito

Tipo de produto	Monitor de áudio para bebê
Marca	Philips
Modelo	SCX463
Alimentação unidade bebê	Rede 230 V~50 Hz via adaptador 9 V DC ou 4 pilhas AA 1,5 V
Alimentação unidade pais	Rede 230 V~50 Hz via adaptador 9 V DC ou 4 pilhas AA 1,5 V
Alcance externo máximo	Até 200 metros
Número de canais	16 canais selecionáveis
Frequências de transmissão	40,665 MHz / 40,680 MHz / 40,695 MHz
Sensibilidade do microfone	3 níveis ajustáveis (baixo, médio, alto)
Alarme de conexão	Sim, ativável/desativável na unidade pais
Indicadores luminosos	Alimentação (verde), conexão (verde/vermelho), detecção de som (amarelo)
Temperatura de funcionamento	10 °C a 40 °C
Limpeza	Com um pano úmido
Tipo de pilhas recomendadas	Pilhas alcalinas AA 1,5 V (não incluídas)
Acessórios incluídos	2 adaptadores de rede, guia de início rápido
Instruções importantes de segurança	Distância mínima de 1 metro do bebê, não cobrir, não expor à água
Utilização sem pilhas	Sim, na rede via adaptador
Garantia	Ver folheto de garantia separado

Perguntas frequentes - SCX463 PHILIPS

Por que o indicador de alimentação da unidade pais não acende?

Verifique se a unidade está ligada através do botão liga/desliga (B-8). Se estiver funcionando com pilhas, elas podem estar fracas. Conecte o adaptador de rede ou substitua as pilhas.

O que fazer em caso de interferências ou má recepção?

Afaste os telefones celulares da unidade bebê. Mude de canal usando o seletor (A-8, B-7) nas duas unidades. Certifique-se de que estão no mesmo canal. Aproxime a unidade pais da unidade bebê se necessário.

Como ajustar a sensibilidade do microfone da unidade bebê?

Use o interruptor (A-7) para escolher entre baixo, médio ou alto. O ajuste só é possível quando a conexão está estabelecida (indicador LINK verde fixo). Use sua voz para testar.

Como mudar o canal para evitar interferências?

Abra o compartimento das pilhas das duas unidades. Use uma pequena chave de fenda plana para girar o seletor (A-8, B-7) para o mesmo número de canal (1 a 16). Recoloque as pilhas e feche.

Qual é o alcance máximo do monitor?

O alcance pode chegar a 200 metros ao ar livre. É reduzido por paredes, tetos e outros obstáculos. Consulte a tabela de perdas de alcance no manual.

A unidade pais não capta nenhum som, o que fazer?

Verifique se o volume não está muito baixo (gire o botão B-8). Certifique-se de que as unidades estão ao alcance e no mesmo canal. Se o indicador LINK piscar em vermelho, aproxime as unidades.

Como ativar o alarme de conexão?

Abra o compartimento das pilhas da unidade pais (B-10) e coloque o interruptor (B-6) em ON. O alarme soará em caso de perda de conexão. Para desativá-lo, coloque em OFF.

Posso usar o monitor apenas com pilhas?

Sim, as duas unidades podem funcionar com 4 pilhas AA 1,5 V cada (não incluídas). Recomendamos pilhas alcalinas Philips. O adaptador de rede pode servir como fonte de reserva.

Como limpar o monitor para bebê?

Use um pano úmido para limpar as superfícies. Nunca mergulhe o aparelho em água e evite produtos abrasivos.

O que fazer se a conexão cair com frequência?

Você provavelmente está se aproximando dos limites de alcance. Aproxime a unidade pais da unidade bebê. Espere cerca de 30 segundos para que a conexão se restabeleça. Evite obstáculos metálicos.

MANUAL DE UTILIZADOR SCX463 PHILIPS

A-1 Botão On/Off A-2 Entrada de alimentação DC 9V

A-3 Transformador AC A-4 Ficha A-5 Microfone A-6 Luz POWER A-7 Interruptor da sensibilidade do microfone A-8 Interruptor de seleção de canais A-9 Tampa do compartimento das pilhas

B. Unidade dos pais

B-1 Altifalante B-2 Luz LINK B-3 Transformador de AC B-4 Ficha B-5 Entrada de alimentação DC 9V G-G+ B-6 Interruptor de alarme LINK B-7 Interruptor de seleção de canais B-8 Interruptor ON/OFF / controlo de VOLUME B-9 Luz POWER B-10 Tampa do compartimento das pilhas

C. Outros elementos necessários

• Moeda (para abrir o compartimento das pilhas da unidade do bebé)
• Chave de fendas pequena (para definir os interruptores de seleção de canais)
• 4 pilhas de 1,5 V AA para a unidade do bebé (opcional, recomendamos a utilização de pilhas alcalinas Philips)
• 4 pilhas de 1,5 V AA para a unidade dos pais (opcional, recomendamos a utilização de pilhas alcalinas Philips)

3 Ilustrações

76 Legendas de funções

76 Unidade do bebé 76 Unidade dos pais 76 Outros elementos necessários

77 Índice

78 Bem-vindo

78 Informações de segurança

79 Unidade do bebé 79 Unidade dos pais

86 Perguntas mais frequentes

86 Características técnicas

87 Informações importantes

87 Informações relativas ao meio ambiente 87 Manutenção

87 Precisa de ajuda?

A Philips dedica-se ao fabrico de produtos fiáveis e destinados à prestação de cuidados para proporcionar aos pais a tranquilidade de que necessitam. Com este monitor para bebés, pode ouvir o seu filho sempre que estiver dentro ou próximo da sua casa. Com dezasseis canais diferentes, ouvirá um nível mínimo de interferências.

Philips Baby Care, juntos a cuidar

Informações de segurança

Leia cuidadosamente este manual de utilização antes de utilizar o seu monitor para bebés e guarde-o para futuras referências. Este monitor para bebés é um dispositivo de apoio. Não é um substituto de uma supervisão responsável e adequada de um adulto e, por conseguinte, não deve ser utilizado para tal.

• Certifique-se de que a unidade do bebé e o cabo do transformador ficam sempre fora do alcance do bebé (a uma distância de, pelo menos, 1 metro / 3 pés).
• Nunca coloque a unidade do bebé no interior do berço ou do parque para bebés.
• Nunca tape o monitor para bebés (com uma toalha, cobertor, etc.).
• Nunca utilize o monitor para bebés em locais húmidos ou perto da água.
• Verifique se a tensão indicada na placa de identificação dos transformadores (A-3, B-3) corresponde à tensão utilizada no local, antes de ligar à fonte de alimentação de CA.
• Não exponha o monitor para bebés a vezes intensos de frio, calor ou luz (por exemplo, luz direta do sol).
• Para prevenir choques elétricos, não abra a unidade do bebé nem a unidade dos pais (exceto no caso das tampas do compartimento da bateria).
• As antenas de ambas as unidades são fixas; não tente esticá-las.

Unidade do bebé

A unidade do bebé pode funcionar ligada à tomada elétrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.

Funcionamento com ligação à tomada elétrica

1. Ligue o cabo do transformador à entrada de alimentação (DC 9V ⇔ -A-2) da unidade do bebé. 2. Ligue o transformador de AC (A-3) a uma tomada de parede. → A unidade do bebé fica pronta a funcionar com ligação à tomada elétrica.

Funcionamento com pilhas

1. Com uma moeda, retire a tampa do compartimento das pilhas (A-9) da unidade do bebé.

2. Introduza duas pilhas 1,5V AA, tendo em atenção as indicações + e - no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips). 3. Com uma moeda, feche a tampa do compartimento das pilhas (A-9).

→ A unidade do bebé fica pronta a funcionar com pilhas.

Unidade dos pais

A unidade dos pais pode funcionar ligada à tomada elétrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.

Funcionamento com ligação à tomada elétrica

1. Ligue o cabo do transformador à entrada de alimentação (DC 9V ◇ -⊙ -⊕ -B-5) da unidade dos pais. 2. Ligue o transformador de AC (B-3) a uma tomada de parede. → A unidade dos pais fica pronta a funcionar com ligação à tomada elétrica.

Retire a tampa do compartimento da bateria (B-10) da unidade dos pais, fazendo deslizar a tampa para baixo.

Introduza duas pilhas 1,5V AA, tendo em atenção as indicações + e - no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips).

Faça deslizar a tampa do compartimento da bateria (B-10) novamente para o respectivo lugar até ouvir um estalido.

A unidade dos pais fica pronta a funcionar com pilhas.

Posicione as unidades na mesma divisão para testar a ligação. Certifique-se de que a unidade do bebé fica a, pelo menos, 1 metro / 3 pés de distância da unidade dos pais.

Prima o botão ON/OFF (A-1) para ligar a unidade do bebé. A luz POWER (A-6) acende-se a verde.

Ligue a unidade dos pais através do botão ON/OFF (B-8) e regule o volume para o nível pretendido através do controlo de VOLUME (B-8).

A luz POWER (B-9) acende-se a verde.

Quando a ligação entre as unidades tiver sido estabelecida, a luz LINK (B-2) da unidade dos pais acende-se a verde.

Posicione a unidade dos pais no local pretendido dentro do raio de alcance de funcionamento da unidade do bebé, mas a, pelo menos, 1 metro/3 pés de distância da unidade do bebé. Para mais informações sobre o raio de alcance de funcionamento, consulte 'Características técnicas'.

Pode começar a fazer uma monitorização permanente do seu bebé.

Outras funções

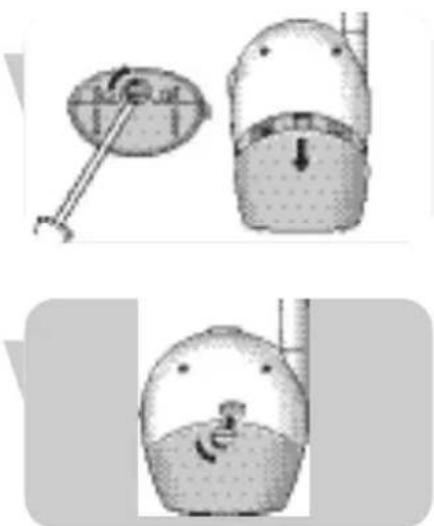

Evitar interferências (seleção de canais)

Certifique-se sempre de que os interruptores de seleção de CHANNEL (canal) (A-8, B-7) localizados no interior dos compartimentos das baterias (A-9, B-10) de ambas as unidades estão colocados na mesma posição! Com os interruptores de seleção de CHANNEL (canais) (A-8, B-7) é possível selecionar dezasseis posições de canal diferente. Se ouvir alguma interferência de outros monitores de bebés, dispositivos de rádio, etc., selecione um canal diferente.

Abra as tampas dos compartimentos das baterias (A-9, B-10) de ambas as unidades.

• Unidade dos pais: faça deslizar a tampa para baixo.
• Unidade do bebé: utilize uma moeda.

2 Se estiver a utilizar as unidades com alimentação a pilhas, retire as pilhas de ambas as unidades.

3 Utilize uma chave de fendas pequena para rodar o círculo interno dos interruptores de seleção de canais (A-8, B-7) para a posição pretendida. Certifique-se de que ambas as unidades estão definidas para o mesmo canal.

Se não ouvir nenhuma interferência antes de ter testado a ligação, feche as tampas dos compartimentos das baterias (A-9, B-10). Se ouvir alguma interferência, tente mudar para outro canal.

4 Volte a inserir as pilhas e feche os compartimentos das pilhas.

Regular a sensibilidade do microfone

Com o controlo da sensibilidade do microfone (A-7) da unidade do bebé, pode regular o som proveniente da unidade do bebé para o nível pretendido: baixo, médio ou elevado. Quando estiver definida para o nível máximo, a unidade do bebé monitoriza todos os sons. Se não for captado nenhum som, o monitor para bebés não funcionará, dado que a transmissão contínua é proibida por lei. Só é possível alterar a sensibilidade do microfone se a ligação entre a unidade do bebé e a unidade dos pais estiver estabelecida (quando a luz LINK (B-2) estiver continuamente acesa a verde na unidade dos pais).

• Utilize o interruptor da sensibilidade do microfone (A-7) para regular a sensibilidade do microfone da unidade do bebé para o nível pretendido.

É possível utilizar a propriedade voz como referência para o som.

A luz POWER (A-6) da unidade do bebé acende-se a amarelo quando é captado um som.

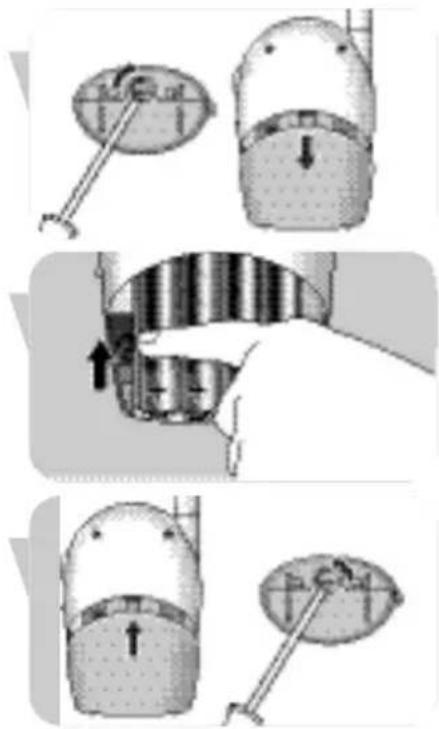

Ligar e desligar o alarme LINK

É possível ligar o alarme LINK na unidade dos pais. O alarme LINK soará quando a ligação entre as unidades tiver sido perdida.

Abra a tampa do compartimento da bateria (B-10) da unidade dos pais, fazendo deslizar a tampa para baixo.

Coloque o interruptor (B-6) localizado no interior do compartimento (B-10) para a posição ON.

Faça deslizar a tampa do compartimento da bateria (B-10) novamente para o respectivo lugar até ouvir um estalido.

• Para desligar o alarme, coloque o interruptor (B-6) na posição OFF.

Problema, Causa possível, Solução

Luz POWER (A-6, B-9) não se acende. A unidade não está ligada. Prima o botão On/Off (A-1) ou coloque o interruptor On/Off (B-8) em ON.

O transformador AC (A-3, B-3) não está ligado à entrada de alimentação DC 9V (A-2, B-5). Ligue o transformador AC (A-3, B-3) à entrada de alimentação DC 9V (A-2, B-5).

O transformador AC (A-3, B-3) não está ligado a uma tomada de parede. Ligue o transformador AC (A-3, B-3) a uma tomada de parede.

O transformador AC (A-3, B-3) Ligue o transformador AC (A-3, não está ligado à entrada B-3) a uma tomada de parede de alimentação elétrica.

Luz POWER (A-6, B-9) está a piscar. Pilhas fracas. Substitua as pilhas.

Luz POWER (A-6, B-9) Pilhas fracas. Substitua as pilhas. está a piscar.

Ruido captado alto. As unidades está demasiado proxies. Volume demasiado alto.	Afaste a unidade dos pais da unidade do bebé (pelo menos 1 metro/3 pés). Rode os controlos VOLUME (B-8) para cima.
Não há som na unidade dos pais. Volume na posicao off ou demasiado baixo. Unidades fora do raio de alcance.	Rode o controlo VOLUME (B-8) da unidade dos pais para baixo. Desloque a unidade dos pais para mais perto da unidade do bebé.
Não há ligação entre as unidades. A unidade dos pais está fora do raio de alcance do sinal transmitido. As unidades está definidas para differentes posições.	Desloque a unidade dos pais para mais perto da unidade do bebé. Coloque os interruptores de seleção canais (A-8, B-7) na mesma posicao nas das unidades.

Interferência ou má recepção. Telemóveis ou telefones sem fios demasiado perto do monitor para bebés. Afaste os telefones do monitor para bebés.

Interferência de outros monitores para bebés na vizinhança. Mude ambas as unidades para outro canal através do interruptor de selecção de canais (A-8, B-7).

Interferência de outros monitores para bebés na vizinhança. Mude ambas as unidades para outro canal através do interruptor de seleção de canais (A-8, B-7).

Pilhas fracas. Substitua as pilhas.

O sinal transmitido está fora do raio de alcance. Desloque a unidade dos pais para mais perto da unidade do bebé; por exemplo, há demasiadas paredes e/ou tectos entre a unidade do bebé e a unidade dos pais.

A unidade dos pais está demasiado perto de uma janela. Desloque a unidade dos pais para longe da janela e apanha sinais interferentes de outros aparelhos.

Canais de interruptor (A-8, B-7). Verifique que as duas unidades estão definidas na mesma posição.

Luz LINK (B-2) pisca a vermelho / o alarme LINK (B-6) soa.

As unidades estão fora do raio de alcance.

Desloque as unidades para mais perto uma das outras.

Interferência de outras fontes de FM.

A unidade dos pais reage demasiado lentamente/tarde ao choro do bebé. A unidade dos pais reage demasiado depressa a outros sons ambiente. A ligação é perdida periodicamente, há erupções de som, etc.

Resposta

Defina a sensibilidade do microfone da unidade do bebé para um nível mais alto e/ou desloque a unidade do bebé para mais perto do bebé.

Defina a sensibilidade do microfone da unidade do bebé para um nível inferior e/ou desloque a unidade do bebé para mais perto do bebé.

Provavelmente, está a aproximar-se dos limites exteriores do raio de alcance prático. Procure uma localização diferente ou reduza ligeiramente a distância. De notar que demora aproximadamente 30 segundos para que cada ligação seja estabelecida.

Alimentação elétrica

• Transformador de AC de 230V AC, 50 Hz (dos incluídos). Tensão de saída 9V DC, 200mAh.
• Até 200 metros / 750 pés ao ar livre. Dependendo da área circundante e de outros factores de distúrbio, este raio de alcance pode ser limitado.

Materiais secos Espessura do material Perda de raio de alcance

Madeira, estuque, cartão de gesso, vidro (sem metal ou fios, sem chumbo) < 30 cm / 12" 0 - 10%

Tijolo, contraplacado < 30 cm / 12" 5 - 35%

Betão reforçado < 30 cm / 12" 30 - 100%

Grelhas, barras de metal < 1 cm / 0,4" 90 - 100%

Folhas de alumínio, metal < 1 cm / 0,4" 100%

No caso de materiais molhados e húmidos, a redução pode atingir os 100%

Frequências de transmissão

10°C - 40°C

Informações relativas ao meio ambiente

Eliminação do seu antigo produto

O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este símbolo, com um caixote do lixo traçado, está afixado a um produto, significa que o produto é abrangido pela Diretiva Europeia 2002/96/EC

Informe-se acerca do sistema de recolha seletiva local para produtos elétricos e eletrónicos.

Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum. A correta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.

Manutenção

• Limpe o monitor para bebés com um pano húmido.
• Elimine as pilhas usadas de forma ambientalmente responsável.
• Não misture pilhas novas com usadas nem misture pilhas de tipos diferentes.
• Retire as pilhas se o monitor para bebés não for utilizado durante períodos de tempo prolongados.
• Se as pilhas forem deixadas dentro da unidade com esta ligada à tomada, verifique a existência de fugas.

Precisa de ajuda?

Ajuda on-line: www.philips.com

Para ajuda interactiva, transferências e perguntas mais frequentes

Linha de contacto:

Se tiver quaisquer perguntas acerca do SCD463, por favor contacte a nossa linha de apoio para obter ajuda! Encontrará o número no folheto de Garantia, separado.

Antes de telefonar, por favor, leia este manual com atenção.

Conseguirá resolver a maior parte das dificuldades.

Ser-lhe-á pedido:

• Uma descrição do problema e quando ocorre.
• O número do tipo indicado na etiqueta do aparelho. A data de compra.

A. Unidade do bebê

A-1 Botão On/Off A-2 Entrada DC 9 V A-3 Transformador AC A-4 Controle de volume A-5 Microfone A-6 LED POWER A-7 Sensibilidade do microfone A-8 Seleção de canal A-9 Compartimento de pilhas

B. Unidade dos pais

B-1 Alto-falante B-2 Indicador de nível B-3 Transformador AC B-4 Controle de volume B-5 Entrada DC 9 V B-6 Indicador de nível B-7 Seleção de canal B-8 Botão ON/OFF / controle de volume B-9 LED POWER B-10 Compartimento de pilhas
