MANUALE UTENTE SCX463 PHILIPS

A-2 Jack alimentatore CC 9V

A-3 Alimentatore CA
A-4 Spinotto alimentazione
A-5 Microfono
A-6 Spia di alimentazione POWER
A-7 Selettore sensibilità microfono
A-8 Selettore canale
A-9 Coperchio vano batteria

B. Unità Genitore

B-1 Altoparlante
B-2 Spia connessione (LINK)
B-3 Alimentatore CA
B-4 Spinotto alimentazione
B-5 Jack alimentatore CC 9V
B-6 Selettore allarme connessione (LINK)
B-7 Selettore canale
B-8 Interruuttore ON/OFF / Controllo VOLUME
B-9 Spia alimentazione (POWER)
B-10 Coperchio vano battery

C. Cosa serve

• Moneta (per après il vano batterie dell'unità Baby)
• Cacciavite a lama piatta, piccolo (per impostare i selettori di canale)
• 4 batterie da I,5 V AA per l'unità Baby (come opzione, raccomandiamo l'uso di batterie alcaline Philips)
• 4 batterie da I,5 V AA per l'unità Genitore (come opzione, raccomandiamo l'uso di batterie alcaline Philips)

Sommario

IT

3 Illustrazioni

64 Legenda delle funzioni

64 Unità Baby
64 Unità Genitore
64 Cosa serve

65 Sommario

66 Benvenuti

66 Informazioni sulla sicurezza

67 Prepare all'uso il baby monitor

67 Unità Baby
67 Unità Genitore

68 Utilizzare il baby monitor

69 Altre funzioni

69 Evitare le interferenze
70 Regolare la sensibilità del microfono
71 Accendere e spegnere l'allarme connessione (LINK)

72 Risoluzione di problemi

74 Domande frequenti

74 Specifiche tecniche

75 Importanti informazioni

75 Informazioni sull'ambiente
75 Manutenzione

75 Problemi?

Philips è da sempre impegnata nella produzione di prodotti affidabili e sicuri, pensati per la tranquilità dei genitori.

Con quello baby monitor potrete sentire sempre il vostro bimbo, dentro e fuori la vostra casa. La possibilità di selezionare tra sedici canali differenti riduce al minimo il rischio di interferenze.

Philips Baby Care, proteggiamolo insieme

Informazioni sulla sicurezza

Leggete attendamente quello manuale utente prima di utilizzare il baby monitor, e conservato per consultarlo in futuro. Baby monitor va considerato come un ausilio. Non è adatto a sostituire la supervisione degli uomini e non va utilizzato per tali scopi.

• Assicuratevi che l'unità Baby ed il cavo dell'alimentatore siano sempre fuori della portata del bambino (almeno ad un metro di distance).
• Non collocate mai l'unità Baby nel fatto o nel box del bambino.
• Non coprite il baby monitor (con asciugamani, coperte, ecc.).
• Nonutilizzate mai il baby monitor in luoghi umidi o in prossimità di acqua.
• Prima di collegare l'apparecchio all'alimentazione CA, verificate che la tensione individata sulla targhetta identificativa dell'alimentatore (A-3, B-3) corrisponda alla tensione di rete locale.
• Non esponete il baby monitor al freddo o caldo estremo o fonti di luce diretta (p.e. raggi solari).
• Per prevenir il rischio di folgorazione, non aprite l'unità baby né l'unità Genitore per accedere ai componenti interni (ad eccezione del coperchio del vano batteria).
• Le antenné di entrambé le unità sono fisse; non tentate di allungarle.

Unità Baby

L'unità Baby-poè essere alimentata a batterie o collegata ad una presa di corrente. In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserte.

Alimentazione di rete

I Collegate il cavo dell'alimentatore al jack di alimentazione (CC 9V -A-2) dell'unità baby.
2 Collegate l'alimentatore CA (A-3) ad una presa a muro.
L'unità Baby è ora pronta per l'uso, alimentata alla rete elettrica.

Alimentazione a batterie

I Aprite il coperchio del vano batterie (A-9) dell'unità baby, utilizzato una moneta.
2 Inserite quattro batterie AA da 1,5 V rispetto la polarità come indicato dai significi + e - all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips).
3 Chiudete il coperchio del vano batterie (A-9), utilizzando una moneta.
L'unità Baby è ora pronta per l'uso, alimentata a batterie.

Unità Genitore

L'unità Genitore può essere alimentata a batterie o collegata ad una presa di corrente. In caso di interruzione nell'alimentazione elettrica, l'unità usa automaticamente le batterie, se inserte.

Alimentazione di rete

I Collegate il cavo dell'alimentatore al jack di alimentazione (CC 9V -B-5) dell'unità Genitore.
2 Collegate l'alimentatore CA (B-3) ad una presa a muro.
L'unità Genitore è ora pronta per l'uso, alimentata alla rete elettrica.

IT

Prepare all'uso il baby monitor

Alimentazione a batterie

I Togliete il coperchio del vano batterie (B-10) dell'unità Genitore, facendolo scorrere verso il basso.

2 Inserite quattro batterie AA da 1,5 V rispettomando la polarità come indicato dai significi + e - all'interno del vano (le batterie non sono comprese, raccomandiamo le batterie alcaline Philips)

3 Rimettete al suoippo il coperchio del vano batterie (B-10) finché non scatta in posizione.

L'unità Genitore è ora pronta per l'uso, alimentata a batterie.

Utilizzare il baby monitor

I Collocate entrambé le unità nella stessa stanza per verificare la connessione.Assicuratevi che l'unità Baby sia almeno ad I metro di distanza dall'unità Genitore.

2 Premete il pulsante ON/OFF (A-1) per accendere l'unità baby.

La spia di alimentazione POWER (A-6) si illumina in verde.

3 Accendete l'unità Genitore utilizzando l'interruttore ON/OFF (B-8) e regolate il volume al livello che preferite utilizzato il controlo di VOLUME (B-8).

La spia di alimentazione POWER (B-9) si illumina in verde.

Non appena viene stabilita la connessione tra le unità, la spia di connessione LINK (B-2) sull'unità Genitore si illumina in verde.

Utilizzare il baby monitor

IT

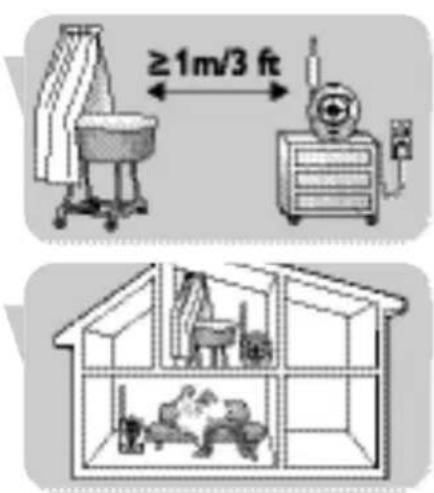

4 Collocate l'unità baby ad almeno I metro di distanza dal bambino.

5 Collocate l'unità Genitore nel luogo desiderato entro il raggio operativo dell'unità Baby, ma ad almeno I metro di distanza dall'unità Baby. Per maggiori informazioni sul raggio operativo consultate le 'Specifiche tecniche'.

Ora potete vigilare sul vostro bimbo!

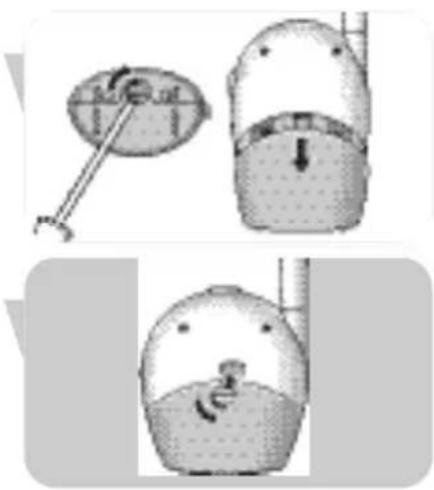

Altre funzioni

Evitare le interferenze (sezione canale) Accertatevi sempre che i selettori di canale CHANNEL (A-8, B-7) all'interno del vano batteria (A-9, B-10) di entrambe le unità siano impostati sulla stessa posizione! Con i selettori di canale (A-8, B-7) potete impostare le unità per l'uso di sedici canali differenti. Se notate interferenze generate da altri baby monitor, appearecchi radio, ecc. selezionate un altro canale.

I Aprite i coperchi dei vani batteria (A-9, B-10) di entrambe le unità.

• Unità Genitore: fate scorrere il coperchio verso il basso.

• Unità Baby: utilizzate una moneta.

2 Se state utilizzato le unità con alimentazione a batterie, estraete le batterie da entrambé le unità.

IT

Altre funzioni

3 Utilizzate un cacciavite piccolo a la ma piatta per ruotare la ghiera interna dei selettori di canale (A-8, B-7) nella posizione desiderata. Assicuratevi che entrambé le unità siano imposte sullo stesso canale.

Se la verifica della connessione non evidenza la presenza di interferenze, chiudete i coperchi dei vani batteria (A-9, B-10). Se notate interferenze, provate aambiare canale.

4 Rimettete al loro posto batterie e chiudete i vani.

Regolare la sensibilità del microfono

Con il controllo di sensibilità del microfono (A-7) dell'unità Baby, potete regolare il livello del sonoro proveniente dall'unità baby: basso, medio o alto. Quando è impostato al livello massimo, l'unità baby cattura tutti i suoni. Se l'unità non cattura alcun suono, significa che non è in grado di funzionare in modalità di trasmissione continua, perché vietata delle leggi locali. E' possibile cambiare la sensibilità del microfono esclusivamente se è stabilita la connessione tra l'unità Baby e l'unità Genitore ( quando la spia di connessione LINK (B-2) dell'unità Genitore è verde fissa).

• Utilizzate il selettore di sensibilità microfono (A-7) per regolare questa funzione al livello desiderato.

Poteteancheusarelavostra stessavocecome riferimento sonoro.

La spia di alimentazione POWER (A-6) sull'unità baby si illumina in giallo agli volta che viene rilevato un suono.

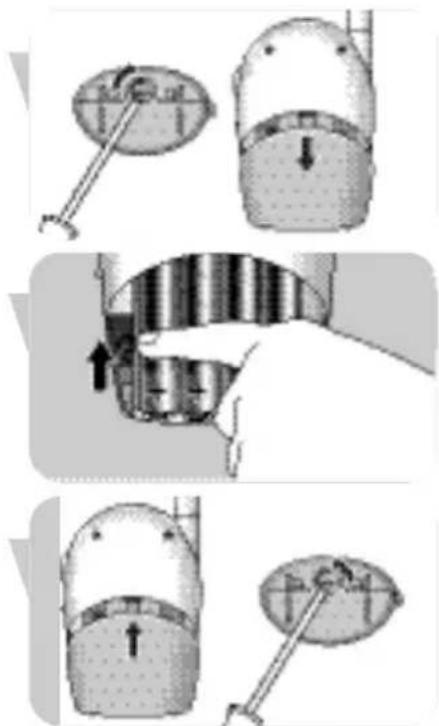

Accendere e spegnere l'allarme connessione (LINK)

E' possibile accendere l'allarme connessione (LINK) sull'unita Genitore. Questo allarme emettera un averporto acustico quando il collegamento tra le unità viene interrotto.

I Aprite il vano batterie dell'unità Genitore (B-10) facendo scorrere il coperchio verso il basso.
2 Impostate il selettore (B-6) all'interno del vano (B-10) in posizione di ON (
3 Rimettete al suoippo il coperchio del vano batterie (B-10) finché non scatta in posizione.
Per disattivare l'allarme, spostate il selettore (B-6) in posizione OFF (

Problema Possibile causa Soluzione

La spia di alimentazione L'unità è spenta. Premete il pulsante On/Off (A-1) POWER (A-6, B-9) o impostate l'interruttore On/Off non si accende. (B-8) su ON.

L'alimentatore CA (A-3, B-3) Collegate l'alimentatore CA non è collegato al jack (A-3, B-3) al jack alimentazione alimentazione DC 9V DC 9V (A-2, B-5). (A-2, B-5).

L'alimentatore CA (A-3, B-3) non Collegate l'alimentatore CA (A-3, è collegato all'alimentazione. B-3) ad una presa a muro.

Batteria scarica. Sostituite le batterie.

La spia di alimentazione Batteria scarica.
POWER (A-6, B-9)
lampeggia.

Sostituite le batterie.

Leunitaemettonofischio.

Leunita sono troppo vicineta tra loro.

Allontanate l'unità Genitore un da quella Baby (almeno I metro di distanza).

Il volume è troppo elevato.

Ruotate il controllo di VOLUME (B-8) versus l'alto.

Nessun suonodall'unita Genitore.

Volume spento o troppo basso.

Ruotate il controllo di VOLUME (B-8) sull'unità Genitore verso il basso.

Unità fuori campo.

Avvicinate l'unità Genitore a quella Baby.

Nessuno collegamento tra le unità.

L'unità Genitore si trova fuori copertura del segnale trasmesso.

Avvicinate l'unità Genitore a quella Baby.

Leunita sono impostate su canali differenti.

Impostate i selettori di canale (A-8, B-7) sulla stessa posizione su entrambe le unità.

Problema Possibile causa Soluzione

Interferenze o ricezione Telefoni cordless o cellulari Allontanate i Telefoni dal baby scarsa. troppo vicini al baby monitor. monitor.

Interferenza proveniente da altri Spostate entrambe le unità su un baby monitor nel vicinato. altro canale,tramite i selettori di (A-8,B-7).

Livello alimentazione basso. Sostituite le batterie.

Il segnale trasmesso è fuori Avvicinate l'unità Genitore campo; ci sono probabilitmente a quella Baby. troppi murie/o soffitti tra l'unità BabyeQLlella Genitore.

L'unità Genitore è troppo vicina Allontanate l'unità Genitore ad una finestra e riceve segnali dalle finestre. d'interferenza da altri appearecchi.

Interferenze da un'altro baby monitor.

I due sistemi utilizzano la stessa frequenza.

Cambiate canale (A-8, B-7). Assicuratevi che entramble le unità siano impostate sulla stessa posizione.

La spia di connessione LINK (B-2) lampeggia in grosso/ viene emesso un beep di allarme connessione (B-6).

Le unità si trovano fuori campo. Avvicinate le unità tra loro.

Interferenze da un altro baby monitor.

Cambiate canale (A-8, B-7).

Interferenze da un'altra sorgente FM.

Eliminate la sorgente FM.

Domanda	Risposte
L'unità Genitore reagisce ai rumori nella stanza del bambino troppo lentamente / in ritardo.	Regolate la sensibilità del microfono sull'unità baby ad un livello più alto e / o avvicinate l'unità baby al vostro bambino (mantenendo in anni caso una distanza minima di 1 metro).
L'unità Genitore reagisce ad altri suoni ambientali troppo velocimente.	Regolate la sensibilità del microfono sull'unità baby ad un livello più basso e / o avvicinate l'unità baby al vostro bambino (mantenendo in anni caso una distanza minima di 1 metro).
Si verificano occasionali perdite di connessione, interruzioni audio ecc.	L'unità genitore si trovabialmente in prossimità del limite massimo di copertura consentito. Cambiateleippo o cercate di ridurre leggermente la distanza. Tenete presente che per ristabilire una nuova connessione occorrono circa 30 secondi.

Specifiche tecniche

Alimentazione	- Alimentatore CA da 230V CA, 50 Hz (due, forniti).Tensione in uscita 9V CC, 200mAh.
Distanza operativa	- Fino ad un max di 200 metri in Campo aperto.A seconda dell'ambiente circostante e di altri fattori di disturbo la copertura può subire delle limitazioni.
	Materiali asciutti Spessore Perdita di materiale copertura
	Legno, gesso, cartongesso, < 30cm / 12" 0-10%vetro (senza metallo, fili metallici o piombo)
	Mattoni, legno compensato < 30cm / 12" 5-35%
	Cemento armato < 30cm / 12" 30-100%
	Griglie e sbarre metalliche < 1cm / 0,4" 90-100%
	Lastre di metallo, alluminio < 1cm / 0,4" 100%
	La riduzione di Campo più raggiungere il 100% in caso di materiali bagnati od umidi.
Temperatura operativa	10 °C - 40 °C
Frequenze di trasmissione	40,665 MHz, 40,680 MHz, 40,695 MHz

Informazioni sull'ambiente

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Se su un prodotto si trovava il symbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE

Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto.

Attenersi alle normative locali per lo smaltimento dei rifiuti e nongettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

Manutenzione

• Pulite il baby monitor con un panno umido.
• Smaltite le batterie ESAuste rissettando le(norme ambientali.
  Nonutilizzatebatterievecchioenuovecomtemporaneamente,odipi differente.
• Estraete le batterie se pianificate di non utilizzato il baby monitor per un prolongato periodo di tempo.
• Se lasciate le batterie nell'unità perché è alimentata alla rete elettrica, controllate che non ci siano fuoriuscite di liquido agli sei mesi.

Bisogno di aiuto?

Aiuto online: www.philips.com

Per aiuti interattivi, download e commande frequenti

Linea di contatto:

In caso di domande su SCD463, si prega di contattare la nostra linea verde per l'assistenza! è possible trovare il numero nell'opuscolo di garanzia separato.

Prima di chiamare, si prega di leggere attendamente il presente manuale.

Sarà possibile risolvere la maggior parte degli inconvenienti.

Vi verrà chiesto:

Di descrivere il problema e quando si verifica.
- Il numero di modello sull'etichetta del myistro prodotto.
- La data di acquisto.
