SCX463 - Babymonitorer PHILIPS - Gratis bruksanvisning och manual

Produkttyp	Ljudmonitor för baby
Varumärke	Philips
Modell	SCX463
Strömförsörjning babyenhet	Nätanslutning 230 V~50 Hz via adapter 9 V DC eller 4 AA-batterier 1,5 V
Strömförsörjning föräldraenhet	Nätanslutning 230 V~50 Hz via adapter 9 V DC eller 4 AA-batterier 1,5 V
Maximal utomhusräckvidd	Upp till 200 meter
Antal kanaler	16 valbara kanaler
Sändningsfrekvenser	40,665 MHz / 40,680 MHz / 40,695 MHz
Mikrofonkänslighet	3 justerbara nivåer (låg, medel, hög)
Anslutningslarm	Ja, aktiverbar/avaktiverbar på föräldraenheten
Indikatorlampor	Ström (grön), anslutning (grön/röd), ljuddetektering (gul)
Driftstemperatur	10 °C till 40 °C
Rengöring	Med en fuktig trasa
Rekommenderad batterityp	AA 1,5 V alkaliska batterier (ingår ej)
Medföljande tillbehör	2 nätadaptrar, snabbstartguide
Viktiga säkerhetsanvisningar	Minst 1 meters avstånd från barnet, täck inte över, exponera inte för vatten
Användning utan batterier	Ja, via nätadapter
Garanti	Se separat garantihäfte

Vanliga frågor - SCX463 PHILIPS

Varför lyser inte strömindikatorn på föräldraenheten?

Kontrollera att enheten är påslagen med på/av-knappen (B-8). Om den drivs med batterier kan dessa vara svaga. Anslut nätadaptern eller byt ut batterierna.

Vad gör jag vid störningar eller dålig mottagning?

Håll mobiltelefoner borta från babyenheten. Byt kanal med väljaren (A-8, B-7) på båda enheterna. Se till att de är på samma kanal. Flytta föräldraenheten närmare babyenheten om det behövs.

Hur ställer jag in mikrofonkänsligheten på babyenheten?

Använd strömbrytaren (A-7) för att välja mellan låg, medel eller hög. Justering är endast möjlig när anslutningen är etablerad (LINK-indikatorn lyser fast grönt). Använd din röst för att testa.

Hur byter jag kanal för att undvika störningar?

Öppna batterifacket på båda enheterna. Använd en liten platt skruvmejsel för att vrida väljaren (A-8, B-7) till samma kanalnummer (1 till 16). Sätt tillbaka batterierna och stäng.

Vilken är den maximala räckvidden för monitorn?

Räckvidden kan vara upp till 200 meter utomhus. Den minskas av väggar, tak och andra hinder. Se tabellen över räckviddsförluster i bruksanvisningen.

Föräldraenheten fångar inget ljud, vad gör jag?

Kontrollera att volymen inte är för låg (vrid på knappen B-8). Se till att enheterna är inom räckvidd och på samma kanal. Om LINK-indikatorn blinkar rött, flytta enheterna närmare varandra.

Hur aktiverar jag anslutningslarmet?

Öppna batterifacket på föräldraenheten (B-10) och ställ strömbrytaren (B-6) på ON. Larmet ljuder vid förlorad anslutning. För att avaktivera, ställ den på OFF.

Kan jag använda monitorn endast med batterier?

Ja, båda enheterna kan drivas med 4 AA 1,5 V-batterier var (ingår ej). Vi rekommenderar Philips alkaliska batterier. Nätadaptern kan användas som reservkälla.

Hur rengör jag babymonitorn?

Använd en fuktig trasa för att rengöra ytorna. Sänk aldrig ner apparaten i vatten och undvik slipande rengöringsmedel.

Vad gör jag om förbindelsen bryts ofta?

Du närmar dig troligen räckviddsgränsen. Flytta föräldraenheten närmare babyenheten. Vänta cirka 30 sekunder för att förbindelsen ska återupprättas. Undvik metalliska hinder.

BRUKSANVISNING SCX463 PHILIPS

C. Övrigt du behöver

• Mynt (för att öppna batterifacket på babyenheten) Liten spårskruvmejsel (för att ställa in kanalväljarna)
• 4 × 1,5 V AA-batterier för babyenheten (tillval, vi rekommenderar Philips Alkaline-batterier)
• 4 × 1,5 V AA-batterier för föräldraenheten (tillval, vi rekommenderar Philips Alkaline-batterier)

3 Illustrationer

100 Funktioner

100 Babyenhet 100 Föräldraenhet 100 Övrigt du behöver

101 Innehåll

102 Välkommen

102 Säkerhetsinformation

103 Installera babyvakten

105 Övriga funktioner

105 Undvik störningar 106 Justera mikrofonkänsligheten 107 Slå på/av länkarmet

108 Felsökning

110 Vanliga frågor

I10 Tekniska data

III Viktig information

III Miljöinformation III Underhåll

III Behöver du hjälp?

Philips engagerar sig starkt för att ta fram vårdande, tillförlitliga produkter som föräldrar verkligen behöver. Den här babyvakten gör att du kan höra barnet var du än befinner dig i och omkring huset. Med 16 olika kanaler att välja på, är störningar ett minimalt problem.

Läs igenom den här bruksanvisningen noga innan du använder babyvakten. Spara bruksanvisningen för framtida behov. Babyvakten är avsedd som ett hjälpmedel. Den kan inte ersätta lämplig, ansvarstagande vuxenuppsikt och ska inte användas i detta syfte.

• Se till att babyenheten och adapterkabeln alltid är utom räckhåll för barnet (på minst 1 meters avstånd).
• Placera aldrig babyenheten inuti barnsängen eller lekhagen.
• Täck aldrig över babyvakten (med handduk, filt eller liknande).
• Använd inte babyvakten i fuktiga utrymmen eller i närheten av vatten.
• Kontrollera att spänningen som anges på adaptrarnas typskyltar (A-3, B-3) överensstämmer med den lokala nätspänningen innan du ansluter dem till elnätet.
• Utsätt inte babyvakten för stark kyla eller värme eller starkt ljus (till exempel direkt solljus).
• För att undvika elstötar ska du inte öppna höljena till babyenhet eller föräldraenhet (utom batterifacken).
• Antennerna på båda enheterna är fasta - försök inte dra ut dem.

Babyenhet

Babyenheten kan drivas med batteri eller anslutas till elnätet. När batterier är isatta fungerar de som automatisk reservströmförsörjning i händelse av strömavbrott.

Nätansluten drift

1. Anslut växelströmsadapterns sladd till strömförsörjningsanslutningen (DC 9 V - -A-2) på babyenheten. 2. Anslut växelströmsadaptern (A-3) till ett vägguttag. → Därmed är babyenheten klar att använda nätansluten.

Batteridrift

Ta bort batterifackslocket (A-9) på babyenheten med hjälp av ett mynt.

2. Sätt i fyra 1,5 V AA-batterier. Placera dem på rätt håll (markeringarna + och - i batterifacket. Batterier medföljer ej, vi rekommenderar Philips Alkaline-batterier).

3. Sätt tillbaka batterifackslocket (A-9) med hjälp av ett mynt.

→ Därmed är babyenheten klar att använda batteridriven.

Föräldraenhet

Föräldraenheten kan drivas med batteri eller anslutas till elnätet. När batterier är isatta fungerar de som automatisk reservströmförsörjning i händelse av strömavbrott.

Nätansluten drift

1. Anslut växelströmsadapterns sladd till strömförsörjningsanslutningen (DC 9 V - -B-5) på föräldraenheten.

2. Anslut växelströmsadaptern (B-3) till ett vägguttag.

→ Därmed är föräldraenheten klar att använda nätansluten.

Installera babyvakten

Batteridrift

Öppna föräldraenhetens batterifack (B-10) genom att skjuta luckan nedåt.

2 Sätt i fyra 1,5 V AA-batterier. Placera dem på rätt håll (markeringarna + och - i batterifacket). Batterier medföljer ej, vi rekommenderar Philips Alkaline-batterier.

3 Skjut tillbaka batterifackslocket (B-10) tills det klickar på plats.

Därmed är föräldraenheten klar att använda batteridriven.

Använda babyvakten

1 Placera båda enheterna i samma rum, för att prova kommunikationen. Babyenheten måste befinna sig minst 1 meter från föräldraenheten.

2 Tryck på på/av-knappen (A-1) för att slå på babyenheten. Strömindikatorn (A-6) lyser grön.

3 Slå på föräldraenheten med dess på/av-knapp (B-8) och justera volymen till önskad nivå med hjälp av volymkontrollen (B-8).

Strömindikatorn (B-9) lyser grön.

När förbindelse upprättats mellan enheterna tänds den gröna länkindikatorn (B-2) på föräldraenheten.

4 Placera babyenheten minst 1 meter från barnet.

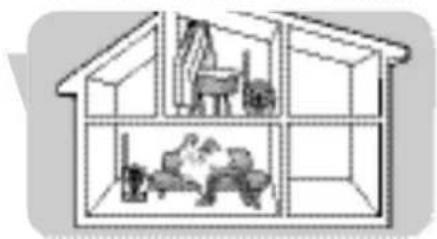

5 Placera föräldraenheten på önskad plats inom babyenhetens räckvidd, dock minst 1 meter från babyenheten. Mer information om räckvidd finns under Tekniska data.

Därmed kan du övervaka barnet.

Övriga funktioner

Undvika störningar (kanalval)

Kontrollera alltid att kanalväljarna (A-8, B-7) i batterifacken (A-9, B-10) på båda enheterna står i samma läge. Med kanalväljarna (A-8, B-7) kan du välja mellan 16 olika kanaler. Om störningar förekommer från andra babyvakter, radiofrekventa apparater etc., väljer du en annan kanal.

Öppna batterifacken (A-9, B-10) på båda enheterna.

• Föräldraenhet: skjut ned locket.
• Babyenhet: använd ett mynt.

2 Om du kör enheterna på batteri, tar du ut batterierna ur båda enheterna.

3 Använd en liten spårskruvmejsel för att vrida den inre ringen på kanalväljarna (A-8, B-7) till önskat läge. Kontrollera att båda enheterna är inställda på samma kanal.

Om förbindelsen mellan enheterna är fri från störningar, stänger du batterifackslocken (A-9, B-10). Om störningar fortfarande förekommer, växlar du till en annan kanal. 4 Sätt tillbaka batterier och stäng batterifacket.

Justera mikrofonkänsligheten

Använd mikrofonkänslighetsväljaren (A-7) på babyenheten för att ställa in ljudvolymen från babyenheten till önskad nivå (låg, medel eller hög). På högsta nivån övervakar babyenheten alla ljud. Om inget ljud detekteras, övervakar inte babyvakten, eftersom kontinuerlig sändning är förbjuden enligt lag. Mikrofonkänsligheten kan bara ändras när förbindelse är upprättad mellan babyenheten och föräldraenheten (när länkindikatorn (B-2) på föräldraenheten lyser med fast grönt sken).

• Ställ in babyenhetens mikrofonkänslighet till önskad nivå med mikrofonkänslighetsväljaren (A-7).

Strömindikatorn (A-6) på babyenheten lyser gul när enheten registrerar ljud.

Slå på/av länklarmet

Du kan slå på länklarmet på föräldraenheten. Länklarmet ljuder om förbindelsen mellan enheterna bryts.

Öppna föräldraenhetens batterifack (B-10) genom att skjuta ned locket. 2 Sätt väljaren (B-6) i facket (B-10) i påslaget läge ( 3 Skjut tillbaka batterifackslocket (B-10) tills det klickar på plats. - För att stänga av larmet sätter du väljaren (B-6) till avstängt läge (

Problem Möjlig orsak Lösning

Strömindikator (A-6, B-9) Enhet inte påslagen. Tryck på på/av-knappen (A-1) eller tänds inte. sätt på/av-knappen (B-8) till

påslaget läge.

Nätadapter (A-3, B-3) Anslut nätadapter inte ansluten till

DC9VG-

(A-3,B-3) till DC 9 V-⊕

strömförsörjningsanslutning

strömförsörjningsanslutning

(A-2, B-5). (A-2, B-5).

Nätadapter (A-3, B-3) ansluten Anslut nätadapter (A-3, B-3) till till strömförsörjning. vägguttag.

Batterier urladdade. Byt ut batterierna.

Strömindikator (A-6, B-9) blinkar.

Batterier urladdade. Byt ut batterierna.

Högfrekvent ljud.

Enheter placerade för nära varandra.

Flytta föräldraenheten bort från babyenheten (minst 1 meter).

Volym är satt för högt.

Vrid på/av-knapp/volymkontroll (B-8) uppåt.

Inget ljud i föräldraenheten.

Volym avstängd eller för låg.

Vrid volymkontrollen (B-8) på föräldraenheten nedåt.

Enheterna utanför räckvidd.

Flytta föräldraenheten närmare babyenheten.

Problem Möjlig orsak Lösning

Störningar eller dålig mottagning. Mobiltelefon eller sladdlös telefon för nära babyvakten. Flytta telefoner bort från babyvakten.

Störning från andra babyvakter i närheten. Växla båda enheterna till en annan kanal med hjälp av kanalväljarna (A-8, B-7).

Batteri svagt. Byt ut batterierna.

Den sända signalen är utanför räckvidd (det kan finnas många väggar och/eller tak mellan babyenheten och föräldraenheten). Flytta föräldraenheten närmare babyenheten.

Föräldraenheten placerad för nära. Flytta föräldraenheten från en plats där den fångar upp fönstret. Störande signaler från andra apparater.

Överhörning från babyvakt.

Båda systemen arbetar med samma frekvens.

Växla kanal (A-8, B-7). Kontrollera att båda enheterna är satta till samma läge.

Länkindikator (B-2) blinkar rött/länk-larm ljuder.

Enheterna utanför räckvidd. Flytta enheterna närmare varandra.

Störning från annan babyvakt.

Växla till en annan kanal (A-8, B-7).

Störning från annan FM-källa.

Avlägsna den andra FM-källan.

Fråga	Svar
Föräldraeheten reagerar für längsamt/sent på barnets ljud.	Sätt babyhenetens mikrofonkänslighem högre och/eller flytta babyheneten närmare barnet (minsta avständ 1 meter).
Föräldraeheten reagerar für fort på omgivningsljud.	Sätt babyhenetens mikrofonkänslighem ägre och/eller flytta babyheneten närmare barnet (minsta avständ 1 meter).
Förbindelsen bryts ibland och ljudet gär inte fram.	Du närmar dig förmodligen gränserna För praktisk räckvidd. Prova en annan plats eller minska avständet nagot. Observera att det tar cirka 30 sekunder varje gäng innan förbindelse upprättas.

Tekniska data

Strömförsörjning	- Nätadapter 230 VAC, 50 Hz (två medfoljer). Utpänning 9 VDC, 200 mAh.
Räckvidd	- Upp till 200 meter utomhus. Räckvdden kan begränsas av omgivning och andra störande faktorer.
	Byggnadsmaterial Material-Räckvids-tjocklek nedsätting
	Trä, gips, puts, glas (utan < 30 cm 0—10 % metall eller tråd, inget bly)
	Tegel, plywood < 30 cm 5—35 %
	Armerad betong < 30 cm 30—100 %
	Metallgaller, stänger < 1 cm 90—100 %
	Metallgaller, aluminiumplät < 1 cm 100 %
	För våta och fuktiga material kan räckvdden minsa med upp till 100 %.
Drifttemperatur	10 °C - 40 °C
Sändningsfrekvenser	40,665 MHz, 40,680 MHz, 40,695 MHz

Miljöinformation

Kassering av din gamla produkt

Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan både återvinnas och återanvändas.

När den har symbolen med en överkryssad papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG

Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter.

Följ de lokala reglerna och släng inte dina gamla produkter i det vanliga hushållsavfallet. Genom att kassera dina gamla produkter på rätt sätt kan du bidra till att minska eventuella negativa effekter på miljö och hälsa.

Underhåll

• Rengör babyvakten med en fuktig trasa.
• Avfallshantera uttjänta batterier på miljövänligt sätt.
• Blanda inte gamla och nya batterier eller olika typer av batterier.
• Ta ur babyvaktens batterier om babyvakten inte ska användas på några dagar eller längre.
• Om batterierna sitter kvar i enheten medan den drivs från elnätet, ska du kontrollera dem med avseende på läckage varje halvår.

Behöver du hjälp?

Online-hjälp: www.philips.com

För interaktiv hjälp, nedladdning och vanliga frågor.

Telefonkontakt:

Om du har några frågor om SCD463 är du välkommen att kontakta vår helpline. Du hittar numret i det separata garantihäftet.

Vi ber dig läsa den här handboken noga innan du ringer.

På det sättet kan du lösa de flesta problemen.

Du uppmanas ange:

• en beskrivning av problemet och när det uppträder - produktens typnummer (finns på typskylten)
• inköpsdatum.

A. Babyenhet

A-1 ON/OFF-knapp

A-2 9V DC-strömförsörjningskontakt

När batterierna är installerade har du en automatisk strömreserv i fall strömmen går.

• en beskrivning av problemet och när det uppträder
• typnumret på etiketten på din produkt, inköpsdatum

A. Barnenhet
