KÄYTTÖOHJE BSGL5319 AQPA BOSCH

r sladden till enheten skadad, så är det bara tillver- karen, service eller behörig elektriker som får byta ut den, allt för att undvika skador. Dra ut sladden helt om du ska dammsuga längre än 30 minuter. Dra i kontakten, inte i sladden, när du tar ur elanslut- ningen till dammsugaren. Dra inte sladden över vassa kanter och se till så att den inte blir fastklämd. Se till så att kontakten inte slår emot personer, kroppsdelar, husdjur eller föremål vid automatiskt sladdindrag. => Styr sladden med kontakten. Slå alltid av och dra ur kontakten före arbeten på dammsugaren. Använd inte dammsugaren om den är trasig. Dra ut kontakten ur uttaget om dammsugaren är trasig. Det är bara auktoriserad serviceverkstad som får göra {EXTERNAL}reparationer och byta reservdelar på dammsugaren, allt för att undvika risker i använd- ningen. Skydda dammsugaren från påverkan av väder, fukt och värme. Använd aldrig brännbara eller alkoholhaltiga ämnen på filtren (dammsugarpåse, motorskydds-, utblåsfil- ter etc). Dammsugaren är inte avsedd för användning på byggarbetsplatser. => Uppsugning av byggmaterial kan skada enheten. Slå av enheten och dra ur kontakten när du inte dammsuger. Gör uttjänta enheter obrukbara direkt, släng dem sedan i återvinningen. !Observera! Går säkringen när du startar dammsugaren, kan det bero på att du har andra elprodukter med hög effekt anslutna samtidigt till samma avsäkring (propp). Ställ in enheten på lägsta effektläget innan du slår på och öka sedan effekt, så går inte säkringen. GA 9000 953 375_BSGL5_GL50 13.05.2014 15:08 Seite 1314 Asianmukainen käyttö Liitä pölynimuri sähköverkkoon ja ota se käyttöönvain tyyppikilvessä olevien tietojen mukaan. Älä käytä pölynimuria koskaan ilman pölypussia taipölysäiliötä, moottorinsuoja suodatinta ja poistoil-man suodatinta. => Laite voi vahingoittua! lä imuroi suulakkeella ja putkella henkilön päänlähellä. => Loukkaantumisvaara!Kun imuroit portaita, laitteen on oltava aina käyttä-jän alapuolella.Älä käytä verkkoliitäntäjohtoa ja letkua pölynimurinkantamiseen/siirtämiseen. os laitteen verkkovirtajohto on vaurioitunut, sen saa aaratilanteiden välttämiseksi vaihtaa vain valmista-jan tai valmistajan huoltopalvelun edustaja tai muuvastaavan ammattipätevyyden omaava henkilö.Jos käytät laitetta yli 30 minuutin ajan, vedä verkko-liitäntäjohto kokonaan ulos.Irrota laite sähköverkosta vetämällä pistoke irti pis-torasiasta, älä vedä johdosta.Älä vedä verkkoliitäntäjohtoa terävien reunojen yliäläkä jätä sitä puristuksiin.Varmista, että verkkopistoke ei vahingoita henkilöitä,lemmikkieläimiä tai esineitä, kun johto kelautuu auto-maattisesti laitteen sisään. => Ohjaa verkkoliitäntä-johtoa pistokkeesta käsin.Irrota verkkopistoke pistorasiasta ennen kuin huollatpölynimuria.Älä käytä viallista imuria. Häiriön ilmentyessä irrotaverkkopis toke.Vaaratilanteiden välttämiseksi pölynimurin korjaami-nen ja varaosien vaihto on sallittu ainoastaan valtuu-tetulle huoltopalvelulle.Suojaa imuria sääolosuhteilta, kosteudelta ja läm-mönlähteiltä. Älä laita palavia tai alkoholipitoisia aineita suodatti-miin (pölypussi, moottorinsuojasuodatin, poistoil-man suodatin jne.).Pölynimuri ei sovellu rakennustyömaakäyttöön.=> Rakennusjätteiden imurointi voi vaurioittaa laitetta.Kytke laite pois päältä ja irrota verkkopistoke, kun etimuroi.Käytöstä poistetut laitteet tulee tehdä heti käyttökel-vottomiksi ja hävittää määräysten mukaisesti. !Huomio Jos sulake palaa kytkiessäsi laitteen päälle, se voijohtua siitä, että samaan virtapiiriin on liitetty muitasähkölaitteita samanaikaisesti. Sulakkeen palaminen voidaan estää säätämällä laitepienimmälle teholle ennen käynnistämistä ja valitse-malla vasta sitten suurempi tehoalue. Säilytä käyttöohjeet. Jos annat pölynimurin kolmannel-le osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä pölynimuri on tarkoitettu kotikäyttöön. Käytäpölynimuria vain tässä käyttöohjeessa annettujen ohjei-den mukaan. Valmistaja ei vastaa mahdollisista vahin-goista, jotka johtuvat ohjeidenvastaisesta käytöstä taiväärästä hoidosta. oudata ehdottomasti seuraavia ohjeita! Pölynimurin käyttö on sallittu ainoastaan:alkuperäisten varaosien, tarvikkeiden tai lisävarustei-den kanssaJotta takuun voimassaolo ei vaarannu, suosittelem-me käyttämään laitetta vain alkuperäisten pölypussi-en kanssa.Vahinkojen ja vaurioiden välttämiseksi pölynimuria eisaa käyttää: ihmisten tai eläinten imurointiin. sillä ei saa imuroida:- pieneliöitä (esim. kärpäsiä, hämähäkkejä, ...). - terveydelle vaarallisia, teräviä, kuumia tai hehkuviaaineita.- kosteita tai nestemäisiä aineita.- helposti syttyviä tai räjähtäviä aineita ja kaasuja.- tuhkaa tai nokea kaakeliuuneista ja keskuslämmi-tyslaitteistoista.- mustepölyä tulostimista ja kopiokoneista. Turvaohjeet Tämä pölynimuri vastaa tekniikan hyväk- syttyjä sääntöjä ja asianmukaisia turva- määräyksiä. Laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käytöstä, valvonnan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ymmärtäneet laiteen käytön vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävitettävä.=> Tukehtumisvaara! GA 9000 953 375_BSGL5_GL50 13.05.2014 15:08 Seite 1415 Ohjeita hävittämisestä Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateri- aalit asiaankuuluvaan kierrätyspisteeseen. Käytöstä poistettu laite Käytetyt laitteet sisältävät monia arvokkaita materi- aaleja. Vie käytöstä poistettu laitteesi kierrätystä var- ten alan liikkeeseen tai kierrätyskeskukseen. Lisätietoja jätehuoltokysymyksissä saat kauppiaaltasi

ai kunnastasi. Suodattimien ja pölypussien hävittäminen Suodattimet ja pölypussit ovat ympäristöystävällistä materiaalia. Sikäli kuin ne eivät sisällä mitään talous- jätteeksi soveltumatonta, ne voi hävittää normaalin kotitalousjätteen mukana. Energiamerkkiä koskevat huomautukset Tämä pölynimuri on yleiskäyttöön tarkoitettu pölynimuri. Käytä mattojen imurointiin vaihdettavaa yleiskäyttöön tarkoitettua suulaketta parhaan mahdollisen energiatehokkuuden saavuttamiseksi. Energiamerkissä mainitut arvot on määritetty määräysten mukaisten mittausmenetelmien (normi EN60312-1) mukaan.

Kiitos, että valitsit Bosch-mallisarjan GL50 pölynimurin.

ässä käyttöohjeessa kuvataan erilaiset GL50-mallit. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch-varusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavuttamiseksi.

äännä kuvasivut esiin! Laitteen kuvaus 1 Lattia-/mattosuulake irrotusholkilla* 2 Kovien lattioiden suulake irrotusholkilla* 3 TURBO-UNIVERSAL®-harja lattioita varten* 4 Teleskooppiputki liukumansetilla (ja irrotusholkilla)* 5 Kädensija 6 Imuletku* 7 Pölypussin vaihdon ilmaisin* 8 Virtakytkin 9 Taukopidike 10 Verkkoliitäntäjohto 11 Poistoilmaritilä (vastaa toista kuvatuista versioista)* 12 Tekstiilisuulake* 13 Rakosuulake* 14 Varustelokero 15 Pölypussi 16 Moottorinsuojasuodatin, pestävä* 17 Poistoilmansuodatin* 18 Säilytyspidike (laitteen alapuolella) 19 Kantokahva 20 Pölypussisäiliön kansi 21 Turbosuulake “Eläin”* 22 Huonekalusuulake eläinkarvojen poistoon* Varaosat ja lisävarusteet A Pölypussi Jotta laite toimii optimaalisella tehollaan, suositte- lemme käyttämään alkuperäisiä pölypusseja, malli PowerProtect (BBZ41GALL). Sisältö: - 4 pölypussia ja suljinta - 1 mikrosuodatin GA 9000 953 375_BSGL5_GL50 13.05.2014 15:08 Seite 6162

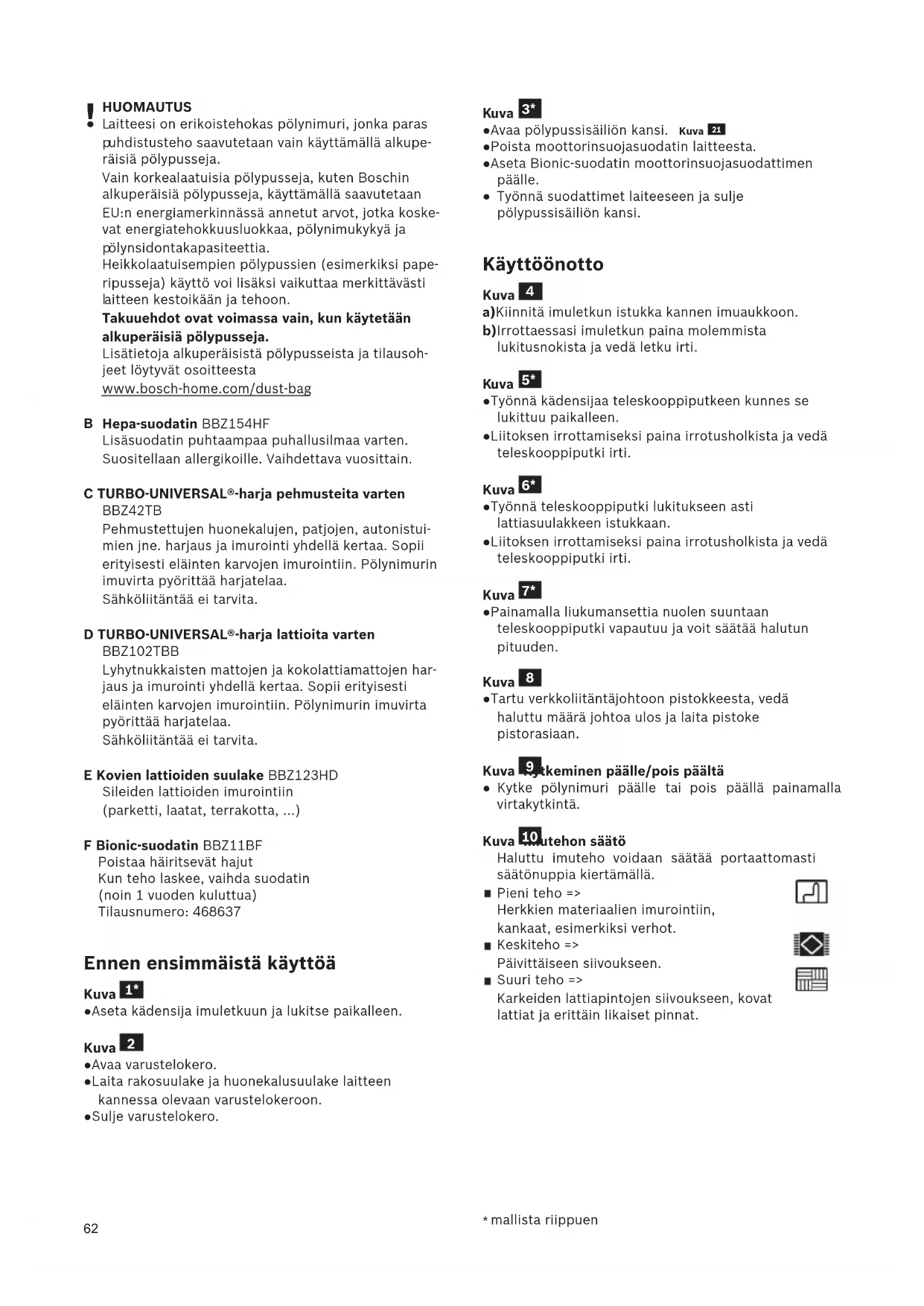

aitteesi on erikoistehokas pölynimuri, jonka paras

uhdistusteho saavutetaan vain käyttämällä alkupe- räisiä pölypusseja. Vain korkealaatuisia pölypusseja, kuten Boschin alkuperäisiä pölypusseja, käyttämällä saavutetaan EU:n energiamerkinnässä annetut arvot, jotka koske- vat energiatehokkuusluokkaa, pölynimukykyä ja

ölynsidontakapasiteettia. Heikkolaatuisempien pölypussien (esimerkiksi pape- ripusseja) käyttö voi lisäksi vaikuttaa merkittävästi

aitteen kestoikään ja tehoon. Takuuehdot ovat voimassa vain, kun käytetään alkuperäisiä pölypusseja. Lisätietoja alkuperäisistä pölypusseista ja tilausoh- jeet löytyvät osoitteesta www.bosch-home.com/dust-bag

Hepa-suodatin BBZ154HF Lisäsuodatin puhtaampaa puhallusilmaa varten. Suositellaan allergikoille. Vaihdettava vuosittain. C TURBO-UNIVERSAL®-harja pehmusteita varten BBZ42TB Pehmustettujen huonekalujen, patjojen, autonistui- mien jne. harjaus ja imurointi yhdellä kertaa. Sopii erityisesti eläinten karvojen imurointiin. Pölynimurin imuvirta pyörittää harjatelaa. Sähköliitäntää ei tarvita. D TURBO-UNIVERSAL®-harja lattioita varten BBZ102TBB Lyhytnukkaisten mattojen ja kokolattiamattojen har- jaus ja imurointi yhdellä kertaa. Sopii erityisesti eläinten karvojen imurointiin. Pölynimurin imuvirta pyörittää harjatelaa. Sähköliitäntää ei tarvita. E Kovien lattioiden suulake BBZ123HD Sileiden lattioiden imurointiin (parketti, laatat, terrakotta, ...) F Bionic-suodatin BBZ11BF Poistaa häiritsevät hajut Kun teho laskee, vaihda suodatin (noin 1 vuoden kuluttua) Tilausnumero: 468637 Ennen ensimmäistä käyttöä Kuva ● Aseta kädensija imuletkuun ja lukitse paikalleen. Kuva ● Avaa varustelokero. ● Laita rakosuulake ja huonekalusuulake laitteen kannessa olevaan varustelokeroon. ● Sulje varustelokero.

uva ● Avaa pölypussisäiliön kansi. Kuva ● Poista moottorinsuojasuodatin laitteesta. ● Aseta Bionic-suodatin moottorinsuojasuodattimen päälle.

Työnnä suodattimet laiteeseen ja sulje pölypussisäiliön kansi. Käyttöönotto Kuva a)Kiinnitä imuletkun istukka kannen imuaukkoon. b)Irrottaessasi imuletkun paina molemmista lukitusnokista ja vedä letku irti.

uva ● Työnnä kädensijaa teleskooppiputkeen kunnes se lukittuu paikalleen. ● Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva ● Työnnä teleskooppiputki lukitukseen asti lattiasuulakkeen istukkaan. ● Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva ● Painamalla liukumansettia nuolen suuntaan teleskooppiputki vapautuu ja voit säätää halutun pituuden. Kuva ● Tartu verkkoliitäntäjohtoon pistokkeesta, vedä haluttu määrä johtoa ulos ja laita pistoke pistorasiaan. Kuva Kytkeminen päälle/pois päältä ● Kytke pölynimuri päälle tai pois päällä painamalla virtakytkintä. Kuva Imutehon säätö Haluttu imuteho voidaan säätää portaattomasti säätönuppia kiertämällä. Pieni teho => Herkkien materiaalien imurointiin, kankaat, esimerkiksi verhot. Keskiteho => Päivittäiseen siivoukseen. Suuri teho => Karkeiden lattiapintojen siivoukseen, kovat lattiat ja erittäin likaiset pinnat.

mallista riippuen Imurointi

Huomio: Lattiasuulakkeet kuluvat jonkin verran kovien lattioiden ominaisuuksista riippuen (esimerkiksi karkeapintaiset, talonpoikaistyyliset kaakelit).

arkasta sen tähden suulakkeen pohja säännöllisesti. Kuluneet, teräväreunaiset suulakepohjat voivat aiheuttaa vaurioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mahdollisista kuluneen lattiasuulakkeen aiheuttamista vahingoista.

uva Lattiasuulakkeen säätö: matot ja kokolattiamatot => sileät lattiat =>

uva ● Ota rakosuulake tai huonekalusuulake laitteen kannessa olevasta varustelokerosta. Kuva Imuroiminen lisävarusteella Aseta suulake tarpeen mukaan imuputkeen tai kädensijaan: a)Rakosuulake rakojen ja nurkkien jne. imurointiin b)Huonekalusuulake huonekalujen, verhojen jne. imurointiin c) Kovien lattioiden suulake Kovien lattiapintojen imurointiin (laatat, parketti jne.) ● Työnnä teleskooppiputki lukitukseen asti kovien lattioiden suulakkeen istukkaan. ● Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva Profi-huonekalusuulake ● Pehmustettujen huonekalujen tehokkaaseen puhdistukseen (liitä tarvittaessa kahvaan tai imuputkeen). ● Profi-huonekalusuulakkeen puhdistat helposti kahvalla imuroimalla. Kuva ● Laita rako- tai huonekalusuulake käytön jälkeen takaisin laitteen kannessa olevaan varustelokeroon. Turboharja Jos laitteessasi on turboharja, saat oheisista käyttöohjeista tietoja ja ohjeita sen käytöstä ja huollosta. Kuva ● Lyhyen imurointitauon aikana voit käyttää taukopidikettä laitteen takapuolella. ● Kytke imuri pois päältä ja työnnä lattiasuulakkeen koukku imurin takaosassa olevaan syvennykseen. Kuva Esteiden, esim. portaiden, yhteydessä laitetta voidaan kuljettaa kädensijasta.

Työn jälkeen Kuva ● Irrota verkkopistoke pistorasiasta. ● Vedä kevyesti verkkoliitäntäjohdosta ja vapauta johto (johto kelautuu automaattisesti sisään). Kuva ● Laitteen säilyttämiseen/kuljetukseen voit käyttää laitteen alapuolella olevaa säilytyspidikettä. ● Aseta laite pystyasentoon. Työnnä lattiasuulakkeessa oleva pidike laitteen alapuolella olevaan uraan. Suodattimen vaihto

uomio: Kytke laite ennen suodattimen vaihtoa aina pois päältä! Pölypussin vaihto Kuva a)Jos pölypussin vaihdon ilmaisin palaa jatkuvasti, kun lattiasuulake on irti lattiasta ja imuteho on säädetty suurimmalle teholle, pölypussi on vaihdettava, vaikka se ei olisi vielä aivan täynnä. Tässä tapauksessa pölyn laji tekee vaihdon tarpeelliseksi. Suulake, imuputki ja imuletku eivät saa olla tukossa, koska se aiheuttaa myös pölypussin vaihdon ilmaisimen laukeamisen. b)Kädensija on helppo irrottaa letkusta tukosten poistamiseksi. Kuva Kannen avaaminen ● Avaa kansi painamalla lukitsimesta nuolen suuntaan. Kuva a)Sulje pölypussi vetämällä suljinkielekkeestä ja ota se pois paikaltaan. b)Työnnä uusi pölypussi pidikkeeseen vasteeseen saakka.

Huomio: Kansi sulkeutuu vain, kun pölypussi on paikallaan. Moottorinsuojasuodattimen puhdistus Moottorinsuojasuodatin on puhdistettava säännöllisin väliajoin kopistamalla tai pesemällä! Kuva ● Avaa pölypussisäiliön kansi. Kuva ● Poista moottorinsuojasuodatin laitteesta nuolen suuntaan. ● Irrota moottorinsuojasuodatin ja Bionic-suodatin toisistaan.* ● Puhdista moottorinsuojasuodatin kopistamalla. ● Jos moottorinsuojasuodatin on hyvin likainen, pese se. Anna suodattimen kuivua vähintään 24 tuntia.

Huomio: Bionic-suodatin ei saa päästä kosketuksiin veden kanssa, koska se heikentää suodattimen toimintaa.

GA 9000 953 375_BSGL5_GL50 13.05.2014 15:08 Seite 6364 ● Aseta Bionic-suodatin tarvittaessa puhdistuksen

älkeen moottorinsuojasuodattimen päälle ja työnnä molemmat suodattimet laitteeseen.

Sulje pölypussisäiliön kansi. Bionic-suodattimen vaihto Jos laitteessasi on Bionic-suodatin, se on vaihdettava, kun suodattimen teho heikkenee (noin 1 vuoden kuluttua). Kuva ● Avaa pölypussisäiliön kansi. Kuva ● Poista moottorinsuojasuodatin ja Bionic-suodatin

aitteesta nuolen suuntaan. ● Poista käytetty Bionic-suodatin moottorinsuojasuodattimesta ja hävitä se. ● Aseta Bionic-suodatin moottorinsuojasuodattimen päälle.

Työnnä suodattimet laiteeseen ja sulje pölypussisäiliön kansi. ● Moottorinsuojasuodatin on asetettava takaisin laitteeseen myös siinä tapauksessa, että et halua enää käyttää Bionic-suodatinta Poistoilman suodattimen vaihto Mikrosuodattimen vaihto Milloin vaihdan: jokaisen uuden vaihtopölypussipakkauksen yhteydessä. Kuva ● Avaa pölypussisäiliön kansi. Kuva ● Vapauta suodattimen pidin painamalla lukitsimesta nuolen suuntaan. ● Ota mikrosuodatin pois n. Laita uusi mikrosuodatin laitteeseen. ● Laita suodattimen pidin laitteeseen ja lukitse se. Hepa-suodattimen vaihto Jos laitteessasi on Hepa-suodatin, se on vaihdettava kerran vuodessa. Kuva ● Avaa pölypussisäiliön kansi. Kuva ● Irrota Hepa-suodatin painamalla lukitsinta nuolen suuntaan ja ota suodatin pois laitteesta. ● Laita uusi Hepa-suodatin laitteeseen ja lukitse se. Imuroituasi hienoa pölyä puhdista moottorinsuojasuodatin ravistamalla, vaihda tarvittaessa mikrosuodatin tai HEPA-suodatin.

mallista riippuen Hoito Pölynimuri on kytkettävä pois päältä ja verkkopistoke on irrotettava seinästä aina ennen pölynimurin puhdistusta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla.

Älä käytä hankausaineita, lasin- tai yleispuhdistusaineita. Älä upota pölynimuria koskaan veteen. Pölypussisäiliö voidaan tarvittaessa imuroida toisella

ölynimurilla tai puhdistaa yksinkertaisesti kuivalla

ölyrätillä / pölyharjalla. Oikeus teknisiin muutoksiin pidätetään. GA 9000 953 375_BSGL5_GL50 13.05.2014 15:08 Seite 6465
