KÄYTTÖOHJE VC6 KARCHER

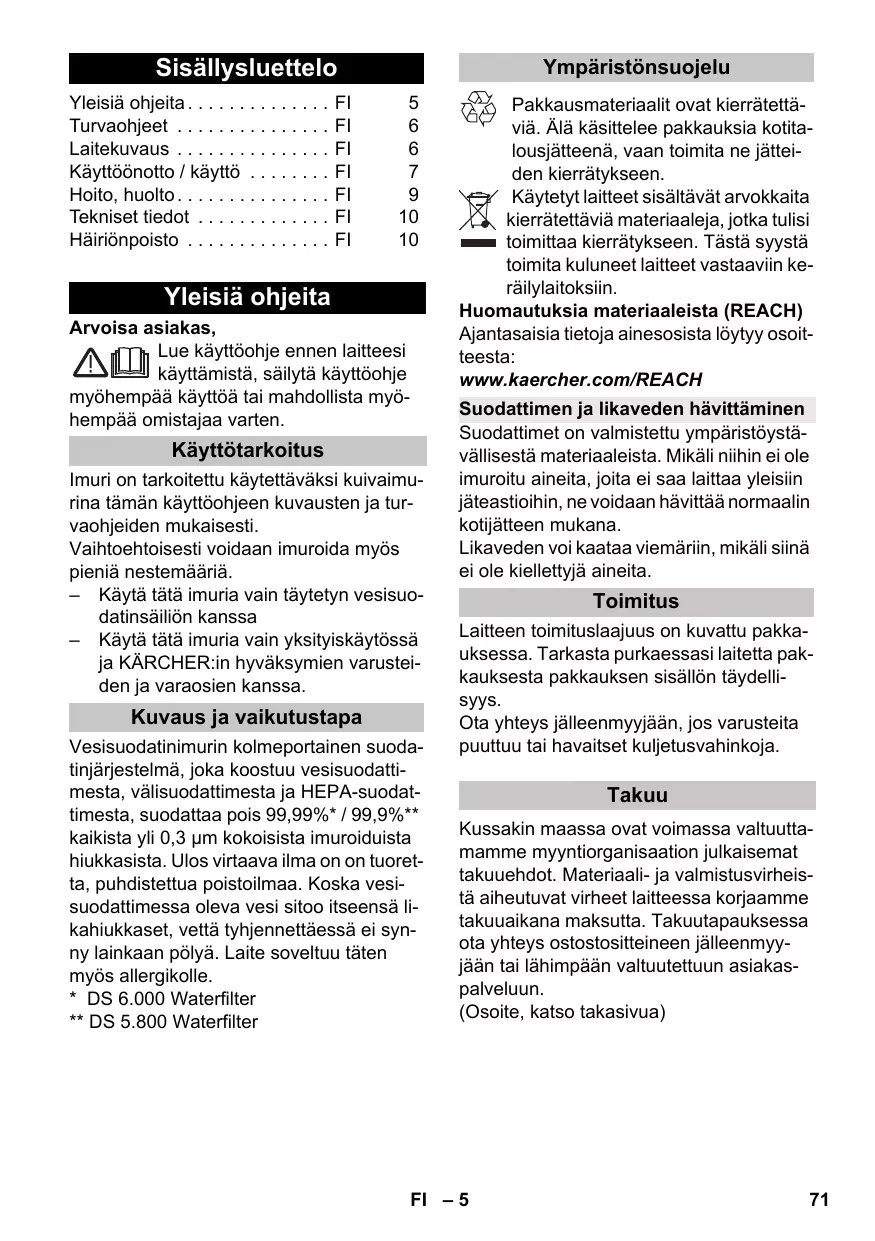

SV – 10 Sisällysluettelo Yleisiä ohjeita . . . . . . . . . . . . . . Turvaohjeet . . . . . . . . . . . . . . . Laitekuvaus . . . . . . . . . . . . . . . Käyttöönotto / käyttö . . . . . . . . Hoito, huolto . . . . . . . . . . . . . . . Tekniset tiedot . . . . . . . . . . . . . Häiriönpoisto . . . . . . . . . . . . . .

Yleisiä ohjeita Arvoisa asiakas, Lue käyttöohje ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Käyttötarkoitus Imuri on tarkoitettu käytettäväksi kuivaimurina tämän käyttöohjeen kuvausten ja turvaohjeiden mukaisesti. Vaihtoehtoisesti voidaan imuroida myös pieniä nestemääriä. – Käytä tätä imuria vain täytetyn vesisuodatinsäiliön kanssa – Käytä tätä imuria vain yksityiskäytössä ja KÄRCHER:in hyväksymien varusteiden ja varaosien kanssa. Kuvaus ja vaikutustapa Vesisuodatinimurin kolmeportainen suodatinjärjestelmä, joka koostuu vesisuodattimesta, välisuodattimesta ja HEPA-suodattimesta, suodattaa pois 99,99%* / 99,9%** kaikista yli 0,3 μm kokoisista imuroiduista hiukkasista. Ulos virtaava ilma on on tuoretta, puhdistettua poistoilmaa. Koska vesisuodattimessa oleva vesi sitoo itseensä likahiukkaset, vettä tyhjennettäessä ei synny lainkaan pölyä. Laite soveltuu täten myös allergikolle.

• DS 6.000 Waterfilter ** DS 5.800 Waterfilter Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoitteesta: www.kaercher.com/REACH Suodattimen ja likaveden hävittäminen Suodattimet on valmistettu ympäristöystävällisestä materiaaleista. Mikäli niihin ei ole imuroitu aineita, joita ei saa laittaa yleisiin jäteastioihin, ne voidaan hävittää normaalin kotijätteen mukana. Likaveden voi kaataa viemäriin, mikäli siinä ei ole kiellettyjä aineita. Toimitus Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys. Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja. Takuu Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostostositteineen jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivua) FI – 5

Asiakaspalvelu KÄRCHER -edustustomme vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteissa. (Osoite, katso takasivua) Varaosien ja erityisvarusteiden tilaaminen Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta. Varaosat ja erityisvarusteet saat kauppiaaltasi tai lähimmältä KÄRCHER tytäryhtiöltä. (Osoite, katso takasivua) Turvaohjeet

Laitetta eivät saa käyttää sellaiset henkilöt, joilla on rajoittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet. – Lapset saavat käyttää laitetta vain, kun he ovat yli 8 vuotiaita ja ovat turvallisuudesta vastaavan henkilön valvonnassa tai ovat saaneet häneltä opastuksen laitteen käyttämiseen. – Lapset eivät saa leikkiä laitteen kanssa. – Lapsia on valvottava sen varmistamiseksi, että he eivät leiki laitteella. – Lapset eivät saa ilman valvontaa suorittaa laitteen puhdistus- tai huoltotoimenpiteitä. – Pitempien käyttötaukojen aikana pääkytkin/laitekytkin kytketään pois tai verkkopistoke irrotetaan. 몇 Sähköliitäntä Liitä laite vain vaihtovirtaan. Jännitteen on oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite. Sähköiskuvaara Älä koskaan tartu märillä käsillä virtapistokkeeseen. Älä irrota verkkojohtoa pistokkeesta vetämällä johdosta. Tarkasta aina ennen käyttöä, että liitosjohto ja virtapistoke ovat ehjät. Anna valtuutetun asiakaspalvelun/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut liitosjohto.

Sähkötapaturmien välttämiseksi suosittelemme käyttämään pistorasioita, joissa on esikytketyt virhevirran turvakytkimet (maks. 30 mA nimellislaukaisuvirran voimakkuus). Vaara Tietyt aineet voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa! Älä koskaan imuroi seuraavia aineita: – Räjähdysherkkiä tai palavia kaasuja, nesteitä ja pölyjä (reagoivia pölyjä) – Reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki) voimakkaasti alkaalisten ja happamien puhdistusaineiden kanssa – Laimentamattomia, voimakkaita happoja ja lipeää – Orgaanisia liuottimia (esim. bensiini, värinohennusaineet, asetoni,polttoöljy). Lisäksi nämä aineet voivat syövyttää laitteessa käytettyjä materiaaleja. Laitekuvaus Kuvat, katso avattavalla kansisivu 4 1 Verkkokaapeli ja pistoke 2 Laitekytkin (PÄÄLLE/POIS) 3 Laiteluukku 4 Kantokahva 5 Laiteluukun avauspainike 6 Vaahdonestoneste (FoamStop) 7 Tyynysuutin 8 Lattiasuuttimen säilytyspidike 9 Lisävarusteluukku 10 Varusteiden säilytyspaikka 11 Rakosuutin 12 HEPA-suodattimen poistoilmaluukku 13 HEPA-suodatin 14 Vesisuodatinsäiliö 15 Ohjauslevy 16 Vesisuodatinsäiliön kansi 17 Välisuodatin 18 Lattiasuutin, vaihtokytkettävä 19 Teleskooppi-imuputken säädön vapautin 20 Teleskooppi-imuputki 21 Imutehon säätöluisti 22 Käsikahva 23 Imuletku Laitteen 1.195-202.0 toimitukseen kuuluu lisäksi 24 Turbolattiasuulake FI – 6 Käyttöönotto / käyttö Huomio! Laitetta saa käyttää vain täytetyn vesitankin ollessa vaakasuorassa. Vesitankki pitää tyhjentää ennen laitteen pysäköimistä, koska lattia voi muuten vaurioitua. Huomautus Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Katso liitäntäarvot kohdasta "Tekniset tiedot". Laite kytkeytyy ylikuumentuessaan automaattisesti pois päältä. Kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Vaihda HEPA-suodatin. Anna laitteen jäähtyä häiriön poiston jälkeen vähintään 1 tunnin ajan, tämän jälkeen laite on jälleen käyttövalmis. Lisävarusteiden liittäminen Kuva Liitä imuletku laitteeseen. Yhdistä käsikahva teleskooppiputkeen ja kiinnitä lattiasuulake paikalleen. Kuva Vapauta lukitus ja vedä tai työnnä sisempi putki haluttuun pituuteen. Huomautus: Säädä teleskooppiputki itsellesi sopivan pituiseksi, jotta voit imuroida suorassa asennossa kumartumattona. Vesisuodatinsäiliön täyttö Huomio Älä käytä laitetta ilman täytettyä vesisuodatinsäiliötä! Välisuodatin ja ohjauslevy on toimitettaessa valmiiksi asennettuna. Huomioi täytettäessä, että nämä osat ovat asetettuina oikein paikalleen (katso: TOIMITUSLAAJUUS). Ne voivat olla syynä huonoon imurointitehoon tai välisuodattimen vioittumiseen (katso: KÄYTÖN LOPETUS). Kuva Avaa laiteluukku ja poista vaahdonpoistoneste (FoamStop) sekä vesisuodatinsäiliö. Kuva Poista vesisuodatinsäiliön kansi sekä ohjauslevy ja täytä vesisuodatinsäiliö vesijohtovedellä MIN- ja MAX-merkkien väliin asti (n. 1,7 litraa)! Kuva Lisää vesisuodatinsäiliöön yksi korkillinen vaahdonestonestetettä (FoanStop). Huomautus: Imurin toimintaperiaate perustuu imuilman pyörteittämiseen vesisuodattimessa. Siten lattiapintojen imuroitava aine ja puhdistusaineen loput kertyvät vesikylpyyn. Tietyissä olosuhteissa se voi muodostaa vaahtoa. Tämän estämiseksi, lisää täysi sulkutulpallinen vaahdonestonestettä vesisuodatinkylpyyn. Vähäinen vaahdonmuodostuminen käytön aikana on normaalia eikä se vaikuta koneen toimintaan. Kuva Huomautus: Lisää vettä, kun säiliössä olevan veden pinta laskee alle "MIN"merkin. Aseta ohjauslevy ja vesisuodatinsäiliön kansi jälleen paikalleen. Aseta vesisuodatinsäiliö kokonaan laitteeseen. Puhdistustyön aloitus Kuva Vedä verkkokaapeli täysin ulos laitteesta. Kuva Liitä laitteen pistoke verkkopistorasiaan. Käynnistä laite painamalla On/Off -laitekytkintä. Huomio Älä imuroi suuria määriä pulverimaisia aineita kuten kaakao, jauhot, pesupulveri, vanukaspulveri tai muuta sellaista! FI – 7

Työskentely lattiasuutinta käyttäen Parkkiasento Kovien pintojen imurointi Kuva Paina lattiasuuttimen vaihtokytkintä jalalla. Lattiasuuttimen alapuolella sijaitsevat harjakaistat on ajettu ulos Kuva Kytke laite pois päältä painamalla laitekytkintä (On/Off). Kuva Laita lattiasuutin työtaukojen ajaksi laitteessa olevaan pitimeen. Kokolattiamattojen imurointi Kuva Paina lattiasuuttimen vaihtokytkintä jalalla. Lattiasuuttimen alapuolella sijaitsevat harjakaistat on ajettu sisään. Huomautus Laitteen voimakkaan imutehon ansiosta suuttimet voivat imuroidessa imeytyä liian tiukasti kiinni mattoihin, pehmusteisiin jne. Pienennä tällaisessa tapauksessa imutehoa avaamalla ilmansäätöluistia. Sulje jälleen käytön jälkeen. Työskentely käyttäen rakosuutinta ja kalustesuutinta Huomautus: Rakosuutin ja kalustesuutin ovat imurin sisällä. Kuva Avaa lisätarvikeluukku ja ota haluamasi suutin. Rakosuutin kulmien, rakojen ja lämpöpattereiden ja vaikeasti luoksepäästävien paikkojen imurointiin. Tekstiilisuutin pehmustettujen huonekalujen, patjojen, verhojen ja muiden sellaisten imurointiin. Turbolattiasuulake *varusteista riippuen Kuva Turbolattiasuulake (tilausnumero: 4.130-177.0) Harjaamiseen ja imuroimiseen samalla kertaa. Sopii erityisesti eläinten karvojen imurointiin ja korkeanukkaisille matoille. Harjatelan pyörintä tapahtuu ilmavirran avulla. Sähköliitäntää ei tarvita.

Käytön lopetus Kuva Kytke laite pois päältä ja vedä virtapistoke irti. Kuva Nykäise verkkoliitäntäkaapelia kevyesti, kaapeli kelautuu tällöin automaattisesti laitteen sisään. Vesisudatinjärjestelmän puhdistus Huomio Jokaisen käytön jälkeen, huuhtele juoksevassa vedessä vesisuodatinsäiliö, suodatinkansi ja ohjauslevy ja anna niiden kuivua. Tarkasta, että ohjauslevyn johteet on kunnolla puhdistettu. Kuva Poista vesisuodatinsäiliö imurista (katso: VESISUODATINSÄILIÖN TÄYTTÖ). Kuva Poista säiliön kansi ja ohjauslevy. Tyhjennä vesisuodatinsäiliö. Huuhtele juoksevassa vedessä kansi, ohjauslevy ja vesisuodatinsäiliö ja anna niiden kuivua. Kuva Puhdista/huuhtele välisuodatin tarvittaessa. (katso: HOITO, HUOLTO) Huomio Vesisuodattimen kaikkien osien tulee olla ennen kokoonpanoa täysin kuivia! FI – 8 Kuljetus, säilytys Huomio Varmista ennen laitteen säilytykseen asettamista, että vesisuodatinsäiliössä ei enää ole vettä ja vesisuodatinjärjestelmän kaikki osat ovat täysin kuivuneita. Kanna laitetta kantokahvasta ja säilytä kuivissa tiloissa. Kuva Laitteen voi asettaa säilytykseen pystyasennossa. Laitteen alapuolella on lisäsäilytyspaikka lattiasuuttimelle. Hoito, huolto 몇 Vaara Kytke laite pois päältä ennen kaikkia hoitoja huoltotöitä ja vedä virtapistoke irti pistorasiasta. Välisuodattimen puhdistus / vaihto Huomautus: Välisuodatin on puhdistettava normaalissa käytössä vähintään 8 viikon välein, imuvoiman vähetessä jo aikaisemmin. Käytä puhdistamiseen tavallista kaupasta saatavaa, pehmeästä aineesta valmistettua pesusientä välttääksesi pinnoitettujen lamellien vaurioitumista. Kuva Puhdista välisuodattimen yksittäiset lamellit pesusienellä juoksevassa vedessä. Anna suodattimen kuivua kokonaan. Välisuodatin on uusittava normaalissa käytössä vähintään 12 kuukauden välein, tarvittaessa myös aikaisemmin. Huomautus: Välisuodatin hävitetään laittamalla se kaatopaikkajätteisiin. Laitteen ja lisävarusteiden puhdistus 몇 Vaara Älä käytä hankausaineita, lasia tai monikäyttöpuhdistusaineita! Älä koskaan upota laitetta veteen. Kuva Imuletku ja käsikahva voidaan puhdistusta varten irrottaa toisistaan. Tarkasta, että varusteet eivät ole tukossa ja puhdista tarvittaessa. Lattiasuuttimen puhdistamiseen ei saa käyttää vettä. Turbolatiasuulakkeen puhdistaminen *varusteista riippuen Leikkaa saksilla harjatelaan kietoutuneet hiukset poikki leikkuureunaa pitkin, imuroi hiukset sitten pois rakosuulakkeella. HEPA-suodattimen vaihtaminen Huomautus: Jotta laitteen puhdistusteho ja toiminta säilyisivät parhaana mahdollisena, suodatin on vaihdettava viimeistään 12 kuukauden kuluttua. Vaihda suodatin aikaisemmin, jos se vaurioituu tai on erittäin likainen. Huomio Älä pese HEPA-suodatinta! Poista poistoilmaluukku. Kuva Poista HEPA-suodatin. Kiinnitä HEPA-suodatin paikoilleen siten, että se napsahtaa kuuluvasti lukitukseen ("KLIK"). Aseta kansi paikoilleen siten, että se napsahtaa kuuluvasti lukitukseen ("KLIK"). FI – 9

Tekniset tiedot Nimellisjännite 1~50/60 Hz Teho Pnenn Vesisuodatinsäiliön täyttömäärä Äänen painetaso Paino (ilman varusteita) Sisähalkaisija, lisävarusteet Välisuodatin puuttuu tai ei ole kunnolla paikallaan Tarkasta välisuodatin. 220-240 V 1,7

DS 6.000 Waterfilter DS 6.000 Waterfilter, Mediclean: HEPA-suodattimen EN 1822 (vuosi 1998) mukainen luokka on H 13 DS 5.800 Waterfilter: HEPA-suodattimen EN 1822 (vuosi 1998) mukainen luokka on H 12 Oikeus teknisiin muutoksiin pidätetään! Häiriönpoisto Pienemmät häiriöt voit itse poistaa seuraavan yhteenvedon avulla. Epäselvissä tapauksissa käänny valtuutetun asiakaspalvelun puoleen. Vaara Kytke laite pois päältä ennen kaikkia hoitoja huoltotöitä ja vedä virtapistoke irti pistorasiasta. Vain valtuutettu asiakaspalvelu saa suorittaa korjaustyöt ja sähköisiin rakenneosiin kohdistuvat työt. Imuri ei imuroi Virransyöttö on katkennut Vedä verkkopistoke irti, tarkasta onko liitäntäkaapeli tai pistoke vahingoittunut. Heikko / heikkenevä imuteho Ohjauslevy unohtunut tai väärin paikallaan Aseta ohjauslevy kunnollisesti paikalleen. (katso: VESISUODATINSÄILIÖN TÄYTTÖ)

Välisuodatin on likaantunut. Pese suodatin, vaihda tarvittaessa uuteen välisuodattimeen. (katso: HOITO, HUOLTO) Välisuodatin on märkä Anna välisuodattimen kuivua tai vaihda uuteen kuivaan suodattimeen. (katso: HOITO, HUOLTO) Voimakas vaahdonmuodostus vesisuodatinsäiliössä Vaihda vesi ja lisää 1–2 sulkutulpallista FoamStop:ia. Tarkasta välisuodattimen kosteus. Jos tarpeen, puhdista kostea suodatin juoksevassa vedessä ja anna sitten kuivua, tai vaihda uuteen suodattimeen. Vesisuodattimessa on liian vähän tai paljon vettä Tarkasta asia säiliön MIN / MAX merkinnöistä. HEPA-suodatin on likaantunut Vaihda HEPA-suodatin. (katso: HOITO, HUOLTO) Varuste on tukossa Poista tukos. (katso: HOITO, HUOLTO) Käsikahvassa oleva ilmansäätöluisti on avattuna Sulje ilmansäätöluisti. (katso: TYÖSKENTELY LATTIASUUTINTA KÄYTTÄEN) Laiteluukku ei sulkeudu Vesisuodattimen kansi ei ole asetettu kunnollisesti paikalleen Aseta vesisuodatinsäiliön kansi kunnollisesti paikalleen. Vesisuodatin ei ole asetettu oikein paikalleen Poista vesisuodatin ja aseta se oikein laitteeseen. (katso: VESISUODATINSÄILIÖN TÄYTTÖ) FI – 10 FI – 11
