VC6 - Cylinderstøvsuger KARCHER - Gratis brugsanvisning og manual

BRUGSANVISNING VC6 KARCHER

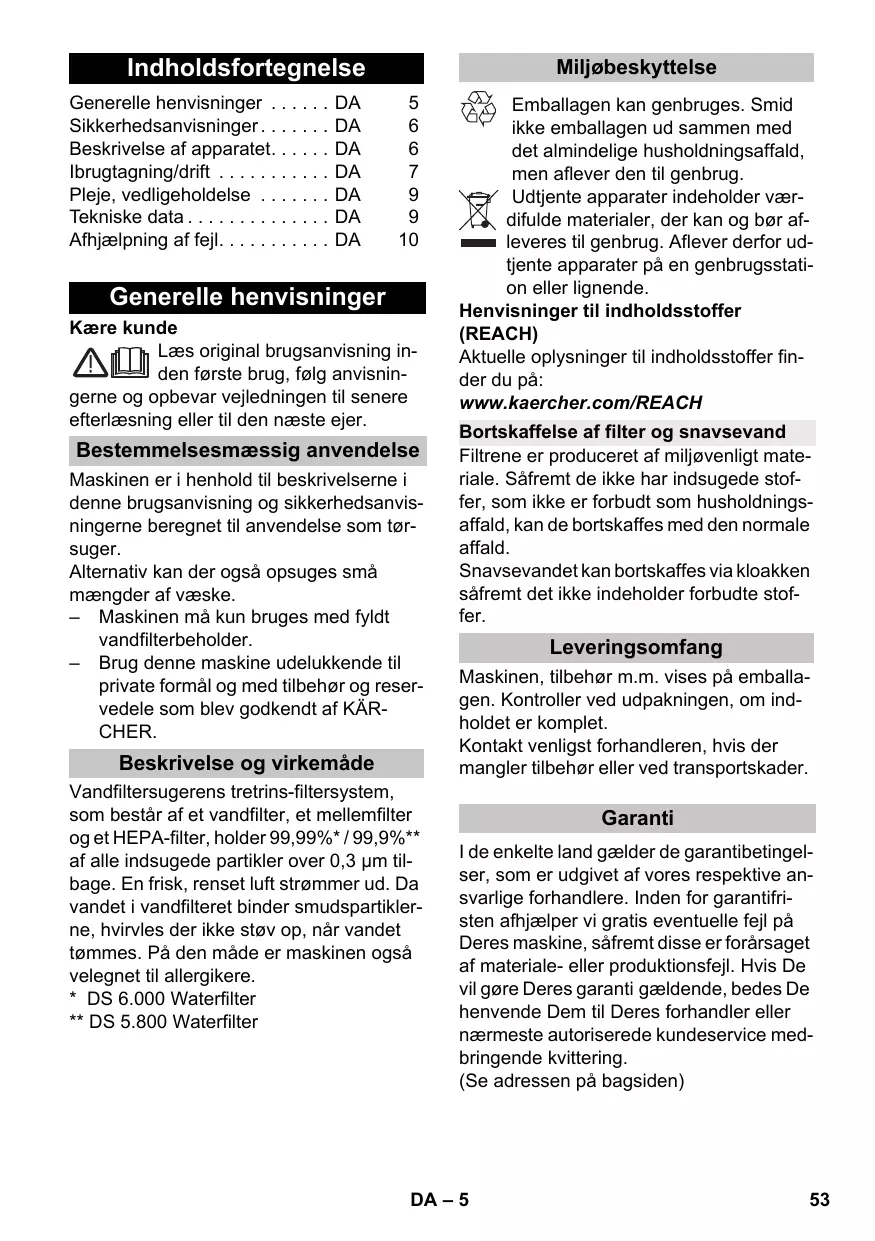

Generelle henvisninger . 5

Sikkerhedsanvisninger. 6

Beskrivelse af apparatet. 6

Ibrugtagning/drift DA 7

Pleje, vedligeholdelse DA 9

Tekniske data. 9

Afhjaelpning af fejl. 10

Generelle henvisninger

Kare kunde

Laes original brugsanvisning inden forste drug, falg anvisnin

gerne og opbevar vegledningen til senere afterlaesning ell er til den naste ejer.

Bestemmelsesmaessig anvendelse

Maskinen er i henhold til beskrivelserne i donne brugsanvisning og sikkerhedsanvisningerne beregnet til anvendelse som tør-suger.

Alternative kan der ogsa opsuges sma mængder af væske.

• Maskinen må kun bruges med fyldt vandfilterbeholder.
• Brug dette maskine udelukkende til private formål og med tilbehør og reservedele som blev godkendt af KÄR-CHER.

Beskrivelse og virkemåde

Vandfiltersugerens tretrins-filtersystem, som bestar af et vandfilter, et mellemfilter og et HEPA-filter, holder 99,99% * / 99,9% ** af alle indsugede partikler over 0,3 m tilbage. En frisk, renset luft strømmer ud. Da vendet i vandfilteret binder smudspartiklerne, hvirvles der ikke støv op,ningar vandet tommas. På den på er maskinen ogsa velegnet til allergikere.

• DS 6.000 Waterfilter
  ** DS 5.800 Waterfilter

Miljøbeskyttelse

Emballagen kan genbruges. Smid\ ikke emballagen ud sammen med\ det almindelige hushholdningsaffald,\ men aflever den til genbrug.

Udtjente apparater indeholder vardifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater pa en genbrugsstaton uller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle ophysninger til indholdsstoffer finder du pa:

Bortskaffelse af filter og snavsevand

Filtrene er produceret af miljøvenligt materiale. Safremt de ikke har indsugede stoffer, som ikke er forbudt som husholdningsaffald, kan de bortskaffes med den normale affald.

Snavsevandet kan bortskaffes via kloakken sāfremt det ikke indeholder forbudte stoffer.

Leveringsomfang

Maskinen, tilbehör m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Garanti

I de enkelte land gælder de garantibetingelse, som er udgivet af vores respektive ansvarlige forhandlere. Inden for garantifristen afhælper vi gratis eventuelle fejl på Deres maskine, sāfremt disse er forårsaget af materiale-ller Produktionsfejl. Hvis De vilGRE Deres garanti gældende, bedes De henvende Dem til Deres forhandler ell nærmesto autoriserede kundeservice medbringende kvittering.

(Se adressen på bagsiden)

Kundeservice

Vores KÄRCHER-afdeling hjælper fremne, hvis De har sporgsmål, eller der er fejl på støvsugeren.

(Se adressen på bagsiden)

Et udvalg over de reservedele som bruges meget ofte finder De i slutningen af betjeningsvejledningen

Sikkerhedsanvisninger

• Apparatet er ikke beregnet til at blive brugt af personer (inklusive børn), hvis fysiske, sensoriske elleralandige evner er indskrænket uller af personer med manglende erfaring og/eller kendskab med mindfulnessppeperon overvåges af en person, som er ansvarlig for deres sikkerhed, ell er blev trænet i apparatets handtering og deevt. resulterende fær.
  Børn ma kun bruge apparatet, hvis de er over 8 År under opsyn af en person, som er ansvarlig for deres sikkerhed, eller hvis de blev indlaert/trænet i brugen af apparatet og deevt. resulterende farer.
• Børn må jegkelege med apparatet.
  Børn skal vare under opsyn for at sorge for, at de ikke leger med maskinen.
• Rengöringen og vedligeholdelsen må不同程度en.
• okke gennemføres af børn utden overvågning.
• Ved laengere arbejdspauser skal maskinen afbrydes via hovedafbryderen /kontakten aller netstikket skal trækkes ud.

El-tilslutning

Hojtryksrenseren mä kun slutters til vekselström. Spændingen skal svare til angivilsen på typeskittet.

Risiko for elektrisk stød

Ror aldrig ved netstik og stikkontakt med fugtige hender.

Træk stikkontakten ikke ud af stikdæsenved at trække i ledningen.

Kontroller altid tilslutningsledningen og netstikket for skader, før højtryksreseren tages i brug. En beskadiget tilslutningsledning skal udskiftes af en autorisret kunde-serviceafdeling/elektriker med det samme. For at undgå elektriske uheld anbefaler vi, at man anvender stikkontakter med et forkoblet fejlstrømsrelæ (maks. 30 mA nom. udløse-strømstyrke).

Risiko

De kan danne eksplosive dampe eller blandinger gennem ophvirvling med sugeluften! Efterfolgende stoffer ma aldrig suges op:

Eksplressive ellertaendelige gas,vaesker og stov (reactive stov)
Reaktive metalstov (f.eks. aluminium, magnesium, zink) i forbindelse med sterk alkaliske ell sure rengorings-midler.
Ufortyndede syrer og baser
Organiske oplosningsmidler (f.eks. lakfortynder, benzin, acetone, fyringsolie). Desuden kan disse stoffer angribe de materialer, stovsugeren er fremstillet af.

Beskrivelse af apparatet

→ Se hertil figurerne på side 4

1 Nettilslutningskabel med stik
2 Startknap (TEND/SLUK)
3 Maskinlaget
4 Baeregreb
5 Abningstast for maskinlaget
6 Skumfjernelsesvæske (FoamStop)
7 Polstermundstykke
8 Holder til gulvdysen
9 Tilbehørslag
10 Tilbehör shareholder
11 Fugemundstykke
12 Udsugningslag for HEPA-filter
13 HEPA-filter
14 Vandfilterbeholder
15 Preplade
16 Daeksel til vandfilterbeholderen
17 Mellemfilter

18 Gulvmundstykke, kan omstilles
19 Abningsmekanisme til forskydningen af teleskoproret
20 Teleskopsugeror
21 Fejlluftskyder
22 Handtag
23 Sugeslange

Ved model 1,195-202.0 indeholder leverancen desuden

24 Turbo-gulvdyse

Ibrugtagning/drift

OBS! Med fyldt vandtank mA maskinen kun bruges i vandret tilstand. Inden maskinen stilles op skal vandtanken tomes, ellers kan gulvet beskadiges.

OBS

Hvis netsikringen udloses, narrapatet taendes, kan arsagen vare, at andre el-aparater samtidig er til sluttet til samme stromkreds og bruges samtidig. Netsikring se kapitel "Tekniske data".

Apparatet afbrydes automatisk, hvis der er risiko for overophedning. Sluk for maskinen og træk netstikket ud. Udskift HEPA-filteret. Efter rettelsen af fejlen skal apparatet afkøles for mindst 1 time, derefter er apparatet igen klar til brug.

Tilslut tilbehoret

Figur 1

Slut sugeslangen til maskinen.
Forbind handgrebet med teleskoprøret og sæt gulvdysen pa.

Figur 2

Tryk paabnemekanismen og trak roret ud til den onskede laengde.

Bemark: Juster teleskoproret svarende til din storrelse sa du kan arbejmed opret holdning.

Fylde vandfilterbeholderen

OBS

Maskinen mä kun anvendes med fyldt vandfilterbeholder!

Ved leverancen er mellemfilteret og prepladen allerede isat. Hold ved pafyldningen oje med at componenter sidder korrekt i sugeren (se: LEVERINGSOMFANG). De kan vare arsagen for en darelig indsugning aller en tidlig svigt af mellemfilteret (se: AF-SLUTTE DRIFTEN).

Figur 3

Åbn maskinlåget og tag det skumhæmmande middel (FoamStop) som øgsa vandfilterbeholderen ud.

Figur 4

Fjern dækslet fra vandfilterbeholderen, tag prepladen ud og fyld vandfilterbe-holderen med postevand imellem MIN og MAX mærkningen (ca. 1.7 liter)!

Figur 5

Der tilssættes et dæksel fyldt med afskumningsvæske (FoamStop) til vandfilterbeholderen.

Bemark: Sugerens faktionsmäde beror på sugeluftens hvirvende bevægelse i vandfilteret. Herved samlesugestoffer og rester af rengøringsmiddel i vandbadet. Under specielle forhold kan det føre til skumdannelse. For atforhindre skumdannelsen, skal der til-sættes et dæksel med afskumningsvæske til vandbadet. En let skumdannelse under driften er normal og har ingen negativ indflydelse på Funktionen.

Figur 6

Bemark: Pafyld venligst vand hvis vandstanden i beholderen under arbejdet synker under mærket „MIN".

Isæt prepladen og sæt vandfilterbeholderens dæksel tilbage. Sæt vandfilterbeholderen helt ind i maskinen.

Starte med arbejdet

Figur 7

Træk netkablet helt ud af maskinen.

Figur 8

Stik apparatets stik ind i stikdase n.
Tryk på afbryderen (Tænd/Sluk) for at tænde maskinen.

OBS

Der mä ikke opsuges større maengder af pulverstoffer som f.eks. kakao, mel, vaske-pulver, budding aller lignende!

Arbejde med gulvdsen

Sugning af hare flader

Figur 9

Tryk på gulvmundstykkets omskifter med foden. Børsterne på undersiden af gulvmundstykket er kørt ud.

Suge væg til væg-tæpper

Figur 10

Tryk på gulvmundstykkets omskifter med foden. Børsterne på undersiden af gulvmundstykket er kørt ud.

OBS

Pga. maskinens hoge sugeeffekt kan sugedysen ved brug på tæpper, hynder, gardiner osv. suge sig fast. Brug i dette tilfælde fejlluftskyderen til reducering af sugeeffekten. Lukigen after brug.

Arbejde med fugedysen og pudedysen

Bemark: Fugedysen og pudedysen sidder inde i maskinen.

Figur 11

Abn tilbehørslåget og tag den ønskededyse ud for at starte arbejdet.

Fugedyse

til sugning af polstermøbler, madrasser, gardiner osv.

Turbo-gulvdyse

• afhaengig af udstyret

Figur 12

Turbo-gulvdyse

Borstog sugei en arbejdsgang.

Især velegnet til at opsuge dyrehår og til at støvsuge tæpper med hj luv. Børstevalsen drives over luftstrømningen. El-tilslutning er ikke nødvendigt.

Parkeringsstilling

Figur 13

Slukke maskinen, tryk hertil taend/sluk afbryderen.

Figur 14

Ved arbejdspauser sættes gulvdysen i maskinens holder.

Afterbrug

Figur 13

Sluk for apparatuset, og træk netstikket ud.

Figur 15

Via et let træk i strømledningen trækker den sig automatisk ind i maskinen.

Rensning af vandfiltersystemet

OBS

After hvert brug skal vandfilterbeholderen, filterdakslet og prepladen renses og torres under flydende vand. Hold herved oje med at prepladens foringer er rene.

Figur 3

Fjern vandfilterbeholderen fra maskinen (se: PAFYLD VANDFILTERBE-HOLDEREN).

Figur 16

Fjern dakslet fra beholderen og tag prepladen ud.
Tøm vandfilterbeholderen.
Skyl prepladen og vandfilterbeholderen under flydende vand og lad dem tørre.

Figur 17

Rens / skyl mellelmfilteret after behov. (se: PLEJE,VEDLIGEHOLDELSE)

OBS

Alle vandfilterkomponenter skal torres in- den de monteres ingen!

Transport, opbevaring

OBS

Inden maskinen opbevares, skal der sorges for, at der icke laengere er vand i vandfilterbeholderen og at alle vandfilterkomponenter er tørret.

Hold apparatuset til transport fast pa grebet og opbevar det i et tort rum.

Figur 20
Maskinen kan stilles opret til opbevara- ring. På maskinens bund er en yderlige- re parkeringsposition til gulvdysen.

Pleje, vedligeholdelse

Risiko

Før alle service- og vedligeholdelsesarbej der skal maskinen afbrydes og stikket traks ud.

Rense/udskifte mellemfilteret

Bemark: Ved normal brug bør mellemftilret rengøres haver 8. uge uller tidligere, hvssugeevnen reduceres.

Til rengöring bruges en gaëns husholddingssvamp af blodt materiale for at undgaskader på coatede lameller.

Figur 17

Mellemfilterets enkelte lameller renses med svampen under flydende vand.
Filteret skal tørres fuldstændigt.
Ved normalt drug skal mellemfilteret ud-skiftes senest after 12 maneder, ellertidigere after behov.

Bemark: Mellemfilteret skal bortskaffes i restaffaldet.

Rengoring af maskinen og tilbehør

Risiko

Undlad at bruge skuremidler, glas-ller universalrengoringsmidden! Nedsaenk aldrig apparatet i vand.

Figur 18

Til rengöringen kan sugeslangen og händtaget tages fra hinanden.
Kontroller tilbehoret for tilstopninger og rens om nodvendigt. Der mä ikke bruges vand til rengøring af gulvdysen.

Rense turbo-gulvdsen

• afhængig af udstyret Adskil opspolede hare i børstevalsen med en saks lungs med snitkanten og sug dem sa ud med fugedysen.

Udskifte HEPA-filteret

Bemark: For at opn à en optimal rengø-ringseffekt og Funktion skal filteret senest udskiftes after 12 maneder. Ved beskadi-gelser erler sterk tilsmudsning skal det udskiftes tidligere.

OBS

HEPA-filteret mä ikke vaskes!

Fjern udsugningslaget.
Figur 19
Fjern HEPA-filteret.
Isæt et nyt HEPA-filter sáledes, at det gär i hak med et "KLIK".
Sæt afdækningen tilbage igen sá det gär i hak med et "KLIK".

Tekniske data

Mærkespænding1~50/60 Hz	220-240	V
Ydelse Pnom.	900	W
Pafyldningsmængdevandfilterbeholder	1,7	I
Lydtryksniveau	66	dB(A)
Vægt (uden tilbehør)	7,5	kg
Nominel bredde, tilbehør	35	mm

DS 6.000 Waterfilter

DS 6.000 Waterfilter, Medclean:

HEPA-filter H 13 classe iht. EN 1822 (status 1998)

DS 5.800 Waterfilter:

HEPA-filter H 12 classe iht. EN 1822 (status 1998)

Forbehold for tekniske ændringer!

Ved hjælp afitte oversigt kan De selv afhjælp mindre fejl.

Kontakt den autoriserte kundeservice i tvivlstillfaelde.

Risiko

Før alle service- og vedligeholdesesarbej der skal maskinen afbrydes og stikket traks.kes ud.

Reparationsarbejder og arbejder pa elektriske komponenter skal altid udfores af autoriserede servicefolk.

Maskinen suger ikke

Strømtilforsel er afbrudt

Prepladen blev gemt eller sidder icke rigtigt i maskinen

Saat prepladen korrekt ind. (se: PAFYLD VANDFILTERBEHOLDEREN).

Mellemfilteret mangler aller sidder ikke korrekt.

Kontrollere mellelmfilteret.

Mellemfilterer er tilsmudset

Udvask filteret, isæt et nyt filter after behov. (se: PLEJE,VEDLIGEHOLDELSE)

Mellemfilterer er vad

Mellemfilteret skal tøre erler et nyt mellemfilter saettes i. (se: PLEJE,VEDLIGEHOLDELSE)

Stark skumdannelse i vandfilterbeholderen

Udskift vandet og tilsaet 1-2 daeksler FoamStop. Kontroller mellemfilteret for fugtighed. Rens det fugtige filter evt. under flydende vand og lad det tørre ell er isaat et nyt filter.

For ringe eller for meget vand i vandfilterbeholderen.

Kontroller MIN / MAX mærkningen på beholderen.

HEPA-filteret er tilsmudset

Udskift HEPA-filteret. (se: PLEJE,VEDLIGEHOLDELSE)

Fejlluftskyderen på handgrebet er Åben

Luk fejlluftskyderen. (se: ARBEJDE MED GULVDYSEN)

Maskinens Iag lukker畸形

Vandfilterets lag er/DDKE korrekt placeret

Placer vandfilterets lag korrekt.

Vandfilteret er/DDE korrekt isat

Tag vandfilteret ud og isæt det korrekt i maskinen. (se: PAFYLD VANDFILTERBEHOLDE-REN).

Innholdsfortegnelse

Generelle merknader .NO 5

Sikkerhetsanvisninger .NO 6

Beskrivelse av apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Igangsetting/drift. NO 7

Pleie,vedlikehold .NO 9

Tekniske data. 9

Hjelp ved funksjonsfeil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 10

Generelle merknader

Kjaere kunde,

Før første gangs bruk av apparatet, les dette originale bra克斯

bruktvannet kan tommes i avlopet sα lenge det ikke er forbudte stoffer i det.

Leveringsomfang

Leveringsomfang for apparatet er vist pa emballasjen. Kontroller at innholdet i pakken er fullstendig, nár du pakker ut.

Sikkerhetsanvisninger

En skadet strømledning mä skiftes ut umidelbart hos autorisert kundeservice aller autorisert elektriker.

Arbeid med fugedyse og møbeldyse

Merk: Fugedyse og møbeldyse er plassert i apparatet.

Figur 11

HEPA-filteret skal ikke vaskes!

Ta av lufteklaffen.

Figur 19

Ta ut HEPA-filteret.
Sett inn et nytt HEPA-filter slick at du hører et "KLIKK" nár filteret sitter som det skal.
Sett pàdekselet, som ogsa gár iinn-grep med et "KLIKK".

Tekniske data

Apparatet suger ikke

Falskuftdyse på händtak apen

Lukk falskuftdysen.

(se: ARBEIDE MED GULVDYSE)

Sakerhetsanvisninger

Sattistotplattanordentligt.

(se : FYLLA PÅ BEHÄLLARE FÖR VATTENFILTER)

Mellanfilter saknas aller erj korrekt insatt.

Kontroller mellanfilter.

Mellanfiltret ar nedsmutsat
