BEDIENUNGSANLEITUNG VC6 KARCHER

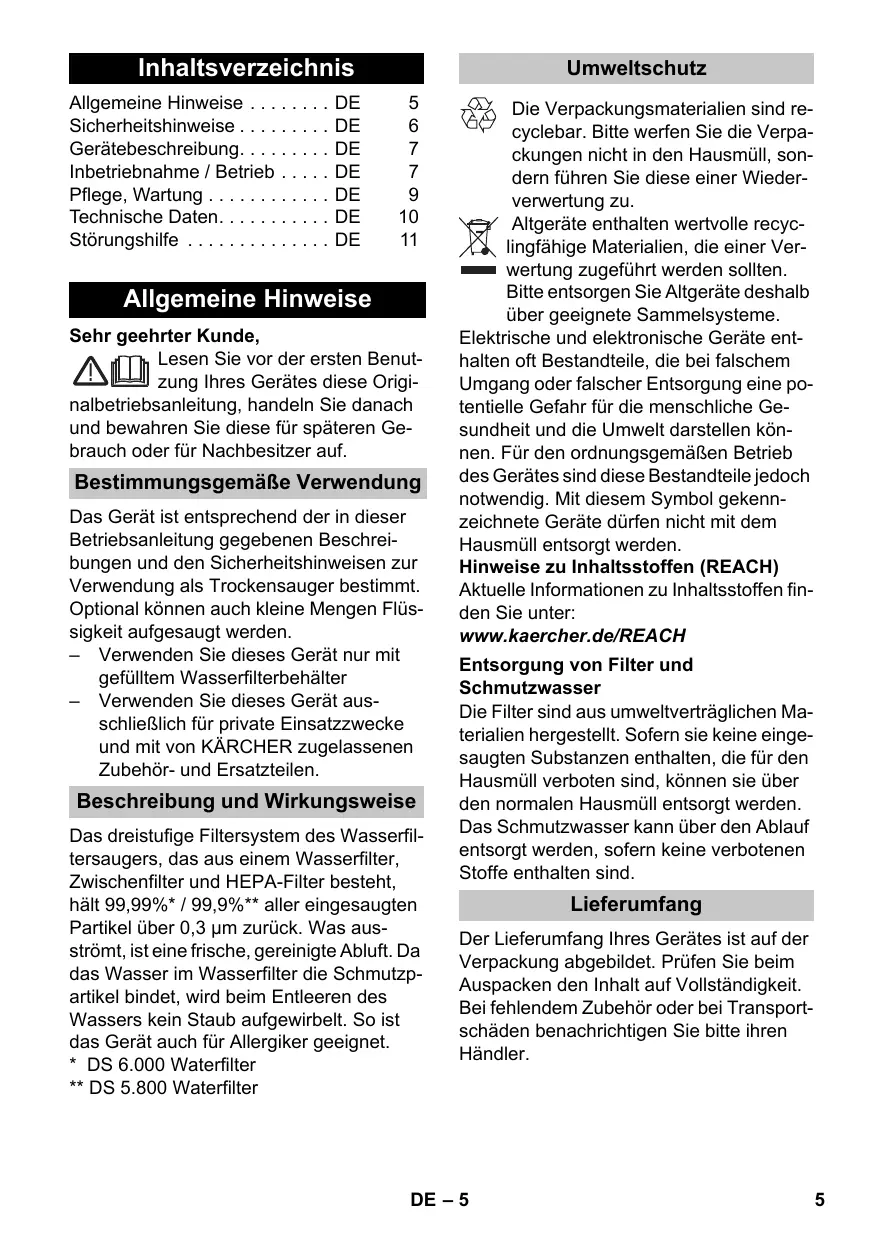

Allgemeine Hinweise DE 5

Sicherheitshinweise DE 6

Gerätebeschreibung. DE 7

Inbetriebnahme/Betrieb .7

Pflege, Wartung DE 9

Technische Daten. 10

Störungshilfe DE 11

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Origi

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäß Verwendung

Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Trockensauger bestimmt. Optional konnen auch keine Mengen Flüssigkeit aufgesaugt werden.

• Verwenden Sie these Gerät nur mit gefülltem Wasserfilterbehälter
• Verwenden Sie these Gerät ausschließlich für private Einsatzzwecke und mit von KÄRCHER zugelassenen Zubehör- und Ersatzteilen.

Beschreibung und Wirkungsweise

Das dreistufige Filtersystem des Wasserfiltersaugers, das aus einem Wasserfilter, Zwischenfilter und HEPA-Filter besteht, halt 99.99% / 99.9% ** aller eingesaugten Partikel über 0.3 m darüber. Was ausströmmt, ist eine frische, gereinigte Abluft. Da das Wasser im Wasserfilter die Schmutzp-artikel bindet, wird beim Entleeren des Wassers kein Staub aufgewirbelt. So ist das Gerät auch für Allergiker geeignet.

• DS 6.000 Waterfilter
  ** DS 5.800 Waterfilter

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclungfähige Materialien, die einer Verwertung zugeführrt werden sollenn.

Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen konnen. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit thisem Symbol gekenn-zeichnete Geräte)dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Entsorgung von Filter und Schmutzwasser

Die Filter sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden. Das Schmutzwasser kann über den Ablauf entsorgt werden, sofern keine verbotenen Stoffe enthalten sind.

Lieferumfang

Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sieitte ihren Handler.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handler oder die{nachste autorisierte Kundendienstelle.

(Adresse siehe Rückseite)

Kundendienst

Bei Fragen oder Störungen hilft Ohnen unsere KÄRCHER-Niederlassung kein worse.

(Adresse siehe Rückseite)

Bestellung von Ersatzteilen und Sonderzubehör

Eine Auswahr der am haufgsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

Ersatzteile und Zubehör erhalten Sie bei ihrem Handler oder bei ihrer KÄRCHER-Niederlassung.

(Adresse siehe Rückseite)

Sicherheitshinweise

• Dieses Gerät ist nicht damit bestimmt, durch Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutz ten ist und haben die daraus resultierenden Gefahren verstanden.

• Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen mit dem Gerät nicht speiten.

• Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
  Die Reinigung und Anwenderwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.
• Bei längeren Arbeitspausen Gerät am Hauptschalter / Geräteschalter ausschalten oder Netzsteckerziehen.

Elektrischer Anschluss

Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

Stromschlaggefahr

Netzstecker und Steckdose niemals mit feuchten Handen anfassen.

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdoseziehen. Anschlussleitung mit Netzstecker vor dem Betrieb auf Schaden prufen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen halten, um Gefährdun-gen zu vermeiden.

Zur Vermeidung von Elektrounfalen empfehlen wir, Steckdosen mit vorgeschaltem Fehlerstrom-Schutzschalter (max.

30 mA Nennauslöse-Stromärke) zu benutzten.

GEFAHR

Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

• Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reactive Stäube)
  Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln
• Unverdünnte starke Säuren und Laugen
• Organische Lösungsmittel (z.B. Benzin, Farbverträger, Aceton, Heizöl).

Zusätzlich konnen diese Stoffe die am Gerät verwendeten Materialien angreifen.

Gerätebeschreibung

Abbildungen siehe Ausklappeite 4

1 Netzanschlusskabel mit Stecker
2 Geräteschalter (EIN/AUS)
3 Geräteklappe
4 Tragegriff
5 Öffungstaste für Geräteklappe
6 Entschädnerflüssigkeit (FoamStop)
7 Polsterduse
8 Parkhalterung fur Bodendüse
9 Zubehörklappe
10 Zubehöraufnahme
11 Fugendüse
12 Abluftklappe für HEPA-Filter
13 HEPA-Filter
14 Wasserfilterbehalter
15 Prallplatte
16 Deckel von Wasserfilterbehälter
17 Zwischenfilter
18 Bodendüse, umschaltbar
19 Entriegelung zur Verstellung des Teles-kopsaugrohrs
20 Teleskopsaugrohr
21 Fehlflutschieber
22 Handgriff
23 Saugschlauch

Beim Gerät 1.195-202.0 zusammen im Lieferumfang

24 Turbobodenduse

Inbetriebnahme / Betrieb

Achtung! Das Gerät darf bei gefülltem Wassertank nur im waagerechten Zustand betrieben werden. Der Wassertank muss vor Aufstellen des Gerätes entleert werden, sonst kann es zu Beschädigungen am Fußboden kommt.

Hinweis

Sollte beim Einsatz des Gerätes die Netzsicherung auslösen, kann es daran liegen, dass gleichzeitig andere Elektrogeräte am gleichen Stromkreis angeschlossen und betrieben werden. Netzabsicherung siehe Kapitel „Technische Daten".

Das Gerät schaltet sich bei Gefahr einer Überhitzung automatisch ab. Schalten Sie das Gerät aus undziehen den Netzstecker. Wechseln Sie den HEPA-Filter. Nach Beseitigung der Störung das Gerät mindestens 1 Stunde abkühlen halten, dann ist das Gerät wieder betriebsbereit.

Zubehör anschließen

Abbildung 1

Saugschlauch an Gerat anschlieben.
Handgriff mit Teleskopsaugrohr verbinden und Bodendüse aufstecken.

Abbildung 2

Entriegelung betätigten und inneres Rohr auf die gewünschte Länge ausziehen bzw. einschieben.

Hinweis: Das Teeskopsaugrohr entspreadend ihrer Gröbe einstellen damit Sie in aufrechter Haltung entspannt Arbeiten können.

Wasserfilterbehälter füllen

Achtung

Gerät nicht ohne befüllten Wasserfilterbehälter benutzen!

Bei Auslieferung ist der Zwischenfilter und die Prallplatte bereits eingesetzt. Achten Sie beim Befüllen darauf, dass diese Bestandteile richtig eingesetzt sind (siehe: LIEFERUMFANG). Sie können die Ursache für schlechte Absaugleistung oder früherzeitigen Ausfall des Zwischenfilters sein (siehe: BETRIEB BEENDEN).

Abbildung 8

Geräteklappe öffnen und Entschaumerflüssigkeit (FoamStop) sowie Wasserfilterbehälter herausnahmen.

Abbildung 4

Den Deckel vom Wasserfilterbehälter abnehmen sowie die Prallplatte Herausnehmen und den Wasserfilterbehälter zwischen der MIN und MAX-Markierung mit Leitungsswasser (ca. 1,7 Liter) befüllen!

Abbildung 5

Von der Entschädermflüssigkeit (FoamStop) eine Verschlusskappe in den Wasserfilterbehälter zugeben.

Hinweis: Die Funktionswise des Saugers beruht auf der Verwirbelung der Saugluft im Wasserfilter. Dabei sammel sich Sauggut und Reinigungsmittelrückstände von Bodenbelägen im Wasserbad. Unter bestimmten Umständen kann dies zu Schaumbildung führen. Um diese zu unterbinden, mussen Sie eine Verschlusskappe voll Entschaumerflüssigkeit in das Wasserbad geben. Eine leichte Schaumbildung während des Betriebes ist normal und führt zu keiner Beeinträchtigung der Funktion.

Abbildung 6

Hinweis: Füllen Sieitte Wasser nach wenn der Wasserstand im Behälter während der Arbeit unter die „MIN" Markierung sinkt. Prallplatte einsetzen und den Deckel vom Wasserfilterbehälter wieder aufsetzen. Den Wasserfilterbehälter ganz in das Gerät einsetzen.

Mit der Arbeit beginnen

Abbildung 7

Das Netzkabel vollständig aus dem Gerätziehen.

Abbildung 8

Gerätestecker in Netzsteckdose einstecken.
Zum Einschalten den Geräteschalter (Ein-/Aus) drucken.

Achtung

Keine großen Mengen an pulverfornigen Stoffen wie Kakao, Mehl, Waschmittel, Puddingpulver und ähnliche aufsaugen!

Arbeiten mit der Bodendüse

Saugen von Hartflächen

Abbildung 9

Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind ausgefahren.

Saugen von Teppichböden

Abbildung 10

Mit dem Fuß den Umschalter der Bodendüse drücken. Die Bürstenstreifen an der Unterseite der Bodendüse sind eingefahren.

Hinweis

Durch die hohe Saugleistung des Gerätes konnen sich die Saugdüssen bei Arbeiten auf Teppichen, Polstern usw. zu fest ansaugen. Benutzen Sie in thisem Fall den Fehlfluetschieber zur Reduzierung der Saugleistung. Nach Gebrauch wieder schreiben.

Arbeiten mit Fugendüse und Polsterdüse

Hinweis: Fugendüse und Polsterdüse sind im Gerät untergebracht.

Abbildung 11

Zum Arbeitsen Zubehörklappe öffnen und gewünschte Düse entnahmen.

Fugendüse

für Kanten, Fugen, Heizkörper und schwer zugängige Bereiche.

Polsterduse

zum Absaugen von Polstermöbeln, Gardinen, Matratzen u.a.

Turbobodendüse

• je nach Ausstattung

Abbildung 12

Turbobodendüse (Bestell-Nr. 4.130-177.0) Bürsten und Saugen in einem Arbeitsgang. Besonderss geeignet zum Aufsaugen von Tierhaaren und Saugen von hochflorigen Teppichen. Antrieb der Bürstenwalze erfolgt über den Luftstrom. Kein Elektroanschluss erforderlich.

Parkstellung

Abbildung 13

Gerat ausschalten, dazu Gerateschalter (Ein-/Aus) drucken.

Abbildung 14

Die Bodendüse bei Arbeitspausen in die Aufnahme am Gerät stecken.

Betrieb beenden

Abbildung 13

Gerat ausschalten und Netzsteckerziehen.

Abbildung 15

Durch leichtes Ziehen am Netzanschlusskabelziehtsicht das Kabel automatisch in das Gerät ein.

Reinigen des Wasserfiltersystems

Achtung

Nach jedem Gebrauch Wasserfilterbehälter, Filterdeckel und die Prallplatte unter fliebendem Wasser abspulen und trocknen halten. Achten Sie auf sauber gereinigte Führungen der Prallplatte.

Abbildung 3

Den Wasserfilterbehälter aus dem Gerät entnahmen (siehe: WASSERFILTERBEHÄLTER FÜLLEN).

Abbildung 16

Deckel vom Behälter abnehmen und Prallplatte entnehmer.
Den Wasserfilterbehälter entleeren.
Deckel, Prallplatte und Wasserfilterbehälter unter fließendem Wasser abspälen und und trocknen halten.

Abbildung 17

Den Zwischenfilter nach Bedarf Reini- gen/Abspulen. (siehe: PFLEGE, WARTUNG)

Achtung

Alle Teile des Wasserfilters müssen vor dem Zusammenbau gut getrocknet sein!

Transport, Aufbewahren

Achtung

Vor der Aufbewährung des Gerätes sicherstellen, dass sich kein Wasser mehr im Wasserfilterbehälter befindet und alle Teile des Wasserfiltersystems gut getrocknet sind.

Gerät zum Transport am Tragegriff halten und in trockenen Räumen aufbewahren.

Abbildung 20

Gerät kann zur Aufbewährung aufrecht gestellt werden. Auf der Unterseite des Gerätes befindet sich für die Bodendüse eine zusätzliche Parkposition.

Pflege, Wartung

GEFAHR

Vor allen Pflege- und Wartungsarbeitend das Gerät ausschalten und den Netzsteckerziehen.

Zwischenfilter reinigen / wechseln

Hinweis: Den Zwischenfilter bei normalem Gebrauch spätestens alle 8 Wochen reini-gen, bei nachlassender Saugkraft auch früher.

Zur Reinigung einen handelsüblichen Haushaltsschwamm aus weichem Material verwenden, um eine Beschädigung der beschichteten Lamellen zu vermeiden.

Abbildung 17

Die einzeln Lamellen des Zwischen filters mit dem Schwamm unter flieben dem Wasser reinigen.
Filter vollständig trocknen halten.
Bei normalem Gebrauch den Zwischenfilter spätestens nach 12 Monaten auswechseln, bei Bedarf auch früher.

Hinweis: Der Zwischenfilter muss im Restmull entsorgt werden.

Gerät und Zubehör reinigen

GEFAHR

Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

Abbildung 18

Saugschlauch und Handgriff konnen zum Reinigen auseinandergenommen werden.
Das Zubehör auf Verstopfung kontrollieren und wenn nötig reinigen. Zum Reinigen der Bodendüse finden kein Wasser verwendet werden.

Turbobodendüse reinigen

• je nach Ausstattung

In der Bürstenwalze eingewickelte Haare mit einer Schere entlang der Schnittkante trennen, danach mit der Fugendüse absauen.

HEPA-Filter wechseln

Hinweis: Um eine optimale Reinigungslistung und Funktion des Gerätes zu gewährleisten muss dieser spätestens nach 12 Monaten gewechselt werden. Bei Beschädigung oder starker Verschmutzung vorher austauschen.

Achtung

Den HEPA-Filter nicht auswassen!

Die Abluftklappe abnehmen.

Abbildung 19

Den HEPA-Filter entnehmen.
Einen neuen HEPA-Filter soenetzen, dass er mit einem „KLICK" einrastet.
Die Abdeckung wieder so einsetzen, dass sie mit einem „KLICK" einrastet.

Technische Daten

Nennspannung 1~50/60 Hz	220-240	V
Leistung Pnenn	900	W
Einfüllmenge Wasserfil- terbehälter	1,7	I
Schalldruckpegel	66	dB(A)
Gewicht (ohne Zubehör)	7,5	kg
Nennweite, Zubehör	35	mm

DS 6.000 Waterfilter

DS 6.000 Waterfilter, Medclean:

HEPA-Filter H 13 Klasse nach EN 1822 (Stand 1998)

DS 5.800 Waterfilter:

HEPA-Filter H 12 Klasse nach EN 1822 (Stand 1998)

Technische Änderungen vorbehalten!

Störungshilfe

Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben. Im Zweifelfall wenden Sie sichitte an den autorisierten Kundendienst.

GEFAHR

Vor allen Pflege- und Wartungsarbeitend das Gerät ausschalten und den Netzsteckerziehen.

Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Gerä saugt nicht

Stromzufuhr ist unterbrochen

Netzsteckerziehen,Anschlusskabel und Netzstecker auf Schaden prufen.

Schwache / nachlassende Saugleistung

Prallplatte vergessen oder nicht richtig eingesetzt

Prallplatte richtig einsetzen. (siehe: WASSERFILTERBEHÄLTER FÜLLEN)

Zwischenfilter fehlt oder ist nicht richtig eingesetzt

Zwischenfilter überprüfen.

Zwischenfilter ist verschmutzt

Filter auswassen, bei Bedarf neuen Zwischenfilter einsetzen. (siehe: PFLEGGE, WARTUNG)

Zwischenfilter ist nass

Zwischenfilter trocknen halten oder neuen trockenen Filter einsetzen. (siehe: PFLEGE, WARTUNG)

Starke Schaumbildung im Wasserfilterbehälter

Wasser wechseln und 1-2 Verschlusskappen FoamStop zugeben. Zwischenfilter auf Feuchtigkeit überprüfen. Wenn notig, feuchten Filter unter flieBendem Wasser reinigen und anschlieBend trocknen halten, oder neuen Filter einsetzen.

Zu weniger oder zu viel Wasser im Wasserfilterbehälter

→ MIN / MAX Markierung am Behälter überprüfen.

HEPA-Filter ist verschmutzt

HEPA-Filter auswechseln. (siehe: PFLEGE, WARTUNG)

Zubehör ist verstopft

Verstopfung beseitigen. (siehe: PFLEGE, WARTUNG)

Fehlflustschieber am Handgriff offen

Fehlfluhschieber schlieben. (siehe: ARBEITEN MIT DER BODEN-DUSE)

Geräteklappe schließ nicht

Deckel des Wasserfilters ist nicht richtig aufgesetzt

Deckel des Wasserfilterbehalters rechtig aufsetzen.

Wasserfilter ist nicht richtig eingesetzt

Wasserfilter hereausnehmenundrichtig indasGerateinsetzen. (siehe:WASSERFILTERBEHÄLTER FULLEN)

Contents

General notes. EN 5

Safety instructions EN 6

Technische gegevens. 10

De HEPA-filter nicht uittwassen!

Apparaat zuigt nicht

Stroomtoevoer is onderbroken

Keerschot vergeten of nicht juist aangebracht

Tussenfilter ontbreekt of is nicht juist aangebracht

Tussenfilter controleren.

Waterfilter is nicht juist aangebracht.

Skötsel, unterhalb. SV 9

Svag / minskande sugeffekt

Tillbehör ar tilltäppt

Atgårda stopp.

(se: SKÖTSEL, UNDERHÄLL)

Öppna sidoluftreglaget på handtaget.

Stang sidoluftsreglage.

(se : ARBETA MED GOLVMUNSTYCKET)

Elektrühendus

Iwki qunbtpi kipnehen ketkeh

→ Φильърдлжуьньз,кжeTTiikболca ЖаHAфиьърдлснгriizH. (KYTIM,ЖОнDEУбЛIMINOKыньз).

Iwki qunbtpi bilfarndbi

IwkiФильТрдi KeNTipiH3 HemeceKaHa KypfakФильТрдi eHri3iH3. (KYTIM, XKTHDEY 6eJIIMIN OKbIHbI3).

CyФИntp cayblbHa aca KaTTbl KenipwikTeHyi

CydbaybCTbipn,FoamStop 6yibMbIHah1-2KaIpaKaYbIHb3. IwkiΦnIbTpiniH bIrfanDb6oIfAH 6oImaHaBH TeKcepi aIbIHb3.Erep KaKeT 6OJCa DbIMkBnΦnIbTpdi aFbIMDbCyactbIHdaXyblN XeHe CoaHa KeiH KpyFaTBHb3 HeMeceKaHa ΦNbTpMeH anMaCTbIPbIHb3.

Cy cnIbTp caybITbIHdAfbl CydbIH TbIM a3 Hemece TbIM MOJ 60Jy

→ CaybITaBtMIN/MAX KepceTkiUTepiH TeKcepin aJIbIHbI3.

HEPA cy3rici kipnehin keTkeh

HEPA cy3riHi aybIcTbIpbIhbl3. (KYTIM, XΘHДEY 6eJIIMiH OKblHbI3).

Биьмблшергпдякабн

KacaHdbI JXOJIbIHb3. (KYTIM, XOHIDey 6eJIIMiH OKblHb3).

EkiHsi aya KJIanaHbIH TyTKaDaHaWbIHbI3.

→ Ekinui aya knaanadbi jka6bHb3. (EDEH COPY UYMEKNEH JYMbIC ICTEY)

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40
