Tuotetyyppi	Liikuteltava monoblokki-ilmastointilaite
Merkki	Electrolux
Malli	WP71-265WT
Sähkönsyöttö	220-240 V ~ 50 Hz, 10 A
Jäähdytysteho	Ei tarkennettu käyttöohjeessa
Suositeltu pinta-ala	Yli 12 m²
Kylmäaine	Syttyvä kaasu (tyyppiä ei tarkennettu)
Käyttötilat	Jäähdytys, lämmitys, puhallin, kosteudenpoisto, automaatti
Puhallinnopeudet	Auto, korkea, keskitaso, matala
Kaukosäädin	Kyllä, paristo CR2016 (3 V DC)
Säädettävä lämpötila-alue	16 °C - 32 °C
Näyttö	Lämpötila °C tai °F (vaihdettavissa)
Poistoletkun pituus	38 cm - 150 cm (pidennettävä)
Ikkunasovitussarja mukana	Kyllä, avattavalle ikkunalle (56-112 cm)
Ilmansuodatin	Pestävä, puhdistus suositellaan 2 viikon välein
Kondenssivesisäiliö	Tyhjennyspumpulla, manuaalinen tai jatkuva tyhjennys mahdollista
Wi-Fi-yhteys	Kyllä, sisäänrakennettu Wi-Fi-moduuli (poiskytkettävissä)
Paino	Ei tarkennettu
Mitat (K x L x S)	Ei tarkennettu
Turvallisuus	Kompressorin suojaus (3 min viivästetty uudelleenkäynnistys), automaattinen sammutus säiliön täyttyessä, virheentunnistus
Melutaso	Ei tarkennettu
Energialuokka	Ei tarkennettu
Mukana toimitettavat lisävarusteet	Poistoletku, ikkunasovitussarja, tyhjennysletku, kaukosäädin, ruuvit, koristeellinen kalvo, hihna

Usein kysytyt kysymykset - WP71-265WT ELECTROLUX

Mikä on ilmastointilaitteen WP71-265WT teho?

Käyttöohje ei tarkenna tarkkaa tehoa BTUina tai Watteina. Tämän luokan mallille arvioi noin 7000-9000 BTU/h (2-2,6 kW) 12-25 m²:n huoneeseen.

Kuinka ikkunasovitussarja asennetaan?

Ikkunasovitussarja asennetaan avattavaan ikkunaan. Avaa ikkuna, aseta sovitussarja säätämällä se korkeuteen (56-112 cm), sulje ikkuna lukitaksesi sen. Käytä hihnaa ja koristeellista kalvoa tiivistämiseen. Poistoletku kiinnitetään laitteen takaosaan ja sovitussarjaan.

Miksi ilmastointilaitteeni näyttää 'P1'-virhekoodia?

Koodi 'P1' tarkoittaa, että vesisäiliö on täynnä. Siirrä laitetta varovasti tyhjennyspaikalle, irrota alempi tyhjennystulppa veden poistamiseksi ja käynnistä uudelleen. Jos virhe jatkuu, ota yhteyttä huoltoon.

Kuinka ilmansuodatin puhdistetaan?

Sammuta ja irrota laite verkosta. Poista 4 suodatinta takaa. Pese ne kuumalla vedellä ja astianpesuaineella, huuhtele ja kuivaa täysin. Aseta kuivat suodattimet takaisin. Puhdista 2 viikon välein parhaan toiminnan varmistamiseksi.

Ilmastointilaite ei jäähdytä tarpeeksi, mitä tehdä?

Tarkista, ettei suodatin ole likainen, poistoletku ole tukossa, asetettu lämpötila on alhaisempi kuin huonelämpötila ja että huone on suljettu. Jos ulkolämpötila on alle 16 °C, jäähdytys ei välttämättä toimi.

Voinko käyttää ilmastointilaitetta ilman poistoletkua?

Puhallin- tai kosteudenpoisto-tilassa poistoletkua ei tarvita. Jäähdytys- tai lämmitys-tilassa letkua on käytettävä kuuman/kylmän ilman poistamiseksi ulos.

Kuinka vaihdan kaukosäätimen pariston?

Käännä kaukosäädin ympäri. Käytä kolikkoa kääntääksesi lokeron kantta vastapäivään. Poista sisempi kansi ja vaihda paristo CR2016 (3 V). Sulje kannet.

Mitä virhekoodit 'A5', 'E5', 'E4', 'E7' tarkoittavat?

'A5' = huonelämpötila-anturin virhe; 'E5' = höyrystinanturin virhe; 'E4' = tiedonsiirtovirhe; 'E7' = sisämoottorin vika. Kaikissa tapauksissa ota yhteyttä valtuutettuun Electrolux-huoltoon.

Ilmastointilaite pysähtyy muutaman minuutin toiminnan jälkeen, miksi?

Tämä voi johtua likaisesta suodattimesta, erittäin korkeasta ulkolämpötilasta (kompressori ylikuumenee) tai täydestä vesisäiliöstä. Puhdista suodatin, valitse korkeampi puhallinnopeus ja tarkista virhekoodi näytöltä.

Mikä on tyhjennysletkun enimmäiskorkeus?

Tyhjennysletkua ei saa nostaa laitteen yläpuolelle kosteudenpoisto- tai lämmitystilassa. Se on liitettävä alempana olevaan tyhjennykseen painovoimaisen virtauksen mahdollistamiseksi. Pumppu voi kuitenkin nostaa vettä tietylle korkeudelle, mutta sitä ei ole tarkennettu käyttöohjeessa.

KÄYTTÖOHJE WP71-265WT ELECTROLUX

Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista. Tervetuloa Electroluxin.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huolto-ohjeita: www.electrolux.com/webselfservice

Rekisteröi tuote paremman palvelun saamiseksi: www.registerelectrolux.com

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Käytä aina vain alkuperäisiä varaosia.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme.

Malli, tuotenumero, sarjanumero.

Tiedot löytyvät arvokilvestä.

Varoitukset/huomautukset ja turvallisuusohjeet.

Yleisohjeet ja vinkit.

Ympäristönsuojeluohjeita.

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

1. TURVALLISUUSOHJEET

VAROITUS!

• Tätä laitetta saa käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat alentuneet, tai joilla ei ole riittävää kokemusta tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo tai neuvoo heitä laitteen käytössä.
• Lapset eivät saa leikkiä laitteella.
• Jos virtajohto on vioittunut, se on vaaran välttämiseksi annettava valmistajan, huoltoedustajan tai pätevöityneen henkilön vaihdettavaksi.

Tämä ohjekirja sisältää uuden ilmastointilaitteenne oikeaoppisen käytön. Lue nämä ohjeet kokonaan, ennen kuin aloitat laitteen käytön. Tämä ohjekirja tulee säilyttää varmassa paikassa tulevia käyttökertoja varten.

HUOMAUTUS!

• Jos laite tarvitsee korjausta tai huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen.
• Ota yhteyttä asentajaan tämän laitteen asentamiseksi.
• Pienet lapset tai rajoitteiset henkilöt eivät saa käyttää ilmastointilaitetta ilman valvontaa.
• Pieniä lapsia tulee valvoa, etteivät he leikkisi ilmastointilaitteella.
• On olemassa paikallisten viranomaisten asettamia ilmastointilaitteiden suurimpia sallittuja äänitasoja.
• Jos virtajohto on vaihdettava, vaihdon saa suorittaa vain ammattitaitoinen henkilöstö.
• Vain valtuutetut henkilöt saavat tehdä asennustyöt kansallisten kytkentästandardien mukaan (jos olemassa). Virheellinen kytkentä voi aiheuttaa ylikuumenemista ja tulipalon vaaran.
• Varo, etteivät sormesi jää puhaltimen väliin säätäessäsi vaakasuuntaisia säleikköjä.

1.1 Tärkeitä huomautuksia

1. Älä käytä laitetta ilman ilmansuodatinta.
2. Älä käytä laitetta lämpölähteen tai avotulen lähellä.
3. Älä altista laitetta suoralle auringonvalolle.
4. Säilytä ja siirrä laitetta aina pystyasennossa.
5. Älä peitä laitetta sen ollessa käytössä tai välittömästi käytön jälkeen.
6. Varmista aina, kun vesipumpun tyhjennysletku on liitetty, että letku kulkee tehokkaaseen viemäriin.
7. Poista aina lauhdevesi ennen laitteen varastointia. 1.2 Huomioitavat kohdat ilmastointilaitteen käytön aikana

HUOMAUTUS!

Käyttövaroitukset

• Älä muuta mitään tämän koneen osaa.
• Älä työnnä mitään esineitä laitteen aukkoihin.
• Varmista, että käytetyn sähköverkon jännitearvo on oikea. Käytä vain 220V - 240V, 50Hz, 10A virtalähdettä. Mikäli virtalähteen jännitearvo on virheellinen, laite voi vaurioitua ja seurauksena voi olla tulipalo.
• Käytä aina katkaisinta tai sopivan kokoista varoketta. Älä missään tapauksessa käytä johtoa, pistokkeita tai muita esineitä sulakkeen sijaan.
• Jos ilmastointilaitteen käytössä esiintyy epätavallista toimintaa (esim. palaneen haju), sammuta se välittömästi ja irrota se virtalähteestä.

HUOMAUTUS!

Varoitukset, jotka koskevat virtajohtoa

• Virtapistoke on liitettävä sopivaan pistorasiaan. Älä käytä jatkojohtoja.
• Työnnä virtapistoke kunnolla pistorasiaan ja varmista, että se ei ole löysällä.
• Älä vedä, vaurioita tai muokkaa virtajohtoa, äläkä upota sitä veteen. Virtajohdosta vetäminen tai sen venyttäminen saattaa aiheuttaa laitevaurioita ja sähköiskun.
• Jos virtajohto on vahingoittunut, valmistajan tai sen huoltoedustajan tai vastaavan pätevän henkilön tulee vaihtaa se vaaran välttämiseksi. Käytä korvaavana ainoastaan valmistajan määrittelemää virtajohtoa.
• Laite on kytkettävä maadoitettuun pistorasiaan. Tässä laitteessa on maadoitusjohtimen omaava johto. Pistoke on liitettävä pistorasiaan, joka on asennettu ja maadoitettu oikein.

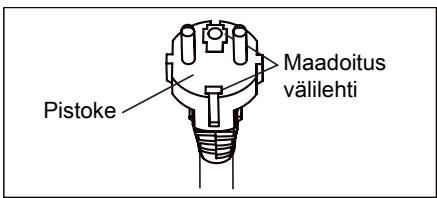

• Laite on varustettu johdolla, jossa on maadoitusjohto yhdessä maadoituspistokkeen kanssa. Pistoke on liitettävä pistorasiaan, joka on asennettu ja maadoitettu oikein. Älä katkaise tai irrota neliömaadoitustappia pistokkeesta missään tilanteessa.

(koskee vain Iso-Britanniaa)

1.3 Käyttöön liittyvät varotoimet

• Kytke laite POIS päältä ja irrota se virtalähteestä ennen huolto- tai puhdistustöitä.
• Älä roiskuta tai kaada vettä laitteeseen. Vesi voi johtaa sähköiskuun tai laitevaurioon.
• Tyhjennys tulee suorittaa aina, kun laitetta siirretään (katso sivu 14). Jos säiliöön jää vettä, se voi roiskua siirtämisen aikana.
• Kunnon tyhjennyksen varmistamiseksi, tyhjennysletku ei saa olla mutkalla tai nostettuna kosteudenpoistotoiminnon aikana. Muutoin tyhjennetty vesi voi roiskua huoneeseen.
• Lämpötila tyhjennysletkun ympärillä ei saa olla jäätymispisteen alapuolella käytön aikana. Tyhjennetty

vesi voi jäätyä letkun sisällä, jolloin laitteessa oleva vesi vuotaa huoneeseen.

• Älä tuki poistoilmanaukkoja millään esineellä. Muutoin jäähdytysteho voi heikentyä tai laite lakata toimimasta.
• Asenna jäännösvirtalaite (ROD) sähköiskulta suojaamiseksi Iso-Britannian standardien ja johdotussääntöjen mukaan.
• Pitkäaikainen altistuminen suoralle ilmavirtaukselle voi olla vaarallista terveydelle. Älä altista henkilöitä, kotieläimiä tai kasveja suoralle ilmavirtaukselle pitkään.
• Älä käytä ilmastointilaitetta muuhun kuin sen käyttötarkoitukseen (esim. tarkkuuslaitteiden, ruoan, lemmikkien, kasvien ja taideteosten säilyttämiseen). Muutoin kyseiset kohteet voivat vahingoittua.

2. TURVALLISUUSOHJEET

2.1 Käyttöä koskevia huomautuksia

• Anna 3 minuuttia kompressorille jäähdytyksen käynnistämiseksi uudestaan. Jos kytket ilmastointilaitteen pois päältä ja käynnistät sen välittömästi, anna 3 minuuttia kompressorille jäähdytyksen käynnistämiseksi uudestaan. Laitteessa on elektroniikkalaite, joka pitää kompressorin sammutettuna 3 minuuttia turvallisuussyistä.
• Jos sähkökatkos tapahtuu käytön aikana, odota 3 minuuttia ennen laitteen käynnistämistä. Käynnistä ilmastointilaite uudelleen virran uudelleen kytkeytymisen jälkeen. Jos sähkökatkos kestää alle 3 minuuttia, odota vähintään 3 minuuttia ennen laitteen käynnistämistä uudestaan. Jos laite käynnistetään 3 minuutin aikana, voi laitteen suojalaite sammuttaa kompressorin. Tämä suojalaite pitää jäähdytyksen pois päältä noin 5 minuutin ajan. Edelliset asetukset perutaan ja laite palaa alkuasetuksiin.
• Matala lämpötilakäyttö: Jäätyykö laite? Laite voi jäätyä, jos laite on asetettu likimäärin lämpötilaan 18°C ympäristön lämpötilan ollessa alhainen,

erityisesti yöllä. Näissä olosuhteissa lämpötilan laskeminen edelleen voi aiheuttaa laitteen jäätymisen. Laitteen jäätyminen voidaan estää asettamalla laitteeseen korkeampi lämpötila.

• Kosteudenpoistotila korottaa huonelämpötilaa. Laite tuottaa lämpöä kosteudenpoiston aikana ja huoneen lämpötila nousee. Poistoilmanaukosta puhalletaan kuumaa ilmaa, mutta tämä on normaalia eikä kyse ole laiteviasta.
• Ilmastointilaite puhaltaa laitteen muodostaman kuuman ilman huoneen ulkopuolelle poistoletkun kautta jäähdytystilassa. Tämän aikana, sama ilmamäärä tulee huoneeseen ulkopuolelta huoneen aukkojen kautta.
• Älä käytä muita kuin valmistajan suosittelemia sulatuksen tai puhdistamisen nopeuttamiskeinoja. Laitetta on säilytettävä tilassa, jossa ei ole jatkuvasti käytössä olevia sytytyslähteitä (esimerkiksi: avoliekit, kaasulaite tai sähkölämmitin).
• Ei saa puhkaista tai polttaa. Laite on asennettava, käytettävä ja säilytettävä huoneessa, jonka lattiapinta-ala on suurempi kuin 12 m². Kansallisia kaasumääräyksiä on noudatettava.
• Älä tuki laitteen ilmanvaihtoaukkoja.
• Laitetta on säilytettävä hyvin tuuletetulla alueella, jossa huonekoko on yli 12 m². Kaikilla kylmäainepiirin töihin osallistuvilla henkilöillä tulee olla voimassa oleva sertifikaatti teollisuuden hyväksymältä arviointiviranomaiselta, joka valtuuttaa heidän pätevyytensä käsittelemään kylmäaineita turvallisesti teollisuuden tunnistamalla arviointimäärityksellä. Huollon saa suorittaa ainoastaan valmistajan suositusten mukaisesti.

Muun ammattihenkilöstön apua vaativa huolto ja korjaus on suoritettava henkilön, jolla on pätevyys käsitellä syttyviä kylmäaineita, valvonnassa.

• Tuote sisältää litium-nappipariston. Jos uusi tai vanha litium-nappiparisto niellään, voi se aiheuttaa sisäisiä palovammoja ja johtaa kuolemaan jopa 2 tunnissa. Kiinnitä paristolokero aina kunnolla. Jos paristolokeroa ei voida sulkea kunnolla, lopeta käyttö ja pidä se lasten ulottumattomissa. Jos epäilet, että paristo on nielty, ota välittömästi yhteyttä lääkäriin.

Noudata seuraavassa esitettyjä ohjeita välttääksesi aiheuttamasta vahinkoja käyttäjälle, muille henkilöille tai omaisuudelle.

Vahinkoja ja vaurioita voi sattua, mikäli näitä ohjeita ei noudateta ja laitetta käytetään virheellisesti.

Vakavuus on luokiteltu seuraavilla merkeillä:

VAROITUS!

Tämä symboli viittaa vakavan loukkaantumisen tai kuolemanvaaraan.

HUOMAUTUS!

Tämä teksti viittaa mahdolliseen loukkaantumisen ja materiaalivahinkojen vaaraan.

Tämän ohjekirjan symbolit on kuvattu alla:

Toimenpiteen suorittaminen on aina kiellettyä.

Tämä symboli ilmaisee, että seuraava on aina suoritettava.

2.2 Varoitukset käytön aikana

VAROITUS!

Varoitukset käytön aikana

Varoitus	Merkitys
Liitä pistoke pistorasiaan oikein	Muutoin vaarana on sähköisku tai tulipalo liialisen lammön tuoton vuoksi
Älä käytä tai pysäytä laitetta asettamalla tai vetämällä pistoketta	Muutoin vaarana on sähköisku tai tulipalo lammön tuoton vuoksi
Älä vahingoita tai käytä märityksistä poikkeavaa virtajohtoa	Muutoin seuraufsena voi olla sähköisku tai tulipalo. Vialinen virtajohto on annettava valmistajan tai sen huoltopisteen tai vastaavan pätevän henkilön vaihdettavaksi vaarojen välttämiseksi
Älä muuta virtajohdon pituutta tai jaa pistorasiaa muiden laitteiden kanssa	Muutoin vaarana on sähköisku tai tulipalo lammön tuoton vuoksi
Älä käytä laitetta märillä käsillä tai kosseassa ympäristössä	Sähköiskun vaara
Älä suuntaa ilmavirtausta henkilöihin	Olemassa on tervesvaara
Varmista aina tehokas maadoitus	Virheellinen maadoitus voi aiheittaa sähköiskun
Älä päästä vetä sähköosiin	Seuraufsena voi olla toimintahäiriö ja sähköisku
Asenna aina katkaisin ja erillinen virransyööttöpiir	Virheellinen asennus voi aiheittaa sähköiskun
Irrota laite sähköverkosta, jos havaitset poikkeavia äniä, hajua tai savua	Seuraufsena voi olla tulipalo ja sähköisku
Älä käytä pistoketta, jos se on lösylä tai vauroitunut	Seuraufsena voi olla tulipalo ja sähköisku
Älä avaa laitetta käytön aikana	Seuraufsena voi olla tulipalo ja sähköisku
Pidä ampuma-aseet kaukana	Se voi aiheittaa palovaaran
Älä käytä virtajohtoa lammityslaitteiden lähellä	Seuraufsena voi olla tulipalo ja sähköisku
Älä käytä virtajohtoa syttyvien kaasujen tai poltoaineiden, kuten bensiinin, bentseenin, ohennusaineen jne. lähelle	Seuraufsena voi olla räjähdys tai tulipalo
Tuuleta huone ennen ilmastointilaitteen käytöä, jos toisessa laitteessa on kaasuvuoto	Muutoin on olemassa räjähdys-, tulipalo- ja palovammavaara
Älä pura tai muuta laitetta	Seuraufsena voi olla toimintahäiriö ja sähköisku
Huomautus	Merkitys
Älä koske laitteen metalliosinirrotaessasi ilmansuodatinta	Seurauksena voi olla vahinkoja
Älä puhdista ilmastointilaitetta vedellä	Vettä saattaa päästä laitteen sisälleja heikentää eristettä. Seurauksena voi olla sähköisku
Tuuleta huone hyvin käyttaessäilmöpumppua samanaikaisesti uunintau muun vastaavan laitteen kanssa	Seurauksena voi olla happivajaus
Kytke laite pois toiminnasta ja katkaisevirta päävirtakytkimestä, ennen kuinaloitat laitteen puhdustuksen	Älä puhdista laitetta virran ollesa kytkettynä. Seurauksena voi olla tulipalo ja sähköisku sekä henkilövahinkoja
Älä aseta huonekasveja niin lahellelaitetta, että nihin osuu suora ilmavirtaus	Muutoin siitä voi aiheutua vahinkojkotieläimelle tai kasville
Älä käytä laitetta erikoistarkoituksin	Älä käytä tätä ilmastointilaitetta tarkkuuslaitteiden, elintarvikkeiden, kotielämiumen ja taideteoksien säilytämseen. Muutoin seurauksena voi olla tuotteen laadun heikkeneminen jne
Sammuta laite ja sulje ikkuna myrskyntau rajuilman aikana	Laitteen käytto ikkunat auki voi aiheuttaa sisälilan kosteuden lisäantymisen ja kalusteiden likoamisen
Pidä kiinni pistotulpasta irrotaessasivirtajohtoa pistorasiasta	Seurauksena voi olla sähköiskuja laitteen vauroituminen
Jos laitetta ei käytetä pitkään aikaan, kytke virta pois päävirtakytkimestä	Seurauksena voi olla laitteen toimintahäiriö tai tulipalo
Älä aseta esteitä ilman tulo- taipoistoaukkojen eteen	Se voi aiheuttaa laitteen toimintahäiriöntau tapaturman
Kiinnitä suodattimet aina kunnollapaikalleen. Puhdista suodatin kahdenviikon välein	Laitteen käytäminen ilman suodattimia voi aiheuttaa sen vauroitumisen
Älä käytä voimakkaita puhdistusaineita, kuten vahaa tai tinneriä - käytä pehmeäyyhettä	Ulkomuoto voi muuttua, johtuen tuotteenvärin muutoksesta tai sen pinnanaarmuuntumiseta
Älä laita painavia esineitä virtajohdon päälleja tarkista, ettei johto ole puristuksissa	Se voi aiheuttaa tulipalon ja sähköiskun
Älä juo ilmastointilaitteesta erittyvää vettä	Se on kontaminoitua ja se voi aiheuttaa sairauksia
Pura ja asenna laite noudattaanvarovaisuutta	Terävät reunat voivat aiheuttaa vammoja
Jos vettä pääsee laitteen sisään, kytkese poisis virtualähteestä ja kytke virtakytkinpoisi pääälä. Irota pistoke virtualähteestä ja ota yhteyttä valtuutettuunhuoltoteknikkoon	Seurauksena voi olla sähköiskuja laitteen vauroituminen

3. LAITTEEN KUVAUS

Kuva 1

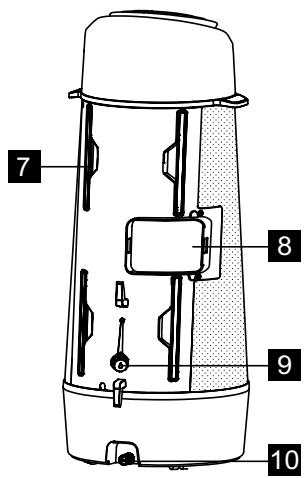

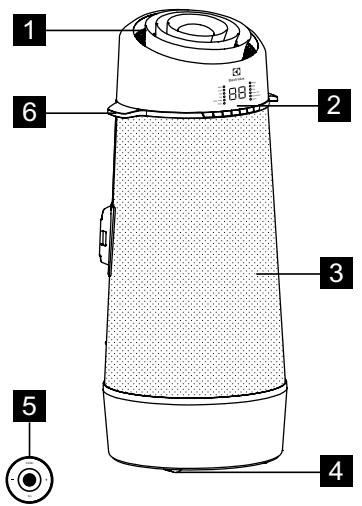

1 Huoneilman poisto 2 Ohjauspaneeli 3 Huoneilman tulo 4 Kääntyvät pyörät 5 Kauko-ohjain

6 Kantokahva (molemmilla puolilla) 7 Suodatin 8 Poistoilmanaukko 9 Tyhjennysaukko 10 Vesisäiliön tyhjennysaukko

4. TOIMITUKSEEN SISÄLTYVÄT LISÄLAITTEET

	OSAT	OSAN NIMI:	MÄÄRÄ:
1		Tyhjennysletku	1 kpl
2		Ikkunan liukusarja	1 kpl
3		Varajatkotanko	1 kpl
4		Tyhjennysletku ja sovitin	1 kpl
5		3/8" ruuvi	2 kpl
6		Koristekalvo	1 kpl
7		Kiinnitsnauha	1 kpl
8		Kaukosäädin	1 kpl

Kuva 2

• Tarkista, että pakkauksessa on kaikki lisävarusteet ja katso asennusohjeista neuvoja niiden käytöstä.

5. ASENNUSOHJEET

5.1 Kuuman ilman poisto

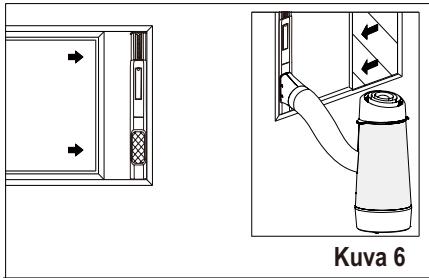

JÄÄHDYTYS-tilassa laite tulee sijoittaa ikkunan tai aukon lähelle niin, että lämmin poistoilma voidaan johtaa ulos. Sijoita laite lattialle ja varmista, että sen ympärillä on vähintään 30 cm tyhjä tila ja että se on pistorasian läheisyydessä.

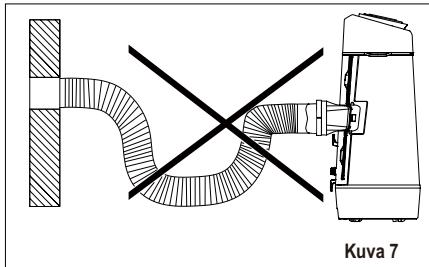

1. Pidennä jompi kumpi letkun pää (Kuva 3).

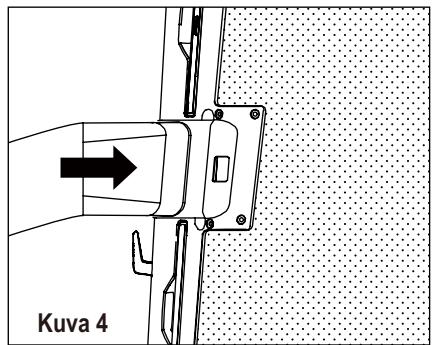

1. Työnnä sovitin A laitteen vaihtoaukkoon, kuten esitetty Kuvassa 4.

1. Asenna ikkunasarja ikkunaan ja työnnä sovitin B ikkunan liukusarjaan ja tiivisteeseen. (Kuva 5 ja 6)

Ikkunan liukusarja Minimi: 56 cm Maksimi: 112 cm Lue lisää kohdasta "5,2 Asennus ikkunapuiteisin" lisätietojen saamiseksi ikkunasarjan asennuksesta. Huom: Letkua voidaan pidentää alkuperäisestä 38 cm:n pituudesta jopa 150 cm:iin, mutta pituus kannattaa pitää mahdollisimman lyhyenä. Varmista myös, ettei letkussa ole jyrkkiä taittumia tai painumia. (Kuva 7)

5.2 Asennus ikkunapuiteisiin

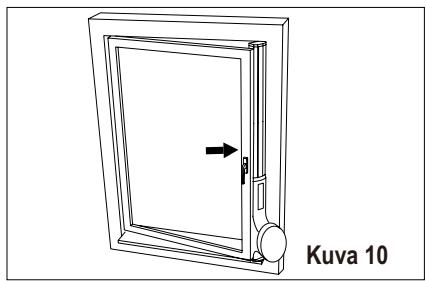

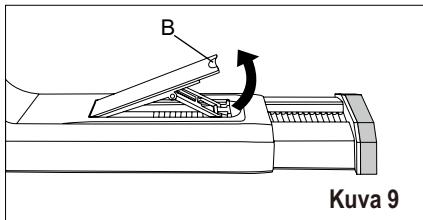

1. Avaa ikkunakarmi ja nosta ikkunan liukusarjan lukitusvipua (Kuva 9)

B: Lukitusvipu

1. Sijoita ikkunan liukusarja ikkunaan. Säädä ikkunan liukusarjan pituus ikkunan korkeuden mukaan (Kuva 10).

Teleskooppiputkea voidaan jatkaa, jos ikkuna on liian korkea.

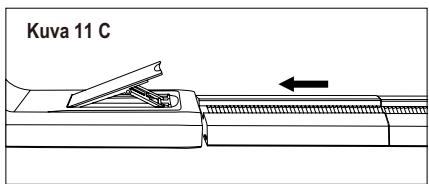

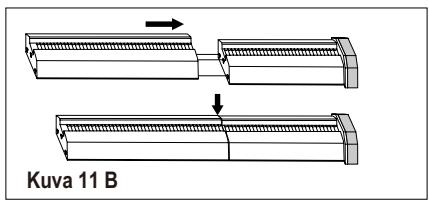

Tee tämä vetämällä teleskooppiputki täysin ulos (Kuva 11 A). Kohdista 3 koukkua jatkettavassa tangossa (myydään erikseen) 3 uran kanssa teleskooppitangon päässä ja työnnä (Kuva 11 B). Työnnä sitten teleskooppitanko takaisin ikkunasarjaan (Kuva 11 C).

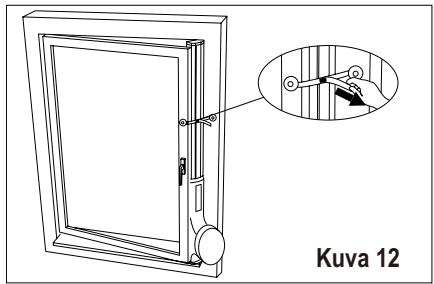

1. Paina lukitusvipua taaksepäin ikkunan liukusarjan pituudelle, sulje ikkuna ja purista ikkunasarja ikkunan ja ikkunakarmin väliin, poista suojakalvo ankkurin kielekkeistä ja kiinnitä se ikkunakarmiin, kiinnitä nauha lopuksi (Kuva 12).

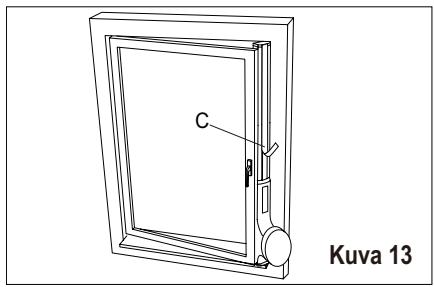

1. Leikkaa koristekalvo sopivan pituiseksi ja kiinnitä se jatkotankoon (Kuva 13).

C: Koristekalvo

6. ILMASTOINTILAITTEEN OMINAISUUDET

6.1 OHJAUSPANEELI

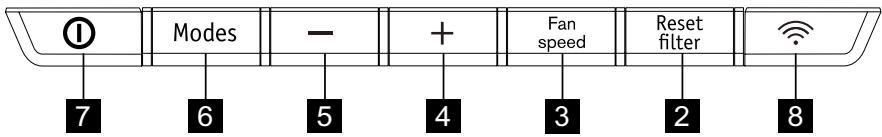

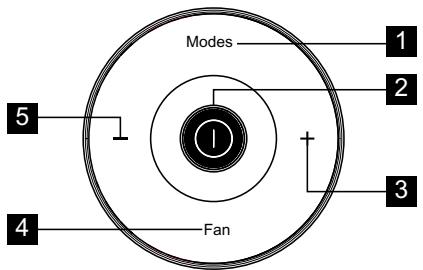

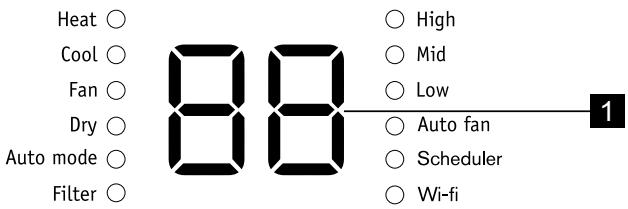

1 Näyttää lämpötilan 2 Suodattimen nollauspainike (paina 3 sekuntia nollaamiseksi) 3 Asettaa tuulettimen nopeuden 4 Lisää lämpötilaa

5 Laskee lämpötilaa 6 Asettaa tilan 7 Kytkee laitteen päälle tai pois päältä 8 wifi-painike

6.2 Kauko-ohjain

1 Paina tilan valitsemiseksi Voit kytkeä ja katkaista laitteen virran 3 Muuta lämpötila-asetusta painamalla 4 Valitse tuulettimen nopeudet painamalla 5 Laske lämpötila-asetusta painamalla

Avaa takakannet ja poista suojakalvo kauko-ohjaimen aktivoimiseksi, kun sitä käytetään ensimmäisen kerran.

1. Käytä kolikkoa tai vastaavaa takakannen kiertämiseksi vastapäivään. (Kuva 20 & 21)

1. Avaa suojakansi sisäpuolella samalla tavalla ja poista paristo. (Kuva 22)

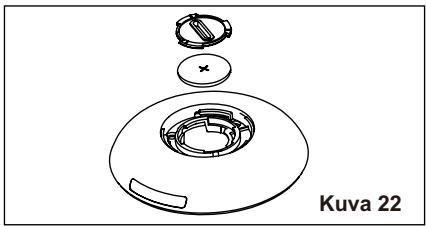

Pariston vaihtaminen

1. Käännä kauko-ohjain ympäri. Kauko-ohjaimen painikkeessa on ura.

1. Vaihda paristo ja asenna sisä- ja takakansi.

Akkutyyppi: RG15D/E-ELL (Nimellisjännite: 3 VDC)

VAROITUS!

Käytä sopivaa paristoa

1. Kemikaalipalovamman vaara. Säilytä paristoja lasten ulottumattomissa.
2. Aseta paristot oikein päin.
3. Älä käytä muita kuin määritettyjä paristoja.
4. Älä käytä uutta paristoa yhdessä vanhojen kanssa.
5. Älä hävitä paristoja tulessa. Paristot voivat räjähtää tai vuotaa.
6. Paristot on hävitettävä oikealla tavalla ja niitä on säilytettävä lasten ulottumattomissa, koska vanhatkin paristot voivat aiheuttaa tapaturman.
7. Vaurioiden välttämiseksi, poista paristot, kun laitetta ei käytetä pitkään aikaan.
8. Tämä laite on FCC-säännösten osassa 15 asetettujen määräysten mukainen. Laitteen käyttö edellyttää seuraavan kahden ehdon täyttymistä: (1) Tämä laite ei aiheuta kiusallisia häiriöitä ja (2) se ei ota vastaan mitään häiriöitä, mukaan lukien häiriöt, jotka voivat aiheuttaa epätoivottuja toimintoja.

7. KÄYTTÖOHJEET

Osa seuraavista ohjeista voidaan suorittaa vain ohjauspaneelista.

7.1 Ohjauspaneelin käyttö

Lämmitystila (mallista riippuen)

Tässä tilassa TULEE käyttää poistoilman sovittimen letkua.

1. Paina "Modes"-painiketta, kunnes "Heat"-merkkivalo syttyy.
2. Paina "-" ja "+" Temp-painikkeita asetuksen muuttamiseksi.
3. Paina "Fan speed"-painiketta puhaltimen nopeuden asettamiseksi.
4. Liitä tyhjennysletku. Katso kohta 7.3 Tyhjennys.

Jäähdytystila

Tässä tilassa TULEE käyttää poistoilman sovittimen letkua.

1. Paina "Modes"-painiketta, kunnes "Cool"-merkkivalo syttyy.
2. Paina "–" ja "+" Temp-painikkeita asetuksen muuttamiseksi.
3. Paina "Fan speed"-painiketta puhaltimen nopeuden asettamiseksi.

Poistoletkua ei tarvitse käyttää jäähdytystilassa.

Puhallintila

Tässä tilassa ei tarvitse käyttää ilmanpoistoletkua tai tyhjennysletkua.

1. Paina "Modes"-painiketta, kunnes "Fan"-merkkivalo syttyy.
2. Aseta puhaltimen nopeus painamalla "Fan speed"-painiketta.
3. Puhallin toimii valitulla nopeudella ja näytössä näkyy huoneen lämpötila.

Kuivaus

Tässä tilassa ei tarvitse käyttää poistoaukon sovittimen letkua, MUTTA kerätty vesi on tyhjennettävä. Katso kohta 7.3 Tyhjennys.

1. Paina "Modes"-painiketta, kunnes "Dry"-merkkivalo syttyy.
2. Puhallin toimii alhaisella nopeudella ja näytössä näkyy huoneen lämpötila.
3. Pidä ovet ja ikkunat suljettuina parhaan tuloksen saavuttamiseksi.
4. Liitä tyhjennysletku. Katso Tyhjennys-osio.

Automaattitila

Tässä tilassa ilmanpoistoletku on oltava aina liitetty. Kun asetat ilmastointilaitteen Automaattinen-tilaan, se valitsee automaattisesti jäähdytyksen, lämmityksen (koskee vain jäähdyttäviä malleja) tai puhaltimen toimintatilan valitun lämpötilan ja huoneen lämpötilan mukaan. Ilmastointilaite säätää huoneen lämpötilaa automaattisesti asettamasi lämpötila-asetuksen mukaan. AUTO-tilassa ei voida valita puhaltimen nopeutta.

1. Paina Modes-painiketta, kunnes "Auto mode" -merkkivalo syttyy. Kun "Auto mode" on valittu, laite toimii automaattisesti huoneen ilman lämpötilan mukaan.

Tarkasta suodatintoiminto

1. Suodattimen puhdistaminen.
2. Paina "filter"-painiketta 3 sekuntia suodattimen merkkivalon kytkemiseksi päälle.

Puhaltimen nopeuden valinta

Valitse puhaltimen nopeus painikkeella "Fan speed". Puhaltimen nopeus muuttuu järjestyksessä: "Auto-puhallin", "Korkea", "Keski", "Matala".

Kun puhaltimen nopeudeksi on valittu "Auto-puhallin", "Korkea", "Keski" tai "Matala", vastaava puhaltimen nopeuden merkkivalo syttyy. Automaattinen ja Kuivaus-tilassa ei voida valita puhaltimen nopeutta.

POISTA WIFI-MODUULI KÄYTÖSTÄ:

Wifi-moduuli voidaan poistaa käytöstä painamalla "Connect" ja "-" painiketta samanaikaisesti 3 sekuntia. Kytke laite toimintaan painamalla "Connect" painiketta uudelleen. Moduulin alustus kestää noin 10 sekuntia.

7.2 Virhekoodi

Jos näytössä näkyy "A5", huoneen lämpötila-anturissa on virhe. Ota yhteys valtuutettuun Electrolux-huoltokeskukseen.

Jos näytössä näkyy "E5", haihduttimen lämpötila-anturissa on virhe. Ota yhteys valtuutettuun Electrolux-huoltokeskukseen.

Jos näytössä näkyy "E4", näyttöpaneelin yhteys on katkennut. Ota yhteys valtuutettuun Electrolux-huoltokeskukseen.

Jos näytössä näkyy "P1", alaosassa oleva alusta on täysi. Siirrä laite varoen tyhjennyspaikkaan, poista alaosan tyhjennystulppa ja anna veden valua pois. Käynnistä kone uudelleen, kunnes symboli "P1" häviää. Jos virhe toistuu, ota yhteyttä huoltoon.

Jos näytössä näkyy "E7", sisäinen moottori on viallinen. Ota yhteyttä valtuutettuun Electrolux-huoltoliikkeeseen.

7.3 Viemäriliitäntä

Lämmitys- tai kuivaustilassa tyhjennysletku on liitettävä poistoliittimeen laitteen takana lauhteen poistamiseksi. Muutoin laite ei ehkä toimi normaalisti ja näytöllä näkyy "P1".

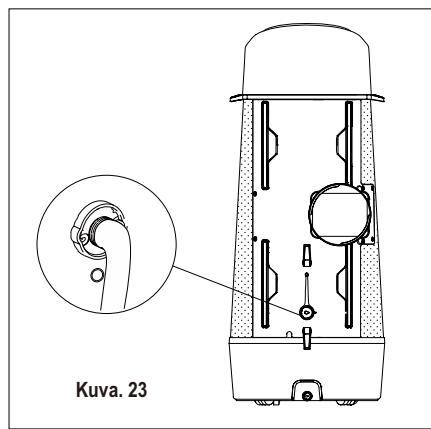

A. Liitä viemäriin, joka on laitteen alapuolella. B. Laitteessa on lauhdeveden poistopumppu.

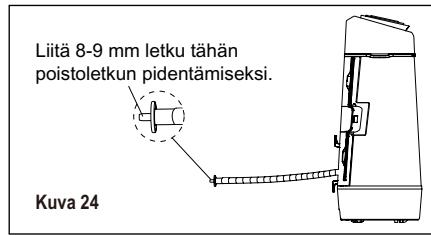

Voit pidentää poistoletkua käyttämällä letkusovitinta poistoletkun päässä. Käytä 8-9 mm letkua jatkamiseen. (Kuva 24)

Vaihda jäähdytystilassa kumipysäytin letkuliittimeen maksimitehon varmistamiseksi.

7.4 Käyttövihjeet

Käyttöohjeisiin tutustumisen jälkeen voit tutustua seuraavassa osiossa kuvattuihin lisätoimintoihin.

"Jäähdytys"-piirissä on 3 minuutin käynnistysviive, jos laite on sammutettu ja kytketty päälle nopeasti. Tämä estää kompressorin ylikuumenemisen ja mahdollisen katkaisimen laukeamisen. Puhallin toimii edelleen tämän aikana. - Lämpötila voidaan asettaa 16 °C ja 32 °C välille. - Ohjauspaneeli voi ilmoittaa lämpötilan sekä Fahrenheit- että Celsius-asteina. Voit vaihtaa edestakaisin painamalla "TEMP"- ja ylös- (+) ja alas (-) -painikkeita yhtä aikaa 3 sekuntia. - Kompressorin sammutuksessa on 2 sekunnin viive, kun tuuletin valitaan. Näin estetään mahdollisuus toisen tilan valitseminen. Sähkökatkoksen jälkeen laite muistaa viimeisen asetuksen ja palauttaa laitteen tähän, kun virta palaa. Sisätilan lämpötila-alue tälle laitteelle on 16 °C - 35 °C. Normaalin käytön aikana laitteen näytöllä näkyy huonelämpötila, mutta jos huonelämpötila on yli 37 °C, näytöllä näkyy "HI". - Jos mitään ohjainta ei käytetä 60 sekunnin aikana, näyttö ja merkkivalot sammuvat. Paina jotain painiketta ohjauspaneelissa tai kaukosäätimessä ja näyttö syttyy.

8. HOITO JA PUHDISTUS

Puhdista ilmastointilaite säännöllisesti sen hyvän kunnon säilyttämiseksi.

8.1 Ilmansuodattimen puhdistus

Irrota laitteen pistoke sähköverkosta ennen puhdistusta sähköiskujen tai tulipalon välttämiseksi.

1. Tartu suodattimen kielekkeeseen ja vedä 4 suodatinta ulos yksi kerrallaan.
2. Pese suodatin astianpesuaineella ja lämpimällä vedellä. Huuhtele suodatin huolellisesti. Ravista kevyesti ylimääräisen veden poistamiseksi suodattimesta. Pesemisen sijaan voit imuroida suodattimen puhtaaksi.

Varmista, että suodatin on täysin kuiva ennen sen asettamista takaisin.

1. Aseta suodatin takaisin, kun se on kuiva.

8.2 Kotelorakenteen puhdistaminen

Irrota ilmastointilaitteen pistoke sähköverkosta sähköiskujen tai tulipalon välttämiseksi.

9. VIANMÄÄRITYS

Tarkista tämä luettelo ennen kuin otat yhteyttä huoltoliikkeeseen. Se voi säästää aikaa ja rahaa. Luettelossa kuvataan yleisiä häiriöitä, jotka eivät johdu laitteen valmistus- tai materiaalivoista.

Ilmastointilaite ei toimi.

• Pistoke ei ole pistorasiassa. Paina pistoke hyvin pistorasiaan.
• Sulake on palanut tai piirikatkaisin lauennut. Vaihda sulake samantyyppiseen tai nollaa piirikatkaisin.
• Ohjaus on POIS päältä. Kytke ohjaus PÄÄLLE ja aseta haluamasi asetus. P1 ilmestyy näyttöön. Veden tyhjennys on kuvattu Tyhjennys-osiossa 7.3.
• Huoneen lämpötila on asetettua lämpötilaa alhaisempi (jäähdytystila). Nollaa lämpötila.

Kotelo ja etuosa voidaan pyyhkiä pölystä öljyttömällä liinalla tai pestä liinalla, joka on kostutettu lämpimän veden ja miedon astianpesuaineen liuokseen. Huuhtele ja kuivaa huolellisesti.

Varoitus laitteen puhdistuksen aikana.

• Älä koskaan käytä voimakkaita puhdistusaineita, vahaa tai kiillotusainetta kotelon etuosaan.
• Poista likavesi liinasta ennen ohjaimien ympärillä olevan alueen pyyhkimistä. Ohjaimiin tai niiden ympärille päässyt likavesi voi vahingoittaa ilmastointilaitetta.

8.3 Säilytys talvikaudella

Jos aiot varastoida laitteen talven ajaksi, peitä se muovilla tai aseta se takaisin alkuperäiseen pahvilaatikkoon.

Laitteesta tuleva ilma ei ole riittävän kylmää.

Huoneen lämpötila alle 16°C Jäähdytystä ei tapahdu, ennen kuin lämpötila nousee yli 16°C asteen. - Aseta alhaisempi lämpötila. - Kompressori sammuu tilaa muuttaessa. Odota noin 3 minuuttia ja kuuntele kompressorin käynnistymistä, kun laite on asetettu JÄÄHDYTYS-tilaan.

Ilmastointilaite toimii jäähdytystilassa, mutta huone on liian lämmin - jäätä ei muodostu jäähdytyskierukkaan etuosan taakse.

• Ulkolämpötila alle 16°C . Kierukan sulattamiseksi, aseta Puhallintilaan.
• Ilmansuodatin voi olla likainen. Puhdista suodatin. Katso kohta 8.

Hoito ja puhdistus. Sulata asettamalla Puhallin-tila.

• Lämpötila on asetettu liian alhaiseksi yöjäähtymisen ajaksi. Sulata kierukka asettamalla Puhallin-tila. Aseta sitten korkeampi lämpötila.
• Poistoputkea ei ole liitetty tai se on tukkiutunut. Katso osio 5.1 Kuuman ilman poisto.

Ilmastointilaite toimii jäähdytystilassa, mutta huone on liian lämmin - jäätä muodostuu jäähdytyskierukkaan etuosan taakse.

• Likainen ilmansuodatin - ilmavirtaus rajoitettu. Puhdista ilmansuodatin. Katso kohta 8. Hoito ja puhdistus.
• Lämpötila on asetettu liian korkeaksi. Aseta alhaisempi lämpötila.
• Ilmaa suuntaavat säleiköt on asetettu virheellisesti. Aseta säleiköt parempaa ilman jakautumista varten. Laitteen etuosa on tukittu nauhoilla, verhoilla, kalusteilla, jne. - ilman

jakautuminen on rajoitettua. Poista laitteen edessä olevat esteet.

• Ovet, ikkunat, säätimet, jne. auki - viileä ilma karkaa. Sulje ovet, ikkunat, säätimet, jne.
• Laite on kytketty vasta päälle kuumassa huoneessa. Anna laitteen toimia pidempään poistaaksesi "tallentuneen lämmön" seinistä, katosta, lattialta ja kalusteista.

Ilmastointilaite kytkeytyy päälle ja pois päältä nopeasti.

• Likainen ilmansuodatin - ilmavirtaus rajoitettu. Puhdista ilmansuodatin. Ulkolämpötila on erittäin korkea. Aseta PUHALTIMEN nopeus korkeammaksi, jotta ilmaa tulee nopeammin jäähdytyskierukoista.

Huone on liian kylmä.

• Liian alhainen lämpötila-asetus. Aseta korkeampi lämpötila-asetus.

10. MUUT TIEDOT

Syttyvää kylmäainetta sisältävän laitteen kuljetus.

Katso kuljetusmääräykset.

Laitteen merkintä kilvillä

Katso paikalliset määräykset.

Syttyvää kylmäainetta sisältävän laitteen hävittäminen

Katso kansalliset määräykset.

Laitteen varastointi

Laitteet tulee varastoida valmistajan ohjeiden mukaisesti.

Laitteen varastointi pakkauksessa (ei myyty)

Pakkauksen varastointisuojaus on suunniteltava niin, että pakkauksen sisällä olevat laitteet eivät vaurioidu mekaanisesti ja aiheuta kylmäaineen vuotoa. Varastoitavien laitteiden enimmäismäärä määräytyy paikallisten määräysten mukaan.

Tietoa huollosta

1. Alueen tarkastukset. Ennen syttyvien kylmäaineiden parissa työskentelyä

on välttämätöntä suorittaa turvatarkastukset syttymisriskin minimoimiseksi. Jäähdytysjärjestelmän korjaamiseksi on noudatettava seuraavia varotoimia ennen järjestelmän parissa työskentelyä.

1. Työtoimenpide. Työ suoritetaan valvotusti syttyvän kaasun tai höyryn muodostumisen riskin minimoimiseksi.
2. Yleinen työalue. Kaikelle huoltohenkilökunnalle ja lähialueella työskenteleville henkilöille ilmoitetaan suoritettavista töistä. Työskentelyä ahtaissa tiloissa on vältettävä. Työtilaa ympäröivä alue on eristettävä. Varmista, että alue on tehty turvalliseksi helposti syttyvien materiaalien valvonnalla.
3. Tarkistetaan, onko kylmäainetta läsnä. Alue on tarkastettava sopivalla kylmäaineilmaisimella ennen työn suorittamista ja sen aikana, jotta teknikko on tietoinen mahdollisista syttyvistä ympäristöistä. Varmista, että käytettävät vuodon havaitsemislaitteet soveltuvat käytettäväksi syttyvien kylmäaineiden kanssa, eli ne eivät saa

aiheuttaa kipinöitä, niiden tulee olla riittävän tiivistettyjä tai luonnostaan turvallisia.

1. Läsnä oleva palonsammutin. Jos kylmälaitteiden tai niiden osien tulitöitä on suoritettava, asiaankuuluvia palonsammutusvälineitä on oltava helposti saatavilla. Pidä jauhesammutin tai CO2-sammutin latausalueen vieressä.
2. Ei sytytyslähteitä. Jäähdytysjärjestelmän parissa työskentelevät henkilöt eivät saa käyttää sytytyslähteitä siten, että ne voivat aiheuttaa tulipalon tai räjähdyksen, kun työssä on suojaamattomia putkistoja, joissa on tai on ollut syttyvää kylmäainetta. Kaikki mahdolliset sytytyslähteet, kuten tupakointi, on pidettävä riittävän kaukana alueelta, jolla suoritetaan asennus-, korjaus-, poistamis- ja hävittämistöitä, joiden aikana syttyvää kylmäainetta voi mahdollisesti vapautua ympäröivään tilaan. Laitetta ympäröivä alue on tutkittava ennen töiden suorittamista sen varmistamiseksi, ettei syttyviä vaaroja tai sytytysriskejä ole. "Tupakointi kielletty" -merkkejä tulee olla näkyvissä.
3. Tuuletettu tila. Varmista, että alue on avarassa tilassa tai että se on riittävästi tuuletettu ennen järjestelmään siirtymistä tai tulitöiden suorittamista. Ilmanvaihdon tulee jatkua työn suorittamisen aikana. Ilmanvaihdon tulee turvallisesti hajottaa vapautunutta kylmäainetta ja mieluiten hävittää se ulkoisesti ilmakehään.
4. Kylmälaitteiden tarkastukset. Kun sähköisiä komponentteja muutetaan, niiden on sovelluttava käyttötarkoitukseen ja oltava teknisten tietojen mukaisia. Valmistajan ylläpito- ja huolto-ohjeita on noudatettava aina. Epäselvissä tilanteissa ota yhteyttä valmistajan tekniseen osastoon avun saamiseksi. Seuraavat tarkastukset on tehtävä kohteille, joissa käytetään syttyviä kylmäaineita:
5. Latauskoko on sopusoinnussa huoneen koon kanssa, jossa kylmäainetta sisältävät osat on asennettu; -Tuulettimet ja liitännät toimivat asianmukaisesti eivätkä ole estetyt,
6. Jos epäsuora jäähdytyspiiri on käytössä, on tarkastettava, onko toisiopiirissä kylmäainetta; Laitteen merkintä on edelleen näkyvissä ja luettavissa. Lukukelvottomat merkinnät ja merkit on korjattava;
7. Jäähdytysputki tai komponentit asennetaan paikkaan, jossa ne todennäköisesti altistuvat aineille, jotka saattavat syövyttää kylmäainetta sisältäviä osia, elleivät ne ole valmistettu materiaaleista, jotka ovat luonnostaan korroosionkestäviä.
8. Sähkölaitteiden tarkastukset. Sähkökomponenttien korjauksen ja huollon tulee sisältää alkuperäiset turvatarkastukset ja komponenttien tarkastusmenettelyt. Jos on olemassa vika, joka voi vaarantaa turvallisuuden, sähkönsyöttöä ei kytketä piiriin ennen kuin vika on ratkaistu tyydyttävällä tavalla. Riittävää väliaikaista ratkaisua on käytettävä, jos vikaa ei voida korjata heti, mutta on tarpeen jatkaa toimintaa. Tämä ilmoitetaan laitteen omistajalle, jotta kaikki osapuolet ovat tietoisia.

Alustaviin turvallisuustarkastuksiin kuuluu:

• Tarkasta, että kondensaattorit purkautuvat: tämä on tehtävä turvallisesti kipinöinnin mahdollisuuden välttämiseksi. Tarkasta, ettei mitään virrallisia sähköosia ja johtoja ole suojaamattomana järjestelmän latauksen, palautuksen tai tyhjentämisen aikana.
• Tarkasta, että maadoitus on jatkuva.

Suojattujen komponenttien korjaukset

1. Suojattujen komponenttien korjauksen aikana kaikki sähkötarvikkeet on irrotettava työstettävästä laitteesta ennen suojakansien jne. poistamista. Jos on ehdottoman välttämätöntä saada sähkönsyöttö laitteille huollon aikana, niin jatkuvasti toimiva vuototarkastus on sijoitettava kriittisimmässä kohdassa varoittamaan mahdollisista vaaratilanteista.
2. Erityistä huomiota on kiinnitettävä seuraaviin kohtiin sen varmistamiseksi, että suojaus ei heikkene työskenneltäessä sähkökomponenttien parissa. Tähän kuuluu kaapeleiden vauriot, liiallinen määrä liitäntöjä, vääränlaiset liittimet, vaurioituneet tiivisteet, väärin asennetut tiivistysholkit jne. Varmista, että laite on asennettu oikein. Varmista, että tiivisteet tai tiivistemateriaalit eivät ole huonontuneet niin, että ne eivät enää estä sytyvän ilman sisäänpääsyä. Varaosien on oltava valmistajan erittelyn mukaisia.

HUOMAUTUS: Silikonitiivisteen käyttö voi estää joidenkin vuotomittauslaitteiden tehokkuutta. Luonnostaan turvallisia komponentteja ei tarvitse eristää ennen niiden parissa työskentelyä.

Luonnostaan turvallisten komponenttien korjaaminen

Älä laita pysyvää induktiivista tai kapasitiivista kuormaa piiriin varmistamatta, että tämä ei ylitä käytettävän laitteiston sallittua jännitettä ja virtaa.

Luonnostaan turvalliset komponentit ovat ainoita, joiden parissa voidaan työskennellä sytyvän ilman ollessa läsnä. Testilaitteiston nimellisarvojen pitää olla oikeat. Käytä vain valmistajan määrittelemiä vaihto-osia. Muut osat voivat saada ilmaan vuotaneen kylmäaineen syttymään.

Kaapelit

Tarkista, että kaapelointiin ei kohdistu kulumista, syöpymistä, liiallista painetta tai tärinää, teräviä reunoja tai muita haitallisia ympäristövaikutuksia.

Tarkastuksessa on otettava huomioon myös ikääntymisen tai jatkuvan tärinän (esim. kompressoreista ja puhaltimista aiheutuva) vaikutukset.

Sytyvien kylmäaineiden tunnistaminen

Mahdollisia sytytyslähteitä ei saa missään tapauksessa käyttää kylmäainevuotojen etsintään tai havaitsemiseen.

Halogenidilamppua (tai muita avotulta käyttäviä ilmaisimia) ei saa käyttää.

Vuodonetsintämenetelmät

Seuraavat vuodonetsintämenetelmät on todettu sopiviksi syttyvää kylmäainetta sisältäville järjestelmille.

Sähköisiä vuodonilmaisimia käytetään havaitsemaan palavia kylmäaineita, mutta herkkyys ei ehkä ole riittävä, tai uudelleenkalibrointi on suoritettava. (Havaitsemislaitteet pitää kalibroida alueella, jossa ei ole kylmäainetta). Varmista, että ilmaisin ei ole mahdollinen sytytyslähde ja että se sopii käytetylle kylmäaineelle. Vuodon havaitsemislaitteet asetetaan kylmäaineen LFL-prosenttiarvoon ja kalibroidaan käytetyn kylmäaineen mukaan ja asianmukaisen kaasun prosenttiosuus (enintään 25 %) vahvistetaan.

Vuodon havaitsemisnesteet ovat sopivia käytettäväksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien pesuaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkistoa. Jos vuotoa epäillään, avotuli on poistettava / sammutettava.

Jos löydetään kylmäainevuoto, joka on korjattava juottamalla, kaikki kylmäaine on otettava talteen järjestelmästä tai eristettävä (sulkuventtiileillä) järjestelmän kohtaan, joka on etäällä vuodosta. Hapetonta typpeä (OFN) ohjataan sen jälkeen järjestelmän läpi ennen juottamista ja sen jälkeen.

Poistaminen ja ilmaus

Tavanomaisia menetelmiä on käytettävä kylmäainepiirin korjausta ja muita tarkoituksia varten. On kuitenkin tärkeää noudattaa parhaita käytäntöjä helposti syttyvien materiaalien tapauksessa. Seuraavaa menettelyä on noudatettava:

• Poista kylmäaine; Huuhtele piiri jalokaasulla; Ilmaa;
• Puhdistaa uudelleen jalokaasulla;
• Avaa piiri leikkaamalla tai juottamalla.

Kylmäaine kerätään oikeisiin keräyssäiliöihin. Järjestelmän pitää "huuhdella" OFN:llä, jotta laite olisi turvallinen. Tämä prosessi on ehkä toistettava useita kertoja. Paineilmaa tai happea ei saa käyttää tähän tehtävään. Huuhtelu on saavutettava katkaisemalla järjestelmän alipaine OFN:llä ja jatkamalla täyttöä, kunnes työpaine on saavutettu, tuulettamalla sitten ulkoilmaan ja lopulta vetämällä alas tyhjöön. Tämä prosessi toistetaan, kunnes järjestelmässä ei ole kylmäainetta. Kun lopullista OFN-latausta käytetään, järjestelmä on ilmattava ilmanpaineeseen, jotta työ voidaan suorittaa. Tämä toimenpide on ehdottoman välttämätöntä, jos putkia pitää juottaa.

Varmista, että tyhjöpumpun aukko ei ole lähellä mitään sytytyslähteitä ja että tuuletus on riittävä.

Lisäämismenettelyt

Perinteisten latausmenettelyjen lisäksi seuraavia vaatimuksia on noudatettava.

• Varmista, ettei eri kylmäaineiden saastumista ilmene latauslaitteistoa käytettäessä. Letkujen tai linjojen on oltava mahdollisimman lyhyitä niissä olevan kylmäaineen määrän minimoimiseksi.
• Säiliöt on säilytettävä pystyasennossa.
• Varmista, että jäähdytysjärjestelmä on maadoitettu ennen kylmäaineen lisäämistä järjestelmään.
• Merkitse järjestelmä, kun lisääminen on suoritettu (ellei tätä ole jo tehty).
• Erityistä huolellisuutta on noudatettava jäähdytysjärjestelmän likaantumisen välttämiseksi.

Järjestelmän paineistus on suoritettava OFN:llä ennen kylmäaineen lisäämistä. Järjestelmä on testattava vuotojen varalta kylmäaineen lisäämisen jälkeen ja ennen käyttöönottoa. Seurantavuototarkastus on suoritettava ennen toimipaikasta poistumista.

Käytöstä poistaminen

Ennen tämän menettelyn aloittamista on tärkeää, että asentaja on täysin perehtynyt laitteisiin ja kaikkiin niiden yksityiskohtiin. On suositeltavaa ottaa kaikki kylmäaine talteen turvallisesti. Ennen tehtävän suorittamista otetaan öljy- ja kylmäainenäyte, jos analyysi on tarpeen ennen uudelleen kerätyn kylmäaineen käyttöä. On tärkeää, että sähkö on saatavilla ennen tehtävän aloittamista.

1. Tutustu laitteeseen ja sen toimintaan.
2. Eristä järjestelmä sähköisesti.
3. Ennen kuin yrität kyseistä menetelmää, varmista, että:

Kylmäainesäiliöiden mekaaninen käsittely on tarvittaessa käytettävissä; - Henkilönsuojaimia on saatavilla ja niitä käytetään oikein; - Pätevän henkilön on aina valvottava talteenottoa; - Talteenottolaitteet ja -säiliöt ovat asiaan kuuluvien standardien mukaisia.

1. Tyhjennä kylmäainejärjestelmä pumppaamalla, jos mahdollista.
2. Jos tyhjiö ei ole mahdollinen, tee jakoputki, jotta kylmäainetta voidaan poistaa järjestelmän eri osista.
3. Varmista, että säiliö on vaakasuorassa ennen talteenottoa.
4. Käynnistä talteenottokone ja käytä sitä valmistajan ohjeiden mukaisesti.
5. Älä ylitäytä säiliöitä. (enintään 80 % tilavuudesta nesteenä).
6. Älä ylitä suurinta säiliön käyttöpainetta edes väliaikaisesti.
7. Kun säiliöt on täytetty oikein ja prosessi suoritettu, varmista, että säiliöt ja laitteet poistetaan paikalta välittömästi ja kaikki laitteiston eristysventtiilit on suljettu.
8. Talteen otettua kylmäainetta ei saa lisätä toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkastettu.

Merkinnät

Laitteet on merkittävä käytöstä poistetuiksi ja kylmäaineesta tyhjennetyiksi. Merkintä on päivättävä ja allekirjoitettava. Varmista, että laitteistossa on merkinnät, jotka ilmoittavat, että laite sisältää syttyvää kylmäainetta.

Talteenotto

Kun poistat kylmäainetta järjestelmästä huoltoa tai käytöstä poistamista varten, on suositeltavaa, että kaikki kylmäaine poistetaan turvallisesti.

Kun kylmäainetta siirretään säiliöihin, varmista, että käytetään vain asianmukaisia kylmäainesäiliöitä. Varmista, että käytössä on oikea määrä säiliöitä koko järjestelmän kylmäainemäärän säilyttämiseksi. Kaikki käytettävät säiliöt on varattava ja merkittävä talteen otettua kylmäainetta varten (erikoissäiliöt kylmäaineen talteenottoa varten).

Säiliössä on oltava toimiva varoventtiili ja sulkuventtiilit. Tyhjät talteenottosäiliöt poistetaan ja mahdollisuuksien mukaan jäähdytetään ennen talteenottoa.

Talteenottolaitteiden on oltava hyvässä kunnossa, kaikille laitteille on oltava käyttöohjeet ja laitteiston on sovelluttava syttyvien kylmäaineiden talteenottoon. Lisäksi hyväkuntoisia kalibroituja vaakoja on oltava käytettävissä. Letkujen on oltava täydellisiä, vuotamattomilla irrotusliittimillä varustettuja ja hyvässä kunnossa. Tarkasta ennen talteenottokoneen käyttöä, että se on tyydyttävässä kunnossa, huollettu asianmukaisesti ja että kaikki siihen liittyvät sähköiset osat on tiivistetty estämään syttyminen, jos kylmäainetta vapautuu. Ota yhteyttä valmistajaan, jos olet epävarma.

Talteen otettu kylmäaine palautetaan kylmäaineen toimittajalle asiaankuuluvassa säiliössä ja asianmukaisella jätteen siirtoilmoituksella varustettuna. Älä sekoita kylmäaineita säiliönottoyksikössä, äläkä etenkään säiliöissä.

Jos kompressorit tai kompressoriöljyt on poistettava, varmista että ne on poistettu hyväksyttävälle tasolle, jotta kylmäainetta ei jää voiteluaineeseen. Poistoprosessi on suoritettava ennen kuin kompressori palautetaan toimittajille. Vain kompressorin rungon sähkölämmitystä voidaan käyttää tämän prosessin nopeuttamiseksi. Kun öljy on valutettu järjestelmästä, se voidaan suorittaa turvallisesti.

VAROITUS!

• Älä käytä muita kuin valmistajan suosittelemia sulatuksen tai puhdistamisen nopeuttamiskeinoja.
• Laitetta on säilytettävä tilassa, jossa ei ole jatkuvasti käytössä olevia sytytyslähteitä (esimerkiksi avoliekit, kaasulaite tai sähkölämmitin).
• Ei saa puhkaista tai polttaa.
• Huomaa, että kylmäaineet eivät välttämättä tuoksu miltään.
• Laite on asennettava, käytettävä ja säilytettävä huoneessa, jonka lattia-ala on suurempi kuin 12 metriä.
• Laite on varastoitava siten, että mekaanisten vaurioiden syntyminen estetään. Laite on säilytettävä hyvin ilmastoidussa tilassa, jonka koko vastaa käyttötarkoitusta. Kaikilla kylmäainepiirin töihin osallistuvilla henkilöillä tulee olla voimassa oleva sertifikaatti teollisuuden hyväksymältä arviointiviranomaiselta, joka valtuuttaa heidän pätevyytensä käsittelemään kylmäaineita turvallisesti teollisuuden tunnistamalla arviointimäärityksellä.
• Huollon saa suorittaa ainoastaan valmistajan suositusten mukaisesti. Muun ammattihenkilöstön apua vaativa huolto ja korjaus on suoritettava henkilön, jolla on pätevyys käsitellä syttyviä kylmäaineita, valvonnassa.

11. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty symbolilla.

Kierrätä pakkaus asettamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

SISÄLLYSLUETTELO

1. TURVALLISUUSTIEDOT 91
2. TURVALLISUUSOHJEET 95 3. LAITTEEN KUVAUS 99
3. TOIMITUKSEN SISÄLTÖ 99
4. ASENNUSOHJEET 100
5. ILMASTOINTILAITTEEN OMINAISUUDET 102
6. KÄYTTÖOHJEET 103
7. HUOLTO JA PUHDISTUS 106
8. VIANETSINTÄTAULUKKO 106 10. LISÄTIETOJA 107
9. YMPÄRISTÖNSUOJELU 112

AJATTELIMME SINUA
