BEDIENUNGSANLEITUNG WP71-265WT ELECTROLUX

4. MEDFØLGENDE TILBEHØR

Kontroller filterfunktion

9. CHARTE DE DÉPANNAGE

6 Bärhandtag (báda sidorna)
7 Filter
8 Fröl Luftstutlopp
9 Draineringsavlopp
10 Bottentragsutlopp

4. INKLUDERADE TILLBEHÖR

Kontrollera filterfunktionen

1. SICHERHEITSHINWEISE 277
2. SICHERHEITSANWEISUNGEN 281
3. GERATEBESCHREIBUNG 285
4. MITGELIEFERTES ZUBEHÖR 285
5. MONTAGEANWEISUNG 286
6. FUNKTIONEN DES KLIMAGERÄTS 288
7. BEDIENUNGSCANLEITUNG 289
8. REINIGUNG UND PFLEGE 292
9. FEHLERSUCHE 293
   10.ZUSÄTZLICHE INFORMATIONEN 294
   11.UMWELTTIPPS 299

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für diesen Electrolux Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihr den das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website und:

Holen Sie sich Ratschläge, Broschüren, Problemlösungen und Serviceinformationen: www.electrolux.ch

Registrieren Sie Ihr Produkt für einen besseren Service: www.electrolux.ch

Bestellen Sie Zubehör, Verbrauchsmaterialien und Original-Ersatzteile für Ihr Gerät: www.shop.electrolux.ch/de/

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden: Modell, Produktnummer (PNC), Seriennummer.

Die Informationen finden Sie auf dem Typenschild.

Warnungs-/ Sicherheitshinweise.
① Allgemeine Informationen und Empfehlungen.
Informationen zum Umweltschutz.

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

ACHTUNG!

• Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speilen.
• Lassen Sie zur Vermeidung von Unfallrisiken ein beschädigtes Netzkabel nur vom Hersteller, vom Kundendienst oder einer gleichwertig qualifizierten Fachkraft auswechseln.

In diesen Handbuch wird die ordnungsgemäße Verwendung Ihres Klimagerats beschreiben. Lesen Sie das Handbuch sorgfältig durch, bevor Sie das Gerät verwenden. Das Handbuch muss an einem sicheren und Schnell zugänglichen Ort aufbewahrt werden.

VORSICHT!

• Lassen Sie das Gerät von einem autorisierten Kundendienst-Techniker reparieren oder warten.
• Lassen Sie diesen Gerät von einem autorisierten Techniker montieren.
• Das Klimagerätarf ohne Aufsicht nicht von klinen Kindern oder gebrechlichen Personen bedient werden.
• Kleine Kinder müssen beaufsichtigt werden, um zu garantieren, dass sie nicht mit dem Klimagerät speien können.

• Es bestehen lokale Vorschriften hinsichtlich des maximal zulässigen Gerauschpegels, den Klimageräte aufweisen)dürfen.

• Wenn das Netzkabel ausgetauscht werden muss, damit dieser Austausch nur von autorisiertem Personal durchgeführt werden.

• Installationsarbeiten dürfen nur von autorisiertem Personal (falls zutreffend) in Übereinstimmung mit den nationalen elektrotechnischen Normen und Standards durchgeführt werden. Ein unsachgemäß durchgeführter Anschluss führt möglicherweise zu Überhitzung und Feuer.
• Stellen Sie sicher, dass Sie mit ihren Fingern nicht in den Lüfter geraten, wenn Sie die horizontalen Lamellen einstellen.

1.1 Wichtige Hinweise

1. Betreiben Sie das Gerät nicht ohne Luftfilter.
2. Betreiben Sie das Gerät nicht in der Höhe von Wärmequellen oder offenem Feuer.
3. Setzen Sie das Gerät nicht direktem Sonnenlicht aus.
4. Lagern oder Versetzen Sie das Gerät immer in aufrechte Position.
5. Bedecken Sie das Gerät nicht während des Betriebs oder unmittelbar nach dem Gebrauch.
6. Stellen Sie bei der Montage des Wasserpumpenablaufschlauches sicher, dass der Schlauch zu einem geeigneten Abfluss geführt wird.
7. Lassen Sie immer das Kondenswasser ab, bevor Sie das Gerät einlagern.

1.2 Bei der Verwendung des Klimagerats zu beachtende Punkte

VORSICHT!

Sicherheitshinweise für die Nutzung

• Aändern Sie keine Teile diesen Produkts.
• Führren Sie keine Objekte in jegliche Teile des Geräts ein.
• Stellen Sie sicher, dass die verwendete Spannungsversorgung den Spezifikationen entspricht. Verwenden Sie ausschließlich eine

Netzspannung mit 220 - 240 V, 50 Hz und 10 A.
Wird eine Spanningsversorgung mit abweichenden Werten verwendet, wird das Gerät möglicherweise beschädigt und kann in Brand geraten.

• Verwenden Sie immer einen Leistungsschalter oder eine Sicherung mit passendem Bemessungsstrom. Verwenden Sie auf keinen Fall Drähte, Stifte oder andere Objekte anstelle einer geeigneten Sicherung.
• Schalten Sie das Klimagerät bei jeglichen Auffälligkeiten (z. B. Brandgeruch) umgehend aus, und trennen Sie es vom Netz.

VORSICHT!

Sicherheitshinweise zum Netzkabel

• Der Netzsteckerarf ausschließlich in eine geeignete Wandsteckdose gesteckt werden. Verwenden Sie auf keinen Fall Verlangerungskabel oder Verteilersteckdosen.
• Stecken Sie den Netzstecker fest in die Steckdose, und vergewissern Sie sich, dass er nicht locker ist.
• Ziehen Sie nicht am Netzkabel, verändern Sie es nicht, und tauchen Sie es nicht in Wasser. Wenn Sie am Netzkabelziehen oder es unsachgemäß verwenden, wird das Gerät möglicherweise beschädigt oder Sie erleiden einen elektrischen Schlag.
• Lassen Sie zur Vermeidung von Unfallrisiken ein beschädigtes Netzkabel nur vom Hersteller, vom Kundendienst oder einer gleichwertig qualifizierten Fachkraft auswechseln. Verwenden Sie zum Ersetzen ausschließlich ein vom Hersteller zugelassenes Netzkabel.

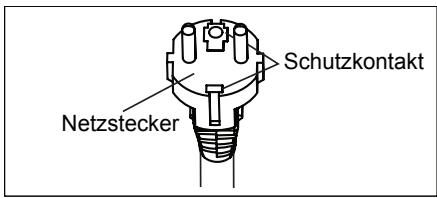

  Die Erdung des Gerätes ist gesetzlich vorgeschreiben: Das Netzkabel des Geräts verfügt über eine Erdungsleiter. Der Stecker muss in eine ordnungsgemäß montierte und geerdete Steckdose gesteckt werden.

• Das Netzkabel des Geräts verfügt über eine Erdungsleiter, der an einen Schutzkontakt angeschlossen ist. Der Stecker muss in eine ordnungsgemäß montierte und geerdete Steckdose gesteckt werden. Entfern den Sie auf keinen Fall den rechteckigen Schutzkontakt vom Netzstecker.

(nur für Vereinigtes Königreich)

1.3 Sicherheitsmaßnahmen bei der Verwendung

• Schalten Sie das Gerät vor jeder Wartung oder Reinigung aus, undziehen Sie den Netzstecker aus der Steckdose.
• Spritzen oder schätten Sie kein Wasser direkt auf das Gerät. Wasser kann einen Stromschlag verursachen und das Gerät beschädigen.
• Vor jedem Umsetzen des Klimagerats muss das Kondenswasser abgelassen werden (siehe Seite 14). Wenn sich Wasser im Auffangbehälter befindet, tritt es beim Umsetzen des Geräts möglicherweise aus.

• Um ein ordnungsgemäßes Ablassen des Kondenswassers zu gewährleisten, darf der Ablaufschlauch nicht geknicht sein und während des Entfeuchtungsmodus nicht erhöht gelagert sein. Andernfalls tritt das Kondenswasser möglichereise in den Raum aus.
  Die Umgebungstemperatur im Bereich des Ablaufschlauchsarf während der Verwendung nicht unterhalb des Gefrierpunkts liegen. Andernfalls gefriert möglicherweise das Wasser im Schlauch, was zum Überlaufen des Wassers im Gerät und zum Wasseraustritt in den Raum führt.

• Sorgen Sie damit, dass der Abluftauslass nicht durch Objekte blockiert wird. Andernfalls wird die Kühlleistung beeinträchtigt oder vollständig aufgehoben.

• Sorgen Sie für eine geeignete Fehlerstrom-Schutzeinrichtung zum Schutz gegen elektrischen Schlag, die den lokalen Vorschriften entspricht.
• Wenn Sie dem direkten Luftstrom aus dem Klimagerät über einen längeren Zeitraum hinweg ausgesetzt sind, wird ihre Gesundheit möglicherweise beeinträchtigt. Setzen Sie in der Höhe befindliche Personen, Haustiere oder Pflanzen nicht über einen längeren Zeitraum hinweg dem direkten Luftstrom aus.
• Verwenden Sie das Klimagerät nicht für Spezialanwendungen, für die es nicht ausgelegt ist (z. B. zur Klimatisierung von Prázisionsgeräten, Lebensmitteln, Haustieren, Pflanzen oder Kunstobjekten). Andernfalls werden die entsprechenden Güter möglicherweise beschädigt.

2. SICHERHEITSANWEISUNGEN

2.1 Hinweise zum Betrieb

• Es dauert 3 Minuten, bis der Kompressor die Kühlung wieder aufgenommen hat. Wenn Sie das Klimagerät ausschalten und sofort wieder eingehalten, müssen Sie 3 Minuten warten, bevor der Kompressor wieder mit dem Kühlen beginnnt. In dem Gerät befindet sich eine Elektronik, die aus Sicherheitsgründen ein Wiedereinschalten des Kompressors für 3 Minuten verhindert.

• Warten Sie nach einem Spannungsausfall 3 Minuten ab, bevor Sie das Gerät wieder einschalten. Wenn die Spannungsversorgung wiederhergestellt wurde, schalten Sie das Klimagerät wieder ein. War der Stromausfall kürzer als drei Minuten, warten Sie mindestens drei Minuten, bevor Sie das Gerät wieder einschalten. Wenn Sie das Klimagerät vor Ablauf der drei Minuten einschalten, kann eine Schutzvorrichtung im Gerät den Kompressor ausschalten. Diese Schutzvorrichtung verhindert die Kühlfunktion für ca. 5 Minuten.

Jegliche Einstellungen werden verworfen und das Gerät wird auf die Anfangseinstellungen zurückgesetzt.

• Niedertemperaturbetrieb: Friert Ihr Gerät ein? Das Gerät kann einfrierten, wenn es bei niedrigen Umgebungstemperaturen, insbesondere nachts, auf 18 °C eingestellt ist. Unter diesen Bedingungen führt ein weiterer Temperaturabfall zum Einfrieren des Geräts. Wenn Sie das Gerät in thisem Fall auf eine höhere Temperatur einstehen, wird ein Einfrieren verhindert.
• Im Entfeuchtungsmodus steigt die Raumtemperatur. Das Gerät erzeugt Wärme im Entfeuchtungsmodus, wodurch die Raumtemperatur steigt. Dabei wird warme Luft aus dem Abluftauslass geblasen. Dies ist normal und ist kein Anzeichen für eine Fehlfunktion des Geräts.
• Im Kuhlmodus blast das Klimagerät die erzeugte Warmluft über den Abluftschlauch aus dem Raum hersa. Währenddessen tritt thiselbe Menge Luft durch die Raumöffnungen von außen in den Raum ein.

Versuchen Sie nicht, den Abtauprozess durch andere als vom Hersteller empfohlene Hilfsmittel zu beschleunigen.
Das Gerät muss in einem Raum aufbewahrt werden, in dem keine permanent betriebenen Zündquellen vorhanden sind (zum Beispiel: offene Flammen, ein eingeschaltetes Gasgerät oder eine laufende Elektrohezung).
- Nicht durchstehen oder verbrennen.
Das Gerät muss in einem Raum mit einer Bodenfläche von mindestens 12m^2 installiert, betrieben oder aufbewahrt werden.
- Es muss auf die Einhaltung der nationalen Gasverordnungen geachtet werden.
Die Belüftungsöffnungen,müssen immer frei zugänglich sein.
Das Gerät muss in einem gut beluftetem Bereich und in einem Raum mit einer Bodenfläche größter als 12m^2 aufbewahrt werden.
- Alle Personen, die an einem Kältemittelkreislauf arbeiten oder inihn eingreifen, müssen im Besitz eines gültigen Zertifikats von einer anerkannten Prüfstelle sein, die

Um Verletzungen des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, müssen die unter aufgeführten Anweisungen befolgrt werden. Ein unsachgemäßter Betrieb aufgrund der Missachtung von Anweisungen kann zu Personen- oder Sachschäden führen. Der Schweregrad der möglichen Folgen wird wie folgt abgegrenzt:

ACHTUNG!

Dieses Symbol weist auf mögliche Lebensgefahr oder Gefahr einer schweren Verletzung hin.

VORSICHT!

Dieses Symbol weist auf die Gefahr von Verletzungen oder Sachschäden hin.

ihnen bestätigt, dass sie sicher im Umgang mit Kältemitteln gemäß der anerkannten Spezifikationen sind.

Wartungsarbeiten dürfen nur wie vom Gerätehersteller empfohlen durchgeführt werden. Wartungs- und Reparaturarbeiten, bei denen weitere Fachkräfte assistieren müssen, müssen unter der Aufsicht der Person, die in der Verwendung von brennbaren Kätemitteln geschult ist, durchgeführt werden.
Das Gerät enthalt eine Lithium-Knopfzenellenbatterie. Wird eine neue oder leere Lithium-Knopfzenellenbatterie verschlukt oder gelangt sie in den Körper, kann sie schwere innere Verbrennungen verursachen und innerhalb von nur 2 Stücken zum Tod führen. Schließen Sie das Batteriefach stets vollkommen sicher. Schließt das Batteriefach nicht richer, verwenden Sie das Gerät nicht, entnehmer Sie die Batterien und halten Sie es von Kindern fern. Wenn Sie glauben, dass die Batterien verschluckt wurden oder in ein anderes Körperteil gelangt sind, begeben Sie sich sofort in arztliche Behandlung.

In dem vorliegenden Handbuch werden folgende Symbole verwendet:

Dieses Zeichen steht fur „absolut verboten".

Dieses Zeichen steht für „Anweisung stets befolgen".

2.2 Warning während der Verwendung

ACHTUNG!

Warning während der Verwendung

Warning	Bedeutung
Stecken Sie den Netzstecker ordnungsgemäß in die Steckdose	Andernfalls besteht die Gefahr eines elektrischen Schlags oder von Bränden aufgrund von Überhitzung
Schalten Sie das Gerät nicht ein oder aus, indem Sie den Netzstecker einstecken oder Herausziehen	Es besteht die Gefahr eines elektrischen Schags oder von Bränden aufgrund von Überhitzung
Verwendten Sie kein Netzkabel, das nicht vom Hersteller zugelassen ist	Es besteht die Gefahr eines elektrischen Schags oder von Bränden. Lassen Sie zur Vermeidung von Unfallrisiken ein beschädigtes Netzkabel nur vom Hersteller, vom Kundendienst oder einer gleichwertig qualifizierten Fachkraft auswechseln
Ändern Sie nicht die Länge des Netzkabels, und verwenden Sie die Steckdose nicht gemeinsam mit anderen Geräten	EsVESTucht die Gefahr eines elektrischen Schags oder von Bränden aufgrund von Überhitzung
Betrieben Sie das Gerät nicht mit nassen Händen oder in einer feuchten Umgebung	EsVESTucht die Gefahr eines elektrischen Schags
Setzen Sie Anwesende im Raum nicht dem direkten Luftstrom aus	Dies kann die Gesundheit beeinträchtigen
Sorgen Sie stets für eine vorschrifsmäßige Erdung	Bei unsachgemäßer Erdung besteht die Gefahr eines elektrischen Schags
Verhindern Sie, dass Wasser an die elektrischen Teile gelangt	EsVESTucht die Gefahr eines Geräteausfalls oder eines elektrischen Schags
Installieren Sie stets einen Leistungs-schalter und einen separaten Stromkreis	Bei unsachgemäßer Installation besteht die Gefahr eines elektrischen Schags
Ziehen Sie den Netzstecker hereus, wenn Sie auffällige Geräusaufe, Gerüche oder Rauch an dem Gerät feststellen	EsVESTucht die Gefahr eines elektrischen Schags und von Bränden
Stecken Sie den Netzstecker nicht in die Steckdose, wenn diese locker oder beschädigt ist	EsVESTucht die Gefahr eines elektrischen Schags und von Bränden
Öffnen Sie das Gerät ne während des Betriebs	EsVESTucht die Gefahr eines elektrischen Schags und von Bränden
Halten Sie Schusswaffen von dem Gerät fern	EsVESTucht Brandgefahr
Verlagen Sie das Netzkabel nicht in der Höhe von Heizgeräten	EsVESTucht die Gefahr eines elektrischen Schags und von Bränden
Verlagen Sie das Netzkabel nicht in der Höhe von entflambbaren Gasen oder Brennstoffen wie Benzin, Benzol, Verdünnern usw.	EsVESTucht Brand- und Explosionsgefahr
Lüften Sie den Raum, bevor Sie das Klimagerät einschalten, für den Fall dass an einem anderen Gerät Gaslecks vorhanden sind	EsVESTucht Explosions-, Brand- und Verbrennungsgefahr
Zerlagen Sie das Gerät nicht, und behmen Sie keine Änderungen an dem Gerät vor	EsVESTucht die Gefahr eines Geräteausfalls und eines elektrischen Schags

VORSICHT!

Vorsicht	Bedeutung
Wenn der Luftfilter entnommen werden muss, berühren Sie nicht die Metalteile des Geräts	Es besteht Verletzungsgefahr
Reinigen Sie das Klimagerät nicht mit Wasser	Wasser kann in das Gerät eindringen und die Isolierung beeinträchtigen. Es besteht die Gefahr eines elektrischen Schlags.
Lüften Sie den Raum regelmäßig, wenn das Klimagerät zusammen mit einem Ofen o. ä. verwendet wird	Es kann zu einem Sauerstoffmangel kommt
Muss das Gerät gereinigt werden, schalten Sie das Gerät und den Leistungsschalter aus	Reinigen Sie das Gerät nicht, wenn es eingeschelt ist, da dies einen Brand, Stromschlag oder eine Verletzung zur Folge haben können
Setzen Sie Haustiere oder Pflanzen nicht dem direkten Luftstrom aus	Dadurch kann das Haustier verletzt oder die Pflanze beschädigt werden
Benutzen Sie das Gerät nicht für Spezialanwendungen	Verwenden Sie das Klimagerät nicht für die Kühlung von Prázisionsgeräten, Lebensmitteln, Haustieren, Pflanzen und Kunstobjekten. Es besteht die Gefahr einer Qualitätseinbuße usw.
Schalten Sie das Gerät bei Sturm oder Unwetter aus und schließen Sie das Fenster	Wenn das Gerät bei offenem Fenster betrieben wird, führt dies möglicherweise zu einer Durchnösung des Innenaums und der Möbel
Halten Sie den Stecker am Steckerkopf, wenn sie ihn aus der Steckdoseziehen	Es besteht die Gefahr eines elektrischen Schlags oder von Schäden
Schalten Sie den Hauptschalter aus, wenn Sie das Gerät längerere Zeit nicht benutzen	Anderenfalls kann es zu einem Ausfall oder Brand kommt
Legen Sie keine Gegenstände um die Luft einlassöffnungen oder in den Luftauslass	Anderenfalls kann es zu einem Ausfall des Geräts oder einem Unfall kommt
Setzen Sie die Filters stets ordnungsgemäß ein. Reinigen Sie den Filter alle zwei Wochen.	Der Betrieb ohne Filter kann einen Geräteausfall zur Folge haben
Verwenden Sie keine starken Reinigungsmittel wie Wachs oder Verdünner, sondern ein weiches Tuch	Das Erscheinungsbild kann durch Farbveränderungen oder Verkratzen der Oberfläche beeinträchtigt werden
Stellen Sie keinen schweren Gegenstände auf das Netzkabel und stellen Sie sicher, dass das Netzkabel nicht eingeklemmt ist	Es besteht die Gefahr eines Brands oder elektrischen Schags
Trinken Sie kein Wasser aus der Klimaanlage	Es enthalt Schadstoffe und können Sie krack machen
Vorsicht beim Auspacken und Einbauen	Scharfe Kanten können Verletzungen verursachen
Sollte Wasser in das Gerät eindringen, schalten Sie es aus und schalten Sie auch den Leistungsschalter aus. Unterbrechen Sie die Stromversorgung durch Herausziehen des Steckers und wenden Sie sich an einen qualifizierten Servicetechniker.	Es besteht die Gefahr eines elektrischen Schags oder einer Beschädigung

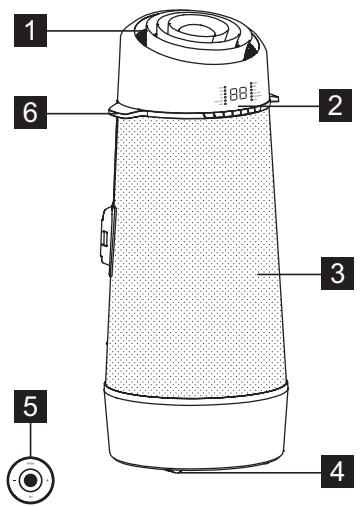

3. GERÄTEBESCHREIBUNG

Abb.1

1 Luftaustritt in den Raum
2 Bedienfeld
3 Raumlufteinlass
4 Laufrolle
5 Fernbedienung

6 Tragegriff (beidseitig)
7 Filter
8 Abluftauslass
9 Ablassöffnung
10 Ablssoffnung der Aufgangwanne

4. MITGELIEFERTES ZUBEHÖR

Abb. 2

	TEILE	TEILEBEZEICHNUNG	Menge:
1		Abluftschlauch	1 Stk.
2		Ausziehbare Fensterleiste	1 Stk.
3		Ersatz-Verländerungsstange	1 Stk.
4		Ablaufschlauch und Adapter	1 Stk.
5		3/8-Zoll-Schraube	2 Stk.
6		Dekorfolie	1 Stk.
7		Befestigungsband	1 Satz
8		Fernbedienung	1 Stk.

• Überprüfen Sie, ob alle Zubehörteile im Paket enthalten sind, und halten Sie sich für deren ordnungsgemäße Verwendung an die Montageanweisungen.

5. MONTAGEANWEISUNG

5.1 Warmluftauslass

Im Kuhlmodus muss das Gerät in der Nähe eines Fensters oder einer sonstigen Raumöffnung aufgestellt werden, um die Warmluft nach außen leiten zu konnen. Stellen Sie das Gerät zunachst auf einer ebenen Fläche auf, und sorgen Sie davon, dass das Gerät einen Abstand von mindestens 30 cm zu umliegenden Objekten hat. Vergewisern Sie sich auch, dass sich eine Steckdose in der Nähe befindet, die an einen einzelnen Stromkreis angeschlossen ist.

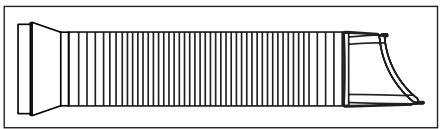

1. Ziehen Sie den Schlauch auf einer beliebigen Seite aus (Abb. 3).

Abb.3

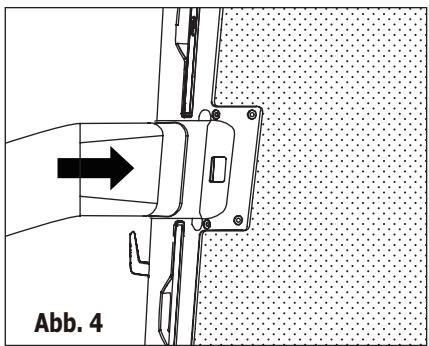

1. Schieben Sie den Adapter A in die Wechselöffnung des Geräts, siehe Abb. 4.

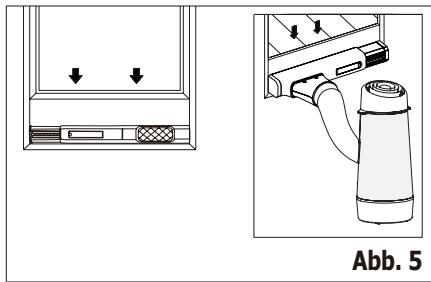

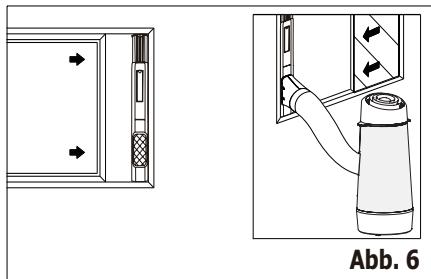

1. Bringen Sie das Fenster-Set am Fenster an, schieben Sie den Adapter B in die ausziehbare Fensterleiste und dachten Sieihn ab. (Abb. 5 und 6)

Ausziehbare Fensterleiste

Minimum: 56 cm

Maximum: 112 cm

Siehe,5.2 Einbau in ein

Flügelfenster"bezüglich der Montage des Fenster-Sets.

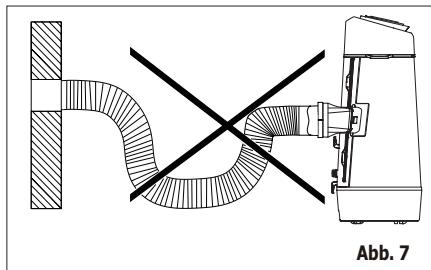

Der Schlauch kann von seiner ursprünglichen Länge von 38 cm auf bis zu 150 cm ausgezogen werden. Allerdings wird

empfohlen, die Schlauchlange so kurz wie möglich zu halten. Stellen Sie auch sicher, dass der Schlauch nicht zu stark gebogen wird oder durchhängt. (Abb. 7)

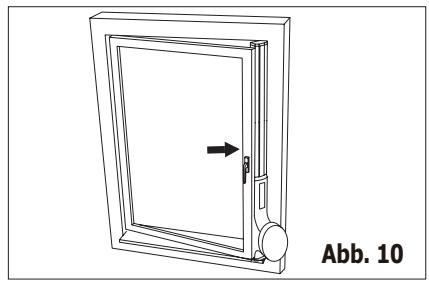

5.2 Einbau in ein Flügelfenster

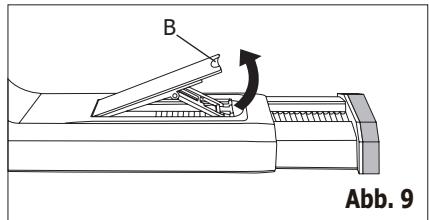

1. Öffnen Sie den Fensterflügel und haben Sie den Verriegelungshebel der ausziehbaren Fensterleiste an (Abb. 9)

B: Sperrhebel
2. Setzen Sie die ausziehbare Fensterleiste in das Fenster. Passen Sie die Länge der ausziehbaren Fensterleiste entsprechend der Fensterhöhe an (Abb. 10).

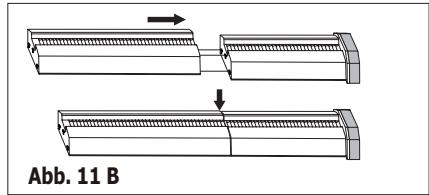

Die Teleskopstange kann ausgefahren werden, wenn das Fenster zu hoch ist. Ziehen Sie hierzu die Teleskopstange vollständig Heraus (Abb. 11 A). Richten Sie dann die 3 Haken an der Verlängerungsstange (getrennt erhältlich) auf die 3 Öffnungen am Ende der Teleskopstange aus und schiben Sie die 3 Haken in die Öffnungen. Drücken Sie dann die Verlängerungsstange nach unten, um die Schlitze zu verriegeln (Abb. 11 B). Schiben Sie dann die zusammengesetzte Teleskopstange wieder in das Fenster-Set (Abb. 11 C).

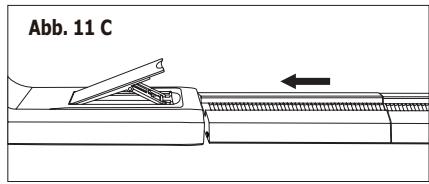

1. Drucken Sie den Verriegelungshebel nach hinten, um die Länge der ausziehbaren Fensterleiste zu fixieren. Schließen Sie dann das Fenster und klemmen Sie bereits das Fenster-Set zwischen dem Fenster und dem Rahmen ein, um das Fenster-Set festzumachen. Ziehen Sie die Schutzfolie auf der Rückseite der Verankierungslasche ab, bringen Sie sie auf dem Fensterrahmen an und befestigen Sie das Band (Abb. 12).

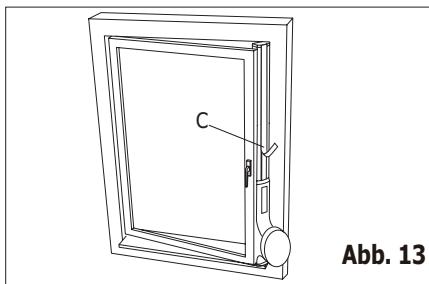

1. Schneiden Sie die Dekorfolie auf die richtige Länge zu und kleben Sie sie auf die Verlängerungsstange (Abb. 13).

C: Dekorfolie

6. FUNKTIONEN DES KLIMAGERÄTS

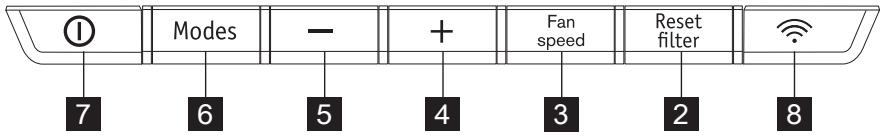

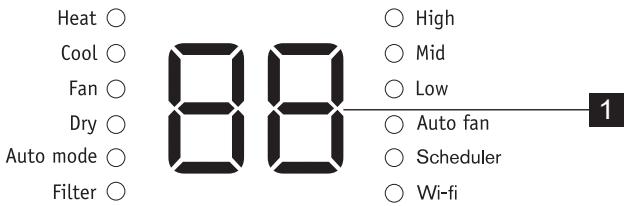

6.1 BEDIENFELD

1 Temperaturanzeige
2 Taste zum Zurücksetzen des Filters (3 Sek. gedrückt halten)
3 Einstellen der Lüfterdrehzahl
4 Erhöhen der Temperatur

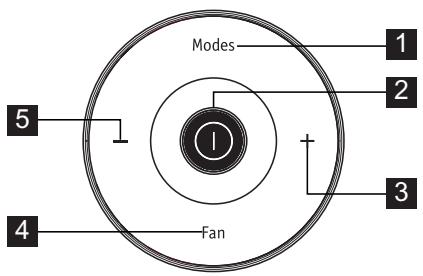

6.2 Fernbedienung

1 Drücken, um Modi auszuwahlen
2 Drücken, um das Gerät ein- oder auszuschalten
3 Drucken, um die Temperatureinstellung zu erhöhen
4 Drücken, um die Lüftergeschwindigkeit auszuwahlen
5 Drücken, um die Temperatureinstellung zu verringern

i Offnen Sie vor der ersten Verwendung die hinteren Abdeckungen und entfernene Sie die Schutzfolie, um die Fernbedienung zu aktivieren.

5 Verringern der Temperatur
6 Einstellen der Modi
7 Ein- oder Ausschalten des Geräts
WLAN-Taste

Austauschen der Batterie

1. Drehen Sie die Fernbedienung um. Unten auf der Fernbedienung befindet sich ein Schlitz.
2. Drehen Sie die wichtere Abdeckung mit einer Münze oder einem ähnlichen Gegenstand gegen den Uhrzeitigersinn, um sie zu öffnen. (Abb. 20 und 21)

1. Öffnen Sie den Innendecken auf dieselbe Weise und entnahmen Sie die Batterie. (Abb. 22)

1. Ersetzen Sie die Batterie und schließen Sie die innere und äußere Abdeckung.

Batterietyp: RG15D/E-ELL (Nennspannung: 3 V DC)

ACHTUNG!

Handhaben Sie die Batterien richtig

1. Gefahr einer chemischen Verzutzung. Halten Sie Batterien von Kindern fern.
2. Setzen Sie die Batterien richtig ein.
3. Verwenden Sie ausschließlich den angegebenen Batterietyp.

7. BEDIENUNGSCANLEITUNG

Einige der folgenden Anweisungen können nur über das Bedienfeld ausgeführrt werden.

7.1 Verwendendes Bedienfelds

Heizmodus (in einigen Modellen)

In this modus MUSS der Abluftschlauch verwendet werden.

1. Drucken Sie die Taste „Modes" (Modus), bis die Kontrollampe „Heat" (Heizen) leuchtet.
2. Drücken Sie die Tasten Temp „-“ und „+“, um die gewünschte Einstellung auszuwahlen.
3. Drucken Sie die Taste „Fan speed" (Lüftergeschwindigkeit), um die gewünschte Lüftergeschwindigkeit einzustellen.

4. Schließen Sie den Ablaufschlauch an. Siehe Abschnitt 7.3 Ablassen des Kondenswassers.

5. Verwenden Sie keine verbrauchten Batterien mit neuen Batterien.

6. Entsorgen Sie Batterien nicht, indem Sie sie verbrennen. Die Batterien können explodieren oder auslaufen.
7. Die Zellen müssen ordnungsgemäß entsorgt und von Kindern ferngehalten werden. Selfbst leere Batterien konnen Verletzungen verursachen.
8. Um Schäden zu vermeiden, erhmen Sie die Batterien aus dem Gerät, wenn Sie es längerere Zeit nicht benutzen.
9. Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Dieses Gerätarf keine schädlichen Interferenzen verursachen, und (2) desses Gerät muss empfangene Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwänschten Betrieb verursachen.

Kuhlbetrieb

In this modus MUSS der Abluftschlauch verwendet werden.

1. Drücken Sie die Taste „Modes" (Modus), bis die Kontrollampe „Cool" (Kühlen) aufleuchtet.
2. Drucken Sie die Tasten Temp „“ und „+“, um die gewünschte Einstellung auszuwahlen.
3. Drücken Sie die Taste „Fan speed" (Lüftergeschwindigkeit), um die gewünschte Lüftergeschwindigkeit einzustellen.

Im Modus "Cool" (Kühlen) ist der Ablaufschlauch nicht erforderlich.

Lüftermodus

In this modus musk kein
Abluftschlauch oder Wasserablaufschlauch
angeschlossen sein.

1. Drücken Sie die Taste „Modes" (Modus), bis die Kontrollampe „Fan" (Lüfter) leuchtet.
2. Drücken Sie die Taste „Fan speed" (Lüftergeschwindigkeit), um die gewünschte Lüftergeschwindigkeit einzustellen.
3. Der Lüfter lauft daraufufhin mit der ausgewählten Geschwindigkeit und auf dem Display wird die Raumtemperatur angezeigt.

Trockenmodus

In this modus muss der Abluftschlauch nicht verwendet werden, ABER das aufgefangene Wasser muss abgelassen werden. Siehe Abschnitt 7.3 Ablassen des Kondenswassers.

1. Drucken Sie die Taste „Modes" (Modus), bis die Kontrollampe „Dry" (Trocken) leuchtet.
2. Der Lüfter lauft daraufufhin mit geringer Geschwindigkeit und auf dem Display wird die Raumtemperatur angezeigt.
3. Halten Sie für großtmögliche Effektivität die Fenster und Türen geschlossen.
4. Schließen Sie den Ablaufschlauch an. Siehe Abschnitt Ablassen des Kondenswassers.

Automatikmodus

In this modus must der Abluftschlauch
immer angeschlssen sein.
Wenn Sie das Klimagerat auf
Automikmodus einstellen, wechselts es
abhängig von der eingestellen Temperatur
und der vorhandenen Raumtemperatur
automatisch in den Kuhl-, Heiz-
(nur bei Modellen mit Heizfunktion)
oder Lufterbetrieb. Dabei sorgt das
Klimagerat automatisch davon, dass
die Raumtemperatur mit der von Ihnen
eingestalten Temperatur übereinstimmt. Im Automatikmodus konnen Sie die
Lufftergeschwindigkeit nicht einstellen.
1.Drucken Sie die Taste ,Mode's (Modus),
bis die Kontrollampe ,Auto mode"
(Automatik) leuchtet.
Nach Auswahl des ,Auto mode"
(Automatik) schaltet sich das
Gerät entsprechend der aktuellen
Raumtemperatur ein.

Funktion Filter reinigen

1. Reinigen des Filters.
2. Halten Sie die Taste „Filter“ 3 Sekunden gedrückt, um die Filter-Kontrollampe auszuschalten.

Auswahlen der Lüfterdrehzahl

Sie konnen die gewünschte
Lüfterdrehzahl durch Drucken der Taste
"Fan speed" (Lüftergeschwindigkeit)
auswahlen. Die Lüftergeschwindigkeit
ändert sich in der Reihenfolge: "Auto Far" (Automatic), "High (Hoch)" "Mid (Mittel)" "Low (Niedrig)".

Nach Auswahr der Lüftergeschwindigkeit „Auto Fan" (Automatik), "High (Hoch) ", "Mid (Mittel)" oder "Low (Niedrig)" leuchtet die entsprechende Kontrollampe. Im Automatik- und Trockenmodus können Sie die Lüftergeschwindigkeit nicht auswahlen.

WL-MODUL DEAKTIVIEREN:

Das WLAN-Modul kann deaktiviert werden, indem man die Taste „Connect" (Verbinden) und „-“ gleichzeitig 3 Sekunden gedrückt halt. Drücken Sie die Taste „Connect" (Verbinden) erneut, um das WLAN-Modul wieder zu aktivieren. Es dauert etwa 10 Sekunden, bis das Modul wieder gestartet wird.

7.2 Fehlercode

Wenn auf dem Display „A5“ angezeigt wird, ist der Raumtemperatursensor ausgefallen. Wenden Sie sich an ihren autorisierten Electrolux Kundendienst.

Wenn auf dem Display "E5" angezeigt wird, ist der Temperatursensor des Verdampfers ausgefallen. Wenden Sie sich an ihren autorisierten Electrolux Kundendienst.

Wenn auf dem Display „E4“ angezeigt wird, ist die Kommunikation über das Bedienfeld ausgefallen. Wenden Sie sich an ihren autorisierten Electrolux Kundendienst.

Wenn auf dem Display „P1“ angezeigt wird, ist die Auffangwanne voll. Versetzen Sie das Gerät vorsichtig an einen geeigneten Ort zum Ablassen des Wassers, drehen Sie die Ablassschraube hereaus, und halten Sie das Kondenswasser ab. Schalten Sie das Gerät wieder ein, und stellen Sie safer, dass „P1“ nicht mehr angezeigt wird. Wenn der Fehlercode wieder angezeigt wird, wenden Sie sich an den Kundendienst.

Wenn auf dem Display „E7“ angezeigt wird, ist der Innenraummotor ausgefallen. Wenden Sie sich an ihren autorisierten Electrolux Kundendienst.

7.3 Kondensat ablassen

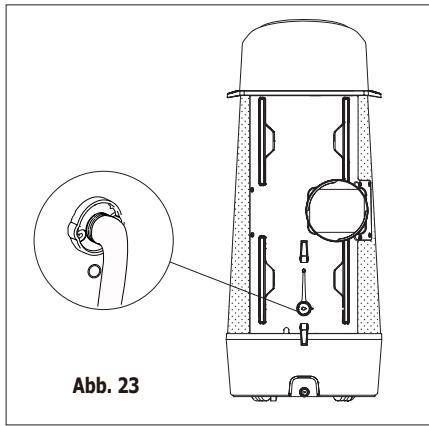

Während des Heiz- und Trockenmodus muss der Wasserablaufschlauch an den Anschluss auf der Rückseite des Gerats angeschlossen sein, um das Kondensat abzulassen. Anderenfalls Funktioniert das Gerät möglicherweise nicht korrekt und das Display zeigt „P1" an.

A. Leiten Sie das Kondensat in einen Abfluss, der tiefer gelegen ist, als das Klimagerät.
B. Das Gerät verfügbar über eine Pumpe, um das Kondensat abzulassen.

Bei Bedarf konnen Sie den Ablaufschlauch durch Aufsetzen des Ablaufschlauchadapters auf das Schlauchende verlangern. Verlangern Sieihn dann mit einem 8 - 9 mm Schlauch (Abb.24).

Hier 8-9 mm Verlängerungs-schlauch für Ablauf anschließen

Abb. 24

Setzen Sie während des Kuhlmodus den Gummistopfen in den Schlauchanschluss, um Beste Leistung zu erzielen.

7.4 Hinweise zum Betrieb

Nun da Sie mit dem Betrieb des Klimagerats vertraut sind, werden im Folgenden eine Zusatzfunktionen in der Steuerung beschrieben, die Sie kennen sollenn.

• Der Kuhlkreislauf verfügt über eine automatische Einschaltverzögerung von 3 Minuten, wenn das Gerät schnell aus- und wieder eingeschaltet wird. Dadurch wird ein Überhitzen des Kompressors und ein Auslösen des Leistungsschalters verhindert. In dieser Zeit ist der Lüfter weiterhin in Betrieb.
  Die Temperatur kann zwischen 16^ und 32^ eingestellt werden.
  Die Temperatur kann in ^ F oder ^ C angezeigt werden. Um die jeweils

angezeigte Einheit zu ändern, halten Sie die Tasten „TEMP" nach oben (+), nach unten (-) 3 Sekunden lang gleichzeitig gedrückt.

• Wird Lüfter gewählt, schaltet sich der Kompressor nach einer Verzögerung von 2 Sekunden aus. So konnen Sie einen anderen Modus ausgehalten.

• Nach einem Spannungsausfall speichert das Gerät die letzte Einstellung und setzen das Gerät beim Wiedereinschalten der Spannung entsprechend auf diese Einstellung zurück.

• Im Inneren von Gebäuden beträgt der Betriebstempoeraturbereich 16^ bis 35^ .

• Während des normalen Betriebs, zeit das Display die Raumtemperatur an. Wenn diesehigherals 37^ ist, zeit das Display ,HI" (Hoch) an.
• Wenn das Gerät länger als 60 Sekunden nicht bedient wird, schalten sich das Display und die Kontrollampen aus. Drücken Sie eine beliebige Taste des Bedienfels oder der Fernbedienung, um das Display wieder einzuschalten.

8. Reinigung und Pflege

Reinigen Sie das Klimagerät regelmäßig, damit es stets wie neu aussieht.

8.1 Reinigen des Luftfilters

Ziehen Sie vor dem Reinigen den Netzstecker aus der Steckdose, um einen elektrischen Schlag oder einen Brand zu vermeiden.

Geben Sie den Kontext ihrer Aufgabe hier ein (optional).

1. Fassen Sie die Lasche der Filter an undziehen Sie die 4 Filter auf der Geräterückseite nacheinander heraus.
2. Waschen Sie den Filter mit Geschirrspulmittel und warmem Wasser aus. Spulen Sie den Filter grundlich aus. Schütteln Sie vorsichtig überschüssiges Wasser aus dem Filter. Anstatt den Filter zu waschen konnen Sieihn auch mit einem Staubsauger reinigen.

Stellen Sie vor dem Wiedereinsetzen des Filters sicher, dass dieser vollständig trocken ist.

1. Setzen Sie den Filter wieder ein, wenn er trocken ist.

8.2 Reinigen des Gehäuses

Ziehen Sie vor dem Reinigen des Klimagerats den Netzstecker aus der Steckdose, um einen elektrischen Schlag oder einen Brand zu vermeiden.

Das Gehäuse und die Front können mit einem ölfreien Tuch abgestaubt werden oder mit einem in einer Lösung aus warmem Wasser und Geschirrspulmittel angefeuchteten Tuch feucht abgewischt werden. Sorgen Sie anschließend davon, dass das Gerät frei von Geschirrspulmittel ist, und reiben Sie es trocknen.

Vorsichtsmaßnahmen bei der Reinigung des Geräts.

• Verwenden Sie niemals aggressive Reinigungsmittel, Wachs oder Politur, um die Gehäusefront zu reinigen.
• Wringen Sie das Tuch so aus, dass es kein überschüssiges Wasser mehr enthalt, bevor Sie den Bereich des Bedienfelds abwischen. Wird das Gerät im Bereich des Bedienfelds mit zu viel Wasser gereinigt, kann das Klimagerät beschädigt werden.

8.3 Wintersinlagerung

Wenn Sie das Gerät im Winter einlagern möchten,decken Sie es mit einer Kunststoffplane ab,oder lagern Sie es in der Verpackung.

9. FEHLERSUCHE

Überprüfen Sie die,Liste,bevor Sie einen Techniker rufen.So sparen Sie Zeit und Geld.Die Listenthält hauq auftretende Störungen, die nicht auf Verarbeitungsoder Materialfehler zurückzuführen sind.

Das Klimagerät lassst sich nicht einschalten.

• Netzstecker nicht eingesteckt.
  Stecken Sie den Netzstecker fest in die Steckdose.
• Eine Sicherung ist durchgebrannt, oder ein Leistungsschalter wurde ausgelöst. Ersetzen Sie die Sicherung durch eine träge Sicherung, oder setzen Sie den Leistungsschalter zurück.
  Die Steuerung ist ausgeschaltet. Schalten Sie die Steuerung ein, und stellen Sie sie wie gewünscht ein.
• Im Display wird P1 angezeigt.
  Lassen Sie das Wasser ab, wie im Abschnitt 7.3 Ablassen des Kondenswassers beschreiben.
• Raumtemperatur liegt unterhalb der eingestellten Temperatur (Kuhlmodus). Setzen Sie die Temperatur zurück.

Vom Gerät abgegebene Luft fuhl't sich nicht kalt genug an.

Die Raumtemperatur liegt unter 16^ . Die Kuhlung setzt erst ein, wenn die Raumtemperatur über 16^ steigt.
- Setzen Sie das Gerät auf eine niedrigere TemperaturTomorrow.
Abschalten des Kompressors beim Andern des Betriebsmodus. Warten Sie etwa 3 Minuten, und horen Sie, ob der Kompressor beim Einstellen des Kuhlmodus wieder anlauft.

Das Klimagerät kühlt, aber der Raum ist zu warm - KEINE Eisdlung an der Kühlschlange hinter der Dekorfront.

Die Außentemperatur ist niedriger als 16^ . Stellen Sie zum Abtauen der Kühlschlange den Lüftermodus ein
- Der Luftfilter ist möglicherweise verschmutzt. Reinigen Sie den Filter. Siehe Abschnitt 8. Reinigung und Pflege. Stellen Sie zum Abtauen den Lüftermodus ein.
Die Temperatur ist für eine Kuhlung in der Nachtzeit zu niedrig eingestellt.

Stellen Sie den Lüftermodus ein, um die Kühlschlange abzutauen. Stellen Sie die Temperatur dann auf einen höheren Wert ein.

• Abluftschlauch nicht angeschlossen oder verstopt. Siehe Abschnitt 5.1 Warmluftauslass.

Klimagerät kühlt, aber Raum ist zu warm - Eisbildung an Kühlschlange hinter Zierblende.

• Verschmutzter Luftfilter - Luftzufuhr beeinträchtigt. Reinigen Sie den Luftfilter. Siehe Abschnitt 8. Reinigung und Pflege.
  Die Temperatur ist zu hoch eingestellt. Stellen Sie eine niedrigere Temperatur ein.
  Die Luftleitlamellen sind falsch ausgerichtet. Stellen Sie die Lamellen so ein, dass eine bessere Luftverteilung gewährleistet ist.
  Die Front des Geräts ist durch Gardinen, Rollos, Möbel uw. verddeckt - die Luftverteilung ist beeinträchtigt. Beseitigen Sie die Hindernisse vor dem Gerät.
• Türen, Fenster, Lüftungsgitter usw. sind geöffnet - kühle Luft entweicht. Schließen Sie Türen, Fenster, Lüftungsgitter usw.
  Das Gerät wurde erst kürzlich in einem warmen Raum eingeschaltet. Warten Sie etwas, bis die „gespeicherte Wärme" aus Wänden, Decke, Fußboden und Möbeln abgeführrt wurde.

Das Klimagerät schaltet in kurzen Intervallen ein und aus.

• Verschmutzter Luftfilter - Luftzufuhr beeinträchtigt. Reinigen Sie den Luftfilter.
• Außentemperatur extrem warm. Stellen Sie eine höhere Lüftergeschwindigkeit ein, um mehr Luft durch die Kühlschlangen zu transportieren.

Der Raum ist zu kalt.

Die eingestellte Temperatur ist zu niedrig. Stellen Sie eine höhere Temperatur ein.

10. ZUSÄTZLICHE INFORMATIONEN

Transport von Geräten, die entflammbare Kältemittel enthalten

Siehe Transportbestimmungen

Kennzeichnen des Geräts mit Schildern

Siehe lokale Vorschriften

Entsorgen von Geräten, die entflammbare Kältemittel enthalten

Siehe nationale Verordnungen

Lagern von Anlagen/Geräten

Das Gerät muss gemäß den Anweisungen des Herstellers gelagert werden.

Lagern von verpackten (unverkaufen) Geräten

Die Verpackung muss so konstruiert sein, dass im Fall eines mechanischen Schadens des Geräts in der Verpackung kein Kältemittel auslaufen kann. Die maximale Anzahl der Geräte, die zusammen gelagert werden dürfen, ist durch lokale Regelungen festgelegt.

Hinweise zu Wartungsarbeiten

1. Überprüfung des Bereichs. Vor der Ausführung von Arbeiten an Systemen, die entflammbare Kältemittel enthalten, müssen Sicherheitsprüungen durchgeführt werden, um sicherzustellen, dass das Risiko einer Zündung minimiert wird. Vor der Ausführung von Reparaturarbeit-ten am System, müssen folgende Vorsichtsmaßnahmen getroffen werden.
2. Arbeitsverfahren. Die Arbeiten müssen unter kontrollierten Bedingungen ausgeführten werden, um sicherzustellen, dass während der Ausführung kein brennbares Gas oder entflammbare Dämpfe vorhanden sind.
3. Allgemeiner Arbeitsbereich. Das Wartungspersonal und andere Personen, die in thisem Bereich arbeiten, müssen in die auszuführenden Arbeiten eingewiesen werden. Arbeiten in engen Räumen müssen vermieden werden. Der Bereich um den Arbeitsplatz muss abgesperrt werden. Stellen Sie durch die Überprüfung des entflammbaren

Materials safer, dass in thisem Bereich sichere Bedingungen herrschen.

1. Überprüfung auf das Vorhandensein von Kältemittel. Der Bereich muss vor und während der Arbeiten mit einem geeigneten Kältemitteldetektor überprüft werden, um sicherzustellen, dass der Techniker sich einer potenziell entflammbaren Atmosphäre bewusst ist. Stellen Sie safer, dass das Leckerkennungssystem für entflammbare Kältemittel geeignet ist. Es muss funkensicher, angemessen abgedachtet und eigensicher sein.
2. Vorhandensein eines Feuerlöschers. Müssen Arbeiten mit offener Flamme an der Kühlanlage oder Teilen von ihr durchgeführt werden, muss eine geeignete Feuerlöschanlagevorhanden sein. Stellen Sie sich, dass sich ein Pulver- oder CO2-Löscher in der Höhe des Füllbereichs befindet.
3. Keine Zündquellen. Keine Person, die Arbeiten an einer Kühlanlage durchführren, bei denen Rohre, die entflammbares Kätemittel enthalten oder enthalten haben, freigelegt werden,arf Zündquellen so verwenden,dass Das Risiko eines Brands oder einer Explosion besteht. Sümmtliche Zündquellen,müssen sich in ausreichender Entfernung zum Installationsort befinden.Dies gilt auch fur die Reparatur, die Entfernung und Entsorgung bei denen entflammbares Kätemittel in die Umgebung freigesetzt werden kann.AuBerdem ist Rauchen verboten.Vor Ausführung der Arbeiten, muss der Bereich um die Anlage uberwacht werden,um Sicherzustellen, dass keine Risiken durch Zündungen bestehen.Es müssen „Rauchen verboten"-Schilder angebracht werden.
4. Belufteter Bereich. Stellen Sie sichere, dass der Bereich im Freien liegt oder angemessen beluftet ist, bevor Sie in das System eingreifen oder Arbeiten mit offener Flamme durchfuhren. Die Beluftung muss auch während der Arbeiten sichergestellt sein. Die Beluftung muss freigesetztes Kältemittel sicher verteilen und es

vorzugsweise nach draußen in die Atmosphäre abführren.

1. Überprüfung der Kühlanlage. Müssen elektrische Bauteile ausgetaucht werden, müssen sie durch geeignete Teile mit der richtigen Spezifikation ersetzt werden. Die Wartungs- und Reparaturhinweise des Herstellers müssen jederzeit befolgt werden. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers, um Unterstützung zu erhalten. Folgende Überprüfungen müssen an Installationen, die mit entflammbaren Kältemitteln betrieben werden, durchgeführt werden:

2. Entspricht die Füllmenge dem Volumen des Raumes, in dem die kaltemittelhaltigen Teile eingebaut sind?

3. Funktionieren die Lüftungsanlage und -auslasse einwandfrei und sind nicht verstopt?
4. Falls ein indirekter Kuhlkreislauf verwendet wird, ist der Sekundärkreislauf auf Vorhandsein von Kältemittel überprüft worden?
5. Sind die Kennzeichnungen am Gerät weiterhin sightbar und lesbar? Unlesbare Kennzeichnungen und Schilder müssen ausgetauscht werden.

6. Wurden Kältemittelleitungen oder -komponenten an einer Stelle installiert, an der es unwahrscheinlich ist, dass sie mit Substanzen in Berührung kommt, die zu Korrosion von kältemittelhaltigen Komponenten führen können, es sei dann, die Komponenten bestehen aus Werkstoffen, die inharent korrosionsbeständig oder ausreichend vor Korrosion geschlossen sind?

7. Überprüfungen der elektrischen Vorrichtungen. Vor der Reparatur und Wartung elektrischer Bauteile müssen Sicherheits- und Bauteileüberprüfungen durchgeführt werden. Sind Defekte vorhanden, die die Sicherheit beeinträchtigen können, daß keine Spannung an den Schaltkreis gelegt werden, bis sie zufrieden stellend beseitigt wurden.

Kann der Defekt nicht umgehend beseitigt werden und muss der Betrieb fortgeführten werden, muss eine angemessene vorübergehende Lösung gefunden werden. Diese muss dem Besitzer der Anlage mitgeteilt werden, damit alle Parteien informiert sind.

Die Sicherheitsüberprüfungen müssen folgende Tests umfassen:

• Sind die Kondensatoren entladen? Dies wird auf eine sichere Weise überprüft, um eine Funkenbildung zu vermeiden.
• Sind spannungsführende Bauteile und freiiegende Drahte während der Befüllung, Rückgewinnung und Spülng des Systemvorhanden?
• Besitzt die Erdverbindung einen Durchgang?

Reparatur abgedichteter Bauteile

1. Vor dem Entfernen von abgedichteten Verkleidungen usw. sind bei Reparaturen an versiegelten Bauteilen alle elektrischen Versorgungsleitungen vom zu bearbeitenden Gerät zu trennen. Ist während der Wartung eine elektrische Versorgung der Geräte zwingend erforderlich, so muss an der kritischsten Stelle ein permanent betriebsbereiter Leckdetektor angebracht sein, um vor einer potenziell gefährlichen Situation zu warnen.
2. Besonderss muss auf folgende Punkte geachtet werden: Bei Arbeiten an elektrischen Bauteilen muss geprüft werden, ob das Gehäuse nicht so verändert wurde, dass es die Sicherheit beeinträchtigt. Weiterhin muss auf defekte Kabel, übermäßig viele Anschüsse, Klemmen, die nicht der Originalspezifikation entsprechen, defekte Dichtungen, falsch angebrachte Schlauchanschlüsse usw. geachtet werden. Stellen Sie sicher, dass das Gerät safer montiert ist. Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterialien sich nicht zersetsetzt haben und den Eintritt von entflammbaren Atmosphären nicht mehr verhindern. Verwenden Sie nur die vom Hersteller angegebenen Ersatzteile.

HINWEIS: Silikondichtstoffe können die Wirksamkeit einiger Leckerkennungsdetektoren beeinträchtigen. Eigensichere Bauteile müssen vor ihrer Verwendung nicht isoliert werden.

Reparatur eigensicherer Bauteile

Legen Sie keine permanent induktiven oder kapazitäten Lasten an den Schaltkreis an, ohne sicherzustellen, dass die zulässige Spannungs- und Strombelastung nicht übersritten wird. Eigenschere Bauteile sind die einzigen Teile, die auch beim Vorhandensein einer entflammbaren Atmosphäre eingeschaltet werden können. Das Testgerät muss auf dir richtige Belastung gestellt sein. Ersetzten Sie die Bauteile nur durch vom Hersteller empfohlene Teile. Andere Teile können zur Entzündung des Kältemittels in der Atmosphäre durch ein Leck führen.

Verkabelung

Vergewissern Sie sich, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßig dem Druck, Vibrationen, scharfen Kanten oder anderen schädlichen Umwelterinflüssen ausgesetzt ist. Bei der Überprüfung muss auch auf die Alterung oder ständige Vibrationen von Quellen wie Kompressoren oder Lüfter geachteten werden.

Detection entflambarer Kaltemittel

Auf keinen Fall dürfen potenzielle Zündquellen bei der Suche nach Kältemittellecks eingesetzt werden. Es dürfen keine Halogenlampe oder andere Detektoren mit offener Flamm verwendet werden.

Leckerkennungsmethoden

Die folgenden Leckerkennungsmethoden sind bei Systemen, die entflammbare Kältemittel enthalten, akzeptabel. Elektronische Leckdetektoren konnen für entflammbare Kältemittel verwendet werden, aber möglichereweise ist die Empfindlichkeit nicht geeignet oder muss neu kalibriert werden. (Das Detektrionsgerät muss in einer kältemittelfreien Umgebung kalibriert werden.) Stellen Sie sicher, dass der DetECTOR keine potenzielle Zündquelle darstellt und für das

verwendete Kältemittel geeignet ist. Das Detektionsgerät muss auf einen Prozentsatz der unteren Flammgrenze des Kältemittels gestellt und für das verwendete Kältemittel und den Gasanteil (max. 25% ) kalibriert werden. Flüssigkeiten für die Leckerkennung sind für die meisten Kältemittel geeignet, es muss aber die Verwendung von chlorhaltigen Reinigungsmitteln vermieden werden, da das Chlor mit dem Kältemittel reagieren und die Kupferleitung korrodieren kann.

Wird ein Leck vermutet,,müssen alle offenen Flammentfernt/gelöscht werden.

Wird eine Leckage des Kältemittels festgestellt, die eine Hartlösung erfordert, muss das gesamte Kältemittel aus dem System zurückgewonnen oder (mittels Absperventilen) in einem von der Leckage entfernten Teil des Systems isoliert werden. Dann muss das System vor und während der Lötarbeiten mit sauerstofffreiem Stickstoff durchgeschült werden.

Beseitigung und Evakuierung

Beim Eingriff in den Kältekreislauf zur Reparatur - oder zu einem anderen Zweck - sind herkömmliche Verfahren anzuwenden. Es ist wichtig bewährte Methoden anzuwenden, da die Möglichkeit einer Entflammung besteht. Die folgenden Verfahren sind einzuhalten:

Kältemittel entfernen
Kreislauf mit inertem Gas spulen
Evakuieren
Erneut mit inertem Gas spulen
- Kreislauf durch Aufschneiden oder Lieten öffnen

Das Kältemittel muss in geeigneten Rückgewinnungsbehältern aufgefangen werden. Das System muss mit sauerstofffreiem Stickstoff durchgespllt werden, damit es wieder sichere Funktioniert. Diese Vorgang muss eventuell mehrmals wiederholt werden. Für diesen Vorgang darke keine Druckluft und kein Sauerstoff verwendet werden. Die Spülung wird durch das Aufheben des Vakuums im System durch die Befüllung mit sauerstofffreiem Stickstoff bis zum Erreichen des Arbeitsdrucks durchgeführt. Anschließlich erfolgt die Entlüfung in die Atmosphäre und

die Herstellung des Vakuums. Diese Vorgang muss so oft wiederholt werden, bis sich kein Kältemittel mehr im System befindet. Wenn die letzte Befüllung mit sauerstofffreiem Stickstoff erfolgt, muss das System auf atmosphärischen Druck gebracht werden, damit die Arbeitsdurchgeführten werden können. Diese Vorgang ist absolut notwendig, wenn Rohrleitungen gelötet werden müssen.

Stellen Sie sicher, dass sich der Auslass der Vakuump pumpe nicht in der Nähve von Zündquellen befindet und eine gute Belüftung vorhanden ist.

Kältemittelfullung

Zusätzlich zu den herkömmlichen Füllmethoden müssen folgende Anforderungen befolgt werden.

• Stellen Sie sichere, dass es bei der Verwendung von Füllgeräten nicht zu Verunreinigungen durch verschiedene Kältemittel kommt. Halten Sie Schläuche oder Leitungen sind so kurz wie möglich, um den Kältemittelanteil darin so gering wie möglich zu halten.
  Die Zylinder mussen aufrecht stehen.
  Vergewissern Sie sich, dass das Kuhlsystem vor dem Befüllen der Anlage mit Kätemittel geerdet ist.
• Kennzeichnen Sie das System nach Abschluss des Fällvorgangs (falls noch nicht geschehen).
• Achten Sie entsprechens darauf, dass das Kühlsystem nicht überfüllt wird.

Vor der Befüllung des Systems muss der Druck mit sauerstofffreiem Stickstoff geprüft werden. Nach der Befüllung aber vor der Inbetriebnahme muss das System auf Lecks geprüft werden. Vor Verlassen des Standorts muss eine erneute Überprüfung auf Lecks staatfinden.

Außerbetriebnahme

Vor der Ausführung theses Verfahrens muss der Techniker mit der kompletten Anlage vertraut sein. Die Kältemittel mussen sich zurückgewonnen werden. Vor Ausführung dieser Aufgabe muss eine Öl- und Kältemittelprobe entnommen werden, falls eine Analyse vor der Wiederverwendung des Kältemittels notwendig ist. Vor Ausführung der Aufgabe muss eine Spannungsvorsorgung vorhanden sein.

1. Machen Sie sich mit der Anlage und ihrer Bedienung vertraut.
2. Isolieren Sie das System elektrisch.
3. Stellen Sie vor Ausführung des Vorgangs sicher, dass:

Mechanische Handhabungseinrichtungen für die Handhabung der Kätemittelzylindervorhanden sind
- Persönliche Schutzausrüstungen vorhanden sind und richtig verwendet werden
- Der Rückgewinnungsvorgang zu jeder Zeit von einer Fachkraft überwacht wird
Die Rückgewinnungsausrüstung und Zylinder den Standards entsprechen

1. Das Kältemittelsystem, wenn möglich, abpumpen.
2. Lässt sich das Vakuum nicht herstellen, einen Mehrfachverteiler verwenden, damit das Kätemittel aus verschiedene Teilen des Systems entfernt werden kann.
3. Stellen Sie safer, dass sich der Zylinder vor der Rückgewinnung auf der Waage befindet.
4. Schalten Sie das Rückgewinnungsgerät ein und bedierten Sie es gemäß den Anweisungen des Herstellers.
5. Überfüllen Sie die Zylinder nicht. (Nicht mehr als 80% der zulässigen Menge.)
6. Überschreiben Sie auch vorübergehend nicht den maximalen Arbeitsdruck der Zylinder.
7. Stellen Sie nach dem korrekten Befüllen der Zylinder und dem Abschluss des Vorgangs sicher, dass die Zylinder und die Ausrüstung unverzüglich vom Einsatzort entfern werden und alle Absperrentile an der Anlage geschlossen sind.
8. Das zurückgewonnene Kältemittel darf nur nach der Reinigung und Überprüfung in ein anderes Kältemittelsystem gefüllt werden.

Kennzeichnung

Die Anlage muss gekennzeichnet werden und es muss vermerkt werden, dass sie außer Betrieb genommen wurde und kein

Kältemittel enthalt. Das Etikett muss mit dem Datum versehen und unterscriben werden. Sicherstellen, dass sich auf der Anlage Etiketten befinden, die anzeigen, dass die Anlage entflammbares Kältemittel enthalt.

Rückgewinnung

Wird Kältemittel für die Außerbetriebnahme oder Wartungsarbeiten aus einem System entnommen, müssen alle Kältemittel safer entfernt werden.

Bei der Einleitung des Kältemittels in Zylinder, muss sichergestellt werden, dass nur geeignete Rückgewinnungsbehälter verwendet werden. Stellen Sie sicher, dass die richtige Anzahl von Zylindern für die gesamte Füllmenge vorhanden ist. Alle zu verwenden den Zylinder sind für das zurückgewonnene Kältemittel bestimmt und entsprechend gekennzeichnet (z. B. Spezialzylinder für die Rückgewinnung des Kältemittels). Die Zylinder sind mit Druckbegrenzungs-und Absperventilen ausgestattet, die sich in einemGNU Zustand befinden. Leere Rückgewinnungsbehälter wurden evakuiert, und wenn möglich vor der Rückgewinnung gekühlt.

Die Rückgewinnungsausrüstung befindet sich in einemGNUzustand. Die Anleitung istvorhanden und die Anlage eignet sich fur die Rückgewinnung von entflammbaren Kältemitteln. Es sind kalibrierte Waagen vorhanden, die sich in einemGNU Zustand befinden. Die Schläuche besitzen Anschlüsse ohne Lecks, die sich in einemGNU Zustand befinden. Vor Verwendung des Rückgewinnungsgeräts muss überprüft werden, ob es sich in einemGNUzustand befindet, es korrekt gewartet wurde, die elektrischen Bauteile versiegelt sind, um eine Zündung im Falle einer Freisetzung von Kältemittel zu verhindern. Wenden Sie sich im Zweifelsfall an den Hersteller.

Das rückgewonnene Kältemittel muss im korrekten Rückgewinnungsbehälter an den Kältemittellieferanten zurückgegeben werden und der Entsorgungsnachweis muss vorhanden sein. Die Kältemittel in den Rückgewinnungsanlagen und besonders in den Zyländern nicht vermischen. Müssen Kompressoren oder Kompressorole entfernrt werden, sicherstellen, dass sie angemessen evakuiert wurden, um zu gewährleisten,

dass das Schmiermittel kein entflammbares Kätemittel enthalt. Die Evakuierung muss vor der Rückgabe des Kompressors an den Lieferanten durchgefuhrt werden. Um diesen Vorgang zu beschleunigen, scarf nur das Kompressorgehäuse elektrisch erwartmet werden. Wir aus einem System Öl abgelassen, muss dieser Vorgang sich ausgeführt werden.

ACHTUNG!

Versuchen Sie nicht, den Abtauprozess durch andere als vom Hersteller empfohlene Hilfsmittel zu beschleunigen.
Das Gerät muss in einem Raum aufbewahrt werden, in dem keine permanent betriebenen Zündquellen vorhanden sind (zum Beispiel: offene Flammen, ein eingeschaltetes Gaserät oder eine laufende Elektrohezung).
- Nicht durchstehen oder verbrennen.
- Seien Sie sich bewusst, dass Kältemittel möglicherweise nicht riechen.
Das Gerät muss in einem Raum mit einer Bodenfläche von mindestens 12m^2 installiert, betrieben oder aufbewahrt werden.
Das Gerät ist in einem gut belufteten Bereich aufzubewahren, in dem die Raumgroße dem für den Betrieb vorgesehenen Platzbedarf entspricht und Mechanische Beschädigungen am Gerät ausgeschlossen ist.
- Alle Personen, die an einem Kältemittelkreislauf arbeiten oder inihn eingreifen, müssen im Besitz eines gültigen Zertifikats von einer anerkannten Prüfstelle sein, die ihren bestätigt, dass sie sicher im Umgang mit Kältemitteln gemäß der anerkannten Spezifikationen sind.
Wartungsarbeiten dürfen nur wie vom Gerätehersteller empfohlen durchgeführt werden. Wartungs- und Reparaturarbeiten, bei denen weitere Fachkräfte assistieren müssen, müssen unter der Aufsicht der Person, die in der Verwendung von brennbaren Kätermitteln geschult ist, durchgeführt werden.

11. UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Schutz der Umwelt- und Gesundheit elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

C E
