KÄYTTÖOHJE HT-HECTOR-1200A Hillvert

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Hakettaja
Malli	HT-HECTOR-1200A	HT-HECTOR-1200B	HT-HECTOR-1200C	HT-HECTOR-1000
Moottorin teho [kW]	9	9	9	4,1
Moottorin nopeus [rpm]	3600	3600	3600	3600
Max. silppuamisen halkaisija [mm]	120	120	120	100
Moottorin tilavuus [cm3]	420	420	420	212
Polttoaineen kulutus [g/kWh]	374	374	374	395
Öljysäiliön tilavuus [l]	1,1	1,1	1,1	0,55
Polttoainesäiliön tilavuus [l]	6,5	6,5	6,5	3,6
alkaa	Manuaalinen	Manuaalinen	Manuaalinen	Manuaalinen
Mitat [cm]	243 x 98 x 196	-	250 x 85 x 128	137 x 53 x 114
Paino [kg]	242	177	177	97

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

LUE TÄMÄ OHJE HUOLELLISESTI ENNEN TYÖN ALOITTAMISTA.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Symbolien selitykset

Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.

Lue ohje ennen käyttöä.

Tuote on kierrätettävä.

HUOMIO! tai VAROITUS! tai MUISTA! Yleinen varoitusmerkki, joka kuvaa tiettyä tilannetta.

Käytä kuulosuojaimia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.

Käytä suojakäsineitä.

Käytä päänsuojaimia.

Käytä jalkasuojaimia.

Käytä kasvosuojainta.

Käytä säädettävää kantta.

Käytä kantta.

Käytä suojapukua.

HUOMIO! Varoitus sähköiskusta!

HUOMIO! Varoitus voimakkaasta melusta!

HUOMIO! Pyöriviä elementtejä!

HUOMIO! Palovaara – syttyvät materiaalit!

Varoitus myrkyllisten aineiden aiheuttamasta myrkytysvaarasta!

Hätäpysäytys!

Huomio! Kuuma pinta voi aiheuttaa palovammoja!

HUOMIO: Pidä turvallinen etäisyys lähellä oleviin sivullisiin tai eläimiin (vähintään 10 m).

HUOMIO: On olemassa vaara, että laitteen läpi sinkoutuu vieraita esineitä!

HUOMIO! Teräviä elementtejä. Raajan amputaation vaara.

Pidä kädet tai mikä tahansa kehon osa poissa täyttösuppilosta, suppilosta ja poistokourusta, kun kone on käytössä.

Pysy aina poissa poistoalueelta, kun kone on käynnissä. Tupakointi kielletty

Tupakointi on kielletty laitteen lähellä. Laite sisältää syttyviä aineita.

Suojaa sateelta.

Ennen kuin teet mitään huoltotoimenpiteitä laitteelle, sammuta AINA moottori ensin.

HUOMIO! Tämän käyttöoppaan kuvat ovat vain havainnollistavia ja saattavat poiketa joissakin yksityiskohdissa tuotteen todellisesta ulkonäöstä.

2. Käyttöturvallisuus a

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan: Hakettaja

2.1. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.
d) Ainoastaan valmistajan huoltokeskus saa tehdä tuotteeseen korjauksia. Älä yritä tehdä korjauksia itse!
e) Tulipalon sattuessa käytä jauhe- tai hiilidioksidi (CO2) -palosammutinta (joka on tarkoitettu käytettäväksi jännitteisissä sähkölaitteissa) sammuttamiseen.
f) Lasten tai asiattomien henkilöiden pääsy työpisteeseen on kielletty. (Heidän häiritseminen voi johtaa laitteen hallinnan menettämiseen).
g) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
h) Laite tuottaa käytössä pölyä ja roskaa. On tärkeää suojella sivullisia niiden haitallisilta vaikutuksilta.
i) Käytä hätäpysäytystoimintoa, jos on olemassa tapaturman tai kuoleman, onnettomuuden tai vaurion vaara.
j) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
k) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
I) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
m) Pidä laite poissa lasten ja eläinten ulottuvilta.
n) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.
o) Varmista, että työtila on avoin.

Muista! Suojaa lapsia ja muita sivullisia käyttäessäsi laitetta.

2.2. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Konetta saavat käyttää fyysisesti hyväkuntoiset henkilöt, jotka pystyvät käsittelemään konetta turvallisesti, jotka ovat asianmukaisesti koulutettuja, jotka ovat tutustuneet tähän käyttöohjeeseen ja jotka ovat saaneet riittävän työturvallisuuskoulutuksen.
c) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
d) Käytä laitteen kanssa työskentelyn edellyttämiä henkilösuojaimia, jotka on määritelty kohdassa 1 (Selvi). Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
e) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
f) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
g) Poista kaikki säätötyökalut tai kiintoavaimet ennen laitteen kytkemistä päälle. Laitteen pyörivään osaan jätetty työkalu tai kiintoavain voi aiheuttaa loukkaantumisvaaran.
h) Käytä silmien, korvien ja hengitysteiden suojaimia.
i) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
j) Älä laita käsiäsi tai muita ruumiinosia laitteen sisään sen ollessa käytössä!

2.3.Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
d) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden varalta ja erityisesti halkeilevien osien tai elementtien varalta ja muista olosuhteista, jotka voivat vaikuttaa laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
e) Laite on pidettävä poissa lasten ulottuvilta.
f) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
g) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
h) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
i) Vältä tilanteita, joissa laite lakkaa toimimasta käytön aikana liiallisen kuormituksen vuoksi. Tämä voi johtaa käyttöelementtien ylikuumenemiseen ja laitteen vaurioitumiseen.
j) Älä koske nivellettyihin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä.
k) Älä siirrä, säädä tai käännä laitetta työn aikana.
I) Älä käytä laitetta valvomatta.
m) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
n) Määritelty tärinäpäästö on mitattu yleisillä mittausmenetelmillä. Tärinäpäästö voi vaihdella laitteen käyttöympäristön mukaan.

o) Kahta työkappaletta ei saa käsitellä samanaikaisesti.
p) Älä peitä ilmanotto- tai ilmanpoistoaukkoa.
q) Älä käytä laitetta tyhjänä.
r) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
s) Pidä laite kaukana tulen- ja lämmönlähteistä.
t) Älä peitä tuuletusaukkoja!
u) Pidä laite poissa liiallisesta kosteudesta tai sateesta.
v) Älä asenna, irrota, säädä tai huolla mitään muiden osien tyhjennysverkkoa moottorin käydessä.
w) Kun moottori on käynnissä, pidä kaikki ruumiinosat ja raskaat esineet loitolla täyttösuppilosta ja poistoaukosta.
x) Älä syötä koneeseen kangasta, kiviä, metallia, lasia, kumia, muovia, tiiliä, naruja, juuria, taimia, pulloja, tölkkejä tai muita ei-kasvitieteellisiä esineitä.
y) Pyörivät leikkuuterät näiden aukkojen sisällä voivat aiheuttaa vakavia henkilövahinkoja, jos niitä kosketetaan.
z) Ole varovainen työskennellessäsi. Kone voi poistaa prosessoidun materiaalin palasia täyttösuppilosta tai ulostulokourusta.
aa) Moottori kuumenee erittäin kuumana käytön aikana. Älä koske kuumaan moottoriin, koska se voi aiheuttaa palovammoja.
bb) Välttääksesi tulipalon vaaran, pidä lehdet, ruoho ja muut palavat materiaalit poissa kuumasta moottorista ja äänenvaimentimesta.
cc) Älä käytä jalkakäytävällä, soralla tai muilla kovilla pinnoilla, koska esineet voivat kiihottua ja aiheuttaa vammoja.
dd) Jotkut puulajit voivat aiheuttaa allergisen reaktion. Haarojen käsittelyn aikana ulos tuleva pöly voi olla ärsyttävää tai haitallista, joten asianmukaisia suojatoimenpiteitä tulee toteuttaa.
ee) Älä käytä epätasaisella alustalla tai jos laite on epävakaa.
ff) Jos sirpaloitu silppuri jumiutuu tai tukkeutuu, sammuta moottori välittömästi ja odota, että kaikki liikkuvat osat pysähtyvät kokonaan ennen tyhjentämistä.
gg) Älä työnnä koneeseen teknisissä tiedoissa ilmoitettua suurempia oksia/puuta.
hh) Tarkista taso ja lisää tarvittaessa moottoriöljyä täyteen merkintään ennen laitteen käytön aloittamista. Liian alhaisella öljymäärällä työskentely voi aiheuttaa ylikuumenemisen tai jopa vaurioittaa moottoria!
ii) Koneesta vuotavasta öljystä tulee ilmoittaa asianmukaisille palveluille tai noudattaa käyttöalueella voimassa olevia lakisääteisiä vaatimuksia.
jj) Moottorin pakokaasuissa on myrkyllistä hiilimonoksidia. Hiilimonoksidiympäristöön jääminen voi johtaa tajunnan menetykseen tai jopa kuolemaan. Älä käytä moottoria suljetussa tai huonosti tuuletetussa tilassa.
kk) Suojaa moottori kuumuudelta, kipinöiltä ja liekiltä. Älä tupakoi hakkurin läheisyydessä!
II) Bensiini on syttyvää ja räjähtävää. Ennen tankkausta moottori tulee sammuttaa ja jäähdyttää. mm) Varoitus! Moottorivaurion vaara väärän polttoaineen vuoksi.
nn) Akku (jos sellainen on mukana) on jännitteinen. Älä kosketa tai ylitä napoja ja akun liittimiä. Akun liittimet on irrotettava oikeassa järjestyksessä.
oo) Laitetta ei ole hyväksytty käytettäväksi julkisessa liikenteessä.
pp) Anna moottorin jäähtyä vähintään 30 minuuttia ennen kuljetusta tai varastointia. Koneen sijoittaminen viileämpään, varjoisaan paikkaan auttaa jäähtymään nopeammin.

HUOMIO! Vaikka laite on suunniteltu turvalliseksi, siinä on asianmukaiset suojatoimenpiteet ja käyttäjän lisäturvaominaisuuksien käytöstä huolimatta, on silti olemassa pieni tapaturman tai loukkaantumisen riski laitteen kanssa työskennellessä. Sitä käytettäessä on suositeltavaa noudattaa varovaisuutta ja maalaisjärkeä.

3. Soveltamisala laite

Laite on tarkoitettu oksien, pensaiden, rikkakasvien, versojen ja pitkän, kuivan ruohon silppuamiseen, jonka halkaisija ei ylitä teknisten tietojen taulukossa annettua arvoa. Älä käytä laitetta rakennusjätteen, muovin, paperituotteiden, köyden tai narun tai minkään materiaalin, joka saattaa sisältää metallia tai suuria määriä kosteutta/mehua, pilkkomiseen.

HUOMAA: Poista kaikki naulat, köydet, narut tai kivet, jotka voivat olla upotettuja kasvin osiin (esim. juuriin jne.), ennen kuin laitat materiaalia laitteeseen.

Trampoliini on voimisteluharjoitusten suorittamiseen tarkoitettu laite.

4. Laitteen kuvaus

HT-HECTOR-1200A

1 - Ulostulon kansi
2 - Tulovesikouru
3 - Kahva
4 - Murskausrumpu
5 - Takapyörät
6 - Etupyörän jatkeen säätökampi
7 - Eturengas
8 - Turvaketju
9 - Vetokoukun lukko

10 - Moottori
11 - Yhdistävä kaulus
12 - Poistokouru

HT-HECTOR-1200B

1 - Ulostulon kansi
2 - Poistokouru
3 - Moottori
4 - Hätäkytkin
5 - Tulovesikouru
6 - Pyörät
7 - Tuki
8 - Turvaketju
9 - Vetokoukun lukko
10 - Yhdistävä kaulus

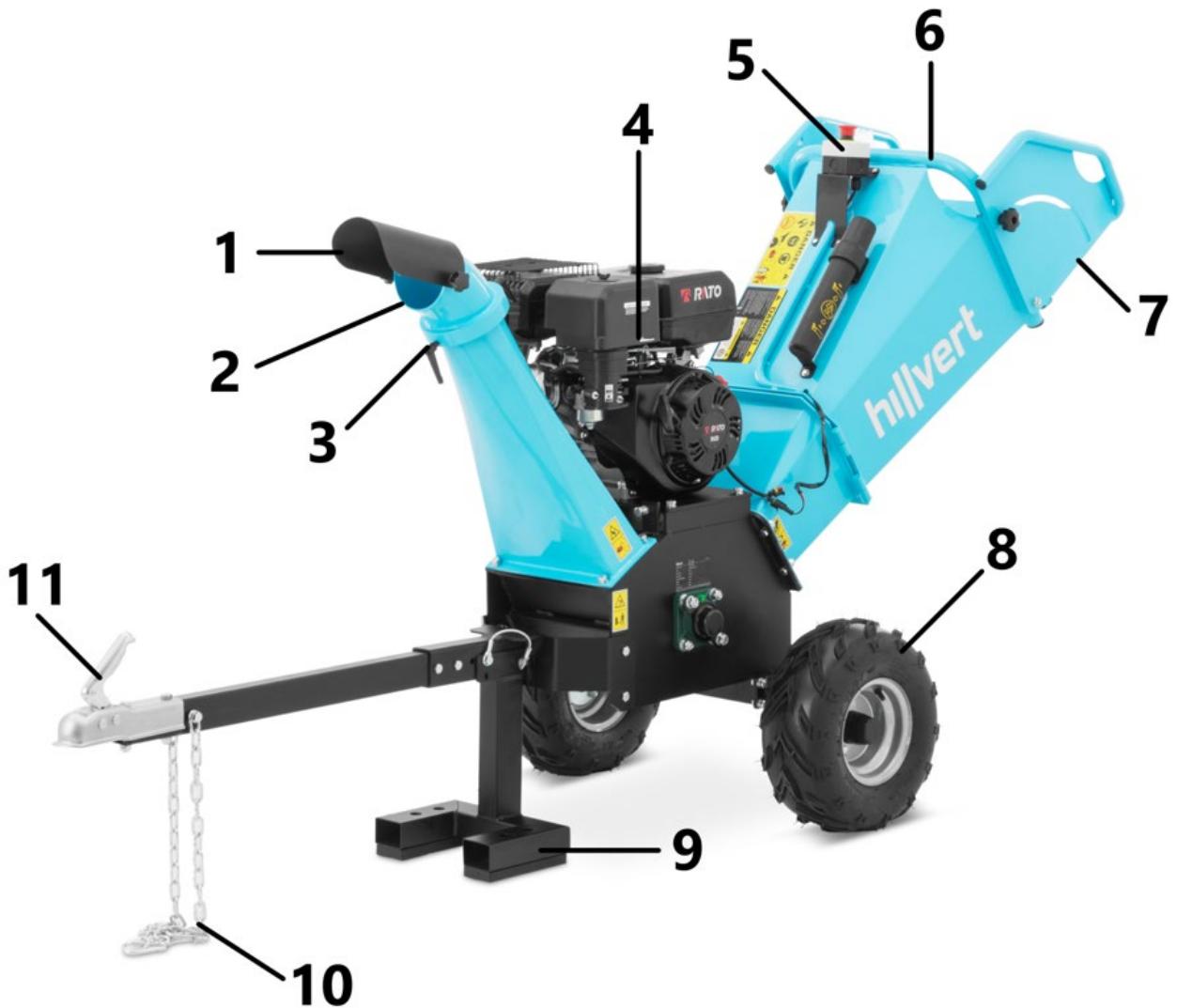

HT-HECTOR-1200C

1 - Ulostulon kansi
2 - Poistokouru
3 - Yhdistävä kaulus
4 - Moottori
5 - Hätäkytkin
6 - Tulovesikouru
7 - Tuloputken jatke
8 - Pyörät
9 - Tuki
10 - Turvaketju
11 - Vetokoukun lukko

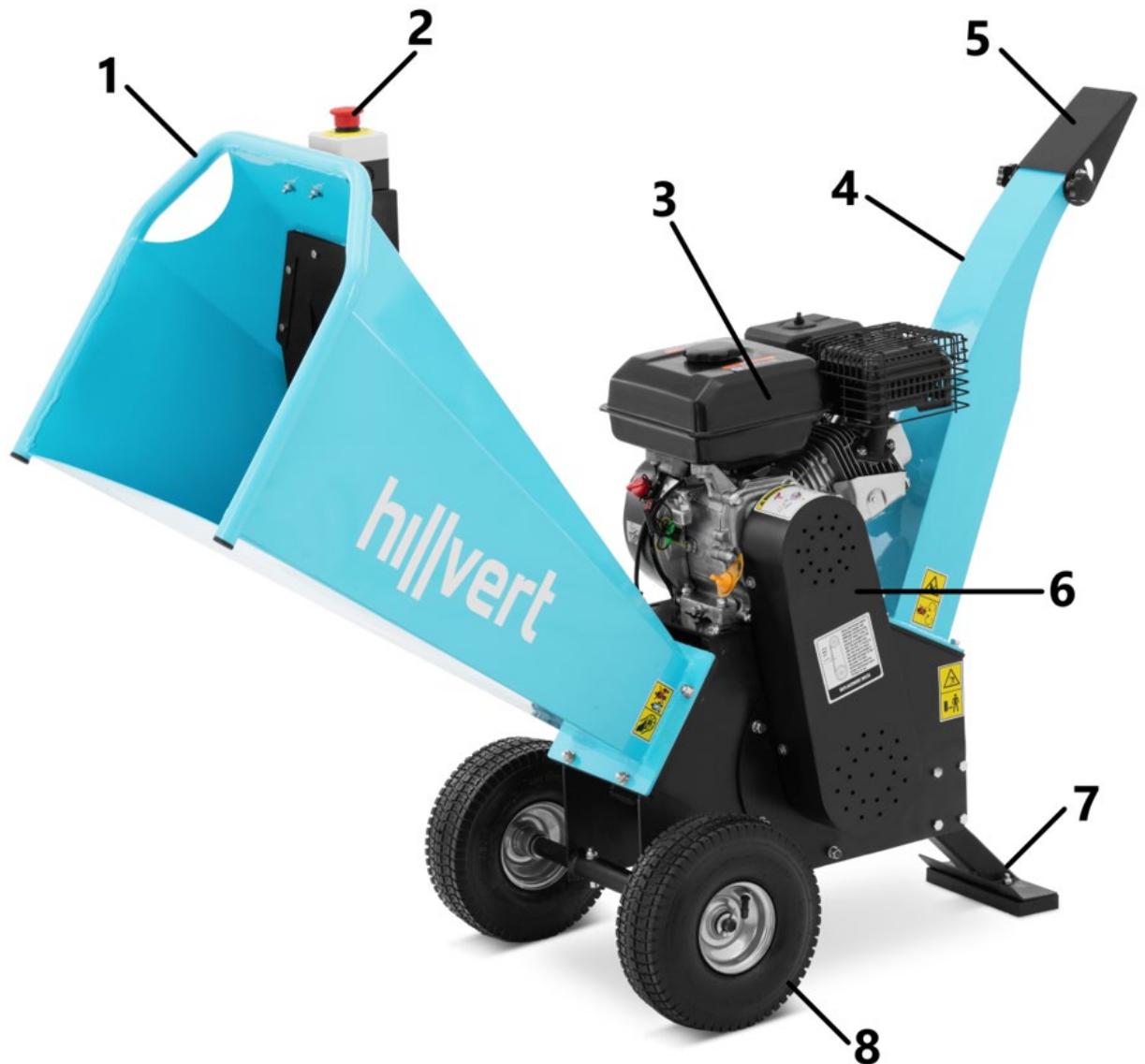

HT-HECTOR-1000

1 - Tulovesikouru
2 - Hätäkytkin
3 - Moottori
4 - Poistokouru
5 - Poistokourun kansi
6 - Käyttöhihnan kansi
7 - Tuki
8 - Pyörät

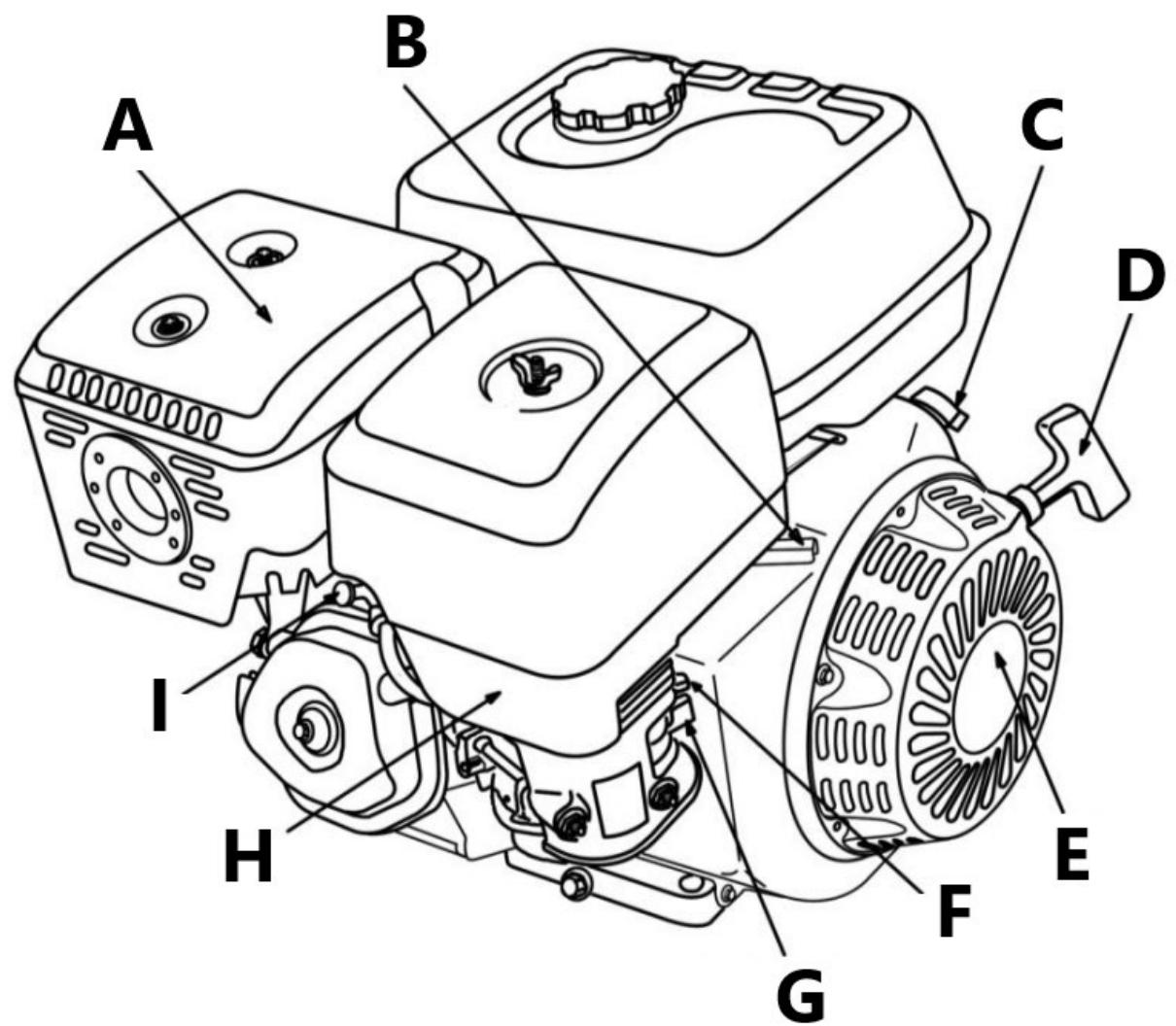

5. Moottorin kuvaus

C - sytytysvirta on/off-kytkin

D - käynnistyskahva

E - rekyylikäynnistin

F - rikastinvipu

G - polttoaineventtiilin vipu

H - ilmansuodatin

I - Sytytystulppa

J - polttoainetankki

K - polttoainesäiliön korkki

L - öljyn tyhjennystulppa

M - täyttökorkki/öljytason ilmaisin

6. Valmistautuminen työhön

Laitteen sijainti

Laitetta tulee käyttää suljettujen tilojen ulkopuolella vakaalla, vaakasuoralla ja tasaisella alustalla, mieluiten nurmikolla tai maassa. Älä sijoita konetta betonille, asfaltille tai muille koville pinnoille, sillä koneen heittämät lastut ja muut jäämät voivat pomppia niistä pois ja aiheuttaa vaaran.

Työolot

Tarkasta revittävä materiaali ja varmista, että laitteen yläpuolella on riittävästi tilaa materiaalin lataamiseen. On suositeltavaa valita työpaikka mahdollisimman läheltä hakkeen käyttöpaikkaa. Tämä vähentää tarvetta kuljettaa käsiteltyä materiaalia minimiin. Säilytä turvallinen etäisyys lastunpoistoalueeseen. Varmista, että kaikki sivulliset, lapset, eläimet tai arvoesineet ovat myös turvallisen etäisyyden päässä lastunpoistoalueelta.

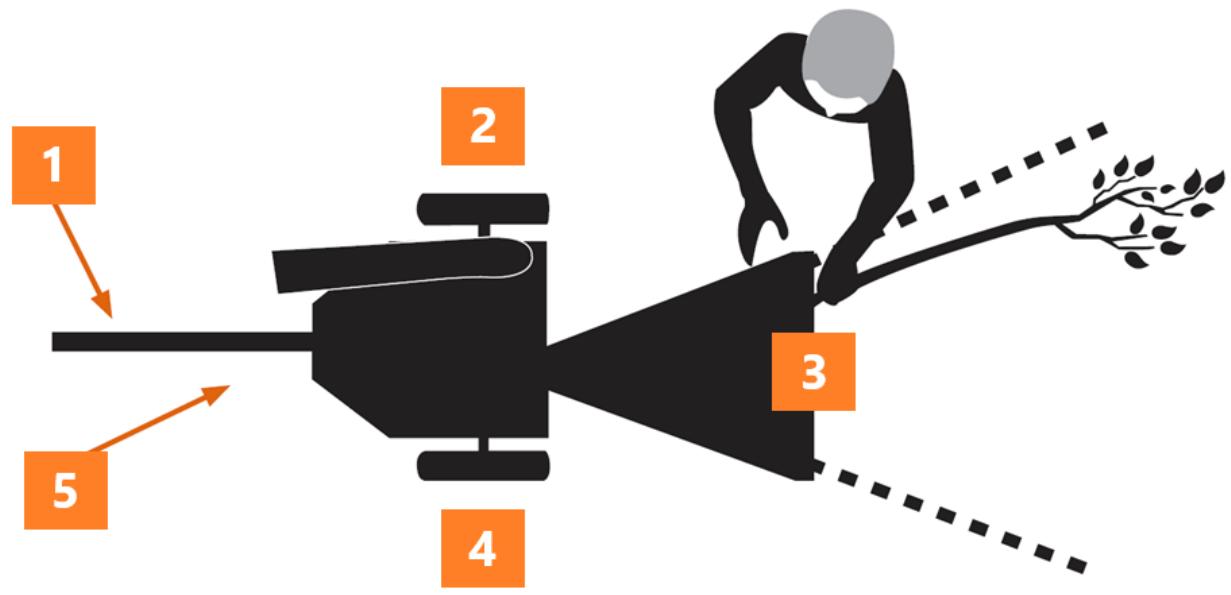

Käyttäjävyöhyke

• Käytä hakkuria vain käyttäjältä käsin.
• Ota selvää, kuinka laitteesi viritetään.
• Älä koskaan siirrä hakkuria tai jätä sitä ilman valvontaa moottorin käydessä.
• Noudata moottorin huolto- ja korjausohjeita

1 - Etutuki
2 - Käyttäjävyöhyke
3 - Materiaalin sisääntuloalue
4 - Käyttäjävyöhyke
5 - Moottori

VAARA : Tämä laite on varustettu polttomoottorilla, eikä sitä saa käyttää viljelemättömillä metsillä, pensailla tai ruoholla tai niiden lähellä, ellei moottorin pakojärjestelmä ole varustettu paikallisten määräysten mukaisella kipinänsammuttimella.

7. Laitteiden asennus

HT-HECTOR-1200A mallin asennus

Purkaminen

Aseta kuljetuslaatikko kiinteälle, tasaiselle alustalle ja poista kansi varovasti. Poista kaikki osat laatikosta kahdella henkilöllä ja ennen kuin aloitat hakkurin kokoamisen, tarkista puuttuuko osia.

1) Pyörien asennus

a) Kiinnitä pyörän akseli (2) alustaan (1) M12x30 kuusiopultilla (60), 12 litteällä aluslevyllä (53) ja M12 lukkomutterilla (54).
b) Kiinnitä lokasuoja (43) runkoon (1) M8x20 kuusiopultilla (63), 8 litteällä aluslevyllä (64) ja M8 lukkomutterilla (65).
c) Kiinnitä pyörä (3) pyörän akseliin (2), lukitse M24x1,5 kuusiomutteri (56) 4x45 sokalla (55) ja asenna pölysuoja (4) päähän kumivasaralla.

2) Syöttösuppilon asennus

Kiinnitä syöttösuppilo (14) leikkuulevyn alustaan (6) kumikehyksellä (15) kahden osan välissä ja asenna M8x25 kuusiopultilla (72), 8 litteällä aluslevyllä (64) ja M8 lukkomutterilla (65).

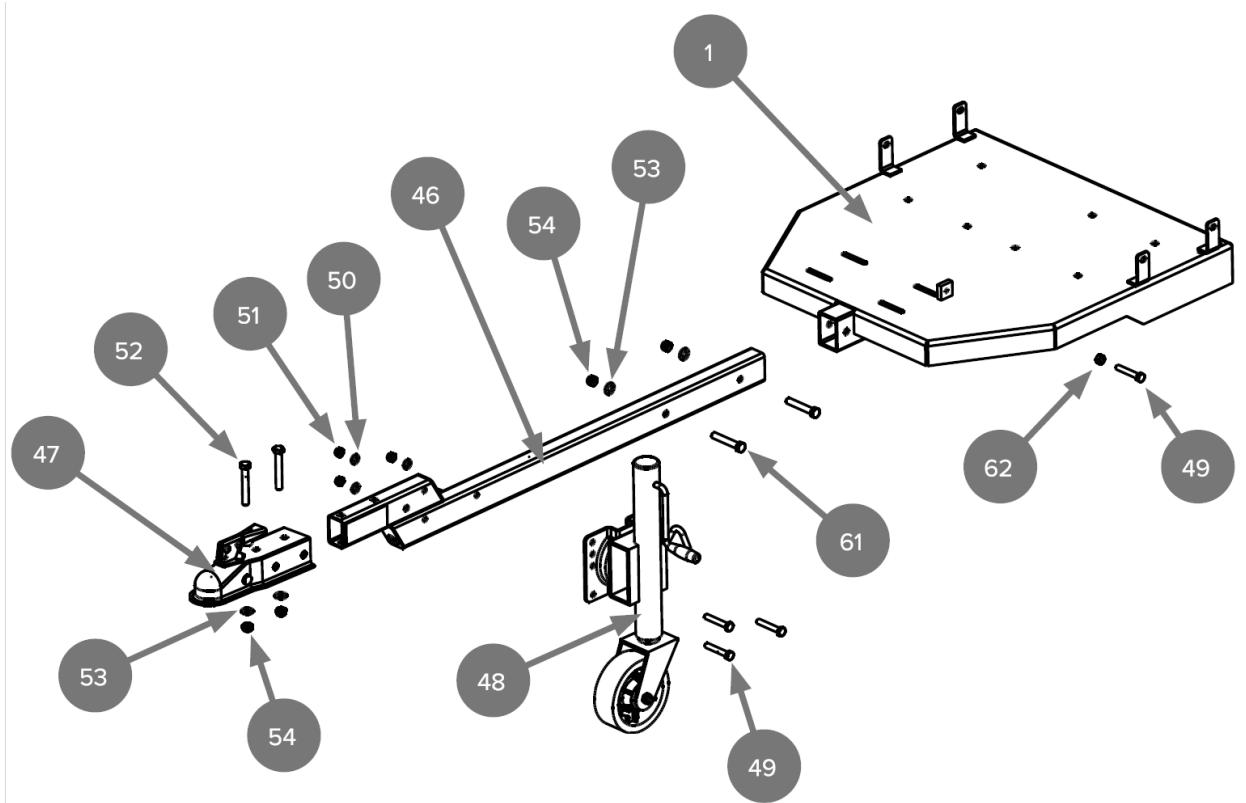

3) Vetokoukun kiinnitys

a) Kiinnitä liitin (47) vetoaisaan (46) M12x80 kuusiopultilla (52), 12 litteällä aluslevyllä (53) ja M12 lukkomutterilla (54).
b) Kiinnitä vetokoukku (46) alustaan (1) M12x70 kuusiopultilla (61), 12 litteällä aluslevyllä (53) ja M12 lukkomutterilla (54).

c) Kiinnitä vetopyörä (48) vetoaisaan (46) M10x60 kuusiopultilla (49), litteällä aluslevyllä 12 (53) ja litteällä aluslevyllä 10 (50).

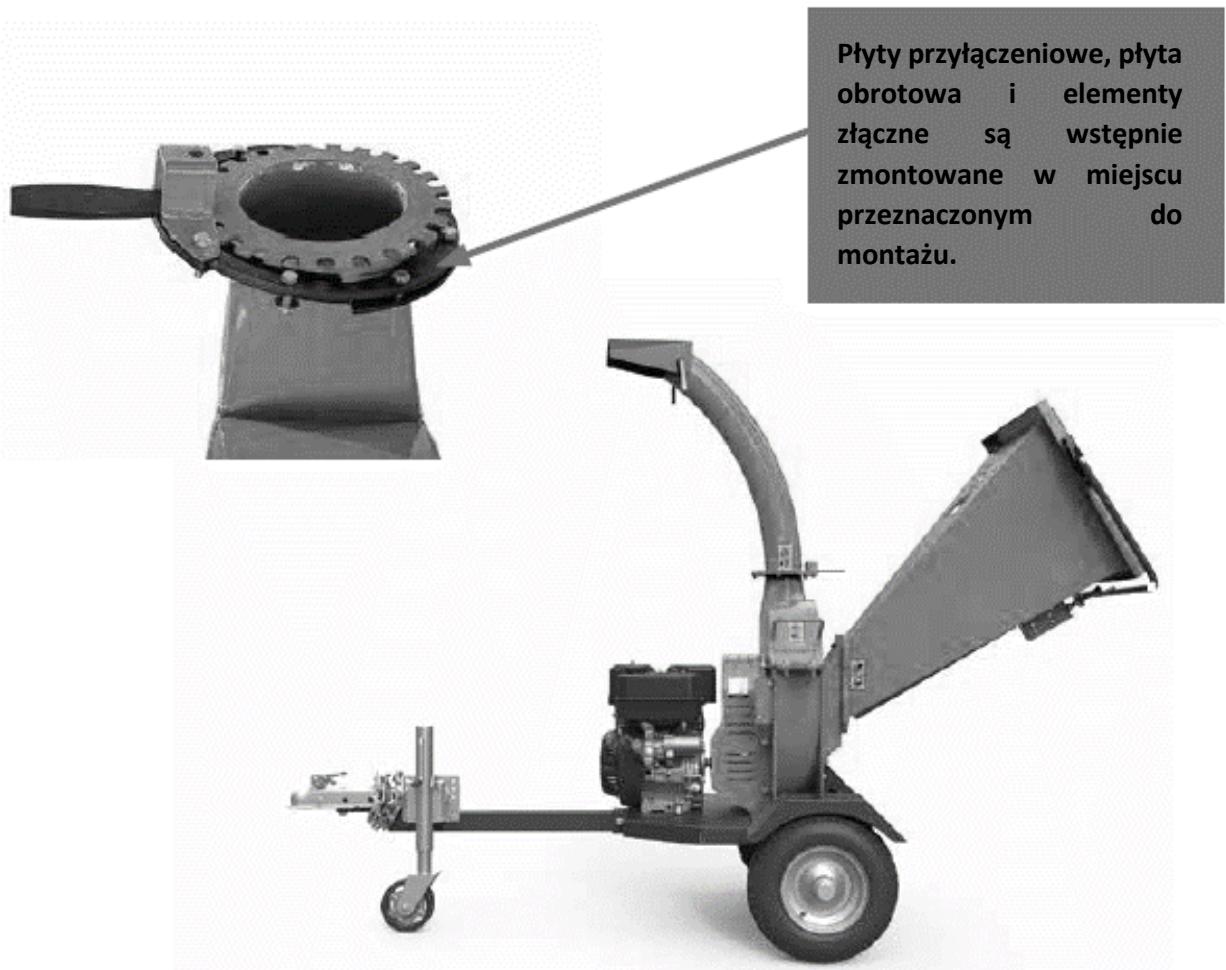

4) Poistoputken asennus

a) Aseta liitäntälevyt (27, 29) levyn kannen (26) päälle.
b) Aseta kääntölevy (28) liitäntälevyjen (27, 29) päälle.
c) Kiinnitä tyhjennyskouru (34) kääntölevyyn (28) ja liitoslevyihin (27, 29) litteällä aluslevyllä 6 (73), M6 lukkomutterilla (74) ja M6x20 kuusiopultilla (77).

5) Hätäpysäytyslaitteen kytkeminen

Aseta kuljetuslaatikko kiinteälle, tasaiselle alustalle ja poista kansi varovasti. Poista kaikki osat laatikosta kahdella henkilöllä ja ennen kuin aloitat hakkurin kokoamisen, tarkista puuttuuko osia.

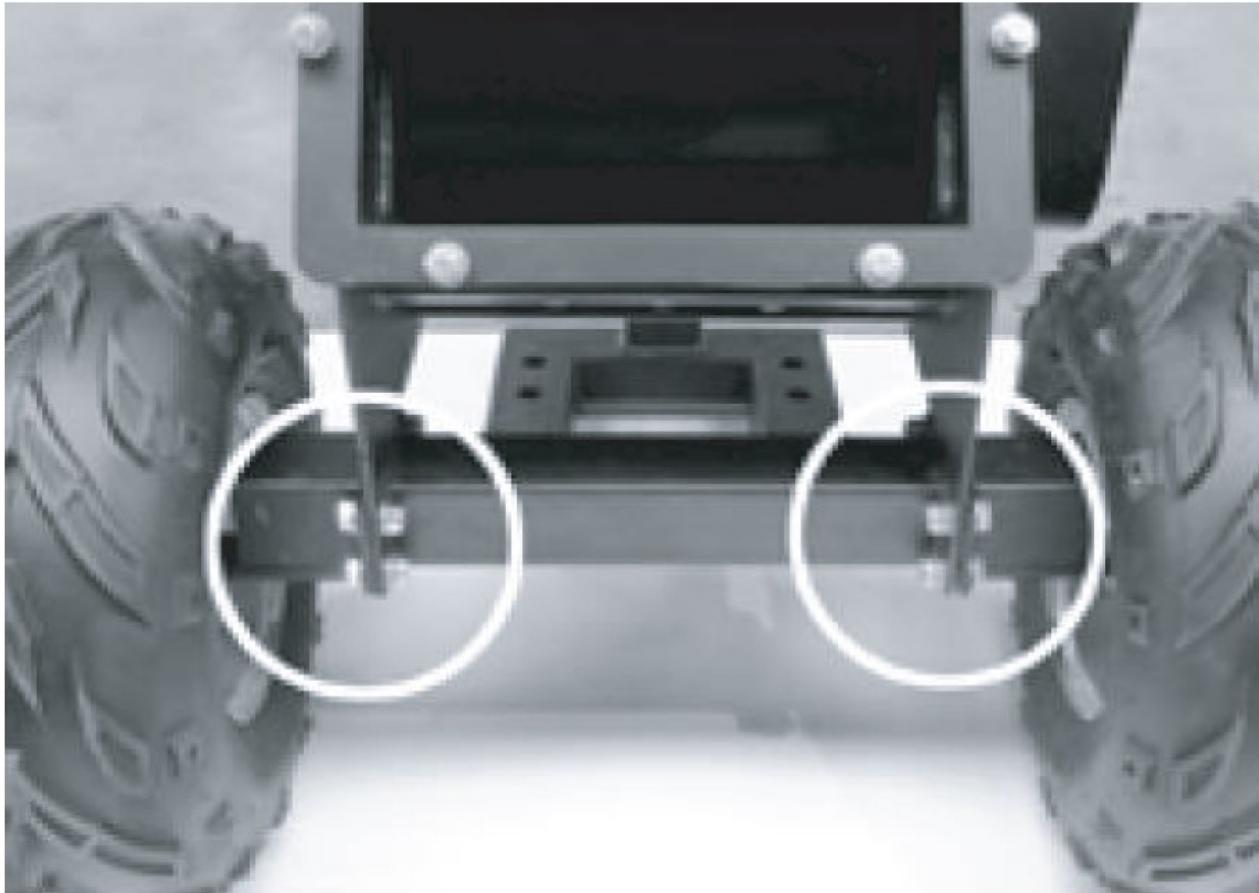

1) Pyörät

a) Työnnä akseli vanteen läpi, kiristä mutteri ja kiinnitä sokalla. Vaihda sitten pölysuoja.

b) Kallista teräkoteloa hieman taaksepäin ja kiinnitä akseli ruuveilla, aluslevyillä ja muttereilla.

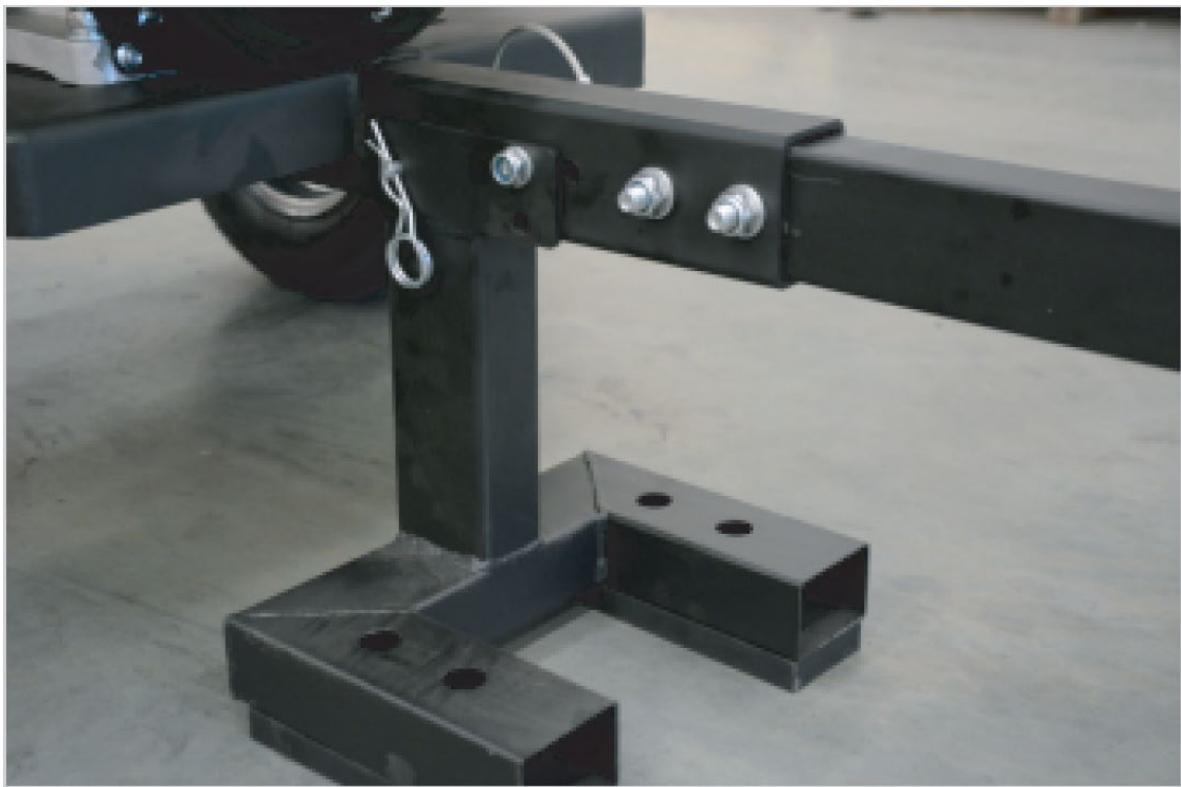

a) Kallista runkoa hieman taaksepäin ja kiinnitä etutuki ruuveilla, aluslevyillä ja muttereilla.
b) Aseta vetoaisa etutuelle ja kiinnitä M12x100 pulteilla, M12 aluslevyillä ja muttereilla.

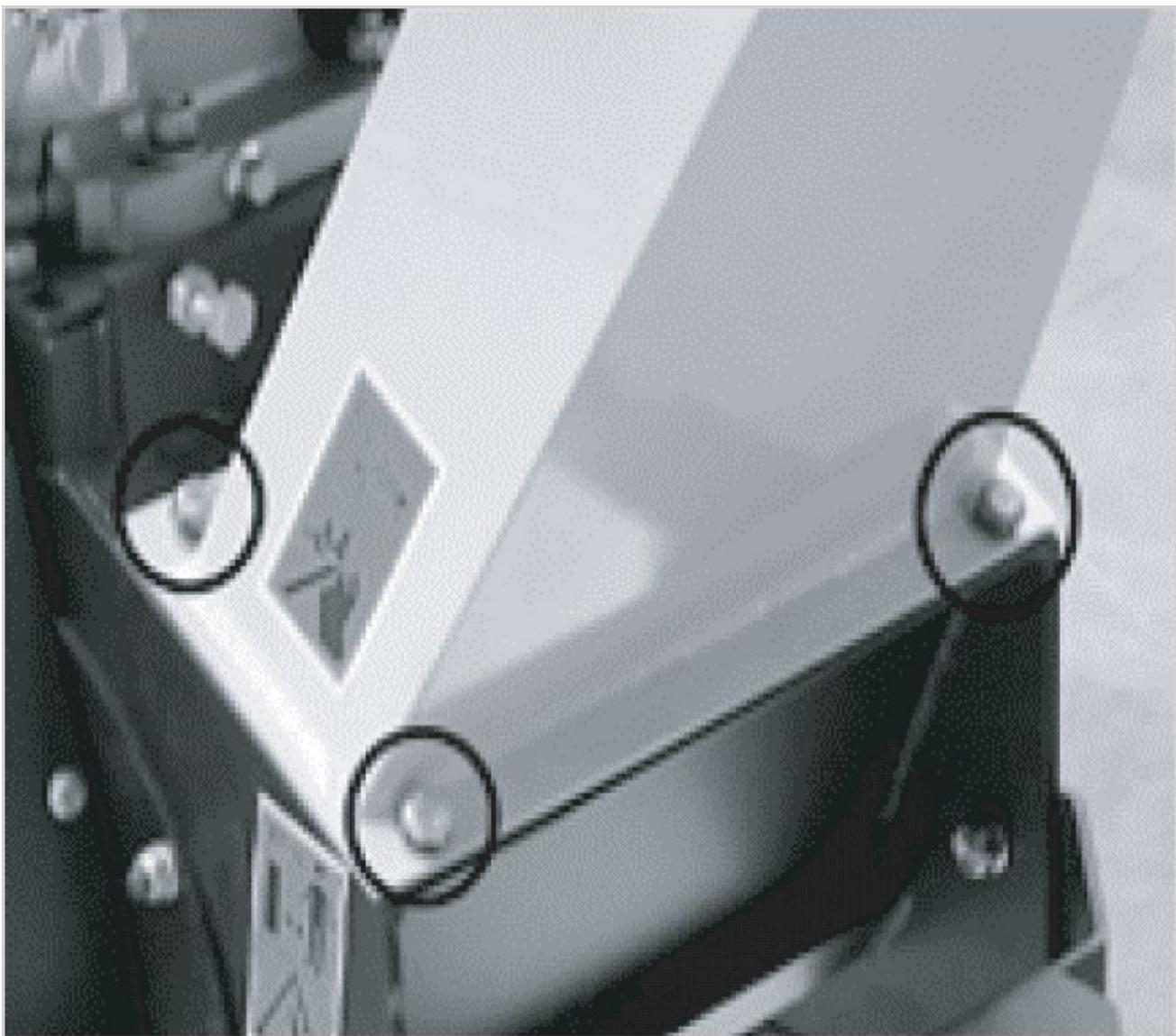

3) Poistoputken asennus

Aseta tyhjennyskouru laitteen runkoon siten, että kiinnitysreiät ovat kohdakkain poistokourun reikien kanssa. Kiinnitä ruuveilla, aluslevyillä ja muttereilla.

4) Latauskourun asennus

Aseta latauskouru laitteen runkoon siten, että kiinnitysreiät osuvat syöttölaitteen reikiin. Kiinnitä aluslevyillä ja muttereilla.

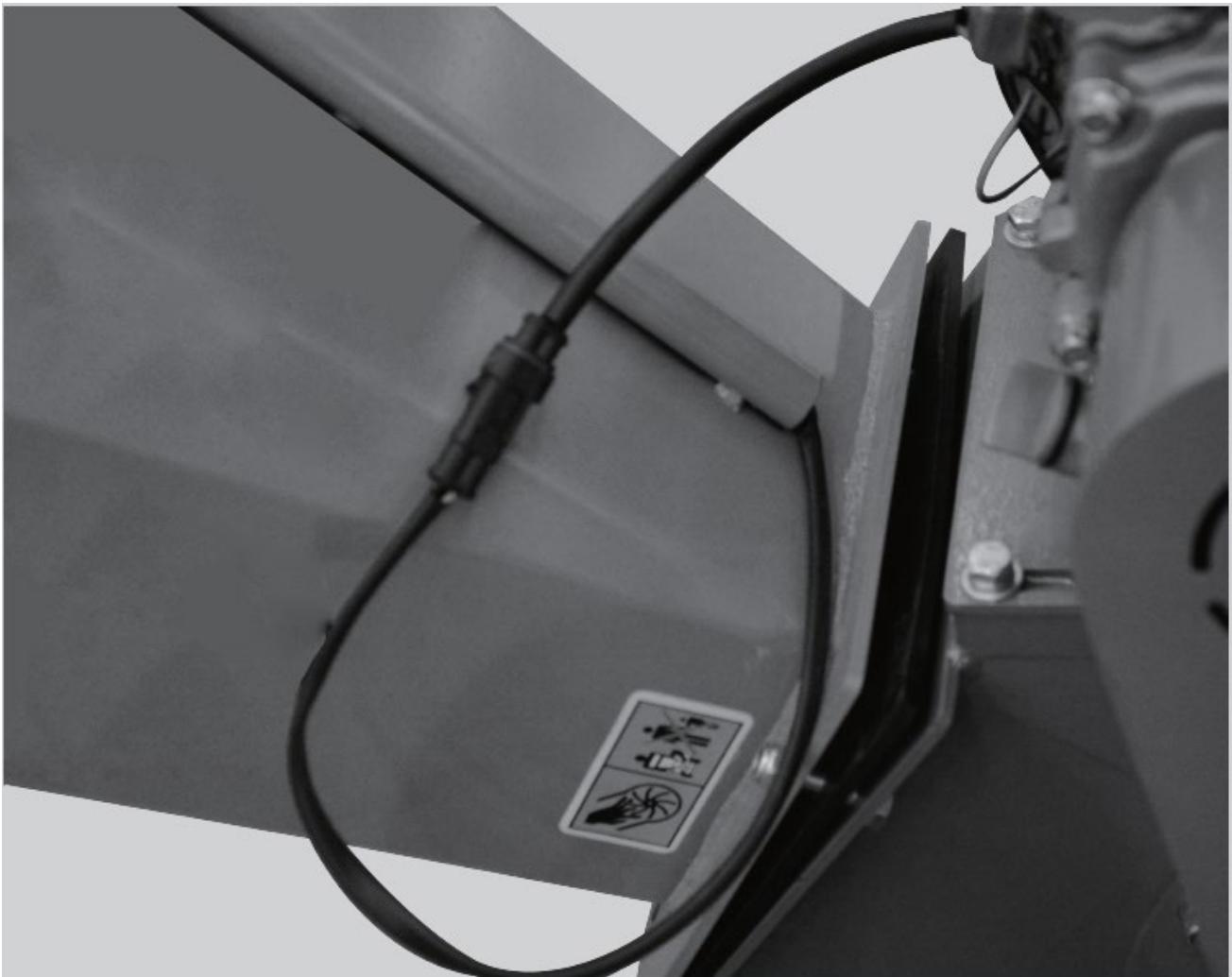

5) Turvakytkimen liittäminen

Liitä hätäpysäytyskaapeli moottorin kaapeliin

Vinkkejä oikeaan käyttöön

Tarkista aina öljytaso ennen moottorin käynnistämistä!

Lisätietoja moottorin käytöstä ja huollosta löytyy moottorin käsikirjasta.

HUOMAA: Moottori toimitetaan ilman öljyä! Täytä kampikammio 10w30 öljyllä ennen moottorin käynnistämistä. Kun tarkastat tai lisääät öljyä tai polttoainetta, ole erityisen varovainen, jotta lika ei pääse pääsemään moottoriin.

Öljy

• Käytä korkealaatuista öljyä bensiinimooottorin ohjekirjan mukaisesti.
• Älä käytä erityisiä lisääaineita.

Öljyn tarkistus ja lisäys

- Tarkista öljytaso ennen moottorin käynnistämistä.

• Tarkista öljytaso päivittäin tai kahdeksan tunnin välein.
• Pidä öljytaso maksimitasolla.
• Älä täytä liikaa.

Öljyn täyttömenettely

Katso ohjeet öljyn lisäämisestä koneeseen moottorin ohjekirjasta.

Öljyntarkistusmenettely

1. Tarkista öljytaso ennen moottorin käynnistämistä.
2. Aseta moottori vaakasuoraan. Puhdista öljyntäyttökorkin ja mittatikun ympäriltä.
3. Aseta ja irrota mittatikku öljymäärän tarkistamiseksi.
4. Irrota öljyntäyttöaukon korkki. Kaada öljy hitaasti joukkoon.
5. Täytä mittatikun merkkiin asti - tarkista uudelleen
6. Aseta mittatikku takaisin paikalleen.

Polttoaine

- Käytä puhdasta, tuoretta, tavallista lyijytöntä bensiiniä moottorin ohjekirjan mukaisesti.

Polttoaineen lisääminen

• Täytä säiliö ulkona tai hyvin ilmastoidussa tilassa, etäällä kipinöistä, avotulesta, lämmöstä ja muista sytytyslähteistä.
• Jos polttoainetta roiskuu, odota, kunnes se haihtuu, ennen kuin käynnistät moottorin.
• Sammuta moottori ja anna sen jäähtyä vähintään 2 minuuttia ennen kuin irrotat polttoainesäiliön korkin.
• Poista korkki. Täytä säiliö noin 38 mm kaulan yläosan alapuolelle, jotta polttoaine laajenee. Varo, ettet täytä liikaa. Aseta korkki takaisin ennen aloittamista.

Käynnistys ja pysäytys

TÄRKEÄ : Moottori toimitetaan asiakkaalle ilman öljyä. Moottoriöljy on täytettävä ennen moottorin käynnistämistä.

Moottorin käynnistäminen

1) Käännä polttoaineventtiili "ON"-asentoon

Q – polttoaineventtiili

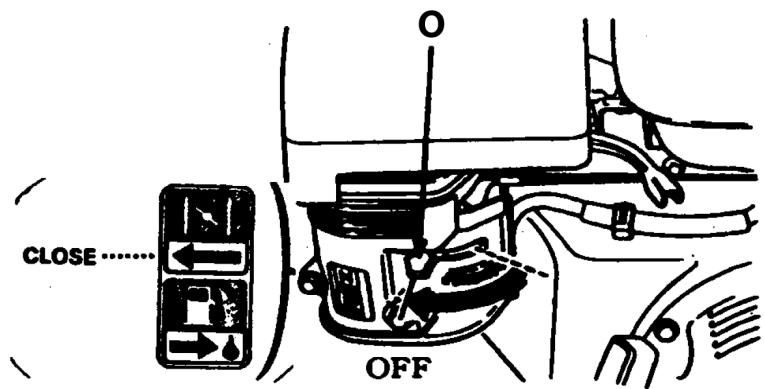

2) Siirrä rikastinvipu "KIINNI"-asentoon.

HUOMAA: Jos moottori on kuuma, rikastinvipua ei tarvitse siirtää.

O – rikastinvipu

3) Siirrä kaasuvipua hieman vasemmalle.

4) Aseta moottorin kytkin "ON"-asentoon.

5) Vedä käynnistysnarun kahvaa kevyesti ylöspäin, kunnes tunnet vastusta, ja vedä sitten nopeasti.

HUOMAA: Kahvan äkillinen vapauttaminen voi aiheuttaa iskun moottoriin. Vapauta kahva hitaasti säätyen rekyylivioimaan.

Moottorin kierrosluvun säätö

1) Lämmitä moottori ja siirrä rikastinvipu "AUKI"-asentoon.

O – rikastinvipu

2) Aseta kaasuvipu oikeaan asentoon varmistaaksesi oikean ajonopeuden.

P – kaasuvipu
A – suuri nopeus
B – alhainen nopeus

Moottorin pysäytys

Hätätilanteessa moottori sammutetaan kääntämällä moottorin kytkin "OFF"-asentoon.

Normaalitilanteissa moottorin sammuttaminen:

1) Siirrä kaasuvipua oikealle (matala nopeus) ja alas.
2) Aseta moottorin kytkin "OFF"-asentoon.
3) Aseta polttoaineventtiili "OFF"-asentoon.

HUOMAA: Äkillinen pysähtyminen suurella nopeudella ja raskaalla kuormituksella voi vahingoittaa moottoria.

Silppuaminen

HUOMIO! Ennen kuin aloitat työskentelyn laitteella, testaa laitteen toiminta ilman materiaalin murskaamista. Jos laitteesta ei kuulu epäilyttäviä ääniä eikä vuotoja ole, voit jatkaa työskentelyä.

1) Työnnä materiaali hitaasti täyttösuppiloon. Älä laita liikaa kerralla.
2) Käytä tarvittaessa pitkää paloiteltua materiaalia kuorman työntämiseen.

HUOMIO! Älä työnnä käsiäsi tai muita ruumiinosia täyttösuppilion.

HUOMAA: Puun pomppimismahdollisuuden vuoksi hakkuri tulee ladata laitteen kyljessä seistessä.

Käyttöohjeet

• Lataa materiaali hitaasti. Jos moottori pitää epätavallista ääntä, materiaalia ladataan liian nopeasti.
• Juuret ja muut likaiset materiaalit himmentävät ja vahingoittavat veitsiä.
• Poista sirut laitteesta usein. Muuten ne voivat aiheuttaa tukoksen.
• Vältä märän materiaalin murskaamista, koska se voi tukkia laitteen. Jos märän materiaalin silppuaminen on välttämätöntä, erota se kuivasta materiaalista.
• Älä työnnä laitteeseen materiaalia, jonka halkaisija on suurempi kuin teknisten tietojen taulukossa ilmoitettu.
• On parempi pilkkoa tuoretta, vihreää puuta. Veitset pysyvät terävinä pidempään.
• Käytä aina käsineitä ja suojalaseja käyttäessäsi hakkuria.
• Jos joudut työntämään materiaalia hakkurisuppiloon, käytä vain puutikkua, älä koskaan käsiäsi tai mitään terästä.
• Pidä kätesi aina poissa hakkuussuppilosta.
• Pidä poistoilma-alue etäällä ihmisistä, eläimistä, rakennuksista, lasista ja muista esineistä, jotka haittaavat työtä, aiheuttavat vammoja tai vaurioita. Tuuli voi myös muuttaa lennon suuntaa, joten ole varovainen.

Lue kaikki tämän käyttöoppaan turvallisuusohjeet ennen käyttöä.

Tärkeät muistiinpanot

Tämä hakkuri on suunniteltu halkaisijaltaan 12 cm (5") tai pienempien puiden ja oksien pilkkomiseen. älä koskaan käytä tätä konetta mihinkään muuhun tarkoitukseen, koska se voi aiheuttaa vakavia vammoja.

Puiden ja oksien, joiden halkaisija on 12 cm (5") tai pienempi, käsittely

• Hakkuri voi käsitellä kuivaa tai vihreää materiaalia.
• Työnnä haara lastauskouruun.
• Pidä oksaa samassa kulmassa kuin hakkurisäiliö.
• Kun oksa on lyhyt ja on hakkurisuppilossa, kävele se tai työnnä se tarvittaessa hakkuriin seuraavan oksan kanssa.
• Jos oksat ovat halkaisijaltaan 5 cm (2") tai suurempia, syötä hakkuriin vain yksi oksa kerrallaan.
• Jos oksat ovat pienempiä kuin 5 cm, hakkuriin voidaan syöttää useampia kerrallaan.
• Vihreitä oksia on helpompi työstää kuin kovapuuta.
• Varmista, että käytät suojakäsineitä, kun lataat materiaalia hakkuriin.

Lisähuomautukset

• Käytä maalaisjärkeä hakkuria käyttäessäsi.
• Opi tunnistamaan koneesi äänen muutos, kun se on ylikuormitettu.
• Tutustu suotuisiin käyttöolosuhteisiin ja vältä niitä, jotka voivat ylikuormittaa ja vahingoittaa konetta.
• Jos kone pysähtyy ylikuormituksen tai muun syyn vuoksi, pysäytä se välittömästi.
• Jos jumittelet koneen etkä sammuta moottoria, se voi:
• Polta nauha
• Tuhoa kytkin

Tämä vahinko voi olla kallis, eikä takuu kata sitä. Tästä syystä on tärkeää sammuttaa kone välittömästi, jos se juuttuu.

• Vain kuljettajan kokemus kertoo, kuinka puita ja oksia lastataan nopeasti.
• Tarkista ennen hakkurin käynnistämistä, että vauhtipyörä pyörii vapaasti.
• Aina kun käytät hakkuria, tarkasta silmämääräisesti hakkurin terä vaurioiden varalta.
• Tarkista ennen jokaista käyttöä terän kunto, kulutuslevyn ja terää paikoillaan pitävät mutterit ja pultit kireys.
• Siirrä käsiteltyä materiaalia kasalla lapiolla, haravalla tai pitkävartisella työkalulla. Älä koskaan käytä käsiäsi tai jalkojasi.

Tukosten poistaminen

1. Pysäytä moottori.
2. Irrota sytytystulpan johto ja pidä se poissa sytytystulpasta.
3. Poista kaikki hakkurisuppiloon jäänyt materiaali.
4. Kierrä rummun akselia jakoavaimella ensin myötäpäivään ja sitten vastapäivään, kunnes tukos on poistettu.
5. Irrota deflektori.
6. Tarkista, ettei deflektori ole tukossa. Jos näin on, poista ne oksalla.
7. Irrota ja poista hakkukammioon jäänyt materiaali puunpalalla.
8. Asenna deflektori takaisin.
9. Kytke sytytystulpan johto uudelleen.
10. Käynnistä kone ja anna hakkukammiosta tulevan materiaalin virrata deflektorin läpi.
11. Jos kammio ei ole tyhjä ja rumpu on edelleen tukossa, toista yllä oleva toimenpide.
12. Ennen kuin yrität käsitellä suurempia määriä materiaalia hakkurissa, varmista, että silppurikammio on puhdas.

9. Puhdistaminen ja huolto

Koskee mallia HT-HECTOR-1200A

Kuinka huoltaa konetta

TÄRKEÄÄ: Tarkista ennen jokaista toimenpidettä terän terävyys ja sen vauhtipyörään kiinnittävien mutterien ja pulttien kireys.

TÄRKEÄÄ: Aina kun suoritat huoltoa tai tarkastat terää, varmista, että terän ja kulutuslevyn välinen rako on kohdistettu oikein.

Jos leikkuumekanismi osuu vieraaseen esineeseen tai jos kone alkaa pitämään epätavallista ääntä tai tärisemään, sammuta moottori ja irrota sytytystulppien johdot sytytystulpista. Odota, kunnes moottori on jäähtynyt, ennen kuin suoritat seuraavat vaiheet:

• Tarkasta ja tarkasta näkyvien vaurioiden varalta.
• Tarkista löystyneet osat, pultit ja mutterit.

1) Kun hakkuria ei käytetä, pidä se poissa lasten ulottuvilta. Varmista, että säilytystilassa ei ole bensiinihöyryjä.
2) Voitele laakerit hakkuripuolen ja käyttöpuolen 8 käyttötunnin välein. Pyyhi lika jne. rasvanippoista puhtaalla liinalla ja levitä sitten korkeintaan 3 pumppua korkealaatuista yleisrasvaa käsikäyttöisellä rasvapistoolilla. Ylivoitelu voi myös vaurioittaa laakereita. Tarkista myös laakerilaipan kiinnitysruuvit säännöllisesti varmistaaksesi, että ne ovat kireällä.
3) Jos teräshakkuriveitsisi on vaihdettava tai teroitettava, katso purkamista, teroitusta ja kokoamista koskevaa osaa.
4) Kun asennat uutta terää, tarkista ja säädä terän ja kulutuslevyn välinen välys. Tämän välyksen tai välin tulee olla 1/16".
5) Säädä tätä välystä löysäämällä neljä mutteria ja pulttia, jotka pitävät kulutuslevyn paikallaan. Kulutuslevyä voidaan siirtää ylös tai alas (sisään tai ulos) oikean väliasetuksen saavuttamiseksi.
6) Ennen kuin käynnistät hakkurin, varmista, että vauhtipyörä pyörii osumatta mihinkään.
7) Jos kulutuslevyn ja terän välistä rakoa ei ole asetettu oikein, hakkeen aikana esiintyy liiallista tärinää ja terä näyttää tylsältä. Tämä tulee tarkistaa 8-10 käyttötunnin välein.
8) Jos hakkuri on joskus purettava korjausta varten, hakkurilevy on asennettava takaisin täsmälleen samaan paikkaan roottorin akselilla.

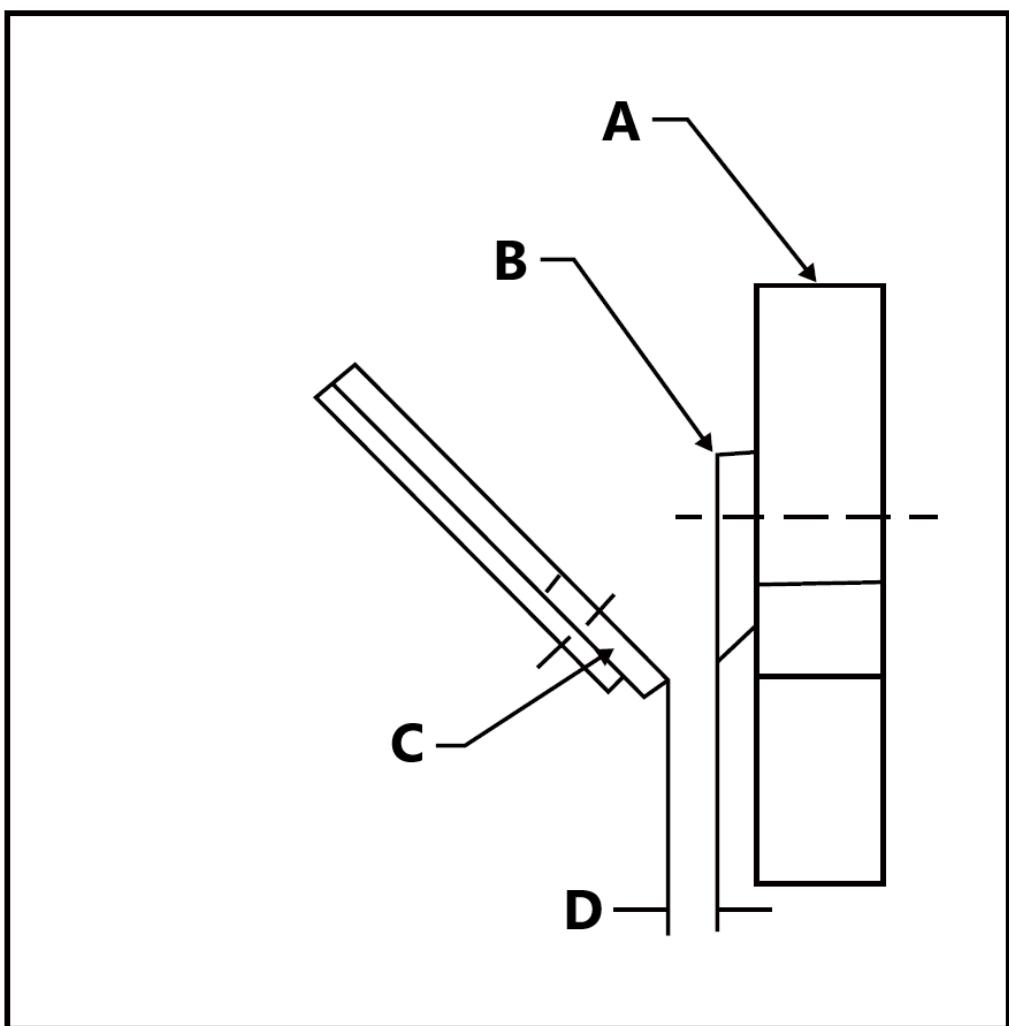

A - Vauhtipyörä
B - Hakkurin veitsi
C - Käytä levyä
D - 1/16" rako

HUOMAA: Oikea välysasetus on kriittinen koneen oikean toiminnan kannalta.

Veitsen purkaminen

1) Pysäytä moottori.
2) Avaa aseman yläkotelo.
3) Pyöritä hakkurilevyä, kunnes neljä upotettua ruuvia ja lukkomutteria, jotka kiinnittävät terän vauhtipyörään, näkyvät huoltoluukun läpi.
4) Irrota kaikki neljä pulttia ja mutteria.

Terien teroitus

• Älä koskaan yritä teroittaa hakkurin terää.
• Oikean toiminnan varmistamiseksi on erittäin tärkeää säilyttää 45 asteen kulma koko ajan.
• Hakkurin terä tulee viedä konepajaan asianmukaista teroitusta varten.

- Teroituksen aikana syntyvä liiallinen lämpö vaurioittaa teriä ja heikentää metallia.

Hihnan säätö

Hakkurin hihnan tulee taipua 3/8" (9,5 mm) kolmen naulan (0,45 kg) paineen alla alla olevan kuvan mukaisesti. Jos näin ei ole, säädä alla olevien ohjeiden mukaisesti.

1) Irrota hihnan suojus.
2) Löysää moottorin pultit.
3) Kiristä tai löysää mutteria, kunnes oikea kireys on saavutettu alla olevan kuvan mukaisesti.
4) Kiristä moottorin pultit.

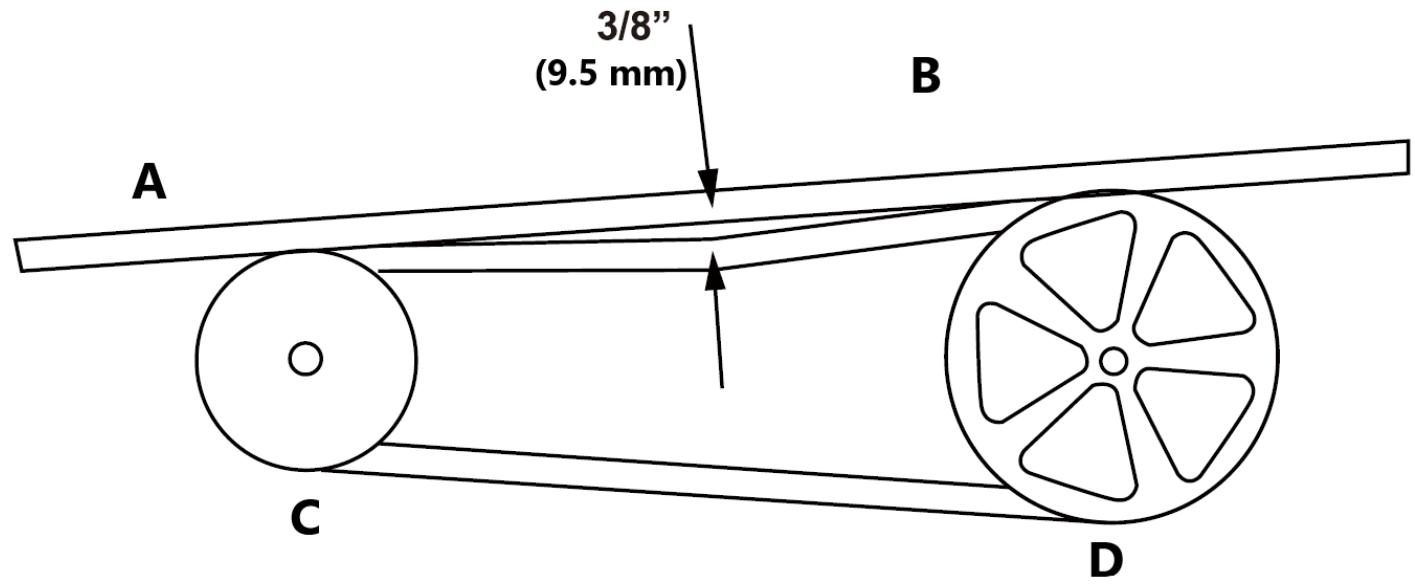

A - Suora reuna
B - 3 paunaa (0,45 kg) paine vaaditaan 3/8 tuuman (9,5 mm) hihnan siirtämiseen
C - Kytkimen rumpu
D - Perushakkurin vedin

5) Tarkista kytkimen kohdistus käyttöpyörän kanssa asettamalla suora reuna molemmille pinnoille alla olevan kuvan mukaisesti. Jos säätö on tarpeen, korjaa asetusta liu'uttamalla roottorin hihnapyörää sisään tai ulos roottorin akselilla. Älä tee säätöjä liikuttamalla kytkintä moottorin akselissa.

6) Vaihda hihnan suojus.

A - Kytkin
B - Raidat
C - Roottorin hihnapyörä
D - Suora reuna

Hihnan vaihto

1. Vaihda hihna noudattamalla yllä olevia hihnan säätöohjeita.
2. Kun moottorin pultit on löysennetty, poista vanhat hihnat ja vaihda ne uusiin. Vaihda aina molemmat hihnat, kun ne tulevat yhteensopivassa sarjassa. Tämä on tarpeen oikean toiminnan kannalta.
3. Säädä hihnan kireys ja kohdistus yllä olevien ohjeiden mukaisesti.

HUOMAUTUS : Tarkista ja kiristä hihnat ensimmäisen sisäänajojakson jälkeen tunnin käytön jälkeen.

Kuinka huoltaa konetta

TÄRKEÄ: Tarkista ennen jokaista toimenpidettä terän terävyys ja sen vauhtipyörään kiinnittävien mutterien ja pulttien kireys.

TÄRKEÄ: Aina kun suoritat huoltoa, huoltoa tai tarkastat terää, varmista, että terän ja kulutuslevyn välinen rako on kohdistettu oikein.

Jos leikkuumekanismi osuu vieraaseen esineeseen tai jos kone alkaa pitämään epätavallista ääntä tai tärisemään, sammuta moottori ja irrota sytytystulppien johdot sytytystulpista. Odota, kunnes moottori on jäähtynyt, ennen kuin suoritat seuraavat vaiheet:

• Tarkasta ja tarkasta näkyvien vaurioiden varalta.

• Tarkista löystyneet osat, pultit ja mutterit.

• Kun hakkuri ei ole käytössä, pidä se poissa lasten ulottuvilta. Varmista, että säilytystilassa ei ole bensiinihöyryjä.

• Voitele hakkuripuolen ja vetopuolen laakerit 8 käyttötunnin välein. Pyyhi lika jne. rasvanipistä puhtaalla liinalla ja levitä sitten korkeintaan 3 pumppua korkealaatuista yleisrasvaa käsikäyttöisellä rasvapistoolilla. Ylivoitelu voi myös vaurioittaa laakereita. Tarkista myös laakerilaipan kiinnitysruuvit säännöllisesti varmistaaksesi, että ne ovat kireällä.
• Jos teräshakkuveitsesi on vaihdettava tai teroitettava, katso purkamista, teroitusta ja uudelleenasennusta käsittelevä kohta.
• Kun asennat uutta OEM-terää, tarkista ja säädä terän ja alasinlevyn välinen välys. Tämä välys tai rako tulee asettaa arvoon 1/16" (1,58 mm).
• Säädä tätä välystä löysäämällä kolme mutteria ja pulttia, jotka pitävät kulutuslevyn paikallaan. Alaslevyä voidaan liikuttaa ylös tai alas (sisään tai ulos) oikean raon kohdistuksen saavuttamiseksi.
• Jos kulutuslevyn ja terän välistä rakoa ei ole asetettu oikein, hakkeen aikana esiintyy liiallista tärinää ja terä näyttää tylsältä. Tämä tulee tarkistaa 8-10 käyttötunnin välein.

Veitsen purkaminen

HUOMIO! Käytä aina suojavarusteita työskennellessäsi terien kanssa. Tämä kone on varustettu kahdella käännettävällä terällä. Kun terät menettävät terävänsä, teriä voidaan kääntää toista reunaa

varten. Kun toinen reuna on kulunut, ne on vaihdettava. Jos huomaat tärinän lisääntymistä, se voi johtua kuluneista leikkuureunoista. Huomaat myös, että pitkiä materiaalikaistaleita muodostuu, kun terät tylsistyvät tai kuluvat.

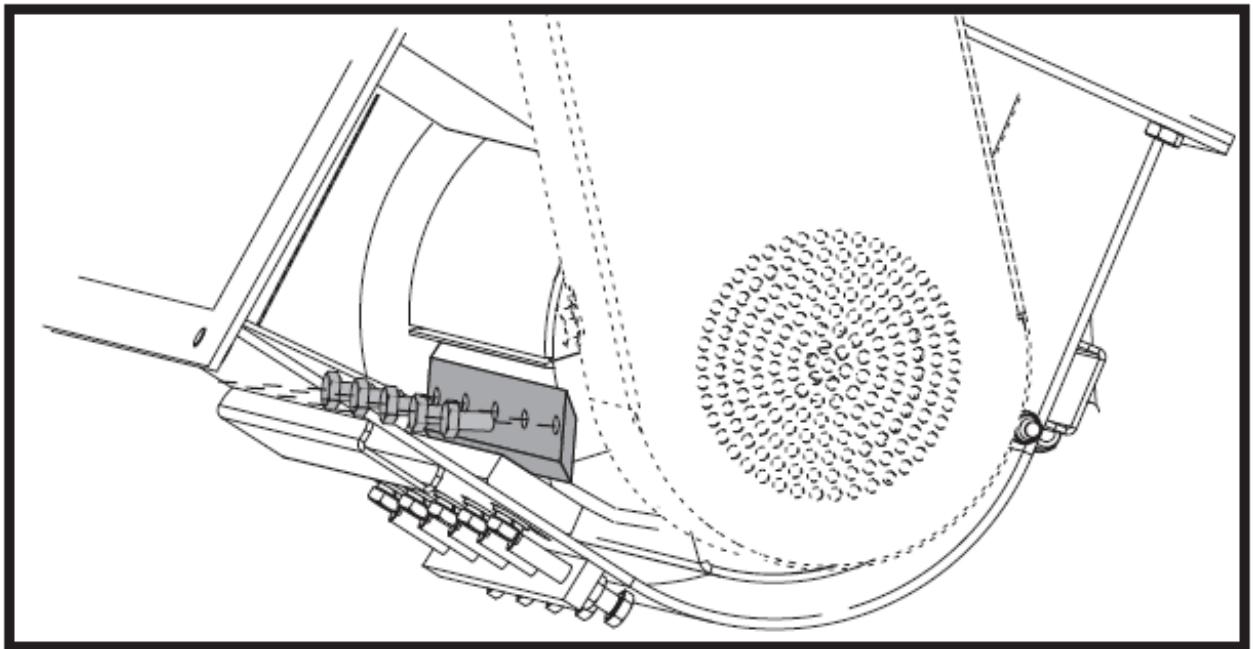

Veitsen vaihto

Alasin on myös käännettävä. Kun alasimen reuna on kulunut, sitä voidaan kääntää. Kun molemmat reunat ovat kuluneet, alasin tulee vaihtaa.

Terän ja alasimen välisen etäisyyden tulee aina olla 1 mm.

• Älä koskaan yritä teroittaa hakkurin terää.
• Oikean toiminnan varmistamiseksi on erittäin tärkeää säilyttää 45 asteen kulma koko ajan.
• Hakkurin terä tulee viedä konepajaan asianmukaista teroitusta varten.
• Teroituksen aikana syntyvä liiallinen lämpö vaurioittaa teriä ja heikentää metallia.

Hihnan säätö

Hakkurin hihnan tulee taipua 9 mm (3/8 tuumaa) kolmen naulan paineen alaisena alla olevan kuvan mukaisesti. Jos näin ei tapahdu, säädä seuraavien ohjeiden mukaan:

1. Irrota hihnan suojus.
2. Löysää 4 moottorilevyn ruuvia.
3. Siirrä moottoria vaakasuuntaisilla säätöruuveilla, kunnes oikea kireys on saavutettu alla olevan kuvan mukaisesti.
4. Kiristä moottorin ruuvi.
5. Asenna hihnan suojus.

Hihnan vaihto

1) Vaihda hihna noudattamalla yllä olevia hihnan säätöohjeita.
2) Kun moottorin pultit on löysennetty, poista vanhat hihnat ja vaihda ne uusiin. Vaihda aina molemmat hihnat, kun ne tulevat yhteensopivassa sarjassa. Tämä on tarpeen oikean toiminnan kannalta.
3) Säädä hihnan kireys ja kohdistus yllä olevien ohjeiden mukaisesti.

HUOMAUTUS: Tarkista ja kiristä hihnat ensimmäisen sisäänajokson jälkeen tunnin käytön jälkeen.

Koskee kaikkia malleja

Keskipakokytkimen tekniset vinkit

HUOMAA: Kytkinkengät ja jouset ovat alttiina normaalille kulumiselle. Jos huomaat kytkimen tehon heikentyneen, se tulee tarkistaa ja tarvittaessa vaihtaa.

Koneesi kytkin on suunniteltu kestäväksi ja luotettavaksi, mutta on tärkeää ymmärtää kytkimen rajoitukset. Kytkin on suunniteltu varmistamaan moottorin käynnistyminen ilman kuormitusta ja luistoa käytettävän laitteen liiallisessa ylikuormituksessa. Nämä ominaisuudet auttavat suojaamaan moottoriasi vaurioilta, kuten vaurioituneilta kampiakselilta ja käynnistysmoottoreilta.

Kytkin saa voimaa moottorin kierrosluvusta. Mitä pienempi kytkentänopeus ja korkeampi moottorin kierrosluku ylläpidetään, sitä enemmän vääntömomenttia kytkin voi siirtää käytettävään yksikköön. Älä käytä nimellisnopeutta pienemmillä nopeuksilla.

• Moottoria käynnistettäessä hakkurin moottori käy ilman kuormitusta noin 1000-1200 rpm:n kierrosnopeuteen asti, jolloin keskipakokytkin kytkeytyy ja alkaa pyörittää roottoria.
• Oikea roottorin nopeus on 2400 rpm +/- 200 rpm, kun moottori käy täydellä nopeudella.
• Älä muuta moottorin säätimen asetuksia. Säädin ohjaa suurinta turvallista käyttönopeutta ja suojaa moottoria. Moottorin liiallinen nopeus on vaarallista ja voi vahingoittaa moottoria ja muita koneen liikkuvia osia. Ota yhteyttä valtuutettuun jälleenmyyjään moottorin säätöä varten.
• Tutustu suotuisiin käyttöolosuhteisiin ja vältä niitä, jotka voivat ylikuormittaa ja vahingoittaa konetta.
• Älä ylikuormita tai yritä hioa materiaalia valmistajan suositusten yli. Tämä voi johtaa henkilövahinkoon tai koneen vaurioitumiseen.
• Opi tunnistamaan koneen ääni, kun se on ylikuormitettu.
• Jos kone pysähtyy ylikuormituksen tai muun syyn vuoksi, pysäytä se välittömästi.
• Jos lukitset koneen etkä sammuta moottoria, se voi:

- Polta nauha.

- Tuhoa kytkin.

• Vain käyttäjän kokemus kertoo, kuinka nopeasti saat raajat onnistuneesti koneeseen.
• Kytkimen vauriot voivat olla kalliita, eikä takuu kata niitä. Tästä syystä on tärkeää sammuttaa kone välittömästi, jos se juuttuu.

Kytkimen huolto

Tämän koneen keskipakokytkin on pysyvästi voideltu, eikä se vaadi öljyä tai rasvaa. Jos rumpu heiluu liikaa pitkän käytön jälkeen, rumpukokoonpano on vaihdettava. Vaihda kengät ja jouset aina sarjoiksi. Aina kun vaihdat kengät, kaikki jouset on vaihdettava.

Kytkimen purkaminen

1) Irrota kytkin akselista irrottamalla ruuvi ja aluslevyt.
2) Liu'uta kytkin irti akselista.
3) Irrota avain paikasta.

Uuden kytkimen asennus

1) Puhdista akseli ja poista kaikki purseet.
2) Levitä kiinnittymisenestoainetta akseliin.
3) Aseta avain akselin uraan.
4) Liu'uta kytkin akselille ja kiinnitä ruuvilla, litteällä aluslevyllä ja lukkolevyllä.
5) Kiristä kaksi kuusiokantaruuvia.

Yleisiä puhdistus- ja säilytysohjeita

a) Ennen jokaista puhdistusta, säätöä, lisävarusteiden vaihtoa ja kun laite ei ole käytössä, irrota virtapistoke ja jähdytä laite kokonaan. Odota, kunnes pyörivät elementit pysähtyvät.
b) Pintojen puhdistukseen saa käyttää vain aineita, jotka eivät sisällä syövyttäviä aineita.
c) Laitetta tulee säilyttää kuivassa ja viileässä paikassa suojattuna kosteudelta ja suoralta auringonvalolta.
d) Laitteen suihkuttaminen vesisuihkulla tai laitteen upottaminen veteen on kielletty.
e) Varmista, ettei vettä pääse kotelon tuuletusaukkojen läpi.
f) Tuuletusaukot tulee puhdistaa harjalla ja paineilmalla.

g) Laite tulee tarkastaa säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden varalta.

Käytettyjen laitteiden hävittäminen

Käyttöikänsä lopussa tätä tuotetta ei saa hävittää tavallisen yhdyskuntajätteen mukana, vaan se tulee toimittaa sähkö- ja elektroniikkalaitteiden kierrätystä varten tarkoitettuun keräyspisteeseen. Tämä ilmaistaan tuotteessa, käyttöohjeessa tai pakkauksessa olevalla symbolilla. Laitteessa käytetyt materiaalit ovat uudelleenkäytettäviä merkintöjensä mukaan. Uudelleenkäyttämällä, uudelleenkäyttämällä materiaaleja tai muuten käyttämällä käytettyjä laitteita annat tärkeän panoksen ympäristömme suojelemiseen.

Paikallinen hallinto antaa sinulle tietoja käytetyn laitteen asianmukaisesta hävityspisteestä.

10. Ongelmien ratkaisminen

VAROITUS

Ennen kuin suoritat huolto- tai tarkastustoimenpiteitä, sammuta moottori ja odota viisi minuuttia, jotta kaikki osat jäähtyvät. Irrota sytytystulpan johto pitämällä se poissa sytytystulpasta.

Ongelma	Mahdollinen syy	Toiminta
Moottori ei käynnisty	1. Polttoaine loppu.2. Rikastin ei ole START-asennossa.3. Huonolaatuista tai pilaantunutta vanhaa bensiiniä.4. Likaiset polttoaineletkut.5. Sytytystulpan suojus ei ole kunnolla kiinni.6. Likainen sytytystulppa.7. Ei puristusta moottorissa. Ongelma pitkän säilytysajan jälkeen.8. Alhainen moottoriöljytaso.	1. Tankkaa.2. Aseta rikastinvipu START-asentoon.3. Käytä tuoretta lyijytöntä bensiiniä.4. Puhdista letkut polttoaineen lisääineella. Voimakkaat kerrostumat saattavat vaatia lisäpuhdistusta.5. Liitä sytytystulpan johto oikein.6. Irrota ja puhdista/vaihda sytytystulppa7. Voitele sylinteri, kaada ruokalusikallinen öljyä sytytystulpan reikään. Liikuta mäntiä muutaman kerran vetämällä hitaasti käynnistysnarusta ja yritä käynnistää uudelleen.8. Lisää moottoriöljyä sopivalle tasolle.
Moottorin pakoputki on musta	1. Likainen ilmansuodatin.2. Rikastimen vipu suljetussa asennossa.	1. Vaihda ilmansuodatin.2. Aseta rikastinvipu kiinni-asentoon.
Moottori pysähtyy yhtäkkä	1. Polttoainesäiliö tyhjä tai täynnä likaantunutta tai huonolaatuista bensiiniä.2. Alhainen öljynvaihto.3. Sytytystulpan hattu irrotettu tai kytketty väärin.	1. Täytä polttoainesäiliö tuoreella lyijyttömällä bensiinillä.2. Lisää moottoriöljyä sopivalle tasolle.3. Asenna sytytystulpan hattu oikein.
Moottori käy, mutta materiaalia ei tule ulos	1. Tukkeutunut pakokanava.2. Moottori ei käy täydellä nopeudella.	1. Poista epäpuhtaudet.2. Aseta kaasuvipu FAST-asentoon.
Hidas pilkkominen tai moottorin pysähtyminen	1. Haaran halkaisija on liian suuri.2. Kaasuvipu on asetettu hitaaseen asentoon.3. Oksat ovat erittäin kovia tai kuivia.	1. Älä käsittele oksia, joiden halkaisija on suurempi kuin 50 mm.2. Lisää moottorin nopeutta säätämällä kaasua.3. Materiaalia ei voi pilkkoa.
Epäilyttäväääntä tai tärinää materiaalia hiottaessa	1. Roottori ylikuormitettu materiaalilla.2. Terät ovat rikki, vääntyneet tai löystyneet.3. Terät tukossa.	1. Anna laitteen puhdistua ennen kuin lisäät materiaalia syöttösuppiloon.2. Tarkista oikea kokoonpano. Kiristä tai vaihda tarvittaessa.3. Tarkista esteiden ja roskien varalta. Korjaa tai vaihda tarvittaessa.

11. Kokoonpanopiirustukset

HT-HECTOR-1200A

Määrä	Kuvaus	Määrä	Määrä	Kuvaus	Määrä
1	Alusta	1	47	Lokasuojat	2
2	Pyörän akseli	2	48	Moottori	1
3	Pyörä	2	49	Turvaketju	2
4	Pölysuoja	2	50	Vetokoukku	1
5	Alasin säätölevy	1	51	Liitin	1
6	Leikkuulevyn pohja	1	52	Pyörä	1
7	Suojarengas	2	53	Kuusikulmainen ruuvi M10x60	4
8	Vaihtaa	2	54	Tasainen aluslevy 10	23
9	Kytkimen kansi	1	55	M10 lukkomutteri	12
10	Alasin	1	56	Kuusikulmainen ruuvi M12x80	2
11	Jousi	1	57	Tasainen aluslevy 12	kolmekymmentä
12	Hätäpysäytysvipu	1	58	M12 lukkomutteri	22
13	Pysäytä vivun tuki	2	59	4x45 sokka	2
14	Kytkimen kansi	1	60	Kuusikulmamutteri M24x1,5	2
15	Kytkimen alusta	1	61	Jousipesuri 10	14
16	Kuminen asennuslevy	1	62	Tasainen aluslevy 14	10
17	Kumi väliseinä	1	63	Tukiruuvi M10x45	4
18	Täyttösuppilo	1	64	Kuusikulmainen ruuvi M12x30	15
19	Kumin syöttö runkoon	1	65	Kuusikulmainen ruuvi M12x70	2
20	Terät	2	66	M10 kuusikulmamutteri	1
21	Laakerin kansi	1	67	M8x20 kuusioruuvi	14
22	Kiinnitysrengas	2	68	Tasainen aluslevy 8	24
23	UCFU208 laakeri	2	69	M8 lukkomutteri	14
24	Laakerin pohja	2	70	Jousipesuri 8	10
25	Hakkurin levy	1	71	Kuusikulmainen ruuvi M10x25	2
26	Kiinnitysrengas	1	72	Kuusikulmainen ruuvi M10x20	8
27	Litteä avain	1	73	Kuusiokoloruuvi M8x45	3
28	Talja	1	74	M8 kuusiomutteri	3
29	Hihnapyörän tiiviste	1	75	Kuusikulmainen ruuvi M14x45	6
kolmekymmentä	Levyn kansi	1	76	Jousipesuri 14	8
31	Kytkentälevy 1	1	77	M8x25 kuusiopultti	2
32	Pyörivä levy	1	78	M5x12 kuusiopultti	8
33	Liitoslevy 2	1	79	Jousipesuri 5	8
34	Kahva	1	80	Tasainen aluslevy 5	8
35	Kahvan akseli	1	81	M6x50 kuusioruuvi	4
36	Pad	1	82	Tasainen aluslevy 6	17
37	Kahvan tuki	1	83	M6 lukkomutteri	17
38	Poistoputki	1	84	M8x16 kuusiopultti	4
39	Deflektori	1	85	M6x20 kuusioruuvi	11
40	Kiinnitysistukka	2	86	M6x25 kuusioruuvi	2
41	Vyön suoja	1	87	Kuusikulmainen ruuvi M12x165	1
42	Vyö	2	88	Kuusikulmainen ruuvi M10x30	1
43	Kytkimen tiiviste	1	89	Kuusiokolopultti 3/8-24x1	1
44	Kytkin	1	90	Kuusikulmainen ruuvi M10x70	1
45	Kiintoavain moottorille	1	91	Kuusikulmainen ruuvi M10x45	1
46	Kiinnitysrengas	1	92	Kuusikulmainen ruuvi M14x65	2

Määrä	Kuvaus	Määrä	Määrä	Kuvaus	Määrä
1	Peruskehys	1	31	Laakerin kansi	1
2	Akseli	1	32	Ulostulo runkoon kumia	1
3	Veitsi	2	33	Poistoputki	1
4	Kuusikulmainen ruuvi M10x25	8	34	Laippa tyhjennyskourulle	1
5	Kuusikulmainen ruuvi M12x40	12	35	M8x15 kahvaruuvi	2
6	Laakerin asennuslevy	1	36	M8x15 ruuvi	2
7	Laakeri	2	37	Kourujen ohjain	1
8	Talja	1	38	Jalkojen immobilisointi	1
9	Kytkin	1	39	Kuusikulmainen ruuvi M10x70	2
10	Turvavyö	2	40	Vetokoukku	1
11	Vyön suoja	1	41	Kuusikulmainen ruuvi M10x60	2
12	Kuusikulmainen ruuvi M10x25	8	42	2" liitin	1
13	Pyörän akseli	1	43	Kumityyny	2
14	M8x25 kuusiopultti	6	44	Kuusikulmainen ruuvi M8x30	4
15	Pyörän laakeri	2	45	Sisäinen hihnalevy	1
16	Pyörän laippa	2	46	Turvaketjut	1
17	Renkaat 16*8.00-7	2	47	Akku	1
18	Kruunumutteri M24x1,5	2	48	Alasin	1
19	Kumipyörän kansi	2	49	Täyttökouru B	1
20	Kumin syöttö runkoon	1	50	Kuusikulmainen ruuvi M12x80	4
21	Ruokakouru A	1	51	Kumityyny	1
22	Kumi väliseinä	1	52	Akun kansi	1
23	Kumipidike väliseinään	1	53	M8x20 kuusioruuvi	4
24	Putken tulppa 038	2	54	Alasin asennuslevy	1
25	Kumiläppä	1	55	Kuusikulmainen ruuvi M10x25	10
26	Kumiläppäpuristin	1	56	Putken tulppa 025	2
27	Moottorin pohjalevy	1	57	M8 tähtimutteri	2
28	Moottori	1	58	Kahva	1
29	Tukijalat	1	59	Vaihda tuki	1
kolmekymmentä	M6x25 kuusioruuvi	8	60	Hätäpysäytyspainike	1

HT-HECTOR-1000

Määrä	Kuvaus	Määrä	Kuvaus
1	Laitteen runko	19	Poistoputki
2	Akseli	20	Tähtiruuvi
3	Veitsi	21	Kourujen ohjain
4	Moottorin pohjalevy	22	Kumityyny
5	Moottori	23	Tukijalat
6	Laakerin asennuslevy	24	Syöttösuppilo A
7	Laakeri	25	Kumin syöttö runkoon
8	Talja	26	B suppilo
9	Kytkin	27	Putken tulppa ∅38
10	Turvavyö	28	Kuminen litteä puristin
11	Vyön suoja	29	Litteä kumi
12	Pyörän akseli	kolmekymmentä	Kumi väliseinä
13	Rengas	31	Kumipidike väliseinään
14	Sisäinen hihnalevy	32	M8 tähtimutteri
15	Alasin	33	Putken tulppa ∅25
16	Alasin asennuslevy	34	Muuta tukea
17	Laakerin kansi	35	Hätäpysäytyspainike
18	Ulostulo runkoon kumia
