KÄYTTÖOHJE PST 900 PEL 620W BOSCH

den deretter. Styring/forvalg av slagtall Med sterkere eller svakere trykk på på-/av-bryteren 3 kan du styre slagtallet til innkoblet elektroverktøy trinnløst. Ved låst på-/av-bryter 3 arbeider elektroverktøyet med forhndsinnstilt slagtall. Med stillhjulet for slagtallforvalg 2 kan du forhåndsinnstille og endre slagtallet under drift. 1–2: Lavt slagtall 3–4: Middels slagtall 5–6: Høyt slagtall Det nødvendige slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til med praktiske forsøk. En reduksjon av slagtallet anbefales når sagbladet settes på arbeidsstykket og ved saging av kunststoff og aluminium. Til arbeid over lengre tid med lavt slagtall kan elektroverktøyet varme seg sterkt opp. Ta sagbladet ut av elektroverktøyet og la elektroverktøyet gå til avkjøling i ca. 3 min. med maksimalt slagtall. Arbeidshenvisninger f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Ved bearbeidelse av små eller tynne arbeidsstykker må du alltid bruke et stabilt underlag hhv. en sagstasjon (Bosch PLS 300). Sag med middels trykk for å oppnå et optimalt og nøyaktig skjæreresultat. Ved lange og rette snitt i tykt tre (>40 mm) kan skjærelengden bli ujevn. For nøyaktige snitt anbefales det å bruke Boschsirkelsag. Dykksaging (se bilde I) f Det må kun bearbeides myke materialer som tre, gipskartong o.l. med dykksagemetoden! Bruk kun korte sagblad til dykksaging. Dykksaging er kun mulig med en gjæringsvinkel på 0°. Sett elektroverktøyet med den fremre kanten til fotplaten 7 på arbeidsstykket uten at sagbladet 19 berører arbeidsstykket og slå det på. Velg maksimalt slagtall for elektroverktøy med slagtallstyring. Trykk elektroverktøyet godt fast mot arbeidsstykket og la sagbladet dykke langsomt inn i arbeidsstykket. Så snart fotplaten 7 ligger med hele flaten mot arbeidsstykket, sager du videre langs ønsket skjærelinje. Parallellanlegg med sirkelføring (tilbehør) Til arbeid med parallellanlegg med sirkelføring 26 (tilbehør) må tykkelsen på arbeidsstykket være maksimalt 30 mm. Fjern sokkelen for «Cut Control» 13 fra fotplaten 7. Trykk da sokkelen svakt sammen og ta den ut av føringen 23. PST 1000 PEL: Ved bruk av glidesålen 11 kan vinduet for «Cut Control» 12 klemmes på foran på glidesålen. Det forenkler en eksakt innstilling på ønsket skjærelinje fremfor alt ved gjæringssnitt (se «Skjærelinjekontroll ved gjæringssnitt», side 73). Bosch Power Tools OBJ_BUCH-1053-002.book Page 75 Wednesday, August 10, 2011 8:56 AM Suomi | 75 Parallellsnitt (se bilde J): Løsne skruen 27 og skyv skalaen til parallellanlegget gjennom føringen 23 i fotplaten. Innstill ønsket skjærebredde som skalaverdi på indre kant på fotplaten. Skru låseskruen 27 fast. Sirkelskjæringer (se bilde K): Bor et hull på skjærelinjen innenfor kretsen som skal sages; hullet må være tilstrekkelig stort til å stikke inn sagbladet. Bearbeid boringen med en fres eller en fil, slik at sagbladet kan ligge kant i kant mot skjærelinjen. Sett låseskruen 27 på den andre siden av parallellanlegget. Skyv skalaen til parallellanlegget gjennom føringen 23 i fotplaten. Bor et hull i midten av utskjæringen som skal sages på arbeidsstykket. Sett sentreringsspissen 28 gjennom indre åpning på parallellanlegget og inn i det borede hullet. Innstill radius som skalaverdi på indre kant på fotplaten. Trekk låseskruen 27 fast. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: (+47) 64 87 89 50 Faks: (+47) 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Kjøle-/smøremiddel Påfør kjøle- hhv. smøremidler langs skjærelinjen ved saging av metall e. l. fordi materialet oppvarmes. Service og vedlikehold Vedlikehold og rengjøring f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Rengjør sagbladfestet med jevne mellomrom. Ta da sagbladet ut av elektroverktøyet og bank elektroverktøyet svakt på en plan flate. En sterk tilsmussing av elektroverktøyet kan føre til funksjonsfeil. Sag derfor ikke sterkt støvutviklende materialer nedenfra eller over hodet. f Ved ekstreme bruksvilkår må du om mulig alltid bruke et avsuganlegg. I slike tilfeller, blås gjennom ventilasjonsspaltene og koble til en jordfeilbryter. Ved bearbeidelse av metall kan det sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes. Smør føringsrullen 18 av og til med en dråpe olje. Kontroller føringsrullen 18 med jevne mellomrom. Hvis den er slitt, må den skiftes ut av en autorisert Bosch-kundeservice. Hvis elektroverktøyet til tross for omhyggelige produksjonsog kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Kundeservice og kunderådgivning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør. Bosch Power Tools Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). VAROITUS Työpaikan turvallisuus f Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. f Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. f Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle. Sähköturvallisuus f Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. f Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 76 Wednesday, August 10, 2011 8:56 AM 76 | Suomi f Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. f Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. f Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus f Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. f Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä. f Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. f Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. f Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. f Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely f Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. 2 609 005 651 | (10.8.11) f Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. f Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. f Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. f Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. f Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin. Huolto f Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Pistosahojen turvallisuusohjeet f Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon tai sähkötyökalun omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. f Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työkappaleen alle. Sahanterää kosketettaessa on olemassa loukkaantumisvaara. f Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen. f Tarkista, että jalkalevy 7 tukee työkappaleeseen sahattaessa. Kallistunut sahanterä voi katketa tai aiheuttaa takaiskun. f Pysäytä työvaiheen jälkeen sähkötyökalu ja vedä sahanterä ulos urasta vasta tämän jälkeen, sahanterän pysähdyttyä. Täten menetellen vältät takaiskun ja voit turvallisesti asettaa sähkötyökalun käsistäsi. Bosch Power Tools OBJ_BUCH-1053-002.book Page 77 Wednesday, August 10, 2011 8:56 AM Suomi | 77 f Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä. Taipuneet tai tylsät sahanterät voivat katketa, vaikuttaa kielteisesti sahausjälkeen tai aiheuttaa takaiskun. f Älä jarruta sahanterää laitteen pysäyttämisen jälkeen painamalla sitä sivuttain. Sahanterä saattaa vahingoittua, katketa tai aiheuttaa takaiskun. f Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö Laite on tukevalla alustalla tarkoitettu sahaamaan katkosahauksia ja aukkoja puuhun, muoviin, metalliin, keramiikkalaattoihin ja kumiin. Se soveltuu suoriin ja kaareviin sahauksiin jopa 45° asteen jiirikulmalla. Sahanteräsuositukset tulee ottaa huomioon. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan. 1 Käynnistyskytkimen lukitus 2 Iskulukuesivalinnan säätöpyörä 3 Käynnistyskytkin 4 Imuletku* 5 Imunysä 6 Jalkalevyn kiristysvipu (PST 1000 PEL) 7 Jalkalevy 8 Heiluriliikkeen säätövipu 9 Purunpuhalluslaitteen kytkin 10 Poistoimun suojakupu 11 Liukutalla (PST 1000 PEL) 12 Sahausviivavalvonnan ”Cut Control” tarkkailuikkuna 13 Sahausviivavalvonnan ”Cut Control” kanta 14 Työvalo Bosch Power Tools

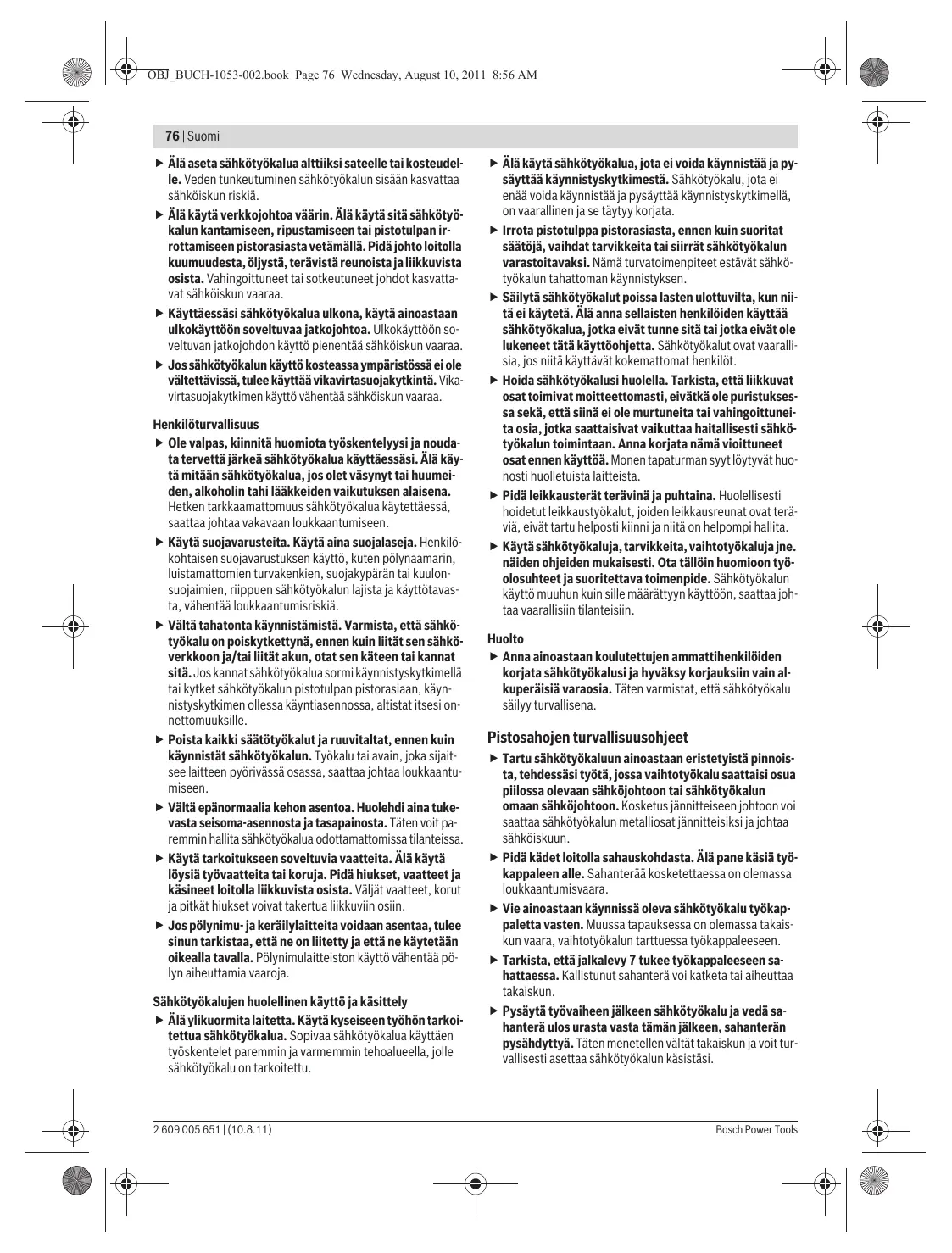

Kahva (eristetty kädensija) Iskutanko Sahanterän vapautuksen SDS-vipu Ohjainrulla Sahanterä* Kosketussuoja Sahanterien säilytyskotelo (PST 900 PEL) Repimissuoja* Suuntaisohjaimen ohjain Ruuvi (PST 900 PEL) Jiirikulma-asteikko Ympyräohjaimella varustettu suuntaisohjain* Suuntaisohjaimen lukitusruuvi* Ympyräohjaimen keskiökärki Sahausmerkki 0° Sahausmerkki 45° 45° sahausmerkki liukutallalla (PST 1000 PEL) *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme. Tekniset tiedot Pistosaha

PST 900 PEL PST 1000 PEL

Tuotenumero 3 603 CA0 2.. 3 603 CA0 3.. Sahausviivavalvonta ”Cut Control”

Iskuluvun esivalinta

Tyhjäkäyntiiskuluku min-1 Isku suurin sahaussyvyys – puuhun – alumiiniin – teräkseen (seostamaton) 500–3100 500–3100

Sahauskulma (vasen/oikea) maks.

2,1 2,2 /II /II Suojausluokka Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella. 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 78 Wednesday, August 10, 2011 8:56 AM 78 | Suomi Asennus PST 1000 PEL PST 900 PEL Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mukaan. Laitteen tyyillinen A-painotettu dB(A)

Äänen tehotaso dB(A)

Epävarmuus K= Käytä kuulonsuojaimia! Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Lastulevyn sahaus: m/s2 11,5 10,0

m/s2 4,0 2,0 Metallilevyn sahaus: m/s2 8,5 7,0

m/s2 2,0 2,0 Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi. f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Sahanterän asennus/vaihto f Käytä suojakäsineitä sahanterää asentaessasi. Sahanterää kosketettaessa on olemassa loukkaantumisvaara. Sahanterän valinta Löydät katsauksen suositeltavista sahanteristä tämän ohjeen lopusta. Asenna ainoastaan yksinokkavarrella (T-varsi) varustettuja sahanteriä. Valitun sahanterän ei tulisi olla kyseisen sahaustyön tarvetta pitempi. Käytä jyrkkien kaarteiden sahaamiseen kapeaa sahanterää. Sahanterän asennus (katso kuva A1) Poista suojakupu 10 tarvittaessa (katso ”Suojakupu”). Työnnä sahanterä 19 hampaat leikkaussuuntaan lukkiutumiseen asti iskutankoon 16. SDS-vipu 17 ponnahtaa automaattisesti taakse, ja sahanterä lukkiutuu. Älä paina vipua 17 käsin taakse, voit vaurioittaa sähkötyökalua. Tarkista sahanterää asennettaessa, että sahanterän selkä asettuu ohjainrullan 18 uraan. f Tarkista, että sahanterä on tiukasti paikallaan. Löysä sahanterä voi irrota ja vahingoittaa sinua. Sahanterän irrotus (katso kuva A2) f Pidä sahanterää irrotettaessa sähkötyökalua niin, että irtoava sahanterä ei vahingoita ihmisiä tai eläimiä. Kierrä SDS-vipu 17 vasteeseen asti kosketussuojan 20 suunnassa eteenpäin. Sahanterä irtoaa ja työntyy ulos. Sahanterien säilytyskotelo (PST 900 PEL) (katso kuva B) Sahanterien säilytyskotelossa 21 voit säilyttää jopa kuutta jopa 110 mm pituista sahanterää. Aseta sahanterien yksinokkavarsi (T-varsi) sahanterien säilytyskotelossa sitä varten olevaan syvennykseen. Jopa kolme sahanterää voi olla päällekkäin. Sulje sahanterien säilytyskotelo ja työnnä se vasteeseen asti jalkalevyn 7 aukkoon. Standardinmukaisuusvakuutus Liukutalla (PST 1000 PEL) Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mukaan. Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Työstettäessä herkkiä pintoja voit asentaa liukutallan 11 jalkalevyyn 7, pinnan naarmuuntumisen välttämiseksi. Asenna liukutalla 11 ripustamalla se jalkalevyn 7 etureunaan, painamalla se ylöspäin takareunastaan ja saattamalla se lukkiutumaan. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 03.08.2011 2 609 005 651 | (10.8.11) Repimissuoja Repimissuoja 22 (lisätarvike) voi estää pinnan repeytymisen puuta sahattaessa. Repimissuojaa voidaan käyttää vain määrätyn mallisten sahanterien kanssa ja ainoastaan 0° asteen sahauskulmalla. Jalkalevyä 7 ei saa asettaa taakse reunan läheltä sahausta varten repimissuoja käytettäessä. Paina repimissuoja 22 altapäin jalkalevyyn 7. PST 1000 PEL (katso kuva C): Liukutallaa 11 käytettäessä ei repimissuojaa 22 asenneta jalkalevyyn 7, vaan liukutallaan. Bosch Power Tools OBJ_BUCH-1053-002.book Page 79 Wednesday, August 10, 2011 8:56 AM Suomi | 79 Sahausviivavalvonta ”Cut Control” Sahausviivavalvonta ”Cut Control” mahdollistaa sähkötyökalun tarkan ohjauksen työkappaleeseen piirrettyä sahausviivaa pitkin. ”Cut Control” rakennussarjaan kuuluu sahausmerkein varustettu tarkkailuikkuna 12 ja kanta, 13 sähkötyökaluun kiinnitystä varten. Kiinnitä ”Cut Control” jalkalevyyn (katso kuva D) Paina ”Cut Control” 12 in tarkkailuikkuna kiinni kannan 13 pitimiin. Paina sitten kantaa kevyesti yhteen ja saata se lukkiutumaan jalkalevyn 7 ohjaukseen 23. Kiinnitä ”Cut Control” liukutallaan (PST 1000 PEL) (katso kuva E) Sahausviivavalvonnan tässä järjestelmässä voidaan ”Cut Control” 12 in tarkkailuikkuna kiinnittää joko yhdessä kannan 13 kanssa jalkalevyyn 7 tai erikseen suoraan liukutallassa 11 oleviin pitimiin. Poista ”Cut Control” 13-kanta jalkalevystä 7. Paina kantaa kevyesti yhteen ja poista se ohjauksesta 23. Vedä irti ”Cut Control” 12 in tarkkailuikkuna kannasta 13 ja paina se liukutallassa 11 oleviin pitimiin. Pölyn ja lastun poistoimu f Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja. f Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Suojakupu (katso kuva F) Asenna suojakupu 10, ennen kuin liität sähkötyökalusi pölynimujärjestelmään. Asenna suojakupu 10 sähkötyökaluun niin, että kuvun pidikkeet lukkiutuvat kotelon syvennyksiin. Poista suojakupu 10 töissä ilman pölynimua sekä jiirisahauksia varten. Tee tämä painamalla yhteen suojakupua ulompien pidikkeiden korkeudella ja vetämällä irti kupu eteenpäin. Pölynimun liitäntä Työnnä imuletku 4 (lisätarvike) imunysään 5. Yhdistä imuletku 4 pölynimuriin (lisätarvike). Katsauksen liittämisestä eri pölynimureihin löydät tämän ohjeen lopusta. Kytke pois lastunpuhalluslaite, jos olet liittänyt pölynimulaitteen (katso ”Purunpuhalluslaite”). Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin. Bosch Power Tools Käyttö Käyttömuodot f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Heiluriliikkeen säätö Neljässä portaassa asetettava heiluriliike mahdollistaa työstettävän materiaalin leikkausnopeuden, sahaustehon ja sahausjäljen optimaalisen sovituksen. Säätövivun 8 avulla voit säätää heiluriliikkeen myös käytön aikana. ei heiluriliikettä pieni heiluriliike keskisuuri heiluriliike suuri heiluriliike Optimaalisen heiluriasennon jokaiseen käyttöön löydät käytännön kokein. Seuraavaa suositellaan: – Mitä pienemmän heiluriasennon valitset tai kytkemällä heiluriliike pois, sitä hienomman ja puhtaamman sahausjäljen saat. – Kytke pois heiluriliike työstäessäsi ohutta materiaalia (esim. peltiä). – Työskentele pienellä heiluriliikkeellä kovissa aineissa (esim. teräs). – Käytä suurinta heiluriliikettä sahatessasi pehmeitä aineita ja puuta syiden suunnassa. Jiirikulman asetus Jalkalevyä 7 voidaan kääntää oikealle tai vasemmalle jiirikulmia varten aina 45° astetta asti. Suojakupua 10 ja repimissuojaa 22 ei voi käyttää jiirisahauksissa. Poista tarvittaessa suojakupu 10 (katso ”Suojakupu”, sivu 79) ja poista repimissuoja 22 (katso ”Repimissuoja”, sivu 78). PST 900 PEL (katso kuva G): – Vedä sahanterien säilytyskotelo 21 irti jalkalevystä 7. – Höllää ruuvia 24 ja työnnä jalkalevyä 7 kevyesti imunysän 5 suuntaan. – Täsmällisen jiirikulman asetusta varten on jalkalevyssä oikealla ja vasemmalla rasterit kohdissa 0°, 22,5° ja 45°. Käännä jalkalevy 7 asteikkoa 25 käyttäen haluttuun asentoon. Muut jiirikulmat voidaan asettaa kulmamitan avulla. – Työnnä tämän jälkeen jalkalevy 7 vasteeseen asti sahanterän 19 suuntaan. – Kiristä ruuvi 24 uudelleen. PST 1000 PEL (katso kuva H): – Avaa jalkalevyn kiristysvipu 6 ja työnnä jalkalevy 7 kevyesti poistoimunysän 5 suuntaan. – Täsmällisen jiirikulman asetusta varten on jalkalevyssä oikealla ja vasemmalla rasterit kohdissa 0°, 22,5° ja 45°. Käännä jalkalevy 7 asteikkoa 25 käyttäen haluttuun asentoon. Muut jiirikulmat voidaan asettaa kulmamitan avulla. – Työnnä tämän jälkeen jalkalevy 7 vasteeseen asti sahanterän 19 suuntaan. – Sulje kiristysvipu 6, jalkalevyn lukitsemiseksi säädettyyn asentoon. 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 80 Wednesday, August 10, 2011 8:56 AM 80 | Suomi Sahausviivavalvonta viistosahauksissa (PST 900 PEL)

Sahausviivavalvontaa varten on ”Cut Control”-tarkkailuikkunassa 12 merkki 29 suorakulmaista 0° sahausta varten ja merkki 30 sekä oikealle että vasemmalle kallistuvaa 45° viistosahausta varten, asteikon 25 mukaan. 0° ja 45° jiirikulman sahausmerkki saadaan verrannollisesti. Ne voidaan lisäksi merkitä ”Cut Control”-tarkkailuikkunaan 12 ei-pysyvällä merkillä, joka on helppo taas poistaa. Mittatarkkoja töitä varten kannattaa suorittaa koesahaus. Sahausviivavalvonta viistosahauksissa (PST 1000 PEL) 45 ,5˚

Sahausviivavalvontaa varten on ”Cut Control”-tarkkailuikkunassa 12 merkki 29 suorakulmaista 0° sahausta varten ja kaksi merkkiä oikealle tai vasemmalle kallistuvaa 45° viistosahausta varten, asteikon 25 mukaan. Kiinnitettäessä sahausviivavalvonta jalkalevyyn 7 ”Cut Control” 13 in kantaa käyttäen, sisempi merkki 30 on voimassa. Kiinnitettäessä ”Cut Control” in tarkkailuikkuna 12 suoraan liukutallaan 11 ulompi merkki 31 on voimassa. 0° ja 45° jiirikulman sahausmerkki saadaan verrannollisesti. Ne voidaan lisäksi merkitä ”Cut Control”-tarkkailuikkunaan 12 ei-pysyvällä merkillä, joka on helppo taas poistaa. Mittatarkkoja töitä varten kannattaa suorittaa koesahaus. Jalkalevyn siirtäminen Reunan läheltä sahausta varten voit siirtää jalkalevyä 7 taaksepäin. PST 900 PEL (katso kuva G): – Vedä sahanterien säilytyskotelo 21 irti jalkalevystä 7. – Höllää ruuvia 24 ja työnnä jalkalevy 7 vasteeseen asti imunysän 5 suuntaan. – Kiristä ruuvi 24 uudelleen. PST 1000 PEL (katso kuva H): – Avaa jalkalevyn kiristysvipu 6 ja työnnä jalkalevy 7 vasteeseen asti poistoimunysän 5 suuntaan. – Sulje kiristysvipu 6, jalkalevyn lukitsemiseksi säädettyyn asentoon. 2 609 005 651 | (10.8.11) Sahaus siirretyllä jalkalevyllä 7 on mahdollista vain jiirikulman ollessa 0°. Sen lisäksi ei saa käyttää ”Cut Control”-sahausviivavalvontaa kannan 13, ympyräohjaimella varustetun suuntaisohjaimen 26 (lisätarvike) tai repimissuojan 22 kanssa. Purunpuhalluslaite Purunpuhalluslaitteen ilmavirran avulla 9 voidaan sahausviiva pitää vapaana puruilta. Purunpuhalluslaitteen kytkentä: Kun työskentelet voimakkaalla lastunmuodostuksella puussa, muovissa tai vastaavassa tulee kytkintä 9 siirtää imunysän suuntaan. Purunpuhalluslaitteen poiskytkentä: Työnnä kytkin 9 sahanterän suuntaan, kun työstät metallia ja kun pölyn poistoimu on liitettynä. Käyttöönotto f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. LED-työvalon sytyttäminen Työvalo 14 parantaa näkyvyyttä välittömässä työkohteessa. Voit aikaansaada erityisen hyviä sahaustuloksia käyttämällä työvaloa ja ”Cut Control” sahausviivavalvontaa yhdessä. Kytke työvalo 14 painamalla käynnistyskytkintä 3 kevyesti. Painaessasi käynnistyskytkintä kovempaa, käynnistyy sähkötyökalu, ja työvalo palaa edelleen. f Älä katso suoraan työvaloon, se saattaa häikäistä sinua. Käynnistys ja pysäytys Käynnistä sähkötyökalu painamalla käynnistyskytkintä 3. Lukitse käynnistyskytkin 3 pitämällä se painettuna ja työntämällä lukitus 1 oikealle tai vasemmalle. Pysäytä sähkötyökalu päästämällä käynnistyskytkin 3 vapaaksi Jos käynnistyskytkin 3 on lukittuna painat sitä ensin ja päästät sitten vapaaksi. Iskuluvun ohjaus/asetus Painamalla käynnistyskytkintä 3 enemmän tai vähemmän voit portaattomasti säätää käynnissä olevan sähkötyökalun iskulukua. Sähkötyökalu toimii esivalitulla iskuluvulla käynnistyskytkimen 3 ollessa lukittuna. Iskuluvun esivalinnan säätöpyörällä 2 voit asettaa iskuluvun myös käytön aikana. 1–2: alhainen iskuluku 3–4: keskisuuri iskuluku 5–6: suuri iskuluku Tarvittava iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein. Bosch Power Tools OBJ_BUCH-1053-002.book Page 81 Wednesday, August 10, 2011 8:56 AM Suomi | 81 Suosittelemme alentamaan iskulukua, kun sahanterä asetetaan työkappaletta vasten sekä sahattaessa muovia tai alumiinia. Jos työskentelet pitkään pinellä iskuluvulla, saattaa sähkötyökalu kuumeta. Poista sahanterä sähkötyökalusta ja anna sähkötyökalun käydä n. 3 min. täydellä kierrosluvulla. Jäähdytys-/voiteluaineet Metallia sahattaessa, tulisi materiaalin kuumenemisen takia sahausviivaa pitkin käyttää jäähdytys- tai voiteluainetta. Työskentelyohjeita Huolto ja puhdistus f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Käytä pienten tai ohuiden työkappaleiden työstöön aina tukevaa alustaa tai saha-asemaa (Bosch PLS 300). Sahaa kohtuullisella paineella, optimaalisen ja tarkan sahaustuloksen saavuttamiseksi. Sahauslinja saattaa olla epätarkka paksun puun (>40 mm) pitkissä suorissa sahauksissa. Tarkkaa sahausta varten suosittelemme tässä tapauksessa Bosch-pyörösahan käyttöä. Upposahaus (katso kuva I) f Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsikartonkia ja vastaavaa saa työstää upposahausmenetelmällä! Käytä upposahaukseen vain lyhyitä sahanteriä. Upposahaus on mahdollista vain jiirikulman ollessa 0°. Aseta sähkötyökalun jalkalevyn 7 etureuna työkappaletta vasten ilman, että sahnaterä 19 koskettaa työkappaletta, ja käynnistä saha. Valitse sähkötyökaluissa, joissa on iskuluvun säätömahdollisuus, suurin iskuluku. Paina sähkötyökalua tiukasti työkappaletta vasten ja upota hitaasti sahanterä työkappaleeseen. Heti jalkalevyn 7 koskettaessa työkappaletta koko pinnallaan, jatkat sahaamista haluttua sahausviivaa pitkin. Ympyräohjaimella varustettu suuntaisohjain (lisätarvike) Kun työskennellään ympyräohjaimella varustetulla suuntaisohjaimella 26 (lisätarvike) saa työkappaleen paksuus olla korkeintaan 30 mm. Poista ”Cut Control” 13-kanta jalkalevystä 7. Paina kantaa kevyesti yhteen ja poista se ohjauksesta 23. PST 1000 PEL: Käytettäessä liukutallaa 11 voidaan ”Cut Control”-tarkkailuikkuna 12 kiinnittää liukutallan etuosaan. Se helpottaa tarkan asettelun haluttuun sahausviivaan, etenkin viistosahauksissa (katso ”Sahausviivavalvonta viistosahauksissa”, sivu 80). Samansuuntaiset sahaukset (katso kuva J): Höllää lukitusruuvia 27 ja työnnä suuntaisohjaimen asteikko ohjaimen 23 läpi jalkalevyyn. Aseta haluttu sahausleveys asteikkoon jalkalevyn sisäreunan avulla. Kierrä lukitusruuvi 27 kiinni. Ympyräsahaukset (katso kuva K): Poraa sahausviivaan sahattavan ympyrän sisäpuolelle reikä, joka on riittävän suuri sahanterän läpivientiä varten. Työstä reikää jyrsimellä tai viilalla, jotta sahanterä voi olla tasaisesti kiinni sahausviivassa. Aseta lukitusruuvi 27 suuntaisohjaimen toiselle puolelle. Työnnä suuntaisohjaimen asteikko jalkalevyn ohjauksen 23 läpi. Poraa reikä työkappaleeseen sahattavan aukon keskelle. Työnnä keskiöintikärki 28 suuntaisohjaimen sisemmän aukon kautta porattuun reikään. Aseta säde asteikkoon jalkalevyn sisäreunan avulla. Kiristä lukitusruuvi 27. Bosch Power Tools Hoito ja huolto f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Puhdista sahanterän pidikettä säännöllisesti. Poista sahanterä sähkötyökalusta ja koputa sähkötyökalua kevyesti tasaista pintaa vasten. Sähkötyökalun voimakas likaantuminen saattaa johtaa toimintahäiriöihin. Älä siksi sahaa voimakkaasti pölyviä aineita pään yläpuolella, altapäin. f Käytä aina äärimmäisissä käyttöolosuhteissa mahdollisuuksien mukaan imulaitetta. Puhalla usein tuuletusaukot puhtaiksi ja liitä vikavirta-suojakytkimen (FI-) kautta. Metallia työstettäessä saattaa sähkötyökalun sisälle kerääntyä johtavaa pölyä. Sähkötyökalun suojaeristys saattaa vahingoittua. Voitele ohjainrullaa 18 silloin tällöin öljypisaralla. Tarkista ohjainrullaa 18 säännöllisesti. Jos ohjainrulla on loppuun kulunut, tulee antaa valtuutetun Bosch-huoltopisteen vaihtaa tilalle uusi. Jos sähkötyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä. Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: +358 102 961 838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 82 Wednesday, August 10, 2011 8:56 AM 82 | EëëçíéêÜ Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. ÅëëçíéêÜ Õðïäåßîåéò áóöáëåßáò ÃåíéêÝò õðïäåßîåéò áóöáëåßáò ãéá çëåêôñéêÜ åñãáëåßá ÄéáâÜóôå üëåò ôéò õðïäåßîåéò áóöáëåßáò êáé ôéò ïäçãßåò. ÁìÝëåéåò êáôÜ ôçí ôÞñçóç ôùí õðïäåßîåùí áóöáëåßáò êáé ôùí ïäçãéþí ìðïñåß íá ðñïêáëÝóïõí çëåêôñïðëçîßá, ðõñêáãéÜ Þ/êáé óïâáñïýò ôñáõìáôéóìïýò. ÖõëÜîôå üëåò ôéò ðñïåéäïðïéçôéêÝò õðïäåßîåéò êáé ïäçãßåò ãéá êÜèå ìåëëïíôéêÞ ÷ñÞóç. Ï ïñéóìüò «Çëåêôñéêü åñãáëåßï» ðïõ ÷ñçóéìïðïéåßôáé óôéò ðñïåéäïðïéçôéêÝò õðïäåßîåéò áíáöÝñåôáé óå çëåêôñéêÜ åñãáëåßá ðïõ ôñïöïäïôïýíôáé áðü ôï çëåêôñéêü äßêôõï (ìå çëåêôñéêü êáëþäéï) êáèþò êáé óå çëåêôñéêÜ åñãáëåßá ðïõ ôñïöïäïôïýíôáé áðü ìðáôáñßá (÷ùñßò çëåêôñéêü êáëþäéï). ÁóöÜëåéá óôï ÷þñï åñãáóßáò f Äéáôçñåßôå ôïí ôïìÝá ðïõ åñãÜæåóèå êáèáñü êáé êáëÜ öùôéóìÝíï. Áôáîßá Þ óêïôåéíÝò ðåñéï÷Ýò åñãáóßáò ìðïñåß íá ïäçãÞóïõí óå áôõ÷Þìáôá. f Ìçí åñãÜæåóèå ìå ôï çëåêôñéêü åñãáëåßï óå ðåñéâÜëëïí üðïõ õðÜñ÷åé êßíäõíïò Ýêñçîçò, óôï ïðïßï õðÜñ÷ïõí åýöëåêôá õãñÜ, áÝñéá Þ óêüíåò. Ôá çëåêôñéêÜ åñãáëåßá äçìéïõñãïýí óðéíèçñéóìü ï ïðïßïò ìðïñåß íá áíáöëÝîåé ôç óêüíç Þ ôéò áíáèõìéÜóåéò. f ¼ôáí ÷ñçóéìïðïéåßôå ôï çëåêôñéêü åñãáëåßï êñáôÜôå ìáêñéÜ áð’ áõôü ôá ðáéäéÜ êé Üëëá ôõ÷üí ðáñåõñéóêüìåíá Üôïìá. Óå ðåñßðôùóç áðüóðáóçò ôçò ðñïóï÷Þò óáò ìðïñåß íá ÷Üóåôå ôïí Ýëåã÷ï ôïõ ìç÷áíÞìáôïò. ÇëåêôñéêÞ áóöÜëåéá f Ôï öéò ôïõ çëåêôñéêïý åñãáëåßïõ ðñÝðåé íá ôáéñéÜæåé óôçí ðñßæá. Äåí åðéôñÝðåôáé ìå êáíÝíáí ôñüðï ç ìåôáôñïðÞ ôïõ öéò. Ìç ÷ñçóéìïðïéåßôå ðñïóáñìïóôéêÜ öéò óå óõíäõáóìü ìå ãåéùìÝíá çëåêôñéêÜ åñãáëåßá. Áìåôáðïßçôá öéò êáé êáôÜëëçëåò ðñßæåò ìåéþíïõí ôïí êßíäõíï çëåêôñïðëçîßáò. f Áðïöåýãåôå ôçí åðáöÞ ôïõ óþìáôüò óáò ìå ãåéùìÝíåò åðéöÜíåéåò üðùò óùëÞíåò, èåñìáíôéêÜ óþìáôá (êáëïñéöÝñ), êïõæßíåò Þ øõãåßá. ¼ôáí ôï óþìá óáò åßíáé ãåéùìÝíï áõîÜíåôáé ï êßíäõíïò çëåêôñïðëçîßáò. f Ìçí åêèÝôåôå ôá ìç÷áíÞìáôá óôç âñï÷Þ Þ ôçí õãñáóßá. Ç äéåßóäõóç íåñïý ó’ Ýíá çëåêôñéêü åñãáëåßï áõîÜíåé ôïí êßíäõíï çëåêôñïðëçîßáò. 2 609 005 651 | (10.8.11) f Ìç ÷ñçóéìïðïéåßôå ôï çëåêôñéêü êáëþäéï ãéá íá ìåôáöÝñåôå Þ íá áíáñôÞóåôå ôï çëåêôñéêü åñãáëåßï, Þ ãéá íá âãÜëåôå ôï öéò áðü ôçí ðñßæá. ÊñáôÜôå ôï çëåêôñéêü êáëþäéï ìáêñéÜ áðü õðåñâïëéêÝò èåñìïêñáóßåò, êïöôåñÝò áêìÝò êáé/Þ áðü êéíçôÜ åîáñôÞìáôá. Ôõ÷üí ÷áëáóìÝíá Þ ðåñéðëåãìÝíá çëåêôñéêÜ êáëþäéá áõîÜíïõí ôïí êßíäõíï çëåêôñïðëçîßáò. f ¼ôáí åñãÜæåóèå ì’ Ýíá çëåêôñéêü åñãáëåßï óôï ýðáéèñï íá ÷ñçóéìïðïéåßôå êáëþäéá åðéìÞêõíóçò (ìðáëáíôÝæåò) ðïõ åßíáé êáôÜëëçëá êáé ãéá ÷ñÞóç óôï ýðáéèñï. Ç ÷ñÞóç êáëùäßùí åðéìÞêõíóçò êáôÜëëçëùí ãéá õðáßèñéïõò ÷þñïõò åëáôôþíåé ôïí êßíäõíï çëåêôñïðëçîßáò. f ¼ôáí ç ÷ñÞóç ôïõ çëåêôñéêïý åñãáëåßïõ óå õãñü ðåñéâÜëëïí åßíáé áíáðüöåõêôç, ôüôå ÷ñçóéìïðïéÞóôå Ýíáí ðñïóôáôåõôéêü äéáêüðôç äéáññïÞò (äéáêüðôç FI/RCD). Ç ÷ñÞóç åíüò ðñïóôáôåõôéêïý äéáêüðôç äéáññïÞò åëáôôþíåé ôïí êßíäõíï çëåêôñïðëçîßáò. ÁóöÜëåéá ðñïóþðùí f Íá åßóôå ðÜíôïôå ðñïóåêôéêüò/ðñïóåêôéêÞ, íá äßíåôå ðñïóï÷Þ óôçí åñãáóßá ðïõ êÜíåôå êáé íá ÷åéñßæåóôå ôï ìç÷Üíçìá ìå ðåñßóêåøç. Ìç ÷ñçóéìïðïéÞóåôå Ýíá çëåêôñéêü åñãáëåßï üôáí åßóôå êïõñáóìÝíïò/êïõñáóìÝíç Þ üôáí âñßóêåóôå õðü ôçí åðÞñåéá íáñêùôéêþí, ïéíïðíåýìáôïò Þ öáñìÜêùí. Ìéá óôéãìéáßá áðñïóåîßá êáôÜ ôï ÷åéñéóìü ôïõ çëåêôñéêïý åñãáëåßïõ ìðïñåß íá ïäçãÞóåé óå óïâáñïýò ôñáõìáôéóìïýò. f ÖïñÜôå Ýíáí êáôÜëëçëï ãéá óáò ðñïóôáôåõôéêü åîïðëéóìü êáé ðÜíôïôå ðñïóôáôåõôéêÜ ãõáëéÜ. ¼ôáí öïñÜôå Ýíáí êáôÜëëçëï ðñïóôáôåõôéêü åîïðëéóìü üðùò ìÜóêá ðñïóôáóßáò áðü óêüíç, áíôéïëéóèçôéêÜ õðïäÞìáôá áóöáëåßáò, ðñïóôáôåõôéêü êñÜíïò Þ ùôáóðßäåò, áíÜëïãá ìå ôï åêÜóôïôå åñãáëåßï êáé ôç ÷ñÞóç ôïõ, åëáôôþíåôáé ï êßíäõíïò ôñáõìáôéóìþí. f Áðïöåýãåôå ôçí áèÝëçôç åêêßíçóç. Âåâáéùèåßôå üôé ôï çëåêôñéêü åñãáëåßï Ý÷åé áðïæåõ÷ôåß ðñéí ôï óõíäÝóåôå ìå ôï çëåêôñéêü äßêôõï Þ ìå ôçí ìðáôáñßá êáèþò êáé ðñéí ôï ðáñáëÜâåôå Þ ôï ìåôáöÝñåôå. ¼ôáí ìåôáöÝñåôå ôï çëåêôñéêü åñãáëåßï Ý÷ïíôáò ôï äÜ÷ôõëü óáò óôï äéáêüðôç Þ üôáí óõíäÝóåôå ôï ìç÷Üíçìá ìå ôçí ðçãÞ ñåýìáôïò üôáí áõôü åßíáé áêüìç óôç èÝóç ÏÍ, ôüôå äçìéïõñãåßôáé êßíäõíïò ôñáõìáôéóìþí. f Áöáéñåßôå áðü ôá çëåêôñéêÜ åñãáëåßá ôõ÷üí óõíáñìïëïãçìÝíá åñãáëåßá ñýèìéóçò Þ êëåéäéÜ ðñéí èÝóåôå ôï çëåêôñéêü åñãáëåßï óå ëåéôïõñãßá. ¸íá åñãáëåßï Þ êëåéäß óõíáñìïëïãçìÝíï ó’ Ýíá ðåñéóôñåöüìåíï ôìÞìá åíüò ìç÷áíÞìáôïò ìðïñåß íá ïäçãÞóåé óå ôñáõìáôéóìïýò. f Ìçí õðåñåêôéìÜôå ôïí åáõôü óáò. Öñïíôßæåôå ãéá ôçí áóöáëÞ óôÜóç ôïõ óþìáôüò óáò êáé äéáôçñåßôå ðÜíôïôå ôçí éóïññïðßá óáò. ¸ôóé ìðïñåßôå íá åëÝãîåôå êáëýôåñá ôï ìç÷Üíçìá óå ðåñéðôþóåéò áðñïóäüêçôùí ðåñéóôÜóåùí. f ÖïñÜôå êáôÜëëçëá åíäýìáôá. Ìç öïñÜôå öáñäéÜ ñïý÷á Þ êïóìÞìáôá. ÊñáôÜôå ôá ìáëëéÜ óáò, ôá ñïý÷á óáò êáé ôá ãÜíôéá óáò ìáêñéÜ áðü êéíïýìåíá åîáñôÞìáôá. ×áëáñÞ åíäõìáóßá, êïóìÞìáôá Þ ìáêñéÜ ìáëëéÜ ìðïñåß íá åìðëáêïýí óôá êéíïýìåíá åîáñôÞìáôá. f ¼ôáí õðÜñ÷åé ç äõíáôüôçôá óõíáñìïëüãçóçò äéáôÜîåùí áíáññüöçóçò Þ óõëëïãÞò óêüíçò, âåâáéùèåßôå üôé áõôÝò Bosch Power Tools OBJ_BUCH-1053-002.book Page 83 Wednesday, August 10, 2011 8:56 AM EëëçíéêÜ | 83 åßíáé óõíäåìÝíåò ìå ôï ìç÷Üíçìá êáèþò êáé üôé ÷ñçóéìïðïéïýíôáé óùóôÜ. Ç ÷ñÞóç ìéáò áíáññüöçóçò óêüíçò ìðïñåß íá åëáôôþóåé ôïí êßíäõíï ðïõ ðñïêáëåßôáé áðü ôç óêüíç. ÅðéìåëÞò ÷åéñéóìüò êáé ÷ñÞóç çëåêôñéêþí åñãáëåßùí f Ìçí õðåñöïñôþíåôå ôï ìç÷Üíçìá. ×ñçóéìïðïéåßôå ãéá ôçí åêÜóôïôå åñãáóßá ôï çëåêôñéêü åñãáëåßï ðïõ ðñïïñßæåôáé ãé’ áõôÞí. Ìå ôï êáôÜëëçëï çëåêôñéêü åñãáëåßï åñãÜæåóôå êáëýôåñá êáé áóöáëÝóôåñá óôçí áíáöåñüìåíç ðåñéï÷Þ éó÷ýïò. f Ìç ÷ñçóéìïðïéÞóåôå ðïôÝ Ýíá ìç÷Üíçìá ðïõ Ý÷åé ÷áëáóìÝíï äéáêüðôç. ¸íá çëåêôñéêü åñãáëåßï ðïõ äåí ìðïñåßôå ðëÝïí íá ôï èÝóåôå óå ëåéôïõñãßá êáé/Þ åêôüò ëåéôïõñãßáò åßíáé åðéêßíäõíï êáé ðñÝðåé íá åðéóêåõáóôåß. f ÂãÜëôå ôï öéò áðü ôçí ðñßæá êáé/Þ áöáéñÝóôå ôçí ìðáôáñßá ðñéí äéåîÜãåôå óôï ìç÷Üíçìá ìéá ïðïéáäÞðïôå åñãáóßá ñýèìéóçò, ðñéí áëëÜîåôå Ýíá åîÜñôçìá Þ üôáí ðñüêåéôáé íá äéáöõëÜîåôå/íá áðïèçêåýóåôå ôï ìç÷Üíçìá. ÁõôÜ ôá ðñïëçðôéêÜ ìÝôñá áóöáëåßáò ìåéþíïõí ôïí êßíäõíï áðü ôõ÷üí áèÝëçôç åêêßíçóç ôïõ çëåêôñéêïý åñãáëåßïõ. f ÄéáöõëÜãåôå ôá çëåêôñéêÜ åñãáëåßá ðïõ äå ÷ñçóéìïðïéåßôå ìáêñéÜ áðü ðáéäéÜ. Ìçí åðéôñÝøåôå ôç ÷ñÞóç ôïõ ìç÷áíÞìáôïò óå Üôïìá ðïõ äåí åßíáé åîïéêåéùìÝíá ì’ áõôü Þ äåí Ý÷ïõí äéáâÜóåé ôéò ðáñïýóåò ïäçãßåò. Ôá çëåêôñéêÜ åñãáëåßá åßíáé åðéêßíäõíá üôáí ÷ñçóéìïðïéïýíôáé áðü Üðåéñá ðñüóùðá. f Íá ðåñéðïéåßóôå ðñïóåêôéêÜ ôï çëåêôñéêü åñãáëåßï. ÅëÝã÷åôå, áí ôá êéíïýìåíá åîáñôÞìáôá ëåéôïõñãïýí Üøïãá, ÷ùñßò íá ìðëïêÜñïõí, Þ ìÞðùò Ý÷ïõí óðÜóåé Þ öèáñåß ôõ÷üí åîáñôÞìáôá ôá ïðïßá åðçñåÜæïõí ôïí ôñüðï ëåéôïõñãßáò ôïõ çëåêôñéêïý åñãáëåßïõ. Äþóôå áõôÜ ôá ÷áëáóìÝíá åîáñôÞìáôá ãéá åðéóêåõÞ ðñéí ôá îáíá÷ñçóéìïðïéÞóåôå. Ç êáêÞ óõíôÞñçóç ôùí çëåêôñéêþí åñãáëåßùí áðïôåëåß áéôßá ðïëëþí áôõ÷çìÜôùí. f Äéáôçñåßôå ôá åñãáëåßá êïðÞò êïöôåñÜ êáé êáèáñÜ. ÐñïóåêôéêÜ óõíôçñçìÝíá êïðôéêÜ åñãáëåßá óöçíþíïõí äõóêïëüôåñá êáé ïäçãïýíôáé åõêïëüôåñá. f ×ñçóéìïðïéåßôå ôá çëåêôñéêÜ åñãáëåßá, åîáñôÞìáôá, ðáñåëêüìåíá åñãáëåßá êôë. óýìöùíá ìå ôéò ðáñïýóåò ïäçãßåò. ËáìâÜíåôå åðßóçò õðüøç óáò ôéò åêÜóôïôå óõíèÞêåò êáé ôçí õðü åêôÝëåóç åñãáóßá. Ç ÷ñçóéìïðïßçóç ôùí çëåêôñéêþí åñãáëåßùí ãéá åñãáóßåò ðïõ äåí ðñïâëÝðïíôáé ãé’ áõôÜ ìðïñåß íá äçìéïõñãÞóåé åðéêßíäõíåò êáôáóôÜóåéò. Service f Äþóôå ôï çëåêôñéêü åñãáëåßï óáò ãéá åðéóêåõÞ áðü Üñéóôá åêðáéäåõìÝíï ðñïóùðéêü êáé ìå ãíÞóéá áíôáëëáêôéêÜ. ¸ôóé åîáóöáëßæåôå ôç äéáôÞñçóç ôçò áóöÜëåéáò ôïõ ìç÷áíÞìáôïò. Õðïäåßîåéò áóöáëåßáò ãéá óÝãåò f Íá ðéÜíåôå ôï ìç÷Üíçìá áðü ôéò ìïíùìÝíåò åðéöÜíåéåò óõãêñÜôçóçò üôáí ðñüêåéôáé íá äéåîÜãåôå åñãáóßåò êáôÜ ôéò ïðïßåò õðÜñ÷åé êßíäõíïò ôï ôïðïèåôçìÝíï åîÜñôçìá íá óõíáíôÞóåé ôõ÷üí ìç ïñáôÝò çëåêôñïöüñåò ãñáììÝò Þ ôï äéêü ôïõ çëåêôñéêü êáëþäéï. Ç åðáöÞ ìå ìéá õðü ôÜóç åõñéóêüìåíç çëåêôñéêÞ ãñáììÞ ìðïñåß íá èÝóåé ìåôáëëéêÜ ôìÞìáôá ôïõ ìç÷áíÞìáôïò åðßóçò õðü ôÜóç êáé íá ïäçãÞóåé Ýôóé óå çëåêôñïðëçîßá. Bosch Power Tools f ÊñáôÜôå ôá ÷Ýñéá óáò ìáêñéÜ áðü ôïí ôïìÝá ðñéïíßóìáôïò. Ìç âÜæåôå ôá ÷Ýñéá óáò êÜôù áðü ôï õðü êáôåñãáóßá ôåìÜ÷éï. Óå ðåñßðôùóç åðáöÞò ìå ôçí ðñéïíüëáìá äçìéïõñãåßôáé êßíäõíïò ôñáõìáôéóìïý. f Ïäçãåßôå ôï çëåêôñéêü åñãáëåßï óôï õðü êáôåñãáóßá ôåìÜ÷éï ìüíï üôáí áõôü âñßóêåôáé óå ëåéôïõñãßá. ÄéáöïñåôéêÜ õðÜñ÷åé êßíäõíïò íá êëïôóÞóåé, üôáí ôï åñãáëåßï óöçíþóåé óôï õðü êáôåñãáóßá ôåìÜ÷éï. f Öñïíôßæåôå ôï ðÝëìá 7 íá áêïõìðÜåé êáëÜ üôáí ðñéïíßæåôå. Ìéá óôñåâëùìÝíç Þ õðü êëßóç ðñéïíüëáìá ìðïñåß íá óðÜóåé Þ íá êëïôóÞóåé. f ÊÜèå öïñÜ ðïõ ôåëåéþíåôå Ýíá ôìÞìá ôçò äïõëåéÜ óáò èÝóôå ðñþôá ôï çëåêôñéêü åñãáëåßï åêôüò ëåéôïõñãßáò êáé âãÜëôå ôçí ðñéïíüëáìá áðü ôçí ôïìÞ ìüíï üôáí áõôü Ý÷åé óôáìáôÞóåé åíôåëþò íá êéíåßôáé. ¸ôóé áðïöåýãåôå Ýíá åíäå÷üìåíï êëüôóçìá êáé ôáõôü÷ñïíá ìðïñåßôå íá áðïèÝóåôå áóöáëþò ôï çëåêôñéêü åñãáëåßï. f Íá ÷ñçóéìïðïéåßôå ìüíï Üèéêôåò, Üñéóôåò ðñéïíüëáìåò. ÓôñåâëÝò Þ ìç êïöôåñÝò ðñéïíüëáìåò ìðïñåß íá óðÜóïõí, íá åðéäñÜóïõí áñíçôéêÜ ôçí êïðÞ Þ íá ðñïêáëÝóïõí êëüôóçìá. f Ìç öñåíÜñåôå ôçí ðñéïíüëáìá ðéÝæïíôÜò ôçí áðü ôá ðëÜãéá. Ç ðñéïíüëáìá ìðïñåß íá ÷áëÜóåé, íá óðÜóåé Þ íá êëïôóÞóåé. f ×ñçóéìïðïéåßôå êáôÜëëçëåò áíé÷íåõôéêÝò óõóêåõÝò ãéá íá åíôïðßóåôå ôõ÷üí ìç ïñáôÝò ôñïöïäïôéêÝò ãñáììÝò Þ íá óõìâïõëåýåóôå ôçí ôïðéêÞ åôáéñßá ðáñï÷Þò åíÝñãåéáò. Ç åðáöÞ ìå çëåêôñéêÝò ãñáììÝò ìðïñåß íá ïäçãÞóåé óå ðõñêáãéÜ êáé çëåêôñïðëçîßá. Ç ðñüêëçóç æçìéÜò ó’ Ýíáí áãùãü öùôáåñßïõ (ãêáæéïý) ìðïñåß íá ïäçãÞóåé óå Ýêñçîç. Ôï ôñýðçìá åíüò óùëÞíá íåñïý ðñïêáëåß æçìéÜ óå ðñÜãìáôá Þ/êáé ìðïñåß íá ïäçãÞóåé óå çëåêôñïðëçîßá. f Áóöáëßæåôå ôï õðü êáôåñãáóßá ôåìÜ÷éï. ¸íá õðü êáôåñãáóßá ôåìÜ÷éï óõãêñáôéÝôáé áóöáëÝóôåñá ìå ìéá äéÜôáîç óýóöéãîçò Þ ìå ìéá ìÝããåíç ðáñÜ ìå ôï ÷Ýñé óáò. f Ðñéí áðïèÝóåôå ôï çëåêôñéêü åñãáëåßï ðåñéìÝíåôå ðñþôá íá óôáìáôÞóåé åíôåëþò íá êéíåßôáé. Ôï ôïðïèåôçìÝíï åîÜñôçìá ìðïñåß íá óöçíþóåé êáé íá ïäçãÞóåé óôçí áðþëåéá ôïõ åëÝã÷ïõ ôïõ çëåêôñéêïý åñãáëåßïõ. ÐåñéãñáöÞ ôïõ ðñïúüíôïò êáé ôçò éó÷ýïò ôïõ ÄéáâÜóôå üëåò ôéò õðïäåßîåéò áóöáëåßáò êáé ôéò ïäçãßåò. ÁìÝëåéåò êáôÜ ôçí ôÞñçóç ôùí õðïäåßîåùí áóöáëåßáò êáé ôùí ïäçãéþí ìðïñåß íá ðñïêáëÝóïõí çëåêôñïðëçîßá, ðõñêáãéÜ Þ/êáé óïâáñïýò ôñáõìáôéóìïýò. ×ñÞóç óýìöùíá ìå ôïí ðñïïñéóìü Ç óõóêåõÞ ðñïïñßæåôáé, áêïõìðéóìÝíç åðÜíù óå ìéá óôáèåñÞ åðéöÜíåéá ãéá ôçí êïðÞ îýëùí, ðëáóôéêþí õëéêþí, ìåôÜëëùí, ðëáêþí áðü êåñáìéêÜ õëéêÜ êáé åëáóôéêïý êáèþò êáé ãéá ôç äéåîáãùãÞ åóùôåñéêþí áíïéãìÜôùí óôá õëéêÜ áõôÜ. Åßíáé êáôÜëëçëç ãéá åõèåßåò êáé êõêëéêÝò êïðÝò õðü ãùíßá öáëôóïôïìÞò Ýùò 45°. ÐñïóÝ÷åôå ôéò óõóôÜóåéò ãéá ôéò ðñéïíüëáìåò. 2 609 005 651 | (10.8.11) OBJ_BUCH-1053-002.book Page 84 Wednesday, August 10, 2011 8:56 AM 84 | EëëçíéêÜ *ÅîáñôÞìáôá ðïõ áðåéêïíßæïíôáé Þ ðåñéãñÜöïíôáé äåí ðåñéÝ÷ïíôáé óôç óôÜíôáñ óõóêåõáóßá. Ãéá ôïí ðëÞñç êáôÜëïãï åîáñôçìÜôùí êïßôá ôï ðñüãñáììá åîáñôçìÜôùí. Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ ÓÝãá Áñéèìüò åõñåôçñßïõ ¸ëåã÷ïò ãñáììÞò êïðÞò «Cut Control» ¸ëåã÷ïò áñéèìïý åìâïëéóìþí ÐñïåðéëïãÞ áñéèìïý åìâïëéóìþí
