PST 900 PEL 620W - Serra tico-tico BOSCH - Manual de utilização gratuito

Tipo de produto	Serra tico-tico
Marca	BOSCH
Modelo	PST 900 PEL
Potência nominal absorvida	620 W
Potência útil fornecida	340 W
Número de cursos em vazio	500 – 3.100 rpm
Amplitude de curso	23 mm
Profundidade de corte máx. em madeira	90 mm
Profundidade de corte máx. em alumínio	15 mm
Profundidade de corte máx. em aço (não ligado)	8 mm
Ângulo de corte biselado máx.	45° (esquerda/direita)
Peso (segundo EPTA-Procedimento 01/2003)	2,1 kg
Classe de proteção	II (isolamento duplo)
Alimentação	Rede 230 V ~
Variador de velocidade	Sim (eletrônico)
Pré-seleção de velocidade	Sim (botão rotativo 6 posições)
Movimento pendular	Sim, 4 posições
Controle do traçado « Cut Control »	Sim
Iluminação da área de trabalho	Sim (LED integrado)
Soprador integrado	Sim, comutável
Conexão de aspiração de pó	Sim (mangueira de 35 mm)
Troca de lâmina sem ferramenta	Sim (SDS)
Compartimento de lâminas integrado	Sim, até 6 lâminas
Placa de base orientável	Sim, para cortes biselados até 45°
Guia paralelo / guia circular	Acessório disponível

Perguntas frequentes - PST 900 PEL 620W BOSCH

Como trocar a lâmina de serra na PST 900 PEL?

Para trocar a lâmina, gire a alavanca SDS (17) totalmente em direção ao protetor de mãos. A lâmina é ejetada. Insira uma nova lâmina (haste T) no porta-ferramenta até ouvir um clique. Certifique-se de que a parte traseira da lâmina engate no guia-lâmina de rolete.

Quais materiais podem ser cortados com esta serra tico-tico?

A serra pode cortar madeira (até 90 mm), alumínio (15 mm), aço não ligado (8 mm), plásticos, borracha e placas cerâmicas.

Como ajustar o ângulo de corte biselado?

Afrouxe o parafuso (24) sob a placa de base, empurre a placa para trás, incline-a no ângulo desejado (entalhes a 0°, 22,5° e 45°), depois aperte novamente. A tampa e o protetor de lascas devem ser removidos para cortes biselados.

O que fazer se a serra aquecer anormalmente?

Se o aparelho aquecer após uso prolongado em velocidade reduzida, remova a lâmina e faça a serra funcionar na velocidade máxima por cerca de 3 minutos para ventilar e refriar o motor. Limpe também as aberturas de ventilação.

Como usar o controle de traçado « Cut Control »?

Fixe o indicador de controle na base, depois encaixe-o na guia da placa de base. O indicador projeta uma marca luminosa que permite seguir precisamente a linha de corte.

Qual é a função do movimento pendular?

O movimento pendular (4 posições) adapta a amplitude da lâmina para otimizar o corte. Use um movimento reduzido para materiais duros ou cortes precisos, e um movimento maior para madeiras macias.

Como conectar um aspirador?

Monte a mangueira de aspiração (acessório) na conexão de aspiração (5). Desligue o soprador empurrando o interruptor (9) em direção à lâmina. Use um aspirador adequado ao material trabalhado.

Posso cortar materiais em mergulho?

Sim, apenas para materiais macios (madeira, gesso) com um ângulo de corte de 0°. Use uma lâmina curta, coloque a parte frontal da placa sobre a peça, ligue na velocidade máxima, depois mergulhe suavemente a lâmina.

Como fazer a manutenção do guia-lâmina de rolete?

Lubrifique de vez em quando o guia-lâmina de rolete (18) com uma gota de óleo. Verifique regularmente seu estado; se estiver desgastado, mande substituí-lo por um serviço pós-venda Bosch autorizado.

Onde encontrar peças de reposição ou o serviço pós-venda?

Para peças de reposição, visite www.bosch-pt.com. Na França, entre em contato com o Serviço de Atendimento ao Cliente Bosch pelo telefone 0811360122 ou por e-mail [e-mail].

MANUAL DE UTILIZADOR PST 900 PEL 620W BOSCH

Calle San Eugênio, 40

Ñuñoa - Santiago

Buzón Postal 7750000

Tel.: [phone]

E-Mail: [e-mail]

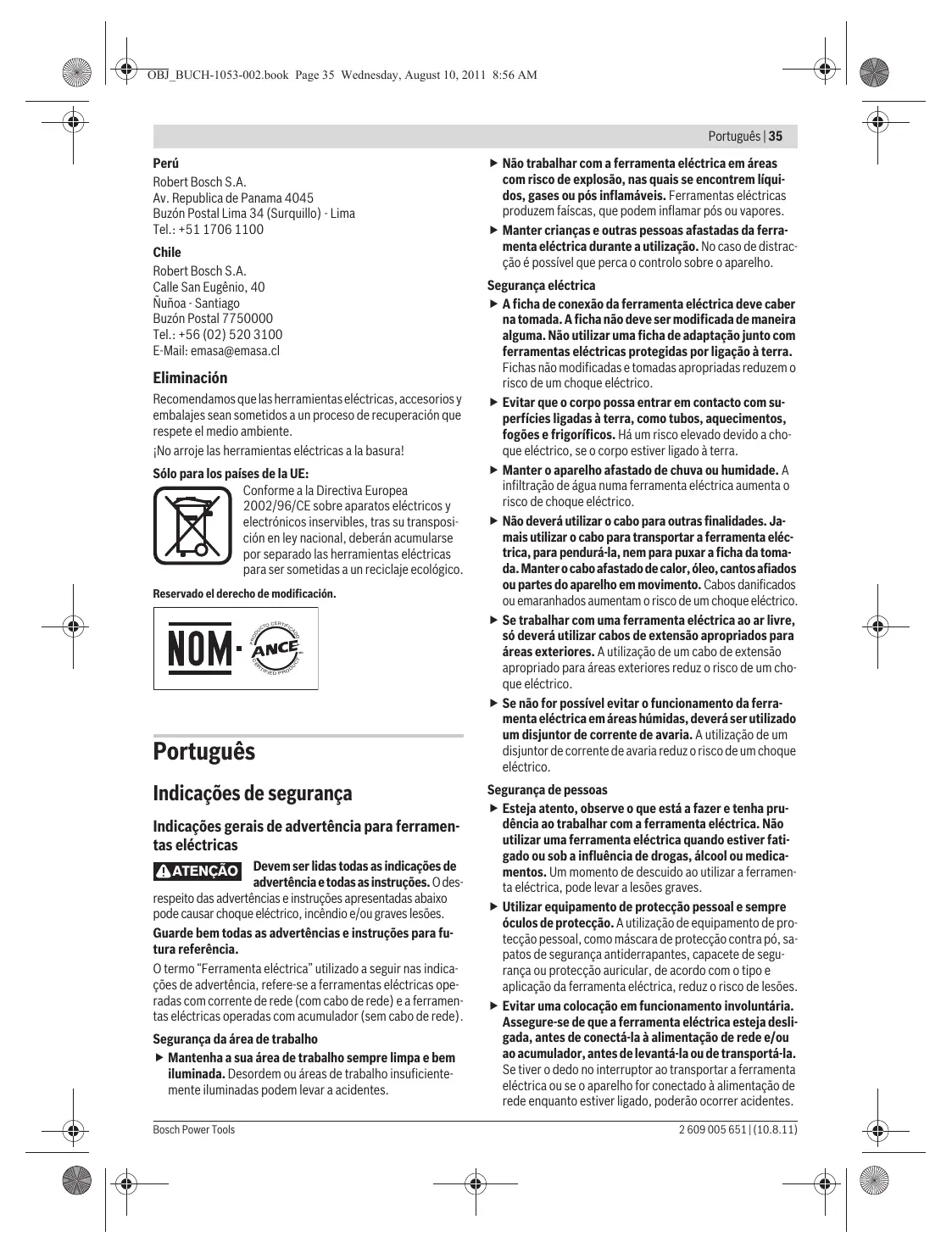

Eliminação

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

O não respeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.

▶ Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.

▶ Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.

Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.

▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.

▶ Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.

Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.

Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. ▶ Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

▶ Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

▶ Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. ▶ Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

▶ Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.

Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.

Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para serras verticais

Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede, só deverá segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contato com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. ▶ Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contato com a lâmina de serra. Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário, há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. ▶ Observe que a placa de base 7 sempre esteja firmemente apoiada enquanto serrar. Uma lâmina de serra emperrada pode quebrar ou provocar um contragolpe. ▶ Após encerrado o processo de trabalho, deverá desligar a ferramenta elétrica e apenas puxar a lâmina de serra do corte, quando a ferramenta elétrica estiver parada. Desta forma, são evitados contragolpes e é possível apoiar a ferramenta elétrica com segurança. Só utilizar lâminas de serra que estejam em perfeito estado e que não apresentem danos. Lâminas de serrar tortas e não suficientemente afiadas podem quebrar, influenciar negativamente o corte ou causar um contragolpe. ▶ Não frenar a lâmina de serra através de pressão lateral após desligar o aparelho. A lâmina de serra pode ser danificada, ser quebrada ou causar um contragolpe. ▶ Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

O aparelho é destinado para realizar sobre uma base firme, cortes e recortes em madeira, plástico, metal, placas de cerâmica e borracha. Ele é apropriado para cortes retos e curvados com um ângulo de chanfradura de até 45°. Observar as recomendações da lâmina de serra.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Interruptor de ligar-desligar com trava 2 Roda de ajuste para pré-seleção do número de cursos 3 Interruptor de ligar-desligar 4 Mangueira de aspiração* 5 Bocais de aspiração 6 Alavanca de aperto da placa de base (PST 1000 PEL) 7 Placa de base 8 Alavanca para ajuste do movimento pendular 9 Interruptor para dispositivo de sopro de aparas

10 Tampa de aperto para aspiração

11 Patim de guia (PST 1000 PEL)

12 Visor para o controle da linha de corte "Cut Control"

13 Base para o controle da linha de corte "Cut Control"

14 Luz de trabalho

15 Punho (superfície isolada)

16 Tirante

17 Alavanca SDS para destravamento da lâmina de serra

18 Rolo de guia

19 Lâmina de serra*

20 Proteção contra contato

22 Proteção contra formação de aparas*

23 Guia para o esbarro paralelo

24 Parafuso (PST 900 PEL)

27 Parafuso de fixação do esbarro paralelo*

28 Ponta de centragem do cortador circular

29 Marcação de corte de 0°

30 Marcação de corte de 45°

31 Marcação de corte de 45° com sapata deslizante (PST 1000 PEL)

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados técnicos

Serrote de ponta	PST 900 PEL	PST 1000 PEL
N° do produto	3 603 CA0 2..	3 603 CA0 3..
Controle da linha de corte “Cut Control”	●	●
Comando do n° de cursos	●	●
Pré-selecção do número de cursos	●	●

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

Serrote de ponta		PST 900 PEL	PST 1000 PEL
Movimento pendular		●	●
Potência nominal consumida	W	620	650
Potência útil	W	340	360
N° de cursos em vazio n0	min-1	500–3100	500–3100
Curso	mm	23	23
máx. profundidade de corte
- em madeira	mm	90	100
- em alumínio	mm	15	20
- em aço (sem liga)	mm	8	10
máx. ângulo de corte(esquerda/direita)	°	45	45
Peso conforme EPTA-Procedure 01/2003	kg	2,1	2,2
Classe de protecção		☐/II	☐/II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

Informação sobre ruídos/vibrações

		PST 900 PEL	PST 1000 PEL
Valores de medição para ruídos, averiguados conforme EN 60745.
O nível de ruído avaliado como A do aparelho é tipicamente
Nível de pressão acústica	dB(A)	86	86
Nível de potência acústica	dB	97	97
Incerteza K = Usar protecção auricular!	dB(A)	3	3
Totais valores de vibrações ah(soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60745:
Serrar placa de aglomerado:
ah	m/s2	11,5	10,0
K	m/s2	4,0	2,0
Serrar placa de metal:
ah	m/s2	8,5	7,0
K	m/s2	2,0	2,0

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for uti-

lizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Declaração de conformidade CE

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE.

Processo técnico (2006/42/CE) em:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Introduzir/substituir a lâmina de serra

Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra.

Seleccionar a lâmina de serra

No final desta instrução de serviço encontra-se uma vista geral das lâminas de serra recomendadas. Só colocar lâminas de serra com haste de um ressalto (haste T). A lâmina de serra não deveria ser mais comprida do que necessário para o corte previsto.

Para serrar curvas apertadas devem ser utilizadas lâminas de serra estreitas.

Introduzir a lâmina de serra (veja figura A1)

Se necessário deverá retirar a tampa 10 (veja “Tampa”).

Empurre a lâmina de serra 19 com os dentes no sentido do corte até engatar no tirante 16. A alavanca SDS 17 pula automaticamente para trás e a lâmina de serra é travada. Não pressione a alavanca 17 para trás com a mão, pois isso pode danificar a ferramenta elétrica.

Ao introduzir a lâmina de serra, observe que o lado posterior da lâmina de serra esteja na ranhura do rolo de guia 18.

▶ Verifique a posição firme da lâmina de serra. Uma lâmina de serra solta pode cair e feri-lo.

Expulsar a lâmina de serra (veja figura A2)

▶ Segure a ferramenta elétrica ao expulsar a lâmina de serra, de modo que nenhuma pessoa ou animal seja ferido devido à lâmina de serra expulsa.

Gire a alavanca SDS 17 completamente para frente, na direção da proteção contra contato 20. A lâmina de serra é solta e expulsa.

Depósito de lâminas de serra (PST 900 PEL) (veja figura B)

No depósito de lâminas de serra 21 podem ser guardadas até seis lâminas de serra, com comprimento de até 110 mm. Introduza as lâminas de serra, com haste de um came (haste em T), no entalhe do depósito de lâminas de serra previsto para tal. Podem ser empilhadas até três lâminas de serra.

Feche o depósito de lâminas de serra e desloque-o completamente até o entalhe da placa de base 7.

Patim de guia (PST 1000 PEL)

Durante trabalhos em superfícies sensíveis, é possível colocar o patim de guia 11 sobre a placa de base 7, para evitar que essas superfícies sejam arranhadas.

Para colocar o patim de guia 11, pendure-o no lado da frente da placa de base 7 e pressione o lado de trás para cima até engatar.

Proteção contra formação de aparas

A proteção contra formação de aparas 22 (acessório) pode evitar que, ao serrar, a superfície de madeira apresente lascas. A proteção contra formação de aparas só pode ser utilizada para certos tipos de lâminas de serra e apenas num ângulo de corte de 0°. A placa de base 7 não deve ser deslocada para trás para serrar rente ao canto ao serrar com a proteção contra formação de aparas.

Pressione a proteção contra formação de aparas 22 por baixo na placa de base 7.

PST 1000 PEL (veja figura C): Quando é utilizado o patim de guia 11, a proteção contra formação de aparas 22 não é colocada na placa de base 7, mas no patim de guia.

Controle da linha de corte "Cut Control"

O controle da linha de corte “Cut Control” possibilita a condução precisa da ferramenta elétrica ao longo de uma linha desenhada sobre a peça a ser trabalhada. O conjunto de montagem “Cut Control” contém um visor 12 com marcações de corte e a base 13 para a fixação na ferramenta elétrica.

Fixar "Cut Control" na placa de base (veja figura D)

Prender o visor “Cut Control” 12 nos suportes na base 13. Em seguida, deverá comprimir levemente a base e permitir que engate no guia 23 da placa de base 7.

Fixar “Cut Control” na sapata deslizante (PST 1000 PEL) (veja figura E)

Neste sistema de controle da linha de corte, o visor para “Cut Control” 12 pode ser fixo junto com a base 13 na placa de base 7 ou de forma separada, diretamente nos suportes, na sapata deslizante 11.

Remover a base para “Cut Control” 13 da placa de base 7. Para tal, deverá comprimir levemente a base e retirá-la do guia 23.

Retirar o visor para “Cut Control” 12 da base 13 e prendê-lo nos suportes na sapata deslizante 11.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como, por exemplo, pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

• Se possível, deverá usar um dispositivo de aspiração apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.

Tampa (veja figura F)

Montar a tampa 10, antes de conectar a ferramenta elétrica a uma aspiração de pó.

Colocar a capa de cobertura 10 da ferramenta elétrica, de modo que os suportes engatem nos entalhes da carcaça.

Retirar a capa de cobertura 10 para trabalhos sem aspiração de pó, assim como para cortes de chanfradura. Para tal é necessário comprimir a capa na altura dos dispositivos de fixação laterais puxar pela frente para retirá-la.

Conectar a aspiração de pó

Colocar uma mangueira de aspiração 4 (acessório) no bocal de aspiração 5. Conectar a mangueira de aspiração 4 com um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontram-se no final desta instrução de serviço.

Desligar o dispositivo de sopro de aparas, se a aspiração de pó estiver conectada (veja “Dispositivo de sopro de aparas”).

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Tipos de funcionamento

- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.

Ajustar o movimento pendular

O movimento pendular ajustável em quatro níveis possibilita uma adaptação optimizada da velocidade de corte, da potência de corte e do resultado de corte ao material a ser trabalhado.

Com a alavanca de ajuste 8 é possível ajustar o movimento pendular necessário durante o funcionamento.

nenhum movimento pendular pequeno movimento pendular médio movimento pendular grande movimento pendular

O nível optimizado do movimento pendular para cada aplicação pode ser averiguado através de um ensaio prático. São válidas as seguintes recomendações:

• Quanto mais fino ou mais perfeito o lado de corte, tanto menor o movimento pendular a ser selecionado; eventualmente o movimento pendular deverá ser completamente desligado.
• Para trabalhar em materiais finos (p. ex. chapas metálicas) deverá desligar o movimento pendular.
• Trabalhar em materiais duros (p. ex. aço) com pequeno movimento pendular.
• Em materiais macios, e para serrar madeira no sentido da fibra, é possível trabalhar com máximo movimento pendular.

Ajustar ao ângulo de chanfradura

A placa de base 7 pode ser virada para a direita ou para a esquerda para ângulos de chanfradura de até 45°.

A tampa de cobertura 10 e a protecção contra formação de aparas 22 não podem ser utilizadas para cortes de chanfradura.

Se necessário deverá retirar a capa de protecção 10 (veja "Tampa", página 39) e remover a protecção contra formação de aparas 22 (veja "Protecção contra formação de aparas", página 38).

PST 900 PEL (veja figura G):

• Puxar o depósito de lâminas de serra 21 da placa de base 7.
• Soltar o parafuso 24 e deslocar a placa de base 7 levemente no sentido do bocal de aspiração 5.
• Para ajustar ângulos de chanfradura exatos, encontram-se à direita e à esquerda da placa de base pontos de engate em 0°, 22,5° e 45°. Deslocar a placa de base 7 de acordo com a escala 25, para a posição desejada. Outros ângulos de chanfradura podem ser ajustados com auxílio de um goniômetro.
• Empurrar em seguida a placa de base 7 completamente no sentido da lâmina de serra 19.
• Reapertar o parafuso 24.

PST 1000 PEL (veja figura H):

• Abrir a alavanca de aperto 6 da placa de base e empurrar a placa de base 7 levemente no sentido do bocal de aspiração 5.
• Para ajustar ângulos de chanfradura exatos, encontram-se à direita e à esquerda da placa de base pontos de engate em 0°, 22,5° e 45°. Deslocar a placa de base 7 de acordo com a escala 25, para a posição desejada. Outros ângulos de chanfradura podem ser ajustados com auxílio de um goniômetro.
• Empurrar em seguida a placa de base 7 completamente no sentido da lâmina de serra 19.
• Fechar a alavanca de aperto 6, para travar a placa de base na posição ajustada.

Controle da linha de corte em cortes de meia-esquadria (PST 900 PEL)

Para o controle da linha de corte encontram-se no visor para "Cut Control" 12 uma marcação 29 para o corte perpendicular com 0° e uma marcação 30 para o corte de meia-esquadria, inclinado para direita ou para a esquerda, com 45°, de acordo com a escala 25.

A marcação de corte para ângulos de meia-esquadria de 0° e 45° resulta-se proporcional. Adicionalmente ela também pode ser marcada sobre o visor para “Cut Control” 12 com um marcador de tinta não permanente e pode ser removida facilmente. Para um trabalho preciso, deverá executar, de preferência, um corte de ensaio.

Controle da linha de corte em cortes de meia-esquadria (PST 1000 PEL)

Para o controle da linha de corte encontram-se no visor para "Cut Control" 12 uma marcação 29 para o corte perpendicular com 0° e duas marcações para o corte de meia-esquadria, inclinado para direita ou para a esquerda, com 45°, de acordo com a escala 25. Para a fixação do controle da linha de corte com a base para "Cut Control" 13 na placa de base 7 vale a marcação interior 30. Para a fixação do visor para "Cut Control" 12 diretamente na sapata deslizante 11 vale a marcação exterior 31.

A marcação de corte para ângulos de meia-esquadria de 0° e 45° resulta-se proporcional. Adicionalmente ela também pode ser marcada sobre o visor para “Cut Control” 12 com um marcador de tinta não permanente e pode ser removida facilmente.

Para um trabalho preciso, deverá executar, de preferência, um corte de ensaio.

Para serrar próximo ao canto é possível deslocar a placa de base 7 para trás.

PST 900 PEL (veja figura G):

• Puxar o depósito de lâminas de serra 21 da placa de base 7.
• Soltar o parafuso 24 e deslocar a placa de base 7 completamente no sentido do bocal de aspiração 5.
• Reapertar o parafuso 24.

PST 1000 PEL (veja figura H):

• Abrir a alavanca de aperto 6 da placa de base e empurrar a placa de base 7 completamente no sentido do bocal de aspiração 5.
• Fechar a alavanca de aperto 6, para travar a placa de base na posição ajustada.

Com a placa de base 7 deslocada só é possível serrar com um ângulo de meia-esquadria de 0°. Além disso, o controle da linha de corte “Cut Control” com a base 13, o limitador paralelo com cortador circular 26 (acessórios), assim como a protecção contra formação de aparas 22 não devem ser usados.

Com a corrente de ar do dispositivo de sopro de aparas 9 é possível manter a linha de corte livre de aparas.

Ligar o dispositivo de sopro de aparas: Para trabalhos com forte formação de aparas em madeira, plástico etc., deverá empurrar o interruptor 9 na direcção do bocal de aspiração.

Desligar o dispositivo de sopro de aparas: Para trabalhos em metais, assim como para trabalhos com a aspiração de pó, deverá deslocar o interruptor 9 na direcção da lâmina de serra.

Colocação em funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Ligar a luz de trabalho LED

A luz de trabalho 14 melhora as condições visuais nas imediações diretas da área de trabalho. Podem ser obtidos resultados de corte extremamente bons, usando a luz de trabalho junto com o controle da linha de corte "Cut Control".

Para ligar a luz de trabalho 14, deverá premir levemente o interruptor de ligar-desligar 3. Se o interruptor de ligar-desligar

for premido com mais força, a ferramenta elétrica será ligada e a luz de trabalho continuará acesa.

- Não olhar diretamente para a luz de trabalho, pois poderá ser ofuscado.

Ligar e desligar

Para ligar a ferramenta elétrica, deverá pressionar o interruptor de ligar-desligar 3.

Para travar o interruptor de ligar-desligar 3, deverá mantê-lo pressionado e empurrar o travamento 1 para a direita ou para a esquerda.

Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 3. Com o interruptor de ligar-desligar 3 travado, deverá pressioná-lo primeiramente e soltá-lo em seguida.

Comando/pré-seleção do nº de cursos

Aumentando ou reduzindo a pressão sobre o interruptor de ligar-desligar 3, é possível comandar sem escalonamento o nº de cursos da ferramenta elétrica ligada.

Com o interruptor de ligar-desligar 3 travado, a ferramenta elétrica trabalha com o número de cursos pré-selecionado.

Com a roda de ajuste para pré-seleção do n° de cursos 2, é possível pré-selecionar o n° de cursos e alterar o n° de cursos durante o funcionamento.

1-2: baixo nº de cursos; 3-4: médio nº de cursos; 5-6: alto nº de cursos

O nº de cursos necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.

Uma redução do nº de cursos é recomendada ao colocar a lâmina de serra sobre a peça a ser trabalhada, assim como ao serrar plásticos e alumínio.

Durante trabalhos prolongados com um nº de cursos reduzido, é possível que a ferramenta elétrica seja fortemente aquecida. Expulsar a lâmina de serra e permitir que a ferramenta elétrica ainda funcione durante aprox. 3 min com máximo nº de cursos para que possa arrefecer.

Indicações de trabalho

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Para processar peças a serem trabalhadas pequenas ou finas, deverá sempre ser utilizada uma base firme ou uma estação de serrar (Bosch PLS 300).

Serrar com pressão moderada, para obter um resultado de corte ideal e preciso.

Para cortes longos e retos em madeira espessa (>40 mm) é possível que a linha de corte não percorra com exatidão.

Neste caso é recomendada a utilização de uma serra circular Bosch, com a qual é possível realizar cortes precisos.

Serrar por imersão (veja figura I)

No processo de serrar por imersão só devem ser processados materiais macios como madeira, gesso encartonado!

Só utilizar lâminas de serra curtas ao serrar por imersão. Serrar por imersão só é possível com um ângulo de chanfradura de 0°.

Apoiar a ferramenta elétrica com o lado dianteiro da placa de base 7 sobre a peça a ser trabalhada, sem que a lâmina de serra 19 toque na peça a ser trabalhada, e então ligá-la. Para ferramentas elétricas com comando de nº de cursos, deverá selecionar o máximo nº de cursos. Pressionar a ferramenta elétrica firmemente contra a peça a ser trabalhada e deixar a lâmina de serra mergulhar lentamente na peça a ser trabalhada.

Logo que a placa de base 7 estiver apoiada com toda a superfície sobre a peça a ser trabalhada, deverá continuar a serrar ao longo da linha de corte desejada.

Esbarro paralelo com cortador circular (acessório)

Para trabalhos com o esbarro paralelo com cortador circular 26 (acessório), a espessura da peça a ser trabalhada deve ser no máximo 30 mm.

Remover a base para “Cut Control” 13 da placa de base 7. Para tal, deverá comprimir levemente a base e retirá-la do guia 23.

PST 1000 PEL: Ao utilizar a sapata deslizante 11, é possível que o visor para “Cut Control” 12 seja preso na frente, na sapata deslizante. Isto facilita o ajuste exato para a linha de corte desejada, especialmente no caso de cortes de meia-esquadria (veja “Controle da linha de corte em cortes de meia-esquadria”, página 40).

Cortes paralelos (veja figura J): Soltar o parafuso de fixação 27 e deslocar a escala do esbarro paralelo pelo guia 23 na placa de base. Ajustar a largura de corte desejada como valor de escala no canto interior da placa de base. Aparafusar o parafuso de fixação 27.

Cortes circulares (veja figura K): Fazer um furo na linha de corte, dentro do círculo a ser serrado, que seja suficiente para enfiar a lâmina de serra. Aumentar o furo com uma fresa ou com uma lima, para que a lâmina de serra possa estar alinhada à linha de corte. Colocar o parafuso de fixação 27 no outro lado do limitador paralelo. Enfiar a escala do limitador paralelo pelo guia 23 da placa de base. Fazer um buraco no centro do recorte a ser realizado na peça a ser trabalhada.

Enfiar a ponta de centragem 28 pela abertura interior do limitador paralelo e no orifício. Ajustar o raio como valor de escala no canto interior da placa de base. Apertar o parafuso de fixação 27.

Meio de arrefecimento e de lubrificação

Ao serrar metal, deveria aplicar um meio de lubrificação ou de arrefecimento ao longo da linha de corte, devido ao aquecimento do material.

Manutenção e serviço

Manutenção e limpeza

• Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Limpar regularmente a admissão da lâmina de serra. Para isto, deverá retirar a lâmina de serra da ferramenta elétrica e dar

umas leves pancadinhas na ferramenta elétrica numa superfície plana.

Uma forte sujidade da ferramenta elétrica pode levar a falhas de funcionamento. Portanto, não deverá serrar materiais que produzam muito pó, nem por baixo, nem por cima da cabeça.

Em condições de trabalho extremas, deverá, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria. Durante o processamento de metais, é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Lubrificar o rolo de guia 18 de quando em quando com uma gota de óleo.

Controlar o rolo de guia 18 regularmente. Se apresentar desgaste, deverá ser substituído por um serviço pós-venda autorizado Bosch.

Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes, é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza
